Produkttype	Administreret netværksswitch
Mærke	TP-Link
Model	JetStream T2600G-28MPS
Mål (L x D x H)	440 x 220 x 44 mm
Vægt	3,5 kg
Strømforsyning	100-240 V AC, 50/60 Hz
Strømforbrug	250 W (max)
Antal porte	24 porte 10/100/1000 Mbps PoE+ + 4 SFP-porte
Hovedfunktioner	L2/L3-administration, VLAN, QoS, IGMP snooping, Spanning Tree, linkaggregering, portsikkerhed, ACL, DHCP-snooping, PoE+ op til 30 W pr. port
Administrationsmåde	Webgrænseflade, CLI, SNMP, RMON, Telnet, SSH
Driftstemperatur	0 °C til 40 °C
Fugtighed ved drift	10 % til 90 % (ingen kondens)
Vedligeholdelse og rengøring	Afbryd enheden, rengør med en blød, tør klud; brug ikke opløsningsmidler
Sikkerhed	Brug på et tørt og godt ventileret sted; må ikke udsættes for fugt eller varmekilder
Reservedele og reparationsmuligheder	Kontakt TP-Links tekniske support for reparation; enheden indeholder ingen reservedele, der kan repareres af brugeren
Generelle oplysninger	28-port Gigabit PoE+ switch med valgfri redundant strømforsyning, 19-tommers rackmontering

Ofte stillede spørgsmål - JetStream T2600G-28MPS TP-LINK

Hvordan konfigurerer jeg VLAN på TP-Link JetStream T2600G-28MPS?

Log ind på webgrænsefladen (standard IP-adresse 192.168.0.1, admin/admin). Gå til Switching > VLAN > 802.1Q VLAN, opret et VLAN, tildel portene med typen Tagged eller Untagged efter behov.

Hvordan aktiverer jeg PoE-strøm på en port?

PoE er som standard aktiveret på alle PoE+-porte (port 1 til 24). For at deaktivere, gå til PoE > PoE Config og fjern markeringen af den pågældende port. For at kontrollere status, brug PoE > PoE Status.

Hvad gør jeg, hvis enheden ikke tænder?

Kontroller strømkablet og stikkontakten. Sørg for, at afbryderen er tændt (ON). Hvis Power-indikatoren ikke lyser, kontakt TP-Link support.

Hvordan nulstiller jeg switchen til fabriksindstillinger?

Hold Reset-knappen på forsiden af switchen inde i ca. 10 sekunder, indtil indikatorerne blinker. Slip, og switchen genstarter med standardindstillingerne.

Hvordan opdaterer jeg firmwaren på T2600G-28MPS?

Download den nyeste firmware fra TP-Links hjemmeside. I webgrænsefladen, gå til System Tools > Firmware Upgrade, vælg .bin-filen og klik på Upgrade. Afbryd ikke strømmen under opdateringen.

Hvordan konfigurerer jeg en statisk IP-adresse til switchen?

I webgrænsefladen, gå til System > System Info > IP Setup, vælg Static IP og indtast IP-adresse, maske og gateway. Genstart switchen for at anvende.

Hvordan aktiverer jeg flowkontrol?

Gå til Switching > Port Config, vælg porten, og i kolonnen Flow Control, vælg Enabled. Klik på Apply.

Hvordan sikrer jeg adgangen til administrationsgrænsefladen?

Skift standard admin-adgangskoden under System > System Info > Account. Aktivér HTTPS (System Tools > HTTPS) og begræns de tilladte IP-adresser (Management > Access Control).

Hvilke kabler skal jeg bruge til SFP-forbindelser?

Brug kompatible SFP-moduler (1000BASE-SX, LX osv.) og LC-fiberkabler. Til kobberforbindelser, brug Ethernet-kabler Cat5e eller bedre.

Hvordan diagnosticerer jeg et netværksforbindelsesproblem?

Kontroller LED-indikatorerne: grøn for forbindelse, orange for aktivitet. Brug funktionen Kabeltest i grænsefladen (System Tools > Cable Test) til at registrere defekte kabler.

BRUGSANVISNING JetStream T2600G-28MPS TP-LINK

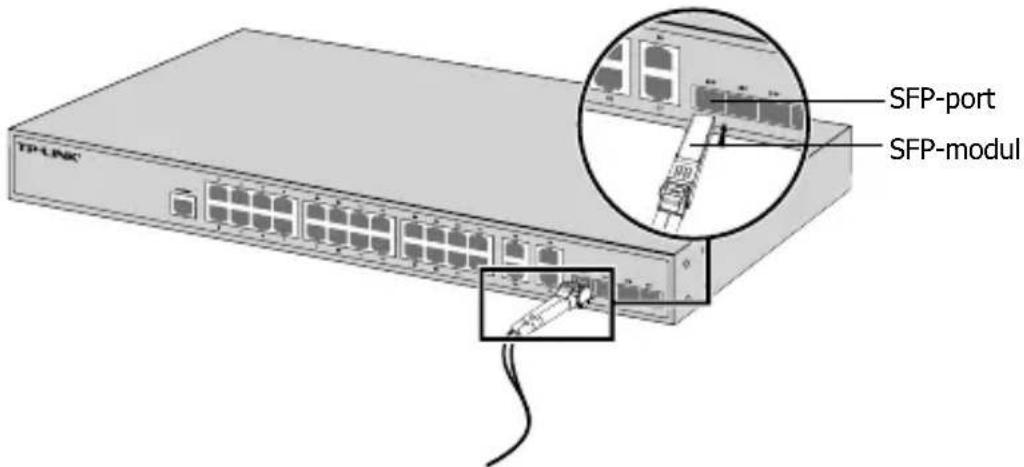

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

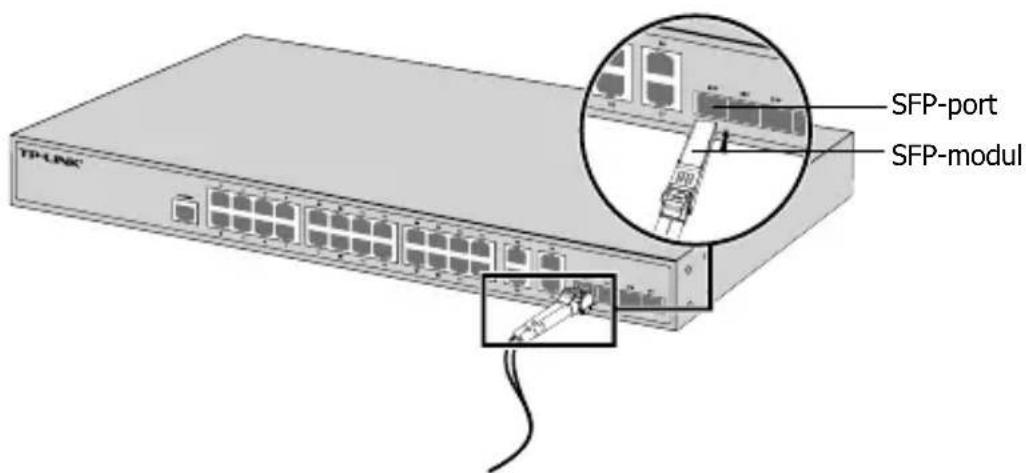

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
