Ürün Türü	Yönetilen ağ anahtarı (switch)
Marka	TP-Link
Model	JetStream T2600G-28MPS
Boyutlar (G x D x Y)	440 x 220 x 44 mm
Ağırlık	3,5 kg
Güç Kaynağı	100-240 V AC, 50/60 Hz
Güç Tüketimi	250 W (maks)
Port Sayısı	24 adet 10/100/1000 Mbps PoE+ port + 4 adet SFP port
Ana Özellikler	L2/L3 yönetimi, VLAN, QoS, IGMP snooping, Spanning Tree, bağlantı toplama, port güvenliği, ACL, DHCP Snooping, port başına 30 W'a kadar PoE+
Yönetim Modu	Web arayüzü, CLI, SNMP, RMON, Telnet, SSH
Çalışma Sıcaklığı	0 °C ila 40 °C
Çalışma Nemi	%10 ila %90 (yoğunlaşmasız)
Bakım ve Temizlik	Cihazı fişten çekin, yumuşak ve kuru bir bezle temizleyin; solvent kullanmayın
Güvenlik	Kuru ve iyi havalandırılan bir yerde kullanın; neme veya ısı kaynaklarına maruz bırakmayın
Yedek Parçalar ve Onarılabilirlik	Herhangi bir onarım için TP-Link teknik desteğe başvurun; cihaz kullanıcı tarafından onarılabilir parçalar içermez
Genel Bilgiler	İsteğe bağlı yedek güç kaynağına sahip 28 portlu Gigabit PoE+ anahtar, 19 inç raf montajı

Sık sorulan sorular - JetStream T2600G-28MPS TP-LINK

TP-Link JetStream T2600G-28MPS üzerinde VLAN'lar nasıl yapılandırılır?

Web arayüzüne giriş yapın (varsayılan IP adresi 192.168.0.1, admin/admin). Switching > VLAN > 802.1Q VLAN bölümüne gidin, bir VLAN oluşturun, ihtiyacınıza göre portlara Tagged veya Untagged türünü atayın.

Bir portta PoE gücü nasıl etkinleştirilir?

PoE, tüm PoE+ portlarında (1-24 arası) varsayılan olarak etkindir. Devre dışı bırakmak için PoE > PoE Config bölümüne gidin ve ilgili portun işaretini kaldırın. Durumu kontrol etmek için PoE > PoE Status kullanın.

Cihaz açılmazsa ne yapmalıyım?

Güç kablosunu ve prizi kontrol edin. Güç anahtarının AÇIK konumda olduğundan emin olun. Power LED'i yanmazsa TP-Link desteğe başvurun.

Anahtarı fabrika ayarlarına nasıl sıfırlarım?

Anahtarın önündeki Reset düğmesine LED'ler yanıp sönene kadar yaklaşık 10 saniye basılı tutun. Bırakın, anahtar varsayılan ayarlarla yeniden başlayacaktır.

T2600G-28MPS'in donanım yazılımı nasıl güncellenir?

TP-Link sitesinden en son donanım yazılımını indirin. Web arayüzünde System Tools > Firmware Upgrade bölümüne gidin, .bin dosyasını seçin ve Upgrade'e tıklayın. Güncelleme sırasında gücü kesmeyin.

Anahtar için statik IP adresi nasıl yapılandırılır?

Web arayüzünde System > System Info > IP Setup bölümüne gidin, Static IP'yi seçin ve IP adresi, alt ağ maskesi ve ağ geçidini girin. Uygulamak için anahtarı yeniden başlatın.

Akış kontrolü (Flow Control) nasıl etkinleştirilir?

Switching > Port Config bölümüne gidin, portu seçin ve Flow Control sütununda Enabled seçeneğini işaretleyin. Apply'e tıklayın.

Yönetim arayüzüne erişim nasıl güvence altına alınır?

Varsayılan admin şifresini System > System Info > Account bölümünden değiştirin. HTTPS'yi etkinleştirin (System Tools > HTTPS) ve izin verilen IP adreslerini sınırlayın (Management > Access Control).

SFP bağlantıları için hangi kablolar kullanılmalıdır?

Uyumlu SFP modülleri (1000BASE-SX, LX vb.) ve LC fiber optik kablolar kullanın. Bakır bağlantılar için Cat5e veya üzeri Ethernet kabloları kullanın.

Ağ bağlantı sorunu nasıl teşhis edilir?

LED göstergelerini kontrol edin: yeşil bağlantı, turuncu aktivite. Arızalı kabloları tespit etmek için arayüzdeki Cable Test fonksiyonunu kullanın (System Tools > Cable Test).

KULLANIM KILAVUZU JetStream T2600G-28MPS TP-LINK

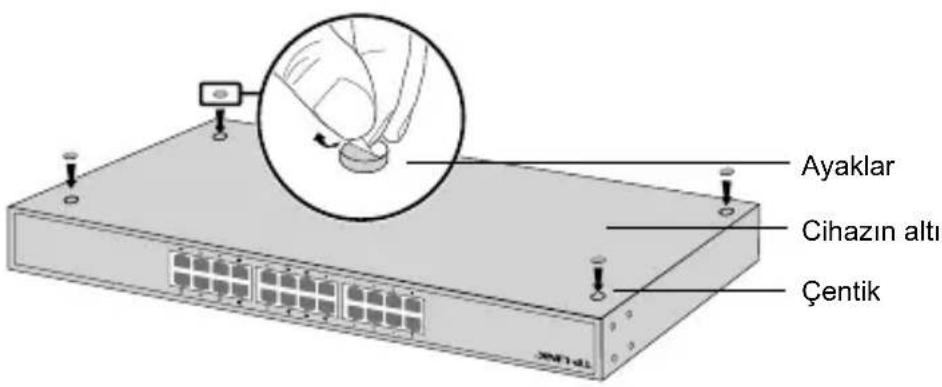

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

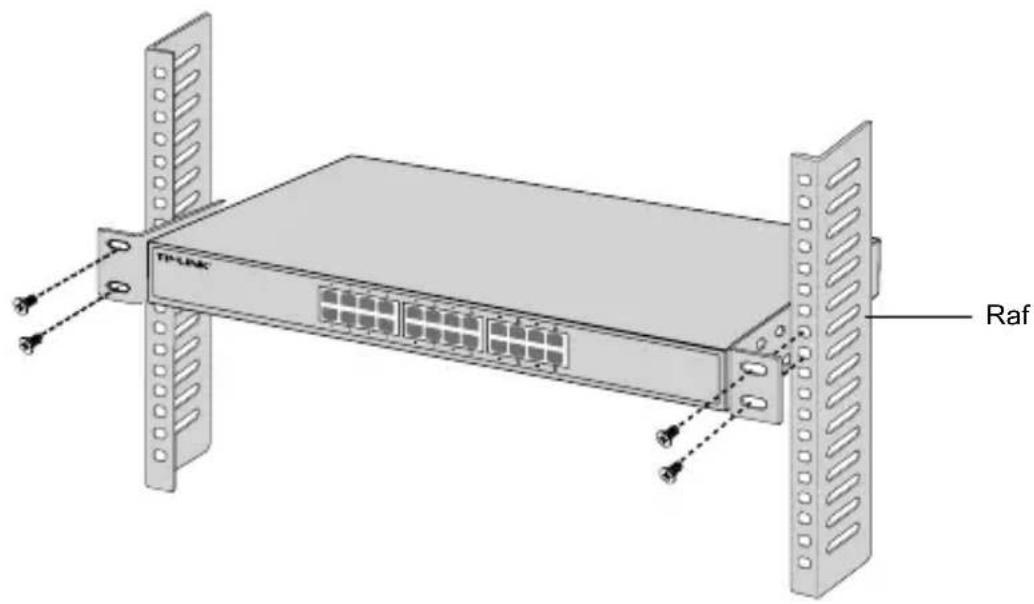

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTI BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTI BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
