JetStream T1600G-52PS - Ağ anahtarı TP-LINK - Ücretsiz kullanım kılavuzu

Ürün Türü	Yönetilebilir Gigabit Ağ Anahtarı
Model	JetStream T1600G-52PS (TL-SG3452P)
Marka	TP-Link
Port Sayısı	48 adet RJ45 10/100/1000 Mbps PoE+ port + 4 adet SFP yuvası
Güç Kaynağı	Dahili, 100-240 V AC, 50/60 Hz
Güç Tüketimi	470 W'a kadar (maksimum PoE yükünde)
Boyutlar (G x D x Y)	440 x 260 x 44 mm (1U)
Ağırlık	Yaklaşık 4,8 kg
Temel Özellikler	PoE+ (384 W bütçe), VLAN, QoS, bağlantı toplama, güvenlik, SNMP yönetimi, Web ve CLI arayüzü
Kurulum	Masa üzerinde (kauçuk ayaklar dahil) veya rafa (montaj braketleri dahil)
Bakım ve Temizlik	Temizlemeden önce fişi çekin, kuru ve tüy bırakmayan bir bez kullanın
Güvenlik	Sökmeyin, suya maruz bırakmayın, fırtına durumunda fişi çekin
Devreye Alma	Ağ ve güç bağlantısı, http://192.168.0.1 üzerinden erişim (varsayılan admin/admin)
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından onarılabilir parça yoktur; herhangi bir onarım için TP-Link desteğine başvurun
Garanti	Sınırlı üretici garantisi (süre için kılavuza bakın)
Çalışma Sıcaklığı	0 °C - 45 °C
Çalışma Nemi	%10 - %90 Bağıl Nem (yoğuşmasız)
Standartlar	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, vb.

Sık sorulan sorular - JetStream T1600G-52PS TP-LINK

Anahtarı ağıma nasıl bağlarım?

Bir yönlendiriciden veya başka bir anahtardan gelen Ethernet kablosunu T1600G-52PS'nin RJ45 portlarından birine takın. Fiber optik bağlantı için uyumlu modüllerle SFP portlarını da kullanabilirsiniz.

Anahtarın varsayılan IP adresi nedir ve ona nasıl erişilir?

Varsayılan IP adresi 192.168.0.1'dir. Bilgisayarınızı aynı alt ağda (örneğin 192.168.0.x) yapılandırın ve bu adresi bir tarayıcıda açın. Varsayılan kullanıcı adı ve şifre admin'dir.

Anahtarı fabrika ayarlarına nasıl sıfırlarım?

RESET düğmesine System port LED'leri yanıp sönene kadar yaklaşık 10 saniye basılı tutun. Bırakın, anahtar varsayılan ayarlarla yeniden başlayacaktır.

Anahtar PoE'yi destekliyor mu ve toplam bütçe nedir?

Evet, 48 RJ45 portu, IEEE 802.3af/at standardına göre toplam 384 watt bütçeyle Power over Ethernet (PoE+) destekler. Her port 30 watt'a kadar güç sağlayabilir.

Anahtarı rafa nasıl monte ederim?

Verilen montaj braketlerini kullanın ve anahtarın yanlarına vidalayın. Ardından tüm düzeneği cıvatalarla (dahil değildir) rafa sabitleyin. Rafın sabit ve topraklanmış olduğundan emin olun.

TP-Link olmayan SFP modülleri kullanabilir miyim?

Uyumluluğu garanti etmek için TP-Link modülleri kullanmanız önerilir. Bununla birlikte, bazı standart SFP (Gigabit) modülleri çalışabilir, ancak TP-Link düzgün çalışacaklarını garanti etmez.

Anahtarda VLAN nasıl yapılandırılır?

Web arayüzüne gidin, VLAN bölümüne gidin. Port bazlı veya 802.1Q etiketlemeli VLAN'lar oluşturabilirsiniz. Varsayılan olarak tüm portlar VLAN 1'dedir.

LED göstergeleri yanmazsa ne yapmalıyım?

Güç kablosunu ve elektrik prizini kontrol edin. Sorun devam ederse anahtar arızalı olabilir. TP-Link desteğine başvurun. Cihazı açmaya çalışmayın.

Anahtar Link Aggregation (LACP) destekliyor mu?

Evet, LACP (IEEE 802.3ad) ve manuel toplamayı destekler. Web arayüzünde Bağlantı Toplama bölümünden 8 porta kadar tek bir mantıksal grupta toplayabilirsiniz.

Anahtarın donanım yazılımı nasıl güncellenir?

En son donanım yazılımını TP-Link sitesinden indirin. Web arayüzünde Bakım > Donanım Yazılımı Güncelleme bölümüne gidin, dosyayı seçin ve Güncelle'ye tıklayın. İşlem sırasında gücü kesmeyin.

KULLANIM KILAVUZU JetStream T1600G-52PS TP-LINK

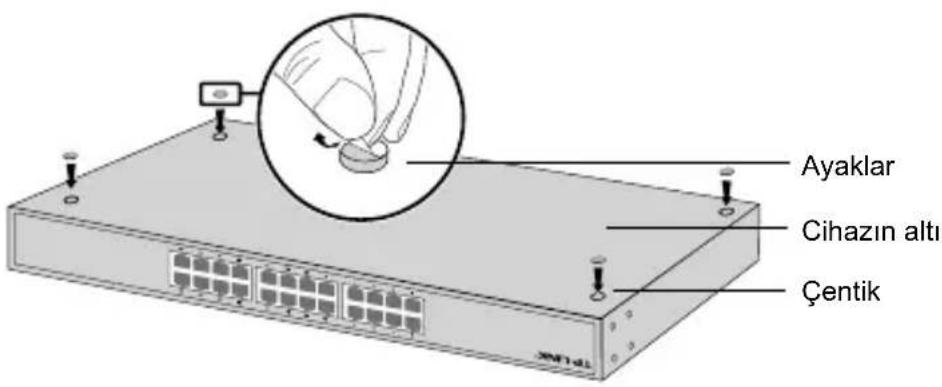

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

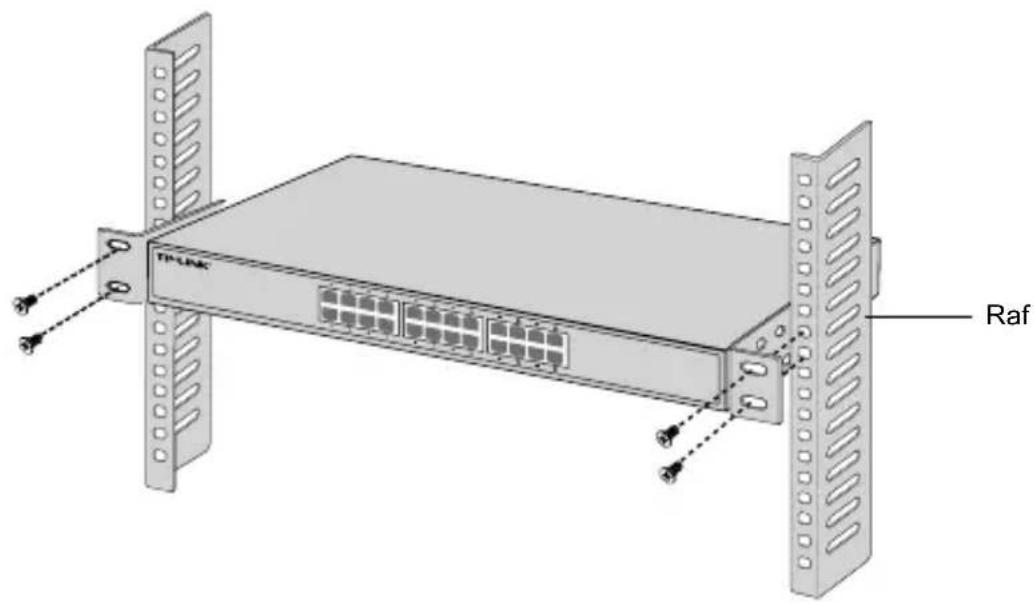

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTI BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTI BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
