Produkttyp	Hanterbar gigabit-nätverksswitch
Modell	JetStream T1600G-52PS (TL-SG3452P)
Varumärke	TP-Link
Antal portar	48 RJ45-portar 10/100/1000 Mbps PoE+ + 4 SFP-platser
Strömförsörjning	Intern, 100-240 V AC, 50/60 Hz
Strömförbrukning	Upp till 470 W (med max PoE-belastning)
Mått (B x D x H)	440 x 260 x 44 mm (1U)
Vikt	Cirka 4,8 kg
Huvudfunktioner	PoE+ (budget 384 W), VLAN, QoS, länkaggregering, säkerhet, SNMP-hantering, webb- och CLI-gränssnitt
Installation	På skrivbordet (medföljande gummifötter) eller i rack (monteringsvinklar medföljer)
Underhåll och rengöring	Koppla ur före rengöring, använd en torr, luddfri trasa
Säkerhet	Montera inte isär, utsätt inte för vatten, koppla ur vid åska
Idrifttagning	Anslut nätverk och ström, åtkomst via http://192.168.0.1 (admin/admin som standard)
Reservdelar och reparerbarhet	Inga användarreparierbara delar; kontakta TP-Links support för reparation
Garanti	Begränsad tillverkargaranti (se manualen för längd)
Driftstemperatur	0 °C till 45 °C
Driftsfuktighet	10 % till 90 % RF utan kondens
Standarder	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, etc.

Vanliga frågor - JetStream T1600G-52PS TP-LINK

Hur ansluter jag switchen till mitt nätverk?

Anslut en Ethernet-kabel från en router eller en annan switch till en av RJ45-portarna på T1600G-52PS. Du kan också använda SFP-portarna med kompatibla moduler för fiberoptisk anslutning.

Vilken är switchens standard-IP-adress och hur kommer jag åt den?

Standard-IP-adressen är 192.168.0.1. Konfigurera din dator i samma subnät (t.ex. 192.168.0.x) och öppna en webbläsare med den adressen. Standardinloggningsuppgifterna är admin (användarnamn och lösenord).

Hur återställer jag switchen till fabriksinställningarna?

Håll RESET-knappen intryckt i cirka 10 sekunder tills Systemportens LED-lampor blinkar. Släpp, switchen startar om med standardinställningarna.

Stöder switchen PoE och vad är den totala budgeten?

Ja, de 48 RJ45-portarna stöder Power over Ethernet (PoE+) med en total budget på 384 watt enligt IEEE 802.3af/at-standarden. Varje port kan leverera upp till 30 watt.

Hur monterar jag switchen i ett rack?

Använd de medföljande monteringsvinklarna och skruva fast dem på switchens sidor. Fäst sedan enheten i racket med bultar (medföljer ej). Se till att racket är stabilt och jordat.

Kan jag använda SFP-moduler som inte är från TP-Link?

Det rekommenderas att använda TP-Link-moduler för att säkerställa kompatibilitet. Vissa standard SFP-moduler (Gigabit) kan fungera, men TP-Link garanterar inte att de fungerar korrekt.

Hur konfigurerar jag en VLAN på switchen?

Gå till webbgränssnittet, gå till avsnittet VLAN. Du kan skapa VLAN baserade på portar eller med 802.1Q-taggning. Som standard är alla portar i VLAN 1.

Vad gör jag om LED-indikatorerna inte tänds?

Kontrollera strömkabeln och eluttaget. Om problemet kvarstår kan switchen vara defekt. Kontakta TP-Links support. Försök inte öppna enheten.

Stöder switchen Link Aggregation (LACP)?

Ja, den stöder LACP (IEEE 802.3ad) samt manuell aggregering. Du kan gruppera upp till 8 portar i en logisk grupp via webbgränssnittet under avsnittet Länkaggregering.

Hur uppdaterar jag switchens firmware?

Ladda ner den senaste firmware från TP-Links webbplats. I webbgränssnittet, gå till Underhåll > Firmware-uppdatering, välj filen och klicka på Uppdatera. Stäng inte av strömmen under operationen.

BRUKSANVISNING JetStream T1600G-52PS TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.

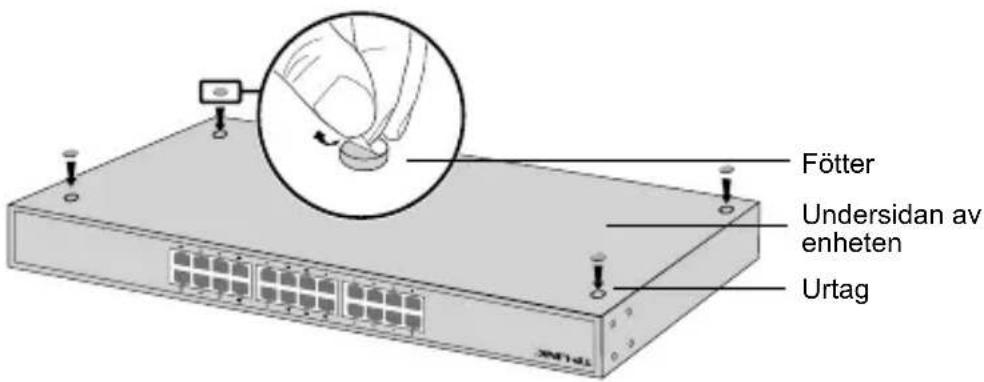

2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

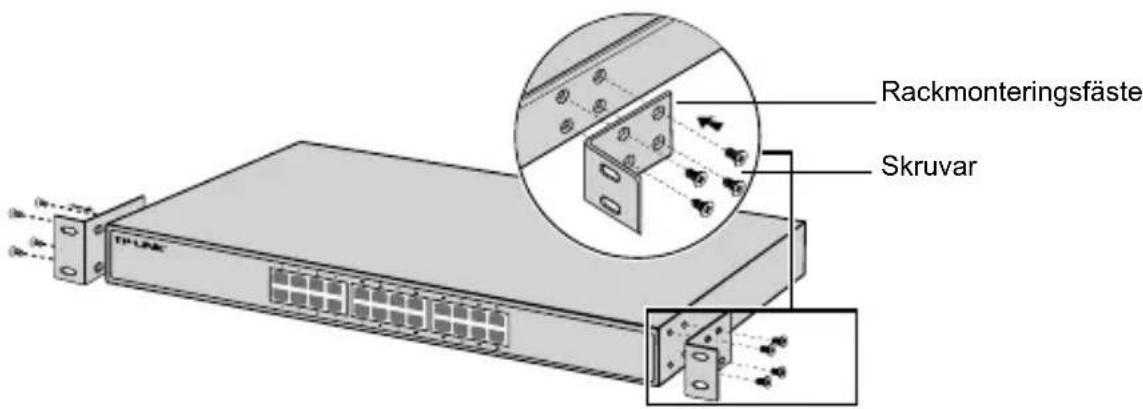

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

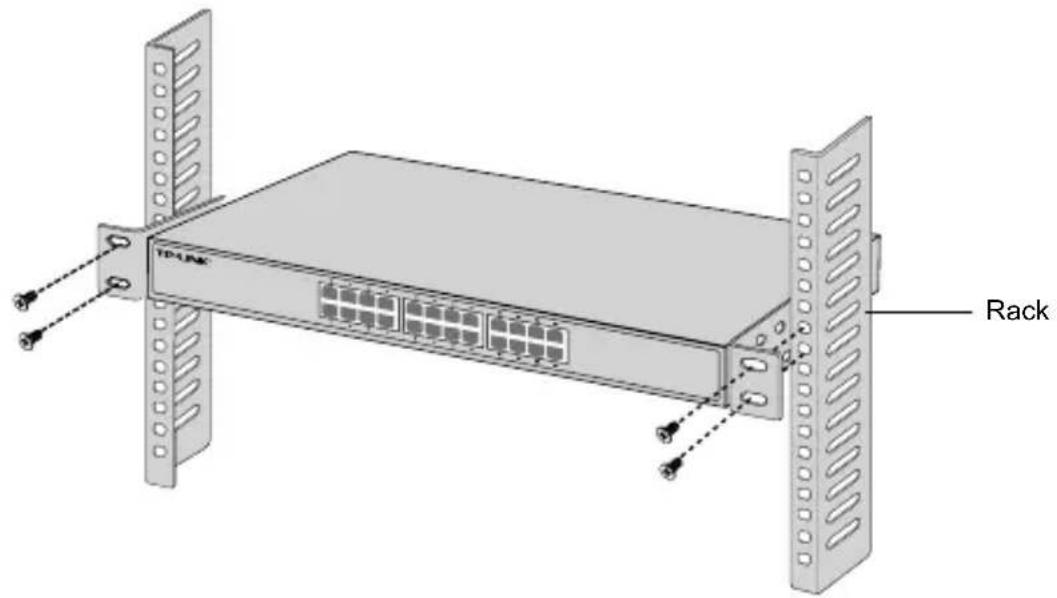

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

- Konsolport

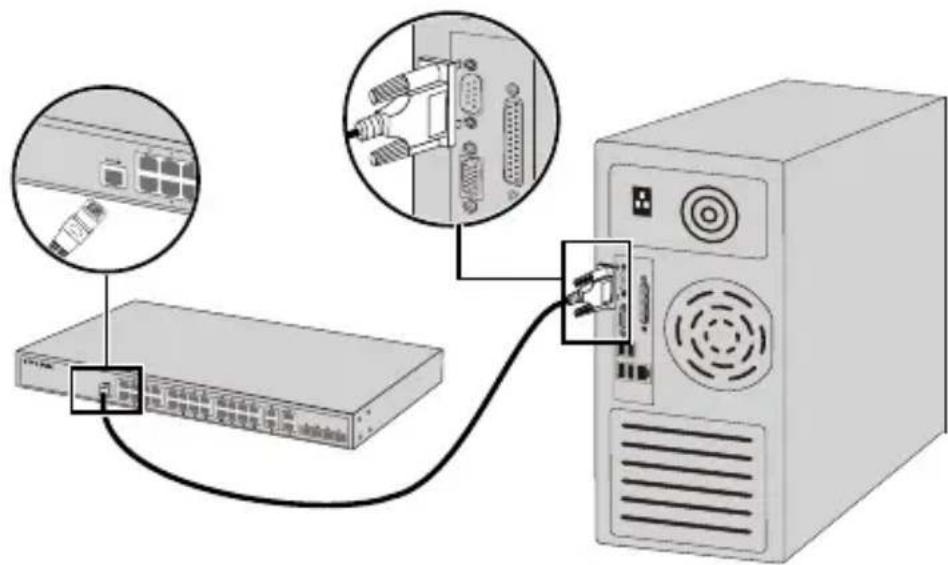

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

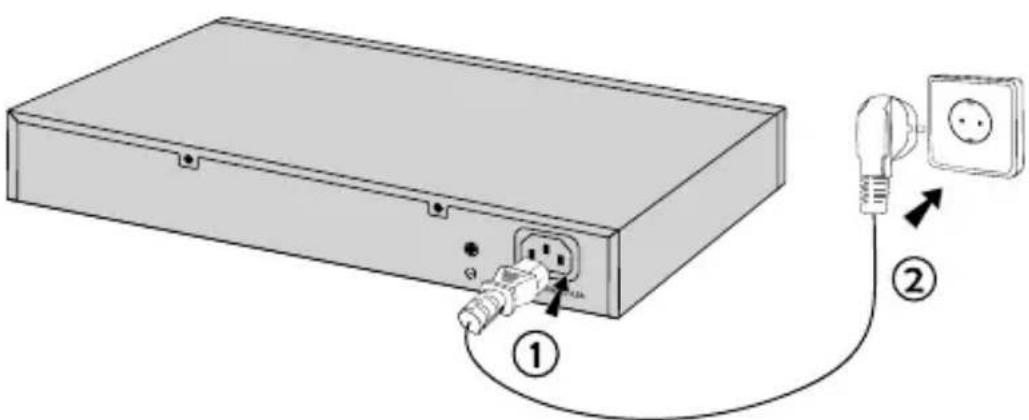

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
