Produkttype	Administrerbar gigabit netværksswitch
Model	JetStream T1600G-52PS (TL-SG3452P)
Mærke	TP-Link
Antal porte	48 RJ45 porte 10/100/1000 Mbps PoE+ + 4 SFP-pladser
Strømforsyning	Intern, 100-240 V AC, 50/60 Hz
Strømforbrug	Op til 470 W (med maks. PoE-belastning)
Mål (B x D x H)	440 x 260 x 44 mm (1U)
Vægt	Ca. 4,8 kg
Hovedfunktioner	PoE+ (budget 384 W), VLAN, QoS, linkaggregering, sikkerhed, SNMP-styring, webgrænseflade og CLI
Installation	På bord (medfølgende gummifødder) eller i rack (medfølgende monteringsbeslag)
Vedligeholdelse og rengøring	Tag stikket ud før rengøring, brug en tør, fnugfri klud
Sikkerhed	Må ikke skilles ad, må ikke udsættes for vand, tag stikket ud ved tordenvejr
Ibrugtagning	Netværks- og strømtilslutning, adgang via http://192.168.0.1 (admin/admin som standard)
Reservedele og reparationsmuligheder	Ingen brugerservicerbare dele; kontakt TP-Link support for reparation
Garanti	Begrænset producentgaranti (se vejledning for varighed)
Driftstemperatur	0 °C til 45 °C
Driftsfugtighed	10 % til 90 % RH uden kondensering
Standarder	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, osv.

Ofte stillede spørgsmål - JetStream T1600G-52PS TP-LINK

Hvordan tilslutter jeg switchen til mit netværk?

Tilslut et Ethernet-kabel fra en router eller en anden switch til en af RJ45-portene på T1600G-52PS. Du kan også bruge SFP-portene med kompatible moduler til en fiberoptisk forbindelse.

Hvad er standard-IP-adressen på switchen, og hvordan får jeg adgang til den?

Standard-IP-adressen er 192.168.0.1. Konfigurer din computer i samme undernet (f.eks. 192.168.0.x) og åbn en browser med denne adresse. Standard loginoplysninger er admin (brugernavn og adgangskode).

Hvordan nulstiller jeg switchen til fabriksindstillinger?

Hold RESET-knappen nede i cirka 10 sekunder, indtil systemportens LED blinker. Slip, så genstarter switchen med standardindstillingerne.

Understøtter switchen PoE, og hvad er det samlede budget?

Ja, alle 48 RJ45-porte understøtter Power over Ethernet (PoE+) med et samlet budget på 384 watt i henhold til IEEE 802.3af/at. Hver port kan levere op til 30 watt.

Hvordan monterer jeg switchen i et rack?

Brug de medfølgende monteringsbeslag og skru dem fast på siderne af switchen. Fastgør derefter enheden i racket med bolte (medfølger ikke). Sørg for, at racket er stabilt og jordet.

Kan jeg bruge ikke-TP-Link SFP-moduler?

Det anbefales at bruge TP-Link-moduler for at sikre kompatibilitet. Dog kan nogle standard SFP-moduler (Gigabit) fungere, men TP-Link garanterer ikke deres korrekte funktion.

Hvordan konfigurerer jeg et VLAN på switchen?

Gå til webgrænsefladen, og gå til sektionen VLAN. Du kan oprette VLAN'er baseret på porte eller med 802.1Q-tagging. Som standard er alle porte i VLAN 1.

Hvad gør jeg, hvis LED-indikatorerne ikke tænder?

Kontroller strømkablet og stikkontakten. Hvis problemet fortsætter, kan switchen være defekt. Kontakt TP-Link support. Forsøg ikke at åbne enheden.

Understøtter switchen Link Aggregation (LACP)?

Ja, den understøtter LACP (IEEE 802.3ad) samt manuel aggregering. Du kan gruppere op til 8 porte i én logisk gruppe fra webgrænsefladen under Linkaggregering.

Hvordan opdaterer jeg firmwaren på switchen?

Download den nyeste firmware fra TP-Links websted. I webgrænsefladen, gå til Vedligeholdelse > Firmwareopdatering, vælg filen og klik på Opdater. Afbryd ikke strømmen under processen.

BRUGSANVISNING JetStream T1600G-52PS TP-LINK

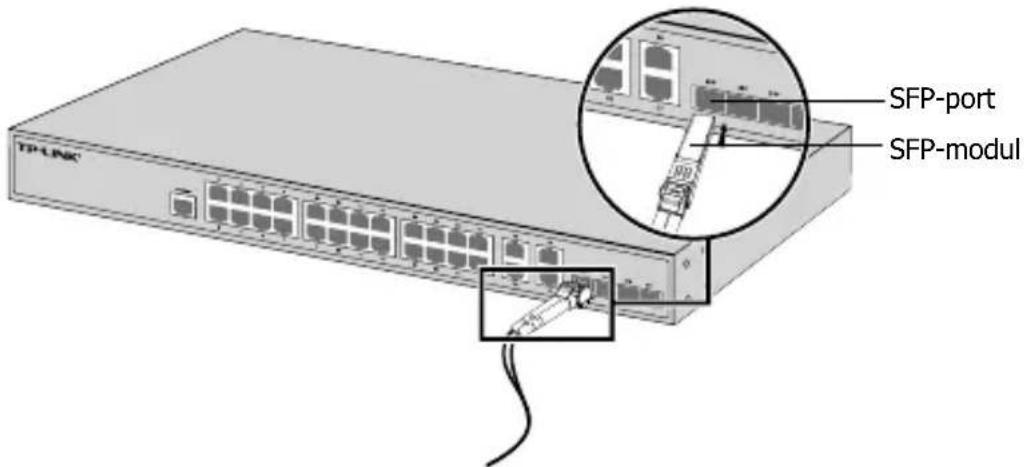

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

- SFP-port

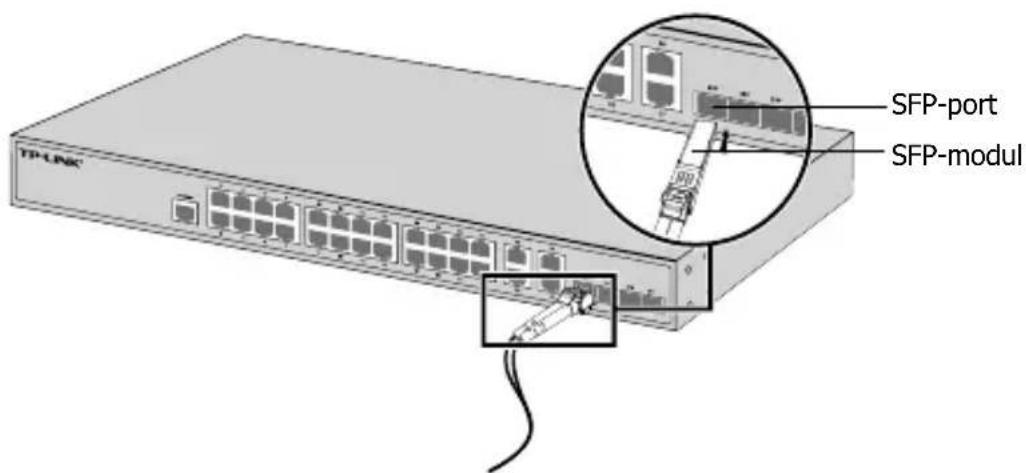

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
