JetStream T1600G-52PS - Διακόπτης δικτύου TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διαχειρίσιμος μεταγωγέας gigabit δικτύου
Μοντέλο	JetStream T1600G-52PS (TL-SG3452P)
Μάρκα	TP-Link
Αριθμός θυρών	48 θύρες RJ45 10/100/1000 Mbps PoE+ + 4 υποδοχές SFP
Τροφοδοσία	Εσωτερική, 100-240 V AC, 50/60 Hz
Κατανάλωση ισχύος	Έως 470 W (με μέγιστο φορτίο PoE)
Διαστάσεις (Μ x Π x Υ)	440 x 260 x 44 mm (1U)
Βάρος	Περίπου 4,8 kg
Κύριες λειτουργίες	PoE+ (προϋπολογισμός 384 W), VLAN, QoS, συνάθροιση συνδέσεων, ασφάλεια, διαχείριση SNMP, διεπαφή Web και CLI
Εγκατάσταση	Σε γραφείο (παρέχονται λαστιχένια πόδια) ή σε rack (περιλαμβάνονται βραχίονες στήριξης)
Συντήρηση και καθαρισμός	Αποσυνδέστε πριν τον καθαρισμό, χρησιμοποιήστε στεγνό πανί που δεν αφήνει χνούδι
Ασφάλεια	Μην αποσυναρμολογείτε, μην εκθέτετε σε νερό, αποσυνδέστε σε περίπτωση καταιγίδας
Θέση σε λειτουργία	Σύνδεση δικτύου και τροφοδοσίας, πρόσβαση μέσω http://192.168.0.1 (admin/admin προεπιλογή)
Ανταλλακτικά και επισκευασιμότητα	Κανένα εξάρτημα δεν επισκευάζεται από τον χρήστη· επικοινωνήστε με την υποστήριξη TP-Link για οποιαδήποτε επισκευή
Εγγύηση	Περιορισμένη εγγύηση κατασκευαστή (δείτε το εγχειρίδιο για τη διάρκεια)
Θερμοκρασία λειτουργίας	0 °C έως 45 °C
Υγρασία λειτουργίας	10 % έως 90 % ΣΧ χωρίς συμπύκνωση
Πρότυπα	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, κλπ.

Συχνές ερωτήσεις - JetStream T1600G-52PS TP-LINK

Πώς να συνδέσω τον μεταγωγέα στο δίκτυό μου;

Συνδέστε ένα καλώδιο Ethernet από έναν δρομολογητή ή άλλο μεταγωγέα σε μία από τις θύρες RJ45 του T1600G-52PS. Μπορείτε επίσης να χρησιμοποιήσετε τις θύρες SFP με συμβατές μονάδες για σύνδεση οπτικών ινών.

Ποια είναι η προεπιλεγμένη διεύθυνση IP του μεταγωγέα και πώς να αποκτήσω πρόσβαση;

Η προεπιλεγμένη διεύθυνση IP είναι 192.168.0.1. Ρυθμίστε τον υπολογιστή σας στο ίδιο υποδίκτυο (π.χ. 192.168.0.x) και ανοίξτε ένα πρόγραμμα περιήγησης με αυτή τη διεύθυνση. Τα προεπιλεγμένα στοιχεία σύνδεσης είναι admin (όνομα χρήστη και κωδικός πρόσβασης).

Πώς να επαναφέρω τον μεταγωγέα στις εργοστασιακές ρυθμίσεις;

Κρατήστε πατημένο το κουμπί RESET για περίπου 10 δευτερόλεπτα μέχρι να αναβοσβήσουν οι LED της θύρας System. Αφήστε, ο μεταγωγέας θα επανεκκινήσει με τις προεπιλεγμένες ρυθμίσεις.

Υποστηρίζει ο μεταγωγέας PoE και ποιος είναι ο συνολικός προϋπολογισμός;

Ναι, οι 48 θύρες RJ45 υποστηρίζουν Power over Ethernet (PoE+) με συνολικό προϋπολογισμό 384 watt σύμφωνα με το πρότυπο IEEE 802.3af/at. Κάθε θύρα μπορεί να παρέχει έως 30 watt.

Πώς να τοποθετήσω τον μεταγωγέα σε rack;

Χρησιμοποιήστε τους παρεχόμενους βραχίονες στήριξης και βιδώστε τους στις πλευρές του μεταγωγέα. Στη συνέχεια, στερεώστε το σύνολο στο rack με μπουλόνια (δεν παρέχονται). Βεβαιωθείτε ότι το rack είναι σταθερό και γειωμένο.

Μπορώ να χρησιμοποιήσω μονάδες SFP που δεν είναι TP-Link;

Συνιστάται η χρήση μονάδων TP-Link για να διασφαλιστεί η συμβατότητα. Ωστόσο, ορισμένες τυπικές μονάδες SFP (Gigabit) ενδέχεται να λειτουργήσουν, αλλά η TP-Link δεν εγγυάται τη σωστή λειτουργία τους.

Πώς να διαμορφώσω ένα VLAN στον μεταγωγέα;

Αποκτήστε πρόσβαση στη διεπαφή Web, μεταβείτε στην ενότητα VLAN. Μπορείτε να δημιουργήσετε VLAN με βάση τις θύρες ή με tagging 802.1Q. Από προεπιλογή, όλες οι θύρες βρίσκονται στο VLAN 1.

Τι να κάνω αν δεν ανάβουν οι ενδεικτικές λυχνίες LED;

Ελέγξτε το καλώδιο τροφοδοσίας και την πρίζα. Εάν το πρόβλημα επιμένει, ο μεταγωγέας μπορεί να είναι ελαττωματικός. Επικοινωνήστε με την υποστήριξη TP-Link. Μην επιχειρήσετε να ανοίξετε τη συσκευή.

Υποστηρίζει ο μεταγωγέας Link Aggregation (LACP);

Ναι, υποστηρίζει LACP (IEEE 802.3ad) καθώς και μη αυτόματη συνάθροιση. Μπορείτε να ομαδοποιήσετε έως 8 θύρες σε μία λογική ομάδα από τη διεπαφή Web στην ενότητα Συνάθροιση συνδέσεων.

Πώς να ενημερώσω το υλικολογισμικό του μεταγωγέα;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Στη διεπαφή Web, μεταβείτε στο Συντήρηση > Ενημέρωση υλικολογισμικού, επιλέξτε το αρχείο και κάντε κλικ στην Ενημέρωση. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της λειτουργίας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JetStream T1600G-52PS TP-LINK

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.

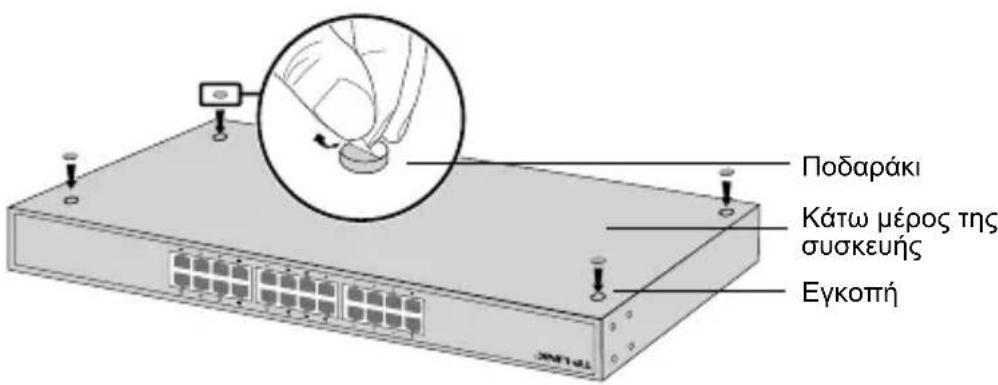

2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

Σύνδεση

- Θúpa Ethernet

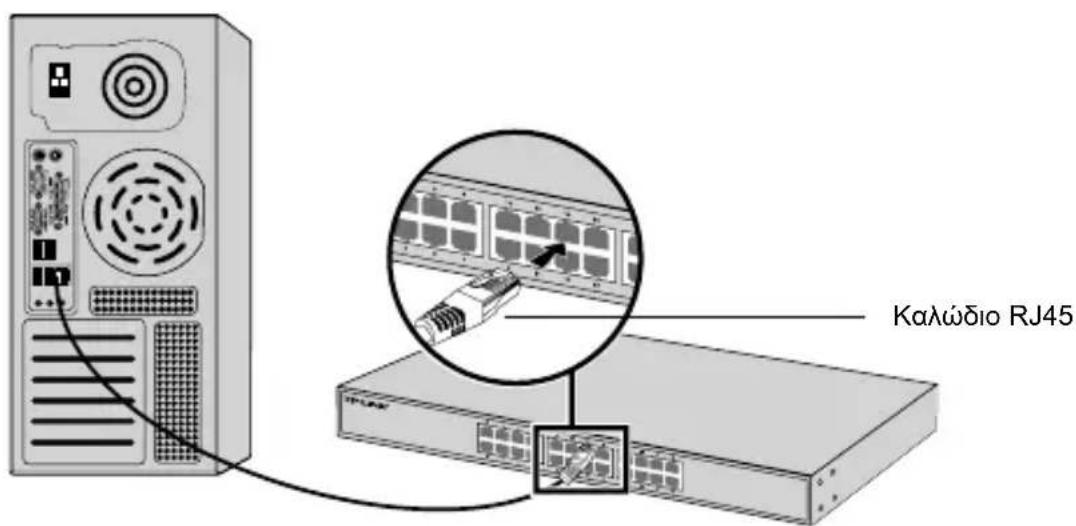

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

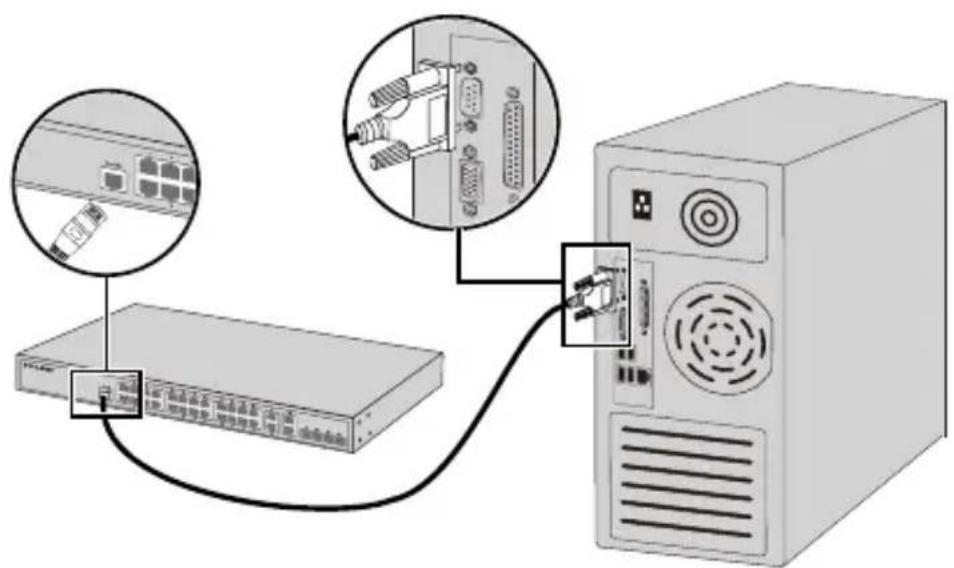

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
