Tipo de produto	Switch de rede gigabit gerenciável
Modelo	JetStream T1600G-52PS (TL-SG3452P)
Marca	TP-Link
Número de portas	48 portas RJ45 10/100/1000 Mbps PoE+ + 4 slots SFP
Alimentação	Interna, 100-240 V CA, 50/60 Hz
Consumo elétrico	Até 470 W (com carga PoE máxima)
Dimensões (L x P x A)	440 x 260 x 44 mm (1U)
Peso	Aproximadamente 4,8 kg
Funções principais	PoE+ (orçamento 384 W), VLAN, QoS, agregação de links, segurança, gerenciamento SNMP, interface Web e CLI
Instalação	Em mesa (pés de borracha fornecidos) ou em rack (suportes de montagem incluídos)
Manutenção e limpeza	Desconectar antes de limpar, usar um pano seco e sem fiapos
Segurança	Não desmontar, não expor à água, desconectar em caso de tempestade
Colocação em funcionamento	Conexão de rede e alimentação, acesso via http://192.168.0.1 (admin/admin padrão)
Peças de reposição e reparabilidade	Nenhuma peça reparável pelo usuário; contatar o suporte TP-Link para qualquer reparo
Garantia	Garantia limitada do fabricante (consulte o manual para a duração)
Temperatura de operação	0 °C a 45 °C
Umidade de operação	10 % a 90 % UR sem condensação
Normas	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, etc.

Perguntas frequentes - JetStream T1600G-52PS TP-LINK

Como conectar o switch à minha rede?

Conecte um cabo Ethernet de um roteador ou de outro switch a uma das portas RJ45 do T1600G-52PS. Você também pode usar as portas SFP com módulos compatíveis para uma conexão de fibra óptica.

Qual é o endereço IP padrão do switch e como acessá-lo?

O endereço IP padrão é 192.168.0.1. Configure seu computador na mesma sub-rede (ex: 192.168.0.x) e abra um navegador com esse endereço. As credenciais padrão são admin (nome de usuário e senha).

Como redefinir o switch para as configurações de fábrica?

Mantenha o botão RESET pressionado por cerca de 10 segundos até que os LEDs da porta System pisquem. Solte, o switch reiniciará com as configurações padrão.

O switch suporta PoE e qual é o orçamento total?

Sim, as 48 portas RJ45 suportam Power over Ethernet (PoE+) com um orçamento total de 384 watts de acordo com a norma IEEE 802.3af/at. Cada porta pode fornecer até 30 watts.

Como montar o switch em um rack?

Use os suportes de montagem fornecidos e parafuse-os nas laterais do switch. Em seguida, fixe o conjunto no rack usando parafusos (não fornecidos). Certifique-se de que o rack esteja estável e aterrado.

Posso usar módulos SFP que não sejam TP-Link?

Recomenda-se usar módulos TP-Link para garantir compatibilidade. No entanto, alguns módulos padrão do tipo SFP (Gigabit) podem funcionar, mas a TP-Link não garante seu funcionamento correto.

Como configurar uma VLAN no switch?

Acesse a interface Web, vá para a seção VLAN. Você pode criar VLANs baseadas em portas ou com tagging 802.1Q. Por padrão, todas as portas estão na VLAN 1.

O que fazer se os LEDs não acenderem?

Verifique o cabo de alimentação e a tomada elétrica. Se o problema persistir, o switch pode estar com defeito. Contate o suporte TP-Link. Não tente abrir o aparelho.

O switch suporta Link Aggregation (LACP)?

Sim, ele suporta LACP (IEEE 802.3ad) bem como agregação manual. Você pode agrupar até 8 portas em um único grupo lógico através da interface Web na seção Agregação de links.

Como atualizar o firmware do switch?

Baixe o firmware mais recente do site TP-Link. Na interface Web, vá em Manutenção > Atualização de firmware, selecione o arquivo e clique em Atualizar. Não desligue a alimentação durante a operação.

MANUAL DE UTILIZADOR JetStream T1600G-52PS TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

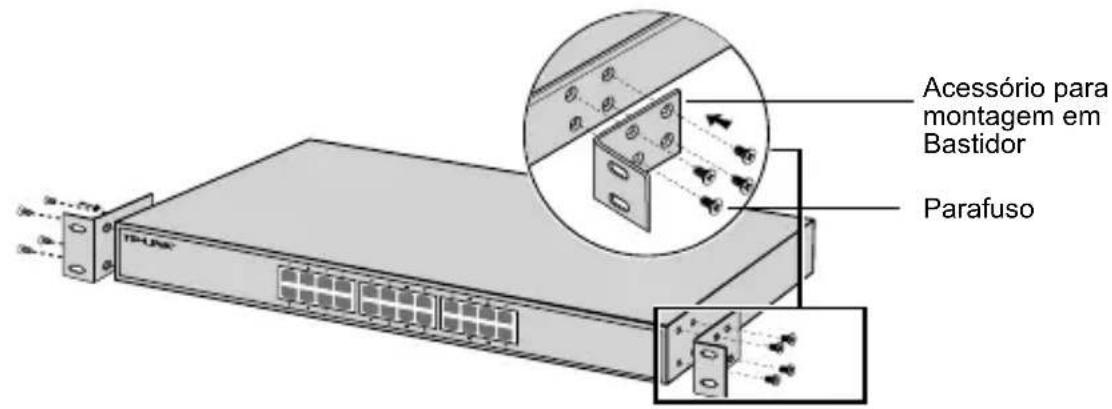

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
