JetStream T1600G-52PS - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau gigabit administrable
Modèle	JetStream T1600G-52PS (TL-SG3452P)
Marque	TP-Link
Nombre de ports	48 ports RJ45 10/100/1000 Mbps PoE+ + 4 emplacements SFP
Alimentation	Interne, 100-240 V AC, 50/60 Hz
Consommation électrique	Jusqu'à 470 W (avec charge PoE max)
Dimensions (L x P x H)	440 x 260 x 44 mm (1U)
Poids	Environ 4,8 kg
Fonctions principales	PoE+ (budget 384 W), VLAN, QoS, agrégation de liens, sécurité, gestion SNMP, interface Web et CLI
Installation	Sur bureau (pieds caoutchouc fournis) ou en rack (équerres de montage incluses)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec et non pelucheux
Sécurité	Ne pas démonter, ne pas exposer à l'eau, débrancher en cas d'orage
Mise en service	Connexion réseau et alimentation, accès via http://192.168.0.1 (admin/admin par défaut)
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur; contacter le support TP-Link pour toute réparation
Garantie	Garantie constructeur limitée (voir notice pour la durée)
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation
Normes	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, etc.

FOIRE AUX QUESTIONS - JetStream T1600G-52PS TP-LINK

Comment connecter le commutateur à mon réseau ?

Branchez un câble Ethernet d'un routeur ou d'un autre commutateur à l'un des ports RJ45 du T1600G-52PS. Vous pouvez également utiliser les ports SFP avec des modules compatibles pour une liaison fibre optique.

Quelle est l'adresse IP par défaut du switch et comment y accéder ?

L'adresse IP par défaut est 192.168.0.1. Configurez votre ordinateur dans le même sous-réseau (ex: 192.168.0.x) et ouvrez un navigateur avec cette adresse. Les identifiants par défaut sont admin (nom d'utilisateur et mot de passe).

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez le bouton RESET enfoncé pendant environ 10 secondes jusqu'à ce que les LED du port System clignotent. Relâchez, le switch redémarrera avec les paramètres par défaut.

Le switch prend-il en charge le PoE et quel est le budget total ?

Oui, les 48 ports RJ45 supportent le Power over Ethernet (PoE+) avec un budget total de 384 watts selon la norme IEEE 802.3af/at. Chaque port peut fournir jusqu'à 30 watts.

Comment monter le commutateur dans un rack ?

Utilisez les équerres de montage fournies et vissez-les sur les côtés du switch. Fixez ensuite l'ensemble dans le rack à l'aide de boulons (non fournis). Assurez-vous que le rack est stable et mis à la terre.

Puis-je utiliser des modules SFP non TP-Link ?

Il est recommandé d'utiliser des modules TP-Link pour garantir la compatibilité. Cependant, certains modules standards de type SFP (Gigabit) peuvent fonctionner, mais TP-Link ne garantit pas leur bon fonctionnement.

Comment configurer un VLAN sur le switch ?

Accédez à l'interface Web, allez dans la section VLAN. Vous pouvez créer des VLANs basés sur les ports ou avec tagging 802.1Q. Par défaut, tous les ports sont dans le VLAN 1.

Que faire si les voyants LED ne s'allument pas ?

Vérifiez le câble d'alimentation et la prise électrique. Si le problème persiste, le switch pourrait être défectueux. Contactez le support TP-Link. Ne tentez pas d'ouvrir l'appareil.

Le switch prend-il en charge le Link Aggregation (LACP) ?

Oui, il supporte LACP (IEEE 802.3ad) ainsi que l'agrégation manuelle. Vous pouvez regrouper jusqu'à 8 ports dans un seul groupe logique depuis l'interface Web dans la section Agrégation de liens.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site TP-Link. Dans l'interface Web, allez dans Maintenance > Mise à jour du firmware, sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

MODE D'EMPLOI JetStream T1600G-52PS TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.

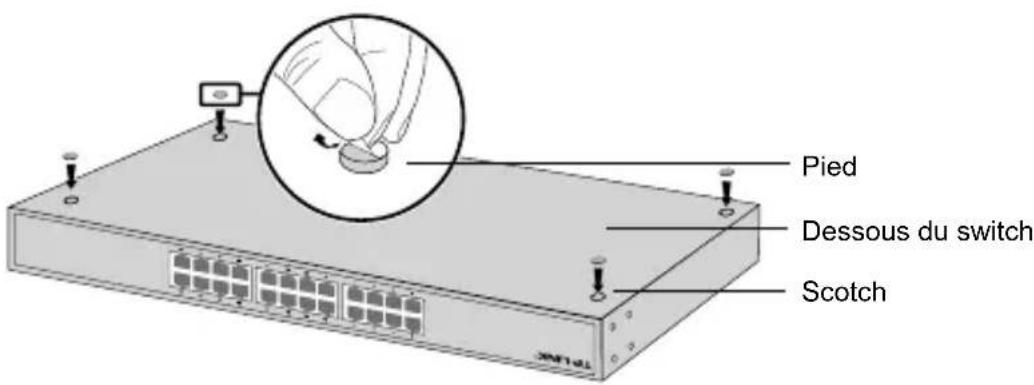

2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

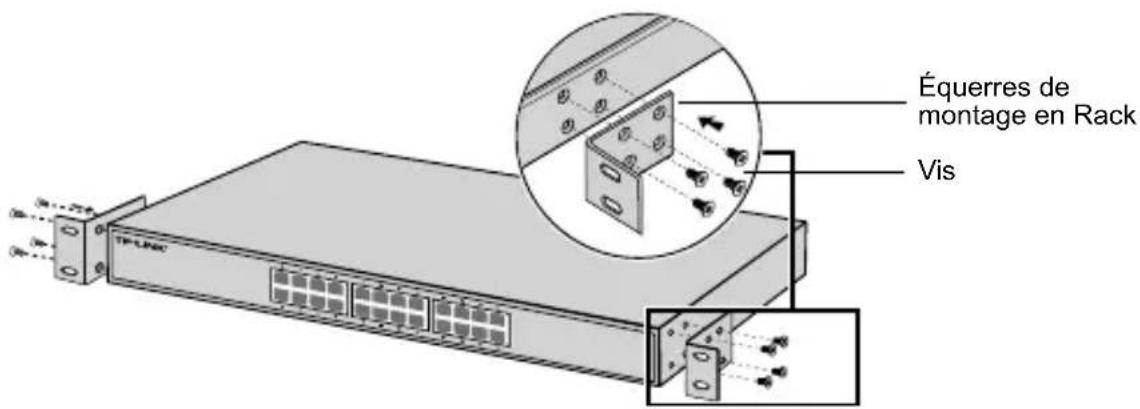

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

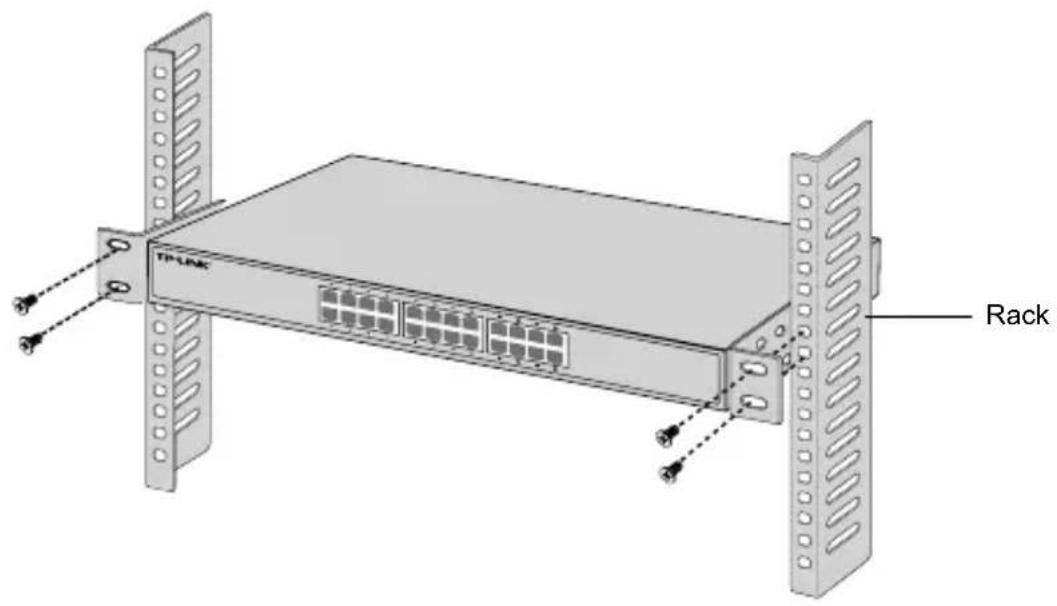

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

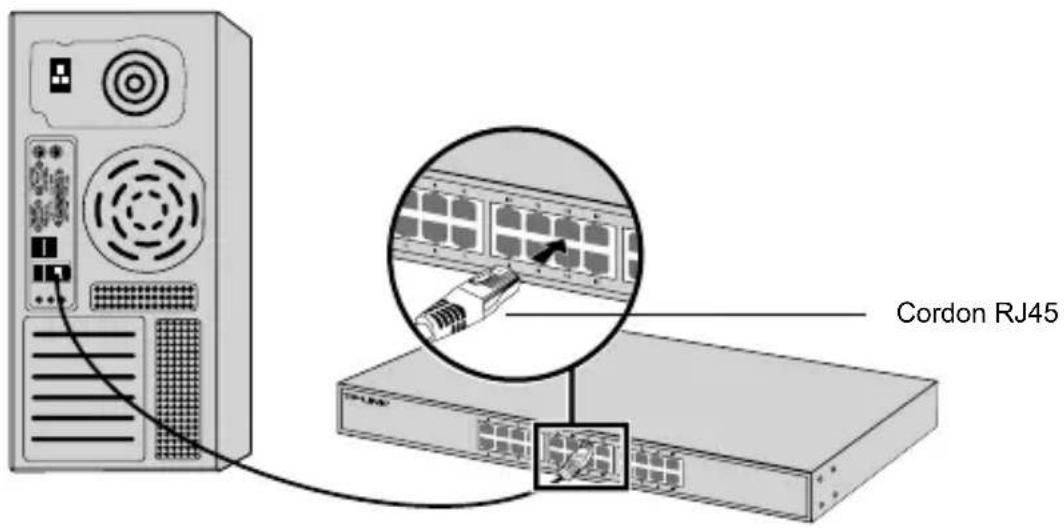

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

- Emplacement SFP

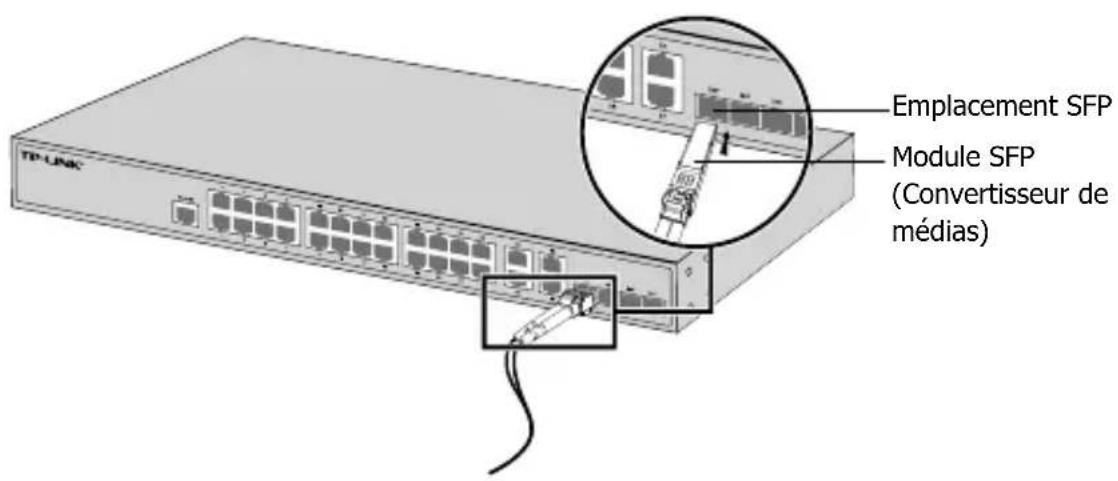

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
