JetStream T1600G-52PS - Conmutador de red TP-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red gigabit gestionable
Modelo	JetStream T1600G-52PS (TL-SG3452P)
Marca	TP-Link
Número de puertos	48 puertos RJ45 10/100/1000 Mbps PoE+ + 4 ranuras SFP
Alimentación	Interna, 100-240 V CA, 50/60 Hz
Consumo eléctrico	Hasta 470 W (con carga PoE máxima)
Dimensiones (An x F x Al)	440 x 260 x 44 mm (1U)
Peso	Aproximadamente 4,8 kg
Funciones principales	PoE+ (presupuesto 384 W), VLAN, QoS, agregación de enlaces, seguridad, gestión SNMP, interfaz web y CLI
Instalación	Sobre escritorio (patas de goma incluidas) o en rack (soportes de montaje incluidos)
Mantenimiento y limpieza	Desconectar antes de limpiar, usar un paño seco y que no suelte pelusa
Seguridad	No desmontar, no exponer al agua, desconectar en caso de tormenta
Puesta en funcionamiento	Conexión de red y alimentación, acceso a través de http://192.168.0.1 (admin/admin por defecto)
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar al soporte de TP-Link para cualquier reparación
Garantía	Garantía limitada del fabricante (consulte el manual para la duración)
Temperatura de funcionamiento	0 °C a 45 °C
Humedad de funcionamiento	10 % a 90 % HR sin condensación
Normas	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, etc.

Preguntas frecuentes - JetStream T1600G-52PS TP-LINK

¿Cómo conectar el conmutador a mi red?

Conecte un cable Ethernet de un enrutador u otro conmutador a uno de los puertos RJ45 del T1600G-52PS. También puede utilizar los puertos SFP con módulos compatibles para un enlace de fibra óptica.

¿Cuál es la dirección IP predeterminada del conmutador y cómo acceder a ella?

La dirección IP predeterminada es 192.168.0.1. Configure su computadora en la misma subred (ej: 192.168.0.x) y abra un navegador con esa dirección. Las credenciales predeterminadas son admin (nombre de usuario y contraseña).

¿Cómo restablecer el conmutador a los valores de fábrica?

Mantenga presionado el botón RESET durante aproximadamente 10 segundos hasta que los LED del puerto System parpadeen. Suelte, el conmutador se reiniciará con los valores predeterminados.

¿El conmutador admite PoE y cuál es el presupuesto total?

Sí, los 48 puertos RJ45 admiten Power over Ethernet (PoE+) con un presupuesto total de 384 vatios según la norma IEEE 802.3af/at. Cada puerto puede proporcionar hasta 30 vatios.

¿Cómo montar el conmutador en un rack?

Utilice los soportes de montaje incluidos y atorníllelos a los lados del conmutador. Luego fije el conjunto en el rack con pernos (no incluidos). Asegúrese de que el rack esté estable y conectado a tierra.

¿Puedo usar módulos SFP que no sean TP-Link?

Se recomienda usar módulos TP-Link para garantizar la compatibilidad. Sin embargo, algunos módulos estándar de tipo SFP (Gigabit) pueden funcionar, pero TP-Link no garantiza su correcto funcionamiento.

¿Cómo configurar una VLAN en el conmutador?

Acceda a la interfaz web, vaya a la sección VLAN. Puede crear VLAN basadas en puertos o con etiquetado 802.1Q. Por defecto, todos los puertos están en la VLAN 1.

¿Qué hacer si los indicadores LED no se encienden?

Verifique el cable de alimentación y el enchufe eléctrico. Si el problema persiste, el conmutador podría estar defectuoso. Contacte al soporte de TP-Link. No intente abrir el dispositivo.

¿El conmutador admite la agregación de enlaces (LACP)?

Sí, admite LACP (IEEE 802.3ad) así como la agregación manual. Puede agrupar hasta 8 puertos en un solo grupo lógico desde la interfaz web en la sección Agregación de enlaces.

¿Cómo actualizar el firmware del conmutador?

Descargue el último firmware desde el sitio web de TP-Link. En la interfaz web, vaya a Mantenimiento > Actualización de firmware, seleccione el archivo y haga clic en Actualizar. No corte la alimentación durante la operación.

MANUAL DE USUARIO JetStream T1600G-52PS TP-LINK

- Instalación de Escritorio

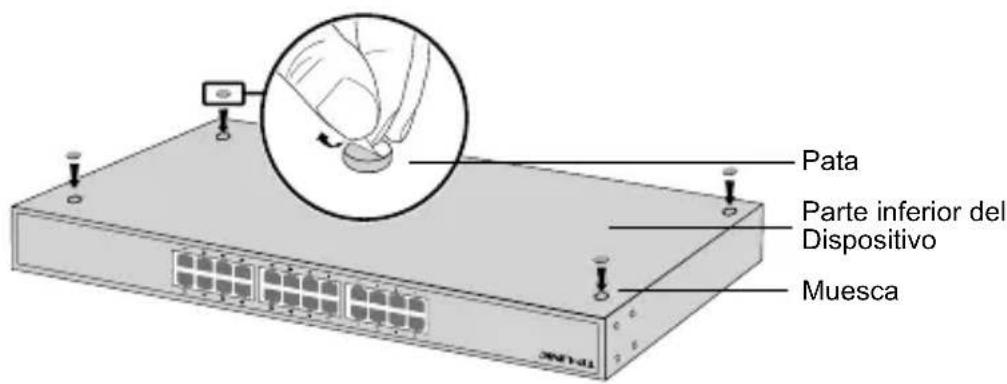

Para instalar el dispositivo en un escritorio, por favor siga los pasos descritos a continuación:

1. Coloque el dispositivo en una superficie plana lo suficientemente fuerte para soportar el peso del dispositivo con todos los accesorios.
2. Retire los papeles adhesivos de las patas de goma.
3. Gire el dispositivo y coloque las patas de goma suministradas en las zonas hundidas de la parte inferior de cada esquina del dispositivo.

- Instalación en Rack

Para instalar el dispositivo en un rack, siga las instrucciones descritas a continuación:

1. Compruebe la superficie y estabilidad del rack.
2. Fije los soportes de montaje en rack suministrados en cada lado del dispositivo con los tornillos proporcionados.

1. Después de unir los soportes con el dispositivo, utilice los tornillos adecuados (no incluidos) para fijar los soportes al rack.

Conexión

- Puerto Ethernet

Conecte un puerto Ethernet del switch al ordenador con un cable RJ45 como muestra la siguiente figura.

Para switches con puertos SFP, puede conectar un puerto SFP a un módulo SFP. Si el transceptor SFP está instalado en una ranura y el enlace con el puerto es correcto, el puerto RJ45 asociado se deshabilitará y no podrá ser utilizado.

- Puerto de Consola

Para switches con puerto de consola, puede conectar el puerto a su ordenador mediante cable de consola. Después puede cargar el CLI para gestionar el switch.

Conecte el conector hembra del cable de alimentación proporcionado dentro del enchufe del dispositivo, y el conector macho en un enchufe de corriente.

- Configurar el Switch Utilizando el Interfaz de Gestión de Usuario (GUI)

1. Configure la dirección IP de su PC en la misma subred que el switch. LA dirección IP es 192.168.0.X("X" es cualquier número de 2 a 254); la Máscara de Subred es 255.255.255.0.
2. Abra un navegador web y escriba la dirección de gestión por defecto http://192.168.0.1 en la barra de direcciones del navegador. Después pulse la tecla Enter.
3. Introduzca admin para el Nombre de Usuario y Contraseña por defecto, ambos en letras minúsculas. Después pulse el botón Acceder o presione la tecla Enter.
4. Después de acceder correctamente, puede configurar el switch en la página de gestión.

- Configurar el Switch Utilizando el Interfaz de Línea de Comandos (CLI)

Puede acceder al Switch y acceder al CLI para gestionar el swtich. Para obtenir las instrucciones detalladas de cómo hacer esto, por favor revise la Guía CLI.

- Configurar el Switch Usando la Utilidad (Solo para los Switches Eassy Smart)

Puede utilizar la Utilidad de Configuración Easy Smart para gestionar de manera centralizada todas las redes de los Switches Easy Smart. Para obtener instrucciones detalladas de cómo hacer esto, por favor revise la Guía de Usuario de la Utilidad.

Εγκατάσταση

Información de seguridad

• Cuando un producto dispone de un interruptor de encendido y apagado, este botón constituye uno de los métodos para apagar el producto. Para aquellos productos que carecen de un botón de apagado y encendido, el único método de apagarlos consiste en desconectar el producto o el adaptador de corriente del enchufe de alimentación. El dispositivo deberá permanecer operativo en todo momento.
• No abra o intente reparar el producto, ya que puede quedar expuesto a un peligro por alto voltaje u otro tipo de riesgos. La apertura de un componente o producto sellado invalidará la garantía. Si necesita reparar el producto, por favor, póngase en contacto con nosotros.
• No utilice este producto cerca del agua.

Garantía limitada para productos de TP-LINK

Sólo para productos que porten la marca TP-LINK.

ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS, Y ES POSIBLE QUE USTED DISPONGA DE OTROS DERECHOS, LOS CUALES PUEDEN VARIAR SEGÚN EL ESTADO (O SEGÚN EL PAÍS O PROVINCIA).

EN LA MEDIDA QUE LO PERMITA LA JURISDICCIÓN LOCAL, ESTA GARANTÍA Y LOS RECURSOS ESTABLECIDOS EN ELLA SON EXCLUSIVOS EN LUGAR DE CUALQUIER OTRA GARANTÍA, RECURSO Y CONDICIÓN.

TP-LINK garantiza el producto de hardware que porta la marca TP-LINK contenido en la caja original contra defectos en los materiales y mano de obra bajo condiciones normales de uso de acuerdo con las directrices de TP-LINK por un periodo que depende del servicio local desde la fecha original de compra en la tienda por parte del usuario final adquiriente.
