JetStream T1600G-52PS - Netzwerkschalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Managed Gigabit Netzwerk-Switch
Modell	JetStream T1600G-52PS (TL-SG3452P)
Marke	TP-Link
Anzahl der Ports	48 RJ45-Ports 10/100/1000 Mbps PoE+ + 4 SFP-Steckplätze
Stromversorgung	Intern, 100-240 V AC, 50/60 Hz
Stromverbrauch	Bis zu 470 W (mit maximaler PoE-Last)
Abmessungen (L x T x H)	440 x 260 x 44 mm (1U)
Gewicht	Ca. 4,8 kg
Hauptfunktionen	PoE+ (Budget 384 W), VLAN, QoS, Link Aggregation, Sicherheit, SNMP-Verwaltung, Web- und CLI-Schnittstelle
Installation	Auf dem Schreibtisch (Gummifüße im Lieferumfang) oder im Rack (Montagewinkel enthalten)
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen, trockenes, fusselfreies Tuch verwenden
Sicherheit	Nicht öffnen, nicht Wasser aussetzen, bei Gewitter Netzstecker ziehen
Inbetriebnahme	Netzwerk- und Stromverbindung herstellen, Zugriff über http://192.168.0.1 (Standard: admin/admin)
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich für Reparaturen an den TP-Link Support
Garantie	Eingeschränkte Herstellergarantie (siehe Anleitung für die Dauer)
Betriebstemperatur	0 °C bis 45 °C
Betriebsfeuchtigkeit	10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend
Normen	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at, etc.

Häufig gestellte Fragen - JetStream T1600G-52PS TP-LINK

Wie verbinde ich den Switch mit meinem Netzwerk?

Schließen Sie ein Ethernet-Kabel von einem Router oder einem anderen Switch an einen der RJ45-Ports des T1600G-52PS an. Sie können auch die SFP-Ports mit kompatiblen Modulen für eine Glasfaserverbindung verwenden.

Wie lautet die Standard-IP-Adresse des Switches und wie greife ich darauf zu?

Die Standard-IP-Adresse ist 192.168.0.1. Konfigurieren Sie Ihren Computer im selben Subnetz (z.B. 192.168.0.x) und öffnen Sie einen Browser mit dieser Adresse. Die Standard-Anmeldedaten sind admin (Benutzername und Passwort).

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die RESET-Taste etwa 10 Sekunden lang gedrückt, bis die System-LEDs blinken. Lassen Sie los, der Switch startet mit den Standardeinstellungen neu.

Unterstützt der Switch PoE und wie hoch ist das Gesamtbudget?

Ja, die 48 RJ45-Ports unterstützen Power over Ethernet (PoE+) mit einem Gesamtbudget von 384 Watt gemäß IEEE 802.3af/at. Jeder Port kann bis zu 30 Watt liefern.

Wie montiere ich den Switch in einem Rack?

Verwenden Sie die mitgelieferten Montagewinkel und schrauben Sie diese an den Seiten des Switches fest. Befestigen Sie dann die Einheit mit Schrauben (nicht im Lieferumfang) im Rack. Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Kann ich Nicht-TP-Link SFP-Module verwenden?

Es wird empfohlen, TP-Link-Module zu verwenden, um die Kompatibilität zu gewährleisten. Einige Standard-SFP-Module (Gigabit) können funktionieren, aber TP-Link garantiert nicht deren ordnungsgemäßen Betrieb.

Wie konfiguriere ich ein VLAN auf dem Switch?

Greifen Sie auf die Weboberfläche zu und gehen Sie zum Bereich VLAN. Sie können VLANs basierend auf Ports oder mit 802.1Q-Tagging erstellen. Standardmäßig sind alle Ports im VLAN 1.

Was tun, wenn die LED-Anzeigen nicht leuchten?

Überprüfen Sie das Netzkabel und die Steckdose. Wenn das Problem weiterhin besteht, könnte der Switch defekt sein. Kontaktieren Sie den TP-Link Support. Versuchen Sie nicht, das Gerät zu öffnen.

Unterstützt der Switch Link Aggregation (LACP)?

Ja, er unterstützt LACP (IEEE 802.3ad) sowie die manuelle Aggregation. Sie können bis zu 8 Ports in einer logischen Gruppe über die Weboberfläche im Bereich Link-Aggregation zusammenfassen.

Wie aktualisiere ich die Firmware des Switches?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Gehen Sie in der Weboberfläche zu Wartung > Firmware-Update, wählen Sie die Datei aus und klicken Sie auf Aktualisieren. Unterbrechen Sie während des Vorgangs nicht die Stromversorgung.

BEDIENUNGSANLEITUNG JetStream T1600G-52PS TP-LINK

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.

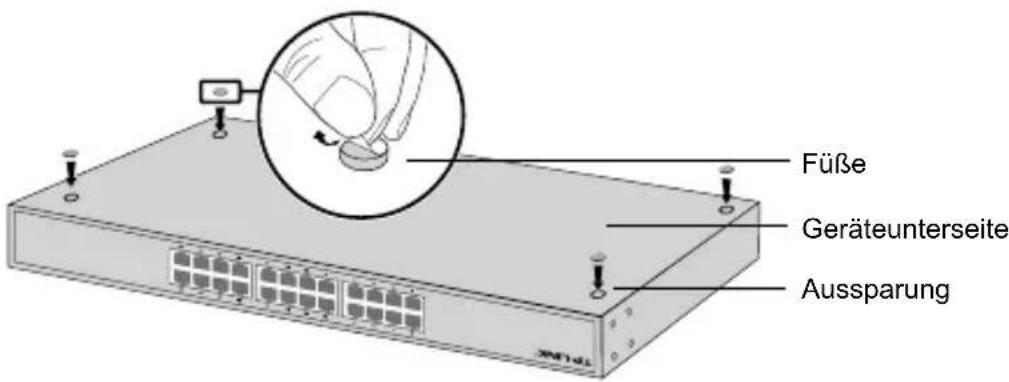

2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

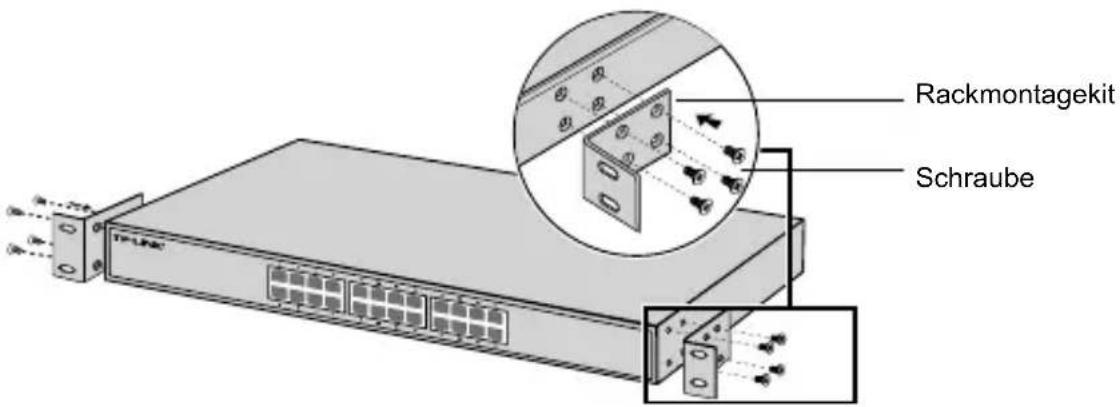

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

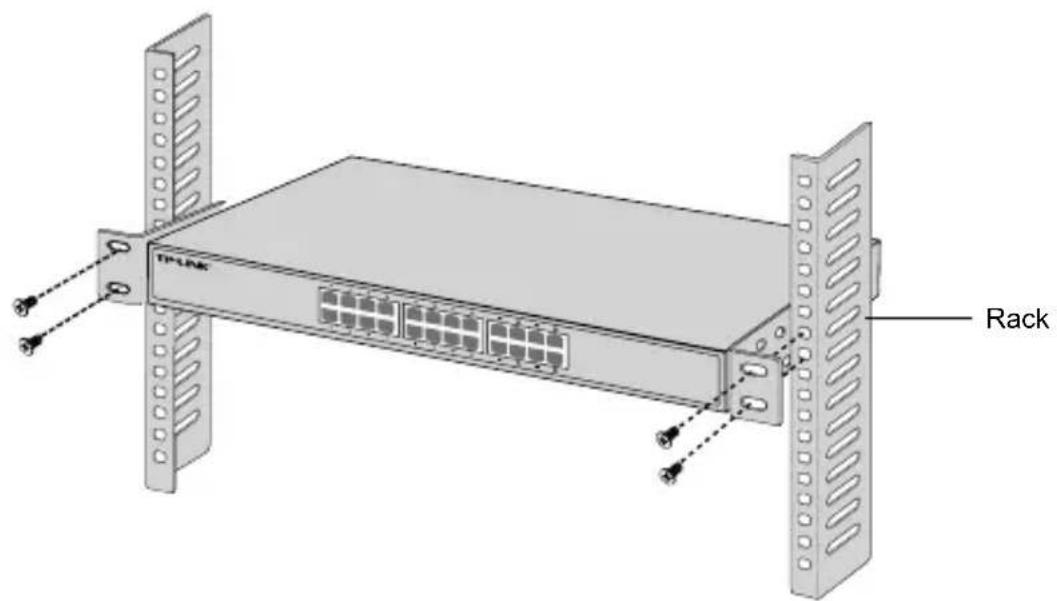

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

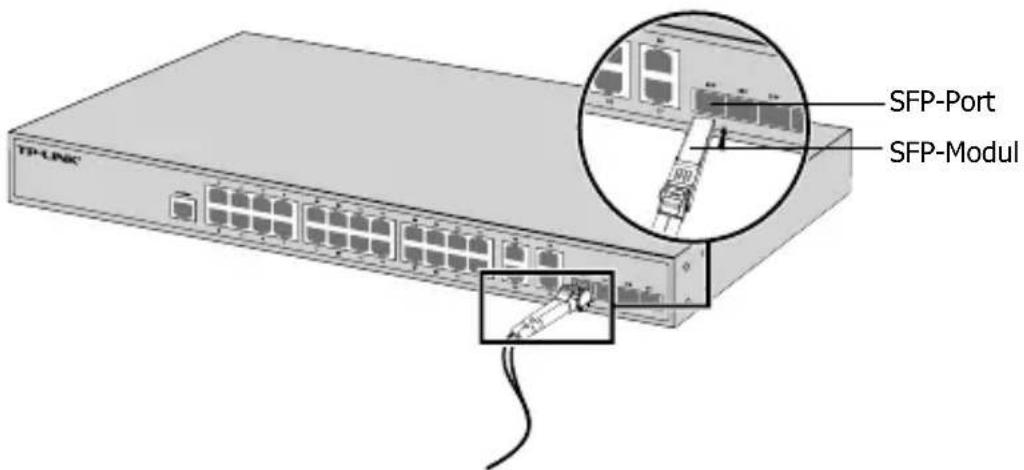

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

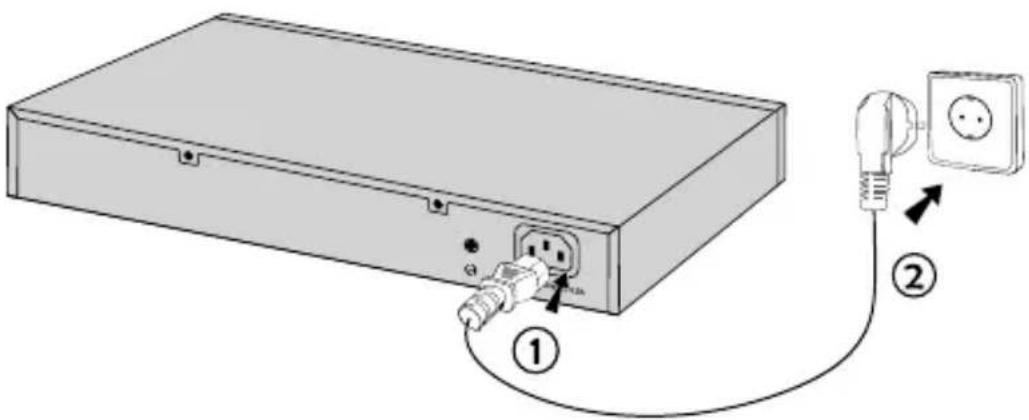

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
