Produkttyp	Verwaltbarer Netzwerk-Switch
Modell	JetStream T2600G-52TS
Marke	TP-Link
Anzahl der Ports	52 Ports (48 RJ45-Ports 10/100/1000 Mbit/s + 4 SFP-Steckplätze)
Stromversorgung	AC 100-240V, 50-60Hz
Abmessungen (B x T x H)	440 x 220 x 44 mm (19-Zoll-Rackmontage, 1U)
Gewicht	Ca. 3,5 kg
Hauptfunktionen	L2/L3-Switching, VLAN, QoS, IGMP Snooping, ACL, STP, Link-Aggregation, Verwaltung über Web und CLI
Verwaltung	Web-Interface, Konsole (CLI), SNMP, RMON
Montage	Auf Tisch oder 19-Zoll-Rack (Winkel im Lieferumfang)
Konnektivität	RJ45-Ports, SFP-Ports, RS232-Konsolenport
Sicherheit	ACL, 802.1X, RADIUS, TACACS+, Storm Control, DHCP Snooping
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% relative Luftfeuchtigkeit (nicht kondensierend)
Wartung und Reinigung	Vor der Reinigung vom Netz trennen. Ein trockenes, weiches Tuch verwenden. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Ersatzteile und Reparatur	Der Switch enthält keine vom Benutzer reparierbaren Teile. Bei Reparaturen wenden Sie sich an den Kundendienst.
Garantie	Eingeschränkte TP-Link-Garantie (Dauer je nach Land variabel, siehe Verpackung)

Häufig gestellte Fragen - JetStream T2600G-52TS TP-LINK

Wie greife ich auf die Administrationsoberfläche des Switches zu?

Stellen Sie zunächst die IP-Adresse Ihres Computers im selben Subnetz wie der Switch ein (Standard 192.168.0.x). Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Verwenden Sie den Standard-Benutzernamen und das Standard-Passwort admin (Kleinbuchstaben).

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite des Switches etwa 10 Sekunden lang gedrückt, bis die System-LED blinkt. Lassen Sie die Taste los. Die Werkseinstellungen werden wiederhergestellt.

Wie lautet die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 192.168.0.1 mit der Subnetzmaske 255.255.255.0. Die Weboberfläche ist über diese Adresse erreichbar.

Wie schließe ich ein SFP-Modul an?

Setzen Sie das SFP-Modul vorsichtig in den dafür vorgesehenen Steckplatz ein, bis es einrastet. Zum Entfernen ziehen Sie den Entriegelungshebel. Stellen Sie sicher, dass das Modul mit dem Switch kompatibel ist.

Was tun, wenn der Switch nicht einschaltet?

Überprüfen Sie, ob das Netzkabel korrekt am Switch und an einer funktionierenden Steckdose angeschlossen ist. Versuchen Sie gegebenenfalls ein anderes Netzkabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den TP-Link-Support.

Wie konfiguriere ich ein VLAN auf dem Switch?

Melden Sie sich an der Weboberfläche an. Gehen Sie zum Bereich VLAN und dann 802.1Q VLAN. Erstellen Sie ein neues VLAN und weisen Sie die gewünschten Ports zu. Vergessen Sie nicht, die VLAN-ID zu definieren und die Ports je nach Bedarf als tagged oder untagged zu konfigurieren.

Unterstützt der Switch Quality of Service (QoS)?

Ja, der T2600G-52TS unterstützt QoS basierend auf Serviceklassen (CoS) und DSCP-Prioritäten. Sie können die Warteschlangen und die Planung in der Weboberfläche unter QoS konfigurieren.

Wie montiere ich den Switch im Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an beiden Seiten des Switches. Positionieren Sie den Switch im Rack und schrauben Sie die Winkel mit geeigneten Bolzen (nicht im Lieferumfang) am Rack fest.
Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Welche Kabeltypen sollte ich mit diesem Switch verwenden?

Verwenden Sie Ethernet-Kabel der Kategorie 5e oder 6 für die RJ45-Ports. Für die SFP-Ports verwenden Sie kompatible SFP-Module mit Singlemode- oder Multimode-Fasern je nach Entfernung.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zu System > Firmware Upgrade. Wählen Sie die heruntergeladene Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Updates nicht die Stromversorgung.

BEDIENUNGSANLEITUNG JetStream T2600G-52TS TP-LINK

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.

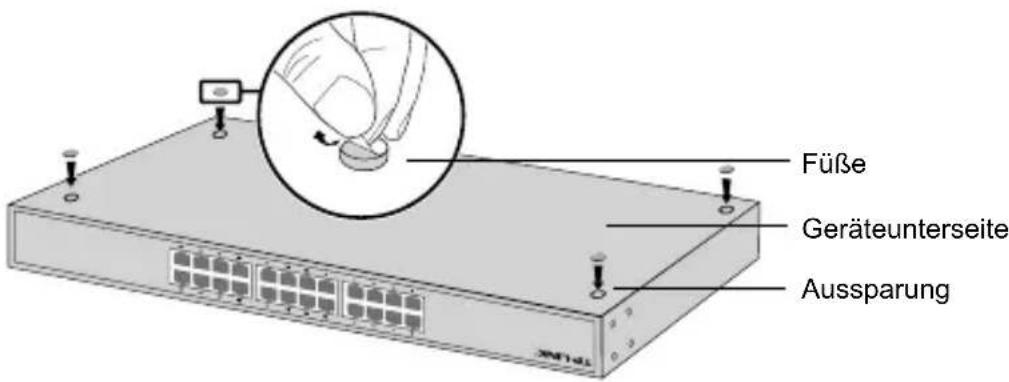

3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

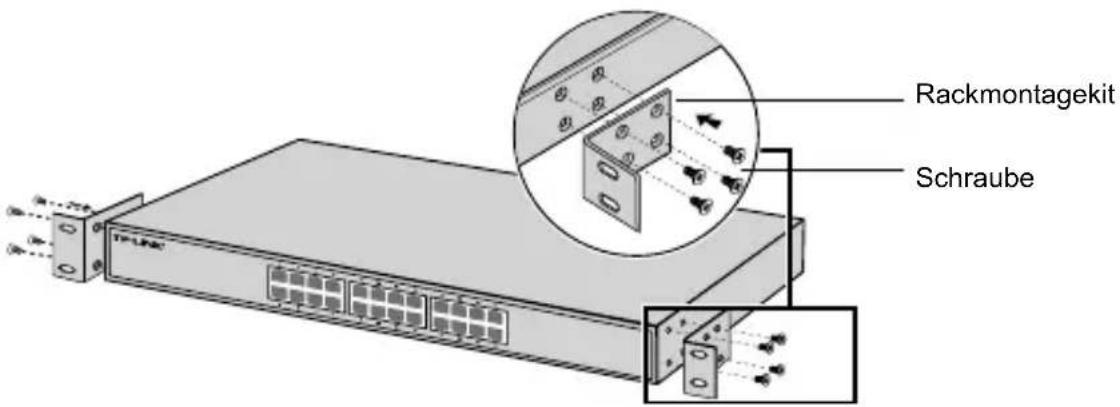

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

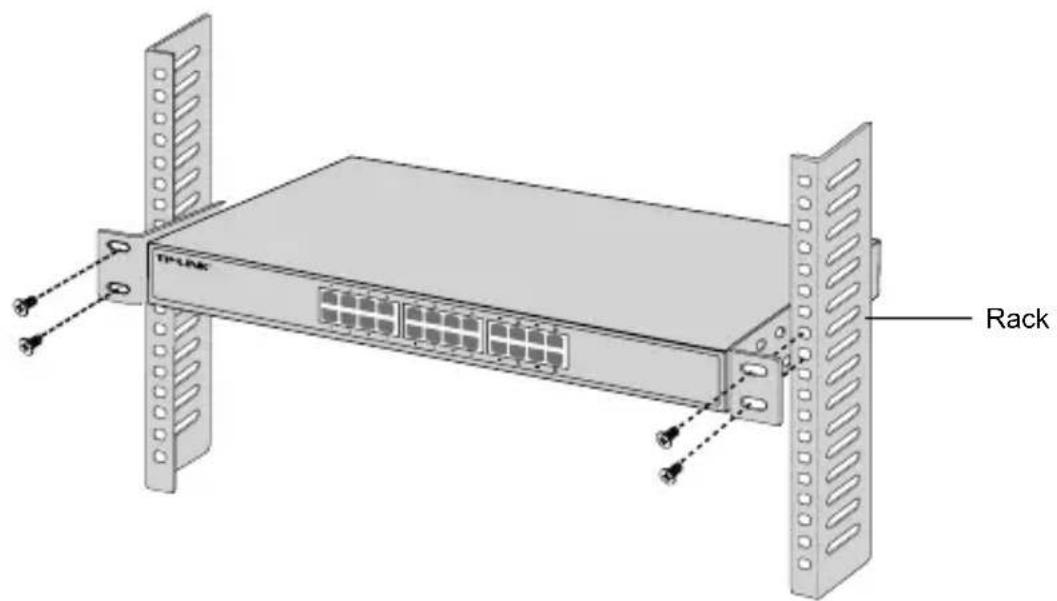

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

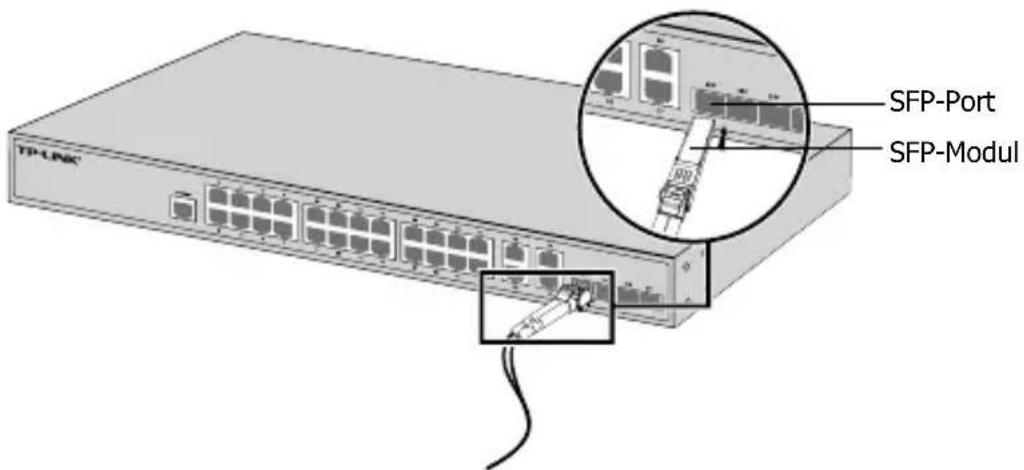

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

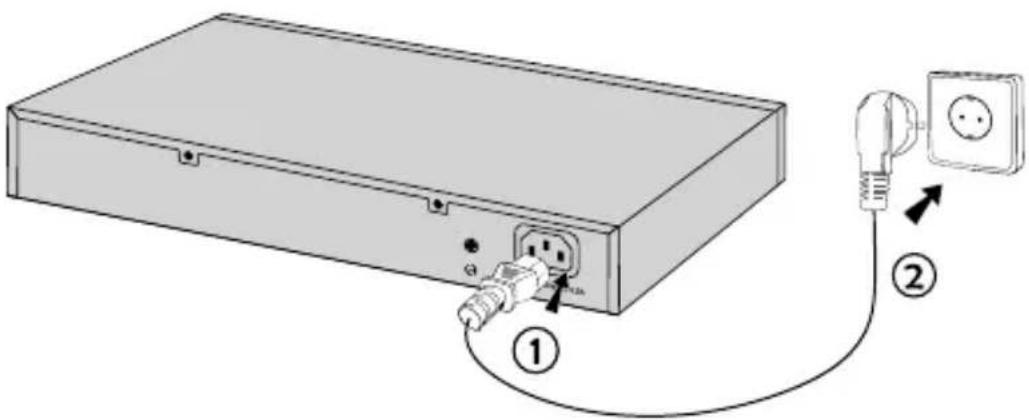

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
