Tipo de produto	Switch de rede gerenciável
Modelo	JetStream T2600G-52TS
Marca	TP-Link
Número de portas	52 portas (48 portas RJ45 10/100/1000 Mbps + 4 slots SFP)
Alimentação	AC 100-240V, 50-60Hz
Dimensões (L x P x A)	440 x 220 x 44 mm (montagem em rack 19 polegadas, 1U)
Peso	Aproximadamente 3,5 kg
Funções principais	Comutação L2/L3, VLAN, QoS, IGMP Snooping, ACL, STP, agregação de links, gerenciamento via Web e CLI
Gerenciamento	Interface Web, Console (CLI), SNMP, RMON
Montagem	Sobre mesa ou em rack 19 polegadas (suportes fornecidos)
Conectividade	Portas RJ45, portas SFP, porta console RS232
Segurança	ACL, 802.1X, RADIUS, TACACS+, Storm Control, DHCP Snooping
Temperatura de operação	0°C a 40°C
Umidade de operação	10% a 90% UR (sem condensação)
Manutenção e limpeza	Desconectar antes da limpeza. Usar um pano seco e macio. Não usar produtos líquidos ou abrasivos.
Peças de reposição e reparabilidade	O switch não contém peças reparáveis pelo usuário. Contatar o serviço pós-venda para qualquer reparo.
Garantia	Garantia limitada TP-Link (duração variável conforme o país, ver embalagem)

Perguntas frequentes - JetStream T2600G-52TS TP-LINK

Como acessar a interface de administração do switch?

Primeiro, configure o endereço IP do seu computador na mesma sub-rede do switch (padrão 192.168.0.x). Abra um navegador e digite http://192.168.0.1. Use o nome de usuário e senha padrão admin (em minúsculas).

Como redefinir o switch para as configurações de fábrica?

Mantenha pressionado o botão Reset na parte frontal do switch por cerca de 10 segundos, até que o LED do sistema pisque. Solte o botão. A configuração de fábrica será restaurada.

Qual é o endereço IP padrão do switch?

O endereço IP padrão é 192.168.0.1 com máscara 255.255.255.0. A interface Web é acessível através deste endereço.

Como conectar um módulo SFP?

Insira cuidadosamente o módulo SFP no slot dedicado até que ele se encaixe. Para remover, puxe a alavanca de destravamento. Certifique-se de que o módulo é compatível com o switch.

O que fazer se o switch não ligar?

Verifique se o cabo de alimentação está corretamente conectado ao switch e a uma tomada elétrica funcional. Tente outro cabo de alimentação se possível. Se o problema persistir, contate o suporte TP-Link.

Como configurar uma VLAN no switch?

Faça login na interface Web. Vá para a seção VLAN e depois 802.1Q VLAN. Crie uma nova VLAN e atribua as portas desejadas. Não se esqueça de definir o VLAN ID e configurar as portas como tagged ou untagged conforme necessário.

O switch suporta qualidade de serviço (QoS)?

Sim, o T2600G-52TS suporta QoS baseada em classes de serviço (CoS) e prioridades DSCP. Você pode configurar as filas e o escalonamento na interface Web em QoS.

Como montar o switch em rack?

Fixe os suportes de montagem fornecidos em cada lado do switch com os parafusos inclusos. Posicione o switch no rack e aparafuse os suportes ao rack com parafusos adequados (não fornecidos).
Certifique-se de que o rack está estável e aterrado.

Que tipos de cabos usar com este switch?

Use cabos Ethernet de categoria 5e ou 6 para as portas RJ45. Para as portas SFP, use módulos SFP compatíveis com fibras monomodo ou multimodo conforme a distância.

Como atualizar o firmware?

Baixe o firmware mais recente do site da TP-Link. Faça login na interface Web, vá em System > Firmware Upgrade. Selecione o arquivo baixado e clique em Upgrade. Não desligue a alimentação durante a atualização.

MANUAL DE UTILIZADOR JetStream T2600G-52TS TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.

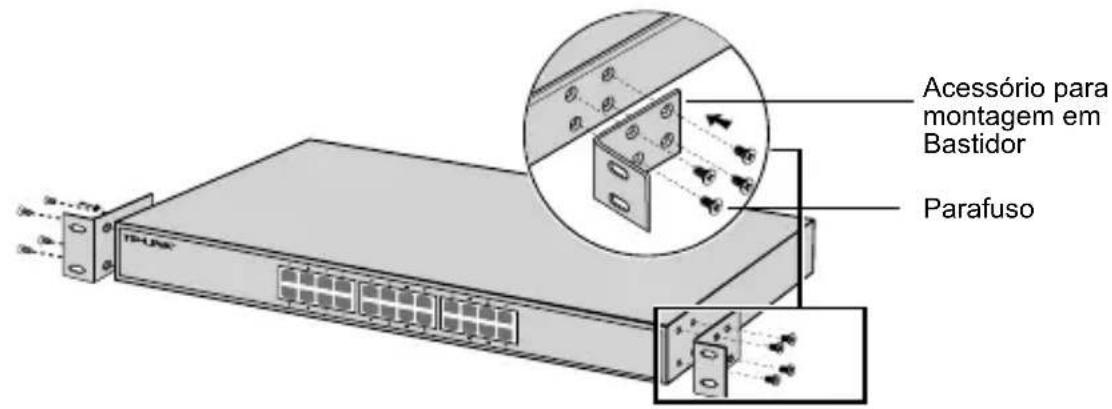

2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
