Ürün Türü	Yönetilebilir Ağ Anahtarı
Model	JetStream T2600G-52TS
Marka	TP-Link
Port Sayısı	52 port (48 adet RJ45 10/100/1000 Mbps port + 4 SFP yuvası)
Güç Kaynağı	AC 100-240V, 50-60Hz
Boyutlar (G x D x Y)	440 x 220 x 44 mm (19 inç raf montajı, 1U)
Ağırlık	Yaklaşık 3,5 kg
Ana Özellikler	L2/L3 Anahtarlama, VLAN, QoS, IGMP Snooping, ACL, STP, Bağlantı Toplama, Web ve CLI üzerinden yönetim
Yönetim	Web Arayüzü, Konsol (CLI), SNMP, RMON
Montaj	Masaüstü veya 19 inç raf (braketler dahil)
Bağlantı	RJ45 portları, SFP portları, RS232 konsol portu
Güvenlik	ACL, 802.1X, RADIUS, TACACS+, Fırtına Kontrolü, DHCP Snooping
Çalışma Sıcaklığı	0°C - 40°C
Çalışma Nem Oranı	%10 - %90 RH (yoğuşmasız)
Bakım ve Temizlik	Temizlemeden önce fişini çekin. Kuru ve yumuşak bir bez kullanın. Sıvı veya aşındırıcı ürünler kullanmayın.
Yedek Parça ve Onarılabilirlik	Anahtarda kullanıcı tarafından onarılabilir parça bulunmamaktadır. Herhangi bir onarım için satış sonrası servise başvurun.
Garanti	TP-Link Sınırlı Garantisi (ülkeye göre değişen süre, ambalaja bakın)

Sık sorulan sorular - JetStream T2600G-52TS TP-LINK

Anahtarlayıcının yönetim arayüzüne nasıl erişirim?

Öncelikle bilgisayarınızın IP adresini anahtarla aynı alt ağda olacak şekilde ayarlayın (varsayılan 192.168.0.x). Bir tarayıcı açın ve http://192.168.0.1 adresini girin. Varsayılan kullanıcı adı ve şifre olarak admin (küçük harflerle) kullanın.

Anahtarlayıcı fabrika ayarlarına nasıl sıfırlanır?

Anahtarın önündeki Reset düğmesine sistem LED'i yanıp sönene kadar yaklaşık 10 saniye basılı tutun. Düğmeyi bırakın. Fabrika ayarları geri yüklenecektir.

Anahtarlayıcının varsayılan IP adresi nedir?

Varsayılan IP adresi 192.168.0.1 ve alt ağ maskesi 255.255.255.0'dır. Web arayüzüne bu adres üzerinden erişilebilir.

SFP modülü nasıl bağlanır?

SFP modülünü dikkatlice yerine oturana kadar yuvaya takın. Çıkarmak için kilit açma kolunu çekin. Modülün anahtarla uyumlu olduğundan emin olun.

Anahtar açılmazsa ne yapmalıyım?

Güç kablosunun anahtara ve çalışan bir elektrik prizine doğru şekilde takıldığını kontrol edin. Mümkünse başka bir güç kablosu deneyin. Sorun devam ederse TP-Link desteğine başvurun.

Anahtarda VLAN nasıl yapılandırılır?

Web arayüzüne giriş yapın. VLAN ardından 802.1Q VLAN bölümüne gidin. Yeni bir VLAN oluşturun ve istediğiniz portları atayın. VLAN kimliğini tanımlamayı ve portları ihtiyacınıza göre tagged veya untagged modunda yapılandırmayı unutmayın.

Anahtar, hizmet kalitesini (QoS) destekliyor mu?

Evet, T2600G-52TS, hizmet sınıfları (CoS) ve DSCP önceliklerine dayalı QoS'yi destekler. Web arayüzünde QoS altında kuyrukları ve zamanlamayı yapılandırabilirsiniz.

Anahtar rafa nasıl monte edilir?

Verilen montaj braketlerini anahtarın her iki yanına dahil edilen vidalarla sabitleyin. Anahtarı rafa yerleştirin ve braketleri uygun cıvatalarla (dahil değildir) rafa vidalayın.
Rafın sabit ve topraklanmış olduğundan emin olun.

Bu anahtarla hangi tür kablolar kullanılmalıdır?

RJ45 portları için Kategori 5e veya 6 Ethernet kabloları kullanın. SFP portları için, mesafeye göre tek modlu veya çok modlu fiberlerle uyumlu SFP modülleri kullanın.

Donanım yazılımı nasıl güncellenir?

En son donanım yazılımını TP-Link sitesinden indirin. Web arayüzüne giriş yapın, Sistem > Donanım Yazılımı Güncelleme bölümüne gidin. İndirilen dosyayı seçin ve Güncelle'ye tıklayın. Güncelleme sırasında gücü kesmeyin.

KULLANIM KILAVUZU JetStream T2600G-52TS TP-LINK

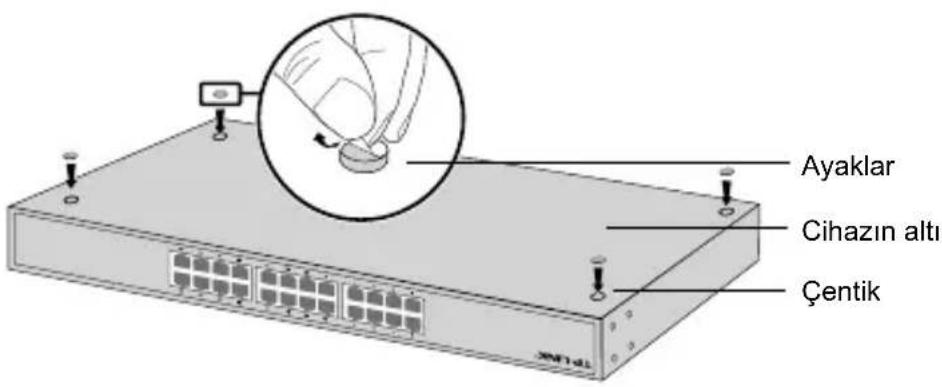

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

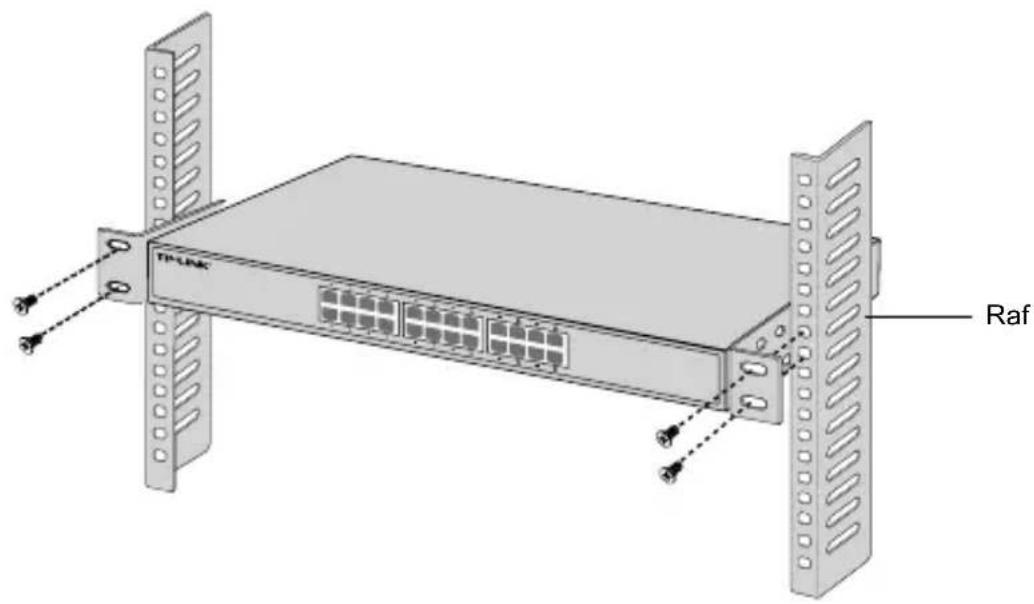

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTİ BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTİ BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
