Ürün Türü	Yönetilebilir Ağ Anahtarı (Smart/Managed Switch)
Model	TP-Link JetStream T1700X-16TS
Boyutlar (G x D x Y)	440 x 220 x 44 mm (1U raf montajı)
Ağırlık	3,2 kg
Güç Kaynağı	100-240V AC, 50/60 Hz (güç kablosu dahildir)
Ethernet Port Sayısı	16 adet RJ45 10/100/1000 Mbps port
SFP Portları	2 adet fiber optik modül için SFP yuvası
Konsol Portu	CLI yönetimi için 1 adet RJ45 konsol portu
Temel İşlevler	Web arayüzü ve CLI ile yönetim, VLAN, QoS, Link Aggregation, Spanning Tree, IGMP Snooping, gelişmiş güvenlik
Montaj	Masa üstü (kauçuk ayaklar dahildir) veya 19" raf (montaj braketleri dahildir)
Yapılandırma	Varsayılan IP adresi: http://192.168.0.1, kullanıcı adı/şifre: admin/admin
Bakım ve Temizlik	Temizlemeden önce fişi çekin; yumuşak ve kuru bir bez kullanın; sıvılardan kaçının.
Güvenlik	Cihazı açmayın; sudan uzak tutun; güç kablosunu çıkararak kapatın.
Yedek Parçalar ve Onarılabilirlik	Yedek parça sağlanmaz; tüm onarımlar yetkili TP-Link servisi tarafından yapılmalıdır.
Garanti	Sınırlı TP-Link garantisi (süre için ambalaja veya kılavuza bakın)
Genel Bilgiler	JetStream serisi yönetilebilir switch, kurumsal ağlar için idealdir.

Sık sorulan sorular - JetStream T1700X-16TS TP-LINK

TP-Link JetStream T1700X-16TS anahtarını fabrika ayarlarına nasıl sıfırlarım?

Anahtarın ön tarafındaki Reset düğmesine yaklaşık 10 saniye basılı tutun, LED'ler yanıp sönene kadar. Bırakın, anahtar varsayılan ayarlarla yeniden başlayacaktır.

Web arayüzüne erişmek için varsayılan IP adresi nedir?

Varsayılan IP adresi 192.168.0.1'dir. Bilgisayarınızın aynı alt ağda olduğundan emin olun (örneğin 192.168.0.x) ve alt ağ maskesi 255.255.255.0.

Varsayılan oturum açma bilgileri nelerdir?

Varsayılan kullanıcı adı ve şifre ikisi de admin'dir (küçük harflerle).

Bu anahtara bir SFP modülü nasıl bağlanır?

Uyumlu SFP modülünü SFP yuvasına oturana kadar nazikçe takın. Ardından fiber kabloyu modüle bağlayın. Genellikle ek bir yapılandırma gerekmez.

Bu anahtarı bir masa üzerine monte edebilir miyim?

Evet, anahtar yapışkan kauçuk ayaklarla birlikte gelir. Bunları anahtarın alt köşelerine yerleştirin ve düz, sağlam bir yüzeye koyun.

Anahtar 19 inçlik bir rafa nasıl kurulur?

Verilen montaj braketlerini anahtarın her iki yanına, dahil edilen vidalarla sabitleyin. Ardından uygun cıvatalarla (dahil değil) anahtarı rafa vidalayın.

Bu anahtarın maksimum güç tüketimi nedir?

Tipik güç tüketimi normal çalışmada yaklaşık 20 W'tır, 100-240V AC güç kaynağı ile.

Anahtarın ürün yazılımı nasıl güncellenir?

Web arayüzüne giriş yapın, System Tools > Firmware Upgrade bölümüne gidin, dosyayı TP-Link sitesinden indirin, ardından seçip Upgrade'e tıklayın. Güncelleme sırasında gücü kesmeyin.

Güç göstergesi yanmazsa ne yapmalıyım?

Güç kablosunun hem anahtara hem de çalışan bir prize takılı olduğunu kontrol edin. Sorun devam ederse başka bir kablo deneyin veya destekle iletişime geçin.

Bu anahtar Category 5e Ethernet kablolarıyla uyumlu mu?

Evet, Cat5e, Cat6 ve Cat6a kablolarıyla uyumludur ve 1 Gbps'ye kadar hızları destekler.

KULLANIM KILAVUZU JetStream T1700X-16TS TP-LINK

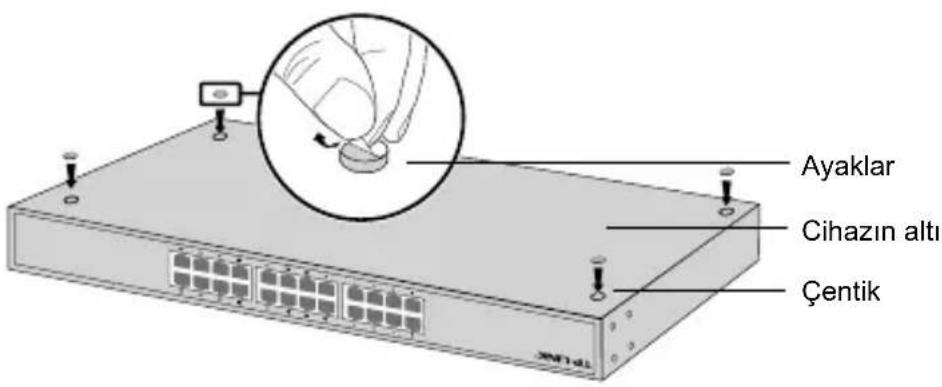

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

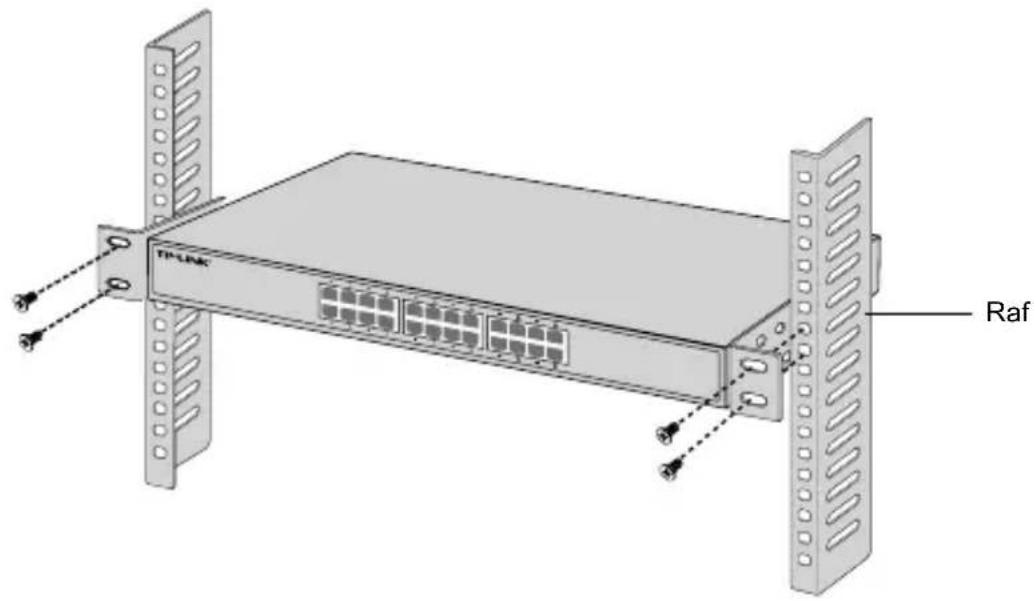

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTİ BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTİ BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
