Ürün Tipi	Akıllı Anahtar (Smart Switch)
Marka	TP-Link
Model	JetStream T2500G-10TS
Port Sayısı	8 Gigabit RJ45 port + 2 SFP yuvası
Port Hızı	10/100/1000 Mbps (RJ45), 1 Gbps (SFP)
Anahtarlama Kapasitesi	20 Gbps
Boyutlar (G x D x Y)	294 x 180 x 44 mm
Ağırlık	1,5 kg
Güç Kaynağı	100-240 V AC, 50/60 Hz
Maksimum Güç Tüketimi	11,5 W
Çalışma Sıcaklığı	0 °C - 40 °C
Çalışma Nemi	%10 - %90 (yoğuşmasız)
Ana Özellikler	VLAN, QoS, IGMP Snooping, bağlantı toplama, port güvenliği, CLI, SNMP, web yönetimi
Yönetim Yöntemleri	Web arayüzü, SNMP, CLI, Telnet, SSH
Ağ Standartları	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.1Q, 802.1p, 802.1d, 802.1w, 802.1s
Bakım ve Temizlik	Cihazı fişten çekin, yumuşak kuru bir bezle temizleyin; solvent veya sıvı kullanmayın
Güvenlik	CE, FCC sertifikaları; kısa devre durumunda otomatik kapanma
Yedek Parçalar ve Onarılabilirlik	Dahili güç kaynağı; kullanıcı tarafından onarılabilir parça yok; TP-Link desteğine başvurun
Garanti	3 yıl (ülkeye göre)

Sık sorulan sorular - JetStream T2500G-10TS TP-LINK

TP-Link JetStream T2500G-10TS fabrika ayarlarına nasıl sıfırlanır?

Sıfırlama düğmesine (ön tarafta bulunur) LED'ler yanıp sönene kadar yaklaşık 10 saniye basılı tutun. Cihaz varsayılan ayarlarla yeniden başlatılacaktır.

Anahtarın varsayılan IP adresi nedir?

Varsayılan IP adresi 192.168.0.1'dir. Bir web tarayıcısı üzerinden admin kullanıcı adı ve admin şifresi ile giriş yapın.

T2500G-10TS üzerinde VLAN nasıl yapılandırılır?

Web arayüzüne erişin (VLAN sekmesi). Statik VLAN'lar (802.1Q) veya port tabanlı VLAN'lar oluşturabilirsiniz. İstenen VLAN'lara portları atayın ve gerekirse trunking ayarlayın.

Anahtar QoS'u destekliyor mu?

Evet, QoS'u port önceliklendirme ile 802.1p ve TOS tabanlı olarak destekler. Kuyrukları ve kuralları yapılandırmak için yönetim arayüzünde QoS bölümüne gidin.

T2500G-10TS ürün yazılımı nasıl güncellenir?

En son ürün yazılımını TP-Link web sitesinden indirin. Web arayüzünde Bakım > Ürün Yazılımı Güncelleme bölümüne gidin, dosyayı seçin ve Güncelle'ye tıklayın. İşlem sırasında gücü kesmeyin.

Gigabit bağlantıları için hangi kablo türleri kullanılmalıdır?

En iyi Gigabit performansı için Kategori 5e veya üzeri (Cat6/Cat6a) kablolar kullanın. SFP bağlantıları için uyumlu SFP modülleri ve fiber optik kablolar kullanın.

Anahtar bağlantı toplamayı destekliyor mu?

Evet, IEEE 802.3ad standardına uygun olarak bağlantı toplamayı (Link Aggregation) destekler. LAG arayüzü üzerinden en fazla 8 portu tek bir mantıksal bağlantıda gruplayabilirsiniz.

Yönetim arayüzüne erişim nasıl güvenli hale getirilir?

Sistem > Şifre bölümünde varsayılan şifreyi değiştirin. HTTP/Telnet yerine HTTPS ve SSH üzerinden erişimi etkinleştirin. Yetkili IP adreslerini sınırlamak için bir erişim kontrol listesi (ACL) kullanın.

LED'ler nelerdir ve ne anlama gelir?

Her RJ45 portunda iki LED bulunur: Bağlantı/Etkinlik (yeşil: aktif bağlantı; yanıp sönme: etkinlik) ve PoE (bu model için geçerli değil). Sistem LED'leri gücü ve sistem durumunu gösterir.

Anahtar rafa montajla uyumlu mu?

Evet, 19 inç raf montaj braketleriyle birlikte gelir. Ayrıca düz bir yüzeye de yerleştirebilirsiniz. Havalandırma ve çalışma sıcaklıklarına uyduğunuzdan emin olun.

KULLANIM KILAVUZU JetStream T2500G-10TS TP-LINK

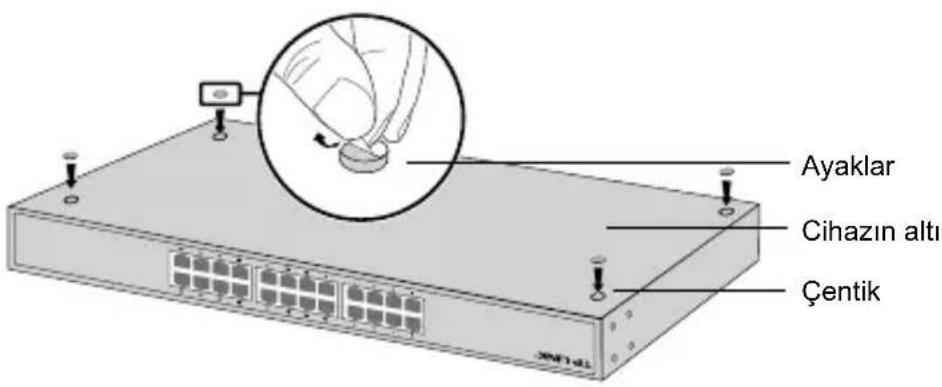

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.
3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

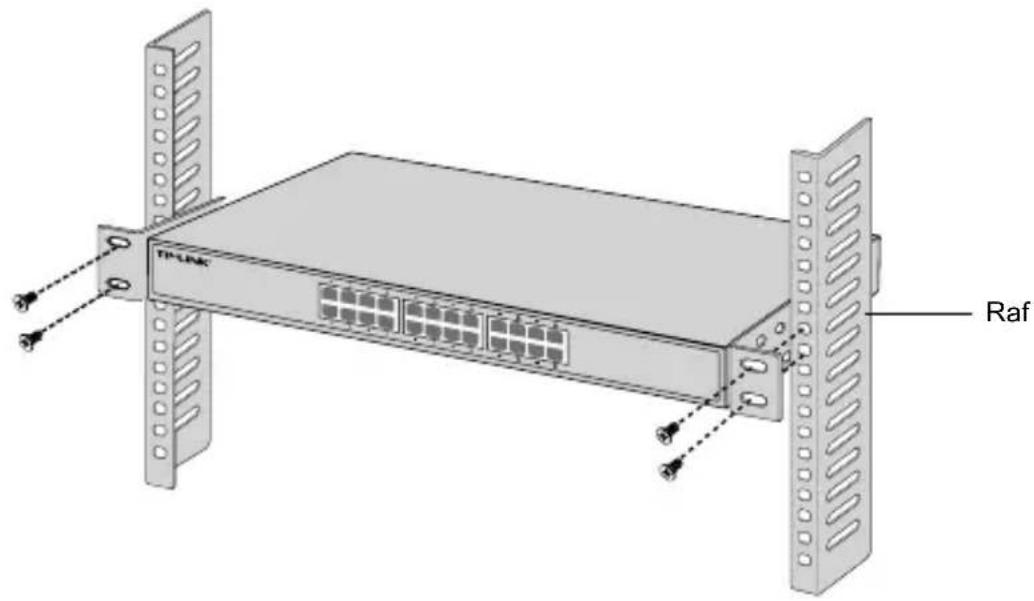

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.
