Produkttyp	Managed Network Switch
Marke	TP-Link
Modell	JetStream T2600G-28MPS
Abmessungen (L x T x H)	440 x 220 x 44 mm
Gewicht	3,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	250 W (max)
Anzahl der Ports	24 Ports 10/100/1000 Mbps PoE+ + 4 SFP-Ports
Hauptfunktionen	L2/L3-Management, VLAN, QoS, IGMP-Snooping, Spanning Tree, Link-Aggregation, Portsicherheit, ACL, DHCP-Snooping, PoE+ bis zu 30 W pro Port
Verwaltungsmodus	Webinterface, CLI, SNMP, RMON, Telnet, SSH
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Pflege und Reinigung	Gerät vom Stromnetz trennen, mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	In einem trockenen, gut belüfteten Raum verwenden; vor Feuchtigkeit und Wärmequellen schützen
Ersatzteile und Reparierbarkeit	Bei Reparaturen wenden Sie sich an den TP-Link technischen Support; das Gerät enthält keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	28-Port Gigabit PoE+ Switch mit optionalem redundanten Netzteil, 19-Zoll-Rackmontage

Häufig gestellte Fragen - JetStream T2600G-28MPS TP-LINK

Wie konfiguriere ich VLANs auf dem TP-Link JetStream T2600G-28MPS?

Melden Sie sich an der Weboberfläche an (Standard-IP-Adresse 192.168.0.1, admin/admin). Gehen Sie zu Switching > VLAN > 802.1Q VLAN, erstellen Sie ein VLAN, weisen Sie die Ports je nach Bedarf als Tagged oder Untagged zu.

Wie aktiviere ich die PoE-Stromversorgung an einem Port?

PoE ist standardmäßig auf allen PoE+ Ports (Ports 1 bis 24) aktiviert. Um es zu deaktivieren, gehen Sie zu PoE > PoE Config und deaktivieren Sie den entsprechenden Port. Um den Status zu überprüfen, verwenden Sie PoE > PoE Status.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie das Netzkabel und die Steckdose. Stellen Sie sicher, dass der Netzschalter auf ON steht. Wenn die Power-LED nicht leuchtet, wenden Sie sich an den TP-Link Support.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste an der Vorderseite des Switches etwa 10 Sekunden lang gedrückt, bis die LEDs blinken. Lassen Sie los, der Switch wird mit den Standardeinstellungen neu gestartet.

Wie aktualisiere ich die Firmware des T2600G-28MPS?

Laden Sie die neueste Firmware von der TP-Link-Website herunter. Gehen Sie in der Weboberfläche zu System Tools > Firmware Upgrade, wählen Sie die .bin-Datei aus und klicken Sie auf Upgrade. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Wie konfiguriere ich eine statische IP-Adresse für den Switch?

Gehen Sie in der Weboberfläche zu System > System Info > IP Setup, wählen Sie Statische IP und geben Sie IP-Adresse, Subnetzmaske und Gateway ein. Starten Sie den Switch neu, um die Änderungen zu übernehmen.

Wie aktiviere ich die Flusskontrolle (Flow Control)?

Gehen Sie zu Switching > Port Config, wählen Sie den Port aus und wählen Sie in der Spalte Flow Control Enabled. Klicken Sie auf Apply.

Wie sichere ich den Zugriff auf die Verwaltungsoberfläche?

Ändern Sie das Standard-Admin-Passwort unter System > System Info > Account. Aktivieren Sie HTTPS (System Tools > HTTPS) und beschränken Sie die zugelassenen IP-Adressen (Management > Access Control).

Welche Kabel werden für SFP-Verbindungen verwendet?

Verwenden Sie kompatible SFP-Module (1000BASE-SX, LX, usw.) und LC-Lichtwellenleiterkabel. Für Kupferverbindungen verwenden Sie Ethernet-Kabel der Kategorie Cat5e oder höher.

Wie diagnostiziere ich ein Problem mit der Netzwerkverbindung?

Überprüfen Sie die LED-Anzeigen: grün für Verbindung, orange für Aktivität. Verwenden Sie die Funktion Cable Test in der Oberfläche (System Tools > Cable Test), um fehlerhafte Kabel zu erkennen.

BEDIENUNGSANLEITUNG JetStream T2600G-28MPS TP-LINK

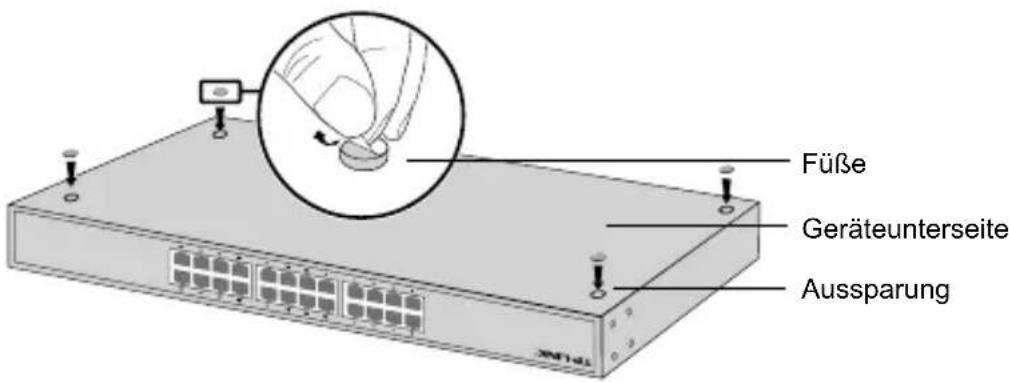

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

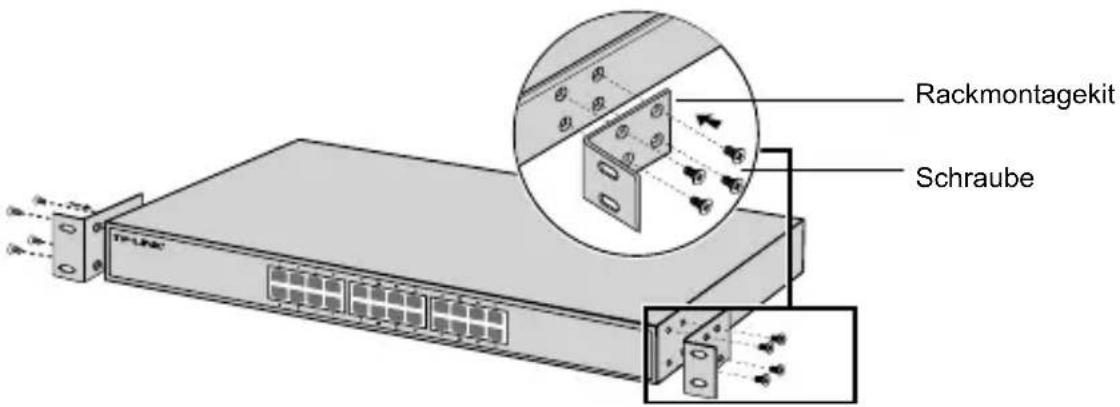

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.
2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

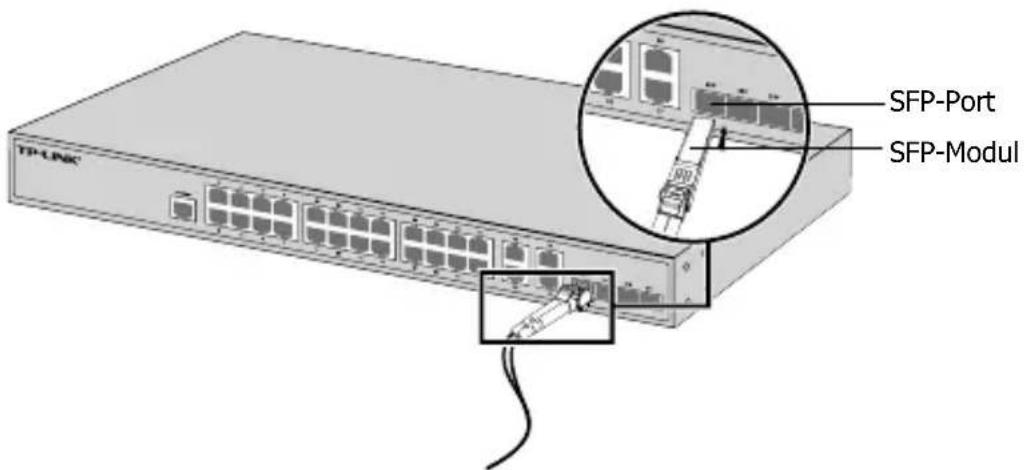

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
