Tuotetyyppi	Hallinnoitava gigabit-verkkokytkin
Malli	JetStream T1600G-52PS (TL-SG3452P)
Tuotemerkki	TP-Link
Porttien lukumäärä	48 RJ45-porttia 10/100/1000 Mbps PoE+ + 4 SFP-paikkaa
Virtalähde	Sisäinen, 100-240 V AC, 50/60 Hz
Virrankulutus	Enintään 470 W (maks. PoE-kuormalla)
Mitat (L x S x K)	440 x 260 x 44 mm (1U)
Paino	Noin 4,8 kg
Tärkeimmät toiminnot	PoE+ (budjetti 384 W), VLAN, QoS, linkkien ketjutus, suojaus, SNMP-hallinta, Web- ja CLI-käyttöliittymä
Asennus	Pöydälle (kumijalat mukana) tai telineeseen (asennuskulmat mukana)
Huolto ja puhdistus	Irrota virtajohto ennen puhdistusta, käytä kuivaa ja nukkaamatonta liinaa
Turvallisuus	Älä pura, älä altista vedelle, irrota virtajohto ukkosella
Käyttöönotto	Verkko- ja virtaliitäntä, pääsy osoitteella http://192.168.0.1 (oletus admin/admin)
Varaosat ja korjattavuus	Ei käyttäjän korjattavia osia; ota yhteyttä TP-Linkin tukeen korjauksia varten
Takuu	Valmistajan rajoitettu takuu (katso takuuaika ohjeista)
Käyttölämpötila	0 °C - 45 °C
Käyttökosteus	10 % - 90 % suhteellinen kosteus, ei tiivistyvää
Standardit	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af/at jne.

Usein kysytyt kysymykset - JetStream T1600G-52PS TP-LINK

Kuinka kytken kytkimen verkkooni?

Liitä Ethernet-kaapeli reitittimestä tai toisesta kytkimestä T1600G-52PS:n RJ45-porttiin. Voit myös käyttää SFP-portteja yhteensopivilla moduuleilla valokuituliitäntää varten.

Mikä on kytkimen oletus-IP-osoite ja miten pääsen siihen?

Oletus-IP-osoite on 192.168.0.1. Aseta tietokoneesi samaan aliverkkoon (esim. 192.168.0.x) ja avaa selain tällä osoitteella. Oletuskäyttäjätunnus ja -salasana ovat admin.

Kuinka palautan kytkimen tehdasasetuksiin?

Pidä RESET-painiketta painettuna noin 10 sekunnin ajan, kunnes System-portin LEDit vilkkuvat. Vapauta, kytkin käynnistyy uudelleen oletusasetuksilla.

Tukeeko kytkin PoE:ta ja mikä on kokonaisbudjetti?

Kyllä, 48 RJ45-porttia tukevat Power over Ethernet (PoE+) -tekniikkaa, jonka kokonaisbudjetti on 384 wattia IEEE 802.3af/at -standardin mukaisesti. Jokainen portti voi tuottaa jopa 30 wattia.

Kuinka asennan kytkimen telineeseen?

Käytä mukana toimitettuja asennuskulmia ja ruuvaa ne kytkimen sivuille. Kiinnitä sitten kokonaisuus telineeseen pulteilla (eivät sisälly). Varmista, että teline on vakaa ja maadoitettu.

Voinko käyttää muita kuin TP-Linkin SFP-moduuleja?

On suositeltavaa käyttää TP-Link-moduuleja yhteensopivuuden varmistamiseksi. Jotkut vakiomuotoiset SFP (Gigabit) -moduulit saattavat toimia, mutta TP-Link ei takaa niiden toimivuutta.

Kuinka määritän VLANin kytkimellä?

Siirry Web-käyttöliittymään, mene VLAN-osioon. Voit luoda VLANeja porttipohjaisesti tai 802.1Q-merkinnällä. Oletuksena kaikki portit ovat VLAN 1:ssä.

Mitä tehdä, jos LED-merkkivalot eivät syty?

Tarkista virtajohto ja sähköpistoke. Jos ongelma jatkuu, kytkin saattaa olla viallinen. Ota yhteyttä TP-Linkin tukeen. Älä yritä avata laitetta.

Tukeeko kytkin Link Aggregation (LACP) -toimintoa?

Kyllä, se tukee LACP:tä (IEEE 802.3ad) sekä manuaalista ketjutusta. Voit ryhmitellä jopa 8 porttia yhdeksi loogiseksi ryhmäksi Web-käyttöliittymän Linkkien ketjutus-osiossa.

Kuinka päivitän kytkimen laiteohjelmiston?

Lataa uusin laiteohjelmisto TP-Linkin verkkosivustolta. Web-käyttöliittymässä mene Huolto > Laiteohjelmiston päivitys, valitse tiedosto ja napsauta Päivitä. Älä katkaise virtaa toimenpiteen aikana.

KÄYTTÖOHJE JetStream T1600G-52PS TP-LINK

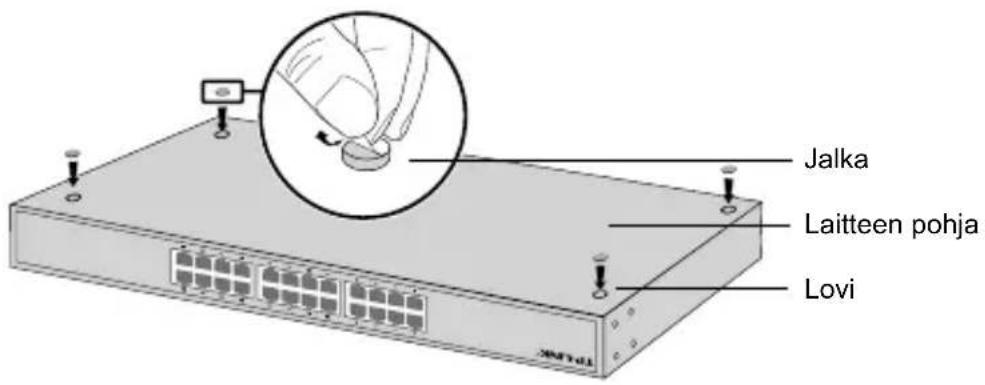

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

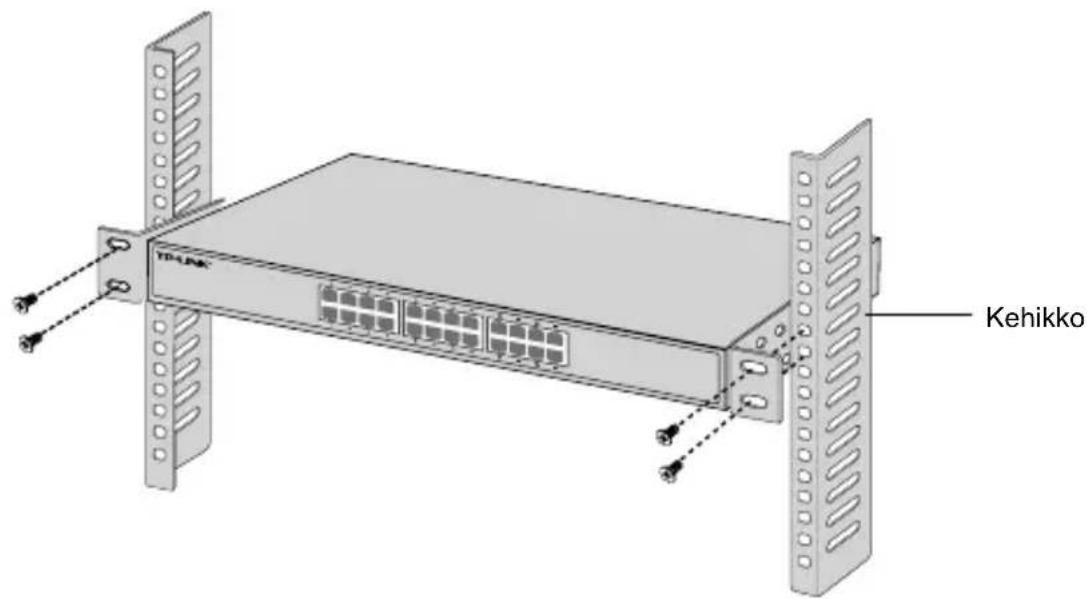

- Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
