Tuotetyyppi	Verkkokytkin
Merkki	TP-Link
Malli	JetStream T1500G-10MPS
Mitat (L x S x K)	268 x 162 x 44 mm
Paino	1,2 kg
Virtalähde	100-240 V AC, 50/60 Hz
Virrankulutus	135 W (max. PoE:llä)
Porttien määrä	10 Gigabit-porttia (8 PoE+, 2 SFP)
PoE	8 PoE+ -porttia (802.3at/af), budjetti 124 W
Hallintatyyppi	Smart Managed (Web, CLI)
Hallintaprotokollat	SNMP, RMON, VLAN, QoS, IGMP
Turvallisuus	ACL, 802.1X, Storm control, Port security
Tuuletus	Sisäinen tuuletin
Käyttölämpötila	0 °C – 45 °C
Käyttökosteus	10% – 90% RH (ei kondensoituva)
Asennus	Pöytä- tai telineasennus (kiinnikkeet mukana)
Huolto ja puhdistus	Irrota laite virtalähteestä, puhdista kuivalla ja nukkaamattomalla liinalla
Sähköturvallisuus	Irrota ennen puhdistusta; älä altista vedelle
Varaosat ja korjattavuus	Ei käyttäjän korjattavia osia; ota yhteys TP-Linkin tukeen
Rajoitettu takuu	Valmistajan rajoitettu takuu (katso ohjeet)
Pakkauksen sisältö	Kytkin, virtajohto, telinekiinnikkeet, ruuvit, kumijalat, asennusopas

Usein kysytyt kysymykset - JetStream T1500G-10MPS TP-LINK

Miten pääsen kytkimen asetusten web-käyttöliittymään?

Kytke kytkin verkkoosi ja aseta tietokoneesi IP-osoite aliverkkoon 192.168.0.x (peite 255.255.255.0). Avaa selain ja kirjoita http://192.168.0.1. Kirjaudu sisään oletuskäyttäjätunnuksella ja salasanalla: admin (pienillä kirjaimilla).

Miten palautan kytkimen tehdasasetuksiin?

Pidä kytkimen etupuolella olevaa Reset-painiketta painettuna noin 10 sekuntia ja vapauta. Kytkin käynnistyy uudelleen oletusasetuksilla.

Millaisia kaapeleita Ethernet-portit tukevat?

RJ45-portit tukevat Cat5e-, Cat6- ja Cat6a-kaapeleita jopa 1 Gbit/s:n nopeuksiin.

Miten käytän SFP-portteja?

SFP-portit hyväksyvät vakio SFP-moduuleja (1000BASE-SX, LX jne.). Työnnä SFP-moduuli paikalleen, kunnes se lukittuu. Poistaaksesi vedä varovasti metallisesta kielekkeestä.

Mikä on kytkimen kokonais-PoE-budjetti?

Kytkin tarjoaa kokonais-PoE-budjetin 124 W, jaettuna 8 PoE+-portille (30 W max per portti standardin 802.3at mukaisesti).

Miten suojaan kytkimen luvattomalta käytöltä?

Ota käyttöön turvaominaisuudet, kuten ACL, 802.1X ja Port Security hallintakäyttöliittymässä. Vaihda oletusadmin-salasana heti.

Voidaanko kytkin asentaa telineeseen?

Kyllä, telineasennuskiinnikkeet toimitetaan mukana. Kiinnitä kiinnikkeet kytkimen molemmille puolille mukana tulevilla ruuveilla, ja ruuvaa kytkin telineen kiskoihin sopivilla pulteilla (eivät sisälly).

Miten päivitän kytkimen laiteohjelmiston?

Lataa uusin laiteohjelmisto TP-Linkin verkkosivuilta. Kirjaudu verkkokäyttöliittymään, mene kohtaan System Tools > Firmware Upgrade, valitse tiedosto ja klikkaa Upgrade. Älä katkaise virtaa päivityksen aikana.

Mitä teen, jos kytkin ei käynnisty?

Tarkista, että virtajohto on kunnolla kytketty molemmista päistä. Testaa pistorasiaa toisella laitteella. Jos mikään merkkivalo ei syty, ota yhteys TP-Linkin tukeen.

Miten puhdistan kytkimen?

Ennen puhdistusta irrota kytkin sähköpistorasiasta. Käytä kuivaa ja nukkaamatonta liinaa pinnan pyyhkimiseen. Älä käytä nesteitä tai suihkeita.

KÄYTTÖOHJE JetStream T1500G-10MPS TP-LINK

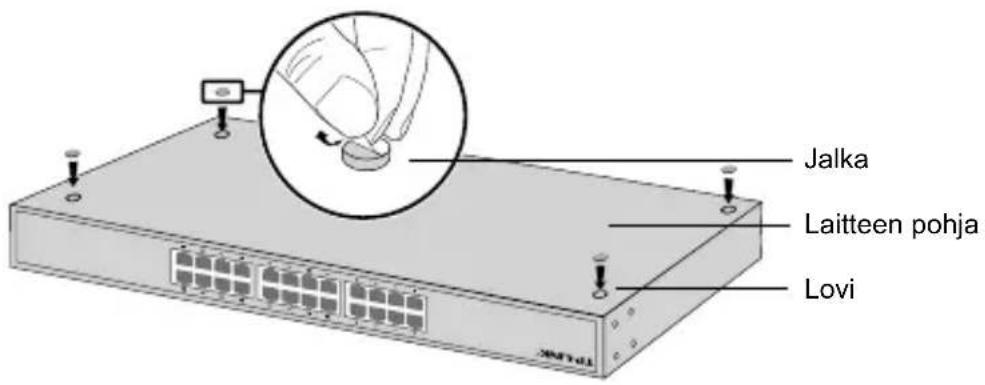

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Käännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

- Asennus kehikkoon

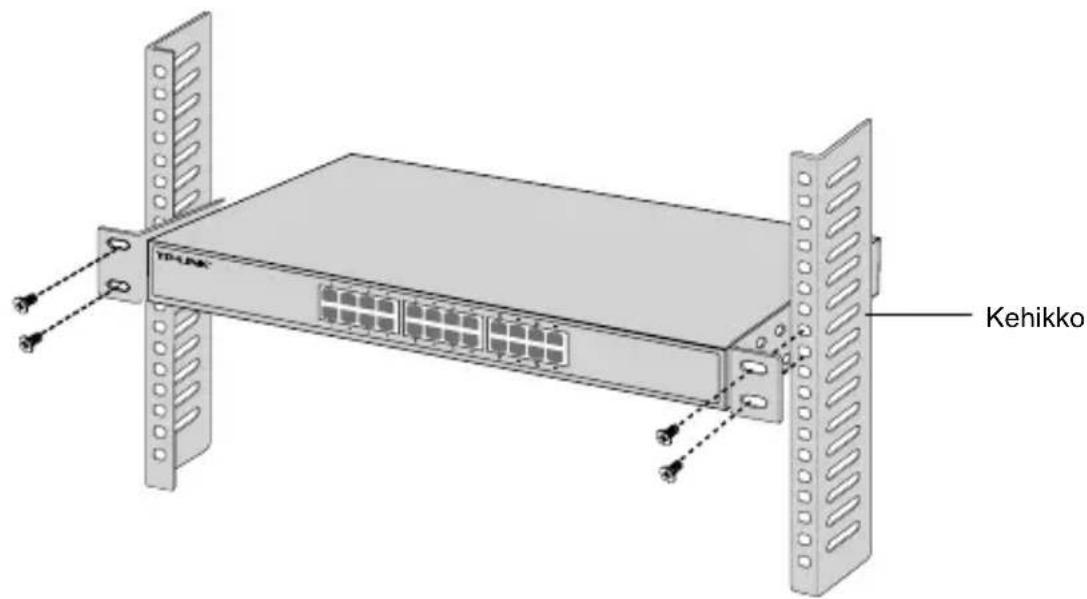

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitetty laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduuliin. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttää.

- Konsoliportti

Jos kytkimessä on konsoliportti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

1. Määritä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero välillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.
3. Kirjoita admin pienin kirjaimin sekä käyttäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:Ilä. Tästä on täsmällisemmät ohjeet CLI:n käyttöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoa keskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttöoppaassa.

Installatie

- Desktop installatie

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, täysin pois päältä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotettu laite on kuitenkin käyttövalmis.
• Älä avaa tätä tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajännitteelle ja muille vaaratekijöille. Sinetöidyn komponentin tai tuotteen avaaminen mitätöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tätä tuotetta lähellä vettä.

TP-LINK rajoitettu tuotetakuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJÄ LAILLISIA OIKEUKSIA, JA HÄNELLÄ VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINÄ MÄÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, että TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisällä materiaali- eikä valmistusvirheitä normaalissa, TP-LINK:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä päivämäärästä lukien, jona loppukäyttäjä sen alun perin hankki.
