JetStream T1500G-10MPS - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	TP-Link
Modèle	JetStream T1500G-10MPS
Dimensions (L x P x H)	268 x 162 x 44 mm
Poids	1,2 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	135 W (maximum avec PoE)
Nombre de ports	10 ports Gigabit (8 PoE+, 2 SFP)
PoE	8 ports PoE+ (802.3at/af), budget 124 W
Type de gestion	Smart Managed (Web, CLI)
Protocoles de gestion	SNMP, RMON, VLAN, QoS, IGMP
Sécurité	ACL, 802.1X, Storm control, Port security
Ventilation	Ventilateur interne
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10% à 90% HR (sans condensation)
Montage	Sur bureau ou en rack (équerres incluses)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et non pelucheux
Sécurité électrique	Débrancher avant nettoyage ; ne pas exposer à l'eau
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le support TP-Link
Garantie limitée	Garantie constructeur limitée (voir notice)
Contenu de la boîte	Commutateur, cordon d'alimentation, équerres de rack, kit de vis, pieds caoutchouc, guide d'installation

FOIRE AUX QUESTIONS - JetStream T1500G-10MPS TP-LINK

Comment accéder à l'interface web de configuration du switch ?

Connectez le switch à votre réseau et définissez l'adresse IP de votre ordinateur dans le sous-réseau 192.168.0.x (masque 255.255.255.0). Ouvrez un navigateur et saisissez http://192.168.0.1. Connectez-vous avec le nom d'utilisateur et mot de passe par défaut : admin (en minuscules).

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du switch pendant environ 10 secondes, puis relâchez. Le switch redémarrera avec les paramètres par défaut.

Quels sont les types de câbles supportés par les ports Ethernet ?

Les ports RJ45 supportent les câbles Cat5e, Cat6 et Cat6a pour des débits allant jusqu'à 1 Gbit/s.

Comment utiliser les ports SFP ?

Les ports SFP acceptent des modules SFP standards (1000BASE-SX, LX, etc.). Insérez le module SFP dans l'emplacement jusqu'à ce qu'il s'enclenche. Pour le retirer, tirez doucement la languette métallique.

Quel est le budget PoE total du switch ?

Le switch fournit un budget PoE total de 124 W, réparti sur les 8 ports PoE+ (30 W max par port en standard 802.3at).

Comment sécuriser le switch contre les accès non autorisés ?

Activez les fonctionnalités de sécurité comme ACL, 802.1X, et Port Security dans l'interface de gestion. Changez immédiatement le mot de passe admin par défaut.

Le switch peut-il être monté en rack ?

Oui, des équerres de montage en rack sont fournies. Fixez les équerres de chaque côté du switch à l'aide des vis incluses, puis vissez le switch sur les rails du rack avec des boulons adaptés (non fournis).

Comment mettre à jour le firmware du switch ?

Téléchargez le dernier firmware depuis le site Web de TP-Link. Connectez-vous à l'interface web, allez dans System Tools > Firmware Upgrade, sélectionnez le fichier et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si le switch ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché des deux côtés. Testez la prise électrique avec un autre appareil. Si aucun voyant ne s'allume, contactez le support TP-Link.

Comment nettoyer le switch ?

Avant tout nettoyage, débranchez le switch de la prise électrique. Utilisez un chiffon sec et non pelucheux pour essuyer la surface. N'utilisez pas de liquides ni de sprays.

MODE D'EMPLOI JetStream T1500G-10MPS TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.

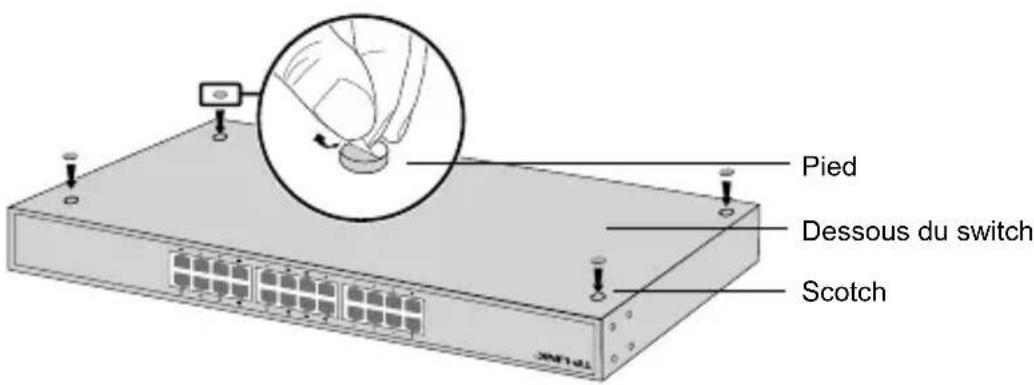

2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

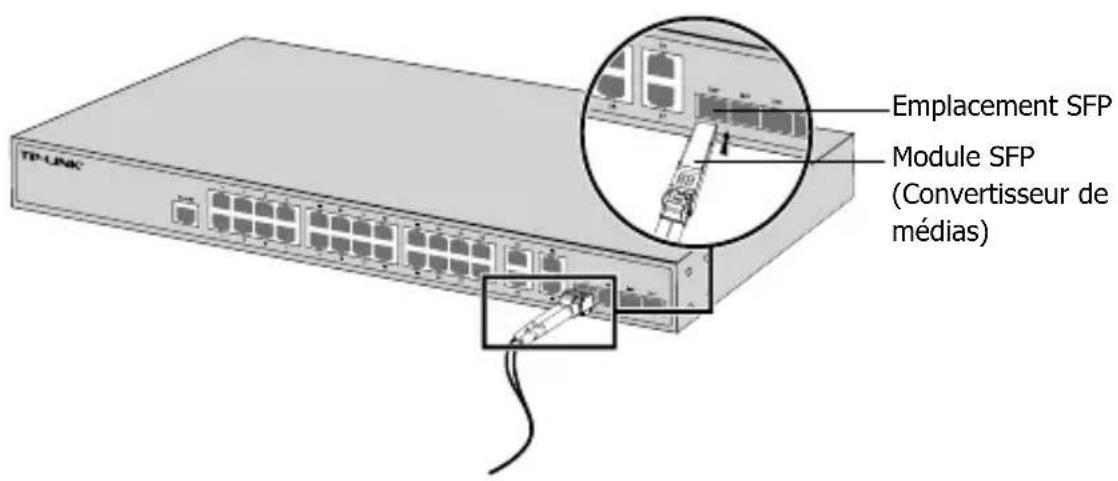

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
