Produkttype	Netværksswitch
Mærke	TP-Link
Model	JetStream T1500G-10MPS
Dimensioner (L x B x H)	268 x 162 x 44 mm
Vægt	1,2 kg
Strømforsyning	100-240 V AC, 50/60 Hz
Strømforbrug	135 W (maks. med PoE)
Antal porte	10 Gigabit porte (8 PoE+, 2 SFP)
PoE	8 PoE+ porte (802.3at/af), budget 124 W
Administrationstype	Smart Managed (Web, CLI)
Administrationsprotokoller	SNMP, RMON, VLAN, QoS, IGMP
Sikkerhed	ACL, 802.1X, Storm control, Port security
Ventilation	Intern ventilator
Driftstemperatur	0 °C til 45 °C
Driftsfugtighed	10% til 90% RF (uden kondens)
Montering	På bord eller i rack (beslag medfølger)
Vedligeholdelse og rengøring	Tag stikket ud, rengør med en tør og fnugfri klud
Elektrisk sikkerhed	Tag stikket ud før rengøring; må ikke udsættes for vand
Reservedele og reparationsmuligheder	Ingen brugerreparerbare dele; kontakt TP-Link support
Begrænset garanti	Begrænset producentgaranti (se vejledning)
Indhold i kassen	Switch, strømkabel, rackbeslag, skruesæt, gummifødder, installationsvejledning

Ofte stillede spørgsmål - JetStream T1500G-10MPS TP-LINK

Hvordan får jeg adgang til switchens webkonfigurationsgrænseflade?

Tilslut switchen til dit netværk og indstil din computers IP-adresse til undernet nr. 192.168.0.x (maske 255.255.255.0). Åbn en browser og indtast http://192.168.0.1. Log ind med standardbrugernavn og -adgangskode: admin (små bogstaver).

Hvordan nulstiller jeg switchen til fabriksindstillingerne?

Hold Reset-knappen på forsiden af switchen nede i ca. 10 sekunder, og slip den derefter. Switchen genstarter med standardindstillingerne.

Hvilke kabeltyper understøttes af Ethernet-portene?

RJ45-porte understøtter Cat5e, Cat6 og Cat6a kabler til hastigheder op til 1 Gbit/s.

Hvordan bruger jeg SFP-portene?

SFP-porte accepterer standard SFP-moduler (1000BASE-SX, LX osv.). Indsæt SFP-modulet i sporet, indtil det klikker på plads. For at fjerne det skal du trække forsigtigt i metal-tappen.

Hvad er det samlede PoE-budget for switchen?

Switchen leverer et samlet PoE-budget på 124 W, fordelt på de 8 PoE+ porte (30 W maks. pr. port i henhold til standard 802.3at).

Hvordan sikrer jeg switchen mod uautoriseret adgang?

Aktivér sikkerhedsfunktioner som ACL, 802.1X og Port Security i administrationsgrænsefladen. Skift straks standard admin-adgangskoden.

Kan switchen monteres i et rack?

Ja, rackmonteringsbeslag medfølger. Fastgør beslagene på hver side af switchen med de medfølgende skruer, og skru derefter switchen fast på rackets skinner med passende bolte (medfølger ikke).

Hvordan opdaterer jeg switchens firmware?

Download den nyeste firmware fra TP-Links hjemmeside. Log ind på webgrænsefladen, gå til System Tools > Firmware Upgrade, vælg filen, og klik på Upgrade. Afbryd ikke strømmen under opdateringen.

Hvad gør jeg, hvis switchen ikke tænder?

Kontrollér, at strømkablet er tilsluttet i begge ender. Test stikkontakten med et andet apparat. Hvis ingen lys tænder, skal du kontakte TP-Link support.

Hvordan rengør jeg switchen?

Før rengøring skal du tage stikket ud af stikkontakten. Brug en tør og fnugfri klud til at tørre overfladen af. Brug ikke væsker eller spray.

BRUGSANVISNING JetStream T1500G-10MPS TP-LINK

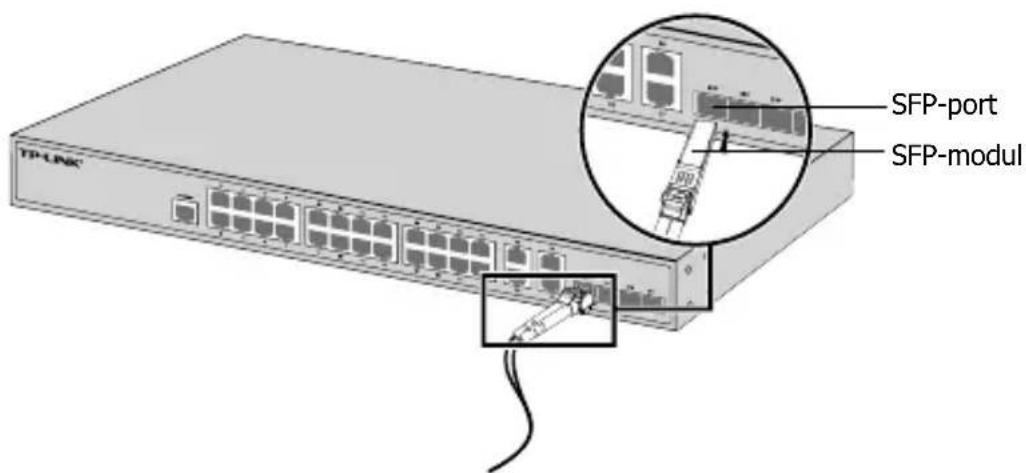

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

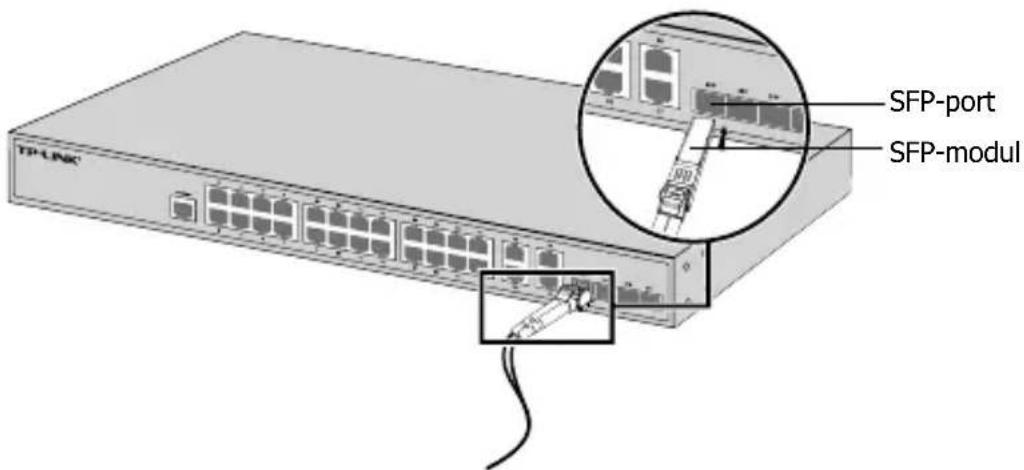

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
