JetStream T1500G-10MPS - Nätverksswitch TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Nätverksswitch
Märke	TP-Link
Modell	JetStream T1500G-10MPS
Mått (Längd x Djup x Höjd)	268 x 162 x 44 mm
Vikt	1,2 kg
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	135 W (max med PoE)
Antal portar	10 Gigabit-portar (8 PoE+, 2 SFP)
PoE	8 PoE+-portar (802.3at/af), budget 124 W
Hanteringstyp	Smart Managed (Web, CLI)
Hanteringsprotokoll	SNMP, RMON, VLAN, QoS, IGMP
Säkerhet	ACL, 802.1X, Storm control, Port security
Ventilation	Intern fläkt
Drifttemperatur	0 °C till 45 °C
Driftfuktighet	10% till 90% RF (utan kondensation)
Montering	På skrivbord eller i rack (vinklar medföljer)
Underhåll och rengöring	Koppla bort enheten, rengör med en torr och luddfri trasa
Elsäkerhet	Koppla bort före rengöring; utsätt inte för vatten
Reservdelar och reparerbarhet	Inga användarreparbara delar; kontakta TP-Link support
Begränsad garanti	Begränsad tillverkargaranti (se manual)
Förpackningens innehåll	Switch, strömkabel, rackvinklar, skruvsats, gummifötter, installationsguide

Vanliga frågor - JetStream T1500G-10MPS TP-LINK

Hur kommer jag åt swichens webbgränssnitt för konfiguration?

Anslut switchen till ditt nätverk och ställ in din dators IP-adress i undernätet 192.168.0.x (mask 255.255.255.0). Öppna en webbläsare och ange http://192.168.0.1. Logga in med standardanvändarnamn och lösenord: admin (gemener).

Hur återställer jag switchen till fabriksinställningarna?

Håll ned Reset-knappen på switchens framsida i cirka 10 sekunder och släpp sedan. Switchen startar om med standardinställningarna.

Vilka typer av kablar stöds av Ethernet-portarna?

RJ45-portarna stöder kablar av typ Cat5e, Cat6 och Cat6a för hastigheter upp till 1 Gbit/s.

Hur använder jag SFP-portarna?

SFP-portarna accepterar standard SFP-moduler (1000BASE-SX, LX, etc.). Sätt i SFP-modulen i uttaget tills den klickar på plats. För att ta bort den, dra försiktigt i metallfliken.

Vad är den totala PoE-budgeten för switchen?

Switchen ger en total PoE-budget på 124 W, fördelad på de 8 PoE+-portarna (30 W max per port enligt standard 802.3at).

Hur skyddar jag switchen mot obehörig åtkomst?

Aktivera säkerhetsfunktioner som ACL, 802.1X, och Port Security i hanteringsgränssnittet. Ändra omedelbart standardlösenordet admin.

Kan switchen monteras i rack?

Ja, rackmonteringsvinklar medföljer. Fäst vinklarna på varje sida av switchen med de medföljande skruvarna, skruva sedan fast switchen på rackets skenor med lämpliga bultar (medföljer inte).

Hur uppdaterar jag switchens firmware?

Ladda ner den senaste firmwaren från TP-Links webbplats. Logga in på webbgränssnittet, gå till System Tools > Firmware Upgrade, välj filen och klicka på Upgrade. Stäng inte av strömmen under uppdateringen.

Vad gör jag om switchen inte slås på?

Kontrollera att strömkabeln är ordentligt ansluten i båda ändar. Testa eluttaget med en annan enhet. Om ingen lampa tänds, kontakta TP-Link support.

Hur rengör jag switchen?

Innan rengöring, koppla bort switchen från eluttaget. Använd en torr och luddfri trasa för att torka av ytan. Använd inga vätskor eller sprayer.

BRUKSANVISNING JetStream T1500G-10MPS TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.
2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

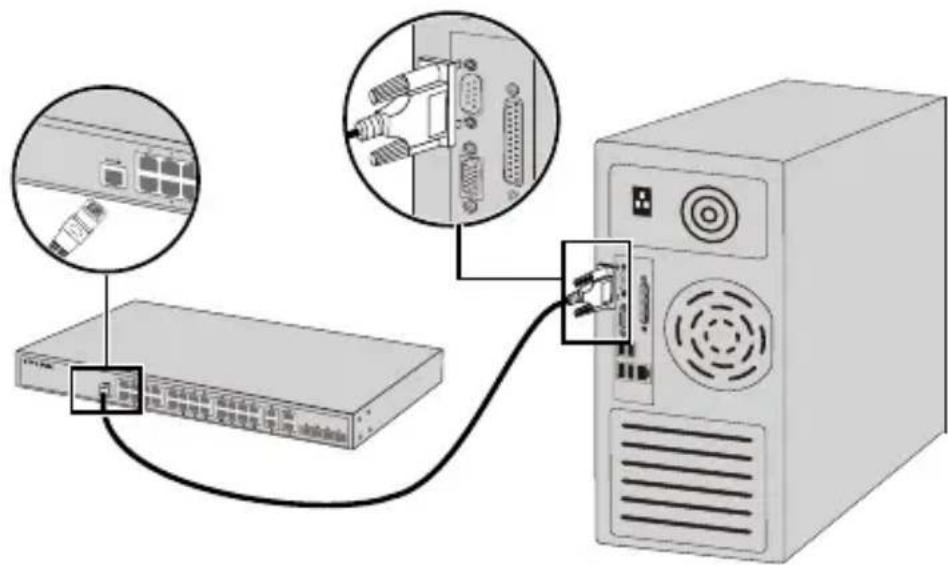

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
