ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 58G904 Graphite

GR ΕΓΧΕΙΡ'ΙΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡΗΣΤΗ)......86

GR ΕΓΧΕΙΡ'ΙΔΙΟ ΜΕΤΑΦΡΑΣΗΣ (ΧΡ'ΗΣΤΗ)

Γεννήτρια: 58G904

ΣΗΜΕΪΩΣΗ: ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΓΗΣΕΤΕ ΤΟΝ ΕΞΟΠΛΙΣΜΟ, ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΠΑΡΩΝ ΕΓΧΕΙΡΪΔΙΟ ΚΑΙ ΦΥΛΑΞΕΤΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ. ΆΤΟΜΑ ΠΟΥ ΔΕΝ ΈΧΟΥΝ ΔΙΑΒΑΣΕΙ ΤΙΣ ΟΔΗΓΓΙΕΣ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΠΡΑΓΜΑΤΟΠΟΙΟΥΝ ΤΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ, ΤΗ ΡΥΘΜΙΣΗ ΉΗ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ. ΦΥΛΑΞΕΤΟ ΤΟ ΠΑΡΩΝ ΕΓΧΕΙΡΪΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.

ΕΙΔΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΓΙΑΣ ΣΗΜΕΙΩΣΗ!

Διαβάστε προσεκτικά τις οδηγίες λειτουργίας, ακολουθήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές. Η συσκευή έχει σχεδιαστεί για ασφαλή λειτουργία. Παρ' όλα αυτά: η εγκατάσταση, η συντήρηση και η λειτουργία της συσκευής μπορεί να είναι επικίνδυνες. Ακολουθώντας τις παρακάτω διαδικασίες θα μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας, τραυματισμού και θα μειώσετε το χρόνο εγκατάστασης της συσκευής

ΠΡΟΕΙΔΟΠΟΓΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΝΤΙΖΕΛΟΓΕΝΝΛΗΤΡΙΑΣ

1. ΤΑ ΚΑΥΣΑΈΡΙΑ ΑΠΟ ΤΟΝ ΚΙΝΗΤΗΡΑ ΕΣΩΤΕΡΙΚΗΣ ΚΑΥΣΗΣ Ε'ΙΝΑΙ ΔΗΛΗΤΗΡΙΩΔΗ.

- Ποτέ μη λειτουργείτε κινητήρα εσωτερικής καύσης σε κλειστό χώρο, καθώς υπάρχει κίνδυνος δηλητηρίασης ή ακόμη και θανάτου μετά από σύντομη παραμονή σε τέτοιες συνθήκες. Ο κινητήρας εσωτερικής καύσης έχει σχεδιαστεί για λειτουργία σε καλά αεριζόμενο περιβάλλον.

2. TA KA'YΣIMA K'INHΣΗΣ Ε'INAΙ Ε'ΥΦΛΕΚΤΑ ΚΑΙ ΤΟΞΙΚΑ

• Εάν το καύσιμο χυθεί στο γαστρεντερικό σύστημα, στην αναπνευστική οδό ή στα μάτια, αναζητήστε αμέσως ιατρική βοήθεια. Εάν το καύσιμο χυθεί στο δέρμα ή στα ρούχα, πρέπει να ξεπλυθεί αμέσως με νερό και σαπούνι και να αλλάξετε αμέσως τα ρούχα.
• Όταν χρησιμοποιείτε ή μετακινείτε τη γεννήτρια, βεβαιωθείτε ότι βρίσκεται στη σωστή θέση. Η διατήρηση της γεννήτριας σε κλίση μπορεί να προκαλέσει διαρροή καυσίμου από το καρμπυρατέρ ή τη δεξαμενή.
• Απαγορεύεται το κάπνισμα και η προσέγγιση με ανοιχτή φλόγα κατά τη λειτουργία της γεννήτριας.

3. Ο ΚΙΝΗΤΗΡΑΣ ΕΣΩΤΕΡΙΚΗΣ ΚΑΥΣΗΣ Ή Ο ΣΩΛΗΝΑΣ ΕΞΑΤΜΙΣΗΣ ΜΠΟΡΕΙ ΝΑ Ε'ΙΝΑΙ ΚΑΥΤΟΣ

- Η γεννήτρια θα πρέπει να τοποθετείται σε σημείο που δεν είναι πιθανό να την αγγίξουν περαστικοί, συμπεριλαμβανομένων των παιδιών.

• Αποφύγετε την τοποθέτηση εύφλεκτων υλικών κοντά στον σωλήνα εξαγωγής ενός κινητήρα εσωτερικής καύσης που λειτουργεί.
• Η γεννήτρια θα πρέπει να τοποθετείται σε απόσταση τουλάχιστον 1 μέτρου από κτίριο ή άλλο εξοπλισμό, ώστε να μην υπερθερμαίνεται η γεννήτρια.
• Το σύστημα εξάτρισης θερμαίνεται σε υψηλές θερμοκρασίες κατά τη λειτουργία και παραμένει ζεστό όταν ο κινητήρας σταματά.

4. ΑΠΟΦΥΓΗ ΤΗΣ ΠΙΘΑΝΟΤΗΤΑΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

• Ποτέ μη λειτουργείτε τη γεννήτρια σε συνθήκες υγρασίας.
• Μην αγγίζετε ποτέ τα εξαρτήματα της γεννήτριας με βρεγμένα χέρια, καθώς υπάρχει κίνδυνος ηλεκτροπληξίας.
• Η γεννήτρια πρέπει να γειωθεί πριν από τη χρήση.
• Μην τοποθετείτε καλώδια μεταγωγής πάνω ή κάτω από τη γεννήτρια.

5. ΣΗΜΕΙΩΣΕΙΣ ΣΥΝΔΕΣΗΣ

• Μην συνδέετε τη γεννήτρια στο κανονικό δίκτυο.
• Μην συνδέετε τη γεννήτρια παράλληλα με άλλη γεννήτρια.
• Μην τροφοδοτείτε ηλεκτρονικές συσκευές όπως radióφωνα, τηλεοράσεις, οικιακούς κινηματογράφους, εγκαταστάσεις SAT, υπολογιστές κ.λπ.

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛ'Η ΧΡ'ΗΣΗ ΤΗΣ ΗΛΕΚΤΡΙΚ'ΗΣ ΓΕΝΝ'ΗΤΡΙΑΣ ΝΤ'ΙΖΕΛ

- Διαβάστε προσεκτικά αυτό το εγχειρίδιο για να εξοικειωθείτε καλά με τον εξοπλισμό που αγοράσατε. Δώστε προσοχή στη χρήση της γεννήτριας, στους περιορισμούς της και στους πιθανούς κινδύνους που ενυπάρχουν σε αυτού του είδους τα προϊόντα.

- Η γεννήτρια πρέπει να τοποθετηθεί σε σταθερή επιφάνεια.

- Το φορτίο της γεννήτριας πρέπει να είναι εντός των ορίων που καθορίζονται στην πινακίδα τύπου. Η υπερφόρτωση μπορεί να οδηγήσει σε βλάβη της γεννήτριας ή σε μείωση της διάρκειας ζωής.

- Ο κινητήρας δεν πρέπει να λειτουργεί με υπερβολική ταχύτητα. Δεν πρέπει να γίνονται αυθαίρετες αλλαγές στο σχεδιασμό της γεννήτριας για την αύξηση ή τη μείωση της ταχύτητας του κινητήρα της μονάδας.

- Ποτέ μην χρησιμοποιείτε γεννήτρια που της λείπουν εξαρτήματα, δεν έχει προστατευτικά καλύμματα κ.λπ.

- Η γεννήτρια δεν πρέπει να λειτουργεί ή να αποθηκεύεται σε υγρές ή υγρές συνθήκες. Η γεννήτρια δεν πρέπα να τοποθετείται σε ιδιαίτερα αγώγιμες επιφάνειες, όπως μεταλλικές πλατφόρμες κ.λπ. Ωστόσο, εάν δεν μπορούν να αποφευχθούν τέτοιες συνθήκες, τότε θα πρέπει να φοριούνται λαστιχένια γάντια και υποδήματα.

- Διατηρείτε τη γεννήτρια καθαρή, ώστε να μην υπάρχουν πάνω της ίχνη λαδιού, λάσπης ή άλλων υπολειμμάτων.

- Τα καλώδια προέκτασης, τα καλώδια τροφοδοσίας και όλος ο άλλος ηλεκτρικός εξοπλισμός πρέπει να είναι σε καλή κατάσταση. Ποτέ μην χειρίζεστε ηλεκτρικό εξοπλισμό που έχει κατεστραμμένα καλώδια τροφοδοσίας.

Εάν έχετε υποστεί ηλεκτροπληξία, αναζητήστε αμέσως ιατρική βοήθεια.

- Ποτέ μη λειτουργείτε τη γεννήτρια υπό τις ακόλουθες συνθήκες:

- Η ταχύτητα του κινητήρα δεν σταθεροποιείται.

- Δεν υπάρχει συλλογή ηλεκτρικής ενέργειας.

- Έχει προκληθεί υπερθέρμανση του καταναλωτή ηλεκτρικής ενέργειας.

- Υπάρχουν σπινθήρες στις ηλεκτρικές συνδέσεις.

- Κατεστραμμένες υποδοχές.

- Τα διαστήματα ανάφλεξης συμβαίνουν στον κινητήρα εσωτερικής καύσης.

- Εμφανίζονται υπερβολικοί κραδασμοί.

- Εμφανίζονται φλόγες ή καπνός.

- Το δωμάτιο στο οποίο βρίσκεται η γεννήτρια είναι κλειστό.

- Βρέχει ή επικρατεί κακοκαιρία.

- Σε περιβάλλον με υψηλό κίνδυνο πυρκαγιάς.

- Ελέγχετε περιοδικά το σύστημα τροφοδοσίας καυσίμου για διαρροές ή σημάδια βλάβης, όπως τριβή ή γήρανση της γραμμής καυσίμου, ζημιά στο ρεζερβουάρ ή στο πώμα πλήρωσης καυσίμου. Όλες οι βλάβες πρέπει να αποκατασταθούν πριν από την εκκίνηση της γεννήτριας.

- Η γεννήτρια μπορεί να χρησιμοποιηθεί, να λεπουργήσει και να γεμίσει με καύσιμα μόνο υπό τις ακόλουθες συνθήκες:

- Με καλό εξαερισμό - αποφύγετε χώρους και περιοχές όπου θα μπορούσαν να συσσωρευτούν ατμοί ή αναθυμιάσεις, όπως εκσκαφές, κελάρια, καταφύγια, χώροι εξάτμισης, χώροι υδροσυλλεκτών σκαφών αναψυχής. Η ροή του αέρα και η κατάλληλη θερμοκρασία είναι πολύ σημαντικές. Η θερμοκρασία δεν πρέπει να υπερβαίνει τους 40°C.

- Οι αναθυμιάσεις πρέπει να απομακρύνονται από το περίβλημα μέσω ενός ανθεκτικού στη θερμότητα αγωγού. Τα καυσαέρια περιέχουν μονοξείδιο του άνθρακα, το οποίο είναι άσσμο και άόρατο. Εάν επιτραπεί η εισπνοή του, μπορεί να προκληθεί σοβαρή δηλητηρίαση, ακόμη και θάνατος.

- Γεμίστε τη δεξαμενή της γεννήτριας με καύσιμο σε καλά φωτισμένους χώρους. Αποφύγετε τη διαρροή καυσίμου. Ποτέ μην ανεφοδιάζετε τη δεξαμενή με τον κινητήρα σε λειτουργία. Περιμένετε πάντα να κρυώσε ελαφρώς ο κινητήρας πριν ρίξετε καύσιμο.

- Τόσο ο σιγαστήρας όσο και το φίλτρο αέρα πρέπει πάντα να είνα τοποθετημένα και να παραμένουν σε καλή κατάσταση, καθώς προστατεύουν από τη διαφυγή φλόγας σε περίπτωση καύσης του μίγματος στον αγωγό εισαγωγής.

- Κρατήστε εύφλεκτα υλικά μακριά από τη γεννήτρια.

- Κατά τη λεπουργία της γεννήτριας, μην φοράτε χαλαρά ρούχα, κοσμήματα ή οτιδήποτε άλλο μπορεί να πιαστεί κατά την εκκίνηση ή από τα περιστρεφόμενα εξαρτήματα της γεννήτριας.

- Η γεννήτρια πρέπει να φτάσει στην ταχύτητα λειτουργίας της πριν από τη σύνδεση του ηλεκτρικού φορτίου. Το ηλεκτρικό φορτίο πρέπει να αποσυνδεθεί πριν από την απενεργοποίηση του κινητήρα εσωτερικής καύσης.

- Προκειμένου να αποφευχθούν επικίνδυνες κυματισμοί ισχύος που θα μπορούσαν να προκαλέσουν ζημιά στον εξοπλισμό, ο κινητήρας εσωτερικής καύσης δεν πρέπει να ακινητοποιείται λόγω εξάντλησης του καυσίμου όταν είναι συνδεδεμένο ηλεκτρικό φορτίο.

• Μην εισάγετε τίπτοτα μέσα από τις σχισμές εξαερισμού ακόμη και όταν η γεννήτρια δεν λειτουργεί. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στη γεννήτρια ή να οδηγήσει σε τραυματισμό.
• Πριν από τη μεταφορά της γεννήτριας σε μηχανοκίνητο όχημα, αδειάστε το ρεζερβουάρ της για να αποφύγετε πιθανή διαρροή καισίμου.
• Χρησιμοποιείτε κατάλληλες μεθόδους ανύψωσης όταν μετακινείτε τη γεννήτρια από θέση σε θέση. Οι ακατάλληλες μέθοδοι ανύψωσης μπορεί να προκαλέσουν τραυματισμό.
• Για να αποφύγετε εγκαύματα, μην αγγίζετε τον σγαστήρα του κινητήρα ή άλλα μέρη του κινητήρα εσωτερικής καύσης ή της γεννήτριας που μπορεί να ζεσταθούν κατά τη λειτουργία.
• Μην συνδυάζετε τη γεννήτρια με άλλες πηγές ηλεκτρικής ενέργειας.
• Φοράτε προστασία για τα αυτιά.
• Όλες οι επισκευές πρέπει να εκτελούνται από το τμήμα σέρβις του κατασκευαστή.

ΠΡΟΣΟΧΗ! Παρά τον εγγενώς ασφαλή σχεδιασμό, τη χρήση μέτρων ασφαλείας και πρόσθετων μέτρων προστασίας, υπάρχει πάντα κίνδυνος υπολειπόμενου τραυματισμού κατά τη λειτουργία.

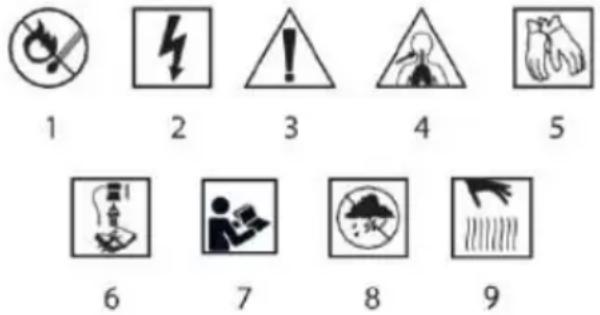

ΕΙΚΟΝΟΓΡΑΜΜΑΤΑ ΚΑΙ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

1 2 3 4 5 6 7 8 9

1. Κίνδυνος πυρκαγιάς
2. Ζωντανός εξοπλισμός
3. Προσοχή Λάβετε ειδικές προφυλάξεις
4. Κίνδυνος δηλητηρίασης από καυσαέρια
5. Χρήση προστατευτικών γαντιών
6. Σβήστε τον κινητήρα και αφαιρέστε το καλώδιο από το μπουζί πριν εκτελέσετε εργασίες συντήρησης ή επισκευής.
7. Διαβάστε τις οδηγίες λειτουργίας, τηρήστε τις προειδοποιήσεις και τους όρους ασφαλείας που περιέχονται σε αυτές!
8. Προστασία από την υγρασία
9. Προσοχή θερμό στοιχείο.

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΤΟΙΧΕ'ΙΩΝ

Η ακόλουθη αρίθμηση αναφέρεται στα στοιχεία της συσκευής που εμφανίζονται στις σελίδες γραφικών του παρόντος εγχειριδίου.

Ονομασία	Περιγραφή
1	Λαβή μεταφοράς
2	Καπάκι πλήρωσης καυσίμου
3	Βαλβίδα καρμπυρατέρ
4	Καλώδιο μίζας
5	Φίλτρο αέρα
6	Κινητήρας εσωτερικής καύσης
7	Αποσβεστήρες κραδασμών
8	Ένδειξη στάθμης λαδιού (λαβίδα)
9	Καπάκι πλήρωσης λαδιού
10	Γεννήτρια ισχύος
11	Πίνακας μονάδας
12	Έξοδος εξάτμισης/ σιγαστήρας
13	Δεξαμενή καυσίμου
14	Ένδειξη στάθμης καυσίμου
15	Μοχλός αναρρόφησης

* Ενδέχεται να υπάρχουν διαφορές μεταξύ του γραφικού και του πραγματικού προϊόντος

ΣΚΟΠΟΣ

Η γεννήτρια είναι μια συσκευή που μετατρέπει τη μηχανική ενέργεια σε ηλεκτρική. Η πηγή ισχύος της είναι ένας κινητήρας εσωτερικής καύσης. Η γεννήτρια είναι ιδανική όταν δεν υπάρχει μόνιμη πηγή ηλεκτρικής ενέργειας. Είναι ιδανική ως πηγή ενέργειας έκτακτης ανάγκης σε στίτια, κατασκηνώσεις, εξοχικές κατοικίες κ.λπ. Η γεννήτρια μπορά να

χρησιμοποιθεί για την τροφοδοσία συσκευών ότως ηλεκτρικά εργαλεία, λαμπτήρες πυρακτώσεως, συσκευές θέρμανσης και παρόμοιες συσκευές που απαιτούν εναλλασσόμενο ρεύμα 230 V.

Η γεννήτρια δεν απαιτεί σχεδόν καμία συντήρηση.

Μην κάνετε κακή χρήση της γεννήτριας

ΛΕΙΤΟΥΡΓΙΑ ΤΗΣ ΣΥΣΚΕΥΗΣ

ΠΡΟΕΤΟΙΜΑΣ'ΙΑ ΓΙΑ ΕΡΓΑΣ'ΙΑ

Μην συνδέετε καταναλωτές με τη μορφή οποιουδήποτε ηλεκτρικού εξοπλισμού πριν από την εκκίνηση του κινητήρα. Το ρεζερβουάρ δεν πρέπει να γεμίζει πάνω από την επιτρεπόμενη μέγιστη στάθμη, καθώς το καύσιμο μπορεί να εκρεύσει καθώς διαστέλλεται λόγω της αύξησης της θερμοκρασίας κατά τη λειτουργία του κινητήρα.

Κατά την πλήρωση καυσίμου πρέπει να τηρούνται οι ακόλουθοι κανόνες:

• ο κινητήρας δεν μπορεί να λειτουργήσει.
  • το καύσιμο δεν πρέπει να χυθεί.

ΓΕΪΩΣΗ ΤΗΣ ΓΕΝΝΛΗΤΡΙΑΣ

Ο ακροδέκτης γείωσης της γεννήτριας βρίσκεται στον πίνακα της γεννήτριας Εικ. Β10 και συνδέεται με τα μη αγώγιμα μεταλλικά μέρη της γεννήτριας και με τους ακροδέκτες γείωσης κάθε πρίζας.

Πριν χρησιμοποιήσετε τον ακροδέκτη γείωσης, συμβουλευτείτε έναν εξειδικευμένο ηλεκτρολόγο, έναν ηλεκτρολόγο επιθεωρητή ή μια τοπική υπηρεσία με δικαιοδοσία στους τοπικούς κανονισμούς ή διατάξεις που ισχύουν για την προβλεπόμενη χρήση της γεννήτριας.

Για την αποφυγή ηλεκτροπληξίας από ελαττωματικό εξοπλισμό, η γεννήτρια πρέπει να είναι γειωμένη. Συνδέστε ένα τμήμα μονόκλωνου καλωδίου τροφοδοσίας (σύρμα) με μεγάλη διατομή (τουλάχιστον 4mm²) μεταξύ του ακροδέκτη γείωσης σχήματος Β10 και της ράβδου γείωσης που έχει μπει στο έδαφος. Οι γεννήτριες διαθέτουν γείωση συστήματος που συνδέει τα εξαρτήματα του πλαισίου της γεννήτριας με τους ακροδέκτες γείωσης στις πρίζες εξόδου εναλλασσόμενου ρεύματος. Η γείωση συστήματος δεν συνδέεται με τον ουδέτερο αγωγό εναλλασσόμενου ρεύματος. Εάν η γεννήτρια ελεγχθεί με έναν ελεγκτή πριζών, θα δείξει την ίδια κατάσταση του κυκλώματος γείωσης όπως για τις οικιακές πρίζες.

ΔΙΑΡΡΟΪΗ ΠΕΤΡΕΛΑΪΟΥ

• Πριν από την πρώτη εκκίνηση της γεννήτριας, πραετοιμάστε 0,6 λίτρα λαδιού τύπου SAE 15W30. Ξεβιδώστε την τάπα πλήρωσης λαδιού εικ. A9 και ρίξτε την καθορισμένη ποσότητα λαδιού. Ελέγξτε τη στάθμη λαδιού εικ. A8 και βιδώστε την τάπα πλήρωσης λαδιού εικ. A9.
• Γεμίστε τη δεξαμενή καυσίμου εικ. Α13 με αμόλυβδη βενζίνη. Ξεβιδώστε την τάπα πλήρωσης καυσίμου εικ. Α2. Όταν ολοκληρώσετε το γέμισμα του καυσίμου, βεβαιωθείτε ότι η τάπα πλήρωσης καυσίμου εικ. Α2 είναι καλά σφιγμένο.
• Γειώστε τη γεννήτρια Εικ. Β10 (το καλώδιο γείωσης δεν περιλαμβάνεται στον εξοπλισμό της γεννήτριας).

ΕΚΚ'ΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤ'ΗΡΑ ΕΣΩΤΕΡΙΚ'ΗΣ ΚΑ'ΥΣΗΣ

Γυρίστε το μοχλό της βαλβίδας καυσίμου εικ. Α3 στη θέση "ΟΝ". Με κρύο κινητήρα, μετακινήστε το μοχλό του γκαζού καυσίμου (αναρρόφηση) εικ. Α15/εικ. Κ1 προς τα δεξιά.

Ενεργοποιήστε την ανάφλεξη της γεννήτριας πατώντας το κουμπί εικ. Β1 στη θέση "ΟΝ". Τραβήξε το καλώδιο της μίζας εικ. Α4/εικ. Κ4 αρχικά αργά μέχρι να ακούσετε την εμπλοκή του συμπλέκτη και στη συνέχεια τραβήξε το δυνατά. Για την εκκίνηση του κινητήρα εσωτερικής καύσης ενδέχεται να χρειαστεί να τραβήξετε το καλώδιο της μίζας αρκετές φορές.

ΕΚΚΙΝΗΣΗ ΤΗΣ ΓΕΝΝΗΤΡΙΑΣ ΑΠΟ ΤΗΝ ΜΠΑΤΑΡΓΑ

Κατά την εκκίνηση του κινητήρα με τη μίζα, διαβάστε τις ακόλουθες οδηγίες.

• Μετακινήστε το μοχλό του γκαζού καυσίμου (αναρρόφηση) εικ. A15 προς τα δεξιά και συνδέστε το δέκτη στην πρίζα 230V AC εικ. B8 ή εικ. B9.
• Μετακινήστε το μοχλό του διακόπτη προστασίας υπερέντασης ΑС εικ. Β7 στη θέση "ON". Η ενδεικτική λυχνία τάσης εικ. Β1 θα ανάψει και το βολτόμετρο εικ. Β6 θα δείξει την παραγόμενη τάση.
• Τοποθετήστε το διακόπτη του κινητήρα στη θέση START και κρατήστε τον εκεί για 5 δευτερόλεπτα ή μέχρι να ξεκινήσει ο κινητήρας.
• Η λειτουργία της μίζας για περισσότερο από 5 δευτερόλεπτα μπορεί να προκαλέσει ζημιά στον κινητήρα. Εάν ο κινητήρας δεν πάρει μπροστά, αφήστε το διακόπτη και περιμένετε 10 δευτερόλεπτα πριν ξαναβάλλετε μπροστά τη μίζα.

• Εάν η ταχύτητα του κινητήρα της μίζας πέσει μετά από ορισμένο χρονικό διάστημα, αυτό υποδεικνύει ότι η μπαταρία πρέπει να φορτιστεί.

• Μετά την εκκίνηση του κινητήρα, αφήστε τον διακόπτη του κινητήρα να επιστρέψει στη θέση ΟΝ.

• Γυρίστε το μοχλό τσοκ ή σπρώξτε τη ράβδο τσοκ στη θέση OPEN καθώς
  ο κινητήρας ζεσταίνεται.

ΣΒΗΣΙΜΟ ΤΟΥ ΚΙΝΗΤΗΡΑ

Απενεργοποιήστε όλες τις καταναλώσεις, με τη μορφή ηλεκτρικών συσκευών, πριν σταματήσετε τον κινητήρα.

• Απενεργοποιήστε την ανάφλεξη της γεννήτριας πιέζοντας το κουμπί
  Εικ. Β2 στη θέση "OFF".

- Γυρίστε το μοχλό της βαλβίδας καυσίμου Εικ. Α3/Εικ. Α3 στη θέση "OFF". Με τον τρόπο αυτό θα σβήσει ο κινητήρας.

Μετά το τέλος της λειτουργίας του κινητήρα εσωτερικής καύσης, ο ίδιος ο κινητήρας και ο σωλήνας εξαγωγής του μπορεί να είναι πολύ θερμοί.

ΠΡΟΣΟΧΗ! Εφόσον ο κινητήρας εσωτερικής καύσης και ο σωλήνας εξάτμισης δεν έχουν κρυώσει, αποφύγετε να τα αγγίζετε με οποιοδήποτε μέρος του σώματος ή του ρουχισμού σας κατά την εκτέλεση εργασιών επιθεώρησης, συντήρησης ή επισκευής.

ΤΡΟΦΟΔΟΣΓΙΑ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ

Πριν συνδέσετε τη συσκευή στη γεννήτρια:

• Βεβαιωθείτε ότι είναι σε καλή κατάσταση λειτουργίας. Ο ελαττωματικός εξοπλισμός ή τα καλώδια ρεύματος μπορεί να δημιουργήσουν κίνδυνο ηλεκτροπληξίας.
• Εάν η συσκευή αρχίσει να δυσλειτουργεί, να γίνεται αργή ή να σταματά ξαφνικά, απενεργοποιήστε την αμέσως. Αποσυνδέστε τη συσκευή από την πρίζα και προσδιορίστε αν το πρόβλημα οφείλεται στη συσκευή ή αν έχει ξεπεραστεί η ονομαστική χωρητικότητα φορτίου της γεννήτριας.
• Βεβαιωθείτε ότι η ηλεκτρική ονομαστική ισχύς του εργαλείου ή της συσκευής δεν υπερβαίνει την ονομαστική ισχύ της γεννήτριας. Μην υπερβαίνετε ποτέ τη μέγιστη ονομαστική ισχύ της γεννήτριας.
• Τα επίπεδα ισχύος μεταξύ ονομαστικής και μέγιστης ισχύος δεν επιπρέπεται να χρησιμοποιούνται για περισσότερο από 30 λεπτά.
• Σημαντική υπερφόρτωση της γεννήτριας θα προκαλέσει την απενεργοποίηση του διακόπτη κυκλώματος.
• Η υπέρβαση του χρονικού ορίου μέγιστης ισχύος ή η ελαφρά υπερφόρτωση της γεννήτριας μπορεί να μην προκαλέσει την ενεργοποίηση του διακόπτη, αλλά θα μειώσει τη διάρκεια ζωής της γεννήτριας.
• Για συνεχή λειτουργία, μην υπερβαίνετε την ονομαστική ισχύ.
• Και στις δύο περιπτώσεις, πρέπει να λαμβάνεται υπόψη η συνολική απαίτηση ισχύος (VA) όλων των συνδεδεμένων συσκευών. Τα στοιχεία ισχύος της συσκευής μπορείτε να τα βρείτε στην πινακίδα τύπου

Παροχή ρεύματος ΑС για τον εξοπλισμό

1. Βάλτε μπροστά τον κινητήρα.
2. ενεργοποιήστε τον διακόπτη κυκλώματος εναλλασσόμενου ρεύματος.
3. Συνδέστε τη συσκευή.

ΠΡΟΣΟΧΗ: Ο περισσότερος μηχανοκίνητος εξοπλισμός απαιπεί περισσότερη ισχύ από την ονομαστική του ισχύ για να ξεκινήσει.

Μην υπερβαίνετε το όριο ρεύματος που καθορίζεται για μία υποδοχή. Εάν ένα υπερφορτωμένο κύκλωμα προκαλέσει την ενεργοποίηση του διακόπτη εναλλασσόμενου ρεύματος, μειώστε το ηλεκτρικό φορτίο στο κύκλωμα, περιμένετε μερικά λεπτά και στη συνέχεια ενεργοποιήστε ξανά τον διακόπτη.

ΤΡΟΦΟΔΟΣ'ΙΑ ΣΥΝΕΧΟ'ΥΣ ΡΕ'ΥΜΑΤΟΣ

ΠΡΟΣΟΧΗ: Οι ακροδέκτες συνεχούς ρεύματος μπορούν να χρησιμοποιηθούν MONO για τη φόρτιση μπαταριών οχημάτων 12 V.

ΠΡΟΣΟΧΗ: Μην εκκινήσετε το όχημα ενώ τα καλώδια φόρτισης της μπαταρίας είναι συνδεδεμένα και η γεννήτρια λειτουργεί. Μπορεί να προκληθεί ζημιά στο όχημα ή στη γεννήτρια.

Οι ακροδέκτες έχουν κόκκινο χρώμα, θετικός ακροδέκτης (+) εικ. Β4 και μαύρο, αρνητικός ακροδέκτης (-) εικ. Β5. Η μπαταρία πρέπει να συνδεθεί στους ακροδέκτες συνεχούς ρεύματος της γεννήτριας με τη σωστή πολικότητα (θετική μπαταρία στον κόκκινο ακροδέκτη της γεννήτριας και αρνητική μπαταρία στον μαύρο ακροδέκτη της γεννήτριας).

Προστασία κυκλώματος DC με ασφάλεια DC

Η προστασία του κυκλώματος συνεχούς ρεύματος Σχ. Β3

απενεργοποιεί αυτόματα το κύκλωμα φόρτισης της μπαταρίας συνεχούς ρεύματος όταν το κύκλωμα συνεχούς ρεύματος υπερφορτώνεται, όταν υπάρχει πρόβλημα με την μπαταρία ή τις συνδέσεις μεταξύ της μπαταρίας ή όταν οι συνδέσεις μεταξύ της μπαταρίας και της γεννήτριας είναι λανθασμένες.

ΠΡΟΣΟΧΗ! Εάν η προστασία του κυκλώματος DC έχει απενεργοποιηθεί Εικ. Β3, περιμένετε μερικά λεπτά και πιέστε το κουμπί προς τα μέσα για να επαναφέρετε την προστασία του κυκλώματος DC.

Σύνδεση των καλωδίων της μπαταρίας

ΠΡΟΣΟΧΗ: Η μπαταρία μπορεί να εκλύει εκρηκτικά αέρια. Κρατήστε τις ανοιχτές φλόγες και τα τσιγάρα μακριά. Φροντίστε για επαρκή εξαερισμό κατά τη φόρτιση των μπαταριών.

1. Πριν συνδέσετε τα καλώδια φόρτισης στην μπαταρία που είναι εγκατεστημένη στο όχημα,
2. Αποσυνδέστε το γειωμένο καλώδιο της μπαταρίας του οχήματος.
3. Συνδέστε το θετικό καλώδιο (+) της μπαταρίας στον θετικό ακροδέκτη (+) της μπαταρίας.
4. Συνδέστε το άλλο άκρο του θετικού (+) καλωδίου της μπαταρίας στη γεννήτρια.
5. Συνδέστε το αρνητικό καλώδιο (-) της μπαταρίας στον αρνητικό ακροδέκτη (-) της μπαταρίας.
6. Συνδέστε το άλλο άκρο του αρνητικού (-) καλωδίου της μπαταρίας στη γεννήτρια.
   7.Εκκινήστε τη γεννήτρια.

Αποσύνδεση των καλωδίων της μπαταρίας:

1. Σταματήστε τον κινητήρα.

1. Αποσυνδέστε τον αρνητικό (-) ακροδέκτη του καλωδίου της μπαταρίας από τον αρνητικό (-) ακροδέκτη της γεννήτριας Εικ. Β5.
2. Αποσυνδέστε το άλλο άκρο του αρνητικού (-) καλωδίου της μπαταρίας από τον αρνητικό (-) ακροδέκτη της μπαταρίας.
3. Αποσυνδέστε το θετικό καλώδιο (+) της μπαταρίας από τον θετικό ακροδέκτη (+) της γεννήτριας Εικ. Β5.
4. Αποσυνδέστε το άλλο άκρο του θετικού (+) καλωδίου της μπαταρίας από τον θετικό (+) πόλο της μπαταρίας.
5. Συνδέστε το καλώδιο γείωσης του οχήματος στον αρνητικό (-) πόλο της μπαταρίας.
6. Συνδέστε ξανά το καλώδιο γείωσης της μπαταρίας του οχήματος.

Εργασία σε μεγάλα ύψη

ΣΗΜΕΙΩΣΗ: Σε μεγάλα υψόμετρα, το κανονικό μείγμα καυσίμου-αέρα στο καρμπυρατέρ θα είναι υπερβολικά πλούσιο. Η απόδοση θα μειωθεί και η κατανάλωση καυσίμου θα αυξηθεί. Η ισχύς του κινητήρα θα μειωθεί κατά περίπου.

3,5% για κάθε 300 μέτρα (1.000 πόδια) αύξησης του υψομέτρου.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

ΕΛΑΙΟΛΑΔΟ

• Το λιπαντικό κινητήρα είναι σημαντικός παράγοντας για την απόδοση και τη διάρκεια ζωής του κινητήρα. Το λάθος λάδι κινητήρα για δίχρονους κινητήρες, για παράδειγμα, θα προκαλέσει ζημιά στον κινητήρα και δεν συνιστάται.
• Ελέγξτε τη στάθμη λαδιού ΠΡΙΝ ΑΠΟ ΚΑΘΕ ΧΡΗΣΗ της γεννήτριας, ο έλεγχος πρέπει να γίνεται σε επίπεδη επιφάνεια με τον κινητήρα σβηστό.
• Χρησιμοποιήστε τετράχρονο λιπαντικό κινητήρα ή ισοδύναμο λιπαντικό υψηλής ποιότητας. Συνιστάται ο τύπος λαδιού SAE15W30 για χρήση σε μεσαίες θερμοκρασίες.

Συμπλήρωση πετρελαίου

• Αφαιρέστε την τάπα πλήρωσης λαδιού εικ. Α9 και σκουπίστε το δείκτη λαδιού εικ. Α8.
• Ελέγξτε τη στάθμη λαδιού εισάγοντας τη βυθομετρική ράβδο Εικ. Α8 στο στόμιο πλήρωσης χωρίς να τη βιδώσετε.
• Εάν η στάθμη είναι χαμηλή, προσθέστε το συνιστώμενο λάδι μέχρι το ανώτερο σημείο της βυθομετρικής ράβδου.
• Αφού γεμίσετε το ρεζερβουάρ, σφίξτε καλά το καπάκι και αποθηκεύστε το δείκτη μέτρησης.

ΠΡΟΣΟΧΗ: Εάν δεν υπάρχει καθόλου ή δεν επαρκεί λάδι στο κάρτερ λαδιού, ο αισθητήρας στάθμης λαδιού μπορεί να ενεργοποιηθεί, με αποτέλεσμα ο κινητήρας να σταματήσει ή να μην ξεκινήσει.

Αλλαγή λαδιού κινητήρα

ΣΗΜΕΙΩΣΗ: Αδειάστε το λάδι όταν ο κινητήρας είναι ζεστός για να διασφαλίσετε την πλήρη και γρήγορη αποστράγγιση.

1. Αφαιρέστε την τάπα αποστράγγισης και τη ροδέλα στεγανοποίησης, την τάπα πλήρωσης λαδιού και αποστραγγίστε το λάδι.
2. Επανατοποθετήστε την τάπα αποστράγγισης και τη ροδέλα στεγανοποίησης. Σφίξτε καλά την τάπα.
3. συμπληρώστε με το συνιστώμενο λάδι και ελέγξτε τη στάθμη λαδιού.

Παρακαλείστε να απορρίπτετε το χρησιμοποιημένο λάδι κινητήρα με τρόπο συμβατό με το περιβάλλον. Σας συνιστούμε να το παραδώσετε σε σφραγισμένο δοχείο στο πρατήριο καυσίμων της περιοχής σας ή για ανακύκλωση. Μην το πετάτε στον κάδο απορριμμάτων και μην το ρίχνετε στο έδαφος.

ΚΑΥΣΙΜΟ

• Ελέγξτε την ένδειξη στάθμης καυσίμου.
• Γεμίστε το ρεζερβουάρ εάν η στάθμη καυσίμου είναι χαμηλή. Μην γεμίζετε το ρεζερβουάρ πάνω από τον βραχίονα του φίλτρου καυσίμου. Η βενζίνη είναι εξαιρετικά εύφλεκτη και υπό ορισμένες συνθήκες εκρηκτική. Ανεφοδιάζετε με καύσιμο σε καλά αεριζόμενο χώρο με τον κινητήρα σβηστό. Μην καπνίζετε και μην αφήνετε φλόγες ή σπινθήρες στην περιοχή όπου γίνεται ο ανεφοδιασμός του κινητήρα ή όπου αποθηκεύεται η βενζίνη.
• Μην υπερπληρώνετε το ρεζερβουάρ καυσίμου (δεν πρέπει να υπάρχα καύσιμο στο στόμιο πλήρωσης). Μετά τον ανεφοδιασμό, βεβαιωθείτε ότι η τάπα του ρεζερβουάρ είναι σωστά και ασφαλώς κλεισμένη. Προσέξτε να μην χυθεί καύσιμο κατά τον ανεφοδιασμό. Το χυμένο καύσιμο ή οι ατμοί καυσίμου μπορεί να πιάσουν φωπά. Εάν χυθεί καύσιμο, βεβαιωθείτε ότι η περιοχή είναι στεγνή πριν ξεκινήσετε τον κινητήρα.
• Αποφύγετε την επανειλημμένη ή παρατεταμένη επαφή του καυσίμου με το δέρμα ή την εισπνοή ατμών.

ΠΡΟΣΟΧΗ: ΚΡΑΤΗΣΤΕ ΤΟ ΚΑΥΣΙΜΟ ΜΑΚΡΙΑ ΑΠΟ ΠΑΙΔΙΑ.

• Χρησιμοποιήστε βενζίνη με αριθμό οκτανίων 86 ή υψηλότερο.
• Συνιστούμε την αμόλυβδη βενζίνη, επειδή δημιουργεί λιγότερες επικαθίσεις στον κινητήρα και στα μπουζί και παρατείνει τη διάρκεια ζωής του συστήματος εξάτμισης.
• Ποτέ μην χρησιμοποιείτε μπαγιάτικη ή μολυσμένη βενζίνη ή μείγμα λαδιού και βενζίνης. Αποφεύγετε να εισέρχεται βρωμιά ή νερό στο ρεζερβουάρ καυσίμου.
• Περιστασιακά, μπορεί να ακουστεί ένα ελαφρύ "χτύπημα σπινθήρα" ή "πινγκ" (ένας μεταλλικός ήχος που θυμίζει χτύπημα).
• όταν λειτουργεί υπό βαρύ φορτίο. Αυτό δεν αποτελεί λόγο ανησυχίας.
• Εάν εμφανιστούν σπινθήρες ή χτυπήματα σε σταθερές στροφές του κινητήρα, υπό κανονικό φορτίο, αλλάξτε τη μάρκα βενζίνης. Εάν οι σπινθήρες που χτυπούν ή τα σπινθήρες που χτυπούν επιμένουν, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο γεννήτριας.

ΕΠΙΘΕΩΡΗΣΕΙΣ ΕΠΙΘΕΩΡΗΤΩΝ

• Η σωστή συντήρηση είναι απαραίτητη για την ασφαλή, οικονομική και απροβλημάτιστη λειτουργία. Θα συμβάλει επίσης στη μείωση της ατμοσφαιρικής ρύπανσης.
• Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα. Σβήστε τον κινητήρα πριν από οποιαδήποτε εργασία συντήρησης. Εάν ο κινητήρας πρέπει να τεθεί σε λειτουργία, βεβαιωθείτε ότι ο χώρος αερίζεται καλά.
• Η περιοδική συντήρηση και ρύθμιση είναι απαραίτητη για να διατηρείται η γεννήτρια σε καλή κατάσταση λειτουργίας. Το σέρβις και η επιθεώρηση πρέπει να πραγματοποιούνται στα διαστήματα που αναφέρονται στο παρακάτω πρόγραμμα συντήρησης.
• Η γεννήτρια θα πρέπει να συντηρείται συχνότερα εάν χρησιμοποιείται σε περιοχές με σκόνη.
• Η γεννήτρια πρέπει να συντηρείται από τον αντιπρόσωπο ή από εξουσιοδοτημένο κέντρο σέρβις.
• Για επαγγελματικές ή εμπορικές εφαρμογές, θα πρέπει να καταγράφονται οι ώρες λειτουργίας για τον προσδιορισμό της σωστής συχνότητας συντήρησης.

ΠΕΡΙΟΔΟΣ ΣΥΝΕΧΟΥΣΛΕΙΤΟΥΡΓΙΑΣΕκτελείται σε κάθε μήνα που αναφέρεται ή μετά τις εργάσιμες ώρες, όποιο από τα δύο συμβεί πρώτο.		Κάθε χρήση	Πρώτος μήνας ή 20 ώρες.	Κάθε 3 μήνες ή 50 ώρες.	Κάθε 6 μήνες ή 100 ώρες.	Κάθε χρόνο ή 300 ώρες.
ELEMENT
Λάδι κινητήρα	Ελέγξτε τη στάθμη	Ο
	Αντικαταστήστε το		Ο		Ο
Φίλτρο αέρα	Ελέγξτε	Ο
	Καθαρίστε ή αντικαταστήστε			Ο
Κύπελλο ιζημάτων	Καθαρό				Ο
Μπουζί	Ελέγξτε το καθαρό				Ο
Σιγαστήρας	Καθαρό				Ο
Καθαριστικό βαλβίδων	Ελέγξτε και ρυθμίστε					Ο
Δεξαμενή	Καθαρό					Ο

καυσίμου και φίλτρο
Γραμμή καυσίμου	Ελέγξτε	Κάθε 2 χρόνια (αντικαταστήστε αν χρειαστεί)

ΠΡΟΣΟΧΗ! Η μη σωστή εκτέλεση της συντήρησης ή η μη αποκατάσταση ενός προβλήματος πριν από τη λειτουργία μπορεί να οδηγήσει σε δυσλειτουργία που θα μπορούσε να τραυματίσει σοβαρά ή να σκοτώσει τον χρήστη.

Ακολουθείτε πάντα τις συστάσεις και τα χρονοδιαγράμματα επιθεώρησης και συντήρησης που περιέχονται στο παρόν εγχειρίδιο λειτουργίας.

Το πρόγραμμα συντήρησης ισχύει για κανονικές συνθήκες λειτουργίας. Εάν η γεννήτρια λειτουργεί υπό δύσκολες συνθήκες, όπως συνεχής λειτουργία υπό μεγάλα φορτία ή υψηλές θερμοκρασίες, ή εάν χρησιμοποιείται σε εξαιρετικά υγρές ή σκονισμένες συνθήκες, συμβουλευτείτε τον αντιπρόσωπο σέρβις για συστάσεις που ισχύουν για τις ιδιαίτερες ανάγκες και τη χρήση σας.

Σ'ΕΡΒΙΣ Φ'ΙΛΤΡΟΥ Α'ΕΡΑ

'Ενα βρώμικο φίλτρο αέρα περιορίζει τη ροή του αέρα προς το καρμπυρατέρ. Για να αποφευχθεί η βλάβη του καρμπυρατέρ, το φίλτρο αέρα πρέπει να συντηρείται τακτικά. Σέρβιρετέ το πιο συχνά όταν λειτουργεί

γεννήτρια σε πολύ σκονισμένες περιοχές

ΠΡΟΣΟΧΗ: Η χρήση βενζίνης ή εύφλεκτου διαλύτη για τον καθαρισμό του στοιχείου φίλτρου μπορεί να προκαλέσει πυρκαγιά ή έκρηξη. Χρησιμοποιείτε μόνο σαπούνι, νερό ή μη εύφλεκτο διαλύτη.

ΠΡΟΣΟΧΗ: Ποτέ μην λειτουργείτε τη γεννήτρια χωρίς φίλτρο αέρα. Αυτό θα προκαλέσει ταχεία φθορά του κινητήρα.

Αντικατάσταση ή καθαρισμός φίλτρου

1. Αποσυνδέστε τα κλιπ του καλύμματος του φίλτρου αέρα, αφαιρέστε το κάλυμμα του φίλτρου αέρα και αφαιρέστε το στοιχείο.
   2 Πλύνετε το εξάρτημα σε ζεστό νερό με απορρυπαντικό και στη συνέχεια ξεπλύνετε καλά- ή πλύνετε με μη εύφλεκτο διαλύτη ή διαλύτη με υψηλό σημείο ανάφλεξης. Αφήστε το εξάρτημα να στεγνώσει καλά.
2. μουλιάστε το φίλτρο σε καθαρό λάδι κινητήρα και στύψτε την περίσσεια.
   Ο κινητήρας θα καπνίσει κατά την πρώτη εκκίνηση, εάν παραμείνει πολύ λάδι στο φίλτρο.
   4 Επανατοποθετήστε το στοιχείο και το κάλυμμα του φίλτρου αέρα.

Σ'ΕΡΒΙΣ ΜΠΟΥΖ'Ι

ΣΗΜΕΙΩΣΗ: Συνιστώμενα μπουζί: F5Τ ή F6TC ή F7TJC ή ισοδύναμο. Για να διασφαιστεί η σωστή λειτουργία του κινητήρα, το μπουζι πρέπει να έχει τις κατάλληλες εγκοπές και να μην έχει επικαθίσεις.

ΠΡΟΣΟΧΗ: Εάν ο κινητήρας ήταν σε λειτουργία, ο σιγαστήρας θα είναι πολύ ζεστός. Προσέξτε να μην αγγίξετε τον σιγαστήρα.

1. Αφαιρέστε το κάλυμμα του μπτουζί.
2. Καθαρίστε τυχόν υπολείμματα γύρω από τη βάση του μπουζί.
3. Χρησιμοποιήστε το κλειδί που παρέχεται στο κιτ εργαλείων για να αφαιρέσετε το μπουζί.
   4 Ελέγξτε οπτικά το μπουζί. Απορρίψτε το εάν ο μονωτήρας έχει ραγίσει ή σπάσει. Εάν το μπουζί πρόκειται να επαναχρησιμοποιηθεί, καθαρίστε το με μια συρμάτινη βούρτσα.
   5 Μετρήστε το διάκενο του μπουζί με ένα μετρητή διακένου. Διορθώστε εάν είναι απαραίτητο ρυθμίζοντας προσεκτικά την απόσταση του πλευρικού ηλεκτροδίου.
   6 Ελέγξτε ότι η ροδέλα του μπουζί είναι σε καλή κατάσταση και βιδώστε χειροκίνητα το μπουζί για να αποφύγετε το σταυρωτό σπείρωμα.
   7 Αφού τοποθετήσετε το μπουζί, σφίξτε το με ένα κλειδί μπουζί για να συμπιέσετε τη ροδέλα.

Το κενό πρέπει να είναι: 0,70-0,80 mm (0,026-0,031 in).

Εάν τοποθετήσετε νέο μπουζί, σφίξτε 1/2 στροφή μετά την τοποθέτηση του μπουζί για να συμπιέσετε τη ροδέλα. Εάν επανατοποθετήσετε ένα χρησιμοποιημένο μπουζί, σφίξτε 1/8 - 1/4 στροφή μετά την τοποθέτηση του μπουζί για να συμπιέσετε τη ροδέλα.

Το μπουζη πρέπει να είναι καλά σφιγμένο. Ένα λανθασμένα σφιγμένο μπουζί μπορεί να ζεσταθεί πολύ και να προκαλέσει ζημιά στον κνητήρα. Ποτέ μην χρησιμοποιείτε μπουζί που έχουν λάθος εύρος θερμότητας, χρησιμοποιείτε μόνο τα συνιστώμενα μπουζί ή ισοδύναμα μπουζί.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Σύμπτωμα

Πιθανή αιτία

Λύση

ΧΡΟΝΟΣΑΠΟΘΗΚΕΥΣΗΣ		ΣΥΝΙΣΤΩΜΕΝΗ ΔΙΑΔΙΚΑΣΓΙΑ Σ'ΕΡΒΙΣ ΓΙΑ ΤΗΝ ΑΠΟΦΥΓΗ ΤΗΣ Δ'ΥΣΚΟΛΗΣ ΕΚΚ'ΙΝΗΣΗΣ
Λιγότερο από 1 μήνα1 έως 2 μήνες		Δεν απαιτείται προετοιμασία.Γεμίστε με φρέσκια βενζίνη και προσθέστε βελτιωτικό βενζίνης.
2 μήνες έως 1 έτος		Γεμίστε με φρέσκια βενζίνη και προσθέστε βελτιωτικό βενζίνης.Αδειάστε το δοχείο πλωτήρα του καρμπυρατέρ. Αδειάστε το δοχείο καταλοίπων καυσίμου.
1 έτος ή περισσότερο		Γεμίστε με φρέσκια βενζίνη και προσθέστε βελτιωτικό βενζίνης.Αδειάστε τη λεκάνη πλωτήρα του καρμπυρατέρ.Αδειάστε τη δεξαμενή καταλοίπων καυσίμου.Αφαιρέστε το μπουζί. Ρίξτε μια κουταλιά της σούπας λάδι κινητήρα στον κύλινδρο.Γυρίστε αργά τον κινητήρα χρησιμοποιώντας το καλώδιο για να διανεμηθεί το λάδι.Επανατοποθετήστε το μπουζί.Αλλάξτε το λάδι του κινητήρα.Όταν συλλέγεται από την αποθήκευση - αποστραγγίστε την αποθηκευμένη βενζίνη σε κατάλληλα δοχεία για απόρριψη.και γεμίστε με φρέσκια βενζίνη πριν δεννητήρα.
*Χρησιμοποιήστε βελτιωτικά βενζίνης που έχουν σχεδιαστεί για να παρατείνουν τη διάρκεια ζωής.
Όταν ο κινητήρας δεν Κάποιος θέλει να Τρέξτε:	Υπάρχει καύσιμο στο ρεζερβουάρ;		Έλεγχος και ανεφοδιασμός
	Υπάρχει λάδι στη δεξαμενή;		Ελέγξτε και συμπληρώστε το λάδι
	Βγαίνει σπινθήρας από το μπουζί;		Έλεγχος και αντικατάσταση των μπουζί
	Φτάνει το καύσιμο στο καρμπυρατέρ;		Καθαρίστε το ρεζερβουάρ καυσίμου από τις επικαθίσεις
	Εάν ο κινητήρας εξακολουθεί να μην εκκινείται, μεταφέρετε τη γεννήτρια σε εξουσιοδοτημένο κέντρο σέρβις.
Έλλειψη ηλεκτρικού ρεύματος σε Πρίζες AC	Είναι ενεργοποιημένος ο διακόπτης εναλλασσόμενου ρεύματος;		Γυρίστε το AC διακόπτης
	Ο εξοπλισμός που είναι συνδεδεμένος στη γεννήτρια είναι ελαπτωματικός		Ελέγξτε ότι η συσκευή ή ο ηλεκτρικός εξοπλισμός δεν έχει ελαπτώματα.
	Εάν η γεννήτρια εξακολουθεί να μην εμφανίζει τάση στις πρίζες εναλλασσόμενου ρεύματος, επικοινωνήστε με τον αντιπρόσωπο ή το κέντρο σέρβις.
Έλλειψη ηλεκτρικού ρεύματος σε Πρίζες DC	Είναι ενεργοποιημένος ο διακόπτης προστασίας κυκλώματος DC		Ενεργοποίηση της προστασίας DC
	Ο εξοπλισμός που είναι		Ελέγξτε ότι η συσκευή ή ο ηλεκτρικός

	συνδεδεμένος στη γεννήτρια είναι ελαττωματικός	εξοπλισμός δεν έχει ελαττώματα.
	Εάν η γεννήτρια εξακολουθεί να μην εμφανίζει τάση στις πρίζες συνεχούς ρεύματος, επικοινωνήστε με τον αντιπρόσωπο ή το κέντρο σέρβις.

ΜΕΤΑΦΟΡΑ/ΑΠΟΘ'ΗΚΕΥΣΗ

• Κατά τη μεταφορά της γεννήτριας, απενεργοποιήστε το διακόπτη του κινητήρα και τη βαλβίδα καυσίμου.
• Διατηρείτε τη γεννήτρια σε επίπεδο για να αποφύγετε τη διαρροή καυσίμου. Οι ατμοί καυσίμου ή το χυμένο καύσιμο μπορεί να πιάσουν φωτιά.
• Η επαφή με καυτό κινητήρα ή σύστημα εξάτμισης μπορεί να προκαλέσει σοβαρά εγκαύματα ή πυρκαγιά. Αφήστε τον κινητήρα να κρυώσει πριν μεταφέρετε ή αποθηκεύσετε τη γεννήτρια.
• Προσέξτε να μην ρίξετε ή χτυπήσετε τη γεννήτρια κατά τη μεταφορά. Μην τοποθετείτε βαριά αντικείμενα πάνω στη γεννήτρια.

Πριν αποθηκεύσετε τη συσκευή για μεγάλο χρονικό διάστημα:

Βεβαιωθείτε ότι ο χώρος αποθήκευσης είναι απαλλαγμένος από υπερβολική υγρασία και σκόνη. Συντηρήστε σύμφωνα με τον παρακάτω πίνακα.

TEXNIKA ΣΤΟΙΧΕΙΑ

Ονομαστικά δεδομένα
Παράμετρος	Αξία
Χωρητικότητα κινητήρα	196 cm3
Τάση εξόδου	230 V AC
Συχνότητα εξόδου	50 Hz
Ισχύς εξόδου	2000 W
Κορυφαία ισχύς εξόδου	2200 W
Πρόσθετη τάση εξόδου	12V DC
Ισχύς της πρόσθετης εξόδου	8,3A
Βαθμός προστασίας	IP23M
Κατηγορία προστασίας	I
Ταχύτητα ρελαντί	3000 min-1
Ισχύς κινητήρα εσωτερικής καύσης	6,5 HP
Κατηγορία επιδόσεων	G1
Συντελεστής ισχύος (cos φ)	1.0
Τύπος καυσίμου	#92; #95; #98
Χωρητικότητα δεξαμενής καυσίμου	15 L
Μέση κατανάλωση καυσίμου	2.44l/h
Τύπος λαδιού κινητήρα	SAE15W30
Ποσότητα λαδιού για τον κινητήρα εσωτερικής καύσης	0,6 L
Τύπος μπουζί	Μαγνητική ανάφλεξη
Μέγιστη θερμοκρασία περιβάλλοντος	+ 40°C
Διαστάσεις LxWxH	60.5x44.5x45.5 cm
Μάζα	41 κιλά
Έτος παραγωγής	2023
58G904 σημαίνει τόσο τον τύπο όσο και την ονομασία του μηχανήματος.

ΔΕΔΟΜ'ΕΝΑ ΘΟΡ'ΥΒΟΥ ΚΑΙ ΔΟΝ'ΗΣΕΩΝ

Επίπεδο ηχητικής πίεσης	Lρα = 65 dB(A) K= 3 dB(A)
Επίπεδο ηχητικής ισχύος	Lνα = 95 dB(A) K= 3 dB(A)

Πληροφορίες για το θόρυβο και τους κραδασμούς

Η στάθμη εκπομπής θορύβου του εξοπλισμού περιγράφεται από: τη στάθμη εκπεμπόμενης ηχητικής πίεσης Lρ και τη στάθμη ηχητικής ισχύος Lwa (όπου Κ δηλώνει την αβεβαιότητα μέτρησης). Οι δονήσεις που εκπέμπονται από τον εξοπλισμό περιγράφονται από την τιμή επιτάχυνσης των δονήσεων αη (όπου Κ η αβεβαιότητα μέτρησης).

Η στάθμη ηχητικής πίεσης Lρα , η στάθμη ηχητικής ισχύος Lwa και η τιμή επιτάχυνσης κραδασμών α που αναφέρονται στις παρούσες οδηγίες έχουν μετρηθεί σύμφωνα με το πρότυπο ISO 8528-10:1998. Το επίπεδο δόνησης aₙ που δίνεται μπορεί να χρησιμοποιηθεί για τη σύγκριση του εξοπλισμού και για την προκαταρκτική εκτίμηση της έκθεσης σε δονήσεις. Το αναφερόμενο επίπεδο κραδασμών είναι αντιπροσωπευτικό μόνο για τη βασική χρήση της μονάδας. Εάν η μονάδα χρησιμοποιηθεί για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, το επίπεδο κραδασμών ενδέχεται να αλλάξει. Ένα υψηλότερο επίπεδο δονήσεων επηρεάζεται από ανεπαρκή ή πολύ σπάνια συντήρηση της μονάδας. Οι παραπάνω

λόγοι ενδέχεται να οδηγήσουν σε αυξημένη έκθεση σε κραδασμούς κατά τη διάρκεια ολόκληρης της περιόδου εργασίας.

Για να εκτιμηθεί με ακρίβεια η έκθεση σε κραδασμούς, είναι απαραίτητο να ληφθούν υπόψη οι περίοδοι κατά τις οποίες η μονάδα είναι απενεργοποιημένη ή όταν είναι ενεργοποιημένη αλλά δεν χρησιμοποιείται για εργασία. Μόλις εκτιμηθούν με ακρίβεια όλοι οι παράγοντες, η συνολική έκθεση σε δονήσεις μπορεί να αποδειχθεί πολύ χαμηλότερη.

Για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, θα πρέπει να εφαρμόζονται πρόσθετα μέτρα ασφαλείας, όπως η κυκλική συντήρηση του μηχανήματος και των εργαλείων εργασίας, η εξασφάλιση επαρκούς θερμοκρασίας για τα χέρια και η σωστή οργάνωση της εργασίας.

ΠΡΟΣΤΑΣΓΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτροκίνητα προϊόντα δεν πρέπει να απορρίπτονται μαζή με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλεσ εγκαταστάσεις για απόρριψη. Επτικονωνήστε με τον αντιπρόσωπτο του προϊόντος σας ή την τοπική αρχή για πληροφορίες σχετικά με τη διάθεση. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού περιέχουν περιβαλλοντικά αδρανείς ουσίες. Ο εξοπλισμός που δεν ανακυκλώνετα αποτελεί πιθανό κίνδυνο για το περιβάλλον και την ανθρώπτην υγεία.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandyłowa με έδρα στη Βαρσοβία, ul. Pograniczna 2/4 (στο εξής: "Grupa Topex") ενημερώνει ότι όλα τα πνευματικά δικαιώματα επί του περιεχομένου του παρόντος εγχειρίδιου (στο εξής: "Εγχειρίδιο"), συμπεριλαμβανομένων, μεταξύ άλλων. το κείμενο, τις φωτογραφίες, τα διαγράμματα, τα σχέδια, καθώς και τη σύνθεσή του, ανήκουν αποκλειστικά στην Grupa Topex και αποτελούν αντικείμενο νομικής προστασίας σύμφωνα με τον νόμο της 4ης Φεβρουαρίου 1994 περί πνευματικής ιδιοκτησίας και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβερνήσεως 2006 αριθ. 90 Paz. 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση, τροποποίηση για εμπορικούς σκοπούς ολόκληρου του Εγχειρίδιου και των επιμέρους στοιχείων του, χωρίς τη γραπτή συγκατάθεση της Grupa Topex, απαγορεύεται αυστηρά και μπορεί να επικρέρει αστικές και ποινικές ευθύνες.

Δήλωση συμμόρφωσης ΕΚ

Kataσκευαστής: Sp.k., Pograniczna 2/4 02-285 Warszawa

Προϊόν: Προϊόν: Γεννήτρια

Μοντέλο: 58G904

Εμπορική ονομασία: GRAPHITE

Σειριακός αριθμός: 00001 ÷ 99999

Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή.

Το προϊόν που περιγράφεται ανωτέρω συμμορφώνεται με τα ακόλουθα έγγραφα:

Οδηγία 2006/42/ΕΚ για τα μηχανήματα

Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ

Οδηγία 2000/14/ΕΚ για τις εκπομπές θορύβου, όπως τροποποιήθηκε από την 2005/88/ΕΚ

Εγγυημένη στάθμη ηχητικής ισχύος LWA=95 dB(A)

Οδηγία RoHS 2011/65/ΕΕ όπως τροποποιήθηκε από την οδηγία 2015/863/ΕΕ

Και πληροί τις απαιτήσεις των προτύπων:

EN ISO 8528-13:2016; EN 60204-1:2018,

EN 55012:2007+A1:2009- EN 61000-6-1:2007,

EN IEC 63000:2018

Η παρούσα δήλωση αφορά μόνο τα μηχανήματα όπως διατίθενται στην αγορά και δεν περιλαμβάνει εξαρτήματα

προστίθενται από τον τελικό χρήστη ή πραγματοποιούνται από αυτόν/αυτήν εκ των υστέρων.

Ονοματεπώνυμο και διεύθυνση του κατοίκου της ΕΕ που είναι εξουσιοδοτημένος να προετοιμάσει τον τεχνικό φάκελο:

Υπογράφεται εξ ονόματος:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP Υπεύθυνος ποιότητας

Βαρσοβία, 2022-09-22
