NÁVOD NA OBSLUHU 58G904 Graphite

Hladina akustického tlaku	LpA = 65 dB(A) K= 3 dB(A)
Hladina akustického výkonu	LwA = 95 dB(A) K= 3 dB(A)

Generátorová súprava: 58G904

POZNÁMKA: PRED POUŽITÍM ZARIADENIA SI POZORNE PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE SI HO PRE BUDÚCE POUŽITIE. OSOBY, KTORÉ SI NÁVOD NEPREČÍTALI, BY NEMALI VYKONÁVAŤ MONTÁŽ, NASTAVENIE ALEBO PREVÁDZKU ZARIADENIA. TENTO NÁVOD SI USCHOVAJTE PRE BUDÚCE POUŽITIE.

OSOBITNÉ BEZPEČNOSTNÉ USTANOVENIA POZOR!

Pozorne si prečítajte návod na obsluhu, dodržiavajte v ňom uvedené upozomenia a bezpečnostné podmienky. Spotrebič bol navrhnutý na bezpečnú prevádzku. Napriek tomu: inštalácia, údržba a prevádzka spotrebiča môžu byť nebezpečné. Dodržiavanie nasledujúcich postupov zníži riziko požiaru, úrazu elektrickým prúdom, zranenia a skráti čas inštalácie spotrebiča

UPOZORNENIA TÝKAJÚCE SA PREVÁDZKY DIESELOVÉHO ELEKTRICKÉHO GENERÁTORA

1. VÝFUKOVÉ PLYNY ZO SPAL'OVACIEHO MOTORA SÚ JEDOVATÉ.

- Nikdy nepoužívajte spaľovací motor v uzavretom priestore, pretože po krátkom pobyte v takýchto podmienkach hrozí nebezpečenstvo otravy alebo dokonca smrti. Spaľovací motor je určený na prevádzku v dobre vetranom prostredí.

2. MOTOROVÉ PALIVO JE HORL'AVÉ A TOXICKÉ

- Ak sa palivo dostane do tráviaceho traktu, dýchacích ciest alebo do očí, okamžite vyhl'adajte lekársku pomoc. Ak sa palivo vyleje na pokožku alebo odev, musí sa okamžite umyť vodou a mydlom a odev sa musí okamžite vymenit'.

- Pri používaní alebo premiestňovaní generátora sa uistite, že je v správnej polohe. Ak budete mat' generátor naklonený, môže dôjst' k úniku paliva z karburátora alebo nádrže.

- Počas prevádzky generátora je zakázané fajčit' a približovať sa k nemu s otvoreným ohňom.

3. SPAL'OVACÍ MOTOR ALEBO JEHO VÝFUKOVÉ POTRUBIE MÔŽE BYŤ HORÚCE

• Generátor by mal byt' umiestnený na mieste, kde sa ho pravdepodobne nedotknú okoloidúce osoby vrátane detí.
• V blízkosti výfukového potrubia bežiaceho spaľovacieho motora neumiestňujte žiadne horľavé materiály.
• Generátor by mal byt' umiestnený vo vzdialenosti najmenej 1 meter od budovy alebo iného zariadenia, aby sa generátor neprehrieval.
• Výfukový systém sa počas prevádzky zahrieva na vysoké teploty a zostáva horúci aj po zastavení motora.

4. PREDCHÁDZANIE MOŽNOSTI ÚRAZU ELEKTRICKÝM PRÚDOM

• Nikdy nepoužívajte generátorovú súpravu vo vlhkých podmienkach.
• Nikdy sa nedotýkajte komponentov generátora mokrými rukami, pretože hrozí riziko úrazu elektrickým prúdom.
• Generátor musí byt' pred použitím uzemnený.
• Spínacie káble nekladte na generátor ani pod neho.

5. POZNÁMKY K PRIPOJENIU

• Generátor nepripájajte k bežnej elektrickej sieti.
• Generátor nepripájajte paralelne s iným generátorom.
• Nenapájajte elektronické zariadenia, ako sú rádiá, televízory, domáce kiná, SAT zariadenia, počítače atd.

POZNÁMKY K BEZPEČNÉMU POUŽÍVANIU DIESELOVÉHO GENERÁTORA

- Pozorne si prečítajte túto príručku, aby ste sa dobre zoznámili so zakúpeným zariadením. Venujte pozornost' používaniu generátora, jeho obmedzeniam a možným rizikám nebezpečenstva, ktoré sú s týmto typom výrobku spojené.

- Generátor by mal byť umiestnený na pevnom povrchu.

- Zat'aženie generátora musí byť v rámci limitov uvedených na typovom štítku. Pret'aženie môže mat' za následok poškodenie generátora alebo skrátenie jeho životnosti.

- Motor by nemal bežat' pri nadmerných otáčkach. V konštrukcii generátora by sa nemali vykonávať žiadne svojvoľné zmeny s cieľom zvýšit' alebo znížit' otáčky motora jednotky.

- Nikdy nepoužívajte generátor, ktorému chýbajú akékol'vek časti, nemá ochranné kryty atd.

- Generátor by sa nemal prevádzkovat' ani skladovat' v mokrých alebo vlhkých podmienkach. Generátor by sa nemal umiestňovať na vysoko vodivé povrchy, ako sú kovové plošiny atď. Ak sa však takýmto podmienkam nedá vyhnút, mali by sa používať gumené rukavice a obuv. - Udržujte generátor v čistote, aby na žom neboli žiadne stopy oleja, blata alebo iných nečistôt.

- Predlžovacie káble, napájacie káble a všetky ostatné elektrické zariadenia musia byť v dobrom stave. Nikdy nemanipulujte s elektrickým zariadením, ktoré má poškodené napájacie káble.

Ak ste boli zasiahnutí elektrickým prúdom, okamžite vyhl'adajte lekársku pomoc.

- Nikdy nepoužívajte generátor za nasledujúcich podmienok:

• Otáčky motora nie sú stabilizované.
• Žiadny odber elektriny.
• Došlo k prehriatiu spotrebiča elektrickej energie.
• Na elektrických prípojkách dochádza k iskreniu.
• Poškodené zásuvky.
• Intervaly zapaľovania sa vyskytujú v spaľovacom motore.
• Dochádza k nadmerným vibráciám.

- Objavia sa plamene alebo dym.

- Miestnost', v ktorej sa nachádza generátor, je uzavretá.

- Prší alebo je nepriaznivé počasie.

- V prostredí s vysokým rizikom požiaru.

- Pravidelne kontrolujte palivový systém, či nedochádza k úniku paliva alebo či nie sú prítomné známky poškodenia, ako napríklad trenie alebo starnutie palivového potrubia, poškodenie nádrže alebo uzáveru palivovej nádrže. Všetky poškodenia by sa mali odstránit' pred spustením generátora.

- Generátor sa môže používať, prevádzkovat' a plnit' palivom len za nasledujúcich podmienok:

- S dobrou ventiláciou - vyhýbajte sa miestnostiam a priestorom, kde by sa mohli hromadit' výpary alebo pary, ako sú výkopy, pivnice, prístrešky, výfukové priestory, podpalubia jácht. Prúdenie vzduchu a primeraná teplota sú velmi dôležité. Teplota by nemala prekročit' 40 °C.

- Výfukové plyny by sa mali odvádzat zo skrine cez tepelne odolné potrubie. Výfukové plyny obsahujú oxid uholnatý, ktorý je bez zápachu a neviditelný. Ak sa nechá vdýchnut, môže dôjst' k vážnej otrave a dokonca k smrti.

- Tlmič hluku aj vzduchový filter musia byť vždy nainštalované a musia zostat' v dobrom stave, pretože chránia pred únikom plameňa v prípade, že zmes horí v sacom potrubí.

- Udržujte horľavé materiály mimo dosahu generátora.

- Pri prevádzke generátora nenoste volný odev, šperky ani iné predmety, ktoré by sa mohli zachytit' počas spúštania alebo o rotujúce súčasti generátora.

- Pred pripojením elektrickej zát'aže musí generátor dosiahnut' prevádzkové otáčky. Elektrická zát'až sa musí odpojit' pred vypnutím spaľovacieho motora.

• Aby sa predišlo nebezpečnému zvlneniu výkonu, ktoré by mohlo poškodit' zariadenie, nesmie sa spalovací motor pri pripojení elektrickej zát'aže zastavit' z dôvodu vyčerpania paliva.
• Nevkladajte nič cez vetracie otvory, ani ked' generátor nie je v prevádzke. Ak tak urobíte, môže dôjst' k poškodeniu generátora alebo k zraneniu osôb.
• Pred prepravou generátora v motorovom vozidle vyprázdnite jeho nádrž, aby ste zabránili možnému úniku paliva.
• Pri premiestňovaní generátora z miesta na miesto používajte správne metódy zdvíhania. Nesprávne metódy zdvíhania môžu spôsobit' zranenie.
• Aby ste sa vyhli popáleninám, nedotýkajte sa tlmiča výfuku motora ani iných častí spalovacieho motora alebo generátora, ktoré môžu byť počas prevádzky horúce.
• Nekombinujte generátor s inými zdrojmi elektrickej energie.
• Používajte ochranu sluchu.
• Všetky opravy by malo vykonávat servisné oddelenie výrobcu.

POZOR! Napriek prirodzene bezpečnej konštrukcii, použitiu bezpečnostných opatrení a d'alších ochranných opatrení vždy existuje riziko zostatkového poranenia počas prevádzky.

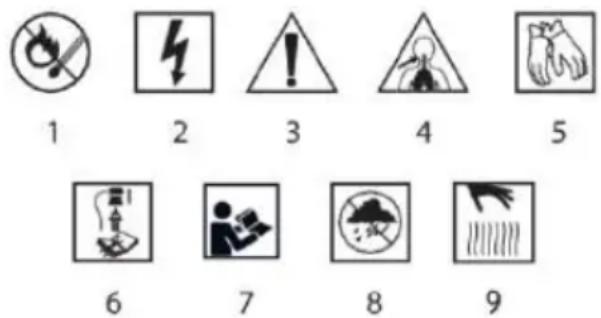

PIKTOGRAMY A VÝSTRAHY

1 2 3 4 5 6 7 8 9

1. Nebezpečenstvo požiaru
2. Živé vybavenie
3. Upozornenie Prijmite osobitné bezpečnostné opatrenia
4. Riziko otravy výfukovými plynmi
5. Používajte ochranné rukavice
6. Pred vykonávaním údržby alebo opravy vypnite motor a odpojte kábel od zapalovacej sviečky .
7. Prečítajte si návod na obsluhu, dodržiavajte v čnom uvedené upozornenia a bezpečnostné podmienky!
8. Ochrana proti vlhkosti
9. Pozor, horúci prvok.

OPIS GRAFICKÝCH PRVKOV

Nasledujúce číslovanie sa vzťahuje na komponenty zariadenia zobrazené na grafických stranách tejto príručky.

* Medzi grafickým zobrazením a skutočným produktom môžu byt rozdiely

ÚČEL

Generátor je zariadenie, ktoré premieňa mechanickú energiu na elektrickú. Jeho zdrojom energie je spaľovací motor. Generátor je ideálny vtedy, keď nie je k dispozícii žiadny stály zdroj elektrickej energie. Je ideálny ako núdzový zdroj energie v domácnostiach, kempoch, rekreačných chatách atď. Generátor možno použit’ na napájanie zariadení, ako je elektrické náradie, žiarovky, vykurovacie zariadenia a podobné zariadenia, ktoré vyžadujú striedavý prúd 230 V.

Generátor nevyžaduje takmer žiadnu údržbu.

Generátor nepoužívajte nesprávne

PREVÁDZKA ZARIADENIA

PRÍPRAVA NA PRÁCU

Pred naštartovaním motora nepripájajte spotrebiče v podobe akéhokol'vek elektrického zariadenia. Nádrž nesmie byt naplnená nad povolenú maximálnu hladinu, pretože palivo môže vytekat', pretože sa rozpína v dôsledku zvýšenia teploty počas chodu motora.

Pri tankovaní paliva je potrebné dodržiavat' nasledujúce pravidlá: motor nemôže bežat'. palivo sa nesmie rozliat'.

UZEMNENIE GENERÁTORA

Uzemňovacia svorka generátora sa nachádza na paneli generátora obr. B10 a je pripojená k nevodivým kovovým častiam generátora a k uzemňovacím svorkám každej zásuvky.

Pred použitím uzemňovacej svorky sa poradťe s kvalifikovaným elektrikárom, elektroinšpektorom alebo miestnym úradom, do ktorého pôsobnosti patria miestne predpisy alebo nariadenia, ktoré sa vzt’ahujú na zamýšľané použitie generátora.

Aby sa predišlo úrazu elektrickým prúdom z chybného zariadenia, mal by byť generátor uzemnený. Medzi uzemňovaciu svorku na obrázku B10 a uzemňovaciu tyč zabodnutú do zeme pripojte časť jednožilového napájacieho kábla (drôtu) s veľkým prierezom (minimálne 4 mm²). Generátory majú systémové uzemnenie, ktoré spája komponenty rámu generátora so zemniacimi svorkami na výstupných zásuvkách striedavého prúdu. Systémové uzemnenie nie je pripojené k nulovému vodiču striedavého prúdu. Ak sa generátor testuje pomocou testera zásuviek, ukáže rovnaký stav uzemňovacieho obvodu ako pri domácich zásuvkách.

ÚNIK OLEJA

• Pred prvým spustením generátora pripravte 0,6 litra oleja typu SAE 15W30. Odskrutkujte uzáver plniaceho hrdla oleja obr. A9 a nalejte uvedené množstvo oleja. Skontrolujte hladinu oleja obr. A8 a naskrutkujte uzáver plniaceho otvoru oleja obr. A9.
• Naplňte palivovú nádrž obr. A13 bezolovatým benzínom. Odskrutkujte uzáver palivovej nádrže obr. A2. Po dokončení plnenia paliva skontrolujte, či je uzáver palivovej nádrže obr. A2 je pevne dotiahnuté.
• Uzemnite generátor obr. B10 (uzemňovací kábel nie je súčasťou vybavenia generátora).

NAŠTARTOVANIE SPALOVACIEHO MOTORA

Zapnite zapal'ovanie generátora stlačením tlačidla obr. B1 do polohy "ON". Za štartovaciu šnúru obr. A4/obr. C4 t'ahajte najprv pomaly, kým nebudete počut, že spojka zaberá, a potom za ňu t'ahajte prudko. Spustenie spal'ovacieho motora si môže vyžadovat niekol'kokrát potiahnut štartovaciu šnúru.

SPÚŠTANIE GENERÁTORA Z BATÉRIE

Pri štartovaní motora pomocou štartéra si prečítajte nasledujúce pokyny.

• Presuňte páku palivovej škrtiacej klapky (nasávanie) obr. A15 doprava a pripojte prijímač do zásuvky 230 V AC obr. B8 alebo obr. B9.
• Presuňte páčku nadprúdovej ochrany striedavého prúdu obr. B7 do polohy "ON". Rozsvieti sa kontrolka napätia obr. B1 sa rozsvieti a voltmeter obr. B6 bude zobrazovať vytvorené napätie.
• Prepínač motora dajte do polohy START a podržte ho v nej 5 sekúnd alebo kým motor nenabehne.
• Prevádzka štartéra dlhšia ako 5 sekúnd môže poškodit motor. Ak sa motor nepodarí naštartovať, uvoľnite spínač a pred opätovným spustením štartéra počkajte 10 sekúnd.

- Ak po určitom čase klesnú otáčky štartéra, znamená to, že je potrebné dobit' akumulátor.

- Po naštartovaní motora nechajte spínač motora vrátit' do polohy ON.

- Po zahriatí motora otočte páčku sytiča alebo zatlačte tiahlo sytiča do polohy OPEN.

ZASTAVENIE MOTORA

Pred zastavením motora vypnite všetky spotrebiče v podobe elektrických zariadení.

- Vypnite zapaľovanie generátora stlačením tlačidla na obr. B2 do polohy "OFF".

- Otočte páku palivového ventilu obr. A3/obr. A3 do polohy "OFF". Tým sa motor vypne.

Po skončení chodu spaľovacieho motora môže byť samotný motor a jeho výfukové potrubie velmi horúce.

POZOR! Pokiaľ spaľovací motor a jeho výfukové potrubie nevychladli, nedotýkajte sa ich žiadnou časťou tela alebo odevu pri vykonávaní kontroly, údržby alebo opravy.

NAPÁJANIE STRIEDAVÝM PRÚDOM

• Uistite sa, že je v dobrom technickom stave. Chybné zariadenie alebo napájacie káble môžu spôsobit' riziko úrazu elektrickým prúdom.
• Ak spotrebič začne zlyhávať, je pomalý alebo sa náhle zastaví, okamžite ho vypnite. Odpojte spotrebič od elektrickej siete a zistite, či je problém v spotrebiči alebo či bola prekročená menovitá zaťažitelnosť generátora.
• Ulistite sa, že elektrický výkon nástroja alebo spotrebiča nepresahuje výkon generátora. Nikdy neprekračujte maximálny menovitý výkon generátora.
• Úrovne výkonu medzi menovitou a maximálnou hodnotou sa nesmú používať dlhšie ako 30 minút.
• Výrazné preťaženie generátora spôsobí vypnutie ističa.
• Prekročenie časového limitu maximálneho výkonu alebo mierne preťaženie generátora nemusí spôsobit' vypnutie ističa, ale zníži životnosť generátora.
• Pri nepretržitej prevádzke neprekračujte menovitý výkon.
• V oboch prípadoch je potrebné zohľadnit’ celkovú potrebu energie (VA) všetkých pripojených spotrebičov. Údaje o príkone spotrebiča nájdete na typovom štítku

Napájanie zariadenia striedavým prúdom

1. Naštartujte motor.
2. zapnite istič striedavého prúdu.
3. Pripojte zariadenie.

UPOZORNENIE: Väčšina motorových zariadení potrebuje na spustenie vyšší výkon, ako je ich menovitý výkon.

Neprekračujte prúdový limit určený pre jednu zásuvku. Ak preťažený obvod spôsobí vypnutie ističa striedavého prúdu, znížte elektrické zaťaženie v obvode, počkajte niekoľko minút a potom istič opät zapnite.

NAPÁJANIE JEDNOSMERNÝM PRÚDOM

UPOZORNENIE: Svorky jednosmerného prúdu sa môžu používať len na nabíjanie 12 V akumulátorov vozidiel.

POZOR: Neštartujte vozidlo, ked' sú pripojené káble na nabíjanie batérie a generátor je v prevádzke. Môže dôjst' k poškodeniu vozidla alebo generátora.

Svorky sú sfarbené červeno, kladná svorka (+) obr. B4 a čiema, záporná svorka (-) obr. B5. Batéria musí byt' pripojená k jednosmerným svorkám generátora so správnou polaritou (kladná batéria k červenej svorke generátora a záporná batéria k čiernej svorke generátora).

Ochrana obvodu jednosmerného prúdu pomocou poistky jednosmerného prúdu

Ochrana obvodu jednosmerného prúdu obr. B3 automaticky vypne obvod nabíjania batérie jednosmerným prúdom, keď je obvod jednosmerného prúdu preťažený, keď je problém s batériou alebo s prepojením medzi

batériou, alebo ked' je prepojenie medzi batériou a generátorom nesprávne.

POZOR! Ak bola ochrana jednosmerného obvodu deaktivovaná Obr. B3, počkajte niekoľko minút a stlačte tlačidlo dovnútra, aby ste obnovili ochranu jednosmerného obvodu.

Pripojenie káblov batérie

POZOR: Z batérie sa môžu uvoľňovať výbušné plyny. Udržujte otvorený oheň a cigarety mimo dosahu. Pri nabíjaní batérií zabezpečte dostatočné vetranie.

Práca vo vel'kých výškach

3,5 % na každých 300 metrov (1 000 stôp) zvýšenia nadmorskej výšky.

ÚDRŽBA A SKLADOVANIE

OLEJ

• Motorový olej je hlavným faktorom výkonu a životnosti motora. Napríklad nesprávny motorový olej pre dvojtaktné motory poškodí motor a neodporúča sa používať.
• Hladinu oleja skontrolujte PRED KAŽDÝM POUŽITÍM generátora, kontrola sa má vykonat' na rovnom povrchu s vypnutým motorom.
• Používajte olej pre štvortaktné motory alebo ekvivalentný vysokokvalitný olej. Typ oleja SAE15W30 sa odporúča používat pri stredných teplotách.

Doplnenie oleja

• Odstráňte uzáver olejovej nádrže obr. A9 a očistite meradlo oleja obr. A8.

- Skontrolujte hladinu oleja vložením meradla Obr. A8 do plniaceho hrdla bez jeho zaskrutkovania.

- Ak je hladina nízka, doplňte odporúčaný olej po hornú značku na meradle.

POZOR: Ak v olejovej vani nie je žiadny olej alebo je ho nedostatok, môže dôjst' k vypnutiu snímača hladiny oleja, čo spôsobí zastavenie alebo neštartovanie motora.

POZNÁMKA: Olej vypúšťajte, ked' je motor teplý, aby sa zabezpečilo jeho úplné a rýchle vypustenie.

Použitý motorový olej zlikvidujte ekologickým spôsobom. Odporúčame vám odovzdat' ho v uzavretej nádobe na miestnej čerpacej stanici alebo na recykláciu. Nevyhadzujte ho do odpadkového koša ani ho nevylievajte na zem.

FUEL

mieste s vypnutým motorom. V priestore, kde sa tankuje palivo do motora alebo kde sa skladuje benzín, nefajčite a nedovolte, aby sa tam objavil plameň alebo iskry.

• Palivovú nádrž neprepíňajte (v plniacom hrdle by nemalo byť žiadne palivo). Po doplnení paliva skontrolujte, či je uzáver nádrže riadne a bezpečne uzavretý. Pri dopíňaní paliva dávajte pozor, aby sa palivo nerozlialo. Rozliate palivo alebo výpary paliva sa môžu vznietit. Ak dôjde k rozliatiu paliva, pred naštartovaním motora sa uistite, že je miesto suché.
• Zabráňte opakovanému alebo dlhodobému kontaktu paliva s pokožkou alebo vdychovaniu výparov.

UPOZORNENIE: PALIVO UCHOVÁVAJTE MIMO DOSAHU DETÍ.

• Používajte benzín s oktánovým číslom 86 alebo vyšším.
• Odporúčame bezolovnatý benzín, pretože sa na ňom vytvára menej usadenín v motore a na zapal'ovacích sviečkach a predlžuje životnosť výfukového systému.
• Nikdy nepoužívajte starý alebo kontaminovaný benzín alebo zmes oleja a benzínu. Zabráňte vniknutiu nečistôt alebo vody do palivovej nádrže.
• Príležitostne sa môže ozvať mierne "klepanie iskier" alebo "ping" (kovový zvuk pripomínajúci rapkanie).
• pri veľkom zaťažení. To nie je dôvod na obavy.
• Ak sa pri konštantných otáčkach motora pri normálnom zaťažení objavia klepavé iskry alebo ping, zmeňte značku benzínu. Ak klepanie alebo pinganie iskier pretrváva, obráťte sa na autorizovaného predajcu generátorov.

KONTROLY GNERÁTOROV

• Správna údržba je nevyhnutná pre bezpečnú, hospodárnu a bezporuchovú prevádzku. Pomôže tiež znížit' znečistenie ovzdušia.
• Výfukové plyny obsahujú jedovatý oxid uholnatý. Pred vykonávaním akejkoľvek údržby vypnite motor. Ak musí byť motor spustený, uistite sa, že je priestor dobre vetraný.
• Na udržanie generátora v dobrom prevádzkovom stave je potrebná pravidelná údržba a nastavenie. Servis a kontrola by sa mali vykonávať v intervaloch uvedených v nižšie uvedenom pláne údržby.
• Ak sa generátor používa v prašných oblastiach, mal by sa servisovat častejšie.
• Servis generátora by mal vykonávat' predajca alebo autorizované servisné stredisko.
• Pri profesionálnych alebo komerčných aplikáciách by sa mali zaznamenávať prevádzkové hodiny, aby sa určila správna frekvencia údržby.

OBDOBIE NEPRETRŽITEJ PREVÁDZKYVykonáva sa v každom uvedenom mesiaci alebo po pracovnom čase, podľa toho, čo nastane skôr.		Každá stránka používanie	Prvý mesiac alebo 20 hodín.	Každé3 mesiac ov alebo 50 hodín.	Každých 6 mesiac ov alebo 100 hodín.	Každý rok alebo 300 hodín.
ELEMENT
Motorový olej	Kontrola hladiny	O
	Vymeňte stránku		O		O
Vzduchový filter	Pozrite si	O
	Vyčistite alebo vymeňte			O
Sedimentačný pohár	Clean				O
Zapaľovacia sviečka	Kontrola čistoty				O
Tlmič hluku	Clean				O
Čistič ventilov	Kontrola a nastavenie					O
Palivová nádrž a filter	Clean					O
Palivové potrubie	Pozrite si	Každé 2 roky (v prípade potreby vymeňte

POZOR! Nevykonanie správnej údržby alebo neodstránenie problému pred začatím prevádzky môže mat' za následok poruchu, ktorá môže vážne zranit' alebo usmrtit' použivateľa.

Vždy dodržiavajte odporúčania a harmonogramy kontroly a údržby uvedené v tomto návode na obsluhu.

Plán údržby sa vztahuje na normálne prevádzkové podmienky. Ak je generátor prevádzkovaný v náročných podmienkach, ako je napríklad

nepretržitá prevádzka pri veľkom zaťažení alebo vysokých teplotách, alebo ak sa používa v extrémne vlhkých alebo prašných podmienkach, obrátte sa na svojho servisného predajcu, aby vám poskytol odporúčania platné pre vaše individuálne potreby a použitie.

SERVIS VZDUCHOVÝCH FILTROV

Znečistený vzduchový filter obmedzuje prietok vzduchu do karburátora. Aby sa predišlo poruche karburátora, vzduchový filter sa musí pravidelne servisovať. Pri prevádzke vykonávajte servis častejšie

generátor vo veľmi prašných oblastiach

POZOR: Použitie benzínu alebo horľavého rozpúšťadla na čistenie filtračného prvku môže spôsobit' požiar alebo výbuch. Používajte len mydlo, vodu alebo nehorľavé rozpúšťadlo.

POZOR: Nikdy nespúšťajte generátor bez vzduchového filtra. Spôsobí to rýchle opotrebovanie motora.

Výmena alebo čistenie filtra

1. Odpojte svorky krytu vzduchového filtra, odstráňte kryt vzduchového filtra a vyberte vložku.
   2 Umyte komponent v teplej vode so saponátom a potom ho dôkladne opláchnite; alebo ho umyte v nehorľavom rozpúšťadle alebo v rozpúšťadle s vysokým bodom vzplanutia. Nechajte komponent dôkladne vyschnúť.
2. namočte filter do čistého motorového oleja a vytlačte prebytok. Ak vo filtri zostane príliš veľa oleja, motor bude pri prvom spustení dymit'.
   4 Znovu namontujte prvok čističa vzduchu a kryt.

SERVIS ZAPAL'OVACÍCH SVIEČOK

POZNÁMKA: Odporúčané zapal'ovacie sviečky: F5T alebo F6TC alebo F7TJC alebo ekvivalent.

Aby sa zabezpečila správna prevádzka motora, zapal'ovacia sviečka musí mat' správne drážky a nesmie obsahovat' usadeniny.

POZOR: Ak bol motor v prevádzke, tlmič výfuku bude veľmi horúci. Dávajte pozor, aby ste sa nedotkli tlmiča výfuku.

1. Odstráňte kryt zapaľovacej sviečky.
2. Vyčistite všetky nečistoty z okolia základne zapaľovacej sviečky.
3. Na odstránenie zapaľovacej sviečky použite klúč, ktorý je súčasťou súpravy náradia.
   4 Vizuálne skontrolujte zapal'ovaciu sviečku. Ak je izolátor prasknutý alebo odlomený, vyhod'te ju. Ak sa má zapal'ovacia sviečka znovu použit',

ČAS SKLADOVANIA	ODPORÚČANÝ SERVISNÝ POSTUP NA ZABRÁNENIE ŢAŽKÉHO ŠTARTOVANIA
Menej ako 1 mesiac1 až 2 mesiace	Nie je potrebná žiadna príprava.Doplňte čerstvý benzín a pridajte benzínový kondicionér.
2 mesiace až 1 rok	Doplňte čerstvý benzín a pridajte benzínový kondicionér.Vypustite plavákovú misku karburátoraVyprázdnite nádržku na usadeniny paliva.
1 rok alebo viac	Doplňte čerstvý benzín a pridajte benzínový kondicionér.Vypustite plavákovú misku karburátora.Vyprázdnite nádrž na usadeniny palivaVyberte zapaľovaciu sviečku. Do valca nalejte polievkovú lyžicu motorového oleja.Pomaly otáčajte motorom pomocou lanka, aby sa olej rozdelil.Znovu namontujte zapaľovaciu sviečkuVymeňte motorový olej.Po odobratí zo skladu vypustite uskladnený benzín do vhodných nádob na likvidáciu.a pred naštartovaním ho doplňte čerstvým benzínom.
*Používajte benzínové kondicionéry, ktorých zloženie predlžuje trvanlivost.

očistite ju drôtenou kefou.

5 Zmerajte medzeru medzi zapal'ovacími sviečkami pomocou meradla medzery. V prípade potreby korigujte opatrným nastavením vzdialenosti bočnej elektródy.

6 Skontrolujte, či je podložka zapaľovacej sviečky v dobrom stave, a ručne zaskrutkujte zapaľovaciu sviečku, aby ste zabránili krížovému závitu. 7 Po nasadení zapaľovacej sviečky utiahnite klůčom na zapaľovacie sviečky, aby ste stlačili podložku.

Medzera by mala byt': 0,70-0,80 mm (0,026-0,031 palca).

Ak inštalujete novú zapal'ovaciu sviečku, po jej nasadení utiahnite o 1/2 otáčky, aby ste stlačili podložku. Pri opätovnej montáži použitej zapal'ovacej sviečky utiahnite 1/8 - 1/4 otáčky po usadení zapal'ovacej sviečky, aby ste stlačili podložku.

Zapaľovacia sviečka musí byť pevne dotiahnutá. Nesprávne utiahnutá zapaľovacia sviečka sa môže veľmi zahriat a môže poškodit motor. Nikdy nepoužívajte zapaľovacie sviečky, ktoré majú nesprávny tepelný rozsah, používajte len odporúčané zapaľovacie sviečky alebo ekvivalentné sviečky.

RIEŠENIE PROBLÉMOV

Symptóm	Možná príčina	Riešenie
Ked' motor nefunguje Jeden chce Bežte:	Je v nádrži palivo?	Kontrola a doplnenie paliva
	Je v nádrži olej?	Kontrola a doplnenie oleja
	Vychádza zo zapalovacej sviečky iskra?	Kontrola a výmena zapalovacích sviečok
	Dostáva sa palivo do karburátora?	Vyčistite palivovú nádrž od usadenín
	Ak motor stále neštartuje, odneste generátor do autorizovaného servisného strediska.
Nedostatok elektrickej energie v Zásuvky striedavého	Je istič striedavého prúdu zapnutý?	Zapnite klimatizáciu prepínač
	Zariadenie pripojené ku generátoru je chybné	Skontrolujte, či spotrebič alebo elektrické zariadenie nemá poruchy
	Ak generátor stále nevykazuje napätie v zásuvkách striedavého prúdu, obrátte sa na predajcu alebo servisné stredisko.
Nedostatok elektrickej energie v Zásuvky na jednosmerný	Je spínač ochrany obvodu jednosmerného prúdu zapnutý	Zapnutie ochrany DC
	Zariadenie pripojené ku generátoru je chybné	Skontrolujte, či spotrebič alebo elektrické zariadenie nemá poruchy
	Ak generátor stále nevykazuje napätie na zásuvkách jednosmerného prúdu, obrátte sa na svojho predajcu alebo servisné stredisko.

PREPRAVA / SKLADOVANIE

• Pri preprave generátora vypnite vypínač motora a palivový ventil.
• Generátor udržiavajte v rovine, aby ste zabránili rozliatiu paliva. Výpary paliva alebo rozliate palivo sa môžu vznietit'.
• Kontakt s horúcim motorom alebo výfukovým systémom môže spôsobit' vážne popáleniny alebo požiar. Pred prepravou alebo uskladnením generátora nechajte motor vychladnúť.
• Dbajte na to, aby ste počas prepravy generátor neupustili alebo do neho nenarazili. Na generátor neklad'te t'azké predmety.

Pred dlhším skladovaním zariadenia:

Uistite sa, že skladovací priestor je bez nadmernej vlhkosti a prachu. Servisujte v súlade s nižšie uvedenou tabul'kou.

TECHNICKÉ ÚDAJE

Hodnotené údaje
Parameter	Hodnota
Objem motora	196 cm3
Výstupné napätie	230 V AC
Výstupná frekvencia	50 Hz
Výstupný výkon	2000 W
Špičkový výstupný výkon	2200 W
Dodatočné výstupné napätie	12V DC
Výkon dodatočného výstupu	8,3A
Stupeň ochrany	IP23M
Trieda ochrany	I
Voľnobežné otáčky	3000 min-1
Výkon spaľovacieho motora	6,5 HP
Výkonnostná trieda	G1
Účinník (cos φ)	1.0
Typ paliva	#92; #95; #98
Objem palivovej nádrže	15 L
Priemerná spotreba paliva	2,44 l/h
Typ motorového oleja	SAE15W30
Množstvo oleja pre spaľovací motor	0,6 L
Typ zapaľovacej sviečky	Magneto zapaľovanie
Maximálna teplota okolia	+ 40°C
Rozmery DxŠxV	60,5x44,5x45,5 cm
Hmotnosť	41 kg
Rok výroby	2023
58G904 znamená označenie typu aj stroja

ÚDAJE O HLUKU A VIBRÁCIÁCH

Hladina akustického tlaku	LpA = 65 dB(A) K= 3 dB(A)
Hladina akustického výkonu	LwA = 95 dB(A) K= 3 dB(A)

Informácie o hluku a vibráciách

Hladina emisie hluku zariadenia je opísaná: hladinou vyžarovaného akustického tlaku Lp a hladinou akustického výkonu Lw(kde K znamená neistotu merania). Vibrácie emitované zariadením sú opísané hodnotou zrýchlenia vibrácií a(kde K znamená neistotu merania).

Hladina akustického tlaku Lp, hladina akustického výkonu Lwa hodnota zrýchlenia vibrácií a uvedené v tomto návode boli namerané v súlade s normou ISO 8528-10:1998. Uvedená hladina vibrácií asa môže použit na porovnanie zariadení a na predbežné posúdenie vystavenia vibráciám. Uvedená úroveň vibrácií je representatívna len pre základné použitie jednotky. Ak sa jednotka používa na iné účely alebo s inými pracovnými nástrojmi, úroveň vibrácií sa môže zmenit. Vyššiu úroveň vibrácií ovplyvní nedostatočná alebo príliš zriedkavá údržba jednotky. Uvedené dôvody môžu mat' za následok zvýšenú expozíciu vibráciám počas celého pracovného obdobia.

Na presný odhad vystavenia vibráciám je potrebné zohl'adnit' obdobia, keď je jednotka vypnutá alebo keď je zapnutá, ale nepoužíva sa na prácu. Po presnom odhade všetkých faktorov sa môže ukázať, že celková expozícia vibráciám je oveľa nižšia.

Na ochranu používateľa pred účinkami vibrácií by sa mali zaviest d'alšie bezpečnostné opatrenia, ako je cyklická údržba stroja a pracovných nástrojov, zabezpečenie primeranej teploty rúk a správna organizácia práce.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektricky poháňané výrobky by sa nemali likvidovať spolu s domový odpadom, ale mali by sa odniest' do príslušných zariadení na likvidáci Informácie o likvidáci vím poskytne predajca výrobku alebo miestný úrad. Odpad z elektrických a elektronických zariadení obsahuje ekologicky inertné látky. Zariadenia, ktoré nie sú recyklované, predst potenciálne riziko pre životné prostredie a ľudské zdravie.

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (ďalej len "Grupa Topex") oznamuje, że všetky autorské práva k obsahu tejto príručky (ďalej len "príručka"), vrátane, okrem iného. Jeho text, fotografie, schémy, nákresy, ako aj jeho kompozícia patria výlučne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona za 4. februára 1994 o autorskom práve a súvisiacich právach (t. j. Zbierka zákonov 2006 č. 90 poz. 631 v znení neskorších predpisov). Kopírovanie, spracovanie, zverejňovanie, úprava na komerčné účely celého manuálu a jeho jednotlivých prvkov bez písomného súhlasu spoločnosti Grupa Topex je prísne zakázané a môže mať za následok občianskoprávnu a trestnoprávnu zodpovednosť.

ES vyhlásenie o zhode

Výrobok: Generátorová súprava

Model: 58G904

Obchodný názov: GRAPHITE

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednosť výrobcu.

Opísaný výrobok je v súlade s týmito dokumentmi:

Smernica o strojových zariadeniach 2006/42/ES

Smernica 2014/30/EÚ o elektromagnetickej kompatibilite

Garantovaná hladina akustického výkonu LWA = 95 dB(A)

A splňa požiadavky noriem:

EN ISO 8528-13:2016; EN 60204-1:2018;

EN 55012:2007+A1:2009; EN 61000-6-1:2007;

EN IEC 63000:2018

Toto vyhlásenie sa vzt'ahuje len na strojové zariadenie v podobe, v akej bolo uvedené na trh, a nezahrňa komponenty

Meno a adresa osoby so sídlom v EÚ, ktorá je oprávnená vypracovat' technickú dokumentáciu:

Podpísané v mene:

Grupa Topex Sp. z o.o. Sp.k.

Pracovník pre kvalitu spoločnosti TOPEX GROUP

Varšava, 2022-09-22

SL

PREVOD (UPORABNIŠKI) PRIROČNIK

Generatorski sklop: 58G904

OPOMBA: PRED UPORABO OPREME NATANČNO PREBERITE TA PRIROČNIK IN GA SHRANITE ZA POZNEJŠO UPORABO. OSEBE, KI NISO PREBRALE NAVODIL, NE SMEJO OPRAVLJATI MONTAŽE, NASTAVLJANJA ALI DELOVANJA OPREME. TA PRIROČNIK SHRANITE ZA PRIHODNJE POTREBE.

POSEBNE VARNOSTNE DOLOČBE POZOR!
