LIETOŠANAS INSTRUKCIJA 58G904 Graphite

Rūpīgi izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus. Ierīce ir izstrādāta drošai ekspluatācijai. Tomēr ierīces uzstādīšana, apkope un ekspluatācija var būt bīstama. levērojot turpmāk minētās procedūras, samazināsiet ugunsgrēka, elektriskās strāvas trieciena, traumu risku un ierīces uzstādīšanas laiku.

BRĪDINĀJUMI PAR DĪZEŁELEKTRISKĀ GENERATORA DARBĪBU

1. IEKŠDEDZES DZINĚJA IZPLŮDES GĄZES IR INDĪGAS.

- Nekad nelietojiet iekšdedzes dzinēju slēgtās telpās, jo šādos apstāklos pēc īslaicīgas uzturēšanās pastāv saindēšanās vai pat nāves risks. Iekšdedzes dzinējs ir paredzēts darbam labi vēdināmā vidē.

2. MOTORDEGVIELA IR UZLIESMOJOŠA UN TOKSISKA

- Ja degviela noklūst kuṉga-zarnu traktā, elpošanas ceļos vai acīs, nekavējoties meklēt medicīnisko palīdzību. Ja degviela noplūst uz

ādas vai apgērba, tā nekavējoties jānomazgā ar ziepēm un ūdeni un apgērbs nekavējoties jāmaina.

• Lietojot vai pārvietojot ĝeneratoru, pārliecinieties, ka tas atrodas pareizā pozīcijā. Ja ĝenerators ir sasvērts, no karburatora vai tvertnes var noplust degviela.
• Ġeneratora darbības laikā ir aizliegts smēkēt un tuvoties ar atklātu liesmu.

3. IEKŠDEDZES DZINĒJS VAI TĀ IZPLŪDES CAURULE VAR BŪT KARSTA.

• Generatoram jābūt novietotam tā, lai tam nevarētu pieskarties garāmgājēji, tostarp bērni.
• Izvairieties novietot jebkādus uzliesmojošus materiālus darbojošā iekšdedzes dzinēja izplūdes caurules tuvumā.
• Generators jānovieto vismaz 1 metra attālumā no ēkas vai citām iekārtām, lai āgenerators nepārkarstu.
• Izplūdes sistēma darbības laikā sakarst līdz augstai temperatūrai un paliek karsta, kad motors apstājas.

4. ELEKTROŠOKA IESPĚJAMÍBAS NOVĚRŠANA

• Nekad nelietojiet ģgeneratoru mitros apstāklos.
• Nekad nepieskarieties ĝeneratora sastāvdaļām ar mitrām rokām, jo pastāv elektriskās strāvas trieciena risks.
• Pirms lietošanas ĝeneratoram jābūt iezemētam.
• Uz generatora vai zem tā nelieciet komutācijas kabelus.

5. SAVIENOJUMA PIEZIMES

• Nepieslēdziet ğeneratoru pie parastās elektrotīkla padeves.
• Nesavienojiet ĝeneratoru paralēli ar citu ĝeneratoru.
• Neieslēdziet elektroniskās ierīces, piemēram, radioaparātus, televizorus, mājas kinoteātrus, SAT iekārtas, datorus utt.

NORĀDĪJUMI PAR DĪZEļELEKTRISKĀ ĝENERATORA DROŠU LIETOŠANU

• Uzmanīgi izlasiet šo rokasgrāmatu, lai labi iepazītos ar iegādāto aprīkojumu. Pievērsiet uzmanību ğeneratora lietošanai, tā ierobežojumiem un iespējamajiem briesmu riskiem, kas raksturīgi šāda veida izstrādājumiem.
• Generators jānovieto uz stingras virsmas.
• ĠGeneratora slodzei ir jäätbilst ražotāja datu plāksnītē norādītajām robežām. Pārslodzes dēļ generators var tikt bojāts vai var samazināties tā kalpošanas laiks.
• Motoru nedrīkst darbināt ar pārmērīgu ātrumu. Nedrīkst patvalīgi mainīt ģeneratora konstrukciju, lai palielinātu vai samazinātu iekārtas dzinēja apgriezienus.
• Nekad nelietojiet generatoru, kuram trūkst kādu detaļu, nav aizsargvāciņu utt.
• Ġeneratoru nedrīkst ekspluatēt vai uzglabāt mitros vai mitros apstākļos. Ġeneratoru nevajadzētu novietot uz augstas elektrovadītspējas virsmām, piemēram, metāla platformām u. c. Tomēr, ja no šādiem apstākļiem nav iespējams izvairīties, jālieto gumijas cimdi un apavi.
• Uzturiet generatoru tīru, lai uz tā nebūtu ellas, dubļu vai citu gružu pēdu.

• Pagarinātājiem, strāvas vadiem un visām citām elektroierīcēm jābūt labā stāvoklī. Nekad nelietojiet elektroiekārtas, kurām ir bojāti strāvas vadi. Ja esat cietuši no elektriskās strāvas, nekavējoties meklējiet medicīnisko palīdzību.

• Nekad nelietojiet ĝeneratoru šādos apstāklos:

• Motora apgriezienu skaits nav stabilizējies.
• Elektroenergijas savākšana nav iespējama.
• Ir notikusi elektroenerğijas patērētāja pārkaršana.
• Elektriskie savienojumi dzirkstelo.
• Bojātas kontaktligzdas.
• Aizdedzes intervāli notiek iekšdedzes dzinējā.
• rodas pārmērīga vibrācija.
• parādās liesmas vai dūmi.
• Telpa, kurā atrodas ĝenerators, ir slēgta.
• Līst lietus vai ir nelabvēlīgi laikapstākli.
• vidē ar augstu ugunsbīstamību.
• Periodiski pārbaudiet degvielas padeves sistēmu, lai konstatētu noplūdes vai bojājumu pazīmes, piemēram, degvielas padeves caurules berzi vai novecošanos, tvertnes vai degvielas uzpildes tvertnes vāciņa bojājumus. Visi bojājumi jānovērš pirms ĝeneratora iedarbināšanas.
• ÇGeneratoru drīkst izmantot, darbināt un uzpildīt ar degvielu tikai šādos apstāklos:

• Ar labu ventilāciju - jāizvairās no telpām un zonām, kur varētu uzkrāties tvaiki vai izgarojumi, piemēram, zemes izrakumos, pagrabos, nojumēs, izplūdes telpās, jahtu tilpnēs. Łoti svarīga ir gaisa plūsma un atbilstoša temperatūra. Temperatūrai nevajadzētu pārsniegt 40 °C.

• Izplūdes dūmi no kameras jāizvada pa karstumizturīgu cauruļvadu. Izplūdes dūmi satur oglekļa monoksīdu, kas ir bez smaržas un neredzams. Ja to ieelpo, var rasties smaga saindēšanās un pat nāve.

• Uzpildiet generatora tvertni ar degvielu labi apgaismotās vietās. Izvairieties no degvielas izliešanas. Nekad neuzpildiet degvielas tvertni, kad motors darbojas. Pirms degvielas iepildīšanas vienmēr pagaidiet, līdz dzinējs ir nedaudz atdzisis.
• Gan trokšņu slāpētājam, gan gaisa filtram vienmēr jābūt uzstādītiem un jābūt labā stāvoklī, jo tie aizsargā pret liesmu izplūšanu, ja maisījums sadeg ieplūdes kanālā.

- Uzliesmojošus materiālus turiet tālāk no ģgeneratora.

• Strādājot ar ĝeneratoru, nelietojiet brīvu apģērbu, rotaslietas vai citus priekšmetus, kas var aizkerties ĝeneratora iedarbināšanas laikā vai rotējošās ĝeneratora sastāvdaļas.
• Pirms elektriskās slodzes pieslēgšanas ĝeneratoram jāsasniedz darba ātrums. Pirms iekšdedzes dzinēja izslēgšanas elektriskā slodze ir jāatvieno.
• Lai izvairītos no bīstamām jaudas svārstībām, kas var sabojāt iekārtu, nedrīkst pieļaut, ka iekšdedzes dzinējs apstājas degvielas izsmelšanas dēl, ja ir pievienota elektriskā slodze.
• Neievietojiet neko caur ventilācijas atverēm pat tad, ja ĝenerators nedarbojas. Šāda darbība var sabojāt ĝeneratoru vai radīt miesas bojājumus.
• Pirms ģgeneratora pārvadāšanas ar mehānisko transportlīdzekli iztukšojiet tā tvertni, lai novērstu iespējamu degvielas noplūdi.
• Pārvietojot ģgeneratoru no vietas uz vietu, izmantojiet pareizas pacelšanas metodes. Nepareizas celšanas metodes var izraisīt traumas.
• Lai izvairītos no apdegumiem, nepieskarieties dzinēja trokšna slāpētājam vai citām iekšdedzes dzinēja vai ģeneratora dalām, kas darbības laikā var sakarst.
• Nesavietojiet generatoru kopā ar citiem elektroenerģijas avotiem.
  • Nēsājiet ausu aizsarglīdzekļus.
• Visi remontdarbi jāveic ražotāja servisa nodalā.

UZMANĪBU! Neraugoties uz pēc būtības drošu konstrukciju, drošības pasākumu un papildu aizsardzības pasākumu izmantošanu, ekspluatācijas laikā vienmēr pastāv atlikušo traumu risks.

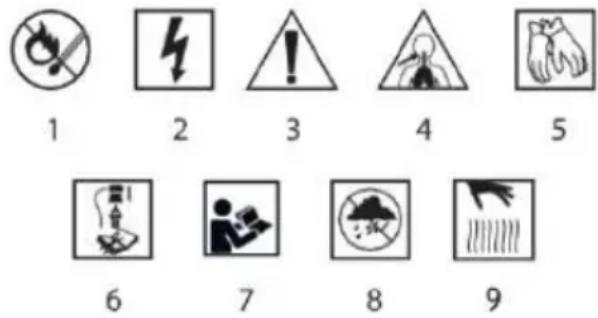

PIKTOGRAMMAS UN BRĪDINĀJUMI

1 2 3 4 5 6 7 8 9

1. Ugunsbīstamība
2. Tiešraides aprīkojums
3. Piesardzība Veikt īpašus piesardzības pasākumus
4. Saindēšanās risks ar izplūdes gāzēm
5. Lietojiet aizsargcimdus
6. Pirms tehniskās apkopes vai remonta darbu veikšanas izslēdziet dzinēju un noņemiet vadu no aizdedzes sveces .
7. Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus!
8. Aizsardzība pret mitrumu
9. Uzmanību karstais elements.

GRAFISKO ELEMENTU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām. attēlots šīs rokasgrāmatas grafiskajās lapās.

Apzīmējums	Apraksts
1	Transportēšanas rokturis
2	Degvielas uzpildes tvertnes vāciņš
3	Karburatora vārsts
4	Startera kabelis
5	Gaisa filtrs
6	lekšdedzes dzinējs
7	Vibrācijas amortizatori
8	Ellas līmeņa indikators (mērtrauks)
9	Ellas uzpildes vāciņš
10	Jaudas ĝenerators
11	Vienības panelis
12	Izplūdes izplūdes caurule / trokšņa slāpētājs
13	Degvielas tvertne
14	Degvielas līmeņa indikators
15	Sūkšanas svira

* lespējamas atšķirības starp grafisko attēlu un faktisko produktu.

MĚRKIS

Generators ir ierīce, kas pārvērš mehānisko energijju elektroenergijā. Tā energijas avots ir iekšdedzes dzinējs. Generators ir ideāli piemērots, ja nav pastāvīga elektroenergijas avota. Tas ir ideāli piemērots kā avārijas elektroenergijas avots mājās, nometnēs, brīvdienu mājiņās utt.

Generatoru var izmantot, lai darbinātu tādas ierīces kā elektroinstrumenti, kvēlspuldzes, apkures ierīces un līdzīgas ierīces, kurām nepieciešams mainstrāvas spriegums 230 V.

Generatoram praktiski nav nepieciešama apkope.

Neizmantojiet generatoru nepareizi

IERİCES DARBİBA

SAGATAVOŠANĀS DARBAM

Pirms motora iedarbināšanas nepievienojiet patērētājus kā elektroiekārtas. Tvertni nedrikst piepildīt virs pieļaujamā maksimālā līmeņa, jo, dzinēja darbības laikā paaugstinoties temperatūrai, degviela var izplūst, jo tā izplešas.

Uzpildot degvielu, jāievēro šādi noteikumi:

Generatora zemējuma spaile atrodas uz ģgeneratora panela B10. attēlā un ir savienota ar ģgeneratora nevadošajām metāla daļām un katras kontaktligzdas zemējuma spailēm.

Pirms zemējuma spailes izmantošanas konsultējieties ar kvalificētu elektriķi, elektrotehnikas inspektoru vai vietējo iestādi, kuras jurisdikcijā ir vietējie noteikumi vai rīkojumi, kas attiecas uz paredzēto ĝeneratora izmantošanu.

Lai izvairītos no elektriskās strāvas trieciena, ko var izraisīt bojāta iekārta, ğeneratoram jābūt iezemētam. Savienojiet viendzīslas strāvas kabeļa (vadu) ar lielu šķērsgriezumu (vismaz 4 mm²) posmu starp B10 attēla zemējuma spaili un zemē iedzīto zemējuma stieni. ğeneratoriem ir sistēmas zemētājs, kas savieno ğeneratora rāmja sastāvdaļas ar maņstrāvas izejas kontaktligzdas zemējuma spailēm. Sistēmas zemētājs nav savienots ar maņstrāvas neitrālo vadu. Ja ğeneratoru pārbauda ar kontaktligzdas testeri, tas uzrādīs tādu pašu zemējuma kēdes stāvokli kā mājas kontaktligzdām.

NAFTAS NOPLÜDE

• Pirms generatora iedarbināšanas pimo reizi sagatavojet 0,6 litrus SAE 15W30 tipa ellas. Atskrūvējiet ellas uzpildes vāciņu, 1. att. A9 un ielejiet norādīto ellas daudzumu. Pārbaudiet ellas līmeni attēls. A8 un uzskrūvējiet ellas uzpildes vāciņu, 1. att. A9.
• Piepildiet degvielas tvertni att. A13 ar bezsvina benzīnu. Atskrūvējiet degvielas uzpildes tvertnes vāciņu att. A2. Kad esat pabeidzis uzpildīt degvielu, pārliecinieties, ka degvielas uzpildes tvertnes vāciņš att. A2 ir droši pievilkts.
• Generatora zemējums B10. attēls (zemējuma kabelis nav iekļauts ģeneratora aprīkojumā).

IEKŠDEDZES DZINĚJA IEDARBINĀŠANA

Pagrieziet degvielas värsta sviru 1. att. A3 uz pozīciju "ON". Kad motors ir auksts, pārvietojiet degvielas droseles sviru (iesūknēšanas) att. A15/fig. C1 uz labo pusi.

leslēdziet ĝeneratora aizdedzi, nospiežot pogu att. B1 uz pozīciju "ON". Sākumā lēni velciet startera auklu A4/Fig. C4, līdz dzirdat, ka sajūgs ieslēdzas, un pēc tam velciet to enerģiski. lekšdedzes dzinēja iedarbināšanai var būt nepieciešams vairākas reizes pavilkt startera auklu.

GENERATORA IEDARBINĀŠANA NO AKUMULATORA

Palaižot dzinēju ar starteri, izlasiet šādus norādījumus.

• Pārvietojiet degvielas droseles sviru (iesūknēšana) 1. att. A15 uz labo pusi un pievienojiet uztvērēju 230 V mainstrāvas kontaktligzdai att. B8 vai att. B9.
• Pārvietojiet mainstrāvas pārslodzes aizsardzības slēdža sviru att. B7 uz pozīciju "ON". Parādās sprieguma indikatora lukturītis att. B1 iedegsies, un voltmetra fig. B6 parādīs radīto spriegumu.
• lestatiet motora slēdzi START pozīcijā un turiet to tur 5 sekundes vai līdz motora iedarbināšanai.
• Startera darbināśana ilgāk par 5 sekundēm var sabojāt dzinēju. Ja dzinējs nespēj iedarbināties, atlaidiet slēdzi un pirms atkārtotas startera iedarbināśanas pagaidiet 10 sekundes.
• Ja pēc noteikta laika startera motora ātrums samazinās, tas norāda, ka akumulators ir jāuzlādē.
• Pēc motora iedarbināšanas ľaujiet motora slēdžam atgriezties ON pozīcijā.
• Kad motors sasilst, pagrieziet drosešsvärstu vai nospiediet drosešsvärsta sviru uz ATVÉRTO pozīciju.

DZINĒJA APSTĀŠANĀS

Pirms dzinēja apstāšanās izslēdziet visus patērētājus - elektroierīces.

• Izslēdziet ģeneratora aizdedzi, nospiežot B2. att. pogu pozīcijā "OFF".
• Pagrieziet degvielas värsta sviru A3 attēls/ A3 attēls pozīcijā "OFF". Tas izslēgs dzinēju.

Pēc iekšdedzes dzinēja darbības beigām pats dzinējs un tā izplūdes caurule var būt ľoti karsti.

UZMANĪBU! Kamēr iekšdedzes dzinējs un tā izplūdes caurule nav atdzisusi, veicot pārbaudes, apkopes vai remonta darbus, nepieskarieties tām ar kermeņa dalām vai apģērbu.

Pirms ierīces pieslēgšanas ĝeneratoram

- Pärliecinieties, ka tas ir darba kārtībā. Bojātas iekārtas vai strāvas vadi var radīt elektriskās strāvas trieciena risku.

• Ja ierīce sāk darboties nepareizi, klūst lēna vai pēkšni apstājas, nekavējoties to izslēdziet. Atvienojiet ierīci no elektrotīkla un noskaidrojiet, vai problēmas cēlonis ir ierīce, vai arī ir pārsniegta ĝeneratora nominālā slodze.
• Pārliecinieties, ka instrumenta vai ierīces elektriskais nominālais lielums nepārsniedz ģeneratora nominālo lielumu. Nekad nepārsniedziet ģeneratora maksimālo nominālo jaudu.
• Jaudas līmeni starp nominālo un maksimālo nedrīkst izmantot ilgāk par 30 minūtēm.
• levērojama ĝeneratora pārslodze izraisīs kēdes pārtraucēja izslēgšanos.
• Maksimālās jaudas laika ierobežojuma pārsniegšana vai neliela ģgeneratora pārslodze var neizraisīt slēdža atslēgšanos, bet samazinās ģgeneratora kalpošanas laiku.
• Nepārtrauktai darbībai nepārsniedziet nominālo jaudu.
• Abos gadījumos jāņem vērā visu pieslēgto ierīču kopējā nepieciešamā jauda (VA). Ierīces jaudas datus var atrast uz nominālās plāksnītes.

lekārtu mainstrāvas padeve

1. Palaidiet dzinēju.
2. ieslēdziet mainstrāvas kēdes pārtraucēju.
3. Savienojiet ierīci.

UZMANIBU: Lielākajai daļai motorizēto iekārtu palaišanai ir nepieciešama lielāka jauda nekā to nominālā jauda.

Nepārsniedziet strāvas limitu, kas noteikts vienai ligzdai. Ja pārslogotas kēdes dēl atslēdzas mainstrāvas slēdžs, samaziniet kēdes elektrisko slodzi, pagaidiet dažas minūtes un pēc tam atkal ieslēdziet slēdžu.

UZMANIBU: līdzstrāvas spailes drīkst izmantot TIKAI 12 V transportīdzeklu akumulatoru uzlādei.

UZMANĪBU: Neuzsāciet transportlīdzekli, kamēr ir pievienoti akumulatora uzlādes kabeli un darbojas ğenerators. Var rasties transportlīdzekļa vai ğeneratora bojājumi.

Spailes ir iekrāsotas sarkanā krāsā, pozitīvais spaile (+) 1. attēls. B4 un melns, negatīvais termināls (-), 1. att. B5. Akumulators jāpievieno ģeneratora līdzstrāvas spailēm ar pareizu polaritāti (pozitīvais akumulators pie ģeneratora sarkanā spailes un negatīvais akumulators pie ģeneratora melnā spailes).

Līdzstrāvas kēdes aizsardzība ar līdzstrāvas drošinātāju

Līdzstrāvas kēdes aizsardzība B3. att. automātiski izslēdz līdzstrāvas akumulatora uzlādes kēdi, ja līdzstrāvas kēde ir pārslogota, ja ir problēmas

ar akumulatoru vai akumulatora savienojumiem, vai ja savienojumi starp akumulatoru un ģ generatoru ir nepareizi.

UZMANĪBU! Ja līdzstrāvas kēdes aizsardzība ir deaktivizēta B3. attēls, pagaidiet dažas minūtes un nospiediet pogu uz iekšu, lai atjaunotu līdzstrāvas kēdes aizsardzību.

Akumulatora kabelu savienošana

UZMANĪBU: Akumulators var izdalīt sprādzienbīstamas gāzes. Sargājiet no atklātas liesmas un cigaretēm. Nodrošiniet atbilstošu ventilāciju, uzlādējot akumulatorus.

1. pirms lādēšanas kabeļu pievienošanas akumulatoram, kas ir uzstādīts transportlīdzeklī,
2. atvienojiet transportlīdzekļa iezemēto akumulatora kabeli.
3. pievienojiet akumulatora pozitīvo (+) kabeli akumulatora pozitīvajam (+) terminālim.
4. pievienojiet akumulatora pozitīvā (+) kabela otru galu ģeneratoram.
5. pievienojiet akumulatora negativo (-) kabeli akumulatora negativajam (-) spraudnim.
6. pievienojet akumulatora negatīvā (-) kabela otru galu ģeneratoram.
7. Palaidiet generatoru.

Akumulatora kabeļu atvienošana:

1. Izslēdziet dzinēju.

1. Atvienojiet akumulatora kabela negativo (-) spaili no generatora negativā (-) termināla B5. attēls.
2. Atvienojiet negatīvā (-) akumulatora kabeļa otru galu no negatīvā (-) akumulatora spailes.
3. Atvienojiet akumulatora pozitīvo (+) kabeli no ģeneratora pozitīvā (+) termināla B5. attēls.
4. Atvienojiet akumulatora pozitivā (+) kabeļa otru galu no akumulatora pozitivā (+) pola.
5. Savienojiet transportlīdzekļa zemējuma kabeli ar akumulatora negafīvo (-) spaili.
6. Atkārtoti pievienojiet transportlīdzekļa akumulatora zemējuma kabeli.

Darbs lielā augstumā

PIEZIME: Lielā augstumā standarta degvielas-gaisa maisijums karburatorā būs pārāk bagātīgs. Samazināsies veiktspēja un palielināsies degvielas patērinš. Dzinēja jauda samazināsies par aptuveni.
3,5 % uz katriem 300 metriem (1000 pēdām) augstuma pieauguma.

APKOPE UN UZGLABĀŠANA

ELLA

• Dzinēja ellā ir svarīgs dzinēja veiktspējas un kalpošanas laika faktors. Piemēram, divtaktu dzinējiem nepareiza motorella bojās dzinēju, un to nav ieteicams lietot.
• Pirms katras ĝeneratora izmantošanas pārbaudiet ellas līmeni, pārbaude jāveic uz līdzenas virsmas ar izslēgtu dzinēju.
• Izmantojiet 4 taktu dzinēja ellu vai līdzvērtīgu augstas kvalitātes ellu. SAE15W30 tipa ellu ir ieteicama lietošanai vidējā temperatūrā.

Ellas uzpilde

• Nonemiet ellas uzpildes väciņu attēlā. A9 un noslaukiet mērstieni tīri att. A8.
• Pārbaudiet ellas limeni, ievietojot mērlāpstinu A8. attēlā degvielas uzpildes kaklinā, to neaizskrūvējot.
• Ja līmenis ir zems, uzlejiet ieteicamo ellu līdz augšējai atzīmei uz mērlentes.
• Pēc degvielas uzpildīšanas cieši aizspiediet vāciņu un ievietojiet mērstieni.

UZMANĪBU: Ja eļļas karterī nav eļļas vai tās ir nepietiekams daudzums, var nostrādāt eļļas līmeņa sensors, un motors apstāsies vai neieslēgsies.

Motora ellas maina

PIEZIME: Lai nodrošinātu pilnīgu un ātru eļļas iztukšošanu, eļļu iztukšojiet, kad motors ir silts.

1. Noņemiet ellas iztukšošanas aizbāzni un blīvslēgu, ellas uzpildes vāciņu un iztukšojiet ellu.
2. No jauna uzstādiet iztukšošanas aizbāzni un blīvējuma paplāksni.
   Spraudni stingri pievelciet.
3. uzpildiet ieteicamo ellu un pârbaudiet ellas lîmeni.

Lüdzu, utilizëjiet izlietoto motorellu videi nekaitigā veidā. Mës iesakām to nodot aizzimogotā traukā vietējā degvielas uzpildes stacijā vai nodot otrreizējai pārstrādei. Neizmetiet to atkritumu tvertnē vai neizlejiet uz zemes.

DEGVIELA

- Pārbaudiet degvielas līmeņa indikatoru.

• Ja degvielas līmenis ir zems, uzpildiet degvielu tvertnē. Nepiepildiet tvertni augstāk par degvielas sieta roku. Benzīns ir ľoti viegli uzliesmojošs un noteiktos apstāklos ir sprādzienbīstams. Degvielu uzpildiet labi vēdināmā vietā ar izslēgtu dzinēju. Nesmēkējiet un nepieļaujiet liesmu vai dzirksteļu rašanos dzinēja degvielas uzpildes vietā vai benzīna uzglabāšanas vietā.
• Nepārpildiet degvielas tvertni (degvielas uzpildes tvertnē nedrīkst būt degvielas). Pēc degvielas uzpildīšanas pārliecinieties, ka degvielas tvertnes vāciņš ir pareizi un droši aizvērts. Uzpildot degvielu, uzmanieties, lai neizlietu degvielu. Izlijusī degviela vai degvielas tvaiki var aizdegties. Ja degviela ir izlijusi, pirms motora iedarbināšanas pārliecinieties, ka vieta ir sausa.
• Izvairīties no atkārtotas vai ilgstošas degvielas saskares ar ādu vai tvaiku ieelpošanas.

UZMANIBU: UZGLABAT DEGVIELU BERNIEM NEPIEEJAMÄ VIETÄ.

• Izmantojiet benzīnu ar oktānskaitli 86 vai augstāku.
• Mēs iesakām izmantot bezsvina benzīnu, jo tas rada mazāk nogulšņu dzinējā un uz aizdedzes svecēm un pagarina izplūdes sistēmas kalpošanas laiku.
• Nekad nelietojiet novecojušu vai piesārnotu benzīnu vai ellas un benzīna maisījumu. Izvairieties no netīrumu vai ūdens ieklūšanas degvielas tvertnē.
• Reizēm var dzirdēt nelielu "dzirksteļsitienu" vai "ping" (metāla skana, kas atgādina pīkstēšanu).
• ja darbojas ar lielu slodzi. Tas nav iemesls bažām.
• Ja pie nemainīgiem motora apgriezieniem, normālas slodzes apstākļos parādās klauvējiena dzirksteles vai pingošana, nomainiet benzīna marku. Ja ħirgāšana vai pingošana turpinās, sazinieties ar pilnvaroto ĝeneratora izplatītāju.

GENERATORU PĀRBAUDES

• Pareiza apkope ir būtiska drošai, ekonomiskai un nevainojamai darbībai. Tā arī palīdzēs samazināt gaisa piesārnojumu.
• Izplūdes gāzēs ir indīgs oglekļa monoksīds. Pirms apkopes darbu veikšanas izslēdziet dzinēju. Ja dzinējs ir jāpalaiž, pārliecinieties, ka telpa ir labi vēdināma.
• Lai ĝenerators būtu labā darba kārtībā, ir nepieciešama periodiska apkope un regulēšana. Apkopes un pārbaudes jāveic ar turpmāk dotajā tehniskās apkopes grafikā norādītajiem intervāliem.
• Ja ĝenerators tiek izmantots puteklainās vietās, tā apkope jāveic biežāk.
• Generatora apkope jäveic izplatītājam vai pilnvarotam servisa centram.
• Profesionālai vai komerciālai lietošanai, lai noteiktu pareizo tehniskās apkopes biežumu, ir jāreģistrē darba stundas.

NEPÄRTRAUKTAS DARBİBAS PERIODSVeic katru norādīto mēnesi vai pēc darba laika, atkarībā no tā, kas notiek vispirms.		Katrs izma ntot	Pirmai s mēnesi s vai 20 stunda s.	Ik pēc 3 mēneši vai 50 stunda s.	Ik pēc 6 mēneši em vai 100 stunda s.	Katru gadu vai 300 stunda s.
ELEMENTS
Dzinēja ellā	Pārbaudiet līmeni	O
	Aizstāt		O		O
Gaisa filtrs	Pārbaudiet	O
	Tīrīt vai nomainīt			O
Sedimentu krūzīte	Clean				O
Aizdedzes svece	Pārbaudiet tīrību				O
Klusinātājs	Clean				O
Vārstu fīrīšanas tīdzeklis	Pārbaudiet un noregulējiet					O
Degvielas tvertne un filtrs	Clean					O
Degvielas padeves līnija	Pārbaudiet	Ik pēc 2 gadiem (ja nepieciešams, nomainiet

UZMANĪBU! Pareizi neveicot apkopi vai nenovēršot problēmu pirms ekspluatācijas, var rasties darbības traucējumi, kas var nopietni ievainot vai nogalinot lietotāju.

Vienmēr ievērojiet šajā lietošanas rokasgrāmatā sniegtos pārbaudes un tehniskās apkopes ieteikumus un grafikus.

Tehniskās apkopes grafiks attiecas uz normāliem ekspluatācijas apstākliem. Ja generators tiek ekspluatēts smagos apstāklos, piemēram, ilgstoši strādājot ar lielu slodzi vai augstā temperatūrā, vai ja tas tiek

izmantots īpaši mitros vai puteklainos apstāklos, konsultējieties ar servisa izplatītāju, lai saņemtu ieteikumus, kas piemērojami jūsu individuālajām vajadzībām un lietošanai.

GAISA FILTRA SERVISS

Netīrs gaisa filtrs ierobežo gaisa plūsmu uz karburatoru. Lai novērstu karburatora bojājumus, gaisa filtrs ir regulāri jāapkalpo.

Biežāka apkope jāveic, ja tiek ekspluatēts

generators loti puteklainās vietās

ÜZMANİBU: filtra elementa tīrīšanai izmantojot benzīnu vai uzliesmojošu škīdinātāju, var izcelties ugunsgrēks vai sprādziens. Izmantojiet tikai ziepes, üdeni vai nedegošu škīdinātāju.

UZMANIBU: Nekad neiedarbiniet generatoru bez gaisa filtra. Tas izraisis strauju dzinēja nolietošanos.

Filtra nomaiņa vai tīrīšana

1. atvienojiet gaisa filtra vāka skavas, noņemiet gaisa tīrītāja vāku un nonemiet elementu.
   2 Nomazgājiet sastāvdaļu siltā ūdenī ar mazgāšanas līdzekli, pēc tam rūpīgi noskalojiet; vai mazgājiet nedegošā škīdinātājā vai škīdinātājā ar augstu uzliesmošanas temperatūru. Laujiet sastāvdaļai rūpīgi nožūt.
2. iemērciet filtru tīrā motorellā un izspiediet tās pārpalikumu. Ja filtrā paliks pārāk daudz ellas, dzinējs dūmos pēc pirmās iedarbināšanas.
   4 No jauna uzstādiet gaisa tīrītāja elementu un vāku.

AIZDEDZES SVEČU SERVISS

PIEZIME: leteicamās aizdedzes sveces: F5T vai F6TC, vai F7TJC, vai līdzvērtīgi.

Lai nodrošinātu pareizu motora darbību, aizdedzes svecei jābūt pareizi uzliektai un bez nosēdumiem.

UZMANIBU: Ja motors ir darbojies, trokšnu slāpētājs būs ħoti karsts. Esiet uzmanīgi, lai nepieskartos trokšna slāpētājam.

1. Nonemiet aizdedzes sveces vācinu.
2. Notīriet visus gružus no aizdedzes sveces pamatnes.
3. Izmantojiet instrumentu komplektā iekļauto uzgriežņu atslēgu, lai nonemtu aizdedzes sveci.

GLABĀŠANAS LAIKS	IETEICAMĀ APKOPES PROCEDŪRA. LAI NOVĒRSTU APGRŪTINĀTU IEDARBINĀŠANU
Mazāk nekā 1 mēnesis1 līdz 2 mēneši	Sagatavošana nav nepieciešama.Uzpildiet degvielu ar svaigu benzīnu un pievienojiet benzīna kondicionieri.
2 mēneši līdz 1 gads	Uzpildiet degvielu ar svaigu benzīnu un pievienojiet benzīna kondicionieri.Iztukšojiet karburatora pludinbaseinu.Iztukšojiet degvielas nogulšņu rezervuāru.
1 gads vai ilgāk	Uzpildiet degvielu ar svaigu benzīnu un pievienojiet benzīna kondicionieri.Iztukšojiet karburatora pludinbaseinu.Iztukšojiet degvielas tvertni.Iznemiet aizdedzes sveci. lelejiet cilindr ēdamkaroti motorelļas.Lēnām pagrieziet dzinēju, izmantojot trosi, lai izkliedētu eļļu.No jauna uzstādiet aizdedzes sveci.Nomainiet motora eļļu.Pēc izņemšanas no noliktavas - iztukšojiet uzglabāto benzīnu piemēroto konteineros, lai to izlietotu.un pirms iedarbināšanas uzpildiet svaig benzīnu.
*Izmantojiet benzīna kondicionierus, kas ir izstrādāti tā, lai pagarinā glabāšanas laiku.

4 Vizuāli pārbaudiet aizdedzes sveci. Izmetiet to, ja izolators ir saplaisājis vai saplaisājis. Ja aizdedzes sveci paredzēts izmantot atkārtoti, notīriet to ar stieplu suku.
5 Ar aizdedzes sveces spraugu izmēriet ar spraugu mērītāju. Vajadzības gadījumā koriģējiet, rūpīgi noregulējot sānu elektroda attālumu.
6 Pārbaudiet, vai aizdedzes sveces paplāksne ir labā stāvoklī, un manuāli ieskrūvējiet aizdedzes sveci, lai novērstu škērsgriezumu.

7 Pēc aizdedzes sveces ievietošanas ar aizdedzes sveces uzgriežņu atslēgu, lai saspiestu paplāksni.

Atškiribai vajadzētu būt šādai: 0,70-0,80 mm (0,026-0,031 collas).

Ja uzstādāt jaunu aizdedzes sveci, pēc aizdedzes sveces ievietošanas piespiediet 1/2 apgrieziena, lai saspiestu paplāksni. Ja atkārtoti uzstādāt lietotu aizdedzes sveci, pēc aizdedzes sveces ievietošanas piespiediet 1/8 - 1/4 apgrieziena, lai saspiestu paplāksni.

Aizdedzes svece ir stingri jäpievelk. Nepareizi pievilkta aizdedzes svece var òoti sakarst un sabojät dzinēju. Nekad neizmantojiet aizdedzes sveces ar nepareizu karstuma diapazonu, izmantojiet tikai ieteiktās vai līdzvērtīgas aizdedzes sveces.

PROBLÉMU RISINÁŠANA

Simptoms	lespējamais iemesls	Risinājums
Ja motors nedarbojasViens vēlasPalaist:	Vai tvertnē ir degviela?	Pārbaudiet unuzpildiet degvielu
	Vai tvertnē irella?	Pārbaudiet unuzpildiet ellu
	Vai no aizdedzes sveces nākdzirkstele?	Aizdedzes svečupārbaude un nomaina
	Vai degvielasasniedzkarburatoru?	Iztīriet degvielastvertni nonosēdumiem
	Ja dzinējs joprojām neieslēdzas, nogādājiet ğeneratoru pilnvarotā servisa centrā.
Elektrības trūkumsMainstrāvas kontaktligzdas	Vai mainstrāvas kēdes pārtraucējs ir ieslēgts?	Pagriezieta mainstrāvas padevipārslēgt
	gameratoram pieslēgtā iekārta ir bojāta	Pārbaudiet, vai ierīcei vai elektroiekārtai nav defektu.
	Ja ğenerators joprojām neuzrāda spriegumu mainstrāvas kontaktligzdās, sazinieties ar izplatītāju vai servisa centru.
Elektrības trūkumsLīdzstrāvas kontaktligzdas	Vai ir ieslēgts līdzstrāvas kēdes aizsardzības slēdzis	leslēdziet līdzstrāvas aizsardzību
	gameratoram pieslēgtā iekārta ir bojāta	Pārbaudiet, vai ierīcei vai elektroiekārtai nav defektu.
	Ja ğenerators joprojām neuzrāda spriegumu līdzstrāvas kontaktligzdās, sazinieties ar izplatītāju vai servisa centru.

TRANSPORTĒŠANA / UZGLABĀŠANA

• Transportējot ğeneratoru, izslēdziet dzinēja slēdzi un degvielas vārstu.
• Uzturiet generatoru vienā līmenī, lai novērstu degvielas noplūdi. Degvielas tvaiki vai izlijuša degviela var aizdegties.
• Saskare ar karstu dzinēju vai izplūdes sistēmu var izraisīt nopietnus apdegumus vai ugunsgrēku. Pirms ģgeneratora transportēšanas vai glabāšanas laujiet dzinējam atdzist.
• Uzmanieties, lai transportēšanas laikā ĝenerators nenokristu vai netiktu sasists. Nenovietojiet uz ĝeneratora smagus priekšmetus.

Pirms ierīces ilgstošas uzglabāšanas:

Pārliecinieties, ka uzglabāšanas vietā nav pārmērīga mitruma un putekļu. Veiciet apkopi saskaņā ar turpmāk sniegto tabulu.

TEHNISKIE DATI

Nominālie dati
Parametrs	Vērtība
Dzinēja jauda	196 cm3
Izejas spriegums	230 V MAINSTRĀVA
Izejas frekvence	50 Hz
Izejas jauda	2000 W
Maksimālā izejas jauda	2200 W
Papildu izejas spriegums	12V LĪDZSTRĀVAS STRĀVA
Papildu izejas jauda	8,3A
Aizsardzībaspakāpe	IP23M
Aizsardzības klase	I
Tukšas darbības ātrums	3000 mln-1
lekšdedzes dzinēja jauda	6,5 ZS
Veiktspējas klase	G1
Jaudas koeficients (cos φ)	1.0
Degvielasveids	#92; #95; #98
Degvielas tvertnes tilpums	15 L
Vidējais degvielas patēriņš	2,44 l/h
Dzinēja eļļas tips	SAE15W30
Eļļas daudzums iekšdedzes dzinējam	0,6 L
Aizdedzes sveces tips	Magnētiskā aizdedze
Maksimālā apkārtējās vides temperatūra	+ 40°C
Izmēri LxWxH	60,5x44,5x45,5 cm
Masu	41 kg
Ražošanas gads	2023
58G904 apzīmē gan tipa, gan mašīnas apzīmējumu.

TROKŠNA UN VIBRĀCIJAS DATI

Skañas spiediena līmenis	LpA = 65 dB(A) K= 3 dB(A)
Skañas jaudas līmenis	LwA = 95 dB(A) K= 3 dB(A)

Informācija par troksni un vibrāciju

Iekārtas troksna emisijas līmeni raksturo: emitētais skaņas spiediena līmenis Lp un skaņas jaudas līmenis LwA (kur K apzīmē mērījumu nenoteiktību). Iekārtas emitēto vibrāciju raksturo vibrācijas paātrinājuma vērtība a, (kur K ir mērījumu nenoteiktība).

Skañas spiediena līmenis Lp, skañas jaudas līmenis Lwa un vibrācijas paātrinājuma vērtība a, kas norādīti šajos norādījumos, ir izmērīti saskaņā ar ISO 8528-10:1998. Norādīto vibrācijas līmeni avar izmantot, lai salīdzinātu iekārtas un veiktu provizorisku vibrācijas iedarbības novērtējumu.

Norādītais vibrāciju līmenis ir reprezentatīvs tikai ierīces pamatlietošanas gadījumā. Ja ierīce tiek izmantota citiem mērķiem vai ar citiem darba rīkiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmēs nepietiekama vai pārāk reta ierīces apkope. lepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jāņem vērā periodi, kad ierīce ir izslēgta vai kad tā ir ieslēgta, bet netiek izmantota darbam. Kad visi faktori ir precīzi novērtēti, kopējā vibrācijas iedarbība var izrādīties daudz mazāka.

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāievieš papildu drošības pasākumi, piemēram, cikliski jāveic mašīnas un darba rīku apkope, jānodrošina atbilstoša rokas temperatūra un pareiza darba organizācija.

VIDES AIZSARDZĪBA

Ar elektroenerğiju darbināmus izstrādājumus nedrīkst izmest kop sadzīves atkrītumiem, bet tie jānogādā atbilstošās utilizācijas vietās. iegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma izplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritu satur videi nekaitīgas vielas. Aprīkojums, kas netiek pārstrādāts, ra potenciālu risku videi un cilvēku veselībai.

"Grupa Topex Spółka z ierobeżoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavą, ul. Pograniczna 2/4 (turpmák tekstą - "Grupa Topex") informe, ka visas autoritiesības uz śis rokasgrāmatas (turpmák tekstą - "Rokasgrāmata") saturu, tostarp, cita starpą. Tās teksts, fotografijas, diagrammas, zīmējumi, kā arī tās sastāvs,

pieder tikai grupai Grupa Topex un ir pakļautas tiesiskai aizsardzībai saskaņā ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (t. i., 2006. gada Likumu Vēstnesis Nr. 90 Poz. 631, ar grozījumiem). Visas Rokasgrāmatas un tās atsevišku elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez Grupa Topex rakstiski izteiktas piekrišanas ir stingri aizliegta un var novest pie civiltiesiskās un kriminālatbildības.

EK atbilstības deklarācija

Izstrādājums: Ġeneratoru komplekts

Modelis: 58G904

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

Trokšna emisijas direktīva 2000/14/EK, kurā grozījumi izdarīti ar 2005/88/EK

Garantētais skaņas jaudas līmenis LWA = 95 dB(A)

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES

Un atbilst standartu prasībām:

EN ISO 8528-13:2016; EN 60204-1:2018;

EN 55012:2007+A1:2009; EN 61000-6-1:2007;

EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašinām, un tā neattiecas uz sastāvdalām.

pievieno galalietotājs vai vēlāk veic pats lietotājs.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.

TOPEX GROUP kvalitātes speciālists

Varšava, 2022-09-22

EE

TÖLKIMISE (KASUTAJA) KÄSIRAAMAT

Generaatorikomplekt: 58G904

MÄRKUS: ENNE SEADME KASUTAMIST LUGEGE KÄESOLEV KASUTUSJUHEND HOOLIKALT LÄBI JA HOIDKE SEE EDASPIDISEKS KASUTAMISEKS ALLES. ISIKUD, KES EI OLE KASUTUSJUHENDIT LUGENUD, EI TOHI TEOSTADA SEADME KOKKUPANEKUT, SEADISTAMIST EGA KASUTAMIST. HOIDKE SEE KASUTUSJUHEND EDASPIDISEKS KASUTAMISEKS ALLES.

KONKREETSED OHUTUSNÖUDED

MÄRKUS!
