56H812 - Gaisa kondicionētājs Graphite - Bezmaksas lietošanas instrukcija

Produkta veids	Pārnēsājamais gaisa kondicionētājs
Modelis	56H812
Zīmols	Graphite
Izmēri (augstums x platums x dziļums)	70 cm x 35 cm x 35 cm
Neto svars	25 kg
Barošana	230 V ~ 50 Hz
Jaudas patēriņš (dzesēšana)	1200 W
Dzesēšanas jauda	3500 BTU/h
Gaisa plūsma	350 m³/h
Trokšņa līmenis	52 dB(A)
Dzesēšanas līdzeklis	R290
Funkcijas	Dzesēšana, ventilācija, žāvēšana
Vadība	Skārienpanelis + tālvadības pults
Taimeris	24 stundu programmētājs
Gaisa filtrs	Nomaināms piesārņojuma filtrs
Enerģijas klase	A
Darba temperatūras diapazons	16°C – 30°C
Uzstādīšana	Patstāvīga, nepieciešama caurules novadīšana
Komplektā iekļautie piederumi	Izplūdes caurule, blīvējumu komplekts, tālvadības pults
Filtra tīrīšana	Ik pēc 2 nedēļām, mazgāt ar ūdeni un žāvēt
Garantija	24 mēneši

Bieži uzdotie jautājumi - 56H812 Graphite

Kā tīrīt filtru Graphite 56H812 gaisa kondicionētājā?

Filtrs jātīra ik pēc 2 nedēļām. Izņemiet filtru, noskalojiet to ar siltu ūdeni, nosusiniet un ievietojiet atpakaļ. Neizmantojiet mazgāšanas līdzekļus.

Vai Graphite 56H812 gaisa kondicionētājam ir žāvēšanas funkcija?

Jā, ierīcei ir žāvēšanas režīms, kas samazina gaisa mitrumu.

Kāds ir trokšņa līmenis darbības laikā?

Trokšņa līmenis ir aptuveni 52 dB(A), kas atbilst normālai sarunai.

Kā iestatīt taimeri gaisa kondicionētājā?

Nospiediet pogu Timer uz tālvadības pults vai paneļa, iestatiet vēlamo laiku (1-24h), izmantojot +/- pogas, pēc tam apstipriniet.

Vai es varu izmantot gaisa kondicionētāju bez izplūdes caurules?

Nē, izplūdes caurule ir nepieciešama karstā gaisa novadīšanai. Bez tā ierīce pareizi neatdzesēs un var pārkarst.

Kāds dzesēšanas līdzeklis tiek izmantots?

Gaisa kondicionētājs izmanto dzesēšanas līdzekli R290 (propāns), kas ir videi draudzīgs, bet viegli uzliesmojošs – jāievēro drošības norādījumi.

Vai naktī var iestatīt temperatūru?

Jā, taimeris ļauj ieprogramēt izslēgšanos pēc noteikta laika, un nakts režīms (ja pieejams) automātiski pielāgo temperatūru.

Cik bieži jāveic gaisa kondicionētāja apkope?

Ieteicams veikt tehnisko apskati vismaz reizi gadā pirms vasaras sezonas, iekļaujot siltummaiņa tīrīšanu un sistēmas hermētiskuma pārbaudi.

Ko darīt, ja gaisa kondicionētājs neieslēdzas?

Pārbaudiet, vai strāvas vads ir pievienots, drošinātājs nav izdedzis, un vai kondensāta tvertne (ja tāda ir) nav pilna. Turpmāku problēmu gadījumā sazinieties ar servisu.

Kāda ir ierīces enerģijas klase?

Enerģijas klase A – gaisa kondicionētājs ir energoefektīvs savā kategorijā.

LIETOŠANAS INSTRUKCIJA 56H812 Graphite

• Metināšanas laikā vienmēr jāvelk aizsargapgērbs, metināšanas cimdi un aizsargapavi.
• Izmantot metināšanas masku ar aizsargstiklu un atbilstoši piemeklētu filtru, lai aizsargātu seju no elektroloka iedarbības. AIZLIEGTS izmantot saplīsušu vai bojātu metināšanas masku, jo elektroloka starojums var iekļūt caur bojātu vietu un radīt sejas ādas apdegumu.
• NEKAVĒJOTIES NOMAINĪT SAPLĪSUŠU METINĀŠANAS MASKAS STIKLU.
• Brīdināt tuvumā esošās nepiederīgās personas par to, ka skatišanās uz elektroloku un starojums, kas rodas metināšanas laikā, var klūt par daudzu nopietnu slimību iemeslu: katarakta acs pārkarsēšanas rezultātā, radzenes un konjunktīvas iekaisums, tiklenes un acs dibena izmainas.
• Metināšanas laikā nedrīkst vilkt apgērbu ar ellas traipiem, jo dzirksteles var aizdedzināt šādu apgērbu.
• Aizliegts pieskarties ar plikām rokām pie tādiem karstiem metāla elementiem kā elektrodu gali vai sakarsētās metāla daļas pēc tikko pabeigtas metināšanas.

AIZSARDZİBA NO KAITİGIEM TVAIKIEM:

- Kaitīgās gāzes un tvaiki, kas izdalās elektrlskās metināšanas laikā, var radīt nopietnu risku veselibai. Lai aizsargātu veselību, vienmēr jāstrādā atklātā telpā. Darbs slēgtā telpā ir pieļaujams tikai tad, kad strādā ventilācija ar vilkmi, kas izsūc metināšanas laikā radušās kaitīgas gāzes un tvaikus.

AIZSARDZĪBA NO UGUNSGRĒKA UN SPRĀDZIENA

- Gadījumā, kad elektroloks, lidojošās dzirksteles vai karstie materiāla pilieni var saskarties ar viegli uzliesmojošo materiālu, pastāv ugunsgrēka un/vai sprādziena risks. Šlakstošās dzirksteles vai izkusušā materiāla pilieni var nokļūt caur spraugām vai plīsumiem, gar caurulvadiem, logiem un durvīm, kā arī caur spraugām sienās vai grīdā.

• Lai izvairītos no ugunsgrēka vai sprādziena, vienmēr uzturēt metināšanas aparātu tiribā un lietošanas gatavībā. AIZLIEGTS uzsākt metināšanu blakus materiāliem, kas var uzsprāgt. Jāatrodas droša attālumā no viegli uzliesmojošiem materiāliem, darba vietas tuvumā jābūt ugunsdzēsības aparātam. Pēc metināšanas pabeigšanas jāpārbauda, vai darba vietā nav atrodamas kvēlojošās dzirksteles vai līdz sarkanumam sakarsētā materiāla fragmenti.

SPRÄDZIENBİSTAMÄ VIDE:

- Aizliegts metināt, ja gaisā var atrasties viegli uzliesmojošo materiālu dalīnas, viegli uzliesmojošās gāzes vai tādu viegli uzliesmojošo škīdrumu tvaiki kā benzīns vai škīdinātāji.

AIZSARDZİBA NO ELEKTROTRIECIENA:

• Pieskaroties pie neizolėtiem barošanas vadiem vai kailiem metāla elementiem, kas pieslėgti metināšanas elektriskajai kēdei, var notikt letāls elektrotrieciens.
• Metināšanas laikā AIZLIEGTS pieskarties ar pliku roku pie mitrām virsmām.

• Metināšanas laikā kermenim un apgērbam jābūt sausam. Aizliegts uzsākt metināšanu mitrā vidē bez atbilstošās aizsardzības pret elektrotriecienu.

• Kad metināšanas aparāts ir ieslēgts, aizliegts pieskarties pie elektroda vai jebkāda elektrību vadošā metāla elementa, kas saskaras ar metināšanas elektrisko kēdi.

• Nedrikst izmantot darba kabelus ar bojātu izolāciju – tas var klūt par elektrotrieciena iemeslu.
• Nedrikst izmantot ierici bez tās korpusa.
• Aizliegts iemērcēt elektrodus ūdenī, lai tos atdzesētu.
• lerici drīkst pieslēgt tikai pie tādas elektroinstalācijas, kas aprīkota ar strāvas-noplūdes aizsardzību.

ELEKTRODU TURÊTÂJI:

- Atljauts izmantot tikai izolëtus elektrodu turëtajus. Pëc metinäšanas beigäm iznemt elektrodu no turëtaja. Nedrikst izmantot turëtajus ar izvirzītäm nostiprinātajskrūvēm.

SAVIENOTÄJI:

- Metināšanas kabelu savienošanai izmantot tikai izolētus savienotājus.

VADI/KABELI:

- Bieži pârbaudit vadus/kabelus, vai tie nav noberzušies, pârgriezti vai citâdi bojăti. NEKAVĖJOTIES NOMAINIT vadu/kabeli ar bojătu vai nolietotu izoláciju, lai izvairitos no elektrotrieciena riska.

AIZSARGAPRİKOJUMS:

- Aizliegts atvienot vai demontët aprikojumu, kas aizsargä no noplüdes strāvas vai pärkaršanas. Pirms metināšanas aparāta instalēšanas, pärbaudes vai remonta atvienot ierīci no elektrotikla, lai izvairītos no ierīces nejaušas ieslēgsanās. Ja metināšanas aparāts tiek atstāts bez uzraudzības, tas vienmēr jāatslēdz no elektrotikla.

PERSONU AR SIRDS STIMULATORU DROŠÍBA:

- Elektromagnētiskais lauks, ko rada metināšanas strāva, var būt bīstams personām, kas lieto sirds stimulatoru. Sirds stimulatoru lietotājiem ir jākonsultējas ar ārstu, lai noskaidrotu, vai drīkst atrasties blakus elektroloka vai punktu metināšanas ierīcēm.

BRĪDINĀJUMS

Visi metināšanas aparāta elementi ir pārklāti ar aizsargsvekiem. Tādejādi pirmo minūšu laikā pēc metināšanas aparāta iedarbināšanas var redzēt dūmus. Nav jāuztraucas, šī parādība pazudīs pēc dažām minūtēm.

BRĪDINĀJUMS

lerīce ir paredzēta izmantošanai iekštelpās, tā jāsargā no mitruma.

APKOPE

- Pirms jebkādas apkopes vai rezerves daļu nomainas atvienot ierīci no elektrotikla. Tikai tad, kad ir pārliecināts, ka ierīce ir atslēgta no sprieguma un ierīces elementi nav karsti, var uzsākt apkopi vai rezerves daļu maiņu.

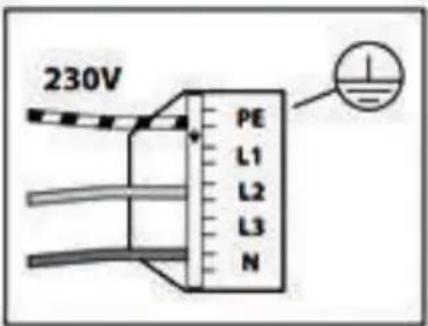

KONTAKTDAKŠAS PIESLĚGUMA SHĚMA

56H811 metināšanas invertors ir aprikots ar originalu 16A kontaktdakšu. 56H812 un 56H813 metināšanas invertori darba laikā var patērēt strāvu, kas ir lielāka par 16A, tādejādi nepieciešams instalēt kontaktdakšas, kas ir paredzētas darbam ar lielāku strāvu; katras ierīces patērējamā strāva ir norādīta nominālo parametru tabulā. Pieslēdzot metināšanas aparātu pie elektrotikla uz ilgstošu laiku (pastāvīgi), jāpārliecinās, ka pa šo elektroinstalāciju var plūst maksimālā strāva, kādu patērē metināšanas invertors.

IZMANTOTO PIKTOGRAMMU SKAIDROJUMS:

1. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus drošības brīdinājumus un noteikumus!
2. Uzmanību: nodrošināt īpašus drošības pasākumus.
3. Lietot metināšanas masku.
4. Lietot aizsargcimdus.
5. Vienfãzes transformators.
6. Manuālā metināšana ar pārklātiem elektrodiem.
7. Energijas avots piegādā līdzstrāvu (DC).
8. Vienfāzes mainstrāvas barošanas kēde ar frekvenci 50 Hz.
9. Atbilst metināšanai vidē ar paaugstinātu elektrotrieciena risku.
10. Metināšanas energijas avots ir ieprojektēts darbiem iekštelpās.

EMS DIREKTİVA

EN 55011 - B klase

UZBÜVE UN PIELIETOJUMS

Metināšanas invertors ir I izolācijas klases metināšanas ierīce, kas kalpo metināšanai ar MMA metodi. Šai metodei tiek izmantoti pārklāti elektrodi, kas tiek stiprināti MMA metināšanas vada spailē. Šie elektrodi tiek izkausēti kopā ar metināmo materiālu. Metināšanas invertoram ir pastāvigais strāvas raksturojums.

GRAFISKAS DALAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kas ir aprakstīti šīs instrukcijas grafiskajā daļā.

1. Zemējuma vada ligzda (-)
2. MMA metināšanas vada ligzda (+)
3. Metināšanas strāvas regulētājpoga
4. Diode, kas signalizē par ierīces pieslēgumu
5. Diode, kas signalizē par tinuma pārkaršanu

APRİKOJUMS UN PIEDERUMI

1. Metināšanas disks - 1 gab.
2. Metināšanas āmurs ar birsti - 1 gab.
3. MMA metināšanas vads - 1 gab.
4. Zemējošais vads - 1 gab.

SAGATAVOŠANĀS DARBAM

PIESLĘGŠANA PIE BAROŠANAS TİKLA

Pirms pieslēgšanas pie barošanas tikla pārbaudit, vai barošanas tikla spriegums un frekvence atbilst ierīces nominālo parametru tabulā esošajām vērtībām. Barošanas vadam ir jānodrošina aizsardzība drošinātāja vai automātslēdža veidā ar diapazonu,

kas atbilst ierīces jaudai. Pieslēgt metināšanas aparātu pie strāvas un pārbaudīt, vai deg kontrollampiņa.

PIEZIME: Elektroinstalācijai ir jābūt aprīkotai ar strāvas-noplūdes automātu, kas atbilst metināšanas aparāta nominālajai strāvai. Elektroinstalācijai ir jābūt ierikotai profesionāli, nodrošinot pareizu darbību pie strāvas-noplūdes automāta nominālās slodzes.

Metināšanas aparāta MMA modelis	Aizsardzība Vērtība
56H811 Strāvas-noplūdes automāts ≥ 16 A
56H812 Strāvas-noplūdes automāts ≥ 20 A
56H813 Strāvas-noplūdes automāts ≥ 25 A

DARBS/ IESTATIJUMI

PIEZIME: Vienmēr metināšanas aparāts ir jāpieslēdz pie barošanas pašās beigās pēc tam, kad ir sagatavots materiāls un ir pārliecināts, ka visi savienojumi ir veikti atbilstoši.

Lai sāktu metināšanu ar MMA metodi, nepieciešams:

• Pieslēgt zemējumvadus (B) pie ligzdas (1).
• Pieslēgt MMA metināšanas vadu (A) pie ligzdas (2).

- Tikai pēc ierīces pareizās saslēgšanas to var pieslēgt pie barošanas un ieslēgt slēdzi, kas atrodas uz ierīces aizmugurējā panela.

- Ar metināšanas strāvas regulētājpogu (12) iestatīt metināšanas strāvas stiprumu atkaribā no izmantojamā metināšanas elektroda un apstrādājamā elementa biezuma.

SIGNALIZEŠANA

Ierīce ir aprīkota ar divām signāldiodēm (4, 5). Diode, kas signalizē par ierīces pieslēgumu (4), informē par ierīces pieslēgšanu pie elektrosprieguma. Diode, kas signalizē par tinuma pārkaršanu (5), iedegsies, ja ierīce pārāk ilgi strādās lielā slodzē un tinuma temperatūra pārsniegs pieļaujamo vērtību. Pēc diodes (5) iedegšanās nekavējoties pārtraukt darbu. Jāuzgaida, kamēr tinuma temperatūra sasniegt zemāko vērtību un diode (5) nodzisīs. Tikai pēc diodes (5) nodzišanas var turpināt darbu ar ierīci. Ja diode, kas signalizē par tinuma pārkaršanu (5), iedegsies uzreiz pēc pieslēgšanas pie barošanas, tas nozīmē, ka barošanas spriegums atšķiras no nominālā sprieguma. Šajā gadījumā ierīce jāatslēdz un jāpārbauda barošanas avots.

PIEZIME: Ja metināšanas laikā lietotājs pārsniegs slodzes ilguma nominālo vērtību, ierīces temperatūra pieaugs virs pieļaujamās. Tas var bojāt un/vai paātrināt ierīces nolietošanos.

SVARİGI: Nodrošinât labu kontaktu starp metinâmo priekšmetu un metinâšanas aparâta spaili. Ar regulëtâjpogu iestatît strâvas stiprumu, kas atbilst materiâla biezumam un šuves veidam. Metinâšanas strâvas augstais stiprums var traucët citu elektrisko ieriču darbîbai.

Darba simbols X (%) – apzimē nominālo slodzes ilgumu, kas attiecas uz 10 minūšu darba ciklu pie dotās slodzes. Piemēram: apzimējums 60% jāsaprot kā 6 darba minūtes ar doto slodzi (tā ir norādīta nominālo parametru tabulā un tabulā uz ierīces) un 4 minūtes pārtraukuma pirms kārtējā darba uzsākšanas ar ierīci.

APKALPOŠANA UN APKOPE

UZMANIBU! Pirms veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulēšanu, remontu vai apkalpošanu, izņemt barošanas vada kontaktdakšu no kontaktligzdas.

APKOPE UN UZGLABÄŠANA

• leteicams, tīrīt ierīci katru reizi pēc lietošanas.
• Tīrīšanai nedrīkst izmantot ūdeni vai jebkādus citus šķidrumus.

- Ierīce ir jātīra ar sausu auduma gabalu vai jāizpūš ar zema spiediena saspiesto gaisu.

- Neizmantot tīrīšanas līdzekļus vai škīdinātājus, jo tie var sabojāt plastmasas daļas.

- Regulāri jātīra ventilācijas spraugas dzinēja korpusā, lai nepieļautu ierīces pārkaršanu.

- Ja tiek bojāts barošanas vads, tas ir jānomaina pret citu ar tādiem pašiem parametriem. Šī darbība ir jāveic kvalificētam speciālistam vai servisa centram.

- lerīce vienmēr jāuzglabā sausā bērniem nepieejamā vietā.

- Metināšanas aparāts ir jālieto temperatūrā no -10 līdz +40°C, bet relatīvais mitrums 20°C temperatūrā nedrīkst pārsniegt 90% (augstajā temperatūrā, piem., +40°C, mitrums nedrīkst būt lielāks par 50%).

• Regulāri tīrīt metināšanas vadus.

UZMANĪBU! Jebkāda veida defekti ir jānovērš ražotāja autorizētajā servisa centrā.

TEHNISKIE PARAMETRI

Metlnāšanas Invertors MMA
Parametrs Vērtība
Modells 56H811 56H812 56	H813
Barošanas spriegums 230 V 230 V 230 V
Barošanas frekvence 50 Hz 50 Hz Hz 50 Hz
Tukšgaitas spriegums 66 V	66 V			66 V
Maks. nominālā barošanas strāva l'imax	20A			30A			38A
Maks. efektivā barošanas strāva l'eff	11A			20A			24A
Darba simbols X (%)	40	60	100	40	60	100	40	60	100
Nominālā metināšanas strāva l2(A)	120	97	75	160	130	101	200	163	126
Sprieguma vērtība slodzes laikā U2(V)	24,8	23,8	23	26,4	25,2	24	28	26,5	25
Alzsardzības pakape IP	IP21S IP21S IP21S
leteicamie elektrodu diametri	1,6-3,2 mm			1,6-4,0 mm			1,6-5,0 mm
Alzsardzības klase	I			I			I
Masa	3,0			3,2 kg			3,2 kg
Izmēri	289x113x173 mm			289x113x173 mm			334x112x173 mm

VIDES AIZSARDZÍBA / CE

Elektroinstrumentus nedrikst izmest kopä ar sadzives atkritumiem. Tie ir jänodod utilizäcijai attiecigajiem uznēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitigās vielas. Ierice, kura netika pakjauta otreizejai izejvielu parstrādei, rada potencialus draudus videi un cilveku veselibai.

* Ir tiesības veikt izmainas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex“) ar galveno ofisu Varšava, ul. Pogrianczna 2/4, informė, ka visa veïda autortiesibas attiecibą uz dotās instrukcijas (turpmāk „Instrukcija“) saturu, tai skaitą uz tās tekstiem, samazinātām fotografiyām, shēmām, zimējumiem, kā ari attiecibą uz tās kompoziciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar Ilkumu saskaņa ar 1994. gada 4. februara „Likumu par autortiesibam un blakustiesbām“ (Likumu Vestnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daju kopēšana, apstrāde, publicēšana vai modificēšana komercmērkiem bez Grupa Topex rakstiskās atlaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saupts kie kriminālās vai administratīvās atbildības.

ALGUPÄRASE

KASUTUSJUHENDI TÖLGE

INVERTERKEEVITUSSEADE MMA 56H811, 56H812, 56H813

TÄHELEPANU: ENNE SEADME KASUTAMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED

KAITSE PÖLETUSTE EEST:
