NAUDOJIMO INSTRUKCIJA 56H812 Graphite

• Suvirinimo metu visada dévékite apsauginius darbo drabužius, užsimaukite suvirintojui skirtas pirštines bei apsiaukite apsauginius batus.
• Siekdami apsaugoti veidą nuo elektros lanko poveikio, użsidėkite suvirinimo skydelį, su tam tikslui pritaikytu, użtemdytu filtru. NIEKADA, nesinaudokite įtrūkusiu arba pažeistu suvirinimo skydeliu, kadangi elektrinio suvirinimo lanko skleidžiami spinduliai, patekę pro pažeistą vietą, gali nudeginti veido odą.
  • SUTRÜKUSI SUVIRINIMO SKYDELIO FILTRĄ BÜTINA NEDELSIANT PAKEISTI.
• Perspėkite netoliese esančius pašalinius asmenis, kad nežiūrėtų i elektrinį lanką, suvirinimo metu skleidžiamas spinduliavimas sukelti daugybę sunkių sveikatos sutrikimų, tokių kaip: katarakta, nes infraraudonieji spinduliai pažeidžia akies rageną taip pat gali sukelti jos uždegimą ir konjuktyvitą bei pokyčius akies tinklainėje ir akies dugne.
• Suvirinimo metu negalima dévèti alyva arba tepalu suteptų rūbų, kadangi darbo metu žyrančios kibirkštys gali juos uždegti.
• Niekada, plikomis rankomis (be apsauginių pirštinių) nelieskite įkaitusių metalinių elementų, pvz., elektrodo galo arba ką tik suvirintų, įkaitusių metalinių detalių.

APSAUGA NUO KENKSMINGU GARU:

- Dirbant su elektriniu suvirinimo aparatu kylančios kenksmingos dujos ir garai gali sukelti sunkius sveikatos sutrlkimus. Siekdam išsaugoti savo sveikatą visada dirbkite atviroje patalpoje. Uždaroje patalpoje galima dirbti tik tuo atveju, jeigu patalpa yra gerai vėdinama bei naudojama kenksmingų garų ir dujų, kylančių suvirinimo metu, šalinimo sistema.

APSAUGA NUO GAISRO IR SPROGIMO:

• Jeigu yra tikimybė, kad elektrinis suvirinimo lankas, sklindančios kibirkštys arba karšti medžiagos lašai liesis ar užtikš ant degių medžiagų, padidėja gaisro arba sprogimo pavojus. Žyrančios kibirkštys arba išsilydžiusios medžiagos lašai gali prasiskverbti pro plyšius ar įtrūkimus, išilgai vamzdžių, pro langus ir duris, o taip pat pro plyšius sienose ar grindyse.
• Norėdami išvengti gaisro taip pat ir sprogimo, pasirūpinkite, kad suvirinimo įrenginys visada būtų švarus bel tinkamai paruoštas naudojimui. NIEKADA nevirinkite arti sprogių medžiagų. Visada dirbkite saugiu atstumu nuo degių medžiagų, arti darbo vietos visada laikykite gesintuvą. Suvirinę visada patikrinkite ar darbo vietoje nėra rusenančių kibirkščių arba iki raudonumo įkaitusių medžiagos detalių.

SPROGI APLINKA:

- Niekada nevirinkite jeigu įtariate, kad ore gali būti degių medžiagų dalelyčių, degių dujų arba degių skysčių garų, pvz., benzino ar skiediklių.

APSAUGA NUO ELEKTROS SMÜGIO:

- Prisilietus prie neizoliuotų elektros laidų arba prie suvirinimo įrenginio elektros grandinės prijungtų metalinių elementų,

gali ištikti mirtinas elektros smūgis.

• Suvirinimo metu, NIEKADA, plikomis rankomis nelieskite (be apsauginių pirštinių) drėgnų paviršių.
• Suvirinimo metu kūnas bei rūbai turi būti sausi. Niekada nevirinkite drėgnoje aplinkoje, be tinkamų apsauginių priemonių nuo elektros smūgio.
• Kai suvirinimo aparatas jjungtas, niekada nelieskite elektrodų ar kito suvirinimo aparato korpuse esančio metalinio elemento, besiliečiančio prie suvirinimo aparato elektros grandinės.
• Niekada nenaudokite suvirinimo kabelių su pažeista izoliacija, naudojant kabelius su pažeista izoliacija kyla elektros smūgio pavojus.
  • Nenaudokite aparato kai jo korpusas nuimtas.
• Niekada neaušinkite elektrodų vandeniu (nenardinkite i jj).
• Suvirinimo aparata junkite tik j tokią elektros grandinę, kuri turi srovės nuotėkio apsauginę relę.

SUVIRINIMO ELEKTRODAI:

- Galite naudoti, be išimties, tik izoliuotus suvirinimo elektrodų laikiklius. Pabaigę suvirinimą pašalinkite elektrodus iš laikiklių. Nenaudokite laikiklių su kyšančiais tvirtinimo varžtais.

JUNGTIS:

- Suvirinimo grandinės laidų prijungimui naudokite tik izoliuotas jungtis.

LAIDAI:

- Dažnai tikrinkite laidus, ar nėra nudilimo požymių, įpjovimų arba kitų pažeidimų. Norint išvengti elektros smūgio, visus laidus, kurių izoliacija yra pažeista ar nudilusi būtina NEDELSIANT PAKEISTI.

APSAUGOS:

- Niekada neatjunkite bei nenuimkite apsaugų, saugančių nuo srovės nuotėkio ar perkaitimo. Norėdami išvengti atsitiktinio įsjungimo, prieš pradėdami suvirinimo aparato instaliacijos, patikrinimo ar remonto darbus išjunkite jį iš elektros įtampos tinklo. Jeigu suvirinimo aparatą paliekate be priežiūros, visada išjunkite jį iš elektros įtampos tinklo.

ASMENŲ, NAUDOJANČIŲ ŠIRDIES STIMULIATORIUS, SAUGUMAS:

- Elektromagnetinis laukas, kurj sukuria suvirinimo srove, gali būti pavojingas širdies stimuliatorius naudojantiems asmenims. Asmenys, turintys širdies stimuliatorius, privalo pasitarti su gydytoju ir gauti jo leidimą dirbti arba būti arti lankinio ar taškinio suvirinimo jrenginio.

ISPÉJIMAS

Visi suvirinimo aparato elektros instaliacijos elementai yra padengti apsaugine derva. Todėl, tik ijungus suvirinimo aparatą, pirmąsias kelias minutes gali kilti akimis matomi dūmai. Dėl to nerimauti nereikia, po kelių minučių šis reiškinys išnykta.

ISPÉJIMAS

Aparatas skirtas darbui patalpų viduje. Saugokite nuo drėgmės.

PRIEŽIŪRA

- Prieš atlikdami bet kokius priežiūros arba detalių keitimo darbus, išjunkite [rengin] iš elektros [tampos šaltinio. Tik įsitikinę, kad aparatas tikrai išjungtas iš elektros įtampos tinklo, ir jo elementai nėra karšti, galite atlikti techninės

priežiūros darbus, pakeisti atsargines dalis.

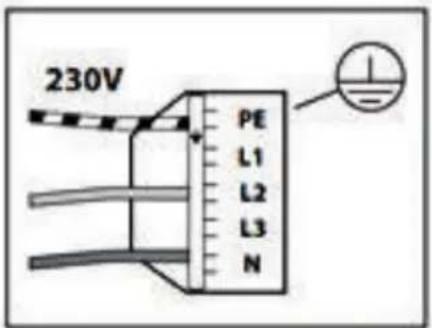

KIŠTUKO JUNGIMO SISTEMA

Suvirinimo aparatas 56H811 turi ypatingą kištuką 16A. Suvirinimo aparatų 56H812 ir 56H813 sueikvojama srovė gali viršyti 16A, todėl, priklausomai nuo įrenginio tipo, reikia naudoti kištukus, pritaikytus galingesnės srovės perdavimui, aparato sueikvojama srovė yra nurodyta techninių duomenų lentelėje. Jeigu suvirinimo aparatą, prie elektros srovės tinklo, ketinate prijungti nuolatinai, prieš tai įsitikinkite, kad ši elektros installacija pritaikyta maksimaliai srovei, kurią sueikvoja suvirinimo aparatas.

PANAUDOTŲ GRAFINIŲ ŽENKLŲ PAAIŠKINIMAS:

1. Perskaitykite aptarnavimo instrukcija, paisykite visų joje esančių įspėjimų ir saugos nuorodu!
2. Dėmesio, imkitės ypatingų atsargumo priemonių.
3. Užsidėkite apsauginę kaukę (puskaukę) suvirintojui.
4. Užsimaukite apsaugines pirštines.
5. Vienfazis transformatorius.
6. Rankinis lankinio suvirinimo būdas glaistytais elektrodais.
7. Energijos šaltinis yra nuolatiné srové (DC).
8. Vienfazė, kintamosios srovės grandinė, kurios nominalus dažnis yra 50Hz.
9. Tinka suvirinimui aplinkoje, kurioje yra padidėjęs elektros smūgio pavojus.
10. Energijos šaltinis suvirinimui, skirtas darbui patalpoje.

KLASIFIKACIJA EMC

EN 55011 - Klasè B

KONSTRUKCIJA IR PASKIRTIS

Suvirinimo aparatas yra jrenginys, priskiriamas I izoliacijos klasei ir naudojamas suvirinimui MMA metodu. Suvirinimui MMA metodu yra naudojami glaistyti elektrodai, kurie suspaudžiami prie suvirinimo grandinės prijungtuose elektrodų laikikliuose. Šie elektrodai lydosi kartu su suvirinama medžiaga. Šie suvirinimo aparatai yra nuolatinės srovės jrenginiai.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti aparato elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Jžeminimo laido lizdas (-)
2. MMA suvirinimo laido lizdas (+)
3. Suvirinimo srovės nustatymo rankenėlė
4. LED indikatorius, rodantis prietaiso jjungima
5. LED indikatorius įspėjantis dėl apvijų perkaitimo

KOMPLEKTAVIMAS IR PRIEDAI

1. Apsauginis skydelis suvirintojui - 1 vnt.
2. Suvirintojo plaktukas su šepetėliu - 1 vnt.
3. Suvirinimo laidas MMA - 1 vnt.
4. Jžeminimo laidas

PASIRUOŠIMAS DARBUI

IJUNGIMAS | ELEKTROS TINKO LIZDA

Prieš prijungdami aparatą prie elektros tinklo, įsitikinkite, kad įtampa ir srovė atitinka vertę, nurodytą nominalių duomenų lentelėje. Elektros įtampos laidas turi turėti apsauginius elementus, pvz., įprastus arba automatinius saugiklius, atitinkančius įrenginio galingumą. Ijunkite suvirinimo aparatą į elektros įtampos tinklą ir patikrinkite, ar užsidegė indikatorius LED.

DÉMESIO: Elektros instaliacija turi turéti jungiklj nuo viršjtampės, atitinkantį suvirinimo aparato galingumą. Elektros instaliacija turi būti sumontuota profesionaliai, tai garantija, kad ji veiks gerai, užtikrins reikiamą saugumą, jungiklio nuo viršjtampės apkrovos metu.

Suvirinimo aparato modelis MMA	Apsauginis elementas Vertė
56H811 Jungiklis nuo viršjtampės ≥ 16 A
56H812 Jungiklis nuo viršjtampės ≥ 20 A
56H813 Jungiklis nuo viršjtampės ≥ 25 A

DARBAS IR REGULIAVIMAS

DÉMESIO: Suvirinimo aparatą i elektros įtampos tinklą jjunkite tuomet, kai paruošite medžiagą suvirinimui bei įsitikinsite, kad viską prijungėte teisingai.

SUVIRINIMAS GLAISTYTAIS ELEKTRODAIS (METODAS MMA)

Norėdami suvirinti MMA metodu, visų pirma atlikite šiuos veiksmus:

• ljunkite jžeminimo laidą (B) i lizdą (1).
• ljunkite suvirinimo laidą MMA (A) i lizdą (2).
• Tik teisingai sujungę visus reikiamus aparato elementus, galite jį jjungti į elektros įtampos tinklo lizdą ir jjungti jungiklj, esantį galinėje aparato plokštėje.
• Suvirinimo srovės reguliavimo ratuku (12) nustatykite reikiamą suvirinimo srove, atsižvelkite j naudojamo suvirinimo elektrodo rūšį bei suvirinamo elemento storį.

SIGNALINIAI ELEMENTAI

Suvirinimo aparatas turi du įspėjančiuosius diodus (4, 5). Aparato jjungimo įspėjantysis diodas (4) informuoja, kad aparatas jjungtas į elektros įtampos tinklo lizdą. Apvijų perkaitimo įspėjantysis diodas (5) užsidega tuomet, kai aparatas ilgą laiką veikia didelėmis apkrovomis ir apvijų temperatūra viršija leidžiamą normą. Po to, kai užsidega diodas (5), darbą reikia nedelsiant nutraukti. Šiuo atveju reikia palaukti, kol apvijų temperatūra sumažės ir diodas (5) užges. Tik tuomet, kai diodas (5) užgęsta galima jjungti aparatą ir dirbti toliau. Jeigu apvijų perkaitimo diodas (5) įsjungia iškart, kai tik jjungiate aparatą, tai reiškia, kad elektros tinklo įtampa neatitinka nurodytos nominalios įtampos vertės. Tuo atveju aparatą reikia išjungti ir patikrinti elektros tinklo įtampa.

DÉMESIO: Jeigu vartotojas viršija leidžiamą apkrovos laiką, suvirinimo metu, aparato temperatura pakyla aukščiau leidžiamos. Dėl to aparatas gali sugesti ir/arba greičiau susidėvėti.

SVARBU: Užtikrinkite gerą sąlytį tarp suvirinamo daikto ir gnybtuose esančių suvirinimo elektrodų. Reguliavimo ratuku teisingai pasirinkite suvirinimo srovės stiprumą, atsižvelgdami į medžiagos storį ir siūlės tipą. Aukšta suvirinimo srovės įtampa gali sutrikdyti kitų elektrinių įrenginių veikimą.

Darbinis simbolis X(%) reiškia, kad suvirinimo aparato darbo laikas (apkrova) yra 10 minučių, per šį laiką su aparatu galima virinti nominalia suvirinimo įtampa, be pertraukos. Darbo ciklas 60% reiškia, kad po 6 minučių darbo su aparatu reikia daryti 4 minučių pertrauką tam, kad aparatas atvėstų. Darbo ciklas 100% reiškia, kad aparatas gali veikti be pertraukos.

APTARNAVIMAS IR PRIEŽIŪRA

DĖMESIO! Prieš atlikdami bet kokius instaliavimo, reguliavimo, remonto arba aptarnavimo darbus ištraukite elektros laido kištuką iš elektros įtampos tinklo lizdo.

APTARNAVIMAS IR PRIEŽIŪRA

• Aparatą valykite po kiekvieno naudojimosi juo.
• Valymui nenaudokite vandens bei kitų skysčių.
• Aparatą valykite sausu audiniu arba prapūskite žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių arba tirpiklių, kadangi jie gali apgadinti iš plastmasės pagamintas aparato detales.
• Norédami išvengti pernelyg stipraus aparato įkaitimo pasirūpinkite, kad ventiliacijos angos būtų švarios, neužkištos, reguliariai valykite jas.
• Jeigu elektros įtampos laidas pažeistas, jį reikia nedelsiant pakeisti nauju, tokių pat parametru laidu. Šį darbą atlikti gali tik kvalifikuotas specialistas arba pristatykite aparatą į remonto dirbtuvę (remontui).
• Aparatą laikykite sausoje, vaikams neprieinamoje patalpoje.
• Suvirinimo aparatą galima naudoti aplinkoje, kurioje vyrauja temperatūra nuo -10 iki +40°C, o santykinė drėgmė, esant 20°C temperatūrai, neviršija 90% (kai įrangos temperatūra yra 40°C, drėgmė neturi viršyti 50%).
• Reguliariai valykite suvirinimo laidus.

DÉMESIO! Bet kokių rūšių gedimus galima pašalinti tik autorizuotose gamintojo remonto dirbtuvėse.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Inverterinis suvirinimo aparatas MMA
Dydis	Vertė
Modells	56H811			56H812			56H813
Įtampa	230 V			230 V			230 V
Įtampos dažnis	50 Hz			50 Hz			50 Hz
Tuščios eigos įtampa	66 V			66 V			66 V
Maksimali, nominali maitinimo srovė I1max	20A			30A			38A
Maksimali, efektyvi maitinimo srovė I1eff	11A			20A			24A
Darbo rėžimo simbolis X(%)	40	60	100	40	60	100	40	60	100
Nominali suvirinimo srovė I2(A)	120	97	75	160	130	101	200	163	126
Apkrovos įtampa U2(V)	24,8	23,8	23	26,4	25,2	24	28	26,5	25
Apsaugos lygis IP	IP21S			IP21S			IP21S
Elektrodų skersmenys	1,6-3,2 mm			1,6-4,0 mm			1,6-5,0 mm
Apsaugos klase	I			I			I
Svoris 3,0 3,2 kg 3,2 kg
Matmenys 289x113x173 mm	289x113x173 mm 334			x112x173 mm

APLINKOS APSAUGA IR CE

Elektrinių garinių negalima išmesti kartu su builies atliekomis, juos reikia atiduoti į atiinkamą atlieų perdirbimo įmonę. Informacijos apie atliekų perdirbimą kreiptis į pardaveją arba vietos valdžios instituciją. Susidėvėję elektriniai ir elektroninlai prietaisai turi gamtai kenksmingų medžiągų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatal.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa” (toliau: „Grupa Topex”, kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informujoa, kad visos sios instrukcijos (toliau: „instrukcija“) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei ju išestymas priklauso tik Grupa Topex ir yra saugomas pagal 1994 metais, vasario 4 dieną, del autorių ir gretutinė telsių apsaugos, primitą įstatymą (t.y., nuo 2006 metų jsigaloijęs įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais). Neturint rastiško Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti paunaudojan kormeriniams tikslams visą ar atskiras instrukcijos dalis yra griežtai draudzlama bei gresia civilinė ar baudžiamoji atsakomybė.
