INSTRUKCJA OBSŁUGI 56H812 Graphite

OCHRONA PRZED POPARZENIAMI:

- W czasie spawania należy zawsze zakładać na siebie odzież ochronną, rękawice spawalnicze oraz buty ochronne.

- Stosować przyłbicę spawalniczą z ochronną szybą z odpowiednio dobranym filtrem, w celu ochrony twarzy przed oddziaływaniem łuku elektrycznego. NIGDY nie wolno używać przyłbicy pękniętej lub uszkodzonej, gdyż promieniowanie łuku może się przedostać przez uszkodzone miejsce i spowodować oparzenie skóry twarzy.

- PĘKNIETĄ SZYBKE PRZYŁBICY NALEŻY NATYCHMIAST WYMIENIĆ.

- Ostrzegaj osoby postronne, znajdujące się w pobliżu przed patrzeniem na łuk elektryczny, promieniowanie emitowane podczas spawania elektrycznego może być przyczyną wielu poważnych schorzeń, takich jak: powstawanie zaćmy, na skutek przegrzania oka; stany zapalne rogówki i spojówki; zmiany na siatkówce i dnie oka.

- Przy spawaniu nie wolno mieć na sobie ubrania zanieczyszczonego olejem lub smarem, gdyż iskry mogłyby spowodować jego zapalenie.

- Nigdy nie wolno dotykać gołymi rękami gorących elementów metalowych, takich jak zakończenie elektrody lub rozgrzane części metalowe po świeżo zakończonym spawaniu.

OCHRONA PRZED SZKODLIWYMI OPARAMI:

- Szkodliwe gazy i opary wydzielające się przy spawaniu elektrycznym mogą wywołać poważne zagrożenie dla zdrowia. W celu ochrony zdrowia należy zawsze pracować w pomieszczeniu otwartym. Praca w pomieszczeniu zamkniętym jest dozwolona jedynie w przypadku istnienia sprawnej wentylacji przy zastosowaniu wyciągu usuwającego szkodliwe gazy i opary powstałe przy spawaniu.

OCHRONA PRZED POŻAREM I EKSPLOZJA:

- W przypadku kiedy łuk elektryczny, wylatujące iskry lub gorące krople materiału mogą zetknąć się z materiałem łatwopalnym istnieje niebezpieczeństwo pożaru i/lub ekspłozji. Rozpryskujące się iskry lub krople stopionego materiału mogą przedostawać się poprzez szczeliny czy pęknięcia, wzdłuż przewodów rurowych, przez okna i drzwi, a także poprzez szczeliny w ścianach czy podłodze.

- Aby zapobiec pożarowi czy ekspłozji należy zawsze utrzymywać spawarkę w czystości i gotowości do użytku. NIGDY nie wolno przystępować do spawania w sąsiedztwie materiałów zagrażających ekspłozją. Należy zachować bezpieczną odległość od materiałów łatwopalnych, w pobliżu miejsca pracy trzymać gaśnicę. Po zakończeniu spawania zawsze należy sprawdzić czy w miejscu pracy nie pozostały żarzące się iskry lub fragmenty rozgrzanego do czerwoności materiału.

OTOCZENIE GROŻĄCE EKSPLOZJA:

- Nigdy nie wolno podejmować spawania jeśli w powietrzu mogą znajdować się cząsteczki materiałów łatwopalnych, gazów łatwopalnych lub oparów płynów łatwopalnych, takich jak benzyna lub rozpuszczalniki.

OCHRONA PRZED PORAŻENIEM ELEKTRYCZNYM:

• Na skutek dotknięcia nieizolowanych przewodów elektrycznych czy gołych elementów metalowych włączonych w obwód elektryczny spawania, może nastąpić śmiertelne porażenia prądem elektrycznym.
• W czasie spawania NIGDY nie wolno dotykać gołą ręką powierzchni wilgotnych.
• W czasie spawania należy utrzymywać ciało i ubranie w stanie suchym. Nigdy nie wolno przystępować do spawania w otoczeniu wilgotnym bez odpowiedniego zabezpieczenia przeciwporążeniowego.
• Nigdy nie wolno dotykać elektrody lub jakiegokolwiek przewodzącego elementu metalowego kontaktującego się z obwodem elektrycznym spawania, w czasie gdy spawarka jest włączona.
• Nie należy używać przewodów roboczych z uszkodzoną izolacją roboczą, uszkodzona izolacja na przewodach grozi porażeniem prądem elektrycznym.
• Nie należy używać urządzenia, gdy zdjęcia jest jego obudowa.
• Nigdy nie zanurzać elektrody w wodzie celem jej schłodzenia.
• Urządzenie należy podłączać tylko do instalacji elektrycznej wyposażonej w zabezpieczenie różnicowo-prądowe.

UCHWYTY SPAWALNICZE:

- Wolno stosować wyłącznie izolowane uchwyty spawalnicze elektrod. Po zakończeniu spawania należy wyjąć elektrodę z uchwytu. Nie wolno stosować uchwytów z wystającymi śrubami mocującymi.

PRZYŁĄCZA:

- Do łączenia przewodów spawalniczych należy stosować wyłącznie przyłącza izolowane.

PRZEWODY:

- Należy często sprawdzać przewody, czy nie występują ślady przetarcia, przecięcia lub inne uszkodzenia. Wszelkie przewody z uszkodzoną lub zużytą izolacją należy NATYCHMIAST WYMIENIĆ, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.

ZABEZPIECZENIA:

- Nie wolno nigdy odłącać lub demontować zabezpieczeń chroniących przed prądem upływu lub przegrzaniem. Przed przystąpieniem do instalowania spawarki, jej kontroli lub naprawy, należy urządzenie odłączyć od sieci aby nie dopuścić do przypadkowego jej włączenia. Jeśli spawarkę pozostawia się bez opieki, zawsze należy odłączyć ją od sieci.

BEZPIECZEŃSTWO OSÓB STOSUJĄCYCH ROZRUSZNIK

SERCA:

- Pole elektromagnetyczne wytwarzane przez prąd spawania może być niebezpieczne dla osób stosujących rozrusznik serca. Użytkownicy rozruszników serca powinni konsultować się z lekarzem czy wolno im przebywać w pobliżu urządzeń spawających łukowo lub punktowo.

OSTRZEŻENIE

Wszystkie elementy elektryczne spawarki zostały pokryte żywicą ochronną. Dlatego, podczas pierwszych kilku minut po uruchomieniu spawarki, może ulatniać się z niej widoczny dym. Nie należy się tego obawiać, zjawisko to zaniknie po paru minutach.

OSTRZEŻENIE

Urządzenie zaprojektowano do pracy wewnątrz pomieszczeń, chronić przed wilgocią.

KONSERWACJA

- Przed podjęciem jakichkolwiek czynności konserwacyjnych lub wymiany części wymiennych należy odłączyć urządzenie od napięcia elektrycznego. Dopiero po upewnieniu się, że urządzenie zostało odlączone od napięcia oraz elementy urządzenia nie są gorące można podjąć prace konserwacyjne, wymienić części wymienne.

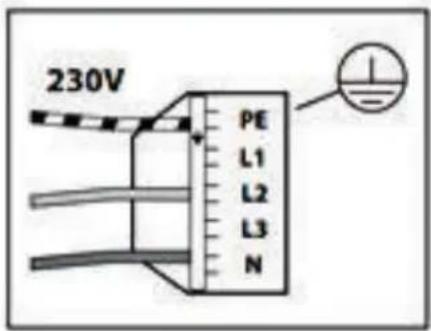

SCHEMAT PODŁĄCZENIA WTYCZKI

Spawarka 56H811 wyposażona jest w oryginalną wtyczkę 16A. Spawarki 56H812 i 56H813 mogą pobierać prąd przekraczający 16A, w związku z tym konieczne jest zainstalowanie wtyczek przeznaczonych do pracy przy prądach wyższych, w zależności od urządzenia pobierany prąd podano na tabliczce znamionowej. Przy podłączeniu spawarki do instalacji elektrycznej na stałe należy upewnić się, że dana instalacja może być obciążana maksymalnym prądem pobieranym przez spawarkę.

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW.

8

9
IP21S
10

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Uwaga zachowaj szczególne środki ostrożności
3. Stosuj maskę (przyłbicę) spawalniczą
4. Stosuj rękawice ochronne
5. Transformator jednofazowy
6. Ręczne spawanie elektrodami otulonymi
7. Źródło energii dostarcza prąd stały (DC)
8. Obwód zasilania jednofazowy, prądu przemiennego o częstotliwości 50 Hz
9. Odpowiednie do spawania w środowisku o podwyższonym zagrożeniu porażeniem elektrycznym
10. Spawalnicze źródło energii zaprojektowane do pracy wewnątrz pomieszczeń

KLASYFIKACJA EMC

EN 55011 - Klasa B

BUDOWA I ZASTOSOWANIE

Spawarka jest urządzeniem spawalniczym w l klasie izolacji, służy do spawania metodą MMA. Do spawania metodą MMA stosowane są elektrody otulone montowane w zacisku przewodu spawalniczego MMA. Elektrody te ulegają przetopieniu razem z materiałem spawanym. Spawarki mają stałą charakterystyka prądowa.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Gniazdo przewodu uziemienia (-)
2. Gniazdo przewodu spawalniczego MMA (+)
3. Pokrętło nastaw prądu spawania
4. Dioda sygnalizacyjna podłączenia urządzenia
5. Dioda sygnalizacyjna przegrzania uzwojenia

WYPOSAŻENIE I AKCESORIA

1. Tarcza spawalnicza - 1 szt.
2. Młotek spawalniczy ze szczotką - 1 szt.
3. Przewód spawalniczy MMA - 1 szt.
4. Przewód uziemiający

PRZYGOTOWANIE DO PRACY

PODŁĄCZENIE DO SIECI

Przed podłączeniem urządzenia do sieci należy upewnić się, czy napięcie i natężenie prądu zgodne jest z wartościami podanymi na tabliczce znamionowej. Przewód zasilający powinien być zaopatrzony w zabezpieczenia w postaci bezpieczników topikowych lub automatycznych wyłączników o zakresie odpowiednim do mocy urządzenia. Podłączyć spawarkę do prądu i skontrolować, czy świeci się lampka kontrolna.

UWAGA: Instalacja elektryczna powinna posiadać wyłącznik nadmiarowo-prądowy, odpowiedni dla prądu znamionowego spawarki. Instalacja powinna być wykonana w sposób profesjonalny, zapewniający poprawne działanie przy obciążeniu znamionowym wyłącznika nadmiarowo-prądowego.

Model spawarki MMA	Zabezpieczenie Wartość
56H811 Wyłącznik nadmiarowo-prądowy ≥ 16 A
56H812 Wyłącznik nadmiarowo-prądowy ≥ 20 A
56H813 Wyłącznik nadmiarowo-prądowy ≥ 25 A

PRACA / USTAWIENIA

UWAGA: Spawarkę należy podłączyć do zasilania zawsze na końcu, po przygotowaniu materiału i upewnieniu się, że wszystkie połączenia są dobrze wykonane.

SPAWANIE METODĄ MMA

Aby rozpocząć spawanie metodą MMA należy:

• Podłączyć przewód uziemienia (B) do gniazda (1).
• Podłączyć przewód spawalniczy MMA (A) do gniazda (2).

- Dopiero po poprawnym podłączeniu urządzenia można podłączyć urządzenie do zasilania i włączyć włącznik znajdujący się na tylnej płycie urządzenia.

- Pokrętem nastawy prądu spawania (12) należy ustawić pożądane natężenie prądu spawania, w zależności od użytej elektrody spawalniczej oraz grubości obrabianego elementu.

SYGNALIZACJA

Urządzenie wyposażono w dwie diody sygnalizacyjne (4, 5). Dioda sygnalizacyjna podłączenie urządzenia (4) informuje o podłączeniu urządzenia do napięcia elektrycznego. Dioda sygnalizacyjna przegrzania uzwojenia (5) zapali się jeśli urządzenie zbyt długo będzie pracowało przy wysokim obciążeniu i temperatura uzwojenia przekroczy wartość dopuszczalną. Po zapaleniu się diody (5) należy natychmiast przerwać pracę. Należy odczekać, aż temperatura uzwojenia osiągnie niższą wartość i dioda (5) zgaśnie. Dopiero po zgaśnięciu diody (5) możliwa jest dalsza praca urządzenia. W przypadku zapalenia się diody sygnalizacyjnej przegrzanie uzwojenia (5) bezpośrednio po podłączeniu do zasilania oznacza to, że napięcie zasilania różni się od napięcia znamionowego. W takim wypadku należy odłączyć urządzenie i sprawdzić źródło zasilania.

UWAGA: Jeśli użytkownik przekroczy nominalny czas trwania obciążenia podczas spawania, temperatura urządzenia wzrośnie powyżej dopuszczalnej. Może to spowodować zniszczenie i/lub przyśpieszone zużycie urządzenia.

WAŻNE: Zapewnij dobry styk między przedmiotem spawanym, a zaciskiem spawarki. Ustaw pokrętem, odpowiednie do grubości materiału i typu spoiny, natężenie prądu. Wysokie natężenie prądu spawania może zakłócać działanie innych urządzeń elektrycznych.

Symbol pracy X(%) oznacza znamionowy czas trwania obciążenia, odnoszący się do 10 minutowego cyklu pracy przy danym obciążeniu. Na przykład: oznaczenie 60% należy rozumieć jako 6 minut pracy pod danym obciążeniem (podano w tabeli z danymi znamionowymi, oraz w tabeli na urządzeniu), oraz 4 minuty spoczynku przed podjęciem kolejnej pracy urządzenia.

OBSŁUGA I KONSERWACJA

UWAGA! Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Regularnie należy czyścić szczeliny wentylacyjne w obudowie, aby nie dopuścić do przegrzania urządzenia.
• W przypadku uszkodzenia przewodu zasilającego, należy go wymienić na przewód o takich samych parametrach. Czynność tą należy powierzyć wykwalifikowanemu specjaliście lub oddać urządzenie do serwisu.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
• Spawarka powinna być użytkowana w zakresie temperatur od -10 do +40°C, a względna wilgotność do temperatury 20°C nie powinna przekraczać 90% (przy wysokich temperaturach rzędu 40°C wilgotność nie powinna przekraczać 50%).
• Regularnie czyścić przewody spawalnicze.

UWAGA! Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Spawarka inwertorowa MMA
Parametr Wartość
Model 56H811 56H812 56H813
Napięcie zasilania 230 V 230 V	230 V
Częstotliwość zasilania 50 Hz	50 Hz 50 Hz
Napięcie biegu jałowego 66 V	66 V 66 V
Znamionowy maksymalny prąd zasilania I1max	20A 30A 38A
Maksymalny efektywny prąd zasilania I1eff	11A 20A 24A
Symbol pracy X(%)	40	60	100	40	60	100	40	60	100
Znamionowy prąd spawania I2(A)	120	97	75	160	130	101	200	163	126
Wartość napięcia w stanie obciążenia U2(V)	24,8	23,8	23	26,4	25,2	24	28	26,5	25
Stopień ochrony IP	IP21S IP21S IP21S
Preferowane srednice elektrod	1,6-3,2 mm 1,6-4,0 mm 1,6-5,0 mm

Klasa ochronności	1	1	1
Waga	3,0	3,2 kg	3,2 kg
Wymiary	289x113x173 mm	289x113x173 mm	334x112x173 mm

OCHRONA ŚRODOWISKA / CE

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli przedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje niebojetne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrozenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.
