GEBRUIKSAANWIJZING 58G904 Graphite

Lees de gebruiksaanwijzing zorgvuldig en volg de daarin opgenomen waarschuwingen en veiligheidsvoorschriften op. Het apparaat is ontworpen voor veilig gebruik. Niettemin: installatie, onderhoud en bediening van het apparaat kunnen gevaarlijk zijn. Het volgen van de volgende procedures vermindert het risico van brand, elektrische schokken en verwondingen en verkort de installatietijd van het apparaat.

WAARSCHUWINGEN BETREFFENDE DE WERKING VAN DE DIESELGENERATOR

1. DE UITLAATGASSEN VAN EEN VERBRANDINGSMOTOR ZIJN GIFTIG.

- Gebruik een verbrandingsmotor nooit in een afgesloten ruimte, aangezien er gevaar bestaat voor vergiftiging of zelfs de dood na een kort verblijf in dergelijke omstandigheden. De verbrandingsmotor is ontworpen voor gebruik in een goed geventileerde omgeving.

1. MOTORBRANDSTOF IS BRANDBAAR EN GIFTIG

- Als er brandstof in het maag-darmkanaal, in het ademhalingskanaal of in de ogen terechtkomt, moet onmiddellijk medische hulp worden ingeroepen. Indien brandstof op de huid of kleding terechtkomt, moet deze onmiddellijk met water en zeep worden afgewassen en moet de kleding onmiddellijk worden vervangen.

- Zorg ervoor dat de generator in de juiste positie staat wanneer u hem gebruikt of verplaatst. Als u de generator scheef houdt, kan er brandstof uit de carburateur of de tank lekken.

- Roken en benaderen met open vuur is verboden terwijl de generator in werking is.

1. DE VERBRANDINGSMOTOR OF DE UITLAATPIJP ERVAN KAN HEET ZIJN

2. De generator moet worden geplaatst op een plaats waar hij niet kan worden aangeraakt door voorbijgangers, inclusief kinderen.

3. Plaats geen brandbare materialen in de buurt van de uitlaatpijp van een draaiende verbrandingsmotor.
4. De generator moet op een afstand van ten minste 1 meter van een gebouw of andere apparatuur worden geplaatst, zodat de generator niet oververhit raakt.

5. Het uitlaatsysteem warmt op tot hoge temperaturen tijdens de werking en blijft heet wanneer de motor stopt.

6. VOORKOMEN VAN DE MOGELIJKHEID VAN EEN ELEKTRISCHE SCHOK

7. Gebruik de generator nooit in vochtige omstandigheden.

8. Raak de onderdelen van de generator nooit met natte handen aan, aangezien er gevaar voor elektrische schokken bestaat.
9. De generator moet vóór gebruik worden geaard.

10. Leg geen schakelkabels op of onder de generator.

11. AANSLUITINGEN

12. Sluit de generator niet aan op het normale stroomnet.

13. Sluit de generator niet parallel aan een andere generator aan.
14. Geen elektronische apparaten zoals radio's, TV-toestellen, home cinema toestellen, SAT-installaties, computers, enz. van stroom voorzien.

OPMERKINGEN OVER HET VEILIGE GEBRUIK VAN DE DIESELGENERATOR

Lees deze handleiding zorgvuldig door om goed vertrouwd te raken met het apparaat dat u hebt aangeschaft. Besteed aandacht aan het gebruik van de generator, de beperkingen ervan en de mogelijke gevaren die inherent zijn aan dit type product.

De generator moet op een stevige ondergrond worden geplaatst.

De belasting van de generator moet binnen de op het typeplaatje aangegeven grenzen blijven. Overbelasting kan leiden tot schade aan de generator of een kortere levensduur.

De motor mag niet op een te hoog toerental draaien. Er mogen geen willekeurige wijzigingen aan het ontwerp van de generator worden aangebracht om het motortoerental van het apparaat te verhogen of te verlagen.

Gebruik nooit een generator die onderdelen mist, geen beschermkappen heeft, enz.

De generator mag niet worden gebruikt of opgeslagen in natte of vochtige omstandigheden. De generator mag niet worden geplaatst op sterk geleidende oppervlakken zoals metalen platforms enz. Als dergelijke omstandigheden echter niet kunnen worden vermeden, moeten rubberen handschoenen en schoeisel worden gedragen.

Houd de generator schoon zodat er geen sporen van olie, modder of ander vuil op zitten.

Verlengsnoeren, netsnoeren en alle andere elektrische apparatuur moeten in goede staat verkeren. Hanteer nooit elektrische apparatuur met beschadigde netsnoeren.

Als u geëlektrocuteerd bent, zoek dan onmiddellijk medische hulp. Gebruik de generator nooit onder de volgende omstandigheden:

• Het motortoerental is niet gestabiliseerd.
• Geen stroomafname.
• De elektriciteitsverbruiker is oververhit geraakt.
• Er zijn vonken bij de elektrische aansluitingen.
• Beschadigde moffen.
• Ontstekingsintervallen komen voor in de interne verbrandingsmotor.
• Er treden overmatige trillingen op.

- Er verschijnen vlammen of rook.

- De ruimte waarin de generator staat is afgesloten.

- Het regent of er is slecht weer.

- In een omgeving met een hoog brandrisico.

Controleer het brandstoftoevoersysteem regelmatig op lekken of tekenen van schade zoals wrijving of veroudering van de brandstofleiding, schade aan de tank of de tankdop. Alle schade moet worden verholpen voordat de generator wordt gestart.

De generator mag alleen onder de volgende voorwaarden worden gebruikt, in werking worden gesteld en met brandstof worden gevuld:

- Bij goede ventilatie - vermijd ruimten en zones waar dampen of damp zich zouden kunnen ophopen, zoals uitgravingen, kelders, schuilplaatsen, uitlaatruimten, lensruimten van jachten. Luchtstroom en voldoende temperatuur zijn zeer belangrijk. De temperatuur mag niet hoger zijn dan 40°C.

- Uitlaatgassen moeten uit de kast worden afgevoerd via een hittebestendig kanaal. Uitlaatgassen bevatten koolmonoxide, dat geurloos en onzichtbaar is. Inademing ervan kan leiden tot ernstige vergiftiging en zelfs de dood.

- Vul de tank van de generator met brandstof op een goed verlichte plaats. Vermijd het morsen van brandstof. Vul de tank nooit terwijl de motor draait. Wacht altijd tot de motor enigszins is afgekoeld voordat u brandstof tankt.

- Zowel de geluiddemper als het luchtfilter moeten altijd geïnstalleerd zijn en in goede staat blijven, omdat zij bescherming bieden tegen het ontsnappen van vlammen als het mengsel in het inlaatkanaal verbrandt.

- Houd brandbare materialen uit de buurt van de generator.

Draag tijdens het gebruik van de generator geen losse kleding, juwelen of iets anders dat tijdens het opstarten of door draaiende generatoronderdelen gegrepen kan worden.

De generator moet zijn bedrijfssnelheid bereiken voordat de elektrische belasting wordt aangesloten. De elektrische belasting moet worden losgekoppeld voordat de verbrandingsmotor wordt uitgeschakeld.

Om gevaarlijke vermogensrimpels te voorkomen die de apparatuur zouden kunnen beschadigen, mag de verbrandingsmotor niet door brandstofuitputting afslaan wanneer een elektrische belasting wordt aangesloten.

Steek niets door de ventilatiesleuven, ook niet als de generator niet draait. Anders kan de generator beschadigd raken of persoonlijk letsel oplopen.

Voordat u de generator in een motorvoertuig vervoert, moet u de tank legen om te voorkomen dat er brandstof wordt gemorst.

Gebruik de juiste hefmethoden wanneer u de generator van plaats naar plaats verplaatst. Onjuiste hefmethoden kunnen letsel veroorzaken.

Raak de uitlaatdemper of andere delen van de verbrandingsmotor of generator die tijdens de werking heet kunnen worden, niet aan om brandwonden te voorkomen.

Combineer de generator niet met andere elektriciteitsbronnen.

Draag gehoorbescherming.

Alle reparaties moeten worden uitgevoerd door de servicedienst van de fabrikant.

LET OP! Ondanks het inherent veilige ontwerp, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen bestaat er altijd een risico op restletsel tijdens het gebruik.

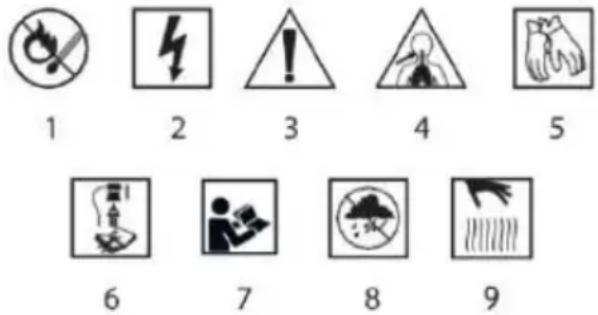

PICTOGRAMMEN EN WAARSCHUWINGEN

1 2 3 4 5 6 7 8 9

1. Brandgevaar
2. Live apparatuur
3. Voorzichtig Neem speciale voorzorgsmaatregelen
4. Risico op vergiftiging door uitlaatgassen
5. Gebruik beschermende handschoenen
6. Schakel de motor uit en verwijder de draad van de bougie voordat u onderhoud of reparaties uitvoert.
7. Lees de gebruiksaanwijzing en neem de daarin opgenomen waarschuwingen en veiligheidsvoorschriften in acht!
8. Beschermen tegen vocht
9. Attentie heet element.

BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN

De volgende nummering verwijst naar de onderdelen van het apparaat

getoond op de grafische pagina's van deze handleiding.

Aanwijzing	Beschrijving
1	Transportgreep
2	Tankdop
3	Carburateurklep
4	Startkabel
5	Luchtfilter
6	Verbrandingsmotor
7	Trillingsdempers
8	OliepellIndicator (pellstok)
9	Olievuldop
10	Stroomgenerator
11	Eenheidspaneel
12	Uitlaat/demper
13	Brandstoftank
14	Brandstofniveau-indicator
15	Zuighendel

* Er kunnen verschillen zijn tussen de afbeelding en het werkelijke product.

DOEL

Een generator is een apparaat dat mechanische energie omzet in elektrische energie. De krachtbron is een verbrandingsmotor. De generator is ideaal wanneer er geen permanente elektriciteitsbron is. Hij is ideaal als noodstroombron in huizen, kampen, vakantiehuisjes, enz. De

generator kan worden gebruikt voor apparaten zoals elektrisch gereedschap, gloeilampen, verwarmingsapparaten en soortgelijke apparaten die 230 V wisselstroom nodig hebben.

De generator heeft vrijwel geen onderhoud nodig.

Gebruik de generator niet verkeerd

Sluit geen verbruikers in de vorm van elektrische apparatuur aan voordat u de motor start. De tank mag niet boven het toegestane maximumniveau worden gevuld, omdat er brandstof uit kan stromen als deze uitzet door de stijging van de temperatuur tijdens het draaien van de motor.

Bij het tanken moeten de volgende regels in acht worden genomen: kan de motor niet draaien.

mag er geen brandstof gemorst worden.

AARDING VAN DE GENERATOR

De generatoraardklem bevindt zich op het generatorpaneel Fig. B10 en is verbonden met de niet-geleidende metalen delen van de generator en met de aardklemmen van elk stopcontact.

Voordat u de aardklem gebruikt, dient u een gekwalificeerde elektricien, een elektrische inspecteur of een plaatselijke instantie te raadplegen die bevoegd is voor de plaatselijke voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

Om elektrische schokken door defecte apparatuur te voorkomen, moet de generator worden geaard. Sluit een stuk eenaderige stroomkabel (draad) met een grote doorsnede (minimaal 4mm²) aan tussen de aardingsklem van figuur B10 en de in de grond geslagen aardingsstaaf. Generatoren hebben een systeemaarde die de onderdelen van het generatorframe verbindt met de aardklemmen op de AC-uitgangsaansluitingen. De systeemaarde is niet verbonden met de nulleider van de wisselstroom. Als de generator wordt getest met een stopcontacttester, zal deze dezelfde aardingstoestand laten zien als bij huishoudelijke stopcontacten.

OLIEVERONTREINIGING

- Voordat u de generator voor de eerste keer start, moet u 0,6 liter olie van het type SAE 15W30 voorbereiden. Draai de olievuldop fig. A9 en giet er de aangegeven hoeveelheid olie in. Controleer het oliepeil fig. A8 en schroef de olievuldop fig. A9.

- Vul de brandstoftank fig. A13 met loodvrije benzine. Draai de tankdop fig. A2. Controleer na het tanken of de tankdop fig. A2 goed vastzit.

- Aard de generator Fig. B10 (aardingskabel niet inbegrepen in de uitrusting van de generator).

STARTEN VAN DE VERBRANDINGSMOTOR

Draai de brandstofklephendel fig. A3 in de stand "ON". Beweeg bij een koude motor de gashendel (aanzuiging) fig. A15/fig. C1 naar rechts. Schakel de ontsteking van de generator in door de knop fig. B1 in de stand "ON" te drukken. Trek eerst langzaam aan het startkoord fig. A4/Fig. C4 totdat u de koppeling hoort aangrijpen en trek dan krachtig. Voor het starten van de verbrandingsmotor kan het nodig zijn meerdere keren aan het startkoord te trekken.

DE GENERATOR STARTEN VANUIT DE ACCU

Lees bij het starten van de motor met de starter de volgende instructies. Zet de gashendel (aanzuiging) fig. A15 naar rechts en sluit de ontvanger aan op de 230V wisselstroomaansluiting fig. B8 of fig. B9.

Zet de hendel van de AC-overstroombeveiliging fig. B7 in de stand "ON". Het spanningscontrolelampje fig. B1 gaat branden en de voltmeter fig. B6 toont de opgewekte spanning.

Zet de motorschakelaar in de stand START en houd deze 5 seconden vast of totdat de motor start.

Het langer dan 5 seconden bedienen van de starter kan de motor beschadigen. Als de motor niet start, laat u de schakelaar los en wacht u 10 seconden voordat u de starter opnieuw start.

Als de snelheid van de startmotor na een bepaalde tijd daalt, geeft dit aan dat de accu moet worden opgeladen.

Laat na het starten van de motor de motorschakelaar terugkeren naar de stand ON.

Draai de chokehendel of duw de chokestang naar de OPEN positie als de motor opwarmt.

DE MOTOR STOPPEN

Schakel alle verbruikers, in de vorm van elektrische apparaten, uit voordat u de motor stopt.

Schakel de ontsteking van de generator uit door de knop Fig. B2 in de stand "OFF" te zetten.

Draai de brandstofklephendel Fig. A3/Fig. A3 in de stand "OFF". Hierdoor wordt de motor uitgeschakeld.

Nadat de verbrandingsmotor heeft gedraaid, kunnen de motor zelf en zijn uitlaat zeer heet zijn.

LET OP! Zolang de verbrandingsmotor en zijn uitlaatpijp niet zijn afgekoeld, mag u deze bij inspectie-, onderhouds- of reparatiewerkzaamheden niet aanraken met enig deel van uw lichaam of kleding.

AC-VOEDING

Voordat u het apparaat op de generator aansluit:

Zorg ervoor dat het in goede staat verkeert. Defecte apparatuur of netsnoeren kunnen gevaar voor elektrische schokken opleveren.

Als het apparaat begint te haperen, traag wordt of plotseling stopt, schakel het dan onmiddellijk uit. Haal de stekker uit het stopcontact en stel vast of het probleem aan het apparaat ligt of dat het nominale laadvermogen van het aggregaat is overschreden.

Zorg ervoor dat het elektrisch vermogen van het gereedschap of apparaat niet hoger is dan dat van de generator. Overschrijd nooit het maximale vermogen van de generator.

Vermogensniveaus tussen nominaal en maximum mogen niet langer dan 30 minuten worden gebruikt.

Aanzienlijke overbelasting van de generator leidt tot uitschakeling van de stroomonderbreker.

Het overschrijden van de maximale vermogenstermijn of een lichte overbelasting van de generator leidt niet tot het doorslaan van de stroomonderbreker, maar verkort wel de levensduur van de generator. Voor continu gebruik mag het nominale vermogen niet worden overschreden.

In beide gevallen moet rekening worden gehouden met de totale vermogensbehoefte (VA) van alle aangesloten apparaten. De vermogensgegevens van het apparaat vindt u op het typeplaatje

AC-voeding voor apparatuur

1. Start de motor.
2. schakel de wisselstroomonderbreker in.
3. Sluit het apparaat aan.

LET OP: De meeste gemotoriseerde apparatuur heeft meer vermogen nodig dan het nominale vermogen om te starten.

Overschrijd de voor een stopcontact gespecificeerde stroomlimiet niet. Als een overbelast circuit de stroomonderbreker doet doorslaan, verminder dan de elektrische belasting in het circuit, wacht een paar minuten en schakel de onderbreker weer in.

GELIJKSTROOMVOEDING

ATTENTIE: DC-aansluitingen mogen ALLEEN worden gebruikt om 12 V voertuigaccu's op te laden.

LET OP: Start het voertuig niet terwijl de acculaadkabels zijn aangesloten en de generator draait. Het voertuig of de generator kan beschadigd raken.

De klemmen zijn rood gekleurd, positieve klem (+) fig. B4 en zwart, negatieve pool (-) fig. B5. De accu moet met de juiste polariteit op de DC-klemmen van de generator worden aangesloten (positieve accu op de rode klem van de generator en negatieve accu op de zwarte klem van de generator).

DC-circuitbeveiliging met DC-zekering

De DC-circuitbeveiliging Fig. B3 schakelt het DC-laadcircuit automatisch uit wanneer het DC-circuit overbelast is, wanneer er een probleem is met de accu of de aansluitingen tussen de accu en de generator, of wanneer de aansluitingen tussen de accu en de generator onjuist zijn.

OPGELET! Als de gelijkstroombeveiliging is uitgeschakeld Fig. B3, wacht dan enkele minuten en druk de knop naar binnen om de gelijkstroombeveiliging te resetten.

Aansluiten van de accukabels

WAARSCHUWING: De batterij kan explosieve gassen afgeven. Houd open vuur en sigaretten uit de buurt. Zorg voor voldoende ventilatie bij het opladen van de batterijen.

1. voordat u de laadkabels aansluit op de accu die in het voertuig is geinstalleerd,
2. Koppel de geaarde accukabel van het voertuig los.
3. sluit de positieve (+) kabel van de accu aan op de positieve (+) pool van de accu.
4. Sluit het andere uiteinde van de positieve (+) accukabel aan op de generator.

5. sluit de negatieve (-) kabel van de accu aan op de negatieve (-) pool van de accu.

6. Sluit het andere uiteinde van de negatieve (-) accukabel aan op de generator.

7. Start de generator.

De accukabels losmaken:

1. Stop de motor.

1. Maak de negatieve (-) pool van de accukabel los van de negatieve (-) pool van de generator Fig. B5.
2. Maak het andere uiteinde van de negatieve (-) accukabel los van de negatieve (-) accupool.
3. Maak de positieve (+) accukabel los van de positieve (+) pool van de generator Fig. B5.
4. Maak het andere uiteinde van de positieve (+) accukabel los van de positieve (+) pool van de accu.
5. Sluit de massakabel van het voertuig aan op de minpool (-) van de accu.
6. Sluit de massakabel van de accu van het voertuig weer aan.

Werken op grote hoogte

OPMERKING: Op grote hoogte zal het standaard brandstof-luchtmengsel in de carburateur te rijk zijn. De prestaties zullen afnemen en het brandstofverbruik zal toenemen. Het motorvermogen zal met ca.

3,5% voor elke 300 meter stijging in hoogte.

ONDERHOUD EN OPSLAG

OLIE

• Motorolie is een belangrijke factor voor de prestaties en de levensduur van de motor. De verkeerde motorolie voor bijvoorbeeld tweetaktmotoren zal de motor beschadigen en wordt afgeraden.
• Controleer het oliepeil VOOR ELK GEBRUIK van de generator; de controle dient te geschieden op een vlakke ondergrond met uitgeschakelde motor.
• Gebruik 4-takt motorolie of gelijkwaardige olie van hoge kwaliteit. SAE15W30-olie wordt aanbevolen voor gebruik bij gemiddelde temperaturen.

Olie bijvullen

• Verwijder de olievuldop fig. A9 en veeg de peilstok schoon fig. A8.
• Controleer het oliepeil door de peilstok Fig. A8 in de vulopening te steken zonder deze vast te schroeven.
• Als het peil laag is, voegt u de aanbevolen olie toe tot de bovenste markering op de peilstok.
• Draai na het bijvullen de dop stevig vast en berg de peilstok op.

ATTENTIE: Als er geen of onvoldoende olie in het ollecarter zit, kan de oliepeilsensor doorslaan, waardoor de motor stopt of niet start.

Motorolie verversen

NOTITIE: Tap de olie af wanneer de motor warm is om een volledige en snelle afvoer te garanderen.

1. Verwijder de aftapplug en afdichtingsring, de olievuldop en tap de olie af.
2. Plaats de aftapplug en de afdichtingsring terug. Draai de plug stevig vast.
3. Vul de aanbevolen olie bij en controleer het oliepeil.

Gelieve gebruikte motorolie op een milieuvriendelijke manier af te voeren. Wij raden u aan deze in een gesloten container in te leveren bij uw plaatselijke tankstation of voor recycling. Gooi het niet in de vullnisbak en mors het niet op de grond.

BRANDSTOF

• Controleer het brandstofpeil.
• Vul de tank bij als het brandstofpeil laag is. Vul de tank niet boven de brandstofzeefarm. Benzine is uiterst brandbaar en onder bepaalde omstandigheden explosief. Tank in een goed geventileerde ruimte met uitgeschakelde motor. Rook niet en sta geen vlammen of vonken toe in de ruimte waar de motor wordt getankt of waar benzine wordt opgeslagen.
• Vul de brandstoftank niet te vol (er mag geen brandstof in de vulopening zitten). Controleer na het tanken of de tankdop goed en stevig gesloten is. Zorg ervoor dat u tijdens het tanken geen brandstof morst. Gemorste brandstof of brandstofdamp kan vlam vatten. Als er brandstof wordt gemorst, zorg er dan voor dat het gebied droog is voordat u de motor start.
• Vermijd herhaald of langdurig contact van de brandstof met de huid of inademing van dampen.

LET OP: HOUD DE BRANDSTOF BUITEN HET BEREIK VAN KINDEREN.

• Gebruik benzine met een octaangetal van 86 of hoger.
• Wij bevelen loodvrije benzine aan omdat deze minder afzettingen in de motor en op de bougies veroorzaakt en de levensduur van het uitlaatsysteem verlengt.
• Gebruik nooit oude of vervuilde benzine of een mengsel van olie en benzine. Voorkom dat er vuil of water in de brandstoftank komt.
• Af en toe kan een lichte "vonkklop" of "pingelen" (een metaalachtig geluid dat aan tikken doet denken) worden gehoord.
• bij zware belasting. Dit is geen reden tot bezorgdheid.
• Als het kloppen of pingelen optreedt bij een constant motortoerental, onder normale belasting, moet u het merk benzine vervangen. Als het kloppen of pingelen aanhoudt, neem dan contact op met een erkende generatordealer.

GENERATOR INSPECTIES

• Goed onderhoud is essentieel voor een veilige, zuinige en probleemloze werking. Het helpt ook de luchtverontreiniging te verminderen.
• De uitlaatgassen bevatten giftige koolmonoxide. Schakel de motor uit voordat u onderhoud uitvoert. Als de motor moet draaien, zorg er dan voor dat de ruimte goed geventileerd is.
• Periodiek onderhoud en afstelling is noodzakelijk om de generator in goede staat te houden. Onderhoud en inspectie moeten worden uitgevoerd met de in onderstaand onderhoudsschema aangegeven intervallen.
• De generator moet vaker worden onderhouden als hij in stoffige gebieden wordt gebruikt.
• De generator moet worden onderhouden door de dealer of een erkend servicecentrum.
• Voor professionele of commerciële toepassingen moeten de bedrijfsuren worden geregistreerd om de juiste onderhoudsfrequentie te bepalen.

PERIODE VAN CONTINUEWERKINGUitgevoerd in elke aangegeven maand of na werktijd, wat het eerst komt.		Elke gebruik van	Eerste maand of 20 uur.	Elke 3 maanden of 50 uur.	Elke 6 maanden of 100 uur.	Elk jaar of 300 uur.
ELEMENT
Motorolie	Controleer het niveau	O
	Vervang		O		O
Luchtfilter	Kijk maar.	O
	Reinigen of vervangen			O
Sediment beker	Schoon				O
Bougie	Check schoon				O
Demper	Schoon				O
Kleppenreiniger	Controleren en aanpassen					O
Brandstoftank en filter	Schoon					O
Brandstofleiding	Kijk maar.	Om de 2 jaar (vervangen indien nodig)

LET OP! Het niet correct uitvoeren van onderhoud of het niet verhelpen van een probleem vóór gebruik kan leiden tot een storing die de gebruiker ernstig kan verwonden of doden.

Volg altijd de aanbevelingen en schema's voor inspectie en onderhoud in deze handleiding.

Het onderhoudsschema geldt voor normale bedrijfsomstandigheden. Als de generator wordt gebruikt onder zware omstandigheden, zoals continu gebruik onder zware belasting of hoge temperaturen, of als hij wordt gebruikt in extreem natte of stoffige omstandigheden, raadpleeg dan uw servicedealer voor aanbevelingen die van toepassing zijn op uw individuele behoeften en gebruik.

LUCHTFILTER SERVICE

Een vuil luchtfilter beperkt de luchtstroom naar de carburateur. Om defecten aan de carburateur te voorkomen, moet het luchtfilter regelmatig worden onderhouden. Onderhoud vaker bij gebruik van generator in zeer stoffige gebieden

LET OP: Het gebruik van benzine of brandbare oplosmiddelen om het filterelement te reinigen kan brand of een explosie veroorzaken. Gebruik alleen zeep, water of een onbrandbaar oplosmiddel.

WAARSCHUWING: Laat de generator nooit draaien zonder luchtfilter. Dit zal snelle motorslijtage veroorzaken.

Filter vervangen of reinigen

1. maak de clips van het luchtfilterdeksel los, verwijder het luchtfilterdeksel en verwijder het element.
   2 Was het onderdeel in warm water met afwasmiddel en spoel het vervolgens grondig af; of was het in een niet-ontvlambaar oplosmiddel of een oplosmiddel met een hoog vlampunt. Laat het onderdeel goed drogen.
2. Week het filter in schone motorolie en knijp het teveel eruit. De motor zal bij de eerste start roken als er te veel olie in het filter achterblijft.
   4 Plaats het luchtfilterelement en het deksel terug.

BOUGIE SERVICE

OPMERKING: Aanbevolen bougies: F5T of F6TC of F7TJC of gelijkwaardig.

Voor een goede werking van de motor moet de bougie de juiste gleuf hebben en vrij zijn van afzettingen.

WAARSCHUWING: Als de motor gedraaid heeft, zal de geluiddemper zeer heet zijn. Pas op dat u de geluiddemper niet aanraakt.

1. Verwijder de bougiekap.
2. Maak eventuele rommel rond de bougiebasis schoon.
3. gebruik de sleutel uit de gereedschapset om de bougie te verwijderen.
   4 Inspecteer de bougie visueel. Gooi hem weg als de isolator gebarsten of beschadigd is. Als de bougie opnieuw moet worden gebruikt, maak hem dan schoon met een draadborstel.
   5 Meet de bougieafstand met een ontstekingsmeter. Corrigeer indien nodig door de afstand van de zij-elektrode zorgvuldig af te stellen.
   6 Controleer of de sluitring van de bougie in goede staat is en draai de bougie met de hand in om kruisdraaiing te voorkomen.
   7 Nadat de bougie is geplaatst, met een bougiesleutel aandraaien om de sluitring samen te drukken.

De opening moet zijn: 0,70-0,80 mm (0,026-0,031 in).

Als u een nieuwe bougie installeert, draai dan na het plaatsen van de bougie een 1/2 slag vast om de sluitring samen te drukken. Als u een gebruikte bougie opnieuw installeert, draait u 1/8 - 1/4 slag na het plaatsen van de bougie om de sluitring samen te drukken.

De bougie moet goed vastzitten. Een niet goed vastgedraaide bougie kan zeer heet worden en de motor beschadigen. Gebruik nooit bougies die het verkeerde warmtebereik hebben, gebruik alleen aanbevolen bougies of gelijkwaardig.

PROBLEEMOPLOSSING

Symptoom	Mogelijke oorzaak	Oplossing
Wanneer de motor niet Men wil Rennen:	Zit er brandstof in de tank?	Controleren en tanken
	Zit er olie in de tank?	Olie controleren en bijvullen
	Komt er een vonk uit de bougie?	Bougies controleren en vervangen
	Bereikt de brandstof de carburateur?	Ontdoe de brandstoftank van aanslag
	Als de motor nog steeds niet start, breng de generator dan naar een erkend servicecentrum.
Gebrek aan elektriciteit in Stopcontacten	Is de stroomonderbreker ingeschakeld?	Draai de AC schakel
	De op de generator aangesloten apparatuur is defect	Controleer of het apparaat of de elektrische apparatuur geen gebreken vertoont.
	Als de generator nog steeds geen spanning geeft op de wisselstroomaansluitingen, neem dan contact op met uw dealer ofservicecentrum.
Gebrek aan elektriciteit in DC-	Staat de DC-beveiligingsscha kelaar aan	DC-bescherming inschakelen
	De op de generator aangesloten apparatuur is defect	Controleer of het apparaat of de elektrische apparatuur geen gebreken vertoont.
	Als de generator nog steeds geen spanning geeft op de DC-aansluitingen, neem dan contact op met uw dealer of servicecentrum.

TRANSPORT / OPSLAG

• Schakel de motorschakelaar en de brandstofklep uit wanneer u de generator vervoert.
• Houd de generator waterpas om het morsen van brandstof te voorkomen. Brandstofdampen of gemorste brandstof kunnen vlam vatten.
• Contact met een hete motor of het uitlaatsysteem kan ernstige brandwonden of brand veroorzaken. Laat de motor afkoelen voordat u de generator vervoert of opbergt.
• Zorg ervoor dat u de generator tijdens het transport niet laat vallen of stoten. Plaats geen zware voorwerpen op de generator.

Voordat u het apparaat voor langere tijd opbergt:

Zorg ervoor dat de opslagruimte vrij is van overmatig vocht en stof. Onderhoud volgens onderstaande tabel.

TECHNISCHE GEGEVENS

Nominale gegevens
Parameter	Waarde
Capaciteit van de motor	196 cm3
Uitgangsspanning	230 V AC
Uitgangsfrequentie	50 Hz
Uitgangsvermogen	2000 W
Plek uitgangsvermogen	2200 W
Extra uitgangsspanning	12V DC
Vermogen van extra uitgang	8,3A
Beschermingsgraad	IP23M
Beschermingsklasse	I
Stationair toerental	3000 min-1
Vermogen van een verbrandingsmotor	6,5 PK
Prestatieklasse	G1
Vermogensfactor (cos φ)	1.0
Soort brandstof	#92; #95; #98
Capaciteit brandstoftank	15 L
Gemiddeld brandstofverbruik	2.44l/u
Type motorolie	SAE15W30
Hoeveelheid olie voor de verbrandingsmotor	0,6 L
Type bougie	Magneto-ontsteking
Maximale omgevingstemperatuur	+ 40°C
Afmetingen LxBxH	60,5x44,5x45,5 cm
Massa	41 kg
Jaar van productie	2023
58G904 staat voor zowel type- als machineaanduiding

GELUIDS- EN TRILLINGSGEGEVENS

Geluidsdrukniveau	L_pA = 65 dB(A) K=3 dB(A)
Geluidsvermogen	L_wA = 95 dB(A) K=3 dB(A)

Informatie over lawaai en trillingen

Het geluidsemissieniveau van het materieel wordt beschreven door: het uitgezonden geluidsdrukniveau Lp en het geluidsvermogensniveau Lw (waarbij K de meetonzekerheid is). De door het materieel uitgestraalde trillingen worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is).

Het geluidsdrukniveau Lp, het geluidsvermogensniveau Lw en de trillingsversnellingswaarde i die in deze instructies worden gegeven, zijn gemeten overeenkomstig ISO 8528-10:1998. Het vermelde trillingsniveau ah kan worden gebruikt om apparatuur te vergelijken en een voorlopige beoordeling van de blootstelling aan trillingen te maken.

Het aangegeven trillingsniveau is slechts representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode.

Voor een nauwkeurige raming van de blootstelling aan trillingen moet rekening worden gehouden met de perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Wanneer alle factoren nauwkeurig zijn ingeschat, kan de totale blootstelling aan trillingen veel lager uitvallen.

Om de gebruiker tegen de effecten van trillingen te beschermen, moeten aanvullende veiligheidsmaatregelen worden genomen, zoals cyclisch

OPSLAGTIJD	AANBEVOLENONDERHOUDSPROCEDUREOM MOEILIK STARTEN TEVOORKOMEN
Minder dan 1 maand1 tot 2 maanden	Geen voorbereiding nodig.Vul met verse benzine en voeg benzineconditioner toe.
2 maanden tot 1 jaar	Vul met verse benzine en voeg benzineconditioner toe.Laat de vlotterbak van de carburateur leeglopen. Leeg het brandstofbezinkselreservoir.
1 jaar of langer	Vul met verse benzine en voeg benzineconditioner toe.Laat de vlotterbak van de carburateur leeglopen.Leeg de brandstoftank.Verwijder de bougie. Giet een eetlepel motorolie in de cilinder.Draai de motor langzaam met behulp van de kabel om de olie te verdelen.Monteer de bougie weer.Ververs de motorolie.Wanneer de opgeslagen benzine wordt opgehaald - laat de opgeslagen benzine in geschikte containers lopen voor verwijdering.en vul met verse benzine alvorens te starten.
*Gebruik benzineconditioners die zijn samengesteld om de houdbaarheid te verlengen.

onderhoud van de machine en de gereedschappen, het waarborgen van een adequate handtemperatuur en een goede werkorganisatie.

MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk worden weggegooid, maar moeten naar de daarvoor bestemde voorzieningen worden gebracht. Neem contact op met uw productde of de plaatselijke autoriteiten voor informatie over verwijdering. Afgedankte elektrische en elektronische apparatuur bevat milieu-iner stoffen. Apparatuur die niet wordt gerecycled vormt een potentieel ris voor het milieu en de volksgezondheid.

auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van onder andere. De tekst, foto's, diagrammen, tekeningen en de samenstelling ervan behoren uitsluitend toe aan Grupa Topex en zijn onderworpen aan de wettelijke bescherming krachtens de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (d.w.z. Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van het gehele Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is strikt verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid.

EG-verklaring van overeenstemming

Handelsnaam: GRAPHITE

Serienummer: 00001 ÷ 99999

Deze conformiteitsverklaring wordt afgegeven onder de uitsluitende verantwoordelijkheid van de fabrikant.

Het hierboven beschreven product voldoet aan de volgende documenten:

Machinerichtlijn 2006/42/EG

Richtlijn elektromagnetische compatibiliteit 2014/30/EU

Richtlijn 2000/14/EG inzake geluidsemissie, gewijzigd bij Richtlijn 2005/88/EG

Gegarandeerd geluidsvermogensniveau LWA=95 dB(A)

RoHS-richtlijn 2011/65/EU, gewijzigd bij Richtlijn 2015/863/EU

En voldoet aan de eisen van de normen:

EN ISO 8528-13:2016; EN 60204-1:2018;

EN 55012:2007+A1:2009; EN 61000-6-1:2007;

EN IEC 63000:2018

Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of door hem/haar achteraf uitgevoerd.

Naam en adres van de in de EU woonachtige persoon die gemachtigd is het technisch dossier op te stellen:

Ondertekend namens:

Grupa Topex Sp. z o.o. Sp.k.

Kwaliteitsfunctionaris TOPEX GROEP

Warschau, 2022-09-22

FR MANUEL DE TRADUCTION (UTILISATEUR)
