INSTRUKCJA OBSŁUGI 58G904 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

* Części zamienne do tego produktu kupisz w gtxservice.pl przez min. 10 lat od jego zakupu. Sklep gtxservice.pl realizuje min. 95% zamówień w skali roku.

PL INSTRUKCJA ORYGINALNA (OBSŁUGI) Agregat prądotwórczy: 58G904

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. OSOBY, KTÓRE NIE PRZECZYTAŁY INSTRUKCJI NIE POWINNY PRZEPROWADZAĆ MONTAŻU, REGULACJI LUB OBSŁUGIWAĆ URZĄDZENIA. ZACHOWAJ TĘ INSTRUKCJĘ NA PRZYSZOŚĆ.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA UWAGA!

Należy uważnie przeczytać instrukcję obsługi, stosować się do ostrzeżeń i warunków bezpieczeństwa w niej zawartych. Urządzenie zostało zaprojektowane do bezpiecznej pracy. Niemniej jednak: instalacja, konserwacja i obsługa urządzenia może być niebezpieczna. Przestrzeganie poniższych procedur zmniejsza ryzyko wystąpienia pożaru, porażenia prądem, obrażeń ciała oraz skróci czas instalacji urządzenia

OSTRZEŻENIA DOTYCZĄCE PRACY GENERATOREM ELEKTRYCZNYM Z NAPEDEM SPALINOWYM

1. SPALINY Z SILNIKA SPALINOWEGO SĄ TRUJĄCE.

- Nigdy nie wolno posługiwać się silnikiem spalinowym w pomieszczeniu zamkniętym gdyż grozi to po- ważnym zatruciem, a nawet śmiercią po krótkim okresie pobytu w takich warunkach. Silnik spalinowy przewidziany jest do pracy w otoczeniu dobrze wentylowanym.

2. PALIWO SILNIKOWE JEST ŁATWOPALNE I TRUJĄCE

• Gdyby doszło do przedostania się paliwa do przewodu pokarmowego, do układu oddechowego lub do kontaktu z oczami, natychmiast należy zwrócić się o pomoc lekarską. Jeśli paliwo rozleje się na skórę lub ubranie należy je natychmiast zmyć wodą z mydłem a ubranie trzeba niezwłocznie zmienić.
• Przy użytkowaniu lub przenoszeniu generatora należy mieć pewność, że znajduje się on w odpowiednim położeniu. Utrzymywanie generatora w stanie przechylonym może spowodować wyciek paliwa z gaźnika lub zbiornika.
• Podczas pracy generatora palenie tytoniu oraz zbliżanie się z otwartym ogniem jest zabronione.

3. SILNIK SPALINOWY LUB JEGO RURA WYDECHOWA MOGA BYĆ GORACE

- Generator należy umieszczacą w takich miejscach, w których nie istnieje prawdopodobieństwo do- tknięcia go przez osoby przechodzące w tym dzieci.

• Należy unikać umieszczania jakichkolwiek materiałów łatwopalnych w sąsiedztwie rury wydechowej pracującego silnika spalinowego.
• Generator należy ustawiać w odległości, co najmniej 1 metra od budynku lub innego urządzenia, aby nie doszło do przegrzania generatora.
• Układ wydechowy nagrzewa się do wysokich temperatur podczas pracy i pozostaje gorący po zatrzymaniu silnika.

4. ZAPOBIEGANIE MOŻLIWOŚCI PORAŻENIA ELEKTRYCZNEGO

• Nigdy nie wolno użytkować zespołu prądotwórczego w wilgotnych warunkach.
• Nigdy nie wolno dotykać do elementów generatora wilgotnymi rękami gdyż grozi to porażeniem elektrycznym.
• Przed przystąpieniem do użytkowania generatora należy go uziemić.
• Nie wolno układać przewodów łączeniowych na generatorze ani pod generatorem.

5. UWAGI DOTYCZĄCE PODŁĄCZANIA

• Nie wolno podłącać generatora do normalnej sieci zasilającej.
• Nie wolno podłącać generatora równolegle z innym generatorem.
• Nie zasilać urządzeń elektronicznych takich jak: odbiorniki radiowe, odbiorniki telewizyjne, zestawy kina domowego, instalacje SAT, komputery, itp.

UWAGI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA GENERATORA ELEKTRYCZNEGO Z NAPEDEM SPALINOWYM

• Uważnie należy przeczytać niniejszą instrukcję, aby dobrze zapoznać się z zakupionym sprzętem. Należy zwrócić uwagę na zastosowanie generatora, jego ograniczenia oraz potencjalne ryzyko niebezpieczeństwa, właściwe dla tego rodzaju wyrobów.
• Generator należy umieszczać na twardym podłożu.

- Obciążenie generatora musi zawierać się w granicach podanych na tabliczce znamionowej. Przeciążanie może doprowadzić do uszkodzenia generatora lub do zmniejszenia trwałości.

- Silnik nie powinien pracować z nadmierną prędkością obrotową. Nie wolno dokonywać jakichkolwiek samowolnych zmian w konstrukcji generatora, mających na celu powiększenie lub zmniejszenie prędkości obrotowej silnika urządzenia.

- Nigdy nie wolno użytkować generatora, w którym brak jakichkolwiek części, nie ma osłon ochronnych itp.

- Nie powinno się użytkować generatora lub go przechowywać w warunkach gdzie występuje wilgoć lub jest mokro. Generatora nie wolno umieszczać na powierzchniach odznaczających się wysoką przewodnością takich jak podesty metalowe itp. Jeśli jednak takich warunków nie da się uniknąć wówczas należy stosować gumowe rękawice i obuwie.

- Generator należy utrzymywać w czystości, aby nie było na nim śladów oleju, błota lub innych zanieczyszczeń.

- Przewody przedłużające, zasilające i wszystkie inne urządzenia elektryczne muszą być w dobrym stanie. Nigdy nie wolno posługiwać się urządzeniami elektrycznymi, które mają uszkodzone przewody zasilające.

- Jeśli zostales porażony prądem elektrycznym, natychmiast zgłoś się do lekarza.

- Nigdy nie wolno użytkować generatora w niżej podanych warunkach: - Prędkość obrotowa silnika nie jest ustabilizowana.

- Brak odbioru energii elektrycznej.

- Wystąpiło przegrzanie odbiornika energii elektrycznej.

- Występuje iskrzenie na połączeniach elektrycznych.

- Uszkodzone gniazdka.

- W silniku spalinowym występują przerwy zapłonu.

- Występuje nadmierna wibracja.

- Pojawiają się płomienie lub dym.

- Pomieszczenie, w którym jest generator jest zamknięte.

- Pada deszcz lub jest niepogoda.

- W otoczeniu o dużym zagrożeniu pożarowym.

- Okresowo należy kontrolować układ zasilania paliwem czy nie ma nieszczelności lub oznak uszkodzenia takich jak przetarcie lub zestarzenie się przewodu paliwowego, uszkodzenie zbiornika czy korką wlewu paliwa. Wszystkie uszkodzenia powinny być usunięte przed uruchomieniem generatora.

- Generator wolno użytkować, obsługiwać i napełniać paliwem tylko w niżej podanych warunkach:

- Przy dobrej wentylacji – należy unikać pomieszczeń i miejsc, w których opary lub spaliny mogłyby się gromadzić, takich jak wykopy, piwnice, schrony, pomieszczenia wyciągowe, pomieszczenia zęzowe jachtów. Przepływ powietrza i odpowiednia temperatura są bardzo ważne. Temperatura nie powinna przekraczać 40°C.

- Spaliny powinny być odprowadzane z pomieszczenia zamkniętego przewodem odpornym na wysokie temperatury. Spaliny zawierają tlenek węgla, bezwonny i niewidoczny. Jeśli dopuści się do jego wdychania, to może dojść do poważnego zatrucia a nawet śmierci.

- Zbiornik generatora należy napełniać paliwem w miejscach dobrze oświetlonych. Należy unikać rozlania paliwa. Nigdy nie wolno tankować zbiornika przy silniku pracującym. Przed przystąpieniem do nalewania paliwa należy zawsze odczekać, aż silnik nieco ostygnie.

- Zarówno tłumik jak i filtr powietrza zawsze muszą być zainstalowane i pozostawać w dobrym stanie, gdyż chronią przed wydostaniem się płomienia w przypadku spalania mieszanki w kanale dolotowym.

- Materiały łatwopalne przechowywać z dala od generatora.

• W czasie obsługiwania generatora nie wolno mieć na sobie lużnej odzieży, biżuterii lub czegokolwiek innego, co może zostać zaczepione przy rozruchu lub przez wirujące elementy generatora.
• Przed podłączeniem obciążenia elektrycznego generator musi osiągnąć swoją prędkość roboczą. Obciążenie elektryczne należy odłącać przed wyłączeniem silnika spalinowego.
• Aby nie dopuścić do niebezpiecznego zafalowania mocy, które mogłoby doprowadzić do uszkodzenia sprzętu, nie wolno dopuścić do zgaśnięcia silnika spalinowego wskutek wyczerpania się paliwa, gdy podłączone jest obciążenie elektryczne.
• Nie wolno wtykać czegokolwiek przez szczeliny wentylacyjne nawet, gdy generator nie pracuje. Może to spowodować uszkodzenie generatora lub doprowadzić do uszkodzenia ciała.

• Przed przystąpieniem do transportu generatora w pojeździe mechanicznym należy opróżnić jego zbiornik, aby nie dopuścić do ewentualnego rozlania paliwa.

• Przy przenoszeniu generatora z miejsca na miejsce należy stosować odpowiednie sposoby jego unoszenia. Niewłaściwy sposób podnoszenia może być przyczyną uszkodzenia ciała.

• Aby uniknąć oparzeń nie należy dotykać tłumika silnika lub innych części silnika spalinowego czy generatora, które mogą się nagrzewać w czasie pracy urządzenia.
• Nie wolno łączyć generatora z innymi źródłami energii elektrycznej.
• Stosować ochronniki słuchu.
• Wszelkie naprawy powinny być wykonywane przez serwis producenta.

UWAGA! Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

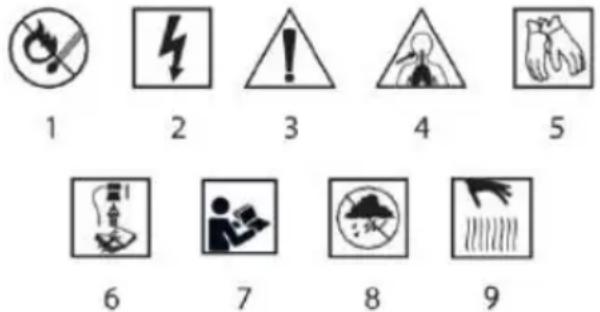

PIKTOGRAMY I OSTRZEŻENIA

1 2 3 4 5 6 7 8 9

1. Zagrożenie pożaru
2. Urządzenie pod napięciem
3. Uwaga zachowaj szczególne środki ostrożności
4. Zagrożenie zatrucia spalinami
5. Używaj rękawic ochronnych
6. Wyłączyć silnik i ściągnąć przewód z świecy zapłonowej przed rozpoczęciem czynności obsługowych lub naprawczych.
7. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
8. Chron przed wilgocią
9. Uwaga gorący element.

OPIS ELEMENTÓW GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

Oznaczenie	Opis
1	Uchwyt transportowy
2	Korek włewu paliwa
3	Zawór gaźnika
4	Linka rozruchowa
5	Filtr powietrza
6	Silnik spalinowy
7	Amortyzatory drgań
8	Wskaźnik poziomu oleju (bagnet)
9	Korek włewu oleju
10	Generator prądu
11	Panel agregatu
12	Wylot spalin/tłumik
13	Zbiornik paliwa
14	Wskaźnik poziomu paliwa
15	Dźwignia ssania

\* Mogą wystąpić różnice między grafiką a rzeczywistym produktem PRZEZNACZENIE

Generator prądotwórczy jest urządzeniem przekształcającym energię mechaniczną na elektryczną. Żródłem jego napędu jest silnik spalinowy. Generator doskonale sprawdza się, gdy brak jest stałego źródła prądu. Idealny jako awaryjne źródło zasilania w domach, na obozach, domkach letniskowych itp. Generator prądotwórczy można stosować do zasilania takich urządzeń jak: elektronarzędzia, lampy żarowe, urządzenia grzewcze i podobnych, które wymagają napięcia 230 V AC.

Generator praktycznie nie wymaga konserwacji.

Nie wolno używać generatora niezgodnie z jego przeznaczeniem

PRACA URZĄDZENIEM

PRZYGOTOWANIE DO PRACY

Przed uruchomieniem silnika nie wolno podłączać odbiorników w postaci wszelkich urządzeń elektrycznych. Nie wolno napełniać zbiornika powyżej dopuszczalnego poziomu maksymalnego, gdyż może dojść do wypływu paliwa w czasie, gdy rozszerzy się ono w wyniku wzrostu temperatury w czasie pracy silnika.

Podczas napełniania paliwem należy przestrzegać poniższych zasad:

• silnik nie może pracować.
• nie można dopuścić do rozlania paliwa.

UZIEMIENIE GENERATORA

Zacisk uziemienia generatora jest umieszczony na panelu generatora rys. B10, i podłączony do metalowych części generatora nie przewodzących prądu oraz do zacisków uziemienia każdego gniazda.

Przed użyciem zacisku uziemiającego należy skonsultować się z wykwalifikowanym elektrykiem, inspektorem elektrycznym lub lokalną agencją właściwą dla lokalnych uregulowań lub rozporządzeń, które mają zastosowanie do zamierzonego użycia generatora.

Aby zapobiec porażeniu prądem elektrycznym przez wadliwe urządzenia, generator powinien być uziemiony. Podłącz odcinek jednożyłowy przewodu zasilającego (linka) o dużym przekroju (minimum 4mm²) pomiędzy zaciskiem uziemienia rys. B10 a prętem uziemiającym wbitym w ziemię. Generatory posiadają uziemienie systemowe, które łączy elementy ramy generatora z zaciskami uziemienia w gniazdach wyjściowych AC. Uziemienie systemu nie jest połączone z przewodem neutralnym prądu zmiennego AC. Jeśli generator zostanie przetestowany za pomocą testera gniazdek, wykaże on taki sam stan obwodu uziemienia jak w przypadku gniazdek domowych.

ZALANIE OLEJEM

• Przed pierwszym uruchomieniem generatora przygotować 0,6 litra oleju typu SAE 15W30. Odkręcić korek wlewu oleju rys. A9 i widać określoną ilość oleju. Sprawdzić poziom oleju rys. A8 i zakręcić korek wlewu oleju rys. A9.
• Napelnić zbiornik paliwa rys. A13 benzyną bezołowiiową. Odkręcić korek włewu paliwa rys. A2. Po zakończeniu nalewania paliwa należy upewnić się czy korek włewu paliwa rys. A2 został pewnie dokręcony.
• Uziemić generator rys. B10 (przewód uziemiający nie wchodzi w skład wyposażenia generatora).

URUCHOMIENIE SILNIKA SPALINOWEGO

Obrócić dźwigienkę zaworu paliwa rys. A3 w położenie „ON”. Przy zimnym silniku przesunąć dźwignię przepustnicy paliwa (ssanie) rys. A15/rys. C1 w prawo.

Włączyć zapłon generatora przyciskając przycisk rys. B1 w położenie „ON”. Pociągnąć za linkę rozruchową rys. A4/rys. C4 najpierw powoli do usłyszenia zazębienia się sprzęgła a następnie pociągnąć ją energicznie. Uruchomienie silnika spalinowego może wymagać kilkukrotnego pociągnięcia linki rozrusznika.

ROZRUCH GENERATORA Z AKUMULATORA

W przypadku uruchamiania silnika przy pomocy rozrusznika należy przeczytać poniższą instrukcję.

• Przesunąć dźwignię przepustnicy paliwa (ssanie) rys. A15 w prawo i włączyć odbiornik do gniazda napięcia zmiennego 230V AC rys. B8 lub rys. B9.
• Przestawić dźwignię włącznika z zabezpieczeniem nadmiarowo prądowym AC rys. B7 w pozycję „ON”. Zaświeci się lampka sygnalizująca napięcie rys. B1, a woltomierz rys. B6 pokaże wartość generowanego napięcia.
• Ustawić przełącznik silnika w pozycji START i przytrzymać go tam przez 5 sekund lub aż do uruchomienia silnika.
• Praca rozrusznika przez ponad 5 sekund może spowodować uszkodzenie silnika. Jeśli nie uda się uruchomić silnika, należy zwolnić przełącznik i odczekać 10 sekund przed ponownym uruchomieniem rozrusznika.
• Jeśli po pewnym czasie prędkość obrotowa silnika rozrusznika spada, wskazuje to na że należy naładować akumulator.
• Po uruchomieniu silnika należy pozwolić, aby przełącznik silnika powrócił do pozycji ON.
• Przekręć dźwignię dławika lub popchnij drążek dławika do pozycji OPEN w miarę rozgrzewania się silnika.

ZATRZYMANIE SILNIKA

Przed zatrzymaniem silnika należy wyłączyć wszystkie odbiorniki, w postaci urządzeń elektrycznych.

- Wyłączyć zapłon generatora naciskając przycisk rys. B2 w położenie „OFF” (wyłączony).

- Obrócić dźwigienkę zaworu paliwa rys. A3/rys. A3 w położenie „OFF”. Nastąpi wówczas wyłączenie silnika.

Po zakończeniu pracy silnika spalinowego sam silnik i jego rura wydechowa mogą być bardzo gorące.

UWAGA! Dopóki silnik spalinowy i jego rura wydechowa nie ostygną należy unikać dotykania do nich jakąkolwiek częścią ciała lub ubrania podejmując czynności kontrolne, obsługowe lub naprawcze.

ZASIALNIE PRADEM ZMIENNYM AC

Przed podłączeniem urządzenia do generatora:

• Upewnij się, że jest ono w dobrym stanie technicznym. Niesprawne urządzenia lub przewody zasilające mogą stworzyć ryzyko porażenia prądem.
• Jeśli urządzenie zaczyna działać nieprawidłowo, staje się powolne lub zatrzymuje się nagle, należy je natychmiast wyłączyć. Odłącz urządzenie i ustal, czy problemem jest urządzenie, czy też przekroczona została znamionowa obciążalność generatora.
• Upewnij się, że wartość znamionowa elektryczna narzędzia lub urządzenia nie przekracza wartości znamionowej generatora. Nigdy nie przekraczaj maksymalnej mocy znamionowej generatora.
• Poziomy mocy pomiędzy znamionową a maksymalną mogą być używane nie dłużej niż przez 30 minut.
• Znaczne przeciążenie generatora spowoduje wyłączenie wyłącznika.
• Przekroczenie limitu czasu pracy z mocą maksymalną lub nieznaczne przeciążenie generatora może nie spowodować wyłączenia wyłącznika, ale skróci żywotność generatora.
• W przypadku pracy ciągłej nie należy przekraczać mocy znamionowej.
• W obu przypadkach należy uwzględnić całkowite zapotrzebowanie na moc (VA) wszystkich podłączonych urządzeń. Dane o mocy urządzenia znajdują się na tabliczce znamionowej

Zasilanie urządzeń prądem zmiennym AC

1. Uruchomić silnik.
2. Włączyć wyłącznik obwodu prądu zmiennego.
3. Podłączyć urządzenie.

UWAGA! Większość urządzeń z silnikiem wymaga do uruchomienia więcej mocy niż ich moc znamionowa.

Nie należy przekraczać limitu prądu określonego dla jednego gniazda. Jeśli przeciążony obwód powoduje wyłączenie wyłącznika prądu zmiennego, należy zmniejszyć obciążenie elektryczne w obwodzie, odczekać kilka minut, a następnie ponownie włączyć wyłącznik.

ZASIALNIE PRADEM STAŁYM DC

UWAGA! Zaciski prądu stałego DC mogą być używane TYLKO do ładowania akumulatorów samochodowych 12 V.

UWAGA! Nie należy uruchamiać pojazdu, gdy kable do ładowania akumulatora są podłączone, a generator pracuje. Pojazd lub może dojść do uszkodzenia generatora.

Zaciski są oznaczone kolorem czerwonym, zacisk dodatni (+) rys. B4 i czarnym, zacisk ujemny (-) rys. B5. Akumulator musi być podłączony do zacisków DC generatora z odpowiednią polaryzacją (akumulator dodatni do czerwonego zacisku generatora i akumulator ujemny do czarnego zacisku generatora).

Zabezpieczenie obwodu DC bezpiecznikiem DC

Zabezpieczenie obwodu DC rys. B3 automatycznie wyłącza obwód ładowania akumulatora DC, gdy obwód DC jest przeciążony, gdy wystąpi problem z akumulatorem lub połączeniami pomiędzy akumulatorem, lub gdy połączenia pomiędzy akumulatorem a generatorem są nieprawidłowe.

UWAGA! Jeśli zabezpieczenie prądowe DC zostało wyłączone rys. B3, odczekaj kilka minut i wciśnij przycisk do środka, aby zresetować zabezpieczenie obwodu DC.

Podłączanie przewodów akumulatora

UWAGA! Akumulator może wydzielać gazy wybuchowe. Należy trzymać z dala otwarty ogień i papierosy. Należy zapewnić odpowiednią wentylację podczas ładowaniu akumulatorów.

1. Przed podłączeniem kabli ładowania do akumulatora, który jest zainstalowany w pojeździe,
2. odłączyć uziemiony kabel akumulatora pojazdu.
3. Podłączyć kabel dodatni (+) akumulatora do dodatniego (+) zacisku akumulatora.
4. Podłączyć drugi koniec dodatniego (+) kabla akumulatora do generatora.
5. Podłączyć kabel ujemny (-) akumulatora do zacisku ujemnego (-) akumulatora.

6. Podłącz drugi koniec kabla ujemnego (-) akumulatora do generatora.

7. Uruchomić generator.

Odłączenie przewodów akumulatora:

1. Zatrzymaj silnik.
2. Odłączyć ujemny (-) zacisk przewodu akumulatora od ujemnego (-) zacisku generatora rys. B5.
3. Odłączyć drugi koniec przewodu ujemnego (-) akumulatora od ujemnego (-) zacisku akumulatora.
4. Odłączyć dodatni (+) kabel akumulatora od dodatniego (+) zacisku generatora rys. B5.
5. Odlączyć drugi koniec kabla dodatniego (+) akumulatora do zacisku dodatniego (+) akumulatora.
6. Podłączyć kabel masy pojazdu do zacisku ujemnego (-) akumulatora.
7. Podłączyć ponownie przewód uziemiający akumulatora pojazdu.

Praca na dużych wysokościach

UWAGA! Na dużych wysokościach standardowa mieszanka paliwowopowietrzna w gaźniku będzie nadmiernie bogata. Wydajność spadnie, a zużycie paliwa wzrośnie. Moc silnika spadnie o około

3,5% na każdy wzrost wysokości o 300 metrów (1000 stóp).

KONSERWACJA I PRZECHOWYWANIE

OLEJ

• Olej silnikowy jest głównym czynnikiem wpływającym na wydajność i żywotność silnika. Niewłaściwy olej do silnikowy np. do silników dwusuwowych będzie uszkodzić silnik i nie są zalecane.
• Sprawdzać poziom oleju PRZED KAŻDYM UŻYCIEM generatora, sprawdzenie ma się odbyć na równej powierzchni z wyłączonym silnikiem.
• Należy używać oleju do silników 4-suwowych lub równoważnego oleju o wysokiej jakości. Typ oleju SAE15W30 jest zalecany do stosowania w średnich temperaturach.

Uzupełnianie oleju

• Zdejmij korek wlewu oleju rys. A9 i wytrzyj do czysta bagnet rys. A8.
• Sprawdź poziom oleju, wkładając bagnet rys. A8 do szyjki wlewu bez wkręcania go.
• Jeśli poziom jest niski, dodaj zalecanego oleju do górnego znaku na bagnecie.
• Po uzupełnieniu dokręć mocno korek, i schowaj bagnet.

UWAGA! W przypadku braku lub niedoboru oleju w misce olejowej może zadziałać czujnik poziomu oleju powodując zatrzymanie pracy silnika lub brak możliwości uruchomienia.

Wymiana oleju silnikowego

UWAGA! Spuść olej, gdy silnik jest ciepły, aby zapewnić całkowite i szybkie spuszczenie.

1. Zdjąć korek spustowy i podkładkę uszczelniającą, korek wlewu oleju i spuścić olej.
2. Ponownie zamontować korek spustowy i podkładkę uszczelniającą. Mocno dokręcić korek.
3. Uzupełnij zalecanym olejem i sprawdź poziom oleju.

Prosimy o pozbycie się zużytego oleju silnikowego w sposób zgodny z ochroną środowiska. Zalecamy oddanie go w szczelnie zamkniętym pojemniku na lokalnej stacji benzynowej lub do recyklingu. Nie należy wyrzucać go do kosza ani wylewać na ziemię.

PALIWO

• Sprawdź wskaźnik poziomu paliwa.
• Uzupełnij zbiornik, jeśli poziom paliwa jest niski. Nie napełniać zbiornika powyżej ramienia sitka paliwa. Benzyna jest skrajnie łatwopalna i w pewnych warunkach jest wybuchowa. Uzupełniaj paliwo w dobrze wentylowanym miejscu przy wyłączonym silniku. Nie wolno palić ani dopuszczać do powstawania płomieni lub iskier w obszarze, w którym silnik jest tankowany lub w którym przechowywana jest benzyna.
• Nie przepelniać zbiornika paliwa (w szyjce wlewu nie powinno być paliwa). Po zatankowaniu upewnij się, że korek zbiornika jest prawidłowo i bezpiecznie zamknięty. Uważać, aby nie rozłać paliwa podczas tankowania. Rozlane paliwo lub jego opary mogą się zapalić. Jeśli paliwo zostanie rozlane, przed uruchomieniem silnika upewnij się, że miejsce to jest suche.
• Unikać powtarzającego się lub długotrwałego kontaktu paliwa ze skórą lub wdychania oparów.

UWAGA! PALIWO PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI.

- Należy używać benzyny o liczbie oktanowej 86 lub wyższej.

• Zalecamy benzynę bezołowiiową, ponieważ wytwarza ona mniej osadów w silniku i na świeciech zapłonowych oraz wydłuża żywotność układu wydechowego.
• Nigdy nie używaj nieświeżej lub zanieczyszczonej benzyny lub mieszanki oleju i benzyny. Unikaj dostania się brudu lub wody do zbiornika paliwa.
• Od czasu do czasu można usłyszeć lekkie "pukanie iskry" lub "pingowanie" (metaliczny odglos przypominający rapowanie).
• podczas pracy pod dużym obciążeniem. Nie jest to powód do niepokoju.
• Jeśli stukanie iskier lub pingowanie występuje przy stałej prędkości silnika, pod normalnym obciążeniem, należy zmienić markę benzyny. Jeśli stukanie lub pingowanie iskier utrzymuje się, należy skontaktować się z autoryzowanym sprzedawcą generatorów.

PRZEGLĄDY GNERATORA

• Prawidłowa konserwacja jest niezbędna dla bezpiecznej, ekonomicznej i bezproblemowej pracy. Będzie ona pomagała również w zmniejszeniu zanieczyszczenia powietrza.
• Spaliny zawierają trujący tlenek węgla. Przed wykonaniem jakiejkolwiek konserwacji należy wyłączyć silnik. Jeśli silnik musi być uruchomiony, upewnij się, że obszar jest dobrze wentylowany.
• Okresowa konserwacja i regulacja jest konieczna, aby utrzymać generator w dobrym stanie stan roboczy. Serwis i kontrolę należy przeprowadzać w odstępach czasu podanych w harmonogram konserwacji poniżej.
• Generator należy serwisować częściej w przypadku użytkowania w miejscach zapylonych.
• Generator powinien być serwisowany przez sprzedawcę, lub autoryzowany serwis.
• W przypadku profesjonalnych lub komercyjnych zastosowań należy rejestrować godziny pracy, aby określić prawidłową częstotliwość konserwacji.

OKRES PRACY CIĄGŁEJ Wykonywane w każdym wskazanym miesiącu lub po upływie godzin pracy, w zależności od tego, co nastąpi wcześniej.		Każde użycie	Pierwszy miesiąc lub 20 godz.	Co 3 miesiące lub 50 godz.	Co 6 miesięcy lub 100 godz.	Co roku lub 300 godz.
ELEMENT
Olej silnikowy	Sprawdź poziom	O
	Wymień		O		O
Filtr powietrza	Sprawdź	O
	Wyczyść lub wymień			O
Kubek osadowy	Wyczyść				O
Świeca zapłonowa	Sprawdź wyczyść				O
Tłumika	Wyczyść				O
Środek do czyszczenia zaworów	Sprawdź i wyreguluj					O
Zbiornik paliwa i filtr	Wyczyść					O
Przewód paliwowy	Sprawdź	Co 2 lata (w razie potrzeby wymienić

UWAGA! Nieprawidłowa konserwacja lub nieusunięcie problemu przed rozpoczęciem eksploatacji może spowodować usterkę, w wyniku której użytkownik może zostać poważnie ranny lub spowodować jego śmierć.

Należy zawsze przestrzegać zaleceń i harmonogramów dotyczących kontroli i konserwacji zawartych w niniejszej instrukcji obsługi.

Harmonogram konserwacji dotyczy normalnych warunków pracy. W przypadku eksploatacji generatora w ciężkich warunkach, takich jak ciągłe działanie pod dużym obciążeniem lub w wysokiej temperaturze, lub w przypadku użytkowania go w wyjątkowo mokrych lub zapylonych warunkach, należy skonsultować się z dealerem serwisowym w celu uzyskania zaleceń mających zastosowanie do indywidualnych potrzeb i użytkowania.

SERWIS FILTRA POWIETRZA

Zanieczyszczony filtr powietrza ograniczy przepływ powietrza do gaźnika. Aby zapobiec usterki gaźnika, należy regularnie serwisować filtr powietrza. Serwisować częściej przy pracy generatora w miejscach bardzo zapylonych

UWAGAI Używanie benzyny lub łatwopalnego rozpuszczalnika do czyszczenia elementu filtrującego może spowodować pożar lub

wybuch. Należy używać wyłącznie mydła, wody lub niepalnego rozpuszczalnika.

UWAGA! Nigdy nie uruchamiać generatora bez filtra powietrza. Spowoduje to szybkie zużycie silnika.

Wymiana lub czyszczenie filtra

1. Odczepić klipsy osłony filtra powietrza, wyjąć pokrywę oczyszczacza powietrza, i wyjmij element.
2. Umyć element w ciepłej wodzie z detergentem, a następnie spłukać dokładnie; lub umyć w niepalnym rozpuszczalniku lub o wysokim punkcie zapłonu. Pozostawić element do dokładnego wyschnięcia.
3. Namoczyć filtr w czystym oleju silnikowym i wycisnąć jego nadmiar. Silnik będzie dymił podczas pierwszego rozruchu, gdy zbyt dużo oleju pozostaje w filtrze.
4. Ponownie zamontować element oczyszczający powietrze i pokrywę.

SERWIS ŚWIEC ZAPŁONOWYCH

UWAGA! Zalecane świece zapłonowe: F5T lub F6TC lub F7TJC lub ich odpowiedniki.

Aby zapewnić prawidłową pracę silnika, świeca zapłonowa musi być odpowiednio szczelinowana i wolna od osadów.

UWAGA! Jeśli silnik pracował, tłumik będzie bardzo gorący. Należy uważać, aby nie dotknąć tłumika.

1. Zdejmij osłone świecy zapłonowej.

2. Wyczyść wszelkie zanieczyszczenia z okolic podstawy świecy zapłonowej.

3. Użyj klucza dostarczonego w zestawie narzędzi, aby wyjąć świecę zapłonową.
4. Sprawdź wizualnie świecę zapłonową. Wyrzuć ją, jeśli izolator jest pęknięty lub wyszczerbiony. Jeśli świeca ma być ponownie używa, wyczyść ją szczotką drucianą.
5. Zmierzyć szczelinę świecy za pomocą szczelinomierza. W razie potrzeby skorygować poprzez staranne dostosowanie odległości elektrody bocznej.
6. Sprawdź, czy podkładka pod świecę zapłonową jest w dobrym stanie i ręcznie wkręć świecę zapłonową, aby zapobiec gwintowaniu poprzecznemu.
7. Po osadzeniu świecy zapłonowej dokręcić kluczem do świecie zapłonowych, aby ścisnąć podkładkę.

Szczelina powinna wynosić: 0,70-0,80 mm (0,026-0,031 in).

Jeśli instaluje się nową świecę zapłonową, dokręcić o 1/2 obrotu po osadzeniu świecy, aby ścisnąć podkładkę. W przypadku ponownej instalacji używanej świecy zapłonowej, dokręć 1/8 - 1/4 obrotu po osadzeniu świecy zapłonowej, aby ścisnąć podkładkę.

Świeca zapłonowa musi być pewnie dokręcona. Nieprawidłowo dokręcona świeca zapłonowa może się bardzo nagrzać i może uszkodzić silnik. Nigdy nie używaj świecie zapłonowych, które mają niewłaściwy zakres ciepła, używaj tylko zalecanych świecie zapłonowych lub ich odpowiedników.

ROZWIAZYWANIE PROBLEMÓW

Objaw	Możliwa przyczyna	Rozwiązanie
Gdy silnik nie Chce się uruchomić:	Czy w zbiorniku jest paliwo?	Sprawdź i uzupełnij paliwo
	Czy w zbiorniku znajduje się olej?	Sprawdź i uzupełnij olej
	Czy ze świecy zapłonowej wydobywa się iskra?	Sprawdź i wymień świecę
	Czy paliwo dociera do gaźnika?	Oczyścić zbiornik paliwa z osadów
	Jeśli silnik nadal nie uruchamia się, zanieś
	generator do autoryzowanego serwisu.
Brak prądu w gniazdach AC	Czy wyłącznik obwodu AC jest włączony?	Przekręć AC wyłącznik
	Sprzęt podłączony do generatora jest uszkodzony	Sprawdź, czy urządzenie lub sprzęt elektryczny nie ma żadnych wad
	Jeśli generator w dalszym ciągu nie wykazuje napięcia w gniazdach AC skontaktuj się ze sprzedawcą lub serwisem
Brak prądu w gniazdach DC	Czy wyłącznik zabezpieczenia obwodu DC jest włączony	Włącz zabezpieczenie DC
	Sprzęt podłączony do generatora jest uszkodzony	Sprawdź, czy urządzenie lub sprzęt elektryczny nie ma żadnych wad
	Jeśli generator w dalszym ciągu nie wykazuje napięcia w gniazdach DC skontaktuj się ze sprzedawcą lub serwisem

TRANSPORT / MAGAZYNOWANIE

• Podczas transportu generatora należy wyłączyć wyłącznik silnika i zawór paliwa.
• Utrzymuj generator w poziomie, aby zapobiec rozłaniu paliwa. Opary paliwa lub rozlane paliwo mogą się zapalić.
• Kontakt z gorącym silnikiem lub układem wydechowym może spowodować poważne oparzenia lub pożar. Przed transportem lub przechowywaniem generatora należy pozostawić silnik do ostygnięcia.
• Należy uważać, aby nie upuścić lub nie uderzyć generatora podczas transportu. Nie należy umieszczacą ciężkich obiektów na generatorze.

Przed przechowywaniem urządzenia przez dłuższy czas:

Upewnij się, że miejsce przechowywania jest wolne od nadmiernej wilgoci

CZAS PRZECHOWYWANIA	ZALECANA PROCEDURA SERWISOWA ZAPOBIEGAJĄCA TRUDNEMU ROZRUCHOWI
Mniej niż 1 miesiąc 1 do 2 miesięcy	Nie wymaga przygotowania. Napełnić świeżą benzyną i dodać odżywkę do benzyny.
2 miesiące do 1 roku	Napełnić świeżą benzyną i dodać odżywkę do benzyny. Spuścić wodę z miski pływakowej gaźnika. Opróżnić zbiornik osadów paliwa.
1 rok lub dłużej	Napełnić świeżą benzyną i dodać kondycjoner benzynowy. Spuścić wodę z miski pływakowej gaźnika. Opróżnić zbiornik osadów paliwa. Wykręcić świeczę zapłonową. Wlej do cylindra łyżkę stołową oleju silnikowego. Obróć silnik powoli za pomocą linki, aby rozprowadzić olej. Ponownie zamontować świeczę zapłonową. Wymienić olej silnikowy. Po odebraniu z magazynu - spuścić przechowywaną benzynę do odpowiednich zbiorników w celu utylizacji. i napełnić świeżą benzyną przed uruchomieniem.
*Używaj odżywek do benzyny, które zostały opracowane w celu przedłużenia okresu przechowywania.

i kurzu. Serwisować zgodnie z poniższą tabelą.

DANE TECHNICZNE

Dane znamionowe
Parametr	Wartość
Pojemność silnika	196 cm3
Napięcie wyjściowe	230 V AC
Częstotliwość wyjściowa	50 Hz

Moc wyjściowa	2000 W
Moc wyjściowa szczytowa	2200 W
Dodatkowe napięcie wyjściowe	12V DC
Moc dodatkowego wyjścia	8,3A
Stopień ochrony	IP23M
Klasą ochronności	I
Prędkość obrotowa na biegu jałowym	3000 min-1
Moc silnika spalinowego	6,5 KM
Klasa wykonania	G1
Współczynnik mocy (cos φ)	1.0
Rodzaj paliwa	#92; #95; #98
Pojemność zbiornika na paliwo	15 L
Średnie zużycie paliwa	2,44l/h
Typ oleju silnikowego	SAE15W30
Ilość oleju do silnika spalinowego	0,6 L
Typ świecy zapłonowej	Zapłon Magneto
Maksymalna temperatura otoczenia	+ 40°C
Wymiary LxWxH	60,5x44,5x45,5 cm
Masa	41 kg
Rok produkcji	2023
58G904 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego	Lp_A = 65 dB(A) K = 3 dB(A)
Poziom mocy akustycznej	Lw_A = 95 dB(A) K = 3 dB(A)

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lporaz poziom mocy akustycznej Lwa (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego LpA, poziom mocy akustycznej Lw A oraz wartość przyśpieszeń drgań a, zostały zmierzone zgodnie z ISO 8528-10:1998. Podany poziom drgań a może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie podd recyklingowi stanowi potencjalne zagrożenie dla środowiska i zdrd ludzi.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopłowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja zgodności WE

Producent: Grupa Topex Sp. Z o.o. Sp.k., ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Agregat prądotwórczy

Model: 58G904

Nazwa handlowa: GRAPHITE

Numer seryjny: 00001 ÷ 99999

Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

Opisany wyżej wyrób jest zgodny z następującymi dokumentami: Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

Dyrektywa o Emisji Hałasu 2000/14/WE zmieniona 2005/88/WE Gwarantowany poziom mocy akustycznej LWA=95 dB(A)

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE Oraz spełnia wymagania norm:

EN ISO 8528-13:2016; EN 60204-1:2018;

EN 55012:2007+A1:2009; EN 61000-6-1:2007; EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej: Podpisano w imieniu:

Grupa Topex Sp. Z o.o. Sp.k.

UI. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Warszawa, 2022-09-22

2/4 Pograniczna Street

02-285 Warsaw

Paweł Kowalski

2/4 Pograniczna Straße

02-285 Warschau

Paweł Kowalski

"Группа Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с юридическим адресом в Варшаве, ул. Pograniczna 2/4 (далее: "Grupa Topex")

Gyártó: Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

2/4 Pograniczna utca

02-285 Varsó

Paweł Kowalski

Strada Pograniczna nr. 2/4

02-285 Varşovia

Paweł Kowalski

Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa

Výrobek: Generátor

Model: 58G904

Ulice Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Výrobca: Sp.k., Pograniczna 2/4 02-285 Warszawa

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

TOPEX GROUP pooblaščenec za kakovost

Varšava, 2022-09-22

LT

VERTIMO (NAUDOTOJO) VADOVAS

Generatorius: 58G904

PASTABA: PRIEŠ PRADĖDAMI NAUDOTI IRANGA, ATIDŽIAI PERSKAITYKITE ŠI VADOVA IR IŠSAUGOKITE JI ATEITYJE. ASMENYS, NESKAITE ŠIOS INSTRUKCIJOS, NETURĖTŲ MONTUOTI, REGULIUOTI AR EKSPLOATUOTI IRANGOS. SAUGOKITE ŠI VADOVA, KAD GALĖTUMĖTE JUO NAUDOTIS ATEITYJE.

KONKREČIOS SAUGOS NUOSTATOS

DÈMESIO!

Gamintojas: Sp.k., Pograniczna 2/4 02-285 Warszawa

Produktas: Generatorius

Modelis: 58G904

Pograniczna gatvé 2/4

02-285 Varšuva

Paweł Kowalski

Rażotājs: Sp.k., Pograniczna 2/4 02-285 Warszawa

Pograniczna iela 2/4

02-285 Varšava

Paweł Kowalski

Tootja: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

Toode: Generaatorikomplekt

Mudel: 58G904

Kaubanimi: GRAPHITE

Seerianumber: 00001 ÷ 99999

2/4 Pograniczna tänav

02-285 Varssavi

Paweł Kowalski

TOPEX GROUP Kvaliteediametnik

Varssavi, 2022-09-22

BG

ПРЕВОД (РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ)

Ulica Pograniczna 2/4

02-285 Varšava

Paweł Kowalski

2/4 ođóç Pograniczna

02-285 Βαρσοβία

Paweł Kowalski

Fabricante: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

Calle Pograniczna 2/4

02-285 Varsovia

Paweł Kowalski

"Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa met zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle

Fabrikant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285

Warszawa

2/4 Pograniczna Straat

02-285 Warschau

Paweł Kowalski

Fabricant : Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa

2/4, rue Pograniczna

02-285 Varsovie

Paweł Kowalski
