INSTRUKCJA OBSŁUGI 58G023 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

58G023

PL INSTRUKCJA OBSŁUGI 5
EN INSTRUCTION MANUAL 10
① BETRIEBSANLEITUNG....15
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ..... 20
①А ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ 26
HU HASZNÁLATI UTASÍTÁS. 32
RO INSTRUCTIUNI DE DESERVIRE ..... 37
© INSTRUKCE K OBSLUZE....42
SK NÁVOD NA OBSLUHU 46
SL NAVODILA ZA UPORABO 51
LT APTARNAVIMO INSTRUKCIJA. 56
LV LIETOŠANAS INSTRUKCIJA 60
EE KASUTUSJUHEND 65
BG ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ ..... 70
HR UPUTE ZA UPOTREBU....75
SR UPUTSTVO ZA UPOTREBU 80
GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ 85
ES INSTRUCCIONES DE USO....91
IT MANUALE PER L'USO 96
NL GEBRUIKSAANWIJZING 101
FR MANUEL D'INSTRUCTION....106

Przed przystąpieniem do czynności związanych z regulacją, obsługą (wymiana tarczy tnącej) lub naprawą należy wyjąć akumulator zasilający urządzenie.

• Trzymać ręce z dala od obszaru cięcia i tarczy tnącej. Trzymać drugą rękę na rękojeści pomocniczej lub na obudowie silnika. Jeśli obiema rękami trzyma się pilarkę, to zmniejsza się ryzyko zranienia tarczą tnącą.
• Nie sięgać ręką pod spód przedmiotu obrabianego. Oślona nie może ochronić cię przed obracająca się tarczą tnącą poniżej przedmiotu obrabianego.
• Nastawić głębokość cięcia odpowiednią do grubości przedmiotu obrabianego. Zaleca się, aby tarcza tnąca wystawała poniżej ciętego materiału mniej niż na wysokość zęba.
• Nigdy nie trzymać przedmiotu przecinanego w rękach lub na nodze. Zamocować przedmiot obrabiany do solidnej podstawy. Dobre zamocowanie przedmiotu obrabianego jest ważne, aby uniknąć niebezpieczeństwa kontaktu z ciałem, zakleszczenia obracającej się tarczy tnącej lub utraty kontroli cięcia.
• Trzymać pilarkę za izolowane powierzchnie przeznaczone do tego celu podczas pracy, przy której obracająca się tarcza tnąca może mieć styczność z przewodami będącymi pod napięciem. Zetknięcie się z „przewodami pod napięciem” metalowych części urządzenia może spowodować porażenie prądem elektrycznym operatora.
• Podczas cięcia wzdłużnego zawsze używać prowadnicy do cięcia wzdłużnego lub prowadnicy do krawędzi. Polepsza to dokładność cięcia i zmniejsza możliwość zakleszczenia obracającej się tarczy tnącej.
• Zawsze używać tarczy tnącej o prawidłowych wymiarach otworów osadczych. Tarcze tnące, które nie pasują do gniazda mocującego mogą pracować mimośrodowo, powodując utratę kontroli pracy.
• Nigdy nie stosować do zamocowania tarczy tnącej uszkodzonych lub niewłaściwych podkładek lub śrub. Podkładki i śruby mocujące tarczę tnącą zostały specjalnie zaprojektowane dla pilarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania.

ODRZUT, PRZYCZYNY ODRZUTU I ZAPOBIEGANIE ODRZUTOWI

• Odrzut tylny to nagłe podniesienie i wycofanie pilarki w kierunku do operatora w linii cięcia, spowodowane niekontrolowanym cięciem przez zahaczona, zaciśnięta lub niewłaściwie prowadzoną tarczą piły;
• Kiedy tarcza piły jest załączona lub zaciśnięta w szczelinie, tarcza zatrzymuje się i reakcja silnika powoduje gwałtowny ruch pilarki do tyłu w kierunku do operatora;
• Jeśli piła jest skręcona lub żle ustawiona w przecinanym elemencie, żeby piły po wyjściu z materiału mogą uderzyć górną powierzchnię ciętego materiału powodując podniesienie piły i odrzut w kierunku operatora.

UWAGA! Odrzut tylny jest skutkiem niewłaściwego używania pilarki lub nieprawidłowych procedur lub warunków eksploatacji i można go uniknąć przyjmując stosowne środki ostrożności podane poniżej

• Trzymać pilarkę obydwoma rękami mocno, z ramionami ustawionymi tak, aby wytrzymać siłę odrzutu tylnego. Przyjąć pozycję ciała z jednej strony pilarki, ale nie w linii cięcia. Odrzut tylny może spowodować gwałtowny ruch pilarki do tyłu, ale siła odrzutu tylnego może być kontrolowana przez operatora, jeśli zachowano odpowiednie środki ostrożności.
• Kiedy tarcza tnąca zacina się lub kiedy przerywa cięcie z jakiegoś powodu należy zwolnić przycisk łącznika i trzymać pilarkę nieruchomo w materiale dopóki tarcza tnąca nie zatrzyma się całkowicie.
• Nigdy nie próbować usuwać tarczy tnącej z materiału ciętego, ani nie ciągnąć pilarki do tyłu, dopóki tarcza tnąca porusza się może spowodować odrzut tylny. Zbadać i podejmować czynności korygujące, w celu eliminacji przyczyny zacierania się tarczy tnącej.
• W przypadku ponownego uruchomienia pilarki w elemencie obrabianym wyśrodkować tarczę tnącą w rzazie i sprawdzić, czy zęby tarczy tnącej nie są zablokowane w materiale. Jeśli tarcza tnąca zacina się, kiedy pilarka jest ponownie uruchamiana, może się ona wysunąć lub spowodować odrzut tylny w stosunku do elementu obrabianego.
• Podtrzymywać duże płyty, aby zminimalizować ryzyko zaciśnięcia i

odrzutu tylnego pilarki. Duże płyty mają tendencję do uginania się pod ich własnym ciężarem. Podpory powinny być umieszczone pod płytą po obydwu stronach, w pobliżu linii cięcia i pobliżu krawędzi płyty.

• Nie używać tępych lub uszkodzonych tarcz tnących. Nieostre lub niewłaściwie ustawione zęby tarczy tnącej tworzą wąski rzaz powodujący nadmierne tarcie, zacięcie tarczy tnącej i odrzut tylny.
• Nastawić pewnie zaciski głębokości cięcia i kąta pochylenia, przed wykonaniem cięcia. Jeśli nastawy pilarki zmieniają się podczas cięcia może to spowodować zakleszczenie i odrzut tylny.
• Szczególnie uważać podczas wykonywania cięcia wgłębnego w ściankach działowych. Tarcza tnąca może ciąć inne przedmioty niewidoczne z zewnątrz, powodując odrzut tylny.

FUNKCJE DOLNEJ OSŁONY OCHRONNEJ

• Sprawdzić przed każdym użyciem osłone dolną, czy jest prawidłowo nasunięta. Nie używać pilarki, jeśli osłona dolna nie porusza się swobodnie i nie zmyka się natychmiast. Nigdy nie przytwierdać lub nie pozostawiać osłony dolnej w otwartym położeniu. Jeśli pilarka zostanie przypadkowo upuszczona, osłona dolna może zostać zgięta. Podnosić osłone dolną za pomocą uchwytu odciągającego i upewnić się czy porusza się ona swobodnie i nie dotyka do tarczy tnącej lub innej części urządzenia dla każdego nastawienia kąta i głębokości cięcia.
• Sprawdzić działanie sprężyny osłony dolnej. Jeśli osłona i sprężyna nie działają właściwie, powinny być naprawione przed użyciem. Zle działanie osłony dolnej może zostać spowolnione wskutek uszkodzonych części, lepkich osadów, lub nawarstwienia odpadów.
• Dopuszcza się ręczne wycofanie osłony dolej tylko przy specjalnych cięciach jak „cieście whatbne” i „ciecie złożone”. Podnosić osłonę dolną za pomocą uchwytu odciągającego i kiedy tarcza tnąca zagłębi się w materiał, osłona dolna powinna być zwolniona. W przypadku wszystkich innych cięć zaleca się, aby osłona dolna działała samoczynnie.
• Zawsze obserwować, czy osłona dolna zakrywa tarczę tnącą przed odłożeniem pilarki na stół warsztatowy lub podłogę. Nieosłonięta, obracająca się tarcza tnąca będzie powodowała, że pilarka będzie cofała się do tyłu tnąc cokołwiek na swej drodze. Należy wziąć pod uwagę czas potrzebny do zatrzymania się tarczy tnącej po wyłączeniu.

DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA

• Nie używać tarcz tnących, które są uszkodzone lub zdeformowane.
• Nie używać tarcz ściernych.
• Stosować tylko tarcze tnące zalecane przez producenta, które spełniają wymagania normy EN 847-1.
• Nie stosować tarcz tnących nie posiadających zębów z zakończeniem z węglików spiekanych.
• Pyły niektórych gatunków drewna mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Pyły dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (impregnaty do drewna).
• Stosować środki ochrony osobistej takie jak:
• ochronniki słuchu aby zredukować ryzyko utraty słuchu;
• osłone oczu;
• ochronę dróg oddechowych aby zredukować ryzyko wdychania szkodliwych pyłów;
• rękawice do obsługi tarcz tnących oraz innych chropowatych i ostrych materiałów (tarcze tnące powinny być trzymane za otwór gdy tylko to jest możliwe);
• Podłączyć system odciągu pyłów podczas cięcia drewna.
• Należy dobrać tarczę tnącą do rodzaju materiału, który ma być cięty.
• Nie wolno używać pilarki do cięcia materiałów innych niż drewno lub drewnopodobne.
• Nie wolno używać pilarki bez osłony lub, gdy jest ona zablokowana.
• Podłoga w okolicy pracy maszyną powinna być dobrze utrzymana bez lużnych materiałów i wystających elementów.
• Należy zapewnić adekwatne oświetlenie miejsca pracy.
• Pracownik obsługujący maszynę powinien być odpowiednio przeszkolony w zakresie użytkowania, obsługi i pracy maszyną.
• Zwracać uwagę na maksymalną prędkość zaznaczoną na tarczy tnącej.
• Upewnić się, że zastosowane części są zgodne z zaleceniami wytwórcy.
• Jeżeli pilarka jest wyposażona w laser, wymiana na inny typ lasera jest niedopuszczalna a naprawy powinny być przeprowadzone przez serwis.
• Nie stosować urządzenia stacjonarnie. Nie jest ono przystosowane do pracy ze stołem pilarskim.

PRAWIDŁOWA OBSŁUGA I EKSPLOATACJA AKUMULATORÓW

• Proces ładowania akumulatora powinien przebiegać pod kontrolą użytkownika.
• Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
• Akumulatory należy ładować wyłącznie ładowarką zalecaną przez producenta. Użycie ładowarki przeznaczonej do ładowania innego typu akumulatorów stwarza ryzyko powstania pożaru.
• W czasie, gdy akumulator nie jest używany, należy go przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, klucze gwoździe, śruby, lub inne małe elementy metalowe, które mogą zewrzeć styki akumulatora. Zwarcie styków akumulatora może spowodować oparzenia lub pożar.
• W przypadku uszkodzenia i/lub niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Należy wywietrzyć pomieszczenie, w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.

• W warunkach ekstremalnych może wystąpić wyciek płynu z akumulatora. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia. Jeśli zostanie stwierdzony wyciek, należy postępować w sposób podany niżej:

• ostrożnie wytrzeć płyn kawałkiem tkaniny. Unikać kontaktu płynu ze skórą lub oczami.

• jeśli dojdzie do kontaktu płynu ze skórą, odpowiednie miejsce na ciele należy przemyć natychmiast obfitą ilością czystej wody, ewentualnie zneutralizować płyn za pomocą łagodnego kwasu, takiego jak sok cytrynowy lub ocet.

• jeśli płyn dostanie się do oczu, to należy je natychmiast przepłukać dużą ilością czystej wody, przez co najmniej 10 minut i zasięgnąć porady lekarza.

• Nie wolno używać akumulatora, który jest uszkodzony lub zmodyfikowany. Uszkodzone lub zmodyfikowane akumulatory mogą działać w sposób nieprzewidywalny, prowadząc do pożaru, wybuchu lub niebezpieczeństwa obrażeń.

• Akumulatora nie wolno wystawiać na działanie wilgoci lub wody.
• Akumulator należy zawsze utrzymywać z dala od źródła ciepła. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub gdzie kolwiek tam, gdzie temperatura przekracza 50°C).
• Nie wolno narażać akumulatora na działanie ognia ani nadmiernej temperatury. Wystawienie na działanie ognia lub temperatury powyżej 130°C może spowodować eksplozję.

UWAGA! Temperatura 130°C może być określona jako 265°F.

- Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA AKUMULATORÓW:

• Nie wolno naprawiać uszkodzonych akumulatorów. Wykonywanie napraw akumulatora jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.
• Zużyty akumulator należy dostarczyć do punktu zajmującego się utylizacją tego typu niebezpiecznych odpadów.

WSKAZÓWKI BEZPIECZEŃSTWA DOTYCZĄCE ŁADOWARKI

• Ładowarki nie wolno wystawiać na działanie wilgoci lub wody. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia. Ładowarkę można stosować tylko wewnątrz suchych pomieszczeń.
• Przed przystąpieniem do jakichkolwiek czynności obsługowych lub czyszczenia ładowarki należy odłączyć ją od zasilania z sieci.
• Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
• Każdorazowo przed użyciem należy sprawdzić stan ładowarki, przewodu i wtyku. W przypadku stwierdzenia uszkodzeń – nie należy używać ładowarki. Nie wolno podejmować prób rozbierania ładowarki. Wszelkie naprawy trzeba powierzać autoryzowanemu warsztatowi serwisowemu. Niewłaściwie przeprowadzony montaż ładowarki grozi porażeniem elektrycznym lub pożarem.
• Dzieci i niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby oraz inne osoby, których doświadczenie lub wiedza jest niewystarczająca aby obsługiwać ładowarkę przy zachowaniu wszelkich zasad bezpieczeństwa, nie powinny obsługiwać ładowarki bez nadzoru osoby odpowiedzialnej. W przeciwnym wypadku istnieje niebezpieczeństwo, iż

urządzenie zostanie niewłaściwie obsłuzone w następstwie czego może dojść do obrażeń.

• Gdy ładowarka nie jest użytkowana należy odłączyć ją od sieci elektrycznej.
• Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.

NAPRAWA LADOWARKI

• Nie wolno naprawiać uszkodzonej ładowarki. Wykonywanie napraw ładowarki jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.
• Zużyta ładowarkę należy dostarczyć do punktu zajmującego się utylizacją tego typu odpadów.

ZASADY BEZPIECZEŃSTWA DLA URZĄDZENIA LASEROWEGO

Urządzenie laserowe zastosowane w konstrukcji pilarki jest klasy 2, o maksymalnej mocy <1 mW, przy długości fali promieniowania λ = 650 nm. Takie urządzenie nie jest niebezpieczne dla wzroku, jednak nie wolno patrzeć bezpośrednio w kierunku źródła promieniowania (zagrozenie chwilową ślepotą).

OSTRZEŻENIE. Nie wolno patrzeć bezpośrednio na wiązkę światła laserowego. Grozi to niebezpieczeństwem. Należy przestrzegać niżej podanych zasad bezpieczeństwa.

• Urządzenie laserowe należy użytkować zgodnie z zaleceniami producenta.
• Nigdy nie wolno umyślnie i nieumyślnie kierować wiązki laserowej w kierunku ludzi, zwierząt lub obiektowi innemu niż materiał obrabiany.
• Nie wolno doprowadzić do przypadkowego skierowania wiązki światła laserowego ku oczom osób postronnych i zwierząt przez okres dłuższy niż 0,25 s na przykład kierując wiązkę światła poprzez lusterka.
• Zawsze trzeba upewnić się czy światło lasera jest skierowane na materiał, który nie ma powierzchni odbijających.
• Błyszcząca blacha stalowa (lub inne materiały z powierzchnią odbijającą światło) nie pozwala na stosowanie światła laserowego, gdyż mogłoby wówczas dojść do niebezpiecznego odbicia światła w kierunku operatora, osób trzecich lub zwierząt.
• Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. Wszelkie naprawy powinny być wykonywane przez producenta lub osobę autoryzowaną.

ŚWIATŁO LASEROWE, PROMIENIOWANIE LASEROWE NIE PATRZEĆ NA PROMIEN LASERA URZĄDZENIE LASEROWE KLASY 2 Długość fall: 650 nm; Moc: < 1 mW EN 60825-1:2014

UWAGA: Regulacje inne niż wymienione w niniejszej instrukcji grożą niebezpieczeństwem narażenia się na promieniowanie laserowe!

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Akumulatory Li-Ion mogą wyciec, zapalić się lub wybuchnąć, jeśli zostaną nagrzane do wysokich temperatur lub zwarte. Nie należy ich przechowywać w samochodzie podczas upalnych i słonecznych dni. Nie należy otwierać akumulatora. Akumulatory Li-Ion zawierają elektroniczne urządzenia zabezpieczające, które, jeśli zostaną uszkodzone, mogą spowodować, że akumulator zapali się lub wybuchnie.

Objaśnienie zastosowanych piktogramów

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.
2. Stosuj okulary ochronne i ochronniki słuchu.
3. Pracuj w masce ochronnej.
4. Nie dopuszczac dzieci do urządzenia.
5. Chronić przed deszczem.
6. Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
7. Uwaga, ostre elementy!
8. Stosuj rękawice ochronne.
9. Recykling.
10. Druga klasa ochronności.
11. Selektywne zbieranie.
12. Nie wrzucać ogniw do ognia.
13. Stwarzające zagrożenie dla środowiska wodnego.
14. Nie dopuszczac do nagrzania powyżej 50°C.
15. Uwaga: Promieniowanie laserowe.

BUDOWA I ZASTOSOWANIE

Pilarka tarczowa jest elektronarzędziem zasilanym z akumulatora. Napęd stanowi silnik komutatorowy prądu stałego z magnesami trwałymi wraz z przekładnią. Tego typu elektronarzędzie jest szeroko stosowane do przecinania drewna i materiałów drewnopochodnych. Nie należy stosować jej do przecinania drewna opałowego. Próby użycia pilarki do innych celów niż podano będzie traktowane jako użytkowanie niewłaściwe. Pilarkę należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi z zębami z nakładkami z węglików spiekanych. Pilarka tarczowa została zaprojektowana do lekkich prac w warsztatach usługowych oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego czeniem.

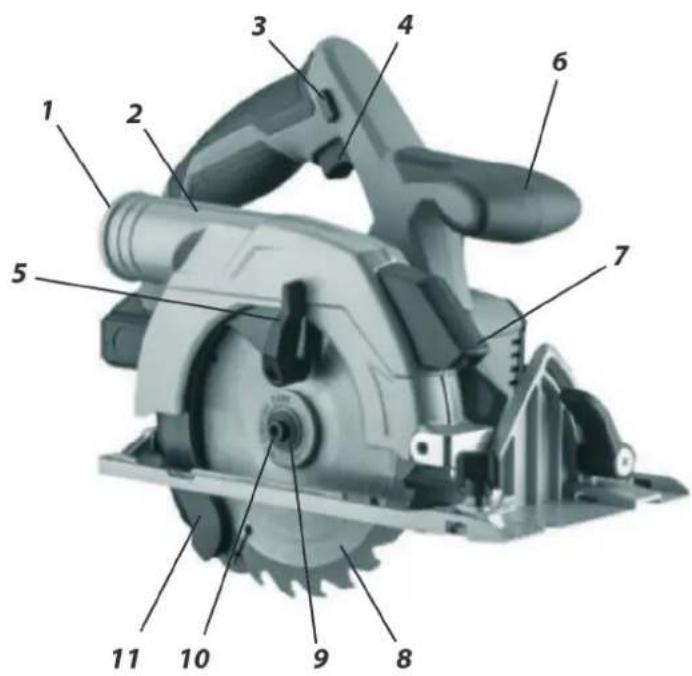

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Króciec odprowadzania pyłu
2. Ostona górna
3. Przycisk blokady włącznika
4. Włącznik
5. Dźwignia osłony dolnej
6. Rękojeść przednia
7. Laser
8. Tarcza tnąca
9. Podkładka kołnierzowa
10. Śruba mocująca tarczę tnąca
11. Ostona dolna
12. Przycisk blokady wrzeciona
13. Rękojeść zasadnicza
14. Gniazdo mocowania akumulatora
15. Dźwignia blokady głębokości cięcia
16. Stopa
17. Dźwignia blokady ustawienia stopy

18. Wskaźnik linii cięcia dla 45°

19. Wskaźnik linii cięcia dla 0°

20. Śruba blokady prowadnicy równoległej
21. Prowadnica równoległa
22. Prowadnica głębokości cięcia
23. Przycisk mocowania akumulatora
24. Akumulator
25. Ładowarka
26. Diody LED
27. Przycisk sygnalizacji stanu naładowania akumulatora
28. Sygnalizacja stanu naładowania akumulatora (diody LED)
    * Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

OSTRZEŻENIE

WYPOSAŻENIE I AKCESORIA

1. Prowadnica równoległa - 1 szt.
2. Klucz sześciokątny - 1 szt.

PRZYGOTOWANIE DO PRACY

WYJMOWANIE / WKŁADANIE AKUMULATORA

• Nacisnąć przycisk mocowania akumulatora (23) i wysunąć akumulator (24) (rys. A).
• Włożyć naładowany akumulator (24) do gniazda mocowania akumulatora (14) w rękojeści zasadniczej (13), aż do słyszalnego zaskoczenia przycisku mocowania akumulatora (23).

ŁADOWANIE AKUMULATORA

Urządzenie jest dostarczona z akumulatorem częściowo naładowanym. Ładowanie akumulatora należy przeprowadzać w warunkach, gdy temperatura otoczenia wynosi 4°C - 40°C. Akumulator nowy lub taki, który przez dłuższy czas nie był użytkowany, osiągnie pełną zdolność do zasilania po około 3 - 5 cyklach ładowania i rozładowania.

• Wyjąć akumulator (24) z urządzenia (rys. A).
  • Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (24) do ładowarki (25) (rys. B). Sprawdzić, czy akumulator jest właściwie osadzony (wsunięty do końca).

Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona dioda (26) na ładowarce, która sygnalizuje podłączenie napięcia.

Po umieszczeniu akumulatora (24) w ładowarce (25) zaświeci się czerwona dioda (26) na ładowarce, która sygnalizuje, że trwa proces ładowania akumulatora.

Równocześnie świecą pulsacyjnie zielone diody (28) stanu naładowania akumulatora w różnym układzie (patrz opis poniżej).

• Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie akumulatora i konieczność jego naładowania.
• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom naładowania akumulatora.

Po naładowaniu akumulatora dioda (26) na ładowarce świeci na zielono, a wszystkie diody stanu naładowania akumulatora (28) świecą światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania akumulatora (28) gasną.

Akumulator nie powinien być ładowany dłużej niż 8 godzin.

Przekroczenie tego czasu może spowodować uszkodzenie ogniw akumulatora. Ładowarka nie wyłączyć się automatycznie, po całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić nadal. Diody stanu naładowania akumulatora gasną po pewnym czasie. Odłączyć zasilanie przed wyjęciem akumulatora z gniazda ładowarki. Unikać kolejno po sobie następujących krótkich ładowań. Nie należy poddawać akumulatorów doładowywaniu po krótkim użytkowaniu urządzenia. Znaczny spadek czasu między koniecznymi ładowaniami świadczy o tym, że akumulator jest zużyty i powinien zostać wymieniony.

W procesie ładowania akumulatory bardzo mocno się nagrzewają. Nie podejmować pracy tuż po ładowaniu- odczekać do osiągnięcia przez akumulator temperatury pokojowej. Uchroni to przed uszkodzeniem akumulatora.

SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA

Akumulator jest wyposażony w sygnalizację stanu naładowania akumulatora (3 diody LED) (28). Aby sprawdzić stan naładowania akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania akumulatora (27) (rys. C). Świecenie wszystkich diod sygnalizuje wysoki poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje częściowe rozładowanie.

Świecenie tylko 1 diody oznacza wyczerpanie akumulatora i konieczność jego naładowania.

USTAWIENIE GŁĘBOKOŚCI CIĘCIA

Głębokość cięcia pod kątem prostym można regulować w zakresie od 0 do 52 mm.

• Poluzować dźwignię blokady głębokości cięcia (15).
• Ustawić pożadana głębokość cięcia (wykorzystując podziałkę).
• Zablokować dźwignię blokady głębokości cięcia (15) (rys. D).

MONTAŻ PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO

Prowadnica do cięcia równoległego może być montowana z prawej lub lewej strony stopy urządzenia.

• Poluzować śrubę blokady prowadnicy równoległej (20).
• Wsunąć listwę prowadnicy równoległej w otwory w stopie (16), ustawić pożadaną odległość (wykorzystując podziałkę) i zamocować dokręcając śruby blokady prowadnicy równoległej (20) (rys. E).

Listwa prowadząca prowadnicy równoległej powinna być skierowana do dołu. Prowadnica równoległa (21) może być wykorzystywana również do cięcia pod skosem w zakresie od 0° do 45°.

Nigdy nie wolno dopuścić, aby za pracującą pilarką znajdowała się ręka czy palce. W przypadku wystąpienia zjawiska odrzutu pilarka może opaść na rękę, co może być przyczyną poważnego uszkodzenia ciała.

ODCHYLANIE OSŁONY DOLNEJ

Osłona dolna (11) tarczy tnącej (8) ulega automatycznemu odsuwaniu w miarę styku z przecinanym materiałem. Aby odsunąć ją ręcznie należy przesunąć dźwignię osłony dolnej (5).

ODPROWADZANIE PYŁU

Pilarka tarczowa wyposażona jest w króciec odprowadzania pyłu (1) umożliwiający odprowadzanie powstających przy cięciu wiórów i pyłu.

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Podczas uruchamiania pilarkę należy trzymać obiema rękami, moment obrotowy silnika może spowodować niekontrolowany elektronarzędzia.

Należy pamiętać, że po wyłączeniu pilarki jej elementy ruchome jeszcze przez jakiś czas wirują.

Urządzenie jest wyposażone w włącznik zabezpieczający przed przypadkowym uruchomieniem. Przycisk zabezpieczający znajduje się po obu stronach obudowy.

Włączenie

• Wcisnąć jeden z przycisków blokady włącznika (3) i przytrzymać w tej pozycji (rys. F).
• Wcisnąć przycisk włącznika (4) (rys. G).
• Po uruchomieniu urządzenia przycisk blokady włącznika (3) można zwolnić.

Wyłączenie

- Zwolnienie nacisku na przycisk włącznika (4) powoduje zatrzymanie urządzenia.

DZIAŁANIE LASERA

Nigdy nie wolno patrzeć bezpośrednio w promień lasera lub jego je od powierzchni lustrzanej i nie wolno promienia lasera kierować ejkolwiek osobie.

Każdorazowe wciśnięcie przycisku blokady włącznika (3) powoduje świecenie lasera (7).

Światło promienia lasera pozwala na lepszą kontrolę linii uzyskiwanego cięcia. Generator lasera (7) stanowiący wyposażenie pilarki przewidziany jest do użytku przy cięciu precyzyjnym.

- Wcisnąć przycisk blokady włącznika (3).

- Laser zacznie emitować czerwoną linię, widoczną na materiale.

• Cięcie należy wykonywać wzdłuż tej linii.

Pyl powstały przy cięciu może przytłumić światło lasera, dlatego też, co jakiś czas trzeba oczyścić soczewkę projektora lasera.

REGULACJA LASERA

Laser został ustawiony fabrycznie. Może on wymagać regulacji tylko wówczas, gdy rzutowany promień odchyla się od linii cięcia.

• Wcisnąć przycisk blokady włącznika (3).
• Rzutowana czerwona linia powinna być równoległa do wyznaczonej linii cięcia. Jeśli nie jest ona równoległa, należy za pomocą wkrętaka obrócić

soczewkę lasera (a) w lewo lub prawo, aż do uzyskania równoległości rzutowanej czerwonej linii do wyznaczonej linii cięcia (rys. H).

- Jeśli rzutowana czerwona linia nadal nie jest równoległa, należy wkrętakiem obracać wkręt (b) w lewo lub prawo do momentu uzyskania równoległego położenia czerwonej linii (regulacja poprzeczna).

CIECIE

Linię cięcia wyznacza wskaźnik linii cięcia (18) dla kąta 45° lub (19) dla kąta 0° (rys. I).

• Przy rozpoczynaniu pracy zawsze należy trzymać pilarkę pewnie, obiema rękami z wykorzystaniem obu rękojeści.
• Pilarkę można włączać tylko wtedy, gdy jest ona odsunięta od materiału przewidzianego do cięcia.
• Nie wolno naciskać pilarki z nadmierna siłą, wywierać na nią nacisk umiarkowany, ciągły.
• Po zakończeniu cięcia zezwolić, aby tarcza tnąca całkowicie się zatrzymała.
• Jeśli cięcie zostanie przerwane przed zamierzonym zakończeniem, podejmując kontynuację należy najpierw po uruchomieniu pilarki odczekać, aż osiągnie ona swoją maksymalną prędkość obrotową i następnie ostrożnie wprowadzić tarczę tnącą w rzaz w przecinanym materiale.
• Przy cięciu w poprzek włókien materiału (drewna) niekiedy włókna mają tendencję do unoszenia się ku górze i odrywania (przesuw pilarki z małą prędkością minimalizuje występowanie tej tendencji).
• Upewnić się czy osłona dolna w swoim ruchu dochodzi do położenia skrajnego.
• Przed przystąpieniem do cięcia zawsze należy się upewnić czy pokrętło blokady głębokości cięcia i pokrętła blokady ustawienia stopy pilarki są właściwie dokręcone.
• Do współpracy z pilarką należy stosować wyłącznie tarcze tnące o właściwej średnicy zewnętrznej i średnicy otworu osadzenia tarczy tnącej.
• Materiał przecinany powinien być unieruchomiony w sposób pewny.
• Szerszą część stopy pilarki należy umieszczać na tej części materiału, która nie jest odcinana.

Jeśli wymiary materiału są niewielkie, materiał należy unieruchomić za pomocą ścisków stolarskich. Jeśli stopa pilarki nie przesuwa się po obrabianym materiale, lecz jest uniesiona to zachodzi niebezpieczeństwo zjawiska odrzutu.

Odpowiednie unieruchomienie przecinanego materiału i pewne nie pilarki zapewniają pełną kontrolę pracy elektronarzędziem, coła na uniknięcie niebezpieczeństwa uszkodzenia ciała. Nie wolno nować próby podtrzymywania krótkich kawałków materiału ręką.

REGULACJA STOPY PRZY CIĘCIU POD KĄTEM

Regulowana stopa pilarki umożliwia wykonywanie cięcia pod kątem w zakresie od 0° do 45°.

• Poluzować dźwignię blokady ustawienia stopy (17) (rys. J).
• Ustawić stopę (16) pod pożadnym kątem (od 0º do 45º) korzystając z podziałki.
• Zablokować dźwignię blokady ustawienia stopy (17).

Należy pamiętać, że przy cięciu pod kątem występuje większe niebezpieczeństwo zaistnienia zjawiska odrzutu (większa możliwość zakleszczenia tarczy tnącej), dlatego szczególnie należy zwracać uwagę, aby stopa pilarki przylegała całą powierzchnią do obrabianego materiału. Cięcie wykonywać ruchem płynnym.

CIECIE POPRZEZ WCINANIE SIĘ W MATERIAŁ

• Ustawić pożadaną głębokość cięcia odpowiadającą grubości przecinanego materiału.
• Nachylić pilarkę tak, aby przednia krawędź stopy (16) pilarki była oparta o materiał przewidziany do cięcia a znacznik 00 do cięcia prostopadłego znajdował się na linii przewidywanego cięcia.
• Po ustawieniu pilarki w miejscu rozpoczęcia cięcia podnieść osłone dolną (11) za pomocą dźwigni osłony dolnej (5) (tarcza tnąca pilarki uniesiona nad materiałem).
• Uruchomić elektronarzędzie i odczekać, aż tarcza tnąca osiągnie pełną prędkość obrotową.
• Stopniowo opuszczać pilarkę wgłębiając się tarczą tnącą w materiał (podczas tego ruchu przednia krawędź stopy pilarki powinna stykać się z powierzchnią materiału).
  • Gdy tarcza tnąca rozpoczęcie cięcie, zwolnić osłone dolną.
• Gdy stopa pilarki całą powierzchnią spocznie na materiale kontynuować cięcie, przesuwając pilarkę do przodu.
• Nigdy nie wolno cofać pilarki z wirującą tarczą tnącą, gdyż grozi to zaistnieniem zjawiska odrzutu tylnego.
• Wcinanie zakończyć w sposób odwrotny do jego rozpoczynania obracając

pilarkę wokół linii styku przedniej krawędzi stopy pilarki z obrabianym materiałem.

• Zezwolić, aby po wyłączeniu pilarki jej tarcza tnąca całkowicie zatrzymała się przed wysunięciem pilarki z materiału.
• Jeśli występuje taka potrzeba, to zaoblenia naroży należy wykończyć za pomocą pilarki brzeszczotowej lub piły ręcznej.

CIĘCIE LUB ODCINANIE DUŻYCH KAWAŁKÓW MATERIAŁU

Podczas przecinania większych płyt lub desek należy je odpowiednio podeprzeć, w celu uniknięcia ewentualnego szarpnięcia tarczy tnącej (zjawisko odrzutu), wskutek zakleszczenia tarczy tnącej, w rzazie materiału.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z owaniem, regulacją, naprawą lub obsługą należy wyjąć akumulator dzenia.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą pędzła lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia. Nie wolno czyścić szczelin wentylacyjnych wsuwając do nich elementy ostre jak wkrętaki czy tym podobne przedmioty.
• Podczas normalnej eksploatacji tarcza tnąca ulega po jakimś czasie stępieniu. Oznaką stępienia tarczy tnącej jest konieczność zwiększenia nacisku przy przesuwaniu pilarki podczas cięcia.
• Jeśli zostanie stwierdzone uszkodzenie tarczy tnącej to należy ją bezzwłocznie wymienić.
  • Tarcza tnąca powinna być zawsze ostra.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
• Urządzenie należy przechowywać z wyjątkym akumulatorem.

WYMIANA TARCZY TNACEJ

• Za pomocą dołączonego klucza odkręcić śrubę mocującą tarczę tnącą (10) pokrecając w lewo.
• Aby zapobiec obracaniu się wrzeciona pilarki, w czasie odkręcania śruby mocującej tarczę tnącą należy zablokować wrzeciono przyciskiem blokady wrzeciona (12) (rys. K).
  • Zdemontować zewnętrzną podkładką kołnierzową (9).
• Za pomocą dźwigni osłony dolnej (5) przesunąć osłone dolną (11) tak, aby maksymalnie schowała się w osłonie górnej (2) (w tym czasie należy sprawdzić stan i działanie sprężyny odciągającej osłone dolną).
• Wysunąć tarczę tnącą (8) poprzez szczelinę w stopie pilarki (16).
• Ustawić nową tarczę tnącą w położeniu, w którym będzie pełna zgodność ustawienia zębów tarczy tnącej i umieszczonej na niej strzałki z kierunkiem pokazywanym przez strzałkę umieszczoną na osłonie dolnej i górnej.
• Wsunąć tarczę tnącą poprzez szczelinę w stopie pilarki i zamontować ją na wrzecionie tak, aby była dociśnięta do powierzchni kołnierza wewnętrznego i centrycznie osadzona na jego podtoczeniu.
• Zamontować zewnętrzną podkładką kołnierzową (9) i dokręcić śrubę mocującą tarczę tnącą (10) pokręcając w prawo.
• Po zakończeniu czynności wymiany tarczy tnącej zawsze należy umieścić klucz sześciokątny w miejscu przeznaczonym na jego przechowywanie

Należy zwrócić uwagę, aby zamontować tarczę tnącą zębami ustawionymi we właściwym kierunku. Kierunek obrotu wrzeciona elektronarzędzia pokazuje strzałka na obudowie pilarki.

Należy zachować szczególnie uwagę przy chwytaniu tarczy tnącej. Trzeba korzystać z rękawic ochronnych w celu zapewnienia ochrony rękom, przed kontaktem z ostrymi zębami tarczy tnącej.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Pilarka tarczowa akumulatorowa 58G023
Parametr	Wartość

Napięcie akumulatora		18 V DC
Prędkość obrotowa (bez obciążenia)		4200 min-1
Zakres cięcia ukośnego		0° ÷ 45°
Max. średnica zewnętrzna tarczy tnącej		165 mm
Średnica wewnętrzna tarczy tnącej		20 mm
Max. głębokość cięcia	Pod kątem 90°	52 mm
	Pod kątem 45°	35 mm
Klasa ochronności		III
Klasa lasera		2
Moc lasera		P≤1 mW
Długość fali promieniowania		λ = 650 nm
Masa		2,475 kg
Rok produkcji		2020
58G023 oznacza zarówno typ oraz określenie maszyny

Akumulator systemu Graphite Energy+
Parametr	Wartość
Akumulator	58G001	58G004
Napięcie akumulatora	18 V DC	18 V DC
Typ akumulatora	Li-Ion	Li-Ion
Pojemność akumulatora	2000 mAh	4000 mAh
Zakres temperatury otoczenia	4°C - 40°C	4°C - 40°C
Czas ładowania ładowarką 58G002	1 h	2 h
Masa	0,400 kg	0,650 kg
Rok produkcji	2020	2020

Ładowarka systemu Graphite Energy+
Parametr	Wartość
Typ ładowarki	58G002
Napięcie zasilania	230 V AC
Częstotliwość zasilania	50 Hz
Napięcie ładowania	22 V DC
Max. prąd ładowania	2300 mA
Zakres temperatury otoczenia	4°C - 40°C
Czas ładowania akumulatora 58G001	1 h
Czas ładowania akumulatora 58G004	2 h
Klasa ochronności	II
Masa	0,300 kg
Rok produkcji	2020

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego	Lp_A = 75,86 dB (A) K=3dB (A)
Poziom mocy akustycznej	LW_A = 86,3 dB (A) K=3dB (A)
Wartość przyśpieszeń drgań (rękojeść dodatkowa)	a_b = 3,92 m/s^2 K=1,5 m/s^2
Wartość przyśpieszeń drgań (rękojeść główna)	a_b = 2,18 m/s^2 K=1,5 m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp A oraz poziom mocy akustycznej Lw A (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a h (gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp A' , poziom mocy akustycznej Lw A oraz wartość przyśpieszeń drgań a h zostały zmierzone zgodnie z normą IEC 62841-1. Podany poziom drgań ah może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładniem oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt niet poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

Akumulatorów / baterii nie należy wrzucać do odpadów domowych, nie wolno ich wrzucać do ognia lub do wody. Uszkodzone lub zużyte akumulatory należy poddawać prawidłowemu recyklingowi zgodnie z aktualną dyrektywą dotyczącą utylizacji akumulatorów i baterii.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex“) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service

tel.[phone]

Ul. Pograniczna 2/4

fax.[phone]

02-285 Warszawa

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

GTX SERVICE

Deklaracja Zgodności WE

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

oraz spełnia wymagania norm:

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Pełnomocnik ds. jakości firmy GRUPA TOPEX
