Typ produktu	Piła ukośnica
Marka	Graphite
Model	59G800
Zasilanie	230V AC, 50Hz
Moc znamionowa	1400 W
Prędkość obrotowa bez obciążenia	5000 obr/min
Średnica zewnętrzna tarczy	185 mm
Średnica otworu tarczy	16 mm
Zakąt ukośnego cięcia	±45°
Zakąt skosu	0° – 45°
Wydajność cięcia (0°×0°)	50 x 210 mm
Wydajność cięcia (45°×0°)	50 x 150 mm
Wydajność cięcia (45°×45°)	35 x 150 mm
Wydajność cięcia (0°×45°)	35 x 210 mm
Długość prowadnicy	135 mm
Klasa lasera	2 (<1 mW, 650 nm)
Klasa ochronności	II
Waga	11 kg
Poziom ciśnienia akustycznego	91.9 dB(A) (K=3 dB(A))
Poziom mocy akustycznej	104.9 dB(A) (K=3 dB(A))
Przyspieszenie drgań	<2.5 m/s² (K=1.5 m/s²)
Odsysanie pyłu	Kompatybilny z przemysłowym odkurzaczem; w zestawie worek na pył
Funkcje bezpieczeństwa	Osłona tarczy, blokada wrzeciona, kołek blokady głowicy, wskaźnik głębokości, zacisk pionowy
Akcesoria w zestawie	Worek na pył, specjalny klucz, zacisk pionowy

Często zadawane pytania - 59G800 Graphite

Jak wymienić tarczę tnącą w pile Graphite 59G800?

Najpierw odłącz piłę. Naciśnij dźwignię osłony tarczy tnącej i podnieś osłonę. Odkręć środkową śrubę mocującą płytkę, przesuń płytkę na bok, naciśnij przycisk blokady wrzeciona i obracaj tarczą, aż zostanie zablokowana. Za pomocą dostarczonego klucza poluzuj śrubę z gwintem lewym. Zdejmij zewnętrzną podkładkę i starą tarczę. Zamontuj nową tarczę w odwrotnej kolejności, upewniając się, że wszystkie śruby są dokręcone.

Jaka jest maksymalna wydajność cięcia tej piły ukośnicy?

Przy 0° ukośnym i 0° skosu maksymalna wydajność cięcia wynosi 50 x 210 mm. Przy 45° ukośnym i 0° skosu wynosi 50 x 150 mm. Przy 45° ukośnym i 45° skosu wynosi 35 x 150 mm. Przy 0° ukośnym i 45° skosu wynosi 35 x 210 mm.

Jak wyregulować prowadnicę laserową?

Wykonaj cięcie próbne na kawałku drewna. Włącz przełącznik lasera. Poluzuj śruby pokrywy modułu lasera i zdejmij pokrywę. Lekko obróć moduł lasera zgodnie lub przeciwnie do ruchu wskazówek zegara, aż linia lasera będzie równoległa do szczeliny cięcia. Do regulacji bocznej poluzuj śruby mocujące moduł i przesuń go w lewo lub w prawo. Dokręć wszystkie śruby.

Jakie środki bezpieczeństwa należy podjąć przed użyciem piły?

Zawsze noś okulary ochronne, nauszniki i maskę przeciwpyłową. Upewnij się, że osłona tarczy działa prawidłowo. Nigdy nie używaj uszkodzonych tarcz. Trzymaj osoby postronne z dala. Przymocuj piłę do stołu warsztatowego. Odłącz zasilanie przed regulacją lub konserwacją. Nie tnij materiałów innych niż drewno, zgodnie z zaleceniami.

Jak ustawić kąt ukośny?

Poluzuj pokrętło blokady stołu roboczego. Naciśnij i przytrzymaj dźwignię automatycznego ustawiania pozycji, a następnie obróć stół w lewo lub w prawo do żądanego kąta na skali. Zwolnij dźwignię i dokręć pokrętło blokady. Dla typowych kątów (15°, 22.5°, 30°, 45°) stół blokuje się automatycznie.

Jak ustawić kąt skosu?

Najpierw poluzuj dźwignię blokady głowicy. Przechyl ramię piły w lewo, aż żądany kąt pojawi się na skali kątowej. Użyj wskaźnika pozycji pochylenia głowicy. Dokręć dźwignię blokady głowicy. Zawsze ustawiaj kąt skosu przed kątem ukośnym przy cięciach złożonych.

Jak wymienić szczotki węglowe?

Odkręć i zdejmij osłony szczotek węglowych. Wyjmij zużyte szczotki (krótsze niż 5 mm). Oczyść pył węglowy sprężonym powietrzem. Włóż nowe szczotki (tylko oryginalne części). Załóż osłony. Uruchom piłę bez obciążenia na 1‑2 minuty, aby dopasować szczotki.

Czy mogę podłączyć odkurzacz do piły?

Tak. Piła posiada wylot odsysania pyłu pasujący do większości przemysłowych odkurzaczy. Alternatywnie możesz założyć dołączony worek na pył. Opróżniaj worek, gdy jest w około 2/3 pełny, aby uzyskać optymalną wydajność.

Jak wykonać cięcie złożone?

Najpierw ustaw kąt skosu, przechylając głowicę, a następnie ustaw kąt ukośny, obracając stół. Upewnij się, że oba pokrętła blokujące są dokręcone. Użyj zacisku pionowego do zabezpieczenia obrabianego elementu. Wykonaj cięcie jak zwykle, płynnie poruszając ramieniem.

Jakiego rodzaju tarcze tnące powinienem używać?

Używaj tylko tarcz zalecanych przez producenta, które są zgodne z EN 847‑1. Muszą mieć wkładki ze spiekanego węglika. Średnica zewnętrzna tarczy wynosi 185 mm, średnica otworu 16 mm. Nie używaj tarcz wykonanych ze stali szybkotnącej ani uszkodzonych tarcz.

INSTRUKCJA OBSŁUGI 59G800 Graphite

Sprawdź dostępność części zamiennych do tego produktu

skanując kod QR lub wchodząc na gtxservice.pl

59G800

PL INSTRUKCJA OBSŁUGI 6
EN INSTRUCTION MANUAL 13
DE BETRIEBSANLEITUNG. 17
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ..... 22
UA ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ..... 28
HU HASZNÁLATI UTASÍTÁS. 33
RO INSTRUCTIUNI DE DESERVIRE 38
② INSTRUKCE K OBSLUZE. 43
SK NÁVOD NA OBSLUHU 48
SI NAVODILA ZA UPORABO 53
LT APTARNAVIMO INSTRUKCIJA. . . . . . . . . . . . . . . . . . . . . . . . . . 57
LV LIETOŠANAS INSTRUKCIJA 62
EE KASUTUSJUHEND 67
ВО ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ ..... 71
HR UPUTE ZA UPOTREBU....77
SR UPUTSTVO ZA UPOTREBU 82
GR OΔΗΓΙΕΣ ΧΡΗΣΗΣ 87
ES INSTRUCCIONES DE USO. 92
IT MANUALE PER L'USO 97
NL GEBRUIKSAANWIJZING 102

• Nie używać tarcz tnących, które są uszkodzone lub zdeformowane.
• Wymienić wkładkę stołu, gdy się zużyje.
• Stosować tylko tarcze tnące zalecane przez producenta, które spełniają wymagania normy EN 847-1.
• Nie stosować tarcz tnących wytwarzanych ze stali szybkotnącej.
• Stosować środki ochrony osobistej takie jak:
• ochronniki słuchu aby zredukować ryzyko utraty słuchu,
• osłone oczu,
• ochronę dróg oddechowych aby zredukować ryzyko wziewania szkodliwych pyłów,
• rękawice do obsługi tarcz tnących (tarcze tnące powinny być trzymane za otwór gdy tylko to jest możliwe) oraz innych chropowatych materiałów.
• Podłączyć system odciągania pyłów podczas cięcia drewna.

BEZPIECZNA PRACA:

• Przed połączeniem pilarki każdorazowo sprawdzaj przewód zasilający, w razie stwierdzenia uszkodzenia zlecić wymianę w uprawnionym warsztacie.
• Przed podłączeniem pilarki do gniazdka zasilania zawsze należy upewnić się czy napięcie sieci jest zgodne z napięciem podanym na tabliczce znamionowej urządzenia.
• Nie pozwalać osobom postronnym, a zwłaszcza dzieciom na dotykanie urządzenia lub przewodu elektrycznego i nie dopuszczać ich do miejsca pracy.
• Należy dobrać tarczę tnącą do rodzaju materiału, który ma być cięty.
• Nie wolno używać pilarki do cięcia materiałów innych niż zalecane przez producenta.
• Nie wolno używać pilarki bez osłony lub, gdy jest ona zablokowana.
• Należy upewnić się, że ramię jest solidnie zamocowane podczas cięcia ukośnego.
• Podłoga w okolicy maszyny powinna być dobrze utrzymana i bez luźnych materiałów jak wióry i inne odpadki.
• Należy zapewnić odpowiednie oświetlenie ogólne lub lokalne.
• Pracownik obsługujący maszynę powinien być odpowiednio przeszkolony w zakresie użytkowania, obsługi i pracy maszyną.
• Stosować jedynie ostre tarcze tnące, zwracać uwagę na maksymalną prędkość zaznaczoną na tarczy tnącej.
• Upewnić się, że zastosowane części dystansowe i pierścienie wrzeciona są odpowiednio zastosowane zgodnie z zaleceniami wytwórcy.
• Jeżeli pilarka jest wyposażona w laser, wymiana na inny typ lasera jest niedopuszczalna. Naprawy powinny być wykonywane przez producenta lasera lub przez autoryzowanego przedstawiciela.
• Należy upewniać się przed rozpoczęciem pracy czy maszyna jest przymocowana do stołu.

ZASADY BEZPIECZEŃSTWA DLA URZĄDZENIA LASEROWEGO

Urządzenie laserowe zastosowane w konstrukcji elektronarzędzia jest klasy 2 o maksymalnej mocy <1mW, przy długości fali promieniowania 650 nm. Takie urządzenie nie jest niebezpieczne dla wzroku, jednak nie wolno patrzeć bezpośrednio w kierunku źródła promieniowania (zagrożenie chwilową ślepotą).

OSTRZEŻENIE. Nie wolno patrzeć bezpośrednio na wiązkę światła laserowego. Grozi to niebezpieczeństwem. Należy przestrzegać niżej podanych zasad bezpieczeństwa.

• Urządzenie laserowe należy użytkować zgodnie z zaleceniami producenta.
• Nigdy nie wolno umyśnie i nieumyśnie kierować wiązki laserowej w kierunku ludzi, zwierząt lub w kierunku obiektu innego niż materiał obrabiany.
• Nie wolno doprowadzić do przypadkowego skierowania wiązki światła laserowego ku oczom osób postronnych i zwierząt przez okres dłuższy niż 0,25 s na przykład kierując wiązkę światła poprzez lusterka.
• Zawsze trzeba upewnić się czy światło lasera jest skierowane na materiał, który nie ma powierzchni odbijających. Błyszcząca blacha stalowa nie pozwala na stosowanie światła laserowego, gdyż mogłoby wówczas dojść do niebezpiecznego odbicia światła w kierunku operatora, osób trzecich i zwierząt.
• Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. Wszelkie naprawy powinny być wykonywane przez producenta lub osobę autoryzowaną.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów.

Objaśnienie zastosowanych piktogramów.

1

2

3

4

5

6

7

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu)
3. Odłącz przewód zasilający przed rozpoczęciem czynności obstługowych lub naprawczych.
4. Nie dopuszczac dzieci do narzędzia
5. Chronić przed deszczem
6. Klasa druga ochronności
7. Promieniowanie laserowe. Nie patrzeć na promień lasera

Regulacje inne niż wymienione w niniejszej instrukcji grożą niebezpieczeństwem narażenia się na promieniowanie laserowe!

BUDOWA I ZASTOSOWANIE

Pilarka ukosowa to urządzenie wyposażone w podstawę z możliwością zmiany kąta przymocowanej do niej głowicy tnącej. Dodatkowo głowica pilarki ukosowej, w zależności od konstrukcji, może pochylac się pod kątem oraz być wysuwana dla zwiększenia funkcjonalności i długości cięcia.

Pilarka ukosowa przeznaczona jest do przecinania kawałków drewna, pasujących do wielkości urządzenia. Nie należy stosować jej do przecinania drewna opałowego. Pilarkę należy stosować wyłącznie zgodnie z jej przeznaczeniem. Próby użycia pilarki do innych celów niż podano będzie traktowane jako użytkowanie niewłaściwe. Pilarkę

należy wykorzystywać wyłącznie z odpowiednimi tarczami tnącymi, z zębami z nakładkami z węglików spiekanych. Pilarka ukosowa to urządzenie do stosowania zarówno przy pracach warsztatowych stolarskich jak i konstrukcyjnych ciesielskich.

Nie wolno stosować urządzenia niezgodnie z jego przeznaczeniem! OPIS STRON GRAFICZNYCH

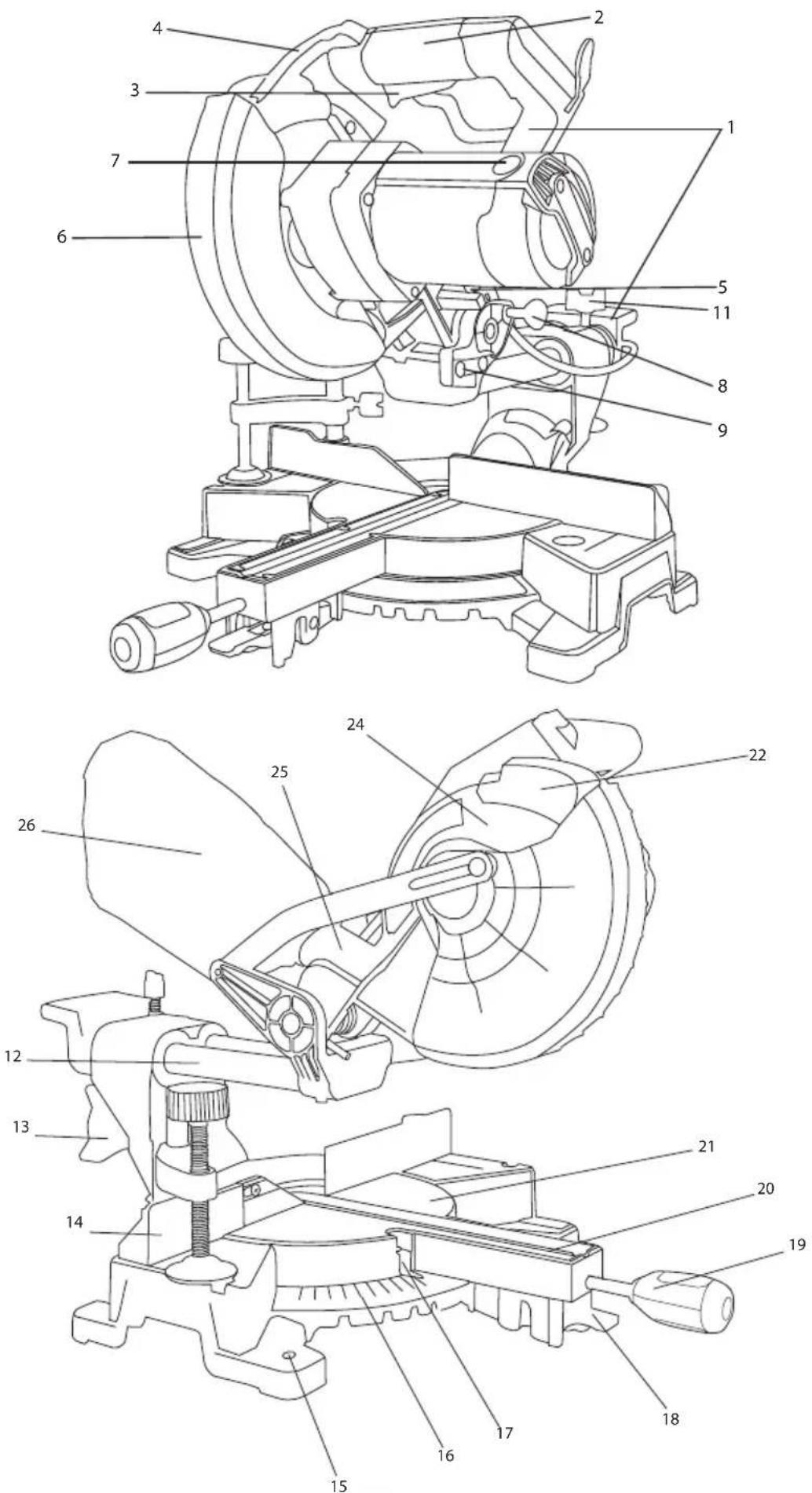

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Uchwyt transportowy
2. Uchwyt rękojeści
3. Włącznik
4. Dźwignia osłony tarczy tnącej
5. Przycisk blokady wrzeciona
6. Osłona tarczy tnącej
7. Pokrywa szczotki węglowej
8. Sworzeń blokady głowicy
9. Ogranicznik głębokości cięcia
10. Śruba ogranicznika głębokości cięcia
11. Pokrętło blokady prowadnicy
12. Prowadnica
13. Dźwignia blokady głowicy
14. Listwa oporowa

15. Otwór montażowy

16. Podziałka kątowa stołu roboczego

17. Wskaźnik kąta stołu roboczego

18. Dźwignia automatycznego ustalania

19. Pokrętło blokady stołu roboczego

20. Wkładka stołu

21. Stół roboczy

22. Ostona modułu laserowego

23. Moduł laserowy

24. Ośłona stała

25. Króciec odprowadzania pyłu

26. Worek na pył

27. Pokrętło mocujące docisk pionowy

28. Ramię docisku pionowego

29. Pokrętło blokady ramienia docisku pionowego

30. Pokrętło mocowania materiału

31. Podziałka kątowa nachylenia głowicy

32. Wskaźnik kąta nachylenia głowicy

33. Zasobnik na baterie

34. Przycisk włącznika lasera

35. Laser

36. Śruby mocujące moduł laserowy

37. Śruba mocowania płyty centralnej

38. Płyta centralna

39. Śruba regulacyjna kąta 0 °

40. Śruba regulacyjna kąta 45 °

* Mogą występować różnice między rysunkiem a wyrobem

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Worek na pył - 1 szt

2. Klucz specjalny - 1 szt

3. Docisk pionowy - 1 szt

PRZYGOTOWANIE DO PRACY

Przed przystąpieniem do jakichkolwiek czynności montażowych lub regulacyjnych przy pilarce ukosowej należy upewnić się, że

została ona odłączona od zasilania.

PRZENOSZENIE PILARKI UKOSOWEJ

- Przy przenoszeniu pilarki należy mieć pewność, że jej głowica została zabezpieczona w skrajnym dolnym położeniu.

- Sprawdzić czy pokrętło blokady stołu roboczego, dźwignia blokady głowicy i inne elementy zabezpieczające są pewnie dokręcone.

MONTOWANIE PILARKI UKOSOWEJ NA STOLE WARSZTATO- WYM

Zaleca się, aby pilarka była zamocowana do stołu warsztatowego lub stojaka wykorzystując przewidziane do tego otwory montażowe (15) w podstawie pilarki, co gwarantuje bezpieczne jej działanie i eliminuje ryzyko niepożądanych przemieszczeń urządzenia w czasie pracy. Otwory montażowe pozwalają na zastosowanie śrub o średnicy 8 mm z łbem zamkowym lub sześciokątnym.

Podczas montażu pilarki do blatu stołu warsztatowego należy upewnić się czy:

- Powierzchnia blatu stolu warsztatowego jest płaska i czysta. - Śruby są dokręcone równo i nie z nadmierną siłą (śruby mocujące należy dokręcać tak, aby nie nastąpiło naprężenie albo odkształcenie podstawy). W przypadku nadmiernego naprężenia istnieje niebezpieczeństwo pęknięcia podstawy.

ODPROWADZANIE PYŁU

Aby zapobiec gromadzeniu się pyłu i zapewnić maksymalną wydajność pracy można podłączyć pilarkę do odkurzacza przemysłowego, wykorzystując króciec odprowadzania pyłu (25). Alternatywnie zbieranie pyłu jest możliwe do worka na pył (w dostawie) po jego zamocowaniu do króćca odprowadzania pyłu. Montaż przeprowadza się poprzez ściśnięcie zacisku sprężynowego i nałożenie worka na pył (26) na króciec odprowadzania pyłu (25) (rys. A). Aby opróżnić worek na pył należy ścisnąć zacisk sprężynowy worka na pył, zdjąć go z króćca odprowadzenia pyłu i otworzyć zamek błyskawiczny, pozwalający na pełny dostęp do wnętrza worka.

Aby uzyskać optymalne odprowadzanie pyłu należy worek na pył opróżniać, gdy zostanie wypełniony w 2/3 swojej objętości.

OPEROWANIE RAMIENIEM WYSIEGNIKOWYM (GLOWICA)

Ramię wysięgnikowe ma dwa położenia górne i dolne. Aby zwolnić ramię wysięgnikowe z zablokowanego położenia dolnego należy:

- Nacisnąć ramię wysięgnikowe i trzymać przyciśnięte ku dołowi.

- Odziągnąć sworzeń blokady głowicy (8).

- Podtrzymywać ramię wysięgnikowe w miarę jak podnosi się ono do swego położenia górnego.

Aby zablokować ramię wysięgnikowe w dolnym położeniu należy:

• Nacisnąć i przytrzymać dźwignię osłony tarczy tnącej (4).
• Wywrzeć nacisk w dół na ramię wysięgnikowe do momentu aż znajdzie się ono w położeniu dolnym.
• Zblokować ramię wysięgnikowe w tym położeniu poprzez wciśnięcie sworznia blokady głowicy (8).

DOCISK PIONOWY

Docisk pionowy (rys. B) może być montowany w podstawie pilarki po obu stronach stołu roboczego i daje się w pełni przystosować do wielkości materiału przecinanego. Nie wolno pracować pilarką, jeśli nie został użyty docisk pionowy.

• Poluzować pokrętło mocujące docisk pionowy (27) do podstawy po stronie po której będzie montowany docisk pionowy.
• Zamontować docisk pionowy poprzez wsunięcie go w otwór w podstawie pilarki i dokręcić pokrętło mocujące docisk pionowy (27).
• Po dostosowaniu pozycji ramienia docisku pionowego (28) do obrabianego materiału dokręcić pokrętło blokady ramienia docisku pionowego (29).
• Dokręcić pokrętło mocowania materiału (30) tak aby docisnęło obrabiany materiał do stołu roboczego (21).
• Sprawdzić czy materiał jest stabilnie zamontowany.

PRACA / USTAWIENIA

Przed przystąpieniem do jakichkolwiek czynności regulacyjnych przy pilarce trzeba się upewnić, że została ona odłączona od sieci zasilającej. Aby zapewnić sobie bezpieczne, dokładne i wydajne działanie pilarki, należy wszystkie procedury regulacyjne wykonywać w całości.

Po zakończeniu wszystkich czynności regulacyjnych i nastawczych należy upewnić się, że zostały zabrane wszystkie klucze. Sprawdzić czy wszystkie gwintowane elementy złączne są odpowiednio dokręcone.

Dokonując czynności regulacyjnych sprawdzić czy wszystkie elementy zewnętrzne działają prawidłowo i są w dobrym stanie. Jakakolwiek część zużyta czy uszkodzona powinna zostać wymieniona przez wykwalifikowany personel przed rozpoczęciem użytkowania pilarki.

WŁĄCZANIE / WYŁĄCZANIE

Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej pilarki.

Pilarkę można włączać tylko wtedy, gdy tarcza tnąca jest odsunięta od materiału przewidzianego do obróbki.

Włączanie

- Wcisnąć i przytrzymać przycisk włącznika (3).

Wyłączanie

- Zwolnić nacisk na przycisk włącznika (3).

OBSŁUGA OGRANICZNIKA GŁĘBOKOŚCI CIECIA

Ogranicznik głębokości cięcia może być użyty w przypadku gdy zaistnieje konieczność wykonania wpustu w materiale. Odbywa się to poprzez nacięcie powierzchniowe obrabianego materiału gdy tarcza nie pracuje pełną możliwą głębokością.

- Zablokować dźwignię blokady głowicy (13).

- Poluzować pokrętło blokady prowadnicy (11) i przesunąć głowicę do tyłu.

• Dokręcić pokrętło blokady prowadnicy (11).

- Przekręcić ogranicznik głębokości cięcia (9) w ustawienie do pracy z ograniczoną głębokością cięcia (rys. C).

- Opuścić w dół ramię wysięgnikowe i trzymać je w położeniu dolnym, oparte o ogranicznik głębokości przecinania.

- Pokręcać (w lewo lub w prawo) śrubą ogranicznika głębokości cięcia (10) (rys. C) do uzyskania pożądanego zagłębienia tarczy tnącej.

- Poluzować pokrętło blokady prowadnicy (11).

- Wykonać planowane cięcia na zadaną głębokość.

- Aby powrócić do cięcia na pełną głębokość należy przekręcić ogranicznik głębokości cięcia (9) w pozycję w której po opuszczeniu w dół ramienia wysięgnikowego śruba ogranicznika głębokości cięcia (10) nie styka się z ogranicznikiem głębokości cięcia (9).

USTAWIENIE STOŁU ROBOCZEGO DLA OPERACJI PRZECINA- NIA POD KĄTEM

Obrotowe ramię wysięgnikowe pozwala na przecinanie materiału pod dowolnym kątem od położenia prostopadłego do 45° w lewo lub w prawo.

- Odciągnąć sworzeń blokady głowicy (8) zezwalając, aby ramię wysięgnikowe powoli uniosło się do położenia górnego.

- Poluzować pokrętło blokady stołu roboczego (19).

- Wcisnąć i przytrzymać dźwignię automatycznego ustalania (18) i obrócić ramię wysięgnikowe w lewo lub w prawo, do osiągnięcia wskazania pożądanej wartości kąta na podziałce kątowej stołu roboczego (16).

- Zablokować dokręcając pokrętło blokady stołu roboczego (19).

Podziałka kątowa stołu roboczego (16) ma szereg zaznaczonych położen w których następuje wstępne automatyczne ustalenie obrotowego ramienia wysięgnikowego. Może to mieć miejsce tylko gdy podczas obrotu ramienia wysięgnikowego dźwignia automatycznego ustalania (18) nie jest przytrzymywana w pozycji

wciśniętej i może się zablokować w tych wytypowanych fabrycznie położeniach. Są to najczęściej stosowane kąty przecinania (15°, 22,5°, 30°, 45° w lewo / prawo). Ustawienie dowolnego kąta można dokładnie wyregulować, korzystając z podziałki kątowej stołu roboczego (16) wyskalowanej, co jeden stopień. Mimo, że podziałka jest wystarczająco dokładna dla większości wykonywanych prac, to jednak zaleca się sprawdzenie ustawienia kąta przecinania za pomocą kątomierza lub innego przyrządu do mierzenia kątów.

SPRAWDZENIE I REGULACJA PROSTOPADŁEGO USTAWIENIA TARCZY TNĄCEJ WZGŁĘDEM STOŁU ROBOCZEGO.

- Poluzować dźwignię blokady głowicy (13).

- Ustawić głowicę w położeniu 0° (prostopadłym w stosunku do stołu roboczego) i dokręcić dźwignię blokady głowicy (13).

- Poluzować pokrętło blokady stołu roboczego (19), wcisnąć i przytrzymać dźwignię automatycznego ustalania (18).

- Ustawić stół roboczy w położenie 0, zwolnić dźwignię automatycznego ustalania i dokręcić pokrętło blokady stołu roboczego (19).

- Nacisnąć dźwignię osłony tarczy tnącej (4) i opuścić głowicę pilarki do skrajnego położenia dolnego.

- Sprawdzić (za pomocą przyrządu) prostopadłość ustawienia tarczy tnącej względem stołu roboczego.

Podczas dokonywania pomiarów należy upewnić się, aby przyrząd pomiarowy nie dotykał do zęba tarczy tnącej gdyż ze względu na grubości nakładki z węglika spiekanego pomiar może być niedokładny.

Jeśli zmierzony kąt nie wynosi 90° to konieczna jest regulacja, którą przeprowadza się następująco:

- Poluzować nakrętkę zabezpieczającą i obracać śrubę regulacyjną kąta 0 (39) (rys. D) w prawo lub w lewo, aby zwiększyć lub zmniejszyć kąt nachylenia tarczy tnącej.

- Po ustawieniu prostopadłego położenia tarczy tnącej względem stołu roboczego zezwolić głowicy na powrót do położenia górnego.

- Przytrzymując śrubę regulacyjną kąta 0° (39) dokręcić nakrętkę zabezpieczającą.

- Opuścić głowicę w dół i ponownie sprawdzić czy ustawiony kąt odpowiada wskazaniom na podziałce kątowej nachylenia głowicy (31), jeśli trzeba - dokonać regulacji usytuowania wskaźnika kąta nachylenia głowicy (32) (rys. E).

Podobną regulację należy przeprowadzić dla kąta 45° przechyłu głowicy dla cięcia ukosowego wykorzystując śrubę regulacyjną kąta 45° (40) (rys. D).

SPRAWDZENIE I REGULACJA PROSTOPADŁEGO USTAWIENIA TARCZY TNĄCEJ WZGŁĘDEM LISTWY OPOROWEJ.

Tę procedurę należy wykonywać zawsze w przypadku, gdy listwa oporowa była demontowana lub wymieniana. Ta regulacja może być wykonana dopiero po prostopadłym ustawieniu tarczy tnącej względem stołu roboczego. Listwa oporowa służy jako ogranicznik dla materiału przecinanego.

- Poluzować pokrętło blokady stołu roboczego (19), wcisnąć i przytrzymać dźwignię automatycznego ustalania (18) i ustawić stół roboczy w położenie 0°.

- Opuścić głowicę pilarki do skrajnego położenia dolnego.

- Przyłożyć do tarczy tnącej kątomierz lub inny przyrząd do mierzenia kątów.

- Dosunąć przyrząd do mierzenia kątów do listwy oporowej (14).

- Pomiar powinien wykazać 90°.

Jeśli zachodzi potrzeba regulacji należy:

- Poluzować śruby mocujące listwę oporową (14) do podstawy.

- Wyregulować położenie listwy oporowej (14) tak, aby była prostopadła do tarczy tnącej.

- Dokręcić śruby mocujące listwę oporową.

USTAWIENIE RAMIENIA WYSIĘGNIKOWEGO (GŁOWICY) DLA OPERACJI PRZECINANIA UKOSOWEGO

Ramię wysięgnikowe może być nachylane pod dowolnym kątem w zakresie od 0º do 45º – dla przecinania ukosowego (rys. E).

• Odciągnąć sworzeń blokady głowicy (8) zwalniając ramię wysięgnikowe i zezwalając, aby ramię wysięgnikowe powoli uniosło się do położenia górnego.
• Poluzować dźwignię blokady głowicy (13).
• Nachylić ramię wysięgnikowe w lewo pod pożadanym kątem, który można odczytać na podziałce kątowej nachylenia głowicy (31) wykorzystując wskaźnik kąta nachylenia głowicy (32) (rys. E.).
  • Dokręcić dźwignię blokady głowicy (13).

ZATRZYMANIE PILARKI

• Zwolnić nacisk na przycisk włącznika (3) i odczekać, aż tarcza tnąca całkowicie przestanie się obracać.
• Unieść ramię wysięgnikowe pilarki, odsuwając je od materiału przecinanego.

Chwilowe iskrzenie szczotek we wnętrzu silnika elektrycznego jest zjawiskiem normalnym w czasie uruchamiania i zatrzymywania się pilarki. Nie wolno zatrzymywać tarczy tnącej pilarki wywierając na nią nacisk boczny.

CIECIE PILARKA

Należy tak mocować materiał przecinany, aby nie przeszkadzało to w posługiwaniu się pilarką. Przed włączeniem pilarki przesunąć jej głowicę w położenie dolne w celu upewnienia się, że głowica pilarki i osłona tarczy tnącej maja pełną swobodę ruchu. Upewnić się czy osłona tarczy tnącej w swoim ruchu dochodzi do położenia skrajnego.

Przed przystąpieniem do cięcia upewnić się czy pokrętło blokady stołu roboczego (19) oraz dźwignia blokady głowicy (13) pilarki są dokręcone w sposób pewny.

- Podłączyć pilarkę do sieci.

• Upewnić się, że przewód zasilający jest z dala od tarczy tnącej i podstawy urządzenia.
• Umieścić materiał na stole roboczym i upewnić się, że jest on pewnie zamocowany, aby nie mógł poruszyć się w czasie cięcia.
• Przesunąć głowicę pilarki w skrajne tylne położenie i zablokować prowadnicę (12) pokrętem blokady prowadnicy (11).
• Odblokować głowicę i osłonę tarczy tnącej.
• Nacisnąć przycisk blokady włącznika i uruchomić pilarkę włącznikiem (odczekać, aż tarcza tnąca pilarki osiągnie swoją maksymalna prędkość obrotową).
• Powoli opuszczać głowicę pilarki.
• Rozpocząć przecinanie wywierając umiarkowaną siłę na głowicę podczas cięcia.

Niedostateczne dokręcenie pokręteł blokady może spowodować niespodziewane przesunięcie się tarczy tnącej na górną powierzchnię materiału, co zagraża operatorowi niebezpiecznym uderzeniem kawałkiem materiału.

PRZECINANIE Z PRZESUWEM RAMIENIA WYSIĘGNIKOWEGO (GŁOWICY) PILARKI

Przesuw ramienia wysięgnikowego pilarki umożliwia ruch tarczy tnącej do przodu i do tyłu pozwalając na przecinanie szerszych kawałków materiału.

• Ustawić ramię wysięgnikowe w górnym położeniu.
• Poluzować pokrętło blokady prowadnicy (11).
• Przed włączeniem pilarki pociągnąć ramię wysięgnikowe ku sobie, trzymając je w górnym położeniu.
• Nacisnąć przycisk włącznika (3) aby uruchomić pilarkę.
• Odczekać aż tarcza tnąca osiągnie swoją prędkość maksymalną.
• Odblokować osłone tarczy tnącej wciskając dźwignię osłony tarczy tnącej (4).
• Obniżyć ramię wysięgnikowe i rozpocząć cięcie.
• Podczas cięcia przesuwać ramię wysięgnikowe do tyłu (od siebie).
• Po przecięciu materiału zwolnić nacisk na przycisk włącznika i odczekać aż tarcza tnąca przestanie się obracać przed uniesieniem ramienia wysięgnikowego do górnego położenia.

Nigdy nie wolno dokonywać cięcia przesuwając głowicę pilarki ku sobie. Tarcza tnąca pilarki mogłaby niespodziewanie wspiąć się na materiał przecinany, co zagraża operatorowi niebezpiecznym zjawiskiem odbicia.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

Jeśli zachodzi potrzeba wyregulowania ustawienia obu kątów (w obu płaszczyznach, poziomej i pionowej), dla przecinania kombinowanego, to zawsze w pierwszej kolejności należy ustawiać kąt przecinania ukosowego.

SPRAWDZENIE DZIAŁANIA LASERA

Zespół urządzenia laserowego wysyła wiązkę światła laserowego pokazującą linię na materiale, po której będzie przebiegało przecinanie tarczą tnącą. Odpowiednie ustawienie linii padania wiązki laserowej zostało wyregulowane podczas procesu produkcyjnego. Niemniej przy pracach precyzyjnych ustawienie powinno zostać sprawdzone przed przystąpieniem do operacji cięcia.

• Umieścić baterie w zasobniku na baterie (33) (rys. F) upewniając się, że zachowana jest właściwa biegunowość.
• Ustawić stół roboczy w położeniu, dla którego wskaźnik kąta stołu roboczego (17) pokrywa się z punktem 0° na podziałce kątowej stołu roboczego (16), a wskaźnik kąta nachylenia głowicy (32) (rys. E) pokrywa się z punktem 0° na podziałce kątowej nachylenia głowicy (31) (rys. E).
• Zamocować na stole roboczym (21) odpowiedni kawałek materiału odpadowego i wykonać cięcie.
• Zwolnić ramię wysięgnikowe i pozostawić materiał odpadowy zamocowany na stole roboczym pilarki.
• Ustawić przycisk włącznika lasera (34) w położenie włączony „I” (oznakowane).
• Rzutowana wiązka światła powinna być równoległa do rzazu po cięciu.

REGULACJA LASERA

Przy ustawianiu wiązki prowadzącej lasera nie wolno patrzeć bezpośrednio na wiązkę lub jej odbicie na powierzchni lustrzanej. Zespół urządzenia laserowego należy wyłącaźć jeśli laser nie jest wykorzystywany.

Jeśli wiązka światła lasera nie jest równoległa do rzazu po cięciu należy:

• Zdemontować osłonę modułu laserowego (22), poprzez wykręcenie śrub mocujących. Pod osłoną modułu laserowego (22) umieszczony jest moduł laserowy (23) (rys. G).
• Delikatnie obrócić w lewo lub prawo laser (35) (rys. G) w obudowie modułu laserowego (23) do momentu uzyskania równoległego położenia wiązki światła laserowego. Nie należy obracać modułu laserowego na siłę i więcej niż kilka stopni.
• W przypadku, gdy zachodzi konieczność regulacji poprzecznej poluzować śruby mocujące moduł laserowy (36) i przesunąć moduł laserowy w lewo lub prawo, aż do uzyskania równoległości linii laserowej do rzazu po cięciu.

Pył powstały przy cięciu może przytłumić światło lasera, dlatego też, co jakiś czas trzeba oczyścić soczewkę projektora lasera.

URUCHOMIENIE PILARKI

Przed naciśnięciem przycisku włącznika należy upewnić się czy pilarka została właściwie zmontowana i wyregulowana, zgodnie ze wskazówkami podanymi w niniejszej instrukcji.

Opisywana pilarka została zaprojektowana dla osób praworęcznych. • Nacisnąć przycisk włącznika (3).

- Zezwolić, aby silnik pilarki osiągnął pełną prędkość obrotową.

• Nacisnąć dźwignię osłony tarczy tnącej (4).
• Obniżyć ramię wysięgnikowe ku materiałowi obrabianemu.

- Zwolnić nacisk na dźwignię osłony tarczy tnącej (4).

- Wykonać cięcie.

CZYSZCZENIE

• Po zakończeniu pracy starannie usunąć wszelkie kawałki materiału, wióry i pył z wkładki stołu roboczego oraz obszaru wokół tarczy tnącej i jej osłony.
• Upewnić się, że szczeliny wentylacyjne obudowy silnika są drożne i nie ma w nich wiórów czy pyłu.
• Oczyscić prowadnice i pokryć je cienką warstwą smaru stałego.
• Utrzymywać w stanie czystym wszystkie rękojeści i pokrętła.
• Pędzelkiem oczyścić soczewkę projektora laserowego.

WYMIANA TARCZY TNACEJ

• Nacisnąć dźwignię osłony tarczy tnącej (4).
• Unieść osłonę tarczy tnącej (6) i wykręcić śrubę mocowania płyty centralnej (37) (rys. H).
• Odsunąć płytę centralną (38) w lewo tak, aby zapewnić dostęp do śruby mocującej tarczę tnącą.
• Nacisnąć przycisk blokady wrzeciona (5) i obracać tarczą tnącą, aż do jej zablokowania.
• Posługując się kluczem specjalnym (w dostawie) poluzować i wykręcić śrubę mocującą tarczę tnącą.
• Zdjąć podkładkę zewnętrzną i wyjąć tarczę tnącą (zwracając uwagę na pierścień redukcyjny jeśli występuje).
• Usunąć wszelkie zanieczyszczenia z wrzeciona i podkładek mocujących tarczę tnącą.
• Zamontować nową tarczę tnącą wykonując opisane czynności w kolejności odwrotnej.
• Po zakończeniu należy upewnić się czy wszystkie klucze i narzędzia regulacyjne zostały usunięte i czy wszystkie śruby, pokrętła i wkręty są pewnie dokręcone.

Śruba zabezpieczająca tarczę tnącą ma lewy gwint. Należy zachować szczególną uwagę przy chwytaniu tarczy tnącej. Trzeba korzystać z rękawic ochronnych w celu zapewnienia ochrony rękom, przed kontaktem z ostrymi zębami tarczy tnącej.

WYMIANA BATERII W MODULE LASEROWYM

Moduł laserowy zasilany jest przez dwie baterie 1,5 V typu AAA.

• Otworzyć pokrywę zasobnika na baterie (33) (rys. F).
• Usunąć zużyte baterie.
• Włożyć nowe baterie, upewniając się czy zachowana jest właściwa biegunowość.
• Zamontować pokrywę zasobnika na baterie.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek.

- Odkręcić pokrywy szczotek węglowych (7).

- Wyjąć zużyte szczotki.

- Usunąć ewentualny pył węglowy, za pomocą spreżonego powietrza.

- Włożyć nowe szczotki węglowe (szczotki powinny swobodnie wsunąć się do szczotkotrzymaczy).

• Zamontować pokrywy szczotek węglowych (7).

Po wykonaniu czynności wymiany szczotek węglowych należy uruchomić elektronarzędzie bez obciążenia i odczekać 1-2 min, aż szczotki węglowe dopasują się do komutatora silnika. Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

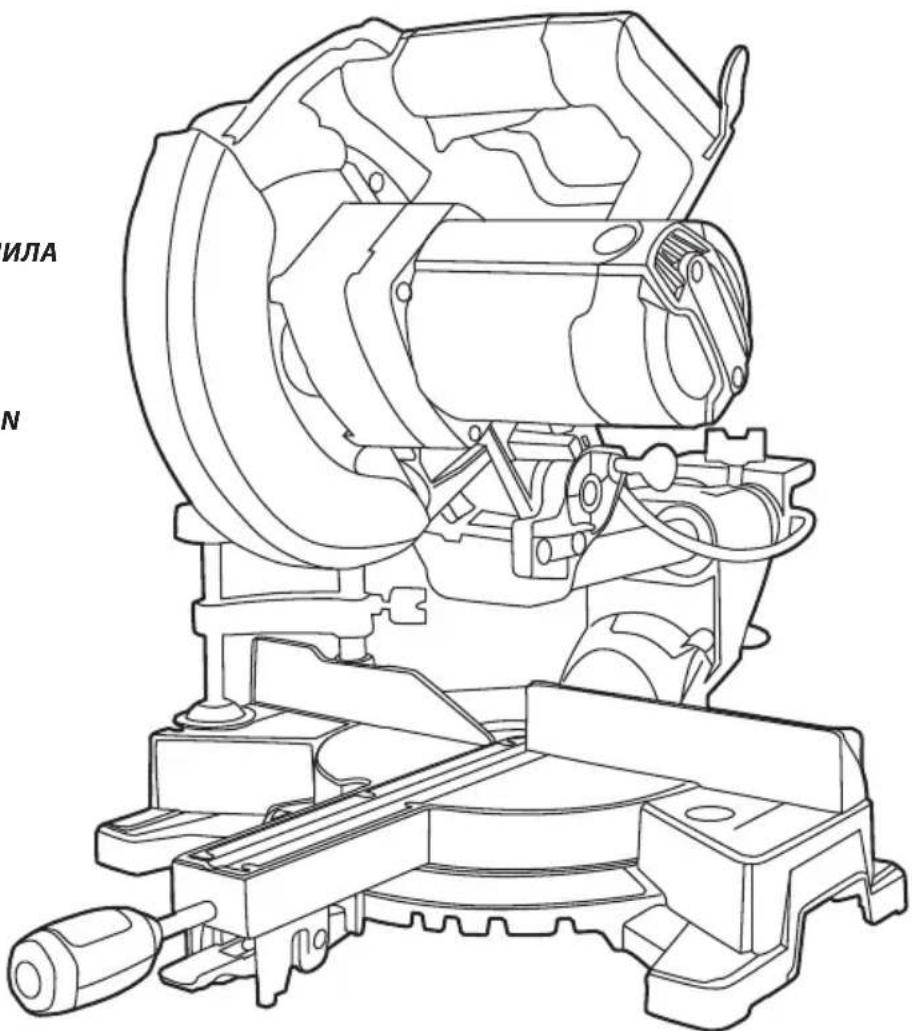

Pilarka ukosowa
Parametr Wartość
Napięcie zasilania 230V AC
Częstotliwość zasilania 50Hz
Moc znamionowa 1400W
Prędkość obrotowa wrzeciona bez obciążenia	5000 min ^1
Zakres cięcia kątowego ± 45°
Zakres cięcia ukosowego 0° - 45°
Średnica zewnętrzna tarczy tnącej	185 mm
Średnica otworu tarczy tnącej 16 mm
W y m i a r y przec i n a n e g o materiału pod kątem / pod skosem	0° x 0° 50 x 210 mm
	45° x 0° 50 x 150 mm
	45° x 45°35 x 150 mm
	0° x 45° 35 x 210 mm
Długość prowadnicy	135 mm
Klasa lasera	2
Moc lasera	< 1mW
Długość fall lasera	= 650 nm
Klasa ochronności	II
Masa	11 kg
Rok produkcji	2020

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Informacje na temat hałasu i wibracji

Poziomy emitowanego hałasu, takie jak poziom emitowanego ciśnienia akustycznego LpA oraz poziom mocy akustycznej LwA i niepewność pomiaru K, podano poniżej w instrukcji zgodnie z normą EN 61029-2-9

Wartości drgań a_h i niepewność pomiaru K podano zgodnie z normą EN 61029, poniżej.

Podany poniżej w niniejszej instrukcji poziom drgań został pomierzony zgodnie z określoną przez normą EN 61029 procedurę pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może ulec zmianie. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy, kiedy elektronarzędzie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. W ten sposób łączna ekspozycja ma drgania może się okazać znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed skutkami drgań, takie jak : konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, właściwa organizacja pracy.

Poziom ciśnienia akustycznego: Lp = 91,9 dB(A) K = 3 dB(A)

Poziom mocy akustycznej: Lw _A = 104,9 dB(A) K = 3 dB(A)

Wartość przyśpieszenia drgań: a_h<2,5 m/s^2 K=1,5 m/s^2

OCHRONA ŚRODOWISKA

Produktów zasilanych elektryczanie nie należy wyrzucać wraz z domowymi odpadkuń, lecz odłoć je do utylizacji w odpowiednich zakładach. Informacji na temat utilizacji udzieli sprzedańska produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje niebojotne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pugraniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in, jej tekstu, zamieszczonych fotografi, schematów, rysunków, a także jej koupouzyci, należą wyłącnie do Grupy Topex i podleguą ochronie prawnej zgodnie z ustawą z dnia 4 hęty 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 9 Poż 631 z. późn. zm.). Kopiowanić, przetwarzanić, publikowanie, modykowanie w celach komercyjachych całuści Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

i Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service tel. [phone]

Ul. Pograniczna 2/4 fax. [phone]

02-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej

gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

Podpisano w imieniu:

Pełnomocnik ds. jakości firmy GRUPA TOPEX

Informacje na temu buke i vibracije

Nivo emitovane buke poput nivoa emitovanog akustičnog pritiska Lp A i nivo akustične snage Lw A i merna nesigurnost K, date su dole u uputstvu u skladu sa normom EN 61029-2-9.

Izmerena vrednost podrhtavanja a _h i merna nesigurnost K označene su u skladu sa normom EN 61029, i date dole.
