SBS-LEM-40ML - Λέιζερ μονάδα STEINBERG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Μονάδα λέιζερ
Μοντέλο	SBS-LEM-40ML
Ονομαστική τάση	230 V, 50 Hz
Ονομαστική ηλεκτρική ισχύς	40 W
Ισχύς λέιζερ	10.000 mW (10 W)
Μέγιστη ταχύτητα χάραξης	120 mm/min
Διεπαφή ελέγχου	3 ακίδες (12 V, GND, PWM)
Εσωτερική διάμετρος ακροφυσίου αέρα	3,5 mm
Μέγιστη ροή αέρα	30 L/min
Διαστάσεις (Μ x Π x Υ)	170 x 120 x 70 mm
Βάρος	1,5 kg
Περιλαμβανόμενα αξεσουάρ	Αντλία αέρα, μετασχηματιστής, καλώδιο 3 ακίδων, σωλήνας αερίου, πλάκα εστίασης 6 mm, διάτρητη στήλη, βίδες M3x10
Εστίαση	Σταθερή πλάκα εστίασης 6 mm
Τροφοδοσία αντλίας αέρα	230 V, 50 Hz (μέσω μετασχηματιστή)
Συντήρηση	Καθαρίζετε τακτικά το ακροφύσιο αέρα και τον φακό με ένα μαλακό στεγνό πανί
Ασφάλεια	Χρησιμοποιείτε κατάλληλα γυαλιά προστασίας λέιζερ. Μην κοιτάτε απευθείας τη δέσμη.
Διαθέσιμα ανταλλακτικά	Αντλία αέρα, καλώδιο σύνδεσης, σωλήνας αερίου, μετασχηματιστής, πλάκα εστίασης
Επισκευασιμότητα	Αντικαταστάσιμη μονάδα από τον χρήστη. Επικοινωνήστε με το τμήμα εξυπηρέτησης Steinberg για πολύπλοκες επισκευές.

Συχνές ερωτήσεις - SBS-LEM-40ML STEINBERG

Πώς εγκαθιστώ τη μονάδα λέιζερ SBS-LEM-40ML στη μηχανή μου;

Στερεώστε τη μονάδα λέιζερ με τις παρεχόμενες βίδες M3x10 στον φορέα της μηχανής σας. Συνδέστε το καλώδιο 3 ακίδων (κόκκινο, μαύρο, κίτρινο) στη διεπαφή της μονάδας και στην πλακέτα ελέγχου σας.

Πώς ρυθμίζω την εστίαση του λέιζερ;

Τοποθετήστε τη σταθερή πλάκα εστίασης 6 mm κάτω από την κεφαλή λέιζερ, μεταξύ της κεφαλής και του προς χάραξη τεμαχίου. Ρυθμίστε το ύψος έως ότου η πλάκα αγγίζει και τις δύο επιφάνειες, στη συνέχεια αφαιρέστε την.

Ποια είναι η ισχύς του λέιζερ και μπορεί να ρυθμιστεί;

Η μέγιστη ισχύς λέιζερ είναι 10 W. Είναι ρυθμίσιμη μέσω του σήματος PWM (κίτρινο σύρμα) της πλακέτας ελέγχου σας, από 0 έως 100%.

Πρέπει να χρησιμοποιήσω αντλία αέρα με αυτή τη μονάδα;

Ναι, μια αντλία αέρα είναι απαραίτητη για να φυσάει τα υπολείμματα χάραξης και να ψύχει την περιοχή εργασίας. Περιλαμβάνεται στο κιτ.

Πώς συνδέω την αντλία αέρα στη μονάδα λέιζερ;

Συνδέστε το ένα άκρο του σωλήνα αερίου στο ακροφύσιο της αντλίας και το άλλο άκρο στο ακροφύσιο αέρα της μονάδας λέιζερ. Ανάψτε την αντλία και ρυθμίστε τη ροή σύμφωνα με τις ανάγκες σας.

Τι κάνω αν το λέιζερ δεν εκπέμπει δέσμη;

Ελέγξτε τις συνδέσεις του καλωδίου 3 ακίδων (12V, GND, PWM). Βεβαιωθείτε ότι η τάση τροφοδοσίας είναι σωστή και ότι το σήμα PWM είναι ενεργό. Δοκιμάστε με άλλη έξοδο ελέγχου αν είναι δυνατό.

Πώς αφαιρώ τον σωλήνα αερίου από τη μονάδα λέιζερ;

Πιέστε τον προσαρμογέα της μονάδας προς τα μέσα περίπου 1 mm, στη συνέχεια τραβήξτε απαλά τον σωλήνα για να τον αποσυνδέσετε.

Ποια αξεσουάρ παρέχονται με τη μονάδα λέιζερ;

Το κιτ περιλαμβάνει: μονάδα λέιζερ, αντλία αέρα, μετασχηματιστή, καλώδιο 3 ακίδων, σωλήνα αερίου, πλάκα εστίασης 6 mm, διάτρητη στήλη και βίδες M3x10.

Πώς καθαρίζω τη μονάδα λέιζερ;

Καθαρίζετε τακτικά το ακροφύσιο αέρα και τον φακό εξόδου με ένα μαλακό στεγνό πανί. Αποφύγετε επιθετικούς διαλύτες που μπορεί να βλάψουν τα οπτικά.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβω;

Φοράτε κατάλληλα γυαλιά προστασίας λέιζερ για το μήκος κύματος. Μην κοιτάτε ποτέ απευθείας τη δέσμη. Βεβαιωθείτε ότι η μηχανή αερίζεται καλά και ότι η αντλία αέρα λειτουργεί κατά τη χρήση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBS-LEM-40ML STEINBERG

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Παράμετροςπεριγραφή	Παράμετροςαξία
Όνομα προϊόντος	Μονάδα λέιζερ
Μοντέλο	SBS-LEM-40ML
Ονομαστική τάση [V~] /Συχνότητα [Hz]	230 / 50
Ονομαστική ισχύς [W]	40
Μέγιστη ταχύτητα [mm/min]	120
Τάση εξόδου/αμπέρ	3 πόλων (12 V, GND, PWM)
Ισχύς λέιζερ [mW]	10000
Εσωτερική διάμετροςακροφυσίου αέρα [mm]	3,5
Μέγ. ρυθμός ροής [L/min]	30
Διαστάσεις [Πλάτος x Βάθος x'Υψος; mm]	170 x 120 x 70
Βάρος [kg]	1,5

EL

5

6

7

EL

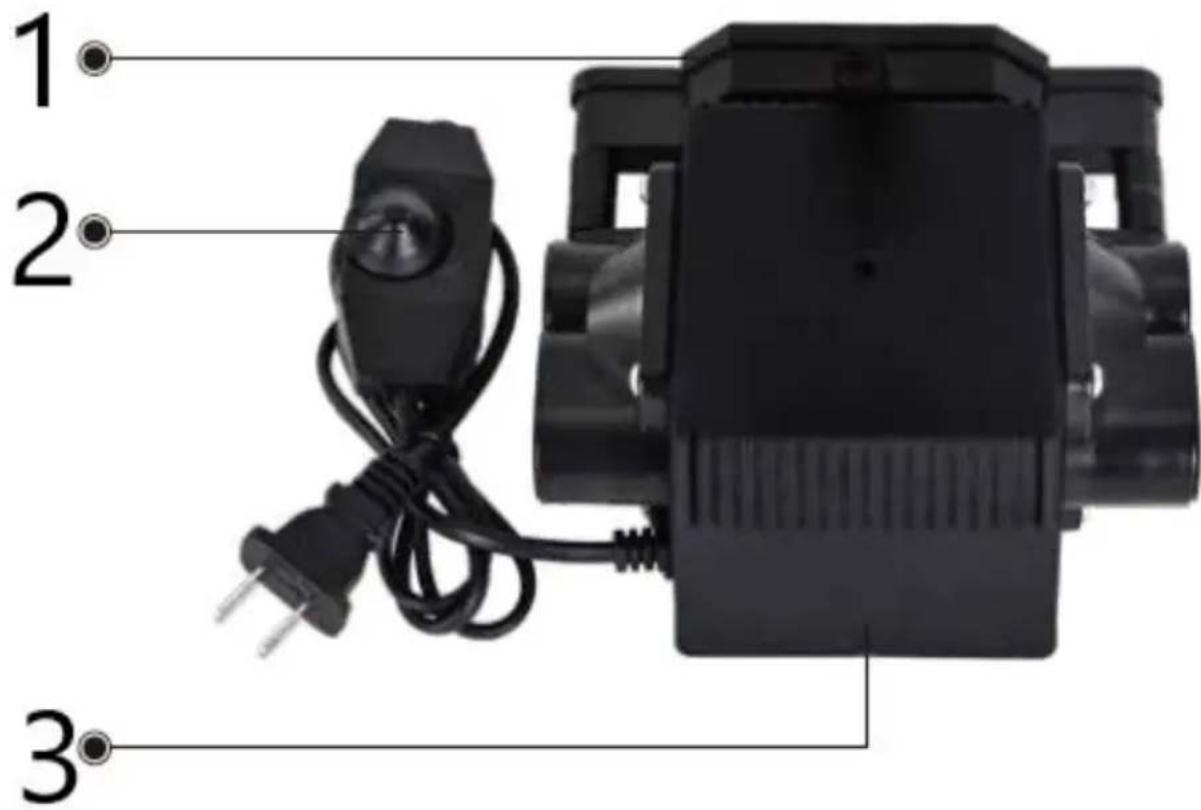

1	Αέριο-θηλή
2	Κουμπί διακόπτη
3	Κιτ αντλίας αέρα

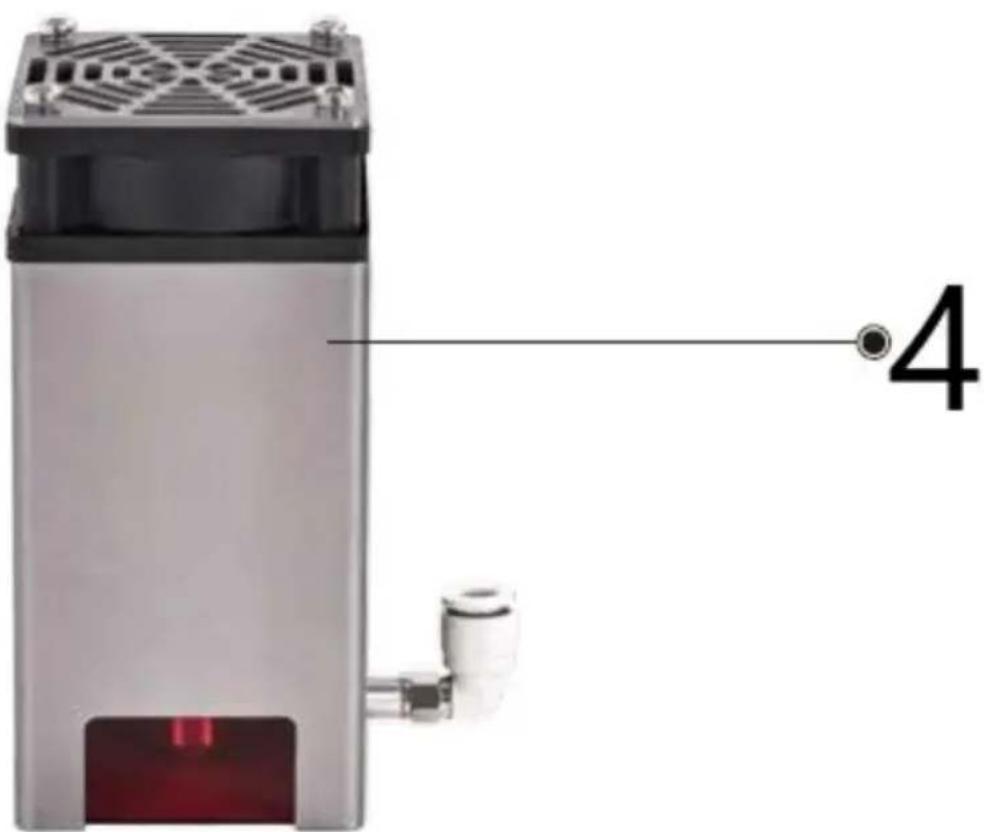

4	Μονάδα λέιζερ

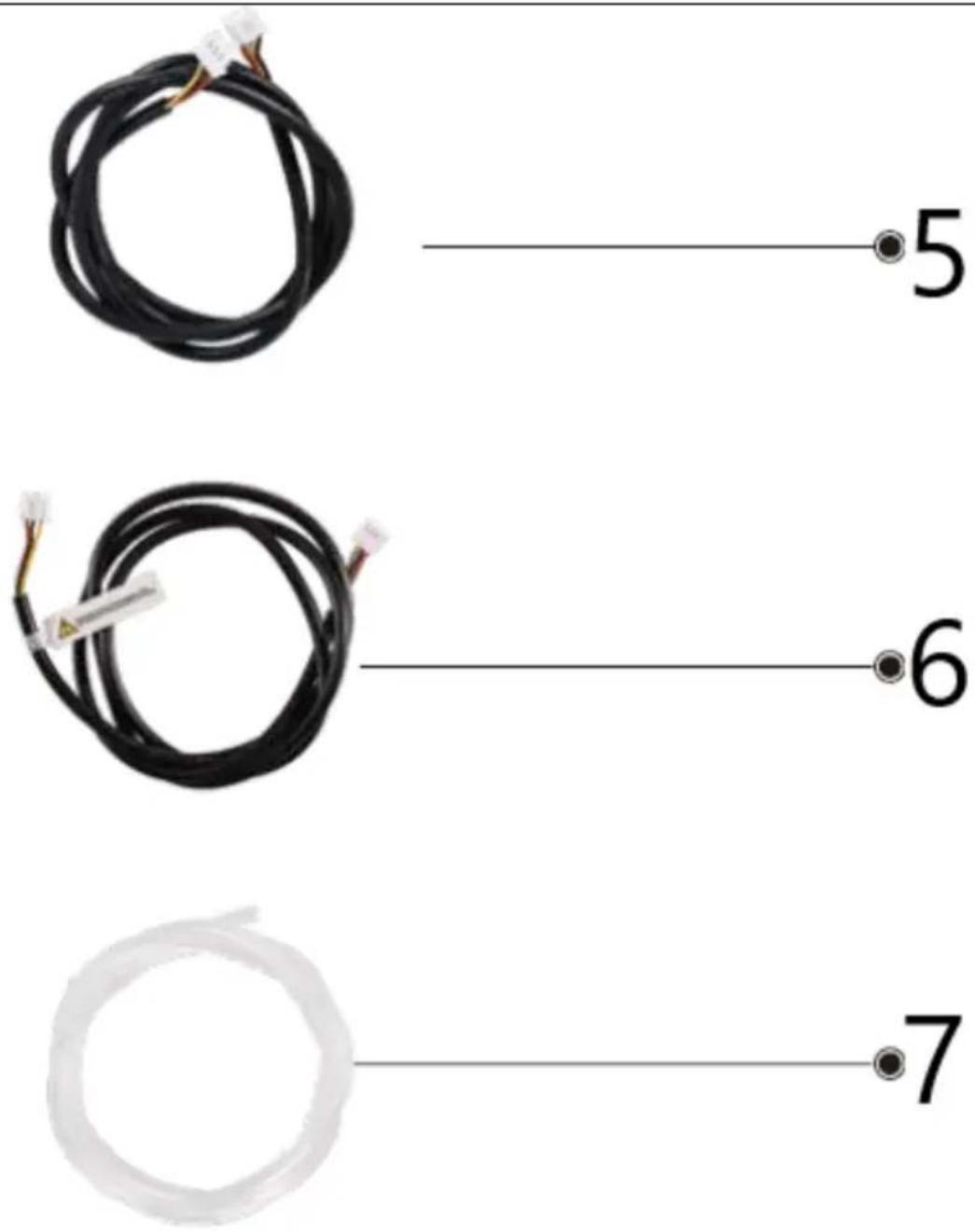

5	Καλώδιο σύνδεσης (σταυρός)
6	Καλώδιο σύνδεσης (διέλευση)
7	Σωλήνας αερίου

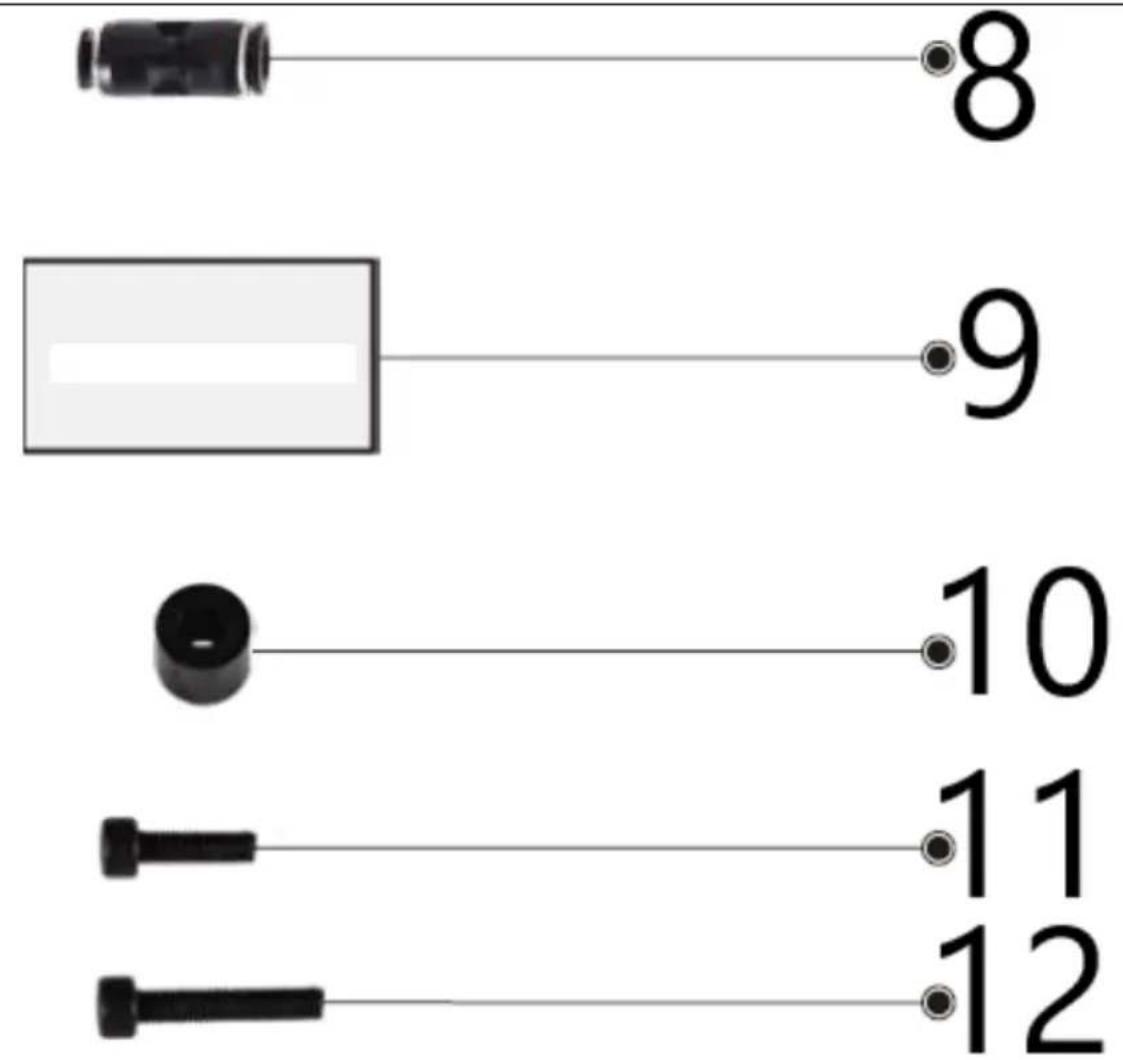

8	Προσαρμογέας
9	Πλάκα σταθερής εστίασης 6 mm
10	Στήλη αποστάτη
11	Βίδα Μ3*10

Εγκατάσταση και Λειτουργία

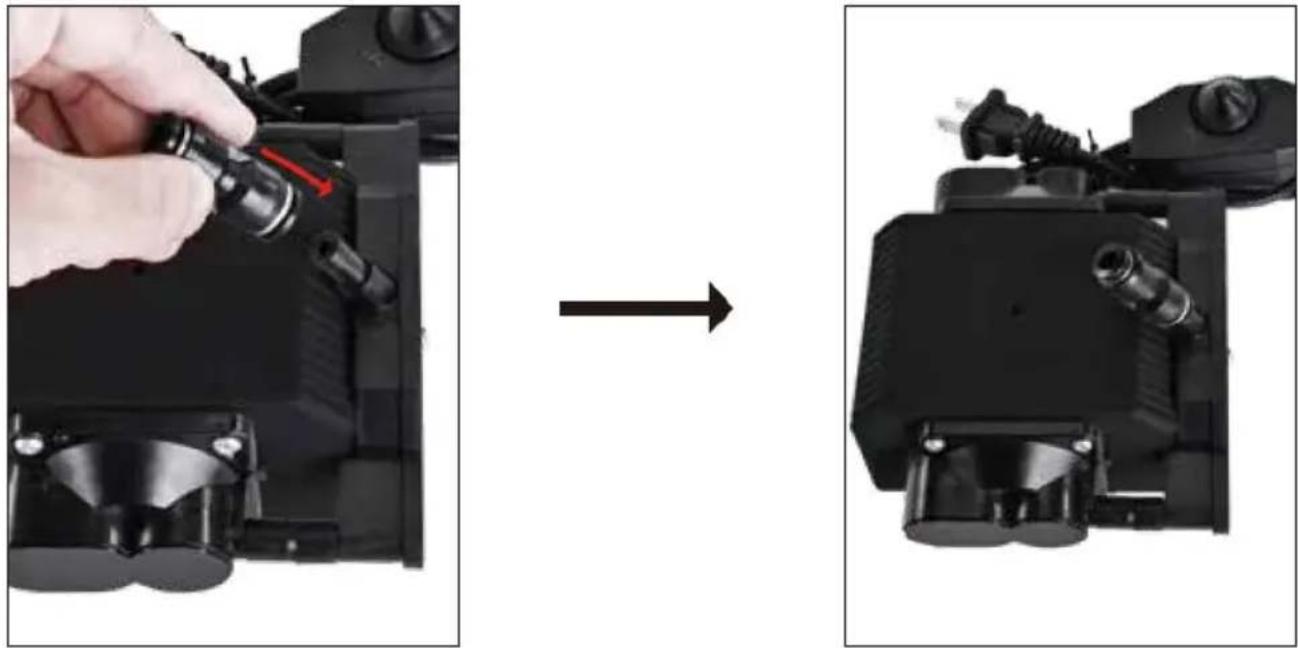

Βήμα 1: Αποσυσκευάστε το κιτ της αντλίας αέρα και τα εξαρτήματα

1. Ανοίξτε τη συσκευασία.
2. Αφαιρέστε το κιτ της αντλίας αέρα και όλα τα άλλα εξαρτήματα.
3. Τοποθετήστε τον προσαρμογέα στη θύρα της αντλίας αέρα, όπως φαίνεται στο διάγραμμα.

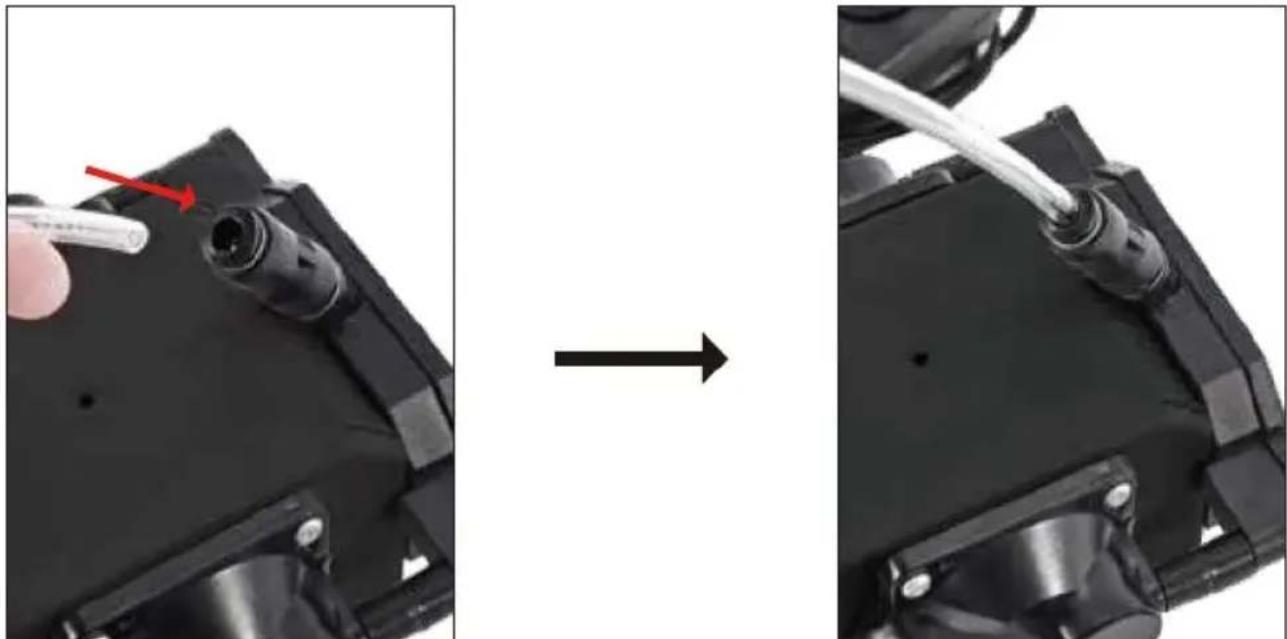

Βήμα 2: Συνδέστε την τραχεία στην αντλία αέρα

1. Εντοπίστε το ακροφύσιο αέρα στην αντλία αέρα.
2. Συνδέστε το ένα άκρο της τραχείας στο ακροφύσιο αέρα, όπως φαίνεται στο διάγραμμα.

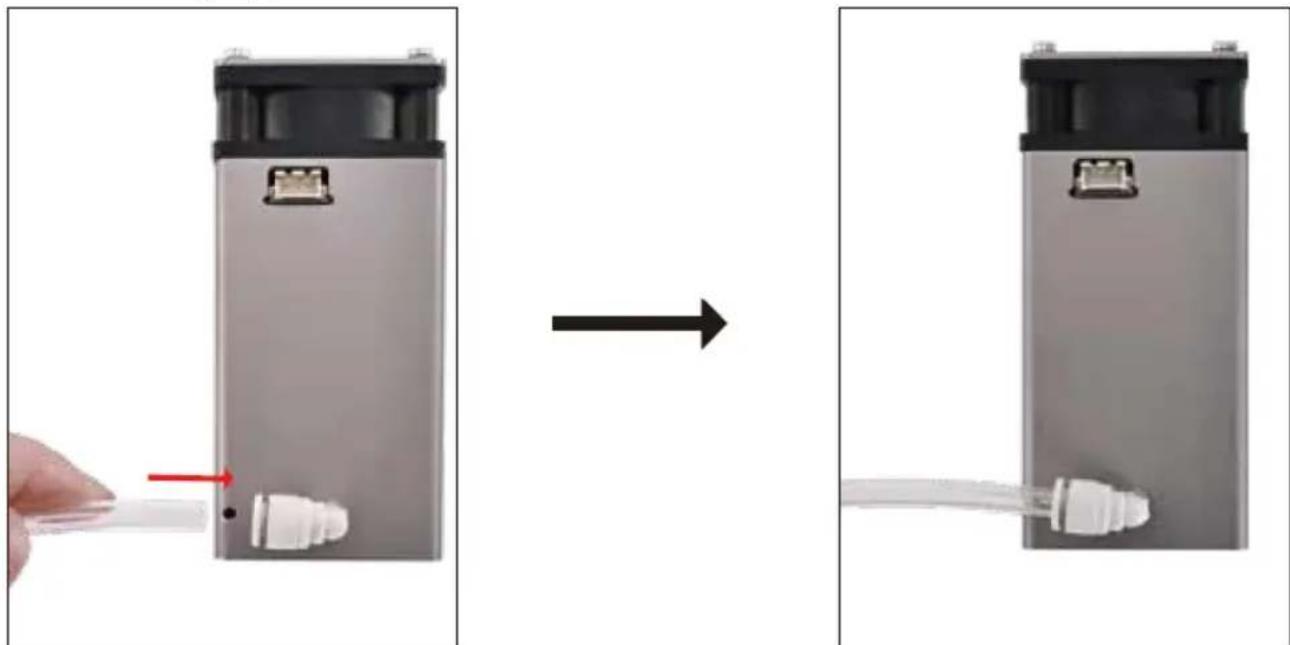

Βήμα 3: Συνδέστε την τραχεία στη μονάδα λέιζερ

1. Βρείτε το ακροφύσιο αέρα στη μονάδα λέιζερ.
2. Στερεώστε το άλλο άκρο της τραχείας σε αυτό το ακροφύσιο, όπως φαίνεται στο διάγραμμα.

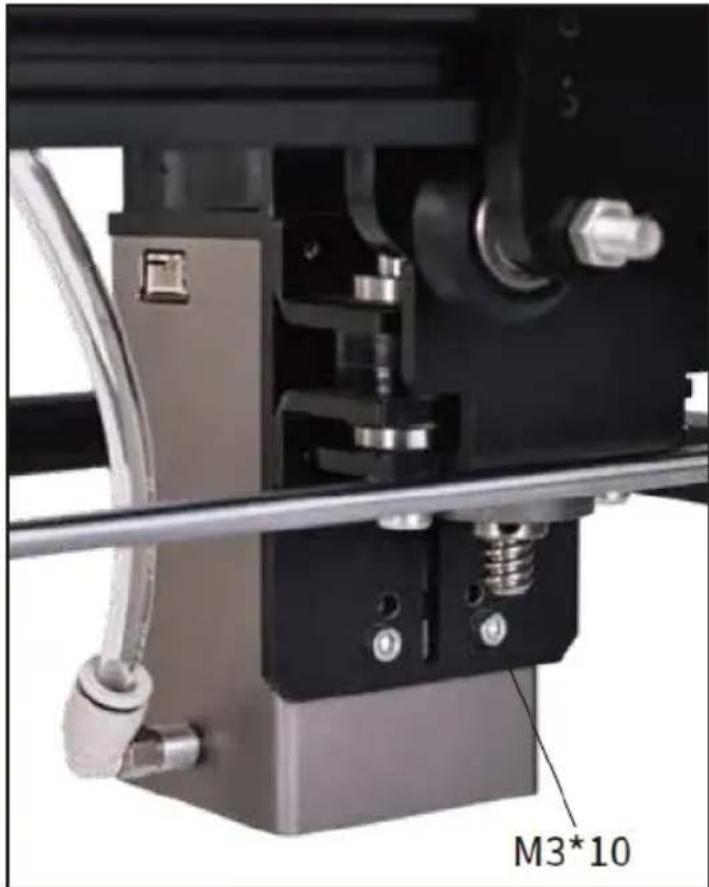

Βήμα 4: Συνδέστε τη μονάδα λέιζερ στο μηχάνημα

1. Χρησιμοποιήστε βίδες Μ3*10 για να στερεώσετε τη μονάδα λέιζερ με ασφάλεια στο μηχάνημα, όπως φαίνεται στο διάγραμμα.

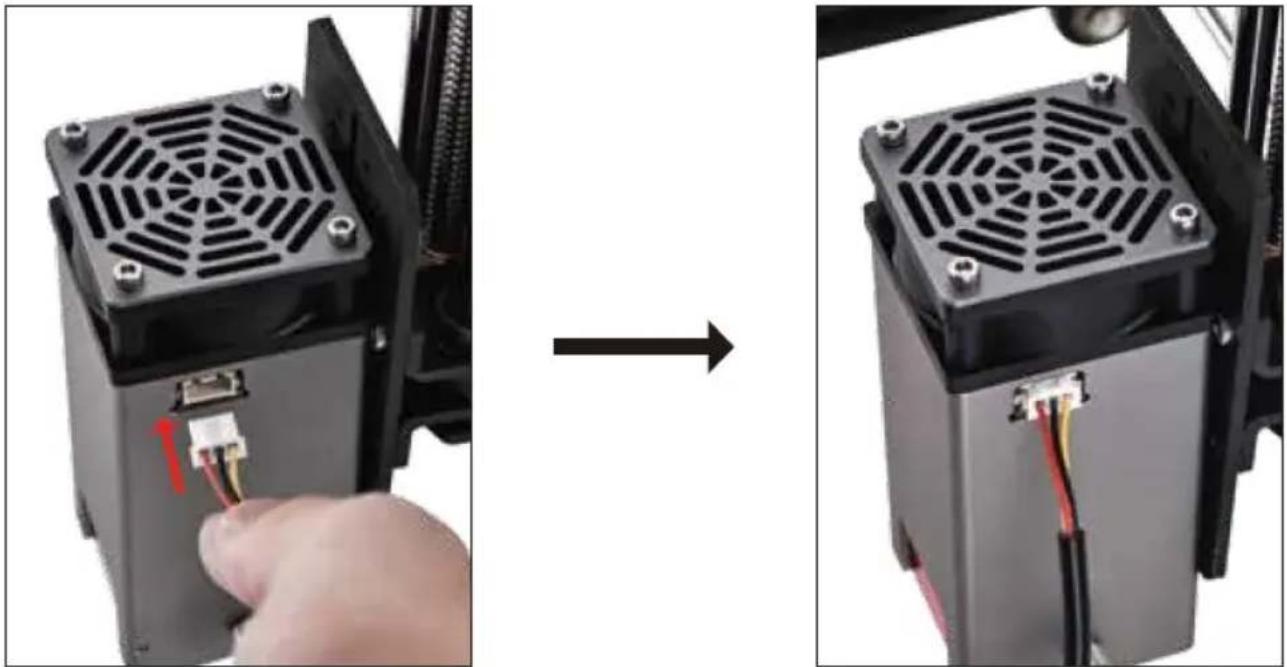

Βήμα 5: Συνδέστε το καλώδιο 3 ακίδων

1. Συνδέστε το καλώδιο 3 ακίδων (κόκκινο, μαύρο, κίτρινο) στη διεπαφή της μονάδας λέιζερ.

2. Συνδέστε το άλλο άκρο του καλωδίου στον πίνακα ελέγχου του μηχανήματος σας, όπως φαίνεται στο διάγραμμα.

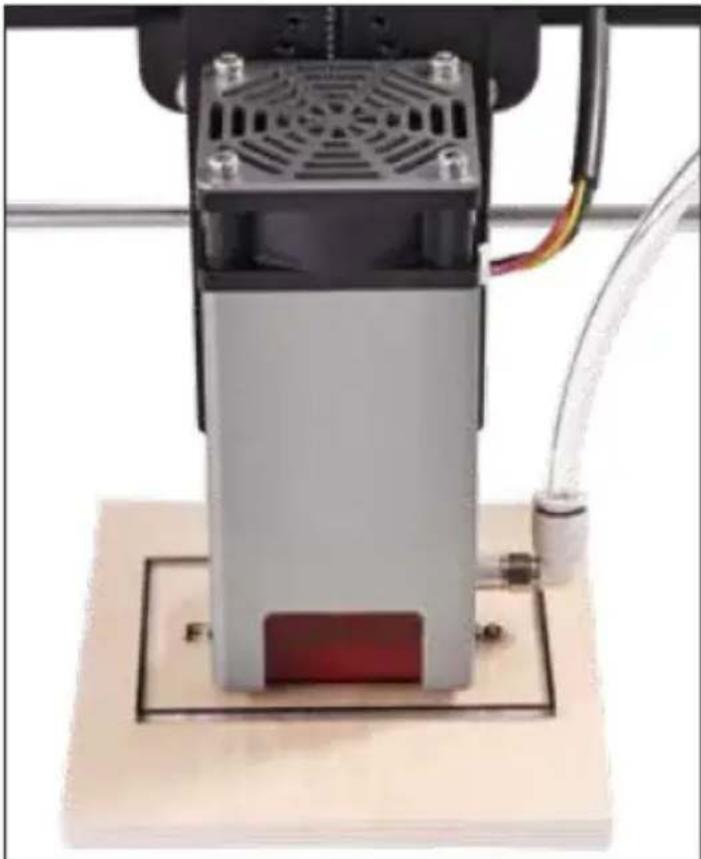

Βήμα 6: Προσαρμόστε την εστίαση λέιζερ

1. Τοποθετήστε την πλάκα σταθερής εστίασης 6 mm απευθείας κάτω από την κεφαλή λέιζερ.

2. Βεβαιωθείτε ότι η πλάκα αγγίζει τόσο την κεφαλή του λέιζερ όσο και το αντικείμενο χάραξης.

3. Μόλις ρυθμιστεί η σωστή εστίαση, αφαιρέστε την πλάκα σταθερής εστίασης.

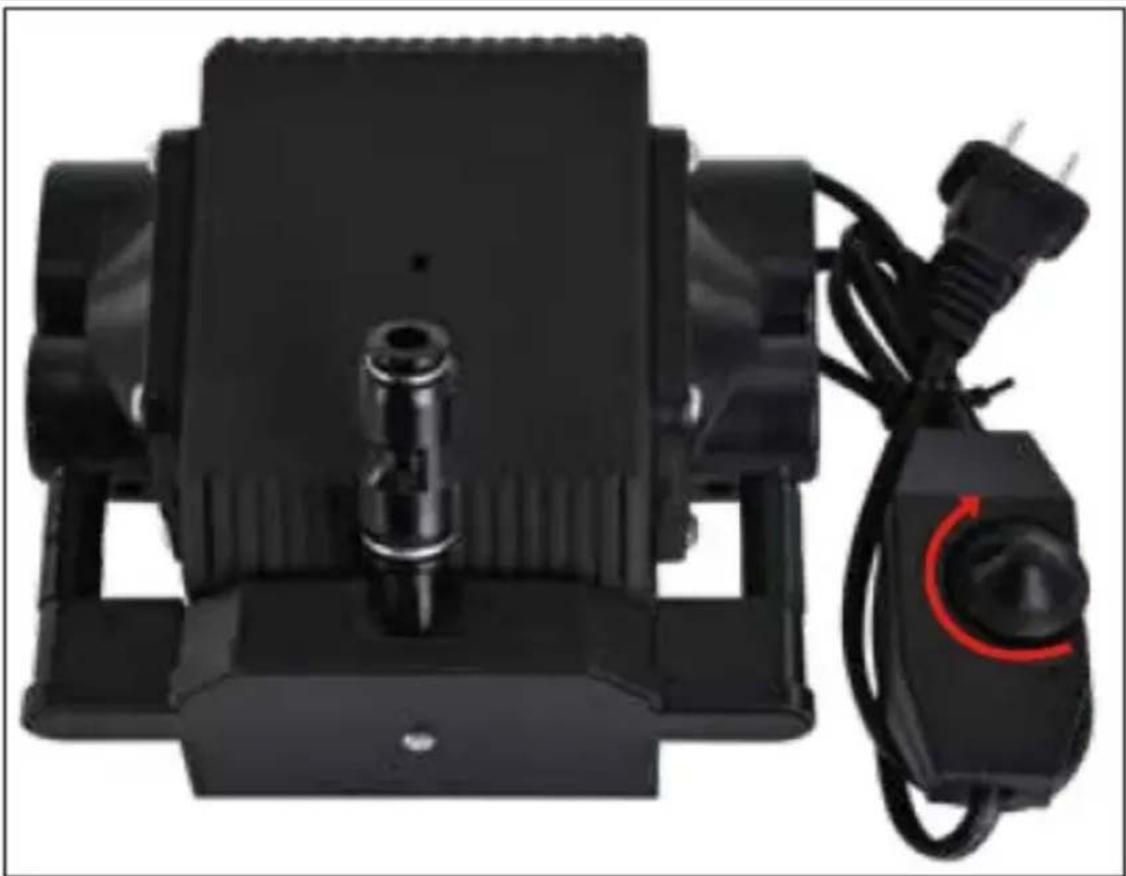

Βήμα 7: Ενεργοποιήστε την αντλία αέρα

1. Συνδέστε την αντλία αέρα σε τροφοδοτικό.
2. Γυρίστε το διακόπτη στη θέση "ΟΝ".
3. Ρυθμίστε την ισχύ της αντλίας αέρα όπως χρειάζεται.

- Χρήση στήλης διαχωριστή: Εάν χρειάζεται, μπορείτε να χρησιμοποιήσετε μια βίδα Μ3*16 μέσω της στήλης διαχωριστή για να ασφαλίσετε περαιτέρω τη μονάδα λέιζερ.

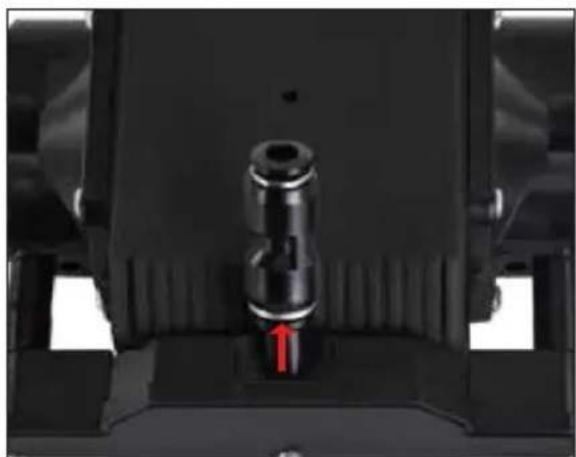

- Αφαίρεση τραχείας: Για να αφαιρέσετε την τραχεία, πιέστε τον προσαρμογέα προς τα μέσα κατά 1 mm και μετά αποσυνδέστε την τραχεία, όπως φαίνεται στο διάγραμμα.
