SBS-LEM-40ML - Lasermodul STEINBERG - Kostenlose Bedienungsanleitung

Produkttyp	Lasermodul
Modell	SBS-LEM-40ML
Nennspannung	230 V, 50 Hz
Nennleistung (elektrisch)	40 W
Laserleistung	10 000 mW (10 W)
Maximale Gravurgeschwindigkeit	120 mm/min
Steuerungsschnittstelle	3 Pins (12 V, GND, PWM)
Innendurchmesser der Luftdüse	3,5 mm
Maximale Luftdurchflussrate	30 L/min
Abmessungen (L x B x H)	170 x 120 x 70 mm
Gewicht	1,5 kg
Enthaltenes Zubehör	Luftpumpe, Adapter, 3-poliges Kabel, Gasschlauch, Fokussierplatte 6 mm, Abstandsstange, M3x10 Schrauben
Fokussierung	Feste Fokussierplatte 6 mm
Stromversorgung Luftpumpe	230 V, 50 Hz (über Netzadapter)
Wartung	Reinigen Sie regelmäßig die Luftdüse und die Linse mit einem weichen, trockenen Tuch.
Sicherheit	Verwenden Sie geeignete Laserschutzbrillen. Nicht direkt in den Strahl blicken.
Ersatzteile verfügbar	Luftpumpe, Verbindungskabel, Gasschlauch, Adapter, Fokussierplatte
Reparierbarkeit	Modul vom Benutzer austauschbar. Bei komplexen Reparaturen wenden Sie sich an den Steinberg-Kundendienst.

Häufig gestellte Fragen - SBS-LEM-40ML STEINBERG

Wie installiere ich das Lasermodul SBS-LEM-40ML auf meiner Maschine?

Befestigen Sie das Lasermodul mit den mitgelieferten M3x10 Schrauben am Schlitten Ihrer Maschine. Verbinden Sie das 3-polige Kabel (rot, schwarz, gelb) mit der Schnittstelle des Moduls und Ihrer Steuerplatine.

Wie stelle ich den Fokus des Lasers ein?

Legen Sie die feste Fokussierplatte 6 mm unter den Laserkopf, zwischen Kopf und Werkstück. Stellen Sie die Höhe ein, bis die Platte beide Oberflächen berührt, und entfernen Sie sie dann.

Wie hoch ist die Laserleistung und kann sie eingestellt werden?

Die maximale Laserleistung beträgt 10 W. Sie ist über das PWM-Signal (gelbes Kabel) Ihrer Steuerplatine von 0 bis 100 % einstellbar.

Muss ich eine Luftpumpe mit diesem Modul verwenden?

Ja, eine Luftpumpe ist erforderlich, um Gravurrückstände wegzublasen und den Arbeitsbereich zu kühlen. Sie ist im Kit enthalten.

Wie schließe ich die Luftpumpe an das Lasermodul an?

Schließen Sie ein Ende des Gasschlauchs an die Düse der Pumpe und das andere Ende an die Luftdüse des Lasermoduls an. Schalten Sie die Pumpe ein und stellen Sie die Durchflussrate nach Bedarf ein.

Was tun, wenn der Laser keinen Strahl abgibt?

Überprüfen Sie die Verbindungen des 3-poligen Kabels (12V, GND, PWM). Stellen Sie sicher, dass die Versorgungsspannung korrekt ist und das PWM-Signal aktiv ist. Testen Sie ggf. mit einem anderen Steuerausgang.

Wie entferne ich den Gasschlauch vom Lasermodul?

Drücken Sie den Adapter des Moduls etwa 1 mm nach innen, ziehen Sie dann vorsichtig am Schlauch, um ihn zu lösen.

Welches Zubehör wird mit dem Lasermodul mitgeliefert?

Das Kit enthält: Lasermodul, Luftpumpe, Netzadapter, 3-poliges Kabel, Gasschlauch, Fokussierplatte 6 mm, Abstandsstange und M3x10 Schrauben.

Wie reinige ich das Lasermodul?

Reinigen Sie regelmäßig die Luftdüse und die Ausgangslinse mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Lösungsmittel, die die Optik beschädigen könnten.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie eine geeignete Laserschutzbrille für die Wellenlänge. Blicken Sie niemals direkt in den Strahl. Stellen Sie sicher, dass die Maschine gut belüftet ist und die Luftpumpe während des Betriebs arbeitet.

BEDIENUNGSANLEITUNG SBS-LEM-40ML STEINBERG

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

des Parameters Beschreibung	des Parameters Wert
Produktname	Laser-Modul
Modell	SBS-LEM-40ML
Nennspannung [V] / Frequenz [Hz]	230 / 50
Nennleistung [W]	40
Maximale Geschwindigkeit [mm/min]	120
Ausgangsspannung/Ampere	3-polig (12 V, GND, PWM)
Laserleistung [mW]	10000
Innendurchmesser der Luftdüse [mm]	3,5
Max. Durchflussmenge [L/min]	30
Abmessungen [Breite x Tiefe x Höhe; mm]	170 x 120 x 70
Gewicht [kg]	1,5

5

6

7

DE

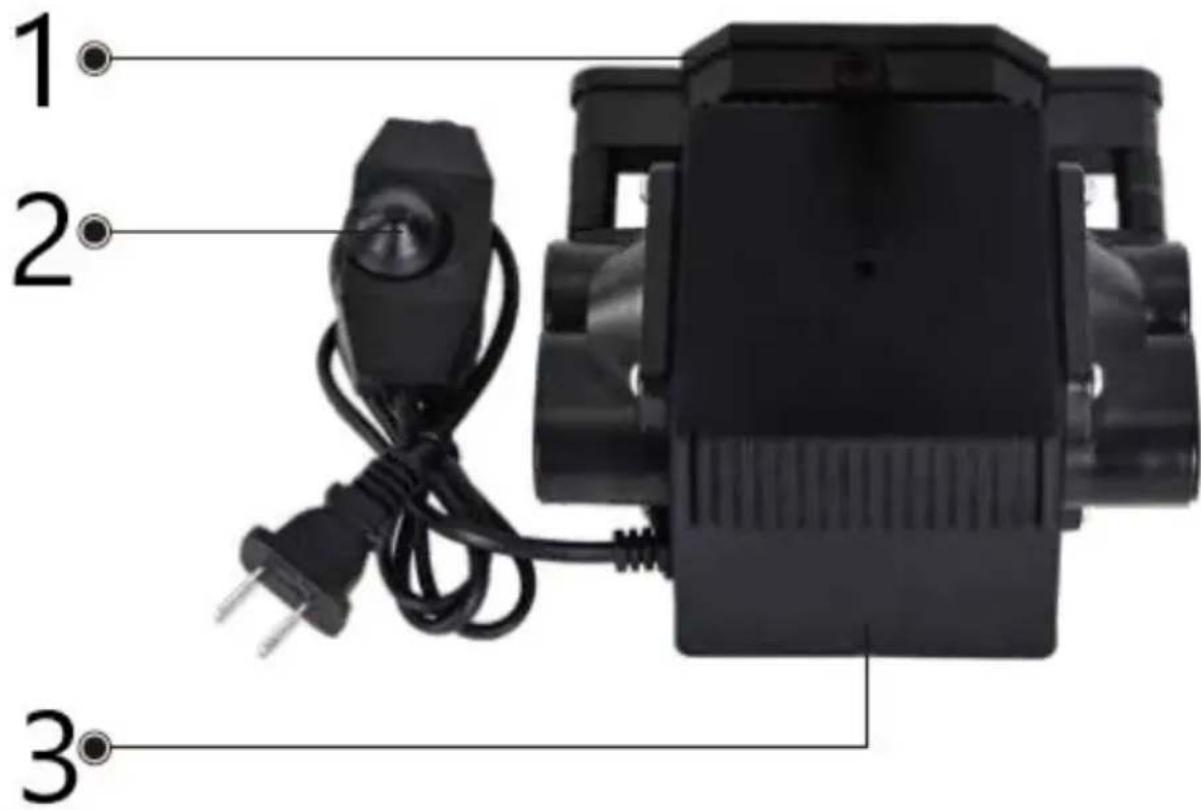

1	Gas-Nippel
2	Schalterknopf
3	Luftpumpen-Kit

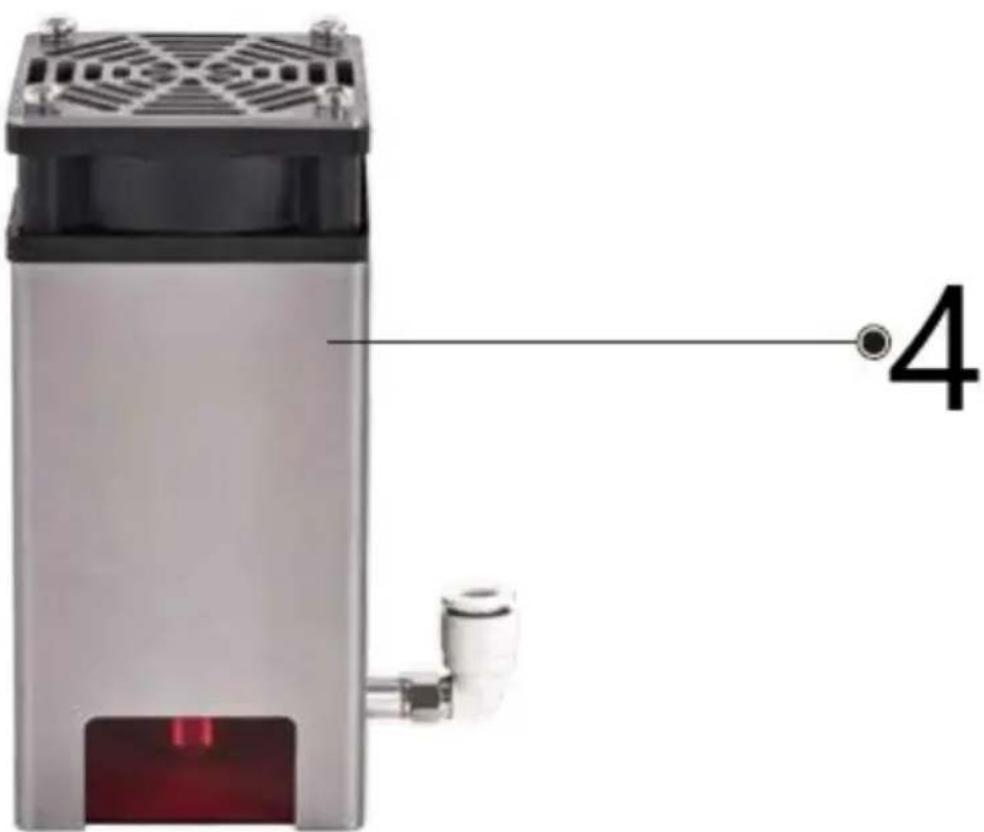

4	Laser-Modul

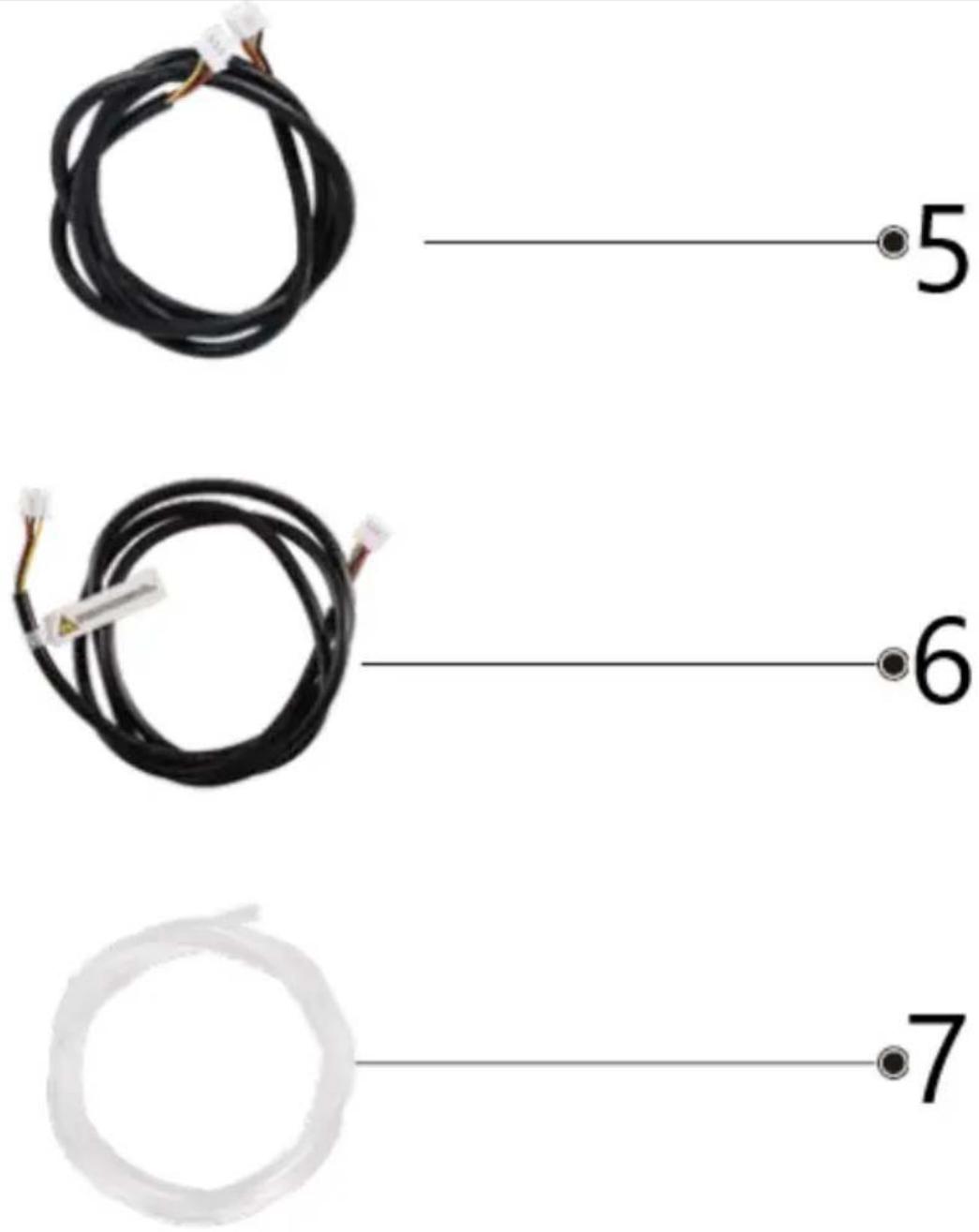

5	Verbindungskabel (Kreuz)
6	Verbindungskabel (Durchgang)
7	Gasrohr

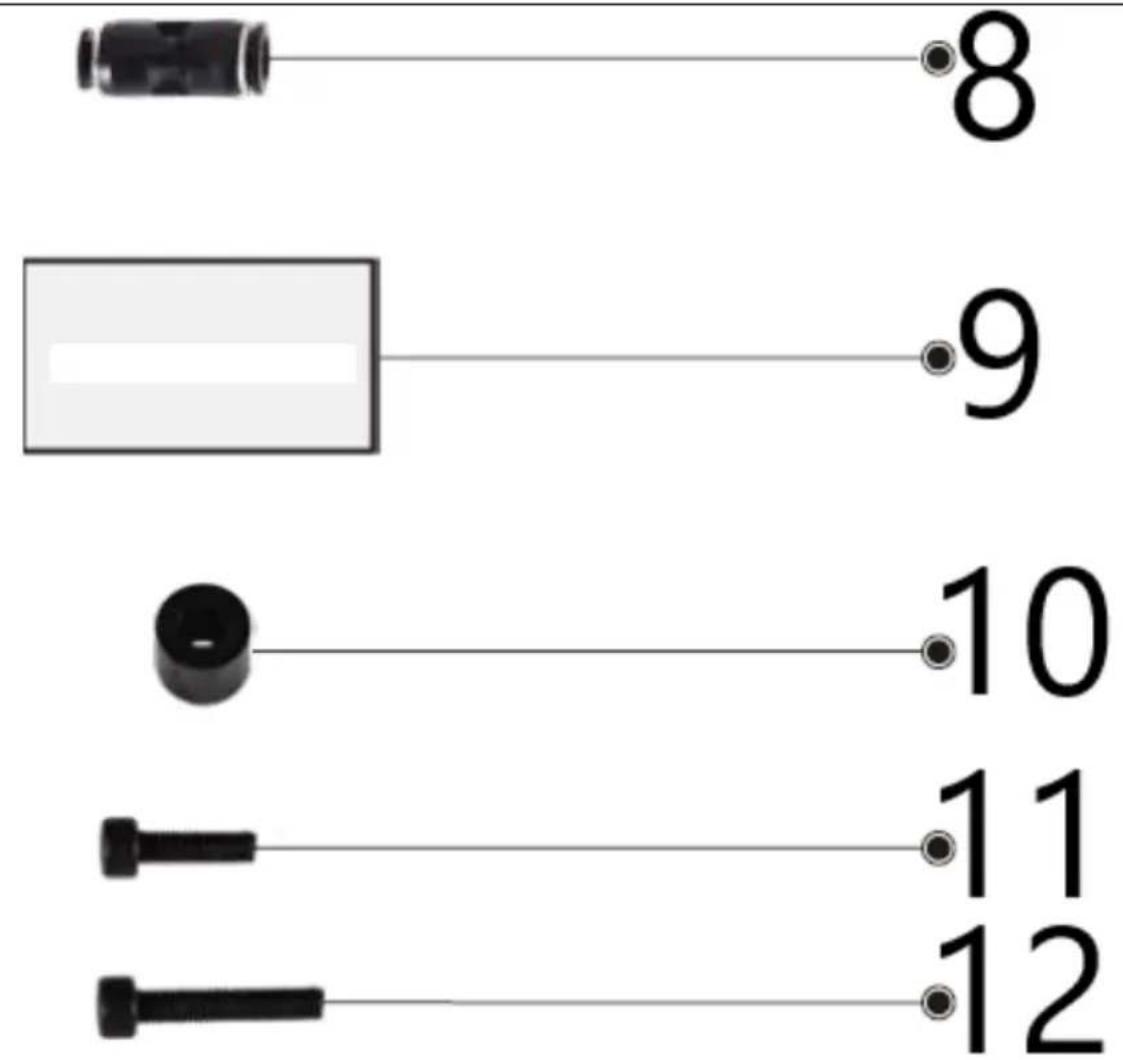

8	Adapter
9	6mm Fixfokusplatte
10	Abstandshaltersäule
11	Schraube M3*10

Installation und Betrieb

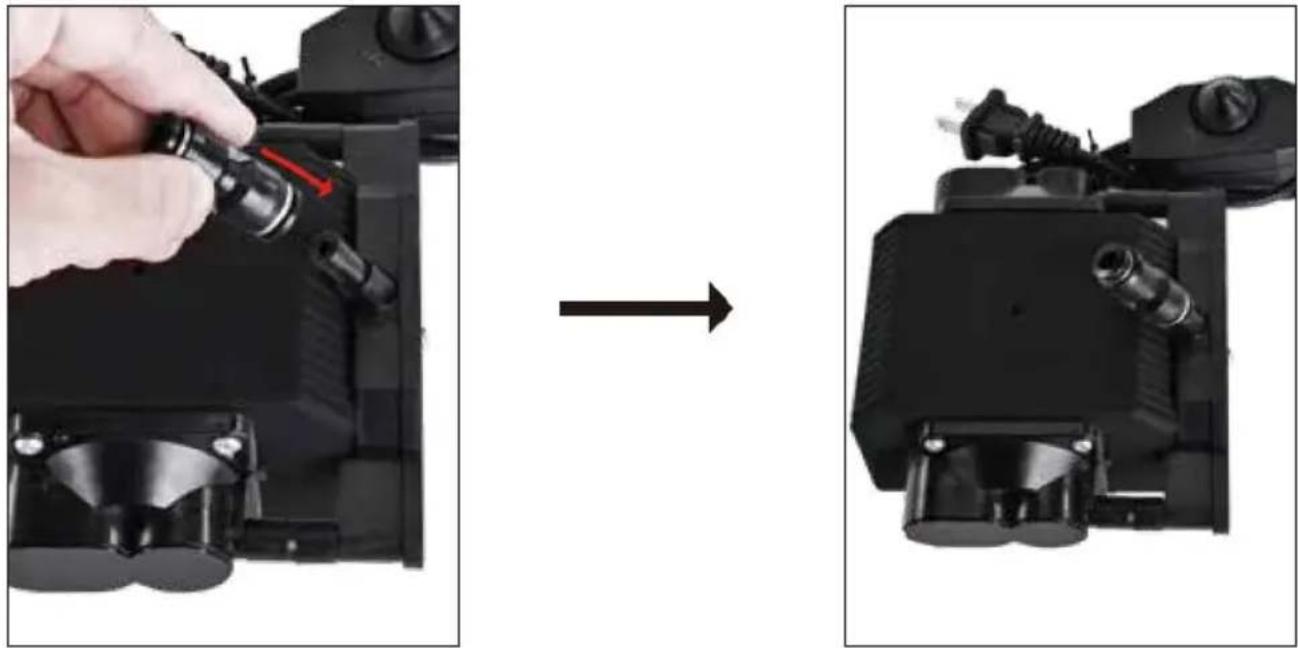

Schritt 1: Auspacken des Luftpumpen-Kits und der Teile

1. Öffnen Sie die Verpackung.
2. Entfernen Sie den Luftpumpensatz und alle anderen Komponenten.
3. Stecken Sie den Adapter in den Anschluss an der Luftpumpe, wie in der Abbildung gezeigt.

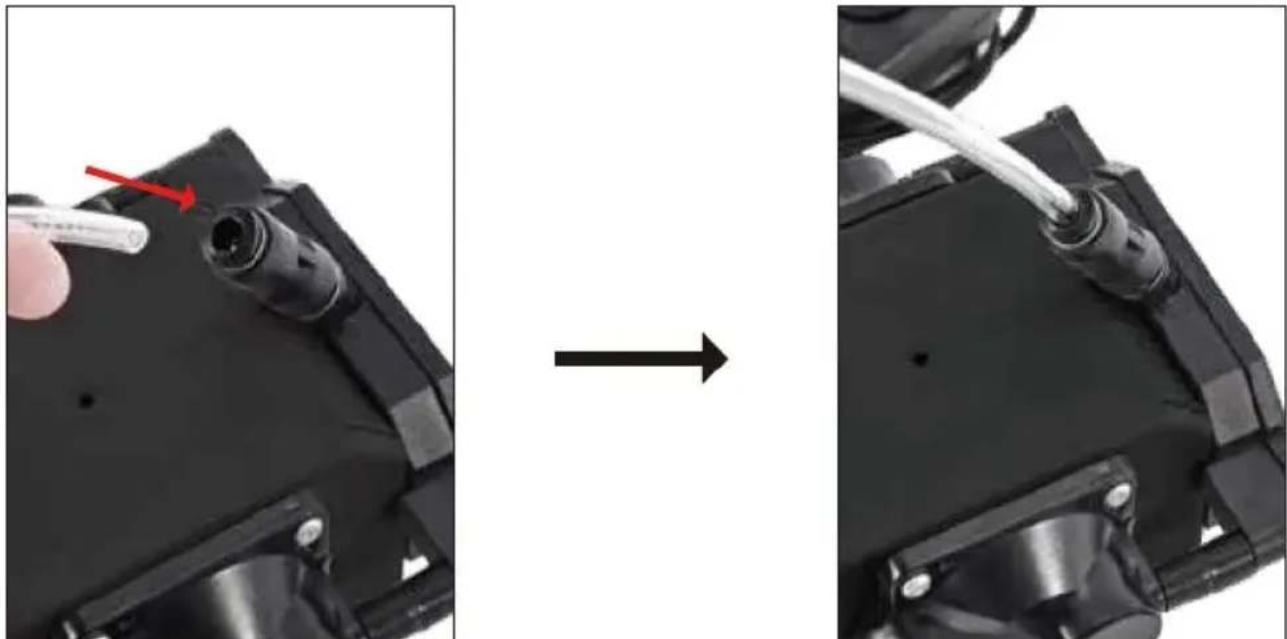

Schritt 2: Verbinden Sie die Trachea mit der Luftpumpe

1. Suchen Sie die Luftdüse an der Luftpumpe.
2. Verbinden Sie ein Ende der Trachea mit der Luftdüse, wie in der Abbildung gezeigt.

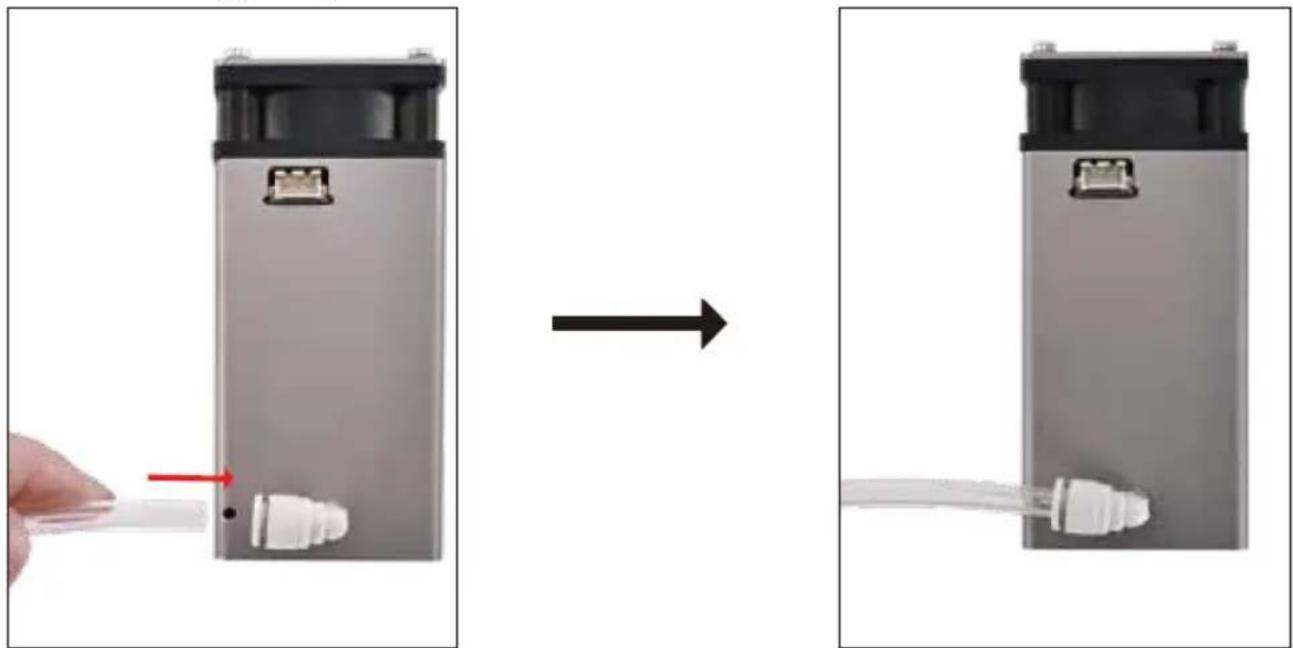

Schritt 3: Anschließen der Trachea an das Lasermodul

1. Suchen Sie die Luftdüse am Lasermodul.
2. Befestigen Sie das andere Ende der Trachea an diesem Stutzen, wie in der Abbildung gezeigt.

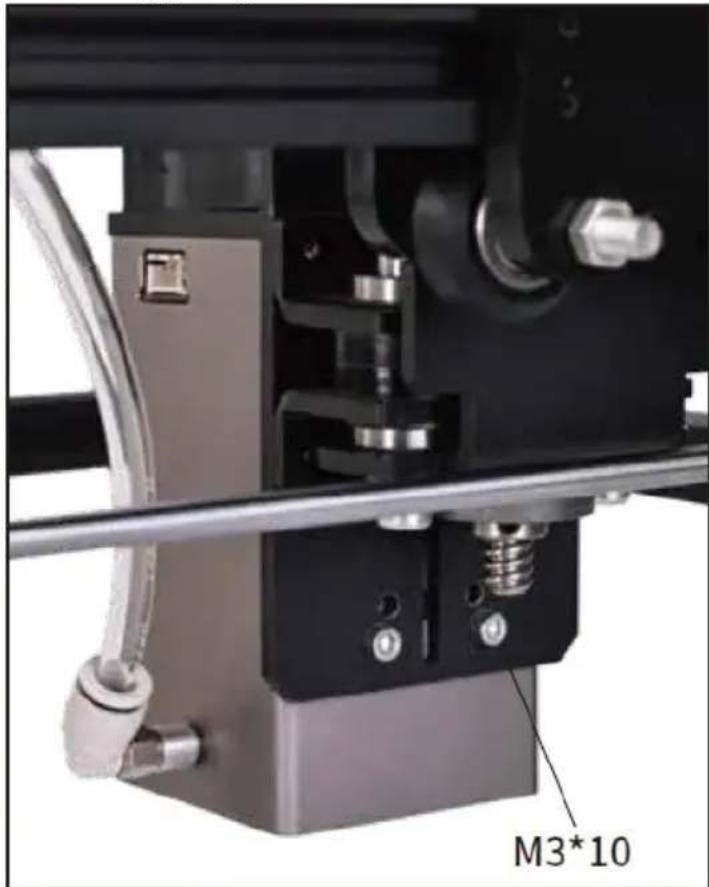

Schritt 4: Befestigen Sie das Lasermodul an der Maschine

1. Befestigen Sie das Lasermodul mit M3*10-Schrauben sicher an der Maschine, wie in der Abbildung gezeigt.

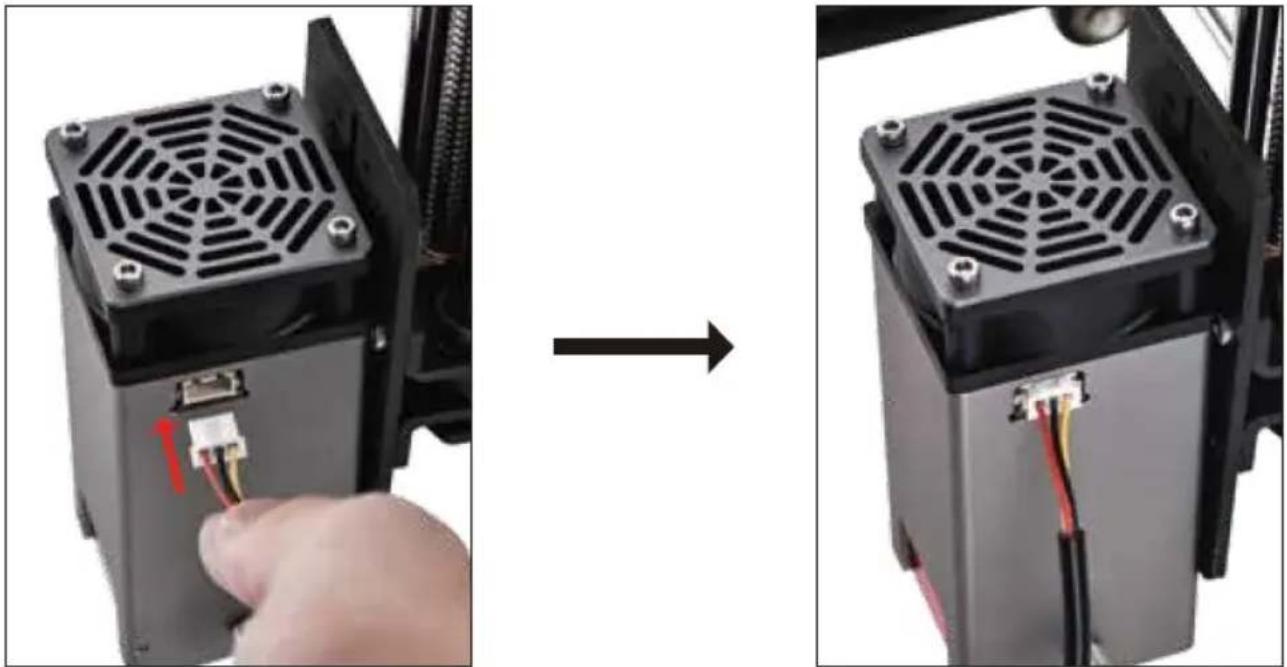

Schritt 5: Anschließen des 3-poligen Kabels

1. Schließen Sie das 3-polige (rot, schwarz, gelb) Kabel an die Schnittstelle des Lasermoduls an.

2. Schließen Sie das andere Ende des Kabels an die Steuerplatine Ihrer Maschine an, wie in der Abbildung gezeigt.

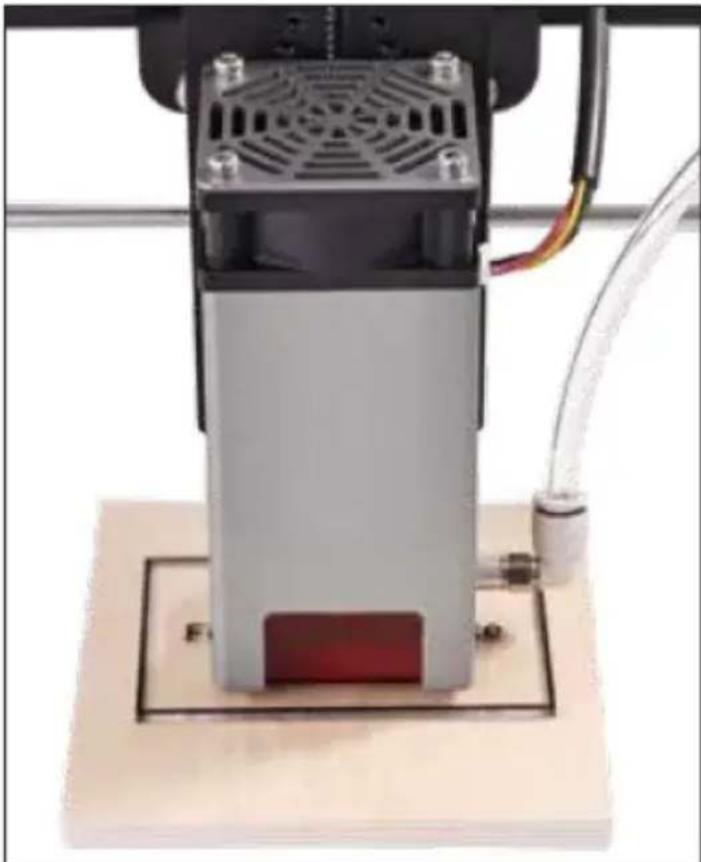

Schritt 6: Einstellen des Laserfokus

1. Legen Sie die 6-mm-Fixfokusplatte direkt unter den Laserkopf.
2. Stellen Sie sicher, dass die Platte sowohl den Laserkopf als auch das zu gravierende Objekt berührt.
3. Sobald die richtige Schärfe eingestellt ist, entfernen Sie die Fixfokusplatte.

Schritt 7: Einschalten der Luftpumpe

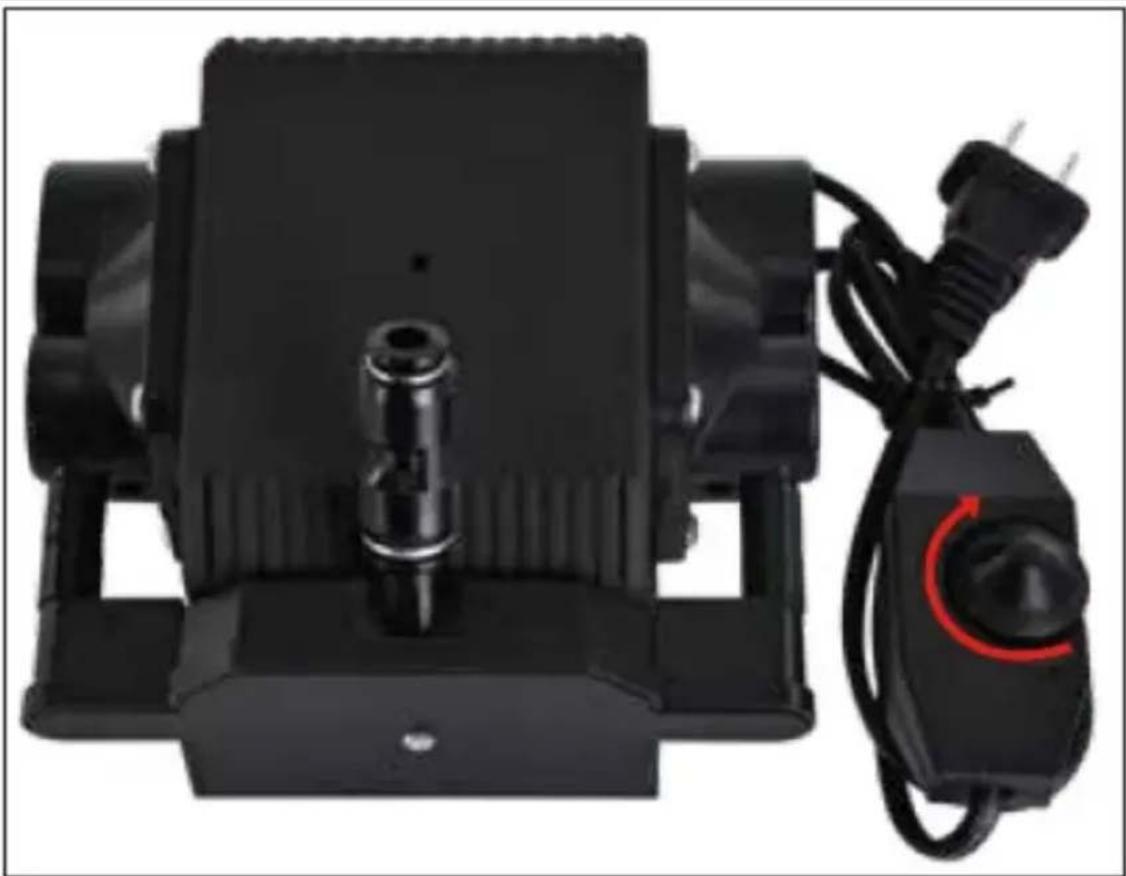

1. Schließen Sie die Luftpumpe an eine Stromquelle an.
2. Schalten Sie den Schalter in die Position "ON".
3. Stellen Sie die Leistung der Luftpumpe nach Bedarf ein.

• Verwendung von Abstandshaltern: Bei Bedarf können Sie das Lasermodul mit einer M3*16-Schraube durch die Distanzsäule zusätzlich sichern.

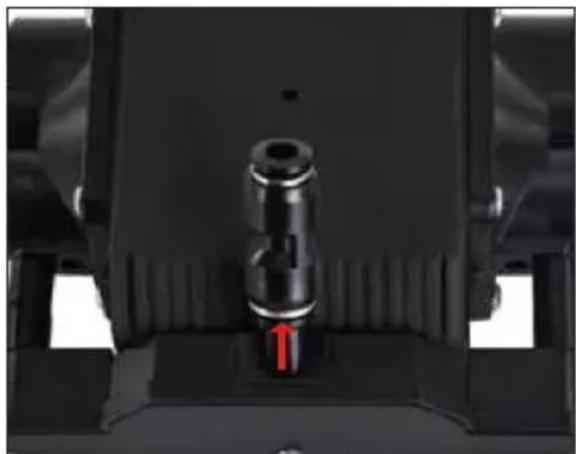

• Trachea entfernen: Um die Trachea zu entfernen, drücken Sie den Adapter 1 mm nach innen und lösen Sie dann die Trachea, wie in der Abbildung gezeigt.
