Dati tecnici
| del parametro descrizione | del parametro valore |
| Nome del prodotto | Modulo laser |
| Modello | SBS-LEM-40ML |
| Tensione nominale [V] / Frequenza [Hz] | 230 / 50 |
| Potenza nominale [W] | 40 |
| Velocità massima [mm/min] | 120 |
| Tensione di uscita/ampere | 3 poli (12 V, GND, PWM) |
| Potenza laser [mW] | 10000 |
| Diametro interno dell'ugello dell'aria [mm] | 3,5 |
| Portata massima [L/min] | 30 |
| Dimensioni [Larghezza x Profondità x Altezza; mm] | Dimensioni: 170x120x70 |
| Peso [kg] | 1,5 |
5
6
7
other

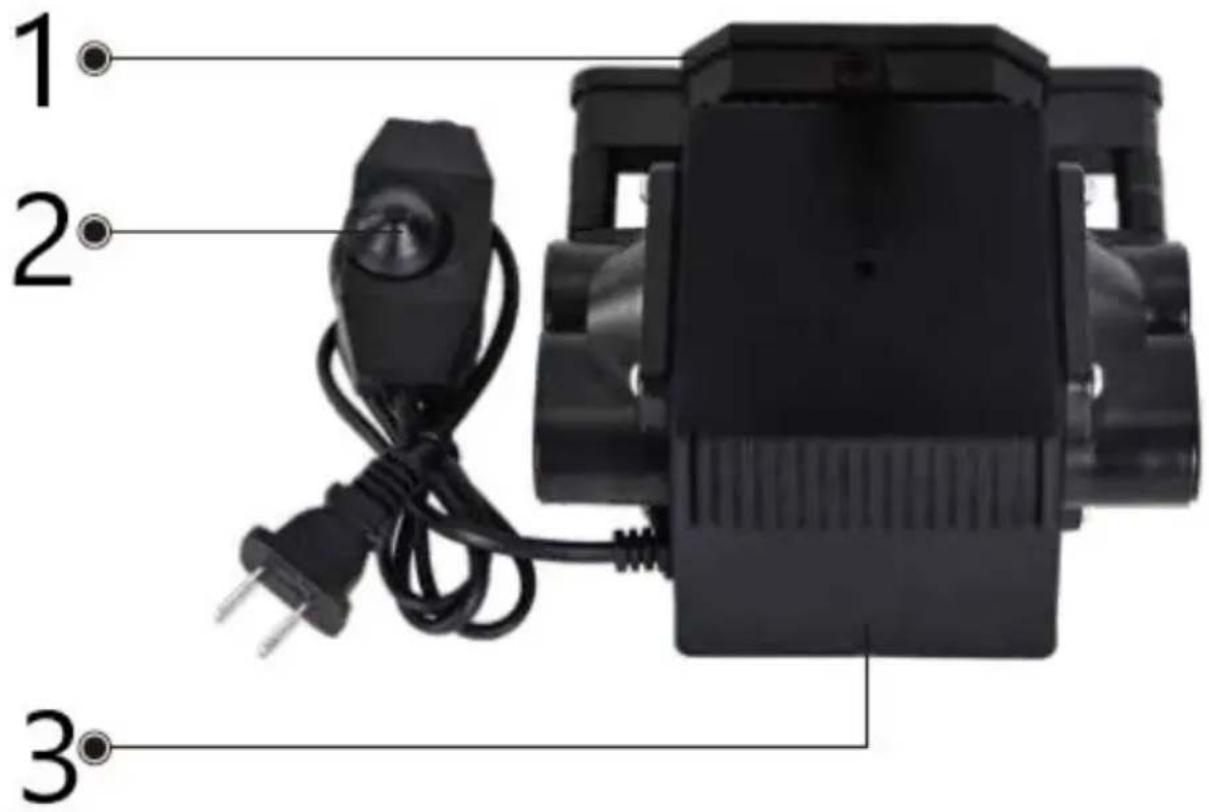

| Item | Value | |---|---| | 1 | 8 | | 2 | 9 | | 3 | 10 | | 4 | 11 | | 5 | 12 || 1 | Nipplo del gas |
| 2 | Manopola dell'interruttore |
| 3 | Kit pompa aria |

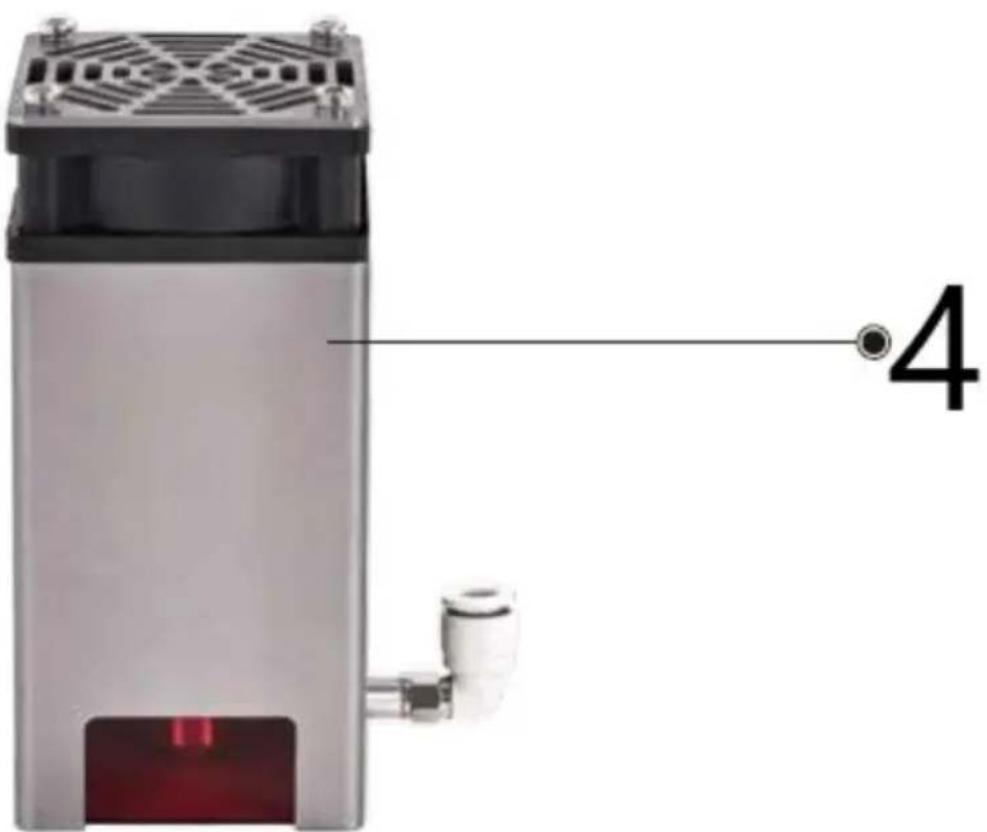

| 4 | Modulo laser |
| 5 | Filo di collegamento (croce) |

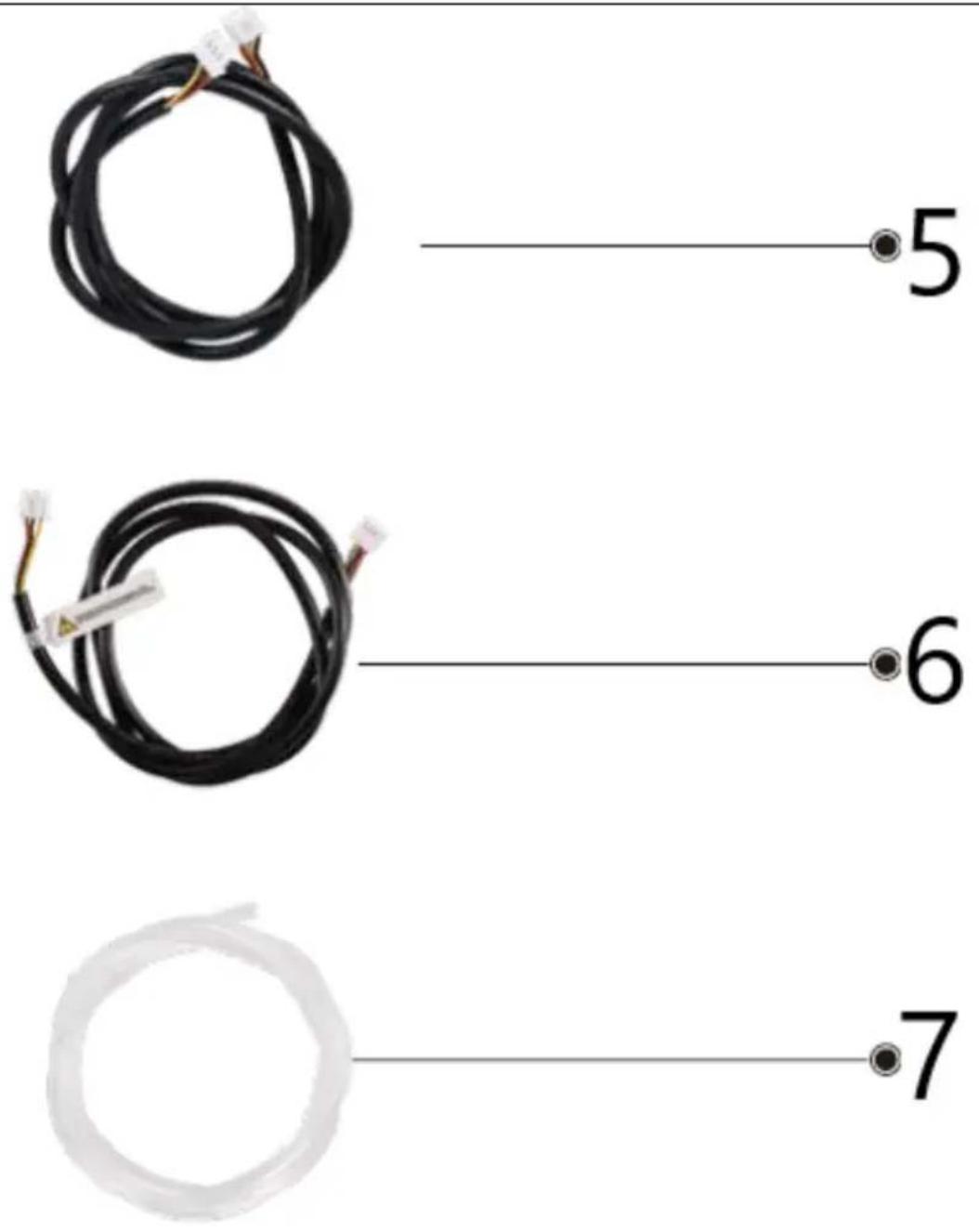

| 6 | Cavo di collegamento (passante) |
| 7 | Tubo del gas |
| 8 | Adattatore |
| 9 | Piastra di messa a fuoco fissa da 6 mm |
| 10 | Colonna distanziatrice |
| 11 | Vite M3*10 |
Installazione e funzionamento
Fase 1: Disimballare il kit della pompa dell'aria e le parti
- Aprire il pacco.
- Rimuovere il kit della pompa dell'aria e tutti gli altri componenti.

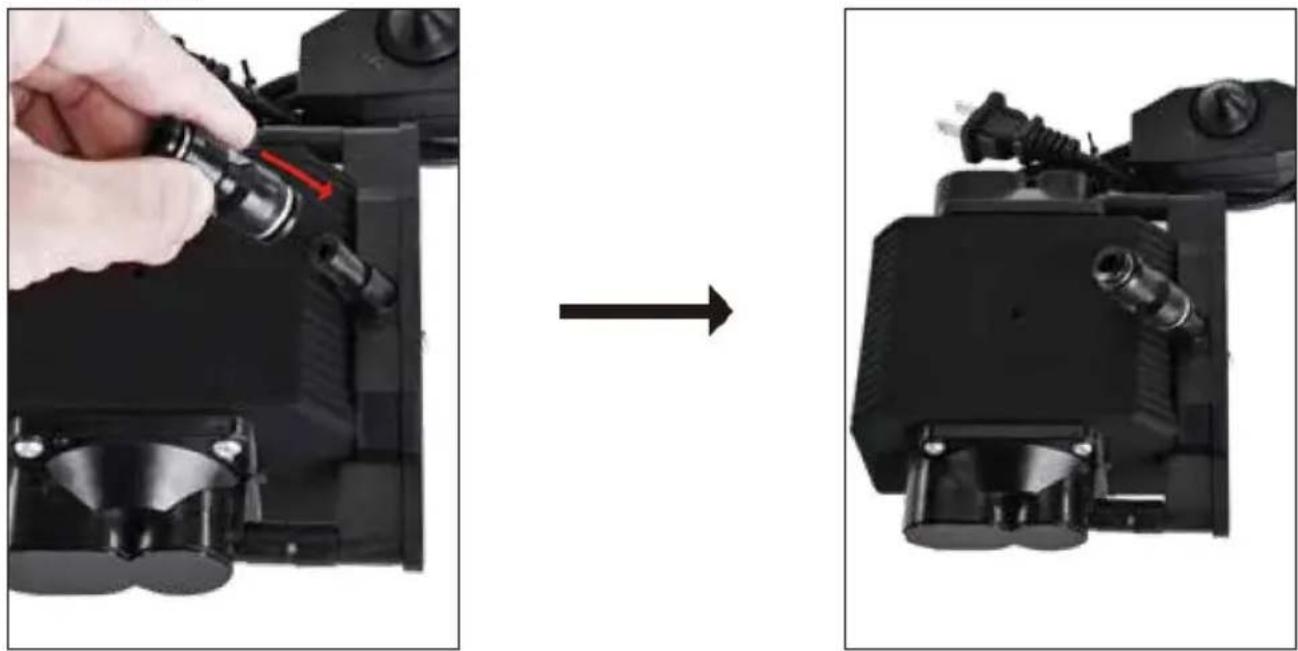

- Inserire l'adattatore nella porta della pompa dell'aria, come mostrato nello schema.
Fase 2: Collegare la trachea alla pompa dell'aria

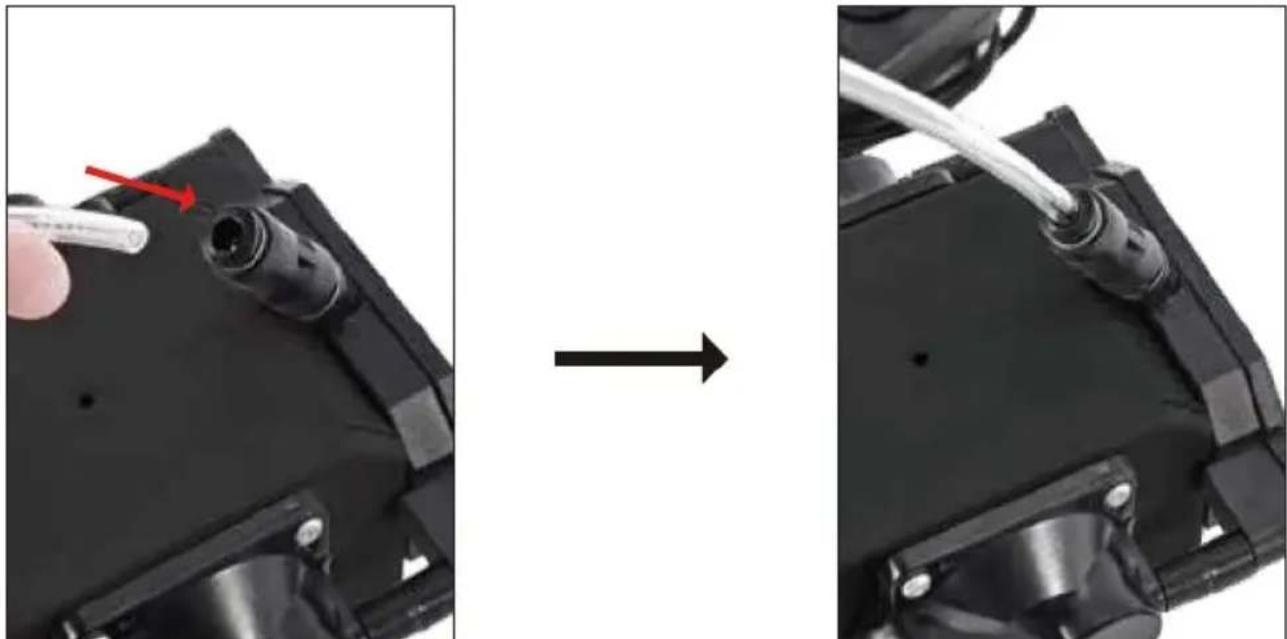

- Individuare l'ugello dell'aria sulla pompa dell'aria.
- Collegare un'estremità della trachea all'ugello dell'aria, come mostrato nello schema.

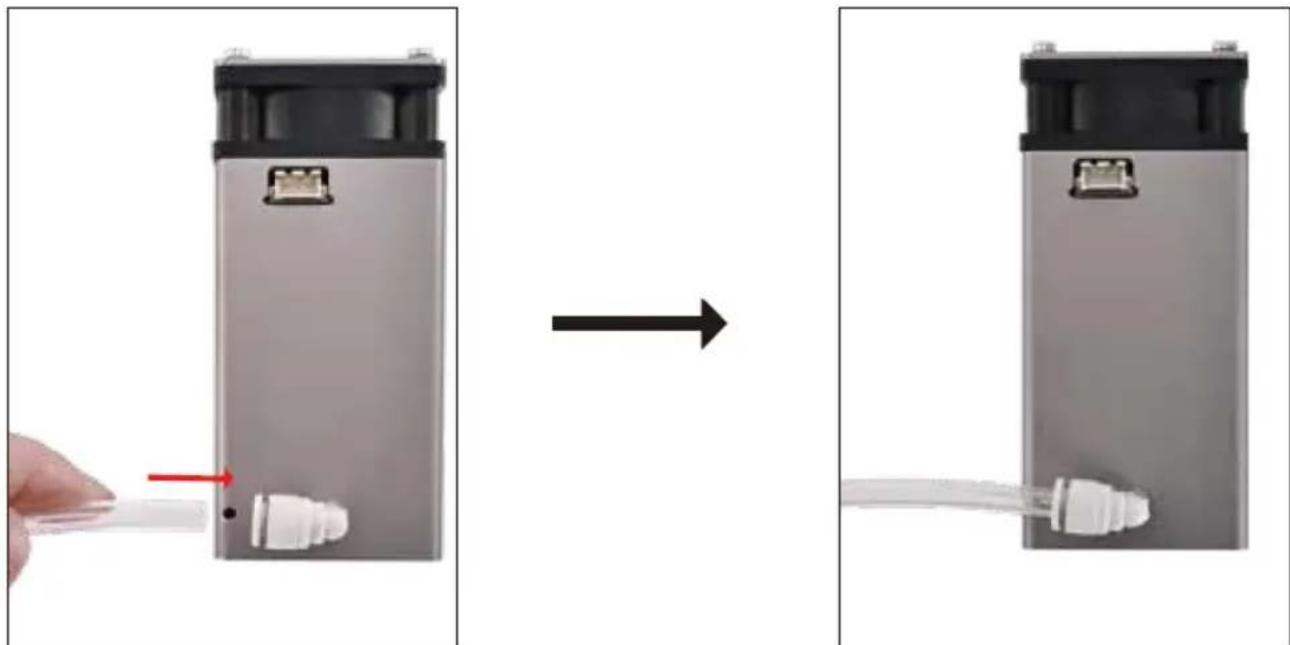

- Trovare l'ugello dell'aria sul modulo laser.
- Collegare l'altra estremità della trachea a questo ugello, come mostrato nello schema.
Fase 4: Collegare il modulo laser alla macchina

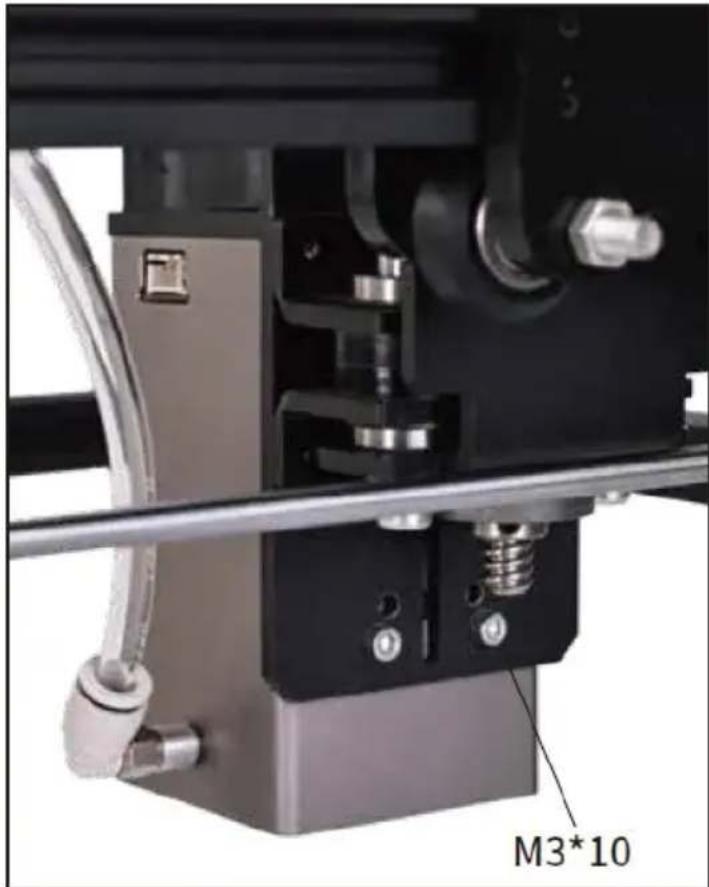

- Utilizzare viti M3*10 per fissare saldamente il modulo laser alla macchina, come mostrato nello schema.
Passaggio 5: collegare il cavo a 3 pin
-

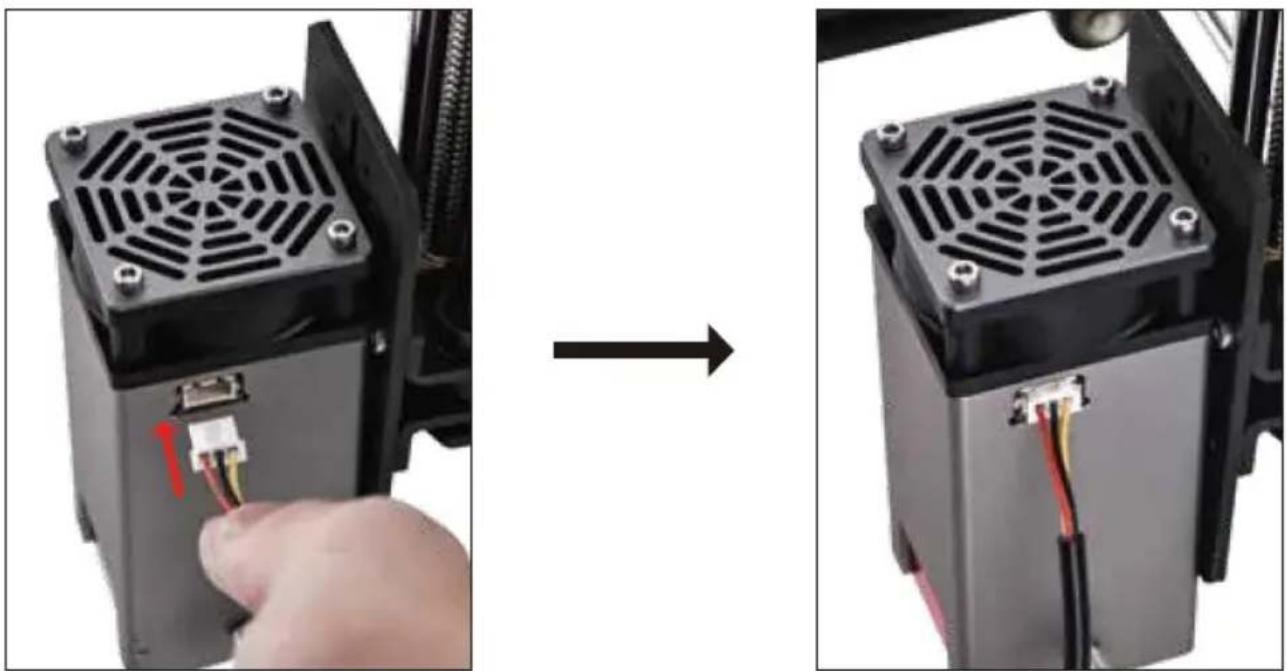

Collegare il cavo a 3 pin (rosso, nero, giallo) all'interfaccia del modulo laser.
-
Collegare l'altra estremità del cavo alla scheda di controllo della macchina, come mostrato nello schema.
Fase 6: Regolare la messa a fuoco laser
-

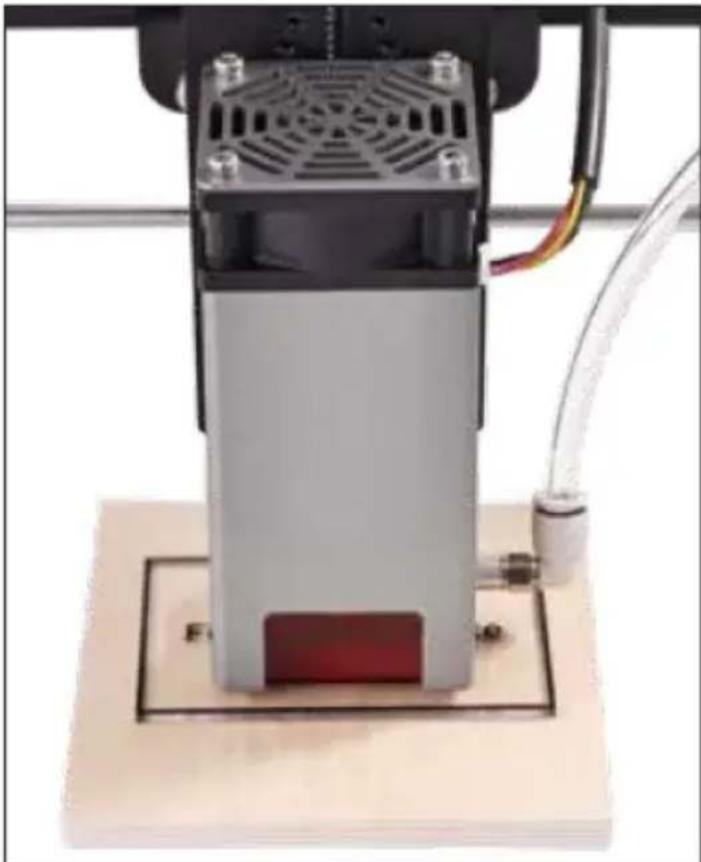

Posizionare la piastra a fuoco fisso da 6 mm direttamente sotto la testina laser.
-
Assicurarsi che la piastra tocchi sia la testina laser sia l'oggetto da incidere.
-
Una volta impostata la messa a fuoco corretta, rimuovere la piastra a fuoco fisso.
Fase 7: Accendere la pompa dell'aria
- Collegare la pompa dell'aria a una fonte di alimentazione.
- Portare l'interruttore in posizione "ON".

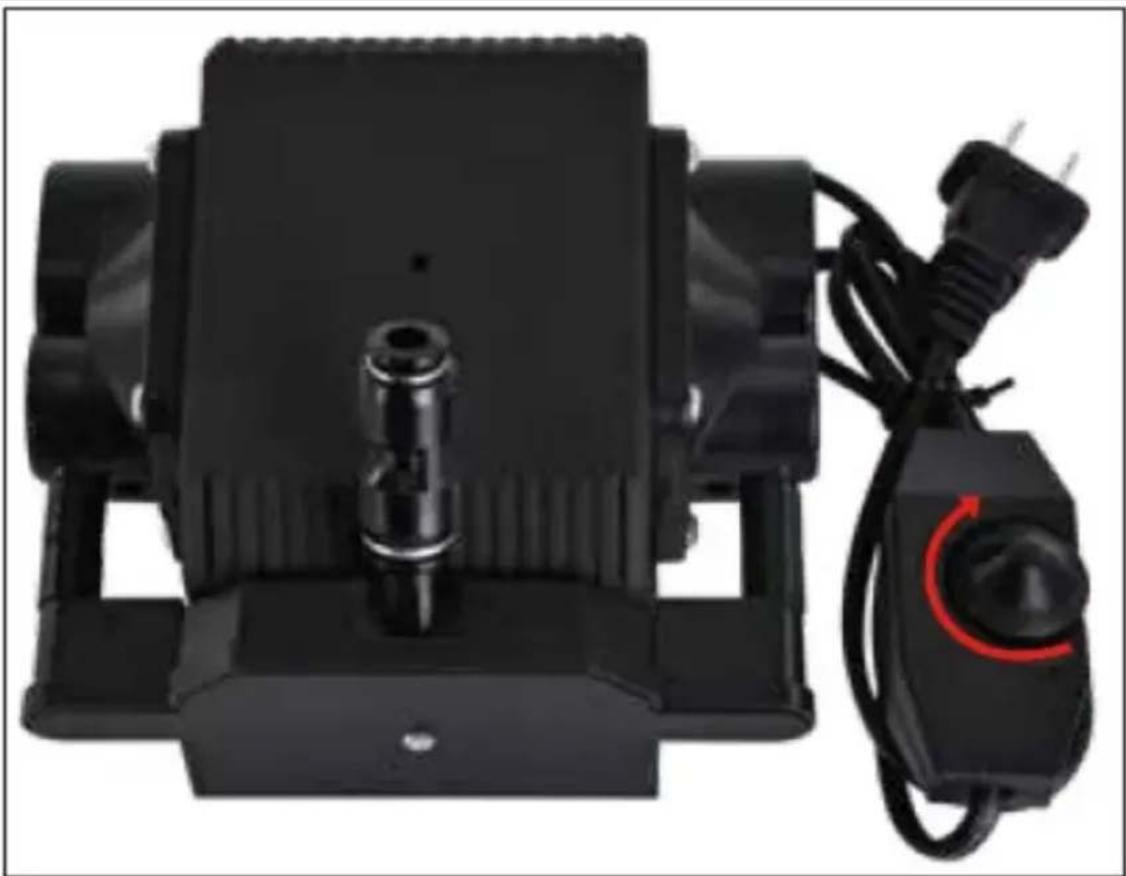

- Regolare la potenza della pompa dell'aria secondo necessità.
- Utilizzo della colonna distanziatrice: se necessario, è possibile utilizzare una vite M3*16 attraverso la colonna distanziatrice per fissare ulteriormente il modulo laser.

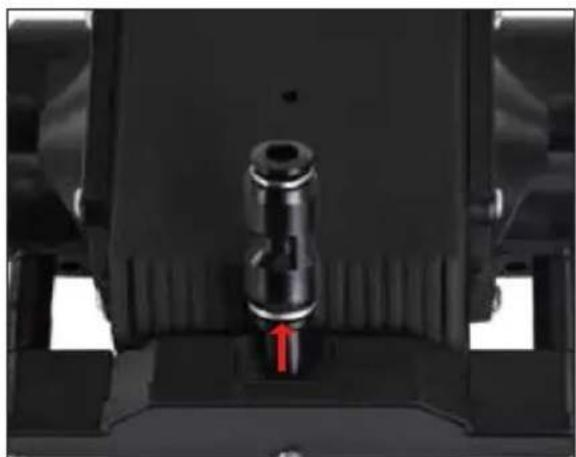

- Rimozione della trachea: per rimuovere la trachea, premere l'adattatore verso l'interno di 1 mm, quindi staccare la trachea, come mostrato nello schema.
