SBS-LEM-40ML - Lasermodul STEINBERG - Gratis brugsanvisning og manual

Produkttype	Lasermodul
Model	SBS-LEM-40ML
Nominel spænding	230 V, 50 Hz
Nominel elektrisk effekt	40 W
Lasereffekt	10 000 mW (10 W)
Maksimal graveringshastighed	120 mm/min
Styringsgrænseflade	3 ben (12 V, GND, PWM)
Indvendig diameter på luftdyse	3,5 mm
Maksimal luftstrøm	30 L/min
Dimensioner (L x D x H)	170 x 120 x 70 mm
Vægt	1,5 kg
Medfølgende tilbehør	Luftpumpe, adapter, 3-bens kabel, gasrør, 6 mm fokuseringsplade, afstandsstolpe, M3x10 skruer
Fokuseringsplade	Fast fokuseringsplade på 6 mm
Luftpumpe strømforsyning	230 V, 50 Hz (via netadapter)
Vedligeholdelse	Rengør regelmæssigt luftdysen og linsen med en blød, tør klud
Sikkerhed	Brug egnede laserbeskyttelsesbriller. Kig ikke direkte ind i strålen.
Reservedele tilgængelige	Luftpumpe, forbindelseskabel, gasrør, adapter, fokuseringsplade
Reparationsevne	Modul kan udskiftes af brugeren. Kontakt Steinbergs kundeservice for komplicerede reparationer.

Ofte stillede spørgsmål - SBS-LEM-40ML STEINBERG

Hvordan installeres lasermodulet SBS-LEM-40ML på min maskine?

Fastgør lasermodulet med de medfølgende M3x10 skruer på maskinens vogn. Tilslut 3-bens kablet (rød, sort, gul) til modulets interface og til dit styrekort.

Hvordan justeres laserens fokus?

Placer den faste fokuseringsplade på 6 mm under laserhovedet, mellem hovedet og emnet. Juster højden, indtil pladen rører begge overflader, og fjern den derefter.

Hvad er lasereffekten, og kan den justeres?

Den maksimale lasereffekt er 10 W. Den kan justeres via PWM-signalet (gul ledning) fra dit styrekort, fra 0 til 100 %.

Skal jeg bruge en luftpumpe med dette modul?

Ja, en luftpumpe er nødvendig for at blæse graveringsrester væk og køle arbejdsområdet. Den er inkluderet i sættet.

Hvordan tilsluttes luftpumpen til lasermodulet?

Tilslut den ene ende af gasrøret til pumpens dyse, og den anden ende til lasermodulets luftdyse. Tænd for pumpen og justér flowet efter behov.

Hvad gør jeg, hvis laseren ikke udsender en stråle?

Kontroller forbindelserne på 3-bens kablet (12V, GND, PWM). Sørg for, at forsyningsspændingen er korrekt, og at PWM-signalet er aktivt. Test med en anden styreudgang, hvis muligt.

Hvordan fjernes gasrøret fra lasermodulet?

Tryk på modulets adapter indad cirka 1 mm, og træk derefter forsigtigt i røret for at afbryde det.

Hvilket tilbehør leveres med lasermodulet?

Sættet indeholder: lasermodul, luftpumpe, netadapter, 3-bens kabel, gasrør, 6 mm fokuseringsplade, afstandsstolpe og M3x10 skruer.

Hvordan rengøres lasermodulet?

Rengør regelmæssigt luftdysen og udgangslinsen med en blød, tør klud. Undgå aggressive opløsningsmidler, der kan beskadige optikken.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Brug laserbeskyttelsesbriller tilpasset bølgelængden. Se aldrig direkte ind i strålen. Sørg for, at maskinen er godt ventileret, og at luftpumpen kører under brug.

BRUGSANVISNING SBS-LEM-40ML STEINBERG

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

værdi beskrivelse	værdi værdi
Produktnavn	Lasermodul
Model	SBS-LEM-40ML
Nominel spænding [V] /Frekvens [Hz]	230 / 50
Nominel effekt[W]	40
Maks. hastighed [mm/min]	120
Udgangsspænding/ampere	3-polet (12 V, GND, PWM)
Lasereffekt [mW]	10000
Luftdysens indre diameter[mm]	3,5
Maks. flowhastighed [L/min]	30
Dimensioner [Bredde x dybde x højde; mm]	170 x 120 x 70
Vægt [kg]	1,5

5

6

7

DA

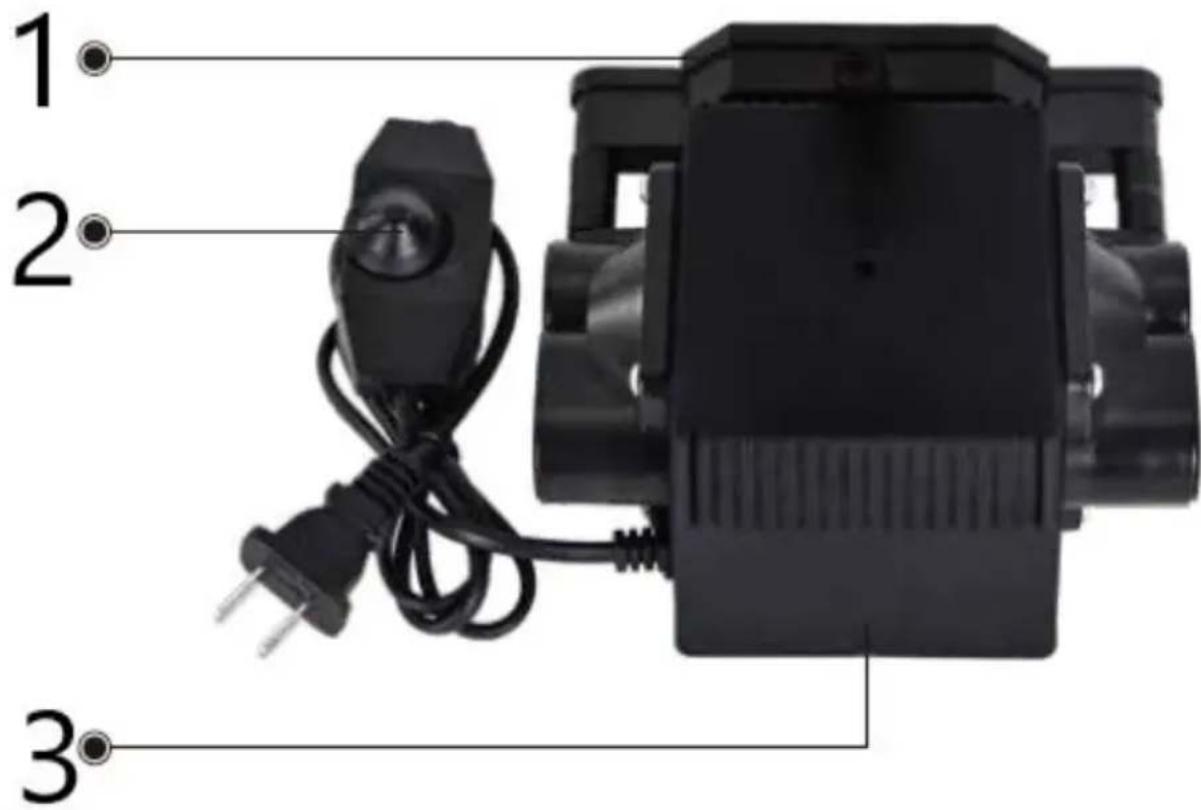

1	Gas-nippel
2	Kontaktknap
3	Luftpumpesæt

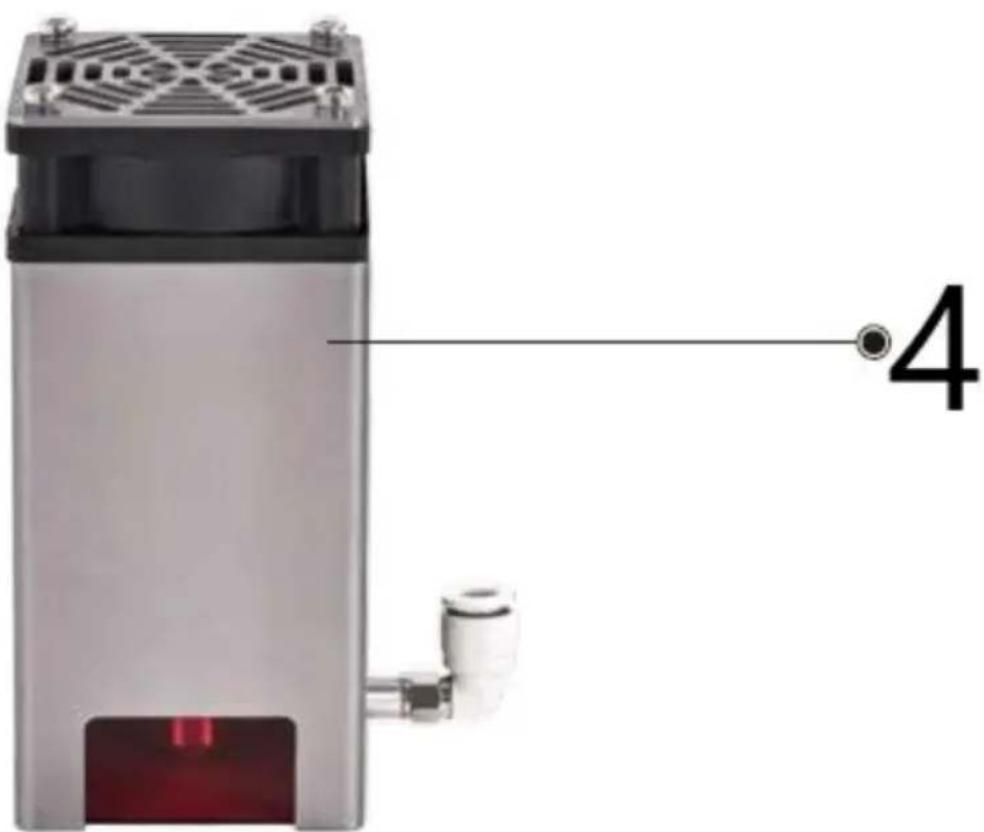

4	Lasermodul

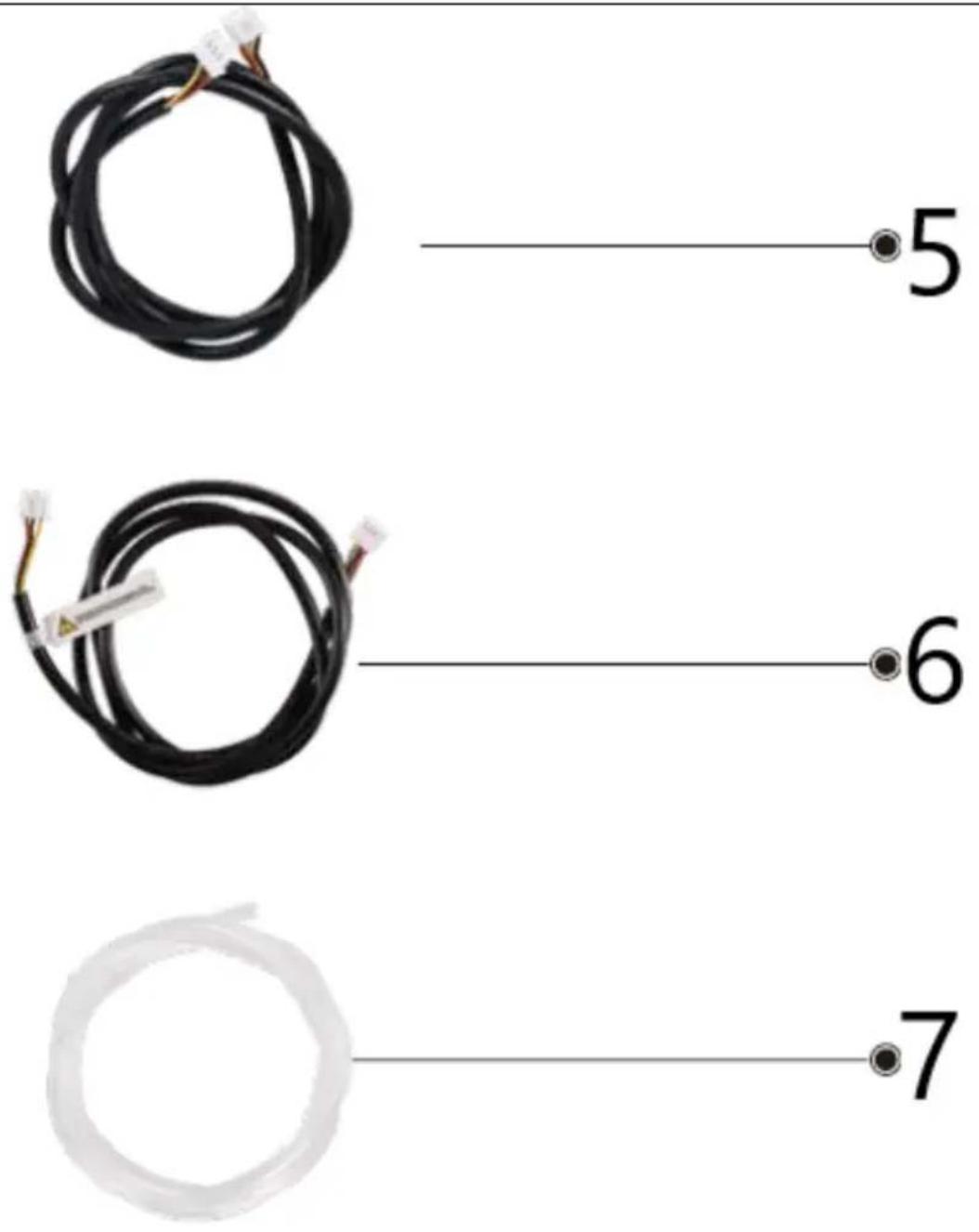

5	Forbindelsesledning (kryds)
6	Forbindelsesledning (pass through)
7	Gasrør

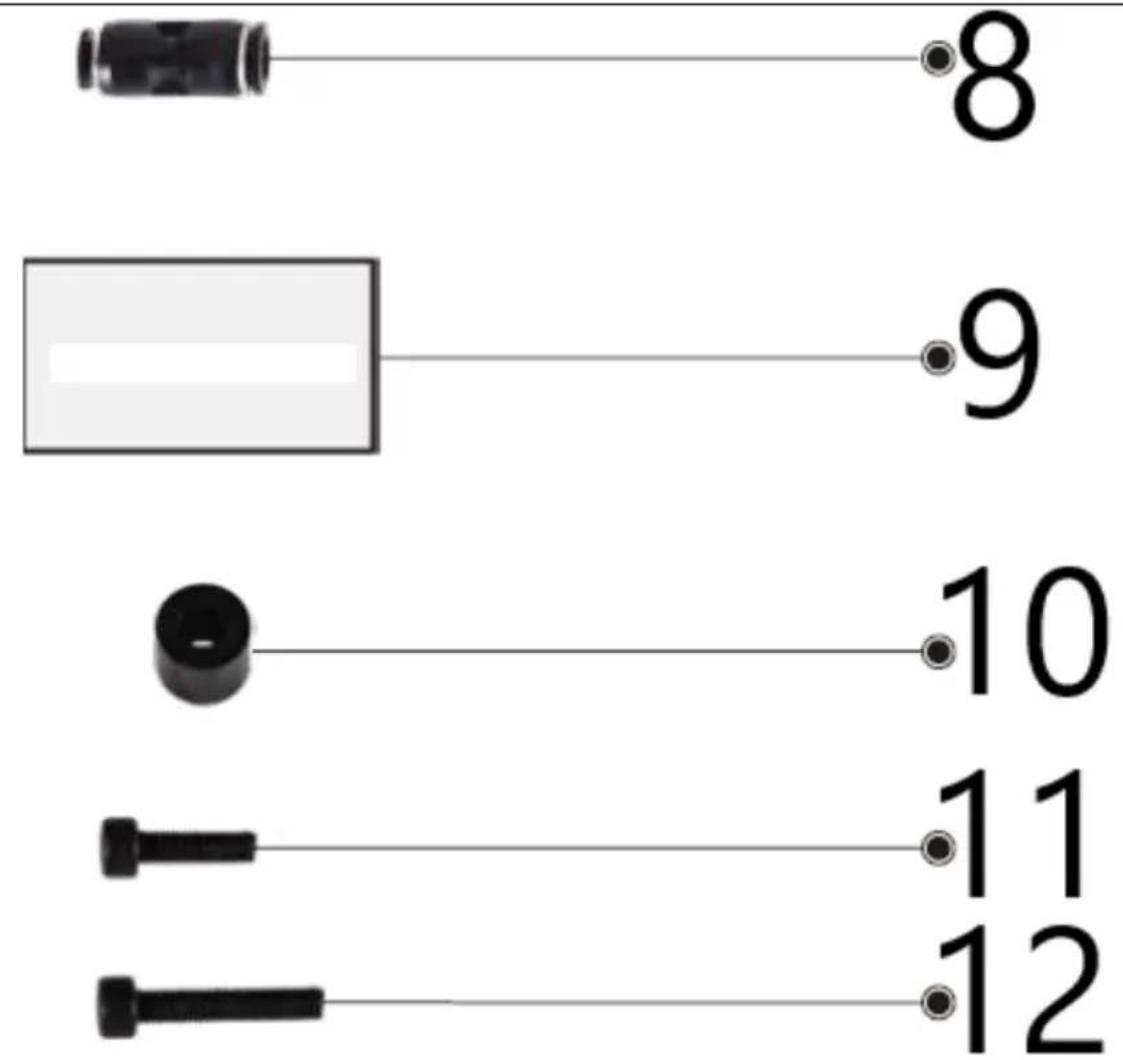

8	Adapter
9	6 mm fast fokusplade
10	Afstandssøjle
11	M3*10-skrue

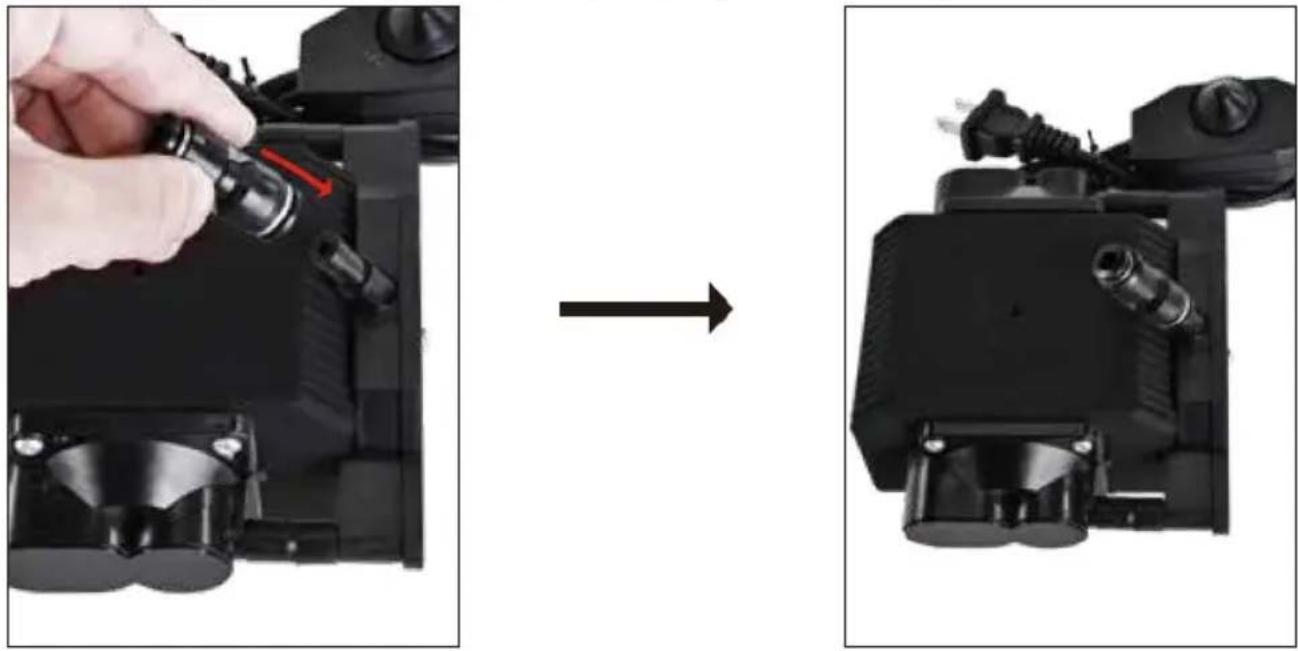

Trin 1: Pak luftpumpesættet og delene ud

1. Åbn pakken.
2. Fjern luftpumpesættet og alle andre komponenter.

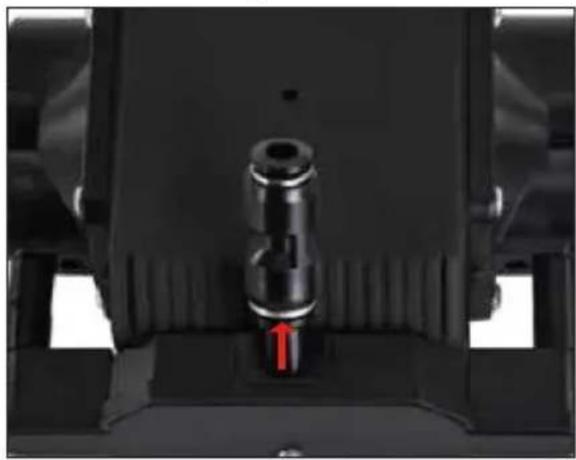

3. Sæt adapteren ind i porten på luftpumpen, som vist i diagrammet.

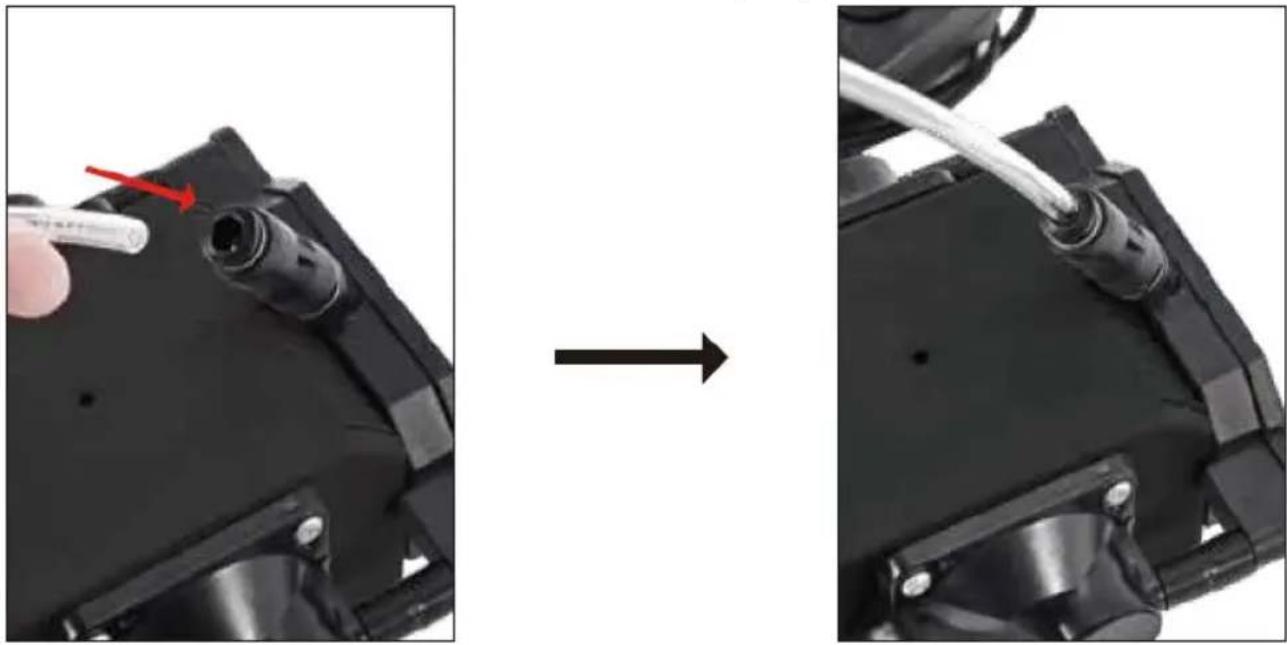

Trin 2: Tilslut luftrøret til luftpumpen

1. Find luftdysen på luftpumpen.
2. Forbind den ene ende af luftrøret med luftdysen, som vist i diagrammet.

Trin 3: Tilslut luftrøret til lasermodulet

1. Find luftdysen på lasermodulet.
2. Sæt den anden ende af luftrøret på denne dyse, som vist i diagrammet.

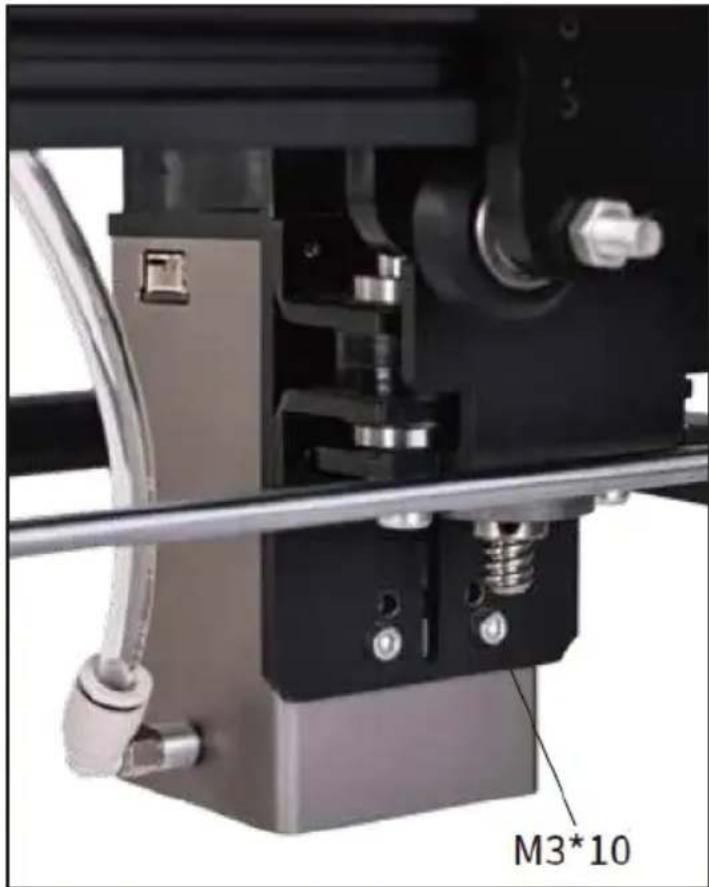

1. Brug M3*10-skruer til at fastgøre lasermodulet sikkert til maskinen, som vist i diagrammet.

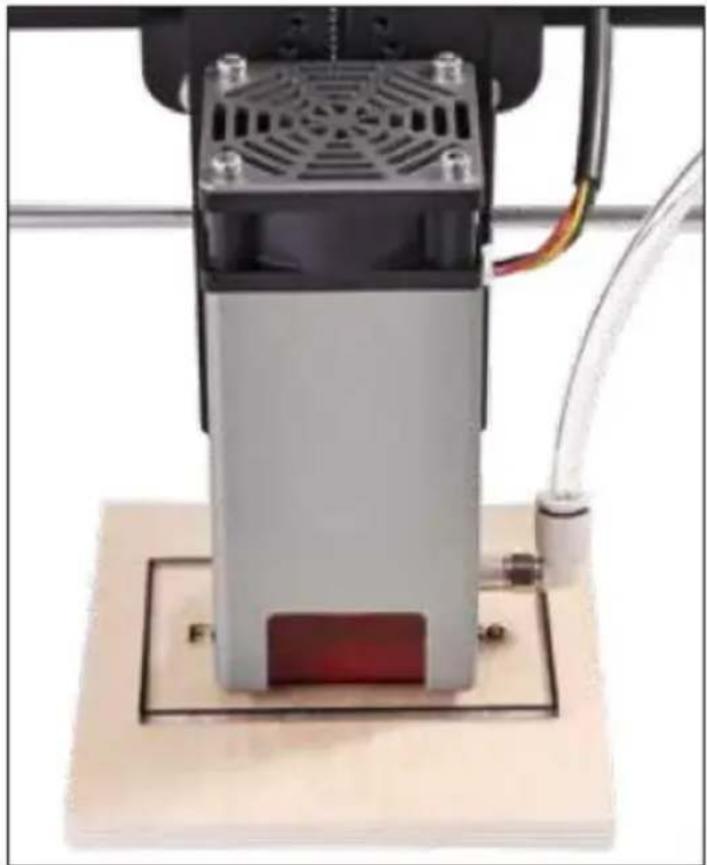

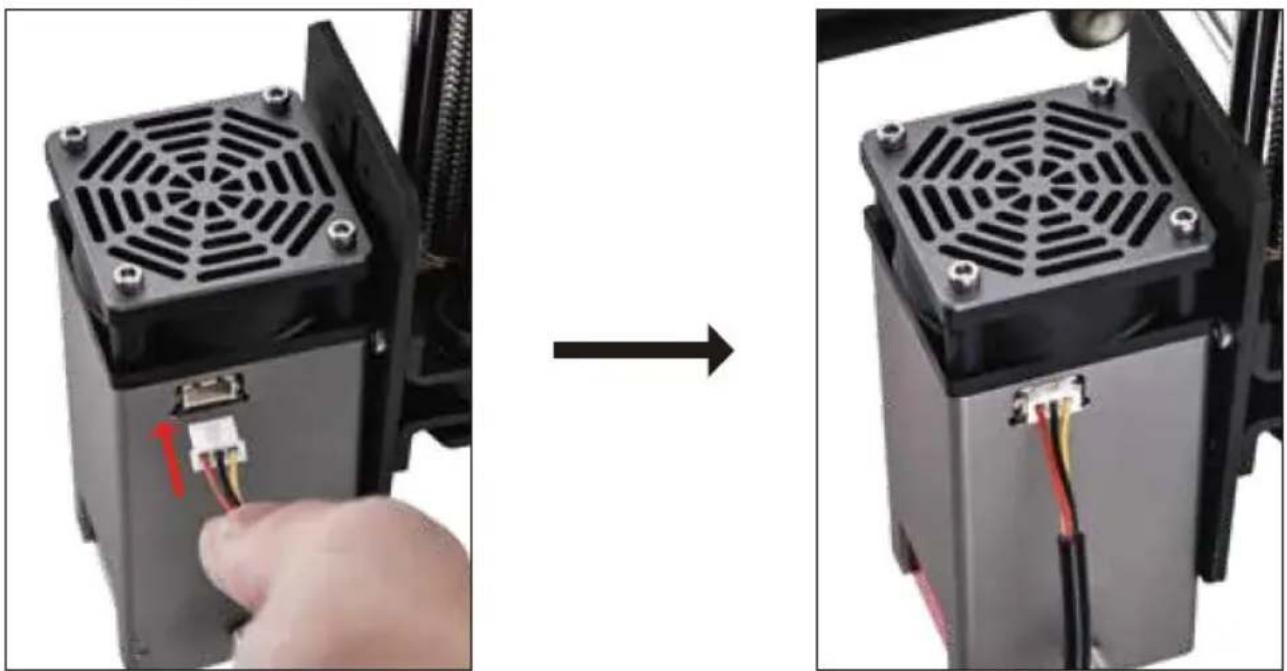

Trin 5: Tilslut det 3-benede kabel

1. Tilslut det 3-benede (røde, sorte, gule) kabel til lasermodulets interface.

2. Tilslut den anden ende af kablet til maskinens kontrolpanel, som vist i diagrammet.

1. Placer den 6 mm store plade med fast fokus direkte under laserhovedet.

2. Sørg for, at pladen berører både laserhovedet og graveringsobjektet.

3. Når det korrekte fokus er indstillet, skal du fierne pladen med fast fokus.

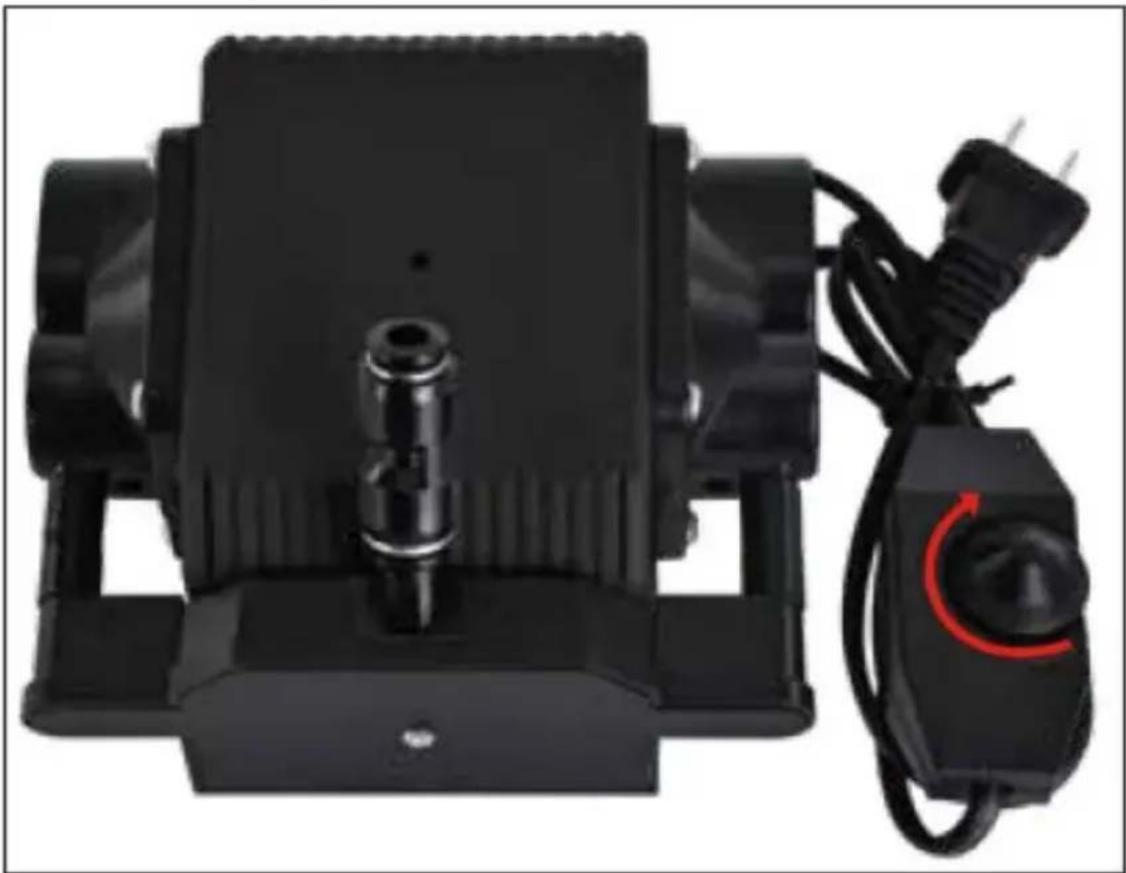

Trin 7: Tænd for luftpumpen

1. Slut luftpumpen til en strømforsyning.
2. Drej kontakten til positionen "ON".
3. Juster luftpumpens effekt efter behov.

• Brug af afstandssøjle: Hvis det er nødvendigt, kan du bruge en M3*16-skrue gennem afstandssøjlen for at sikre lasermodulet yderligere.
• Fjernelse af trachea: For at fjerne luftrøret skal du trykke adapteren 1 mm indad og derefter løsne luftrøret som vist i diagrammet.

Trinn 2: Koble luftrøret til luftpumpen

1. Finn luftdysen på luftpumpen.
2. Koble den ene enden av luftrøret til luftdysen, som vist i diagrammet.

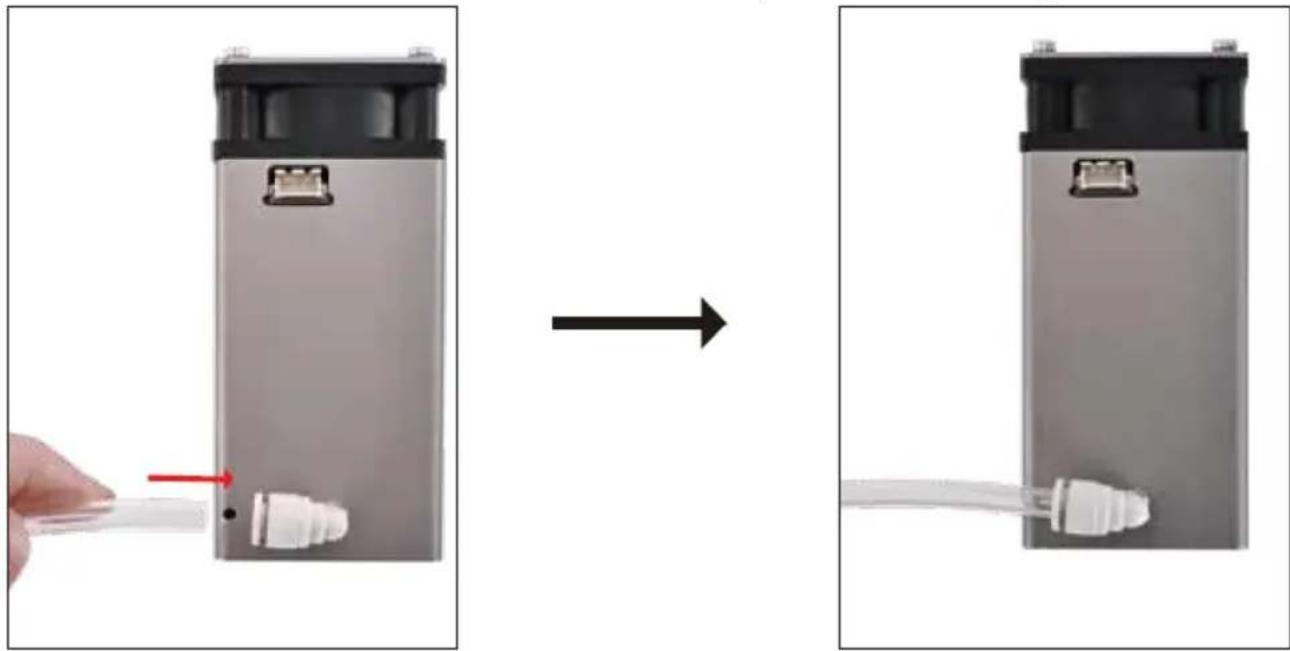

Trinn 3: Koble luftrøret til lasermodulen

1. Finn luftdysen på lasermodulen.
2. Fest den andre enden av luftrøret til denne dysen, som vist i diagrammet.
