Type de produit	Module laser
Modèle	SBS-LEM-40ML
Tension nominale	230 V, 50 Hz
Puissance électrique nominale	40 W
Puissance laser	10 000 mW (10 W)
Vitesse de gravure maximale	120 mm/min
Interface de commande	3 broches (12 V, GND, PWM)
Diamètre intérieur de la buse d'air	3,5 mm
Débit d'air maximal	30 L/min
Dimensions (L x P x H)	170 x 120 x 70 mm
Poids	1,5 kg
Accessoires inclus	Pompe à air, adaptateur, câble 3 broches, tube à gaz, plaque de mise au point 6 mm, colonne d'espacement, vis M3x10
Mise au point	Plaque de mise au point fixe de 6 mm
Alimentation pompe à air	230 V, 50 Hz (via adaptateur secteur)
Entretien	Nettoyer régulièrement la buse d'air et la lentille avec un chiffon doux et sec
Sécurité	Utiliser des lunettes de protection laser adaptées. Ne pas regarder directement le faisceau.
Pièces détachées disponibles	Pompe à air, câble de connexion, tube à gaz, adaptateur, plaque de mise au point
Réparabilité	Module remplaçable par l'utilisateur. Contacter le SAV Steinberg pour les réparations complexes.

FOIRE AUX QUESTIONS - SBS-LEM-40ML STEINBERG

Comment installer le module laser SBS-LEM-40ML sur ma machine ?

Fixez le module laser avec les vis M3x10 fournies sur le chariot de votre machine. Connectez le câble à 3 broches (rouge, noir, jaune) à l'interface du module et à votre carte de contrôle.

Comment régler la mise au point du laser ?

Placez la plaque de mise au point fixe de 6 mm sous la tête laser, entre la tête et la pièce à graver. Ajustez la hauteur jusqu'à ce que la plaque touche les deux surfaces, puis retirez-la.

Quelle est la puissance du laser et peut-on la régler ?

La puissance laser maximale est de 10 W. Elle est réglable via le signal PWM (fil jaune) de votre carte de contrôle, de 0 à 100 %.

Dois-je utiliser une pompe à air avec ce module ?

Oui, une pompe à air est nécessaire pour souffler les résidus de gravure et refroidir la zone de travail. Elle est incluse dans le kit.

Comment connecter la pompe à air au module laser ?

Branchez une extrémité du tube à gaz sur la buse de la pompe, et l'autre extrémité sur la buse d'air du module laser. Allumez la pompe et réglez le débit selon vos besoins.

Que faire si le laser n'émet pas de faisceau ?

Vérifiez les connexions du câble à 3 broches (12V, GND, PWM). Assurez-vous que la tension d'alimentation est correcte et que le signal PWM est actif. Testez avec une autre sortie de contrôle si possible.

Comment retirer le tube à gaz du module laser ?

Appuyez sur l'adaptateur du module vers l'intérieur d'environ 1 mm, puis tirez doucement sur le tube pour le déconnecter.

Quels accessoires sont fournis avec le module laser ?

Le kit comprend : module laser, pompe à air, adaptateur secteur, câble à 3 broches, tube à gaz, plaque de mise au point 6 mm, colonne d'espacement et vis M3x10.

Comment nettoyer le module laser ?

Nettoyez régulièrement la buse d'air et la lentille de sortie avec un chiffon doux et sec. Évitez les solvants agressifs qui pourraient endommager les optiques.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection laser adaptées à la longueur d'onde. Ne regardez jamais directement le faisceau. Assurez-vous que la machine est bien ventilée et que la pompe à air fonctionne pendant l'utilisation.

MODE D'EMPLOI SBS-LEM-40ML STEINBERG

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

du paramètre description	du paramètre valeur
Nom de produit	Module laser
Modèle	SBS-LEM-40ML
Tension nominale [V] / Fréquence [Hz]	230 / 50
Puissance nominale [W]	40
Vitesse maximale [mm/min]	120
Tension de sortie/ampères	3 pôles (12 V, GND, PWM)
Puissance laser [mW]	10000
Diamètre intérieur de la buse d'air [mm]	3,5
Débit max. [L/min]	30
Dimensions [Largeur x profondeur x hauteur ; mm]	170 x 120 x 70
Poids [kg]	1,5

FR

5

6

7

FR

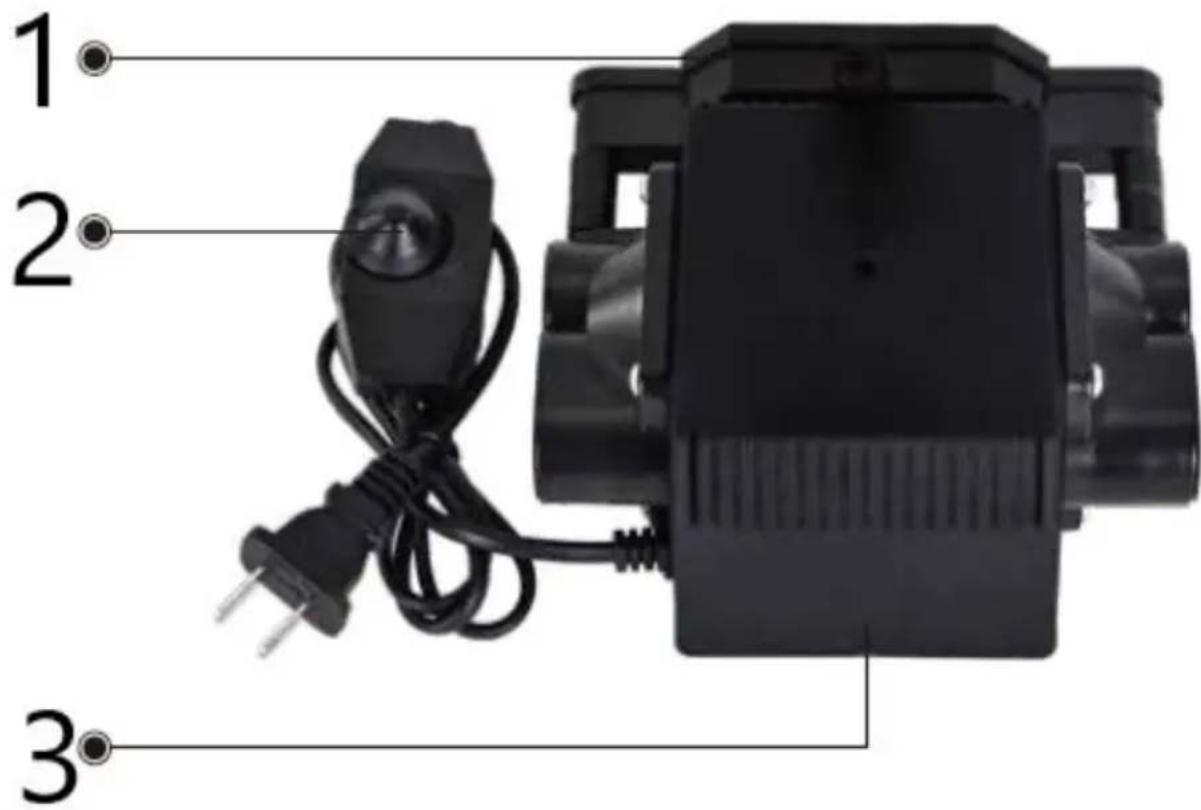

1	Raccord à gaz
2	Bouton de commutation
3	Kit de pompe à air
4	Module laser

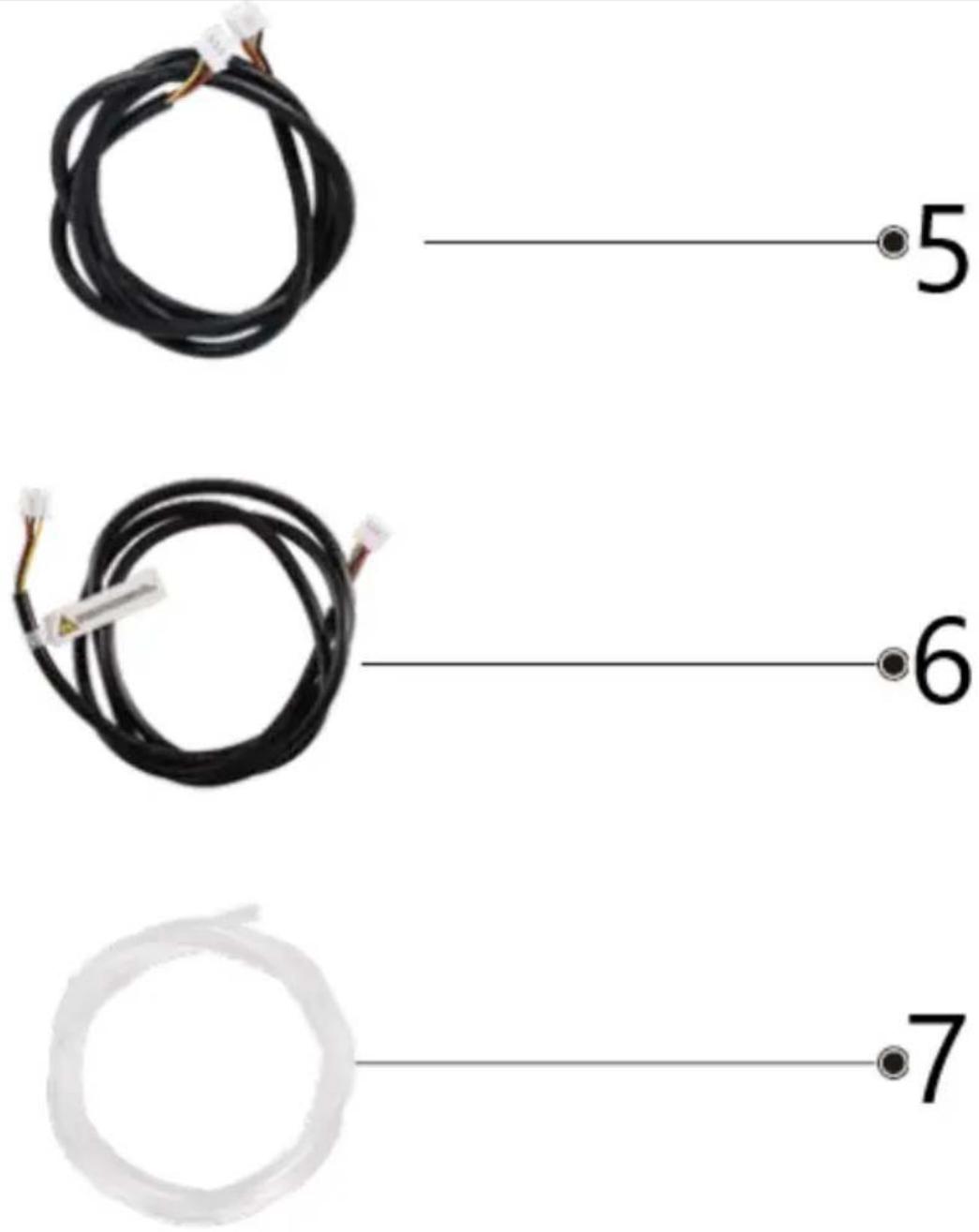

5	Fil de connexion (croix)
6	Fil de connexion (passage à travers)
7	Tube à gaz

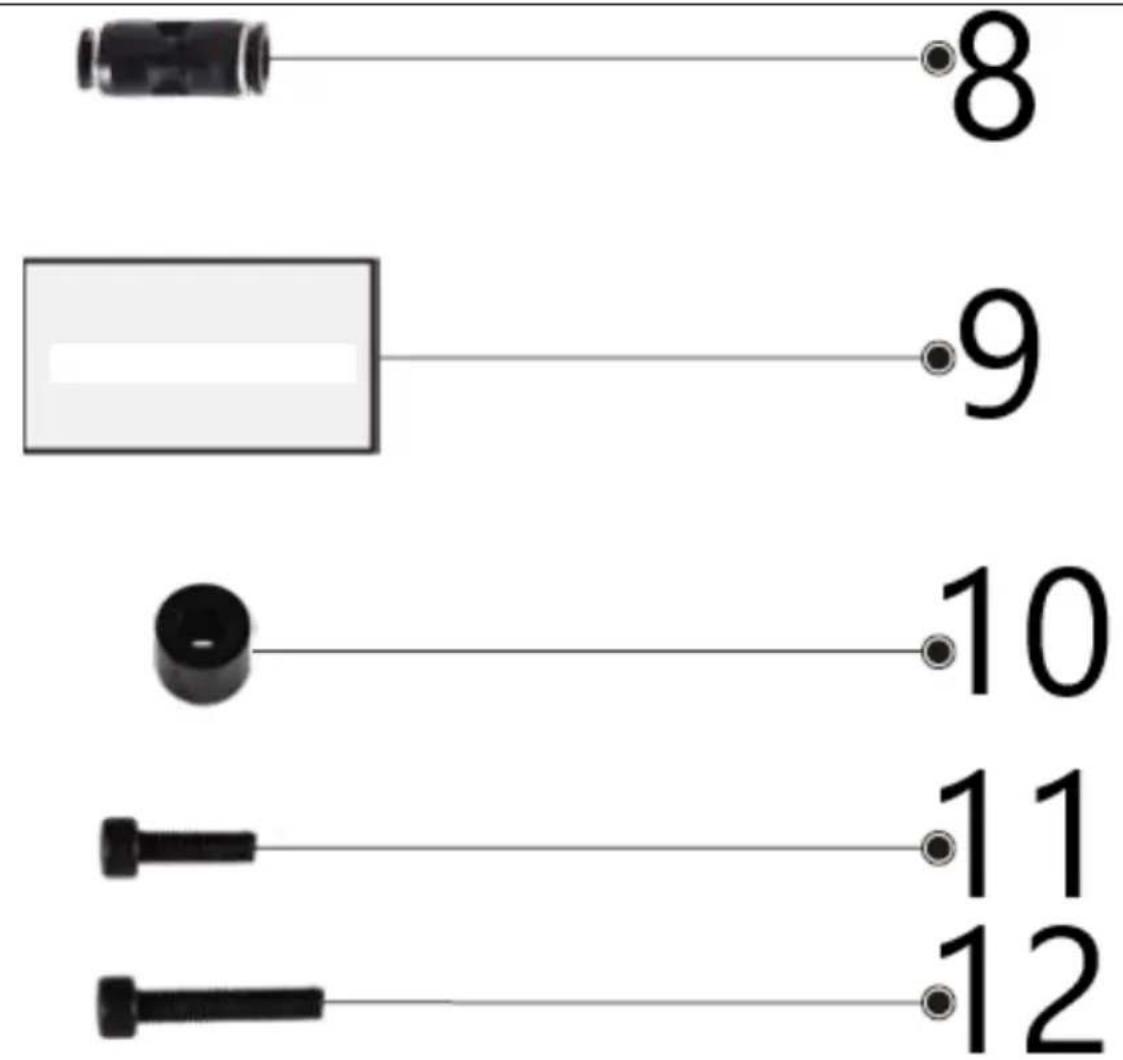

8	Adaptateur
9	Plaque de mise au point fixe de 6 mm
10	Colonne d'espacement
11	Vis M3*10

Installation et fonctionnement

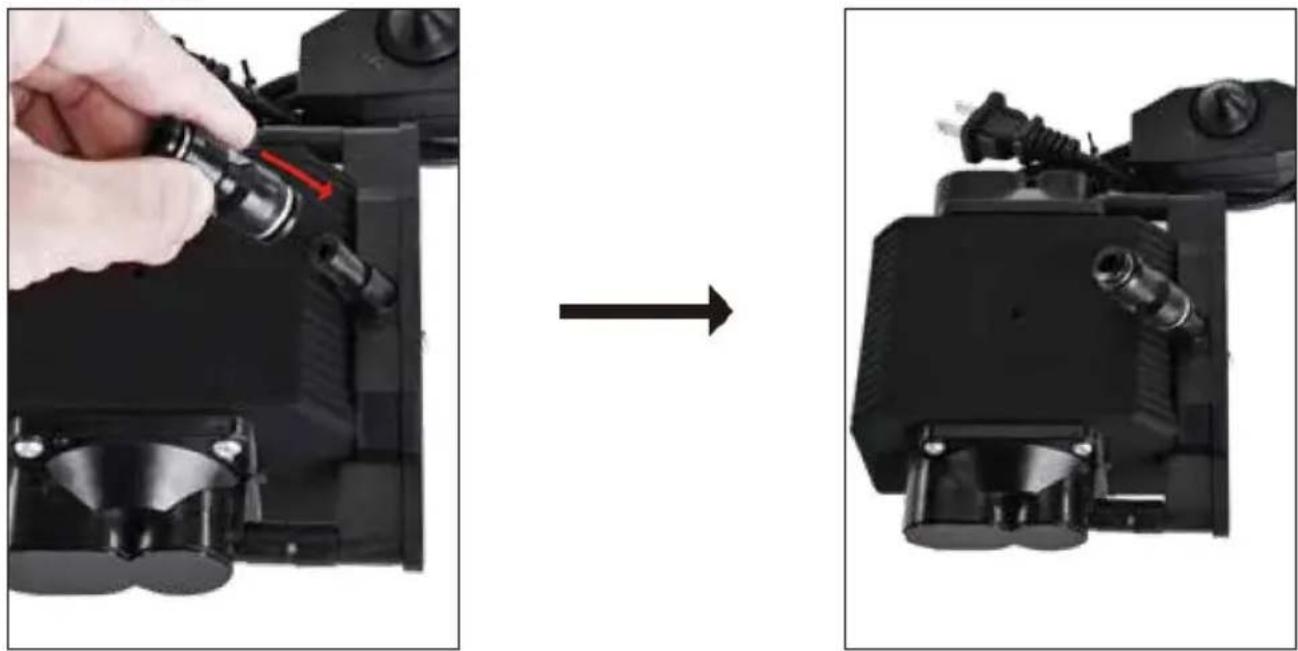

Étape 1 : Déballez le kit de pompe à air et les pièces

1. Ouvrir le paquet.
2. Retirez le kit de pompe à air et tous les autres composants.
3. Insérez l'adaptateur dans le port de la pompe à air, comme indiqué sur le schéma.

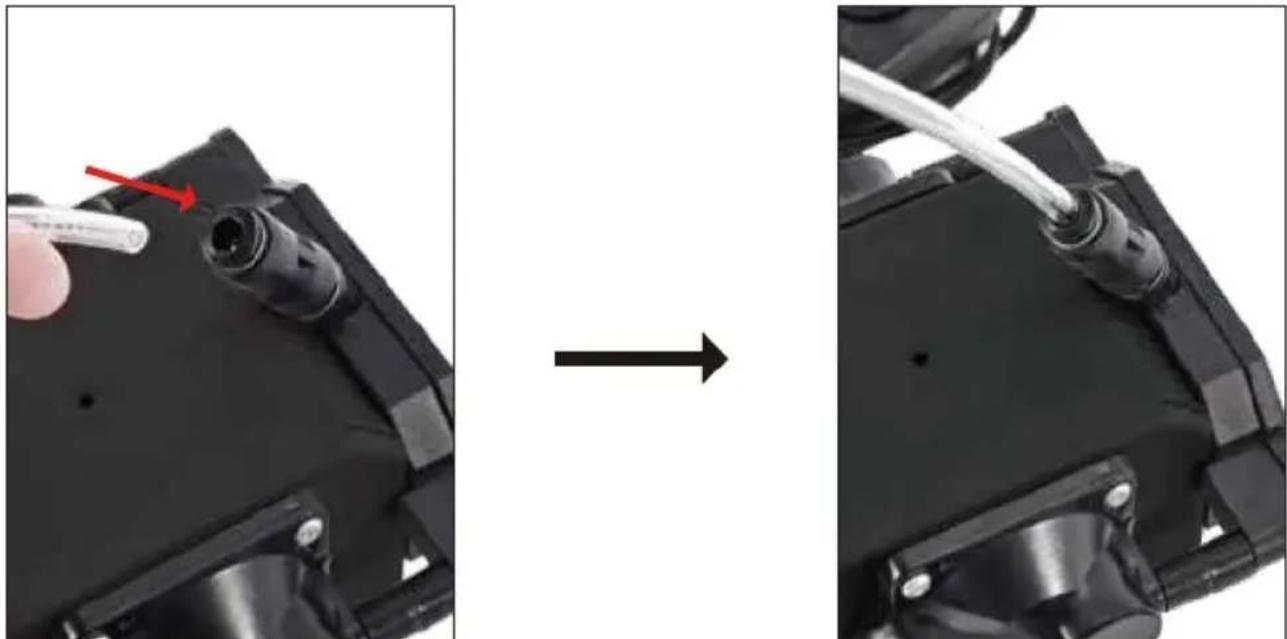

Étape 2 : Connectez la trachée à la pompe à air

1. Localisez la buse d'air sur la pompe à air.
2. Connectez une extrémité de la trachée à la buse d'air, comme indiqué sur le schéma.

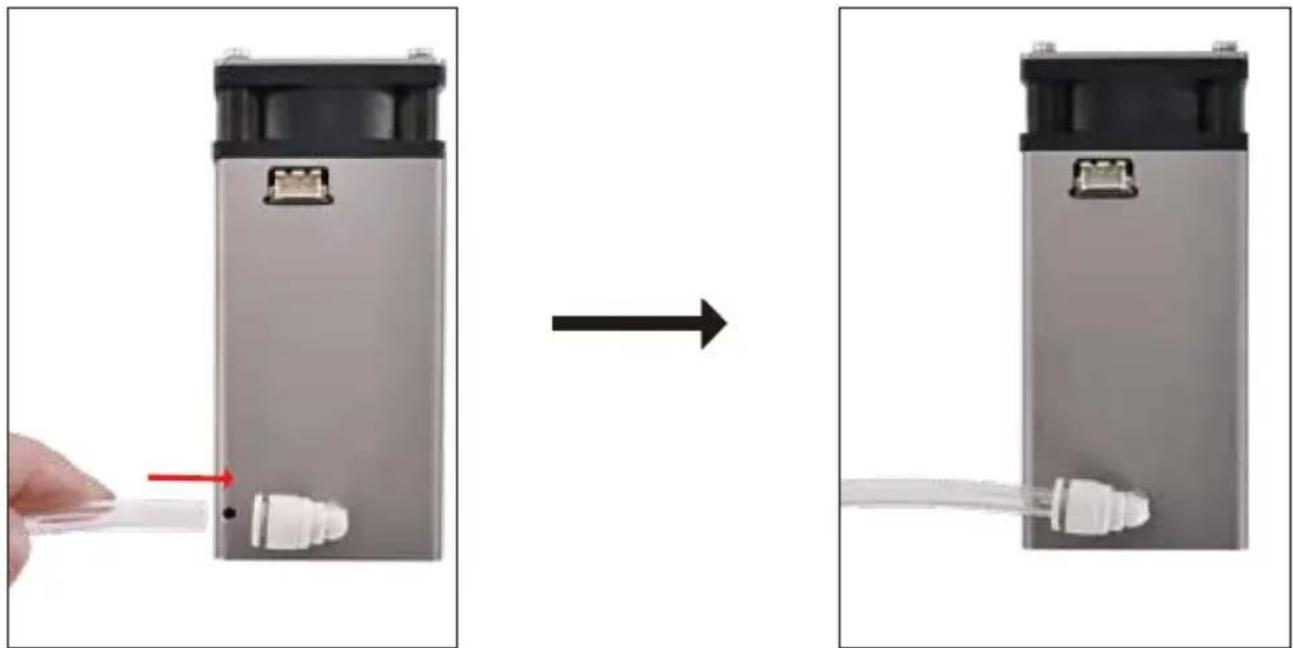

Étape 3 : Connectez la trachée au module laser

1. Trouvez la buse d'air sur le module laser.
2. Fixez l'autre extrémité de la trachée à cette buse, comme indiqué sur le schéma.

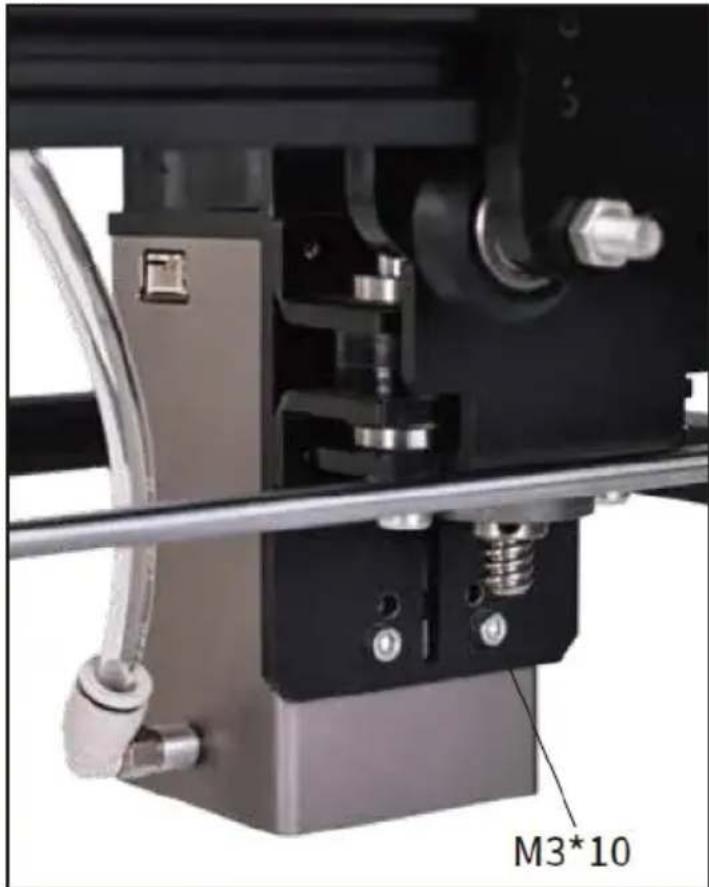

Étape 4 : Fixez le module laser à la machine

1. Utilisez des vis M3*10 pour fixer solidement le module laser à la machine, comme indiqué sur le schéma.

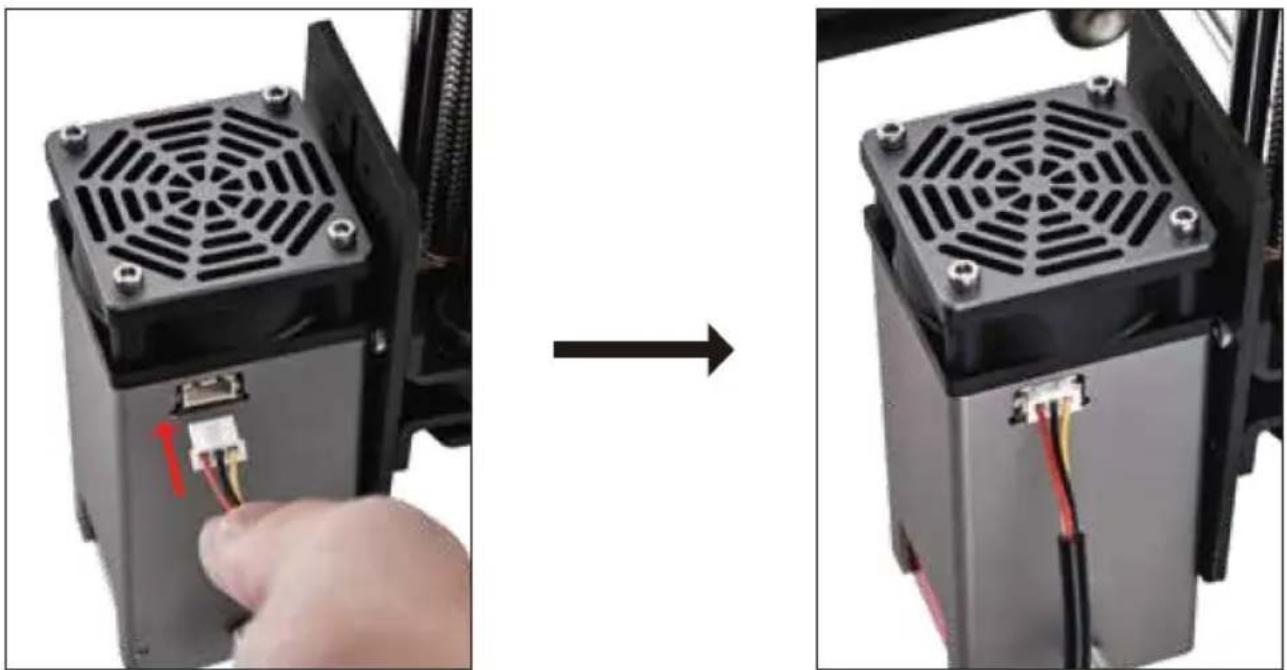

Étape 5 : Connectez le câble à 3 broches

1. Connectez le câble à 3 broches (rouge, noir, jaune) à l'interface du module laser.

2. Connectez l'autre extrémité du câble à la carte de contrôle de votre machine, comme indiqué sur le schéma.

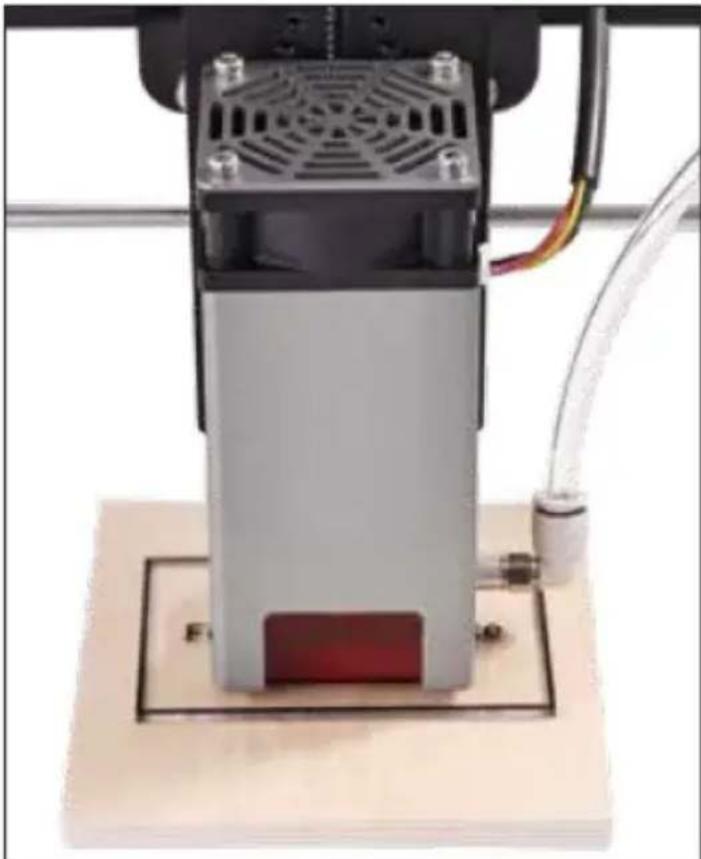

Étape 6 : Régler la mise au point du laser

1. Placez la plaque à mise au point fixe de 6 mm directement sous la tête laser.

2. Assurez-vous que la plaque touche à la fois la tête laser et l'objet à graver.

3. Une fois la mise au point correcte réglée, retirez la plaque de mise au point fixe.

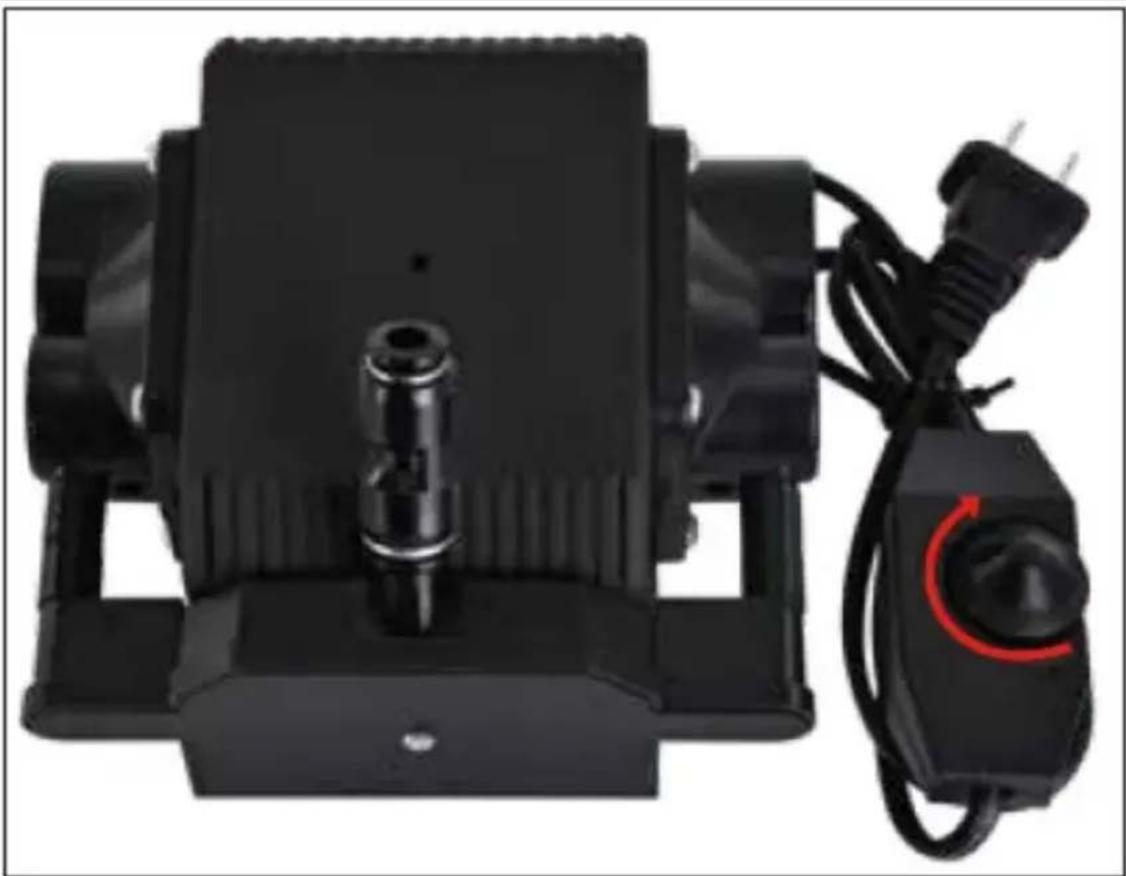

Étape 7 : Allumez la pompe à air

1. Connectez la pompe à air à une alimentation électrique.
2. Tournez l'interrupteur sur la position « ON ».
3. Réglez la puissance de la pompe à air selon vos besoins.

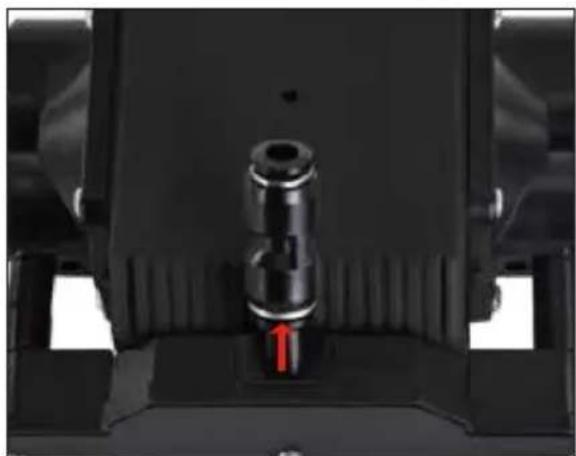

• Utilisation de la colonne d'espacement : si nécessaire, vous pouvez utiliser une vis M3*16 à travers la colonne d'espacement pour fixer davantage le module laser.
• Retrait de la trachée : Pour retirer la trachée, appuyez sur l'adaptateur vers l'intérieur de 1 mm, puis détachez la trachée, comme indiqué sur le schéma.
