SBS-LEM-40ML - Laserový modul STEINBERG - Bezplatný návod k obsluze

Typ produktu	Laserový modul
Model	SBS-LEM-40ML
Jmenovité napětí	230 V, 50 Hz
Jmenovitý elektrický výkon	40 W
Laserový výkon	10 000 mW (10 W)
Maximální rychlost gravírování	120 mm/min
Ovládací rozhraní	3 piny (12 V, GND, PWM)
Vnitřní průměr vzduchové trysky	3,5 mm
Maximální průtok vzduchu	30 L/min
Rozměry (D x Š x V)	170 x 120 x 70 mm
Hmotnost	1,5 kg
Součástí balení	Vzduchové čerpadlo, adaptér, 3pinový kabel, plynová hadička, zaostřovací destička 6 mm, distanční sloupek, šrouby M3x10
Zaostření	Pevná zaostřovací destička 6 mm
Napájení vzduchového čerpadla	230 V, 50 Hz (přes síťový adaptér)
Údržba	Pravidelně čistěte vzduchovou trysku a čočku suchým měkkým hadříkem
Bezpečnost	Používejte vhodné ochranné laserové brýle. Nedívejte se přímo do paprsku.
Dostupné náhradní díly	Vzduchové čerpadlo, propojovací kabel, plynová hadička, adaptér, zaostřovací destička
Opravitelnost	Modul je vyměnitelný uživatelem. U složitějších oprav kontaktujte servis Steinberg.

Často kladené otázky - SBS-LEM-40ML STEINBERG

Jak nainstalovat laserový modul SBS-LEM-40ML na můj stroj ?

Upevněte laserový modul pomocí dodaných šroubů M3x10 na vozík vašeho stroje. Připojte 3pinový kabel (červený, černý, žlutý) k rozhraní modulu a ke své řídicí desce.

Jak nastavit zaostření laseru ?

Umístěte pevnou zaostřovací destičku 6 mm pod laserovou hlavu, mezi hlavu a obrobek. Upravte výšku, dokud se destička nedotkne obou povrchů, poté ji vyjměte.

Jaký je výkon laseru a lze jej nastavit ?

Maximální laserový výkon je 10 W. Je nastavitelný pomocí PWM signálu (žlutý vodič) vaší řídicí desky od 0 do 100 %.

Musím s tímto modulem použít vzduchové čerpadlo ?

Ano, vzduchové čerpadlo je nezbytné k odfukování zbytků gravírování a chlazení pracovní oblasti. Je součástí sady.

Jak připojit vzduchové čerpadlo k laserovému modulu ?

Připojte jeden konec plynové hadičky k trysce čerpadla a druhý konec ke vzduchové trysce laserového modulu. Zapněte čerpadlo a nastavte průtok podle potřeby.

Co dělat, když laser nevydává paprsek ?

Zkontrolujte připojení 3pinového kabelu (12V, GND, PWM). Ujistěte se, že napájecí napětí je správné a že je signál PWM aktivní. Pokud je to možné, vyzkoušejte jiný řídicí výstup.

Jak odstranit plynovou hadičku z laserového modulu ?

Stiskněte adaptér modulu směrem dovnitř asi o 1 mm, poté hadičku jemně vytáhněte, abyste ji odpojili.

Jaké příslušenství je dodáváno s laserovým modulem ?

Sada obsahuje: laserový modul, vzduchové čerpadlo, síťový adaptér, 3pinový kabel, plynovou hadičku, zaostřovací destičku 6 mm, distanční sloupek a šrouby M3x10.

Jak čistit laserový modul ?

Pravidelně čistěte vzduchovou trysku a výstupní čočku suchým měkkým hadříkem. Vyhněte se agresivním rozpouštědlům, která by mohla poškodit optiku.

Jaká bezpečnostní opatření bych měl dodržovat ?

Noste vhodné ochranné laserové brýle pro danou vlnovou délku. Nikdy se nedívejte přímo do paprsku. Ujistěte se, že je stroj dobře větraný a že během používání běží vzduchové čerpadlo.

NÁVOD K OBSLUZE SBS-LEM-40ML STEINBERG

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Parametrupopis	Parametruhodnota
Název výrobku	Laserový modul
Model	SBS-LEM-40ML
Jmenovité napětí [V] /Frekvence [Hz]	230 / 50
Jmenovitý výkon[W]	40
Maximální rychlost [mm/min]	120
Výstupní napětí/ampéry	3-pólový (12 V, GND, PWM)
Výkon laseru [mW]	10000
Vnitřní průměr vzduchovétrysky [mm]	3,5
Max. průtok [l/min]	30
Rozměry [šířka x hloubka xvýška; mm]	170 x 120 x 70
Hmotnost [kg]	1,5

5

6

7

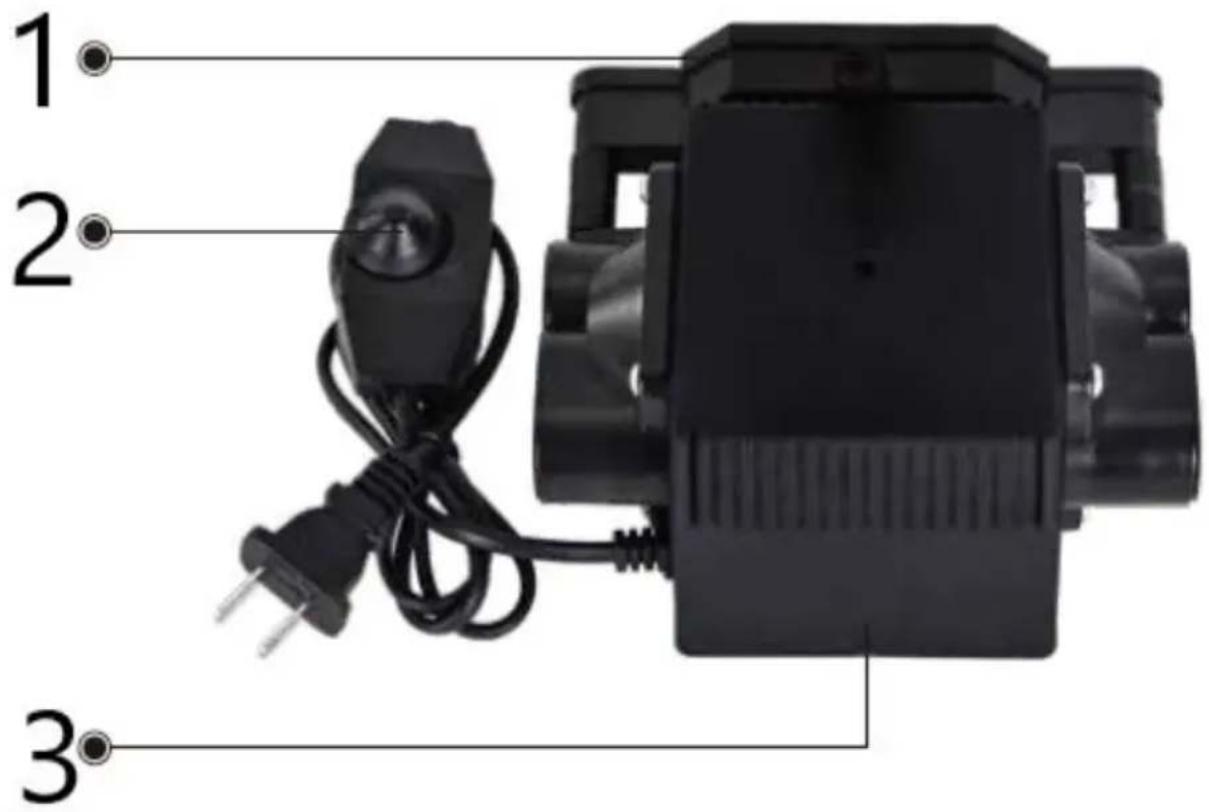

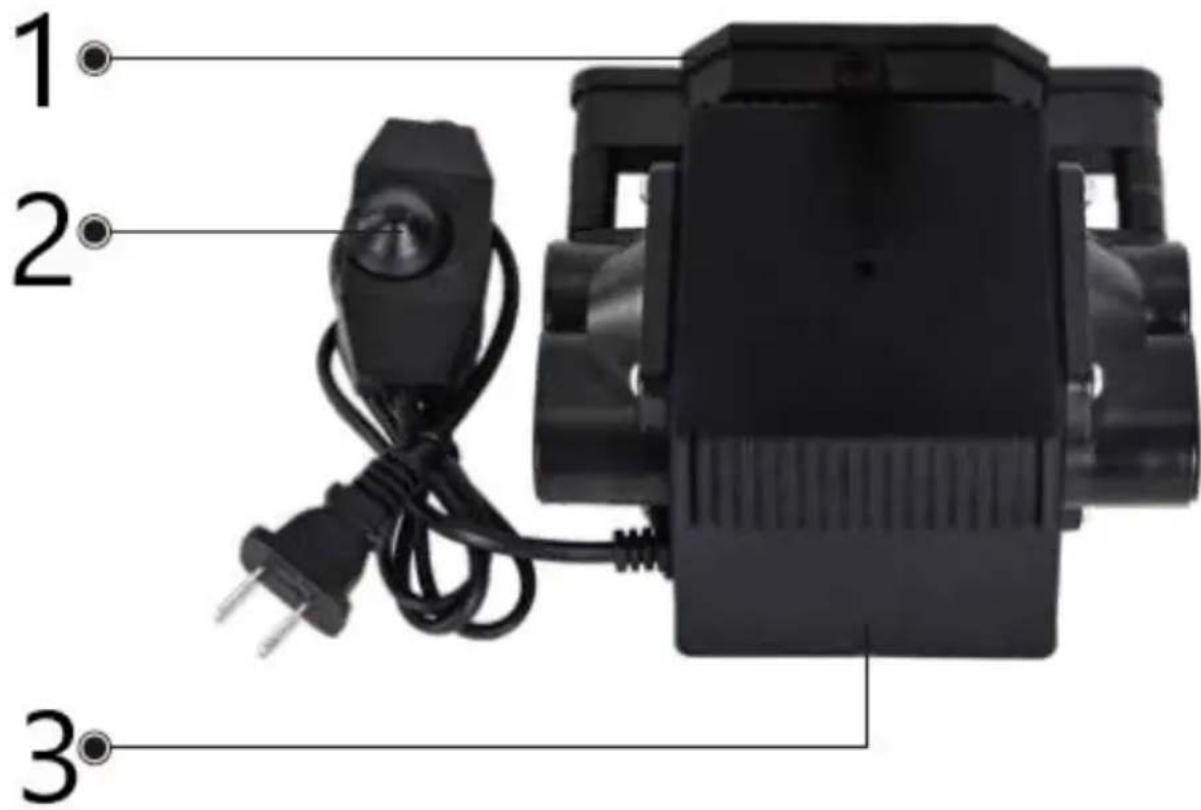

1	Plynová vsuvka
2	Spínací knoflík
3	Sada vzduchového čerpadla

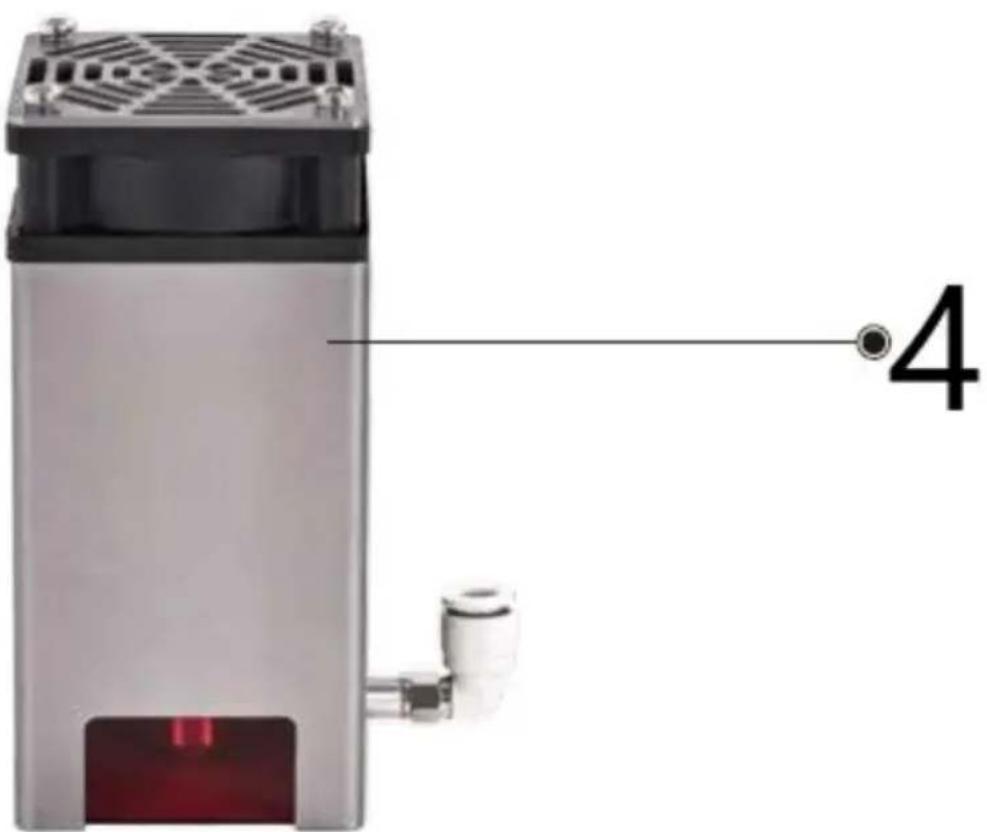

4	Laserový modul

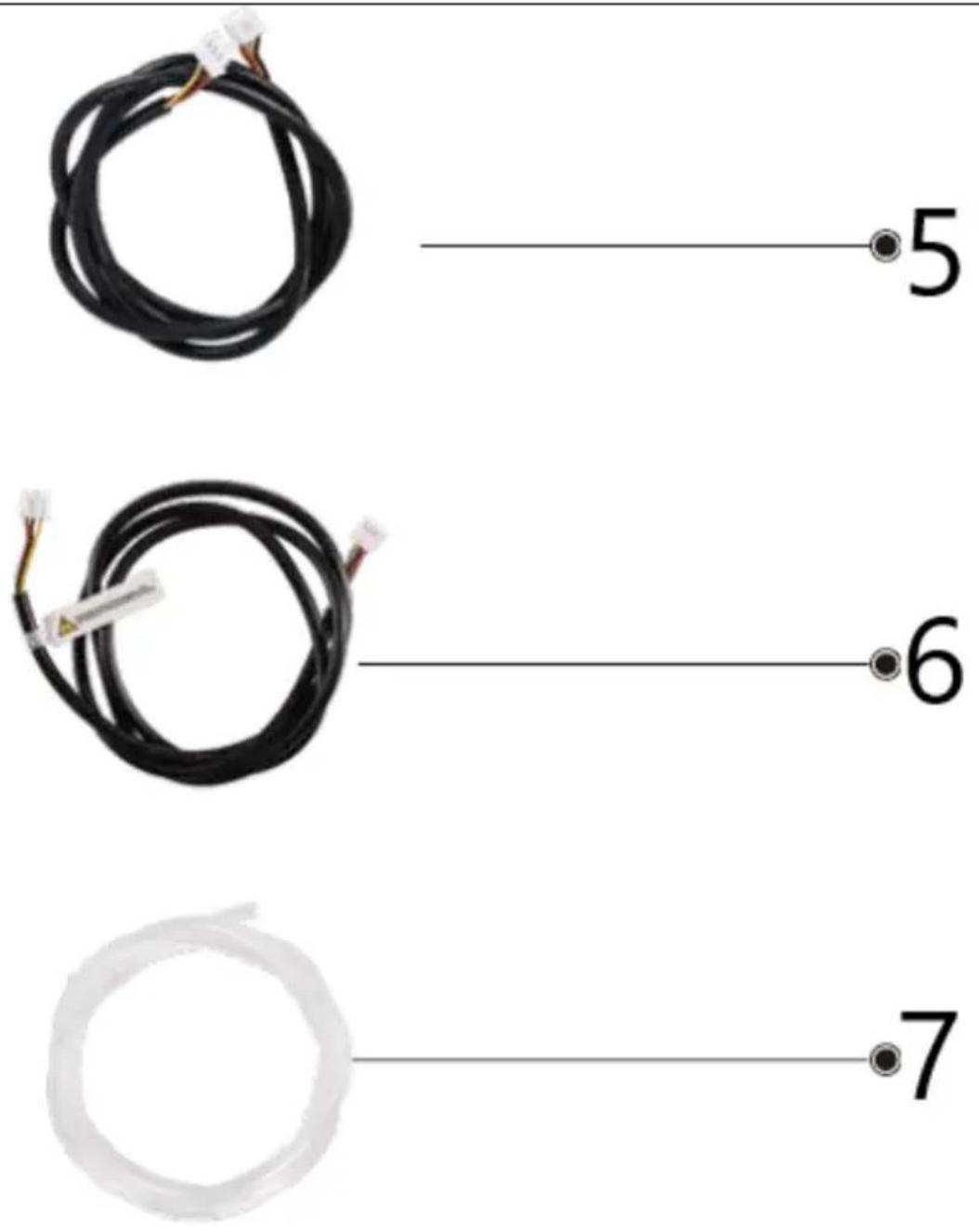

5	Připojovací drát (křížový)
6	Připojovací kabel (průchozí)
7	Plynová trubice

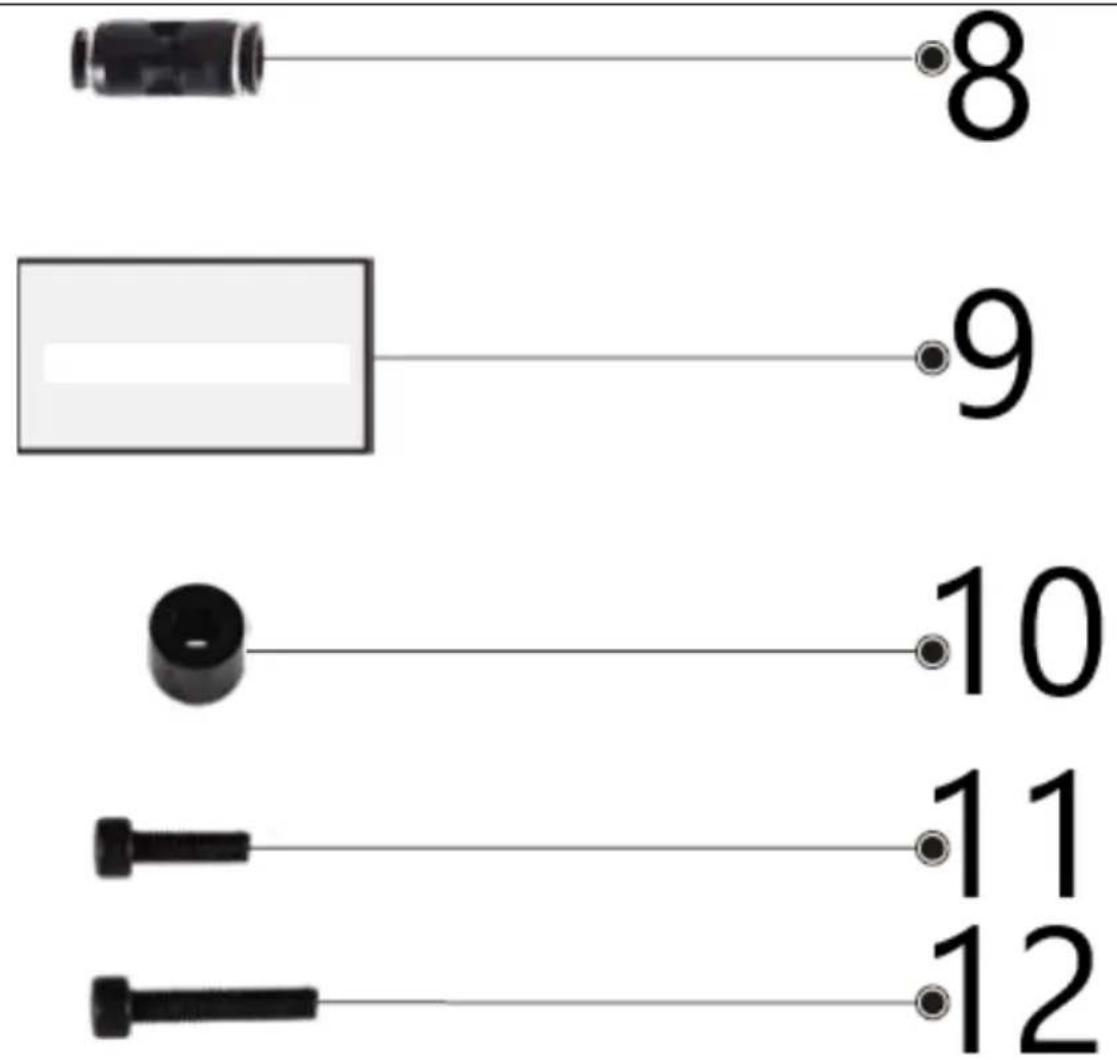

8	Adaptér
9	6mm destička s pevným ohniskem
10	Distanční sloupek
11	šroub M3*10

Instalace a provoz

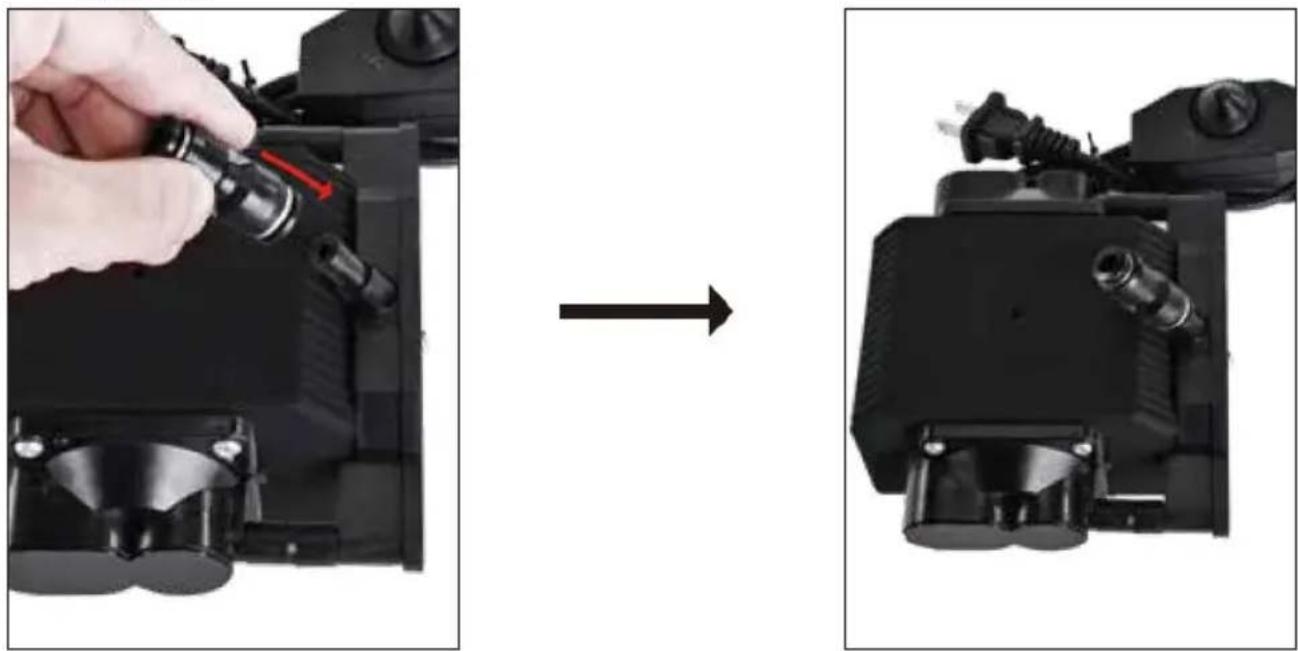

Krok 1: Vybalte sadu vzduchového čerpadla a díly

1. Otevřete balíček.
2. Demontujte sadu vzduchového čerpadla a všechny ostatní součásti.
3. Vložte adaptér do portu na vzduchovém čerpadle, jak je znázorněno na obrázku.

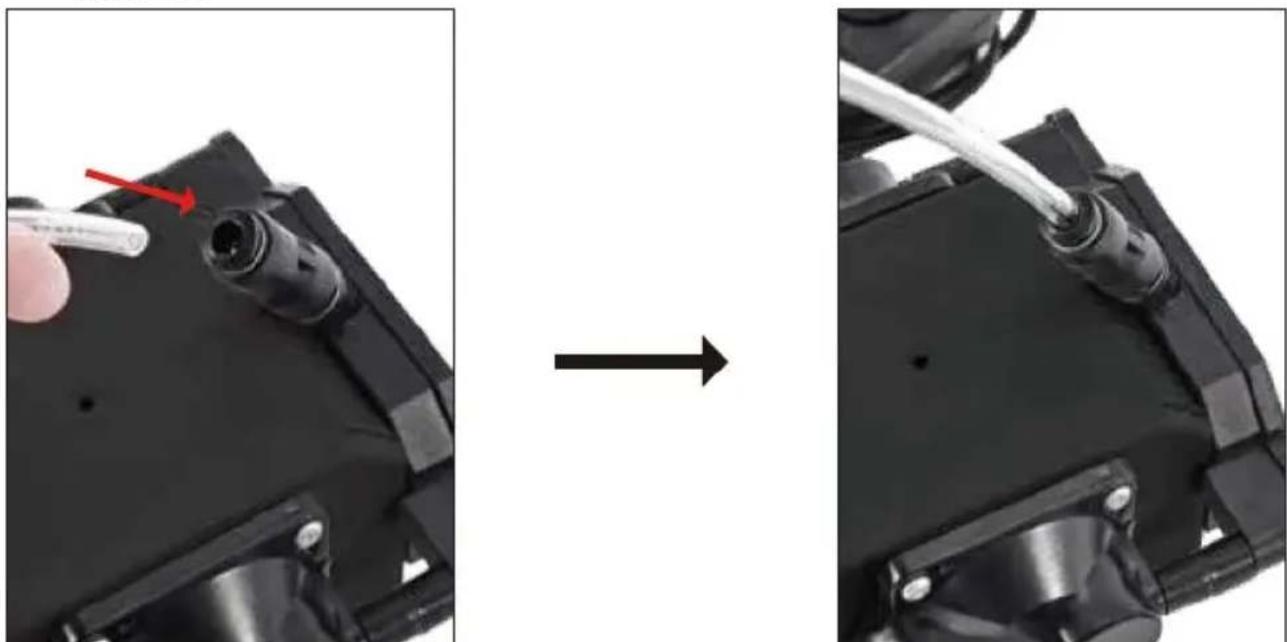

Krok 2: Připojte tracheu ke vzduchové pumpě

1. Najděte vzduchovou trysku na vzduchovém čerpadle.
2. Připojte jeden konec trachey ke vzduchové trysce, jak je znázorněno na obrázku.

Krok 3: Připojte tracheu k laserovému modulu

1. Najděte vzduchovou trysku na laserovém modulu.
2. Připojte druhý konec trachey k této trysce, jak je znázorněno na obrázku.

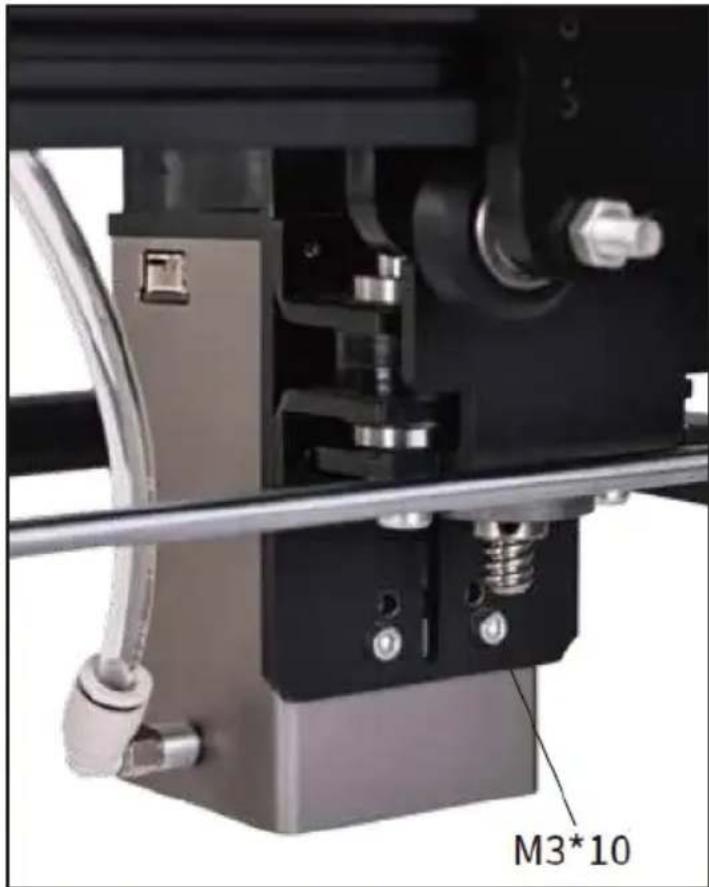

Krok 4: Připojte laserový modul ke stroji

1. Pomocí šroubů M3*10 připevněte laserový modul bezpečně ke stroji, jak je znázorněno na obrázku.

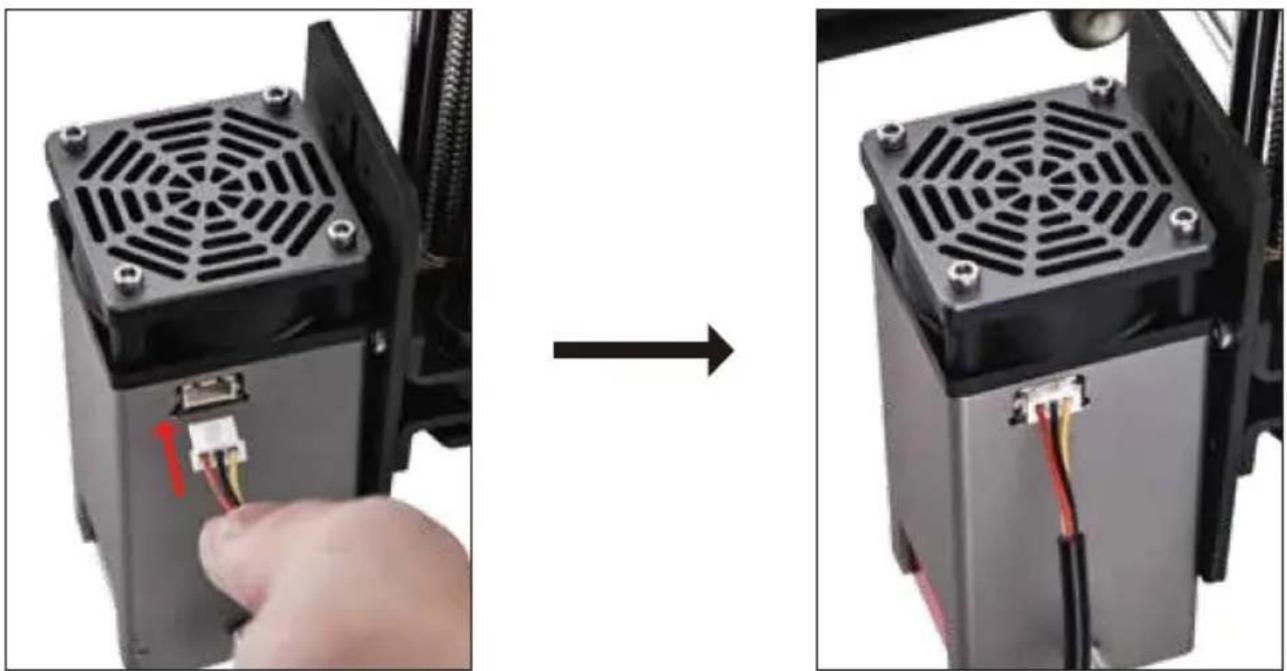

Krok 5: Připojte 3kolíkový kabel

1. Připojte 3kolíkový (červený, černý, žlutý) kabel k rozhraní laserového modulu.

2. Připojte druhý konec kabelu k ovládací desce vašeho zařízení, jak je znázorněno na obrázku.

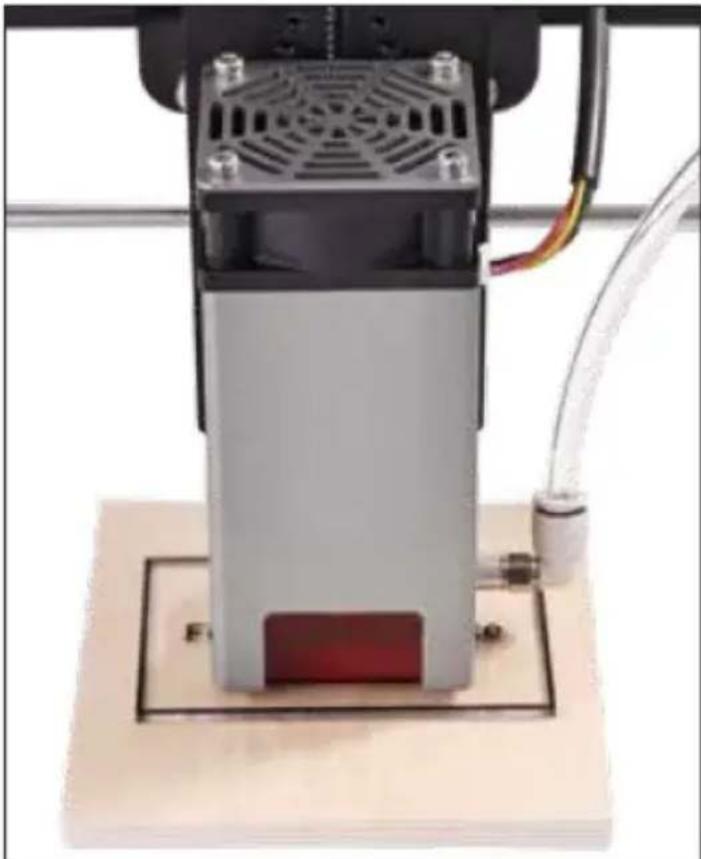

Krok 6: Upravte zaostření laseru

1. Umístěte 6mm desku s pevným ohniskem přímo pod laserovou hlavu.
2. Ujistěte se, že se deska dotýká laserové hlavy i gravírovaného předmětu.
3. Jakmile je nastaveno správné zaostření, sejměte destičku s pevným zaostřením.

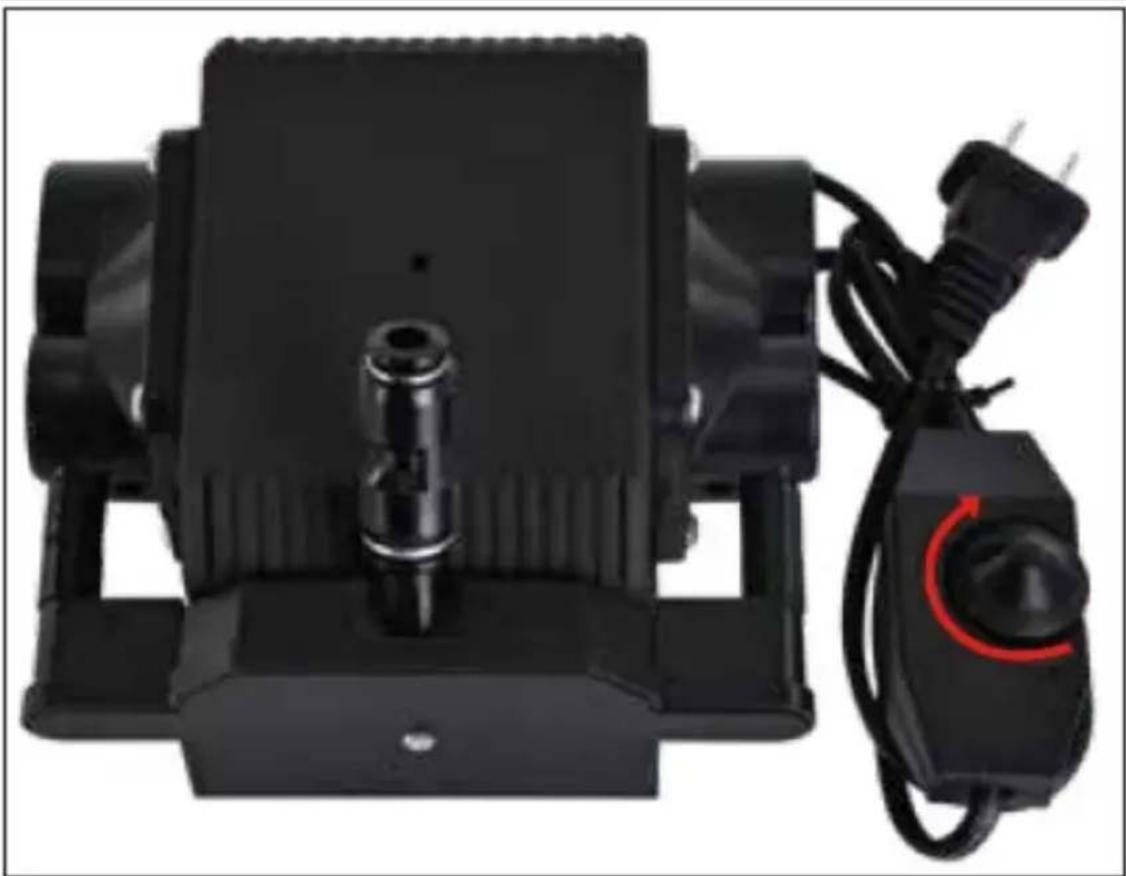

Krok 7: Zapněte vzduchové čerpadlo

1. Připojte vzduchové čerpadlo ke zdroji napájení.
2. Otočte spínač do polohy "ON".
3. Podle potřeby upravte výkon vzduchového čerpadla.

• Použití distančního sloupku: V případě potřeby můžete použít šroub M3*16 skrz distanční sloupek k dalšímu zajištění laserového modulu.

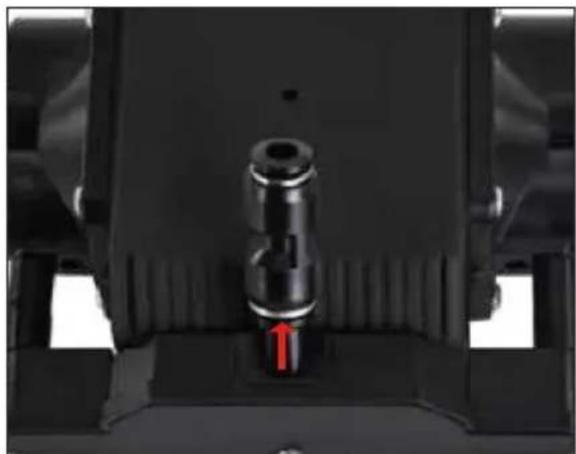

• Odstranění průdušnice: Chcete-li odstranit průdušnici, zatlačte adaptér dovnitř o 1 mm a poté tracheu odpojte, jak je znázorněno na obrázku.

Parameter popis	Parameter hodnotu
Názov produktu	Laserový modul
Model	SBS-LEM-40ML
Menovité napätie [V~] /Frekvencia [Hz]	230 / 50
Menovitý výkon [W]	40
Maximálna rýchlost' [mm/min]	120
Výstupné napätie/ampéry	3-pólový (12 V, GND, PWM)
Výkon lasera [mW]	10000
Vnútorný priemer vzduchovej trysky [mm]	3,5
Max. prietok [l/min]	30
Rozmery [šírka x híbka x výška; mm]	170 x 120 x 70
Hmotnosť [kg]	1,5

5

6

7

1	Plynová vsuvka
2	Spínací gombík
3	Súprava vzduchového čerpadla
4	Laserový modul
5	Spojovací drôt (krížový)
6	Pripojovací kábel (prechod)
7	Plynová trubica
8	Adaptér
9	6 mm doska s pevným zaostrovaním
10	Dištančný stípik
11	skrutka M3*10

Krok 5: Pripojte 3-kolíkový kábel

Krok 7: Zapnite vzduchové čerpadlo

1. Pripojte vzduchové čerpadlo k zdroju napájania.
2. Otočte prepínač do polohy "ON".
3. Podl'a potreby upravte výkon vzduchového čerpadla.
