SBS-LEM-40ML - Лазерен модул STEINBERG - Безплатно ръководство за потребителя

Тип продукт	Лазерен модул
Модел	SBS-LEM-40ML
Номинално напрежение	230 V, 50 Hz
Номинална електрическа мощност	40 W
Лазерна мощност	10 000 mW (10 W)
Максимална скорост на гравиране	120 mm/min
Интерфейс за управление	3 пина (12 V, GND, PWM)
Вътрешен диаметър на въздушната дюза	3,5 mm
Максимален въздушен поток	30 L/min
Размери (Ш x Д x В)	170 x 120 x 70 mm
Тегло	1,5 kg
Включени аксесоари	Въздушна помпа, адаптер, 3-пинов кабел, газов маркуч, фиксирана плоча за фокусиране 6 mm, разстояние колона, винтове M3x10
Фокусиране	Фиксирана плоча за фокусиране 6 mm
Захранване на въздушната помпа	230 V, 50 Hz (чрез адаптер)
Поддръжка	Редовно почистване на въздушната дюза и лещата с мека суха кърпа
Безопасност	Използвайте подходящи защитни очила за лазер. Не гледайте директно лъча.
Налични резервни части	Въздушна помпа, свързващ кабел, газов маркуч, адаптер, плоча за фокусиране
Ремонтопригодност	Модулът може да се смени от потребителя. За сложни ремонти се свържете с отдела за поддръжка на Steinberg.

Често задавани въпроси - SBS-LEM-40ML STEINBERG

Как да инсталирам лазерния модул SBS-LEM-40ML на моята машина?

Закрепете лазерния модул с предоставените винтове M3x10 върху каретката на вашата машина. Свържете 3-пиновия кабел (червен, черен, жълт) към интерфейса на модула и към вашата контролна платка.

Как да настроя фокуса на лазера?

Поставете фиксираната плоча за фокусиране 6 mm под лазерната глава, между главата и детайла за гравиране. Регулирайте височината, докато плочата докосне и двете повърхности, след което я отстранете.

Каква е мощността на лазера и може ли да се регулира?

Максималната лазерна мощност е 10 W. Тя може да се регулира чрез PWM сигнала (жълт проводник) от вашата контролна платка, от 0 до 100%.

Трябва ли да използвам въздушна помпа с този модул?

Да, необходима е въздушна помпа за издухване на остатъците от гравиране и охлаждане на работната зона. Тя е включена в комплекта.

Как да свържа въздушната помпа към лазерния модул?

Свържете единия край на газовия маркуч към дюзата на помпата, а другия край към въздушната дюза на лазерния модул. Включете помпата и настройте дебита според нуждите.

Какво да направя, ако лазерът не излъчва лъч?

Проверете връзките на 3-пиновия кабел (12V, GND, PWM). Уверете се, че захранващото напрежение е правилно и че PWM сигналът е активен. Ако е възможно, тествайте с друг изход на контролера.

Как да отстраня газовия маркуч от лазерния модул?

Натиснете адаптера на модула навътре с около 1 mm, след което внимателно издърпайте маркуча, за да го разкачите.

Какви аксесоари са включени в комплекта с лазерния модул?

Комплектът включва: лазерен модул, въздушна помпа, захранващ адаптер, 3-пинов кабел, газов маркуч, плоча за фокусиране 6 mm, разстояние колона и винтове M3x10.

Как да почистя лазерния модул?

Редовно почиствайте въздушната дюза и изходната леща с мека суха кърпа. Избягвайте агресивни разтворители, които могат да повредят оптиката.

Какви предпазни мерки трябва да взема?

Носете подходящи защитни очила за лазер за дължината на вълната. Никога не гледайте директно лъча. Уверете се, че машината е добре вентилирана и че въздушната помпа работи по време на употреба.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SBS-LEM-40ML STEINBERG

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; въпреки това нито един автоматизиран превод не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат правно действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Параметърописание	Параметърстойност
Име на продукта	Лазерен модул
Модел	SBS-LEM-40ML
Номинално напрежение [V~] / Честота [Hz]	230 / 50
Номинална мощност [W]	40
Максимална скорост [mm/min]	120
Изходно напрежение/ампери	3-полюсен (12 V, GND, PWM)
Лазерна мощност [mW]	10000
Вътрешен диаметър на въздушната дюза [mm]	3,5
Макс. дебит [L/min]	30
Размери [ширина х дълбочина х височина; mm]	170 x 120 x 70
Тегло [kg]	1,5

5

6

7

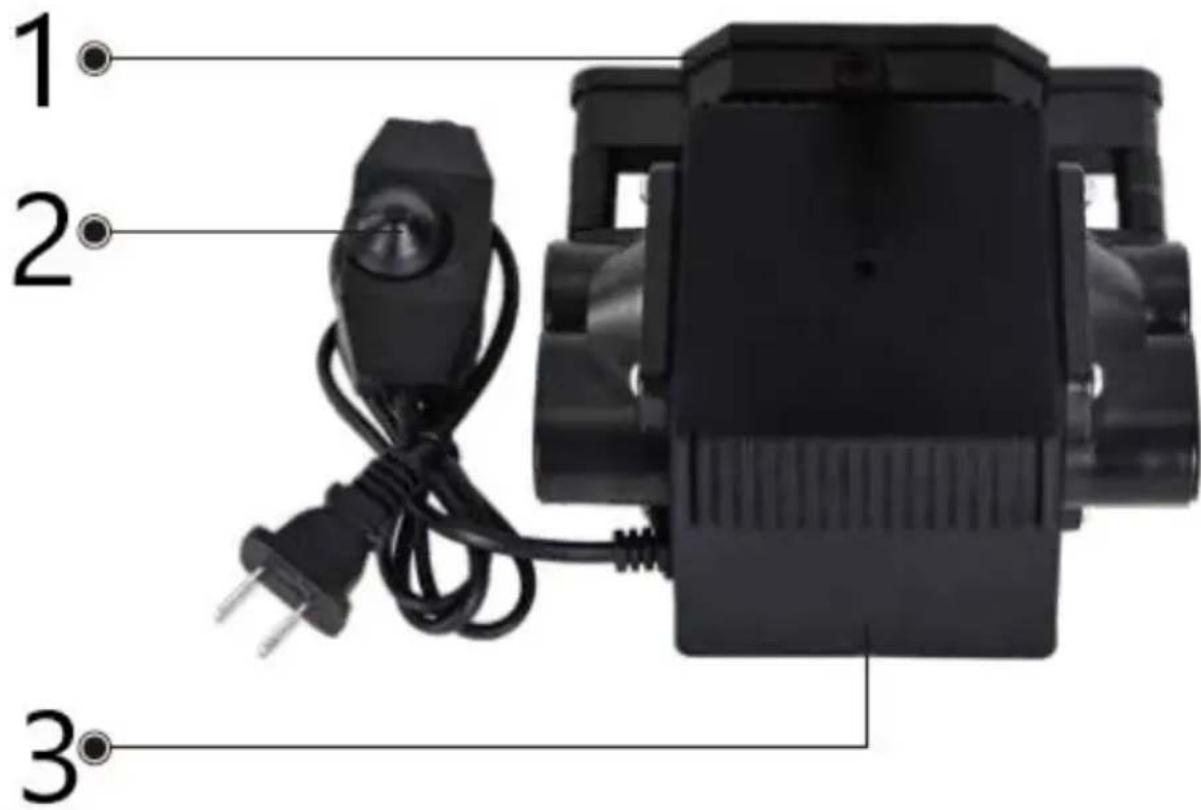

1	Газов нипел
2	Копче за превключване
3	Комплект въздушна помпа

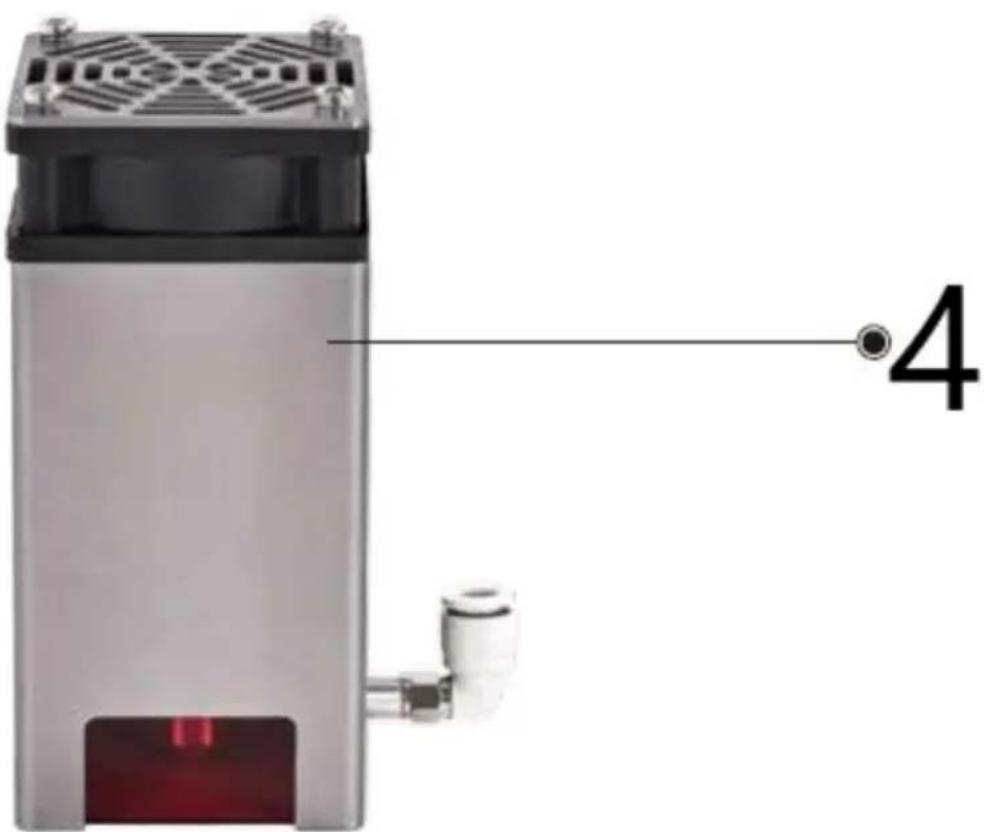

4	Лазерен модул

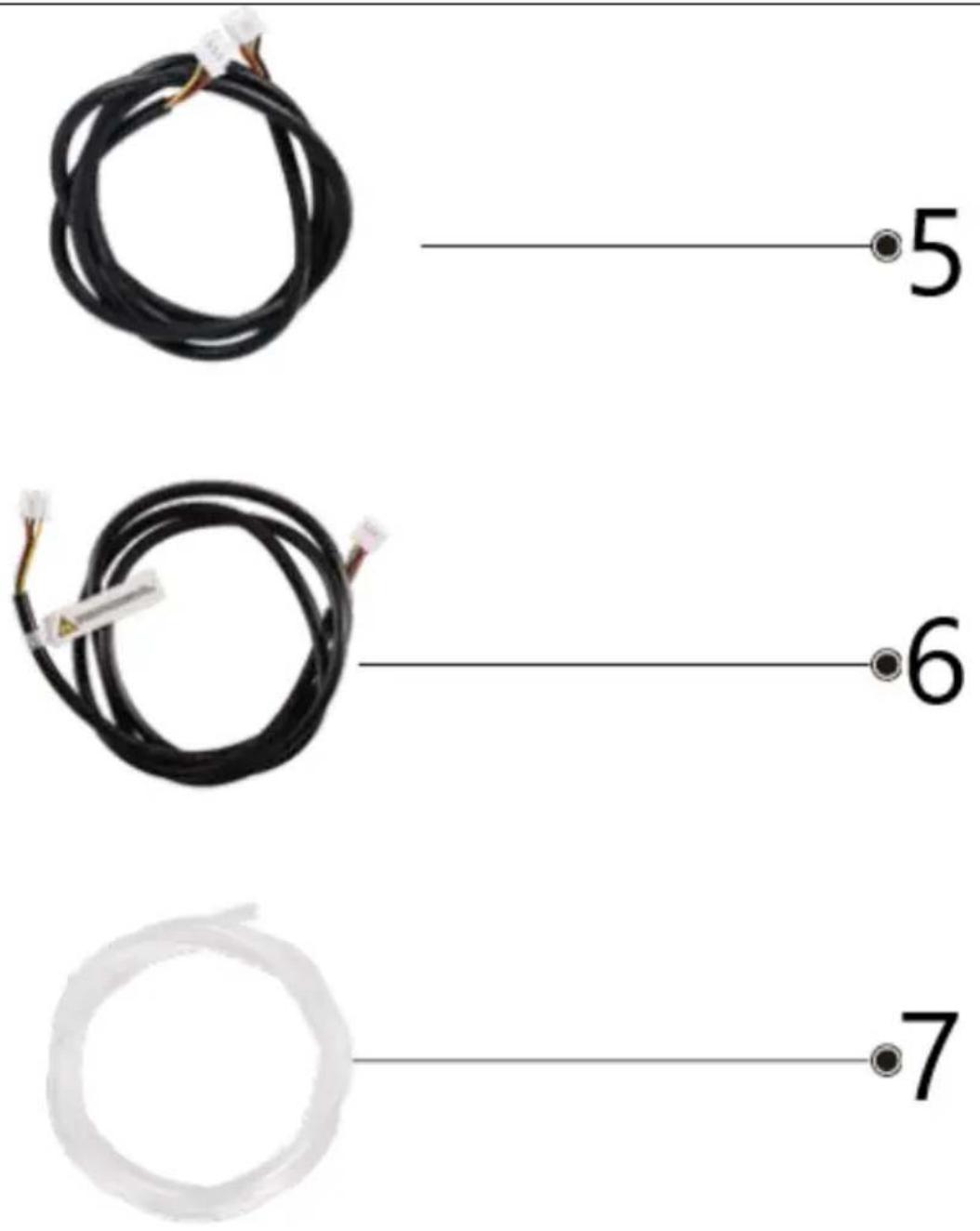

5	Свързващ проводник (кръст)
6	Свързващ проводник (минава през)
7	Газова тръба

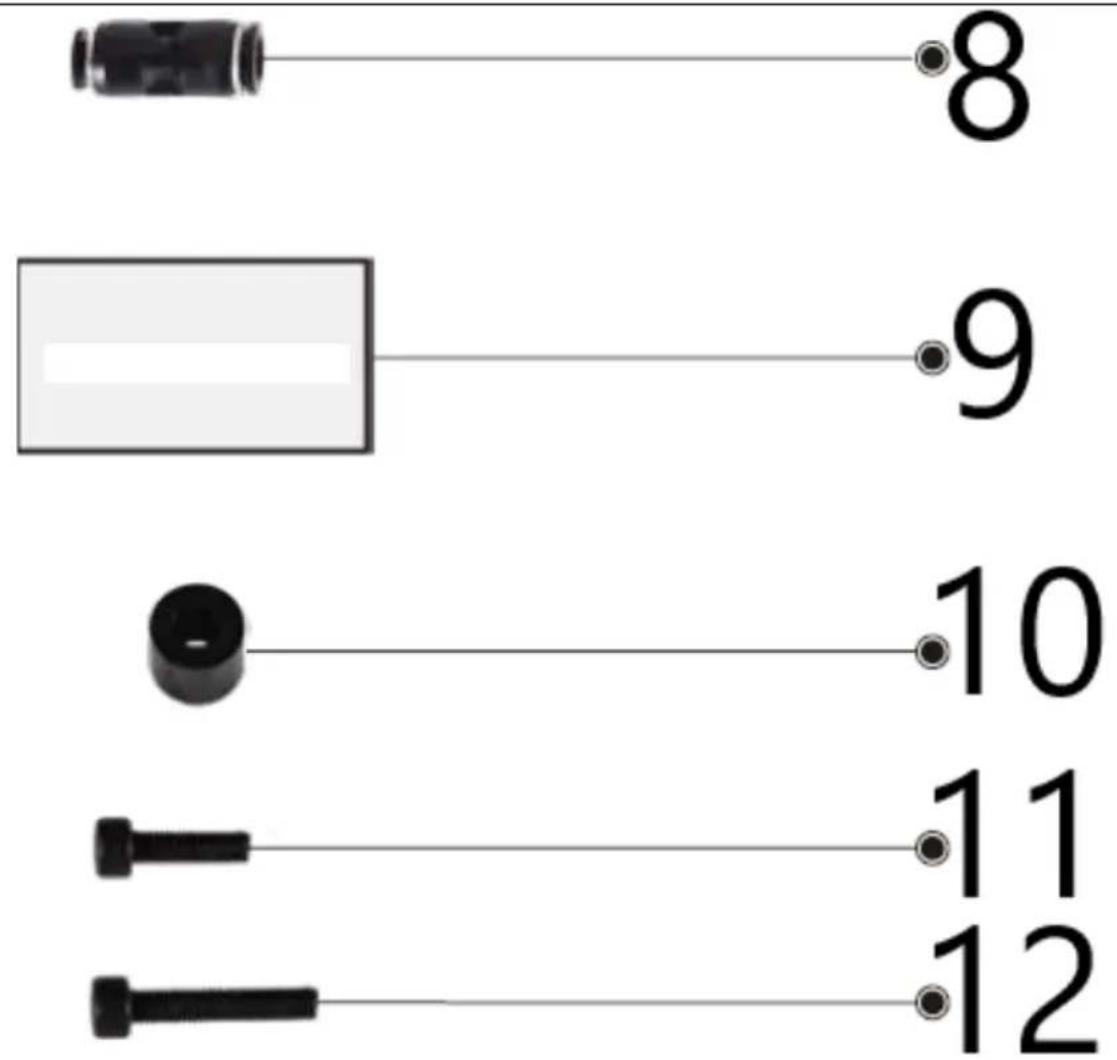

8	Адаптер
9	6 мм фиксирана фокусна плоча
10	Дистанционна колона
11	МЗ*10 винт

Инсталиране и експлоатация

Стъпка 1: Разопаковайте комплекта въздушна помпа и частите

1. Отворете опаковката.
2. Отстранете комплекта въздушна помпа и всички други компоненти.

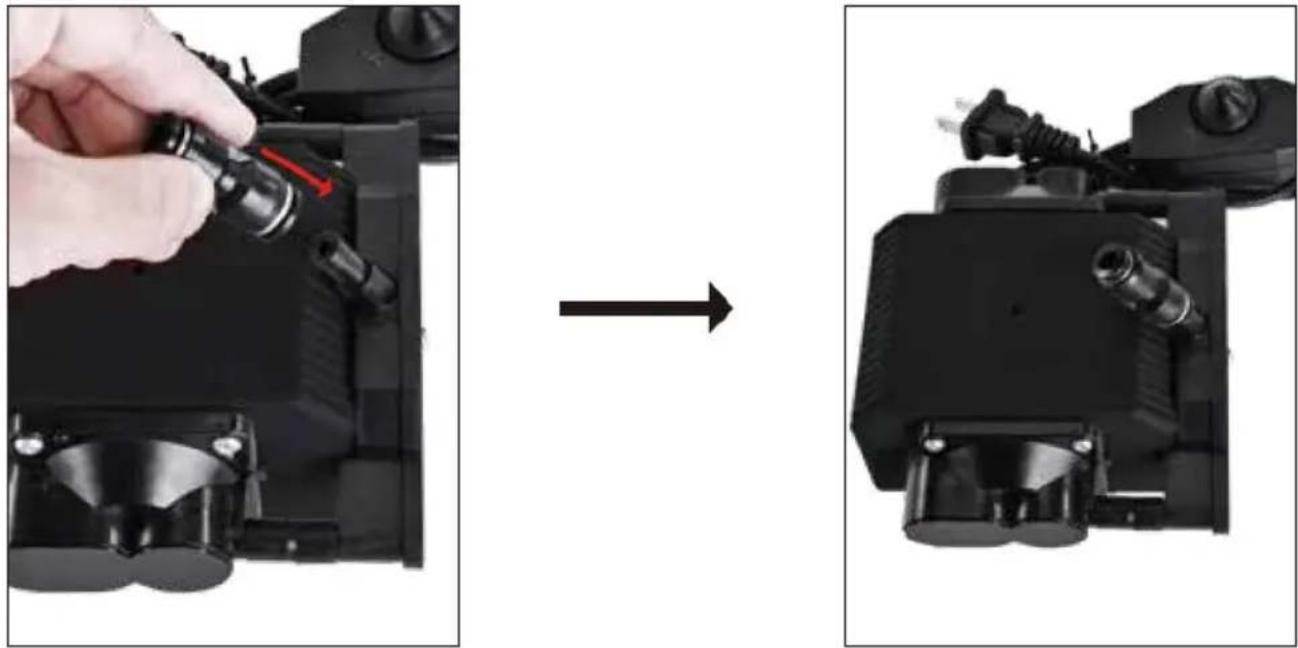

3. Поставете адаптера в порта на въздушната помпа, както е показано на диаграмата.

Стъпка 2: Свържете трахеята към въздушната помпа

1. Намерете въздушната дюза на въздушната помпа.

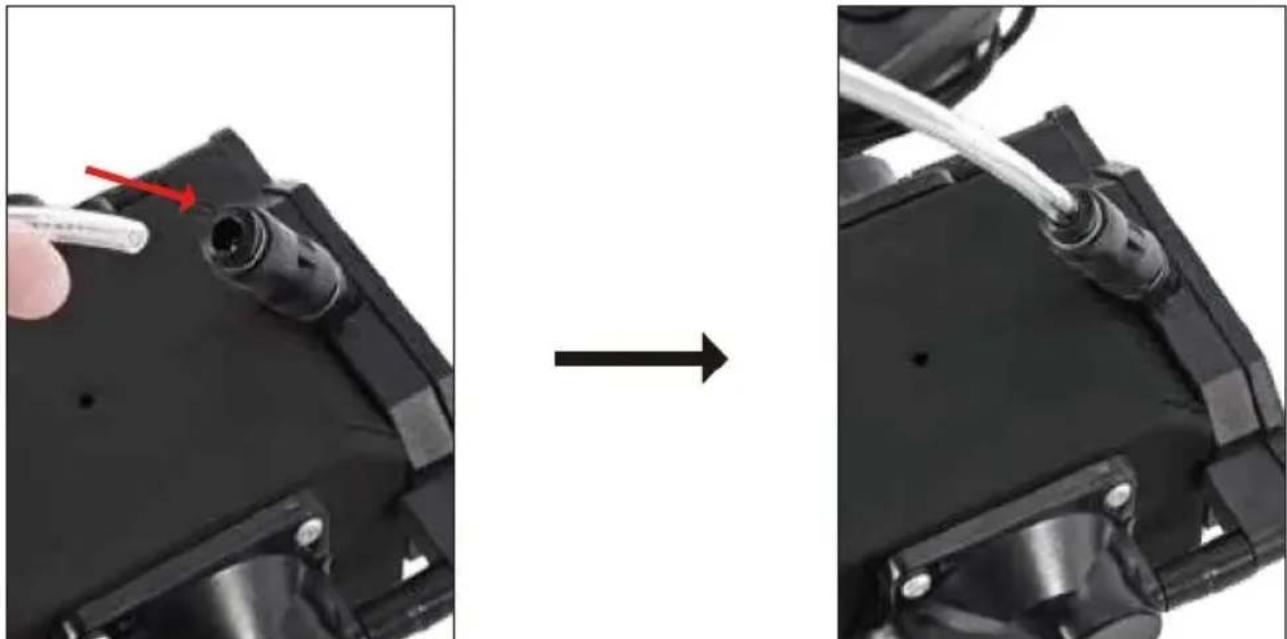

2. Свържете единия край на трахеята към въздушната дюза, както е показано на диаграмата.

Стъпка 3: Свържете трахеята към лазерния модул

1. Намерете въздушната дюза на лазерния модул.

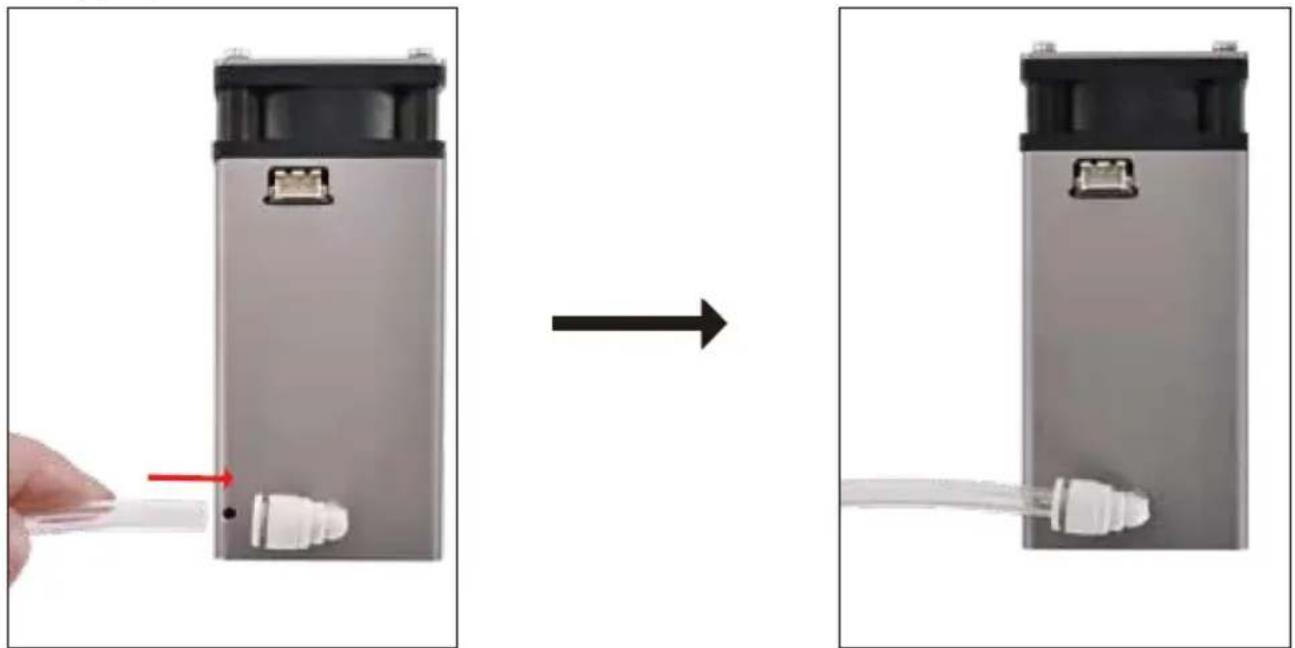

2. Прикрепете другия край на трахеята към тази дюза, както е показано на диаграмата.

Стъпка 4: Прикрепете лазерния модул към машината

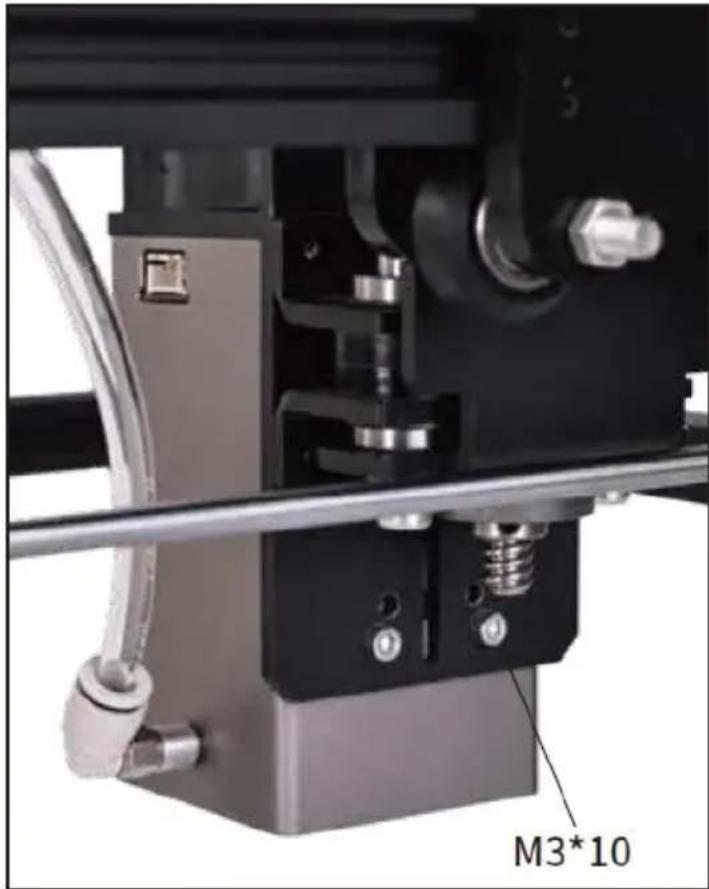

1. Използвайте винтове МЗ*10, за да фиксирате здраво лазерния модул към машината, както е показано на диаграмата.

Стъпка 5: Свържете 3-пиновия кабел

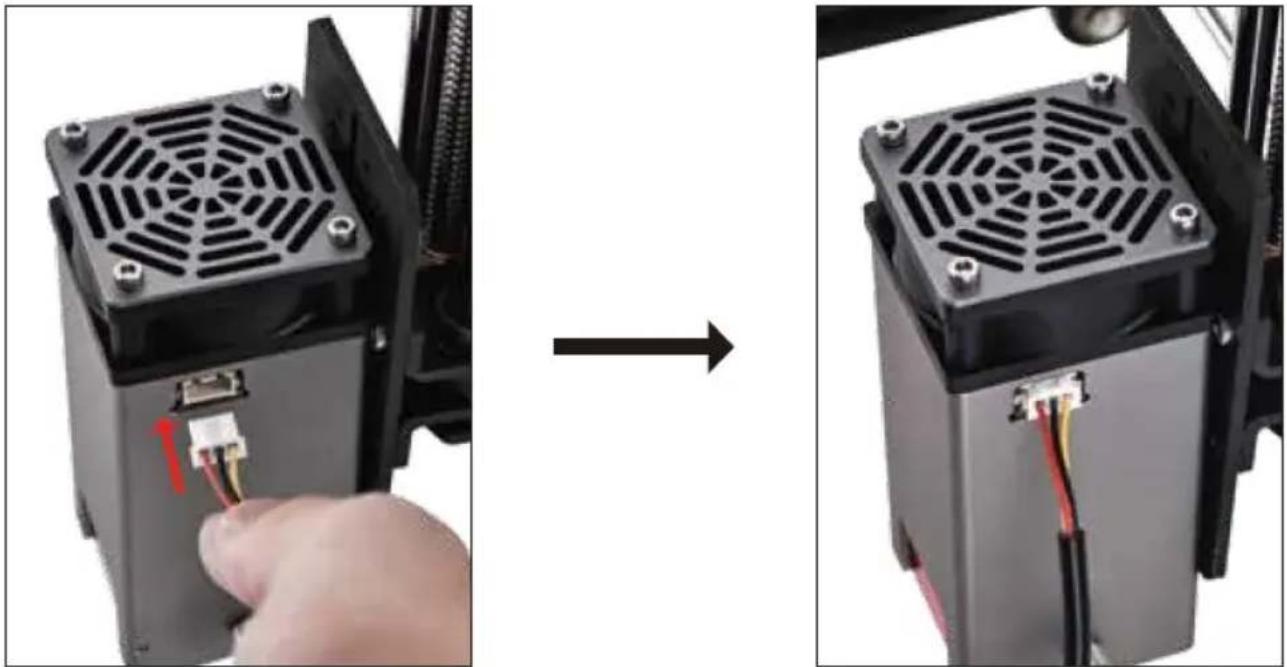

1. Свържете 3-пиновия (червен, черен, жълт) кабел към интерфейса на лазерния модул.

2. Свържете другия край на кабела към контролната платка на вашето устройство, както е показано на диаграмата.

Стъпка 6: Настройте лазерния фокус

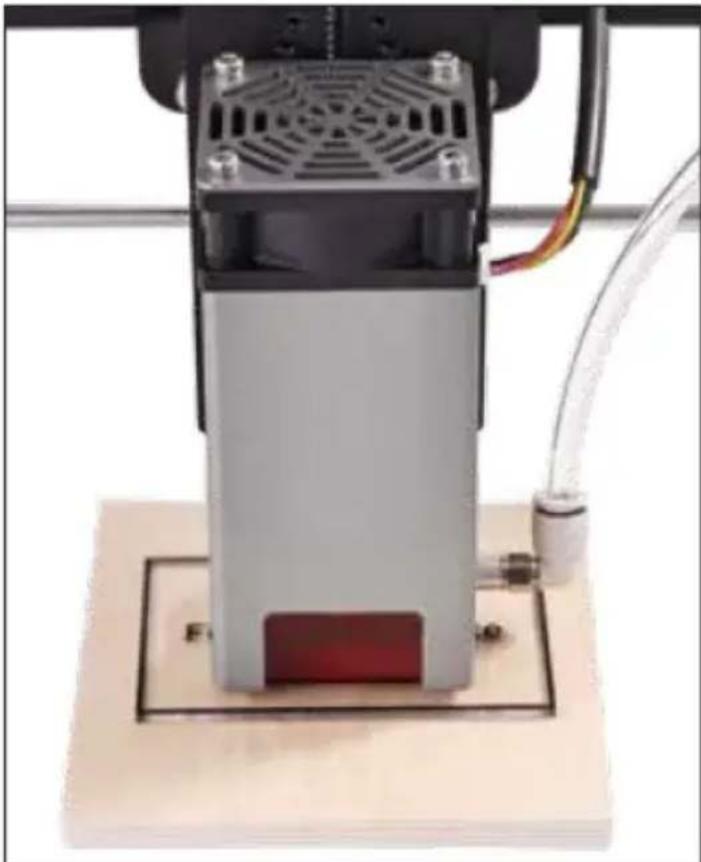

1. Поставете 6 mm плоча с фиксиран фокус директно под лазерната глава.

2. Уверете се, че плочата докосва лазерната глава и обекта за гравиране.

3. След като е зададен правилният фокус, отстранете пластината с фиксиран фокус.

Стъпка 7: Включете въздушната помпа

1. Свържете въздушната помпа към захранване.

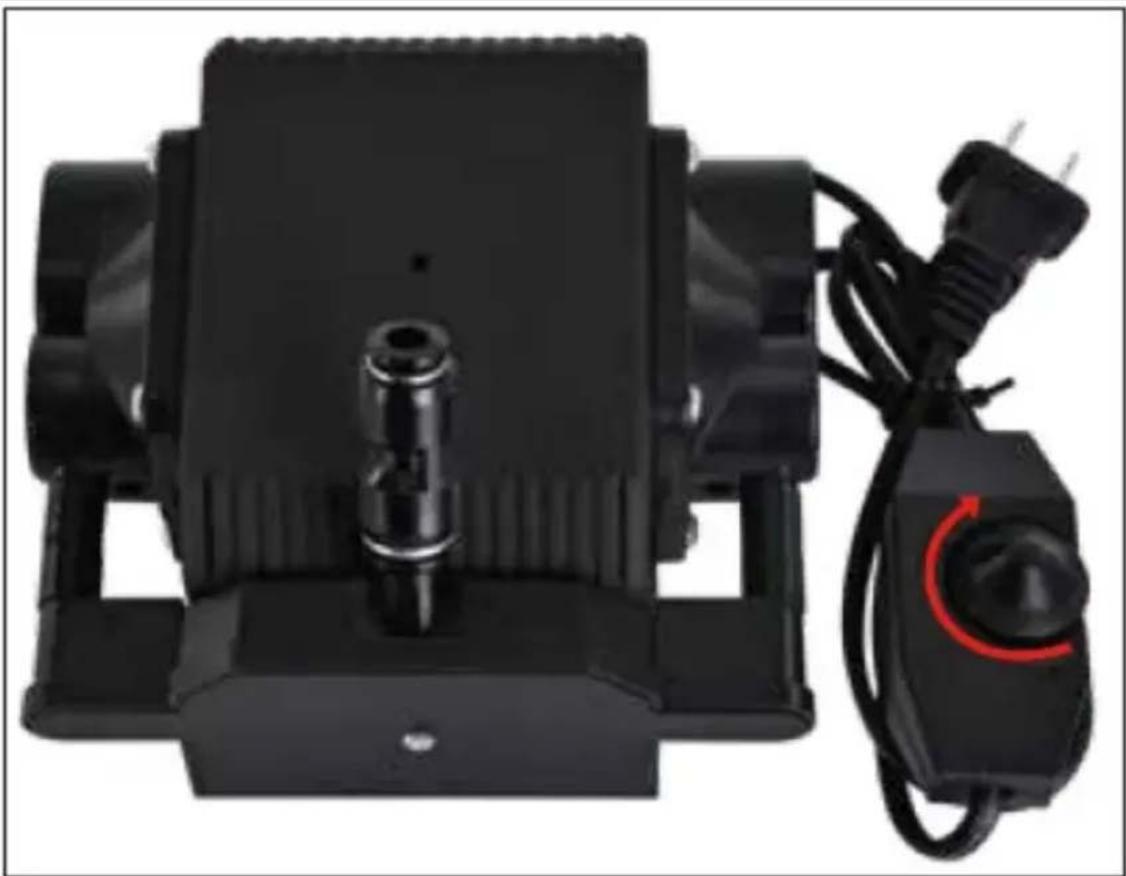

2. Завъртете превключвателя в положение "ON".
3. Регулирайте мощността на въздушната помпа според нуждите.

- Използване на дистанционна колона: Ако е необходимо, можете да използвате винт МЗ*16 през дистанционната колона, за да закрепите допълнително лазерния модул.

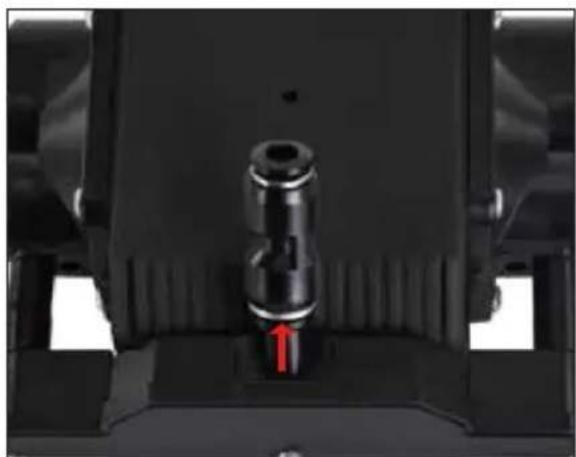

- Отстраняване на трахеята: За да отстраните трахеята, натиснете адаптера навътре с 1 мм, след което отделете трахеята, както е показано на диаграмата.
