Termék típusa	Lézermodul
Modell	SBS-LEM-40ML
Névleges feszültség	230 V, 50 Hz
Névleges elektromos teljesítmény	40 W
Lézerteljesítmény	10 000 mW (10 W)
Maximális gravírozási sebesség	120 mm/perc
Vezérlő interfész	3 tűs (12 V, GND, PWM)
Levegőfúvóka belső átmérője	3,5 mm
Maximális levegőáramlás	30 L/perc
Méretek (H x M x Ma)	170 x 120 x 70 mm
Tömeg	1,5 kg
Tartozékok	Levegőpumpa, adapter, 3 tűs kábel, gázcső, 6 mm-es fókuszáló lemez, távtartó oszlop, M3x10 csavar
Fókuszálás	6 mm-es rögzített fókuszáló lemez
Levegőpumpa tápellátása	230 V, 50 Hz (hálózati adapteren keresztül)
Karbantartás	Rendszeresen tisztítsa meg a levegőfúvókát és a lencsét egy puha, száraz ruhával.
Biztonság	Használjon megfelelő lézer védőszemüveget. Ne nézzen közvetlenül a sugárba.
Elérhető alkatrészek	Levegőpumpa, csatlakozókábel, gázcső, adapter, fókuszáló lemez
Javíthatóság	A modul felhasználó által cserélhető. Összetett javítások esetén lépjen kapcsolatba a Steinberg ügyfélszolgálattal.

Gyakran ismételt kérdések - SBS-LEM-40ML STEINBERG

Hogyan szereljem fel az SBS-LEM-40ML lézermodult a gépemre?

Rögzítse a lézermodult a mellékelt M3x10 csavarokkal a gép kocsijára. Csatlakoztassa a 3 tűs kábelt (piros, fekete, sárga) a modul interfészéhez és a vezérlőkártyájához.

Hogyan állítsam be a lézer fókuszát?

Helyezze a 6 mm-es rögzített fókuszáló lemezt a lézerfej alá, a fej és a gravírozandó darab közé. Állítsa be a magasságot addig, amíg a lemez mindkét felületet érinti, majd vegye ki.

Mekkora a lézer teljesítménye és lehet szabályozni?

A maximális lézerteljesítmény 10 W. Szabályozható a vezérlőkártya PWM jelével (sárga vezeték) 0 és 100% között.

Használnom kell levegőpumpát ezzel a modullal?

Igen, egy levegőpumpa szükséges a gravírozási maradékok elfújásához és a munkaterület hűtéséhez. A készlet tartalmazza.

Hogyan csatlakoztassam a levegőpumpát a lézermodulhoz?

Csatlakoztassa a gázcső egyik végét a pumpa fúvókájára, a másik végét a lézermodul levegőfúvókájára. Kapcsolja be a pumpát és állítsa be az áramlást igényei szerint.

Mit tegyek, ha a lézer nem bocsát ki sugarat?

Ellenőrizze a 3 tűs kábel csatlakozásait (12V, GND, PWM). Győződjön meg arról, hogy a tápfeszültség megfelelő és a PWM jel aktív. Ha lehetséges, tesztelje más vezérlő kimenettel.

Hogyan távolítsam el a gázcsövet a lézermodulról?

Nyomja be a modul adapterét körülbelül 1 mm-rel befelé, majd óvatosan húzza meg a csövet a leválasztáshoz.

Milyen tartozékok járnak a lézermodulhoz?

A készlet tartalmazza: lézermodul, levegőpumpa, hálózati adapter, 3 tűs kábel, gázcső, 6 mm-es fókuszáló lemez, távtartó oszlop és M3x10 csavarok.

Hogyan tisztítsam a lézermodult?

Rendszeresen tisztítsa meg a levegőfúvókát és a kimeneti lencsét egy puha, száraz ruhával. Kerülje az agresszív oldószereket, amelyek károsíthatják az optikát.

Milyen biztonsági óvintézkedéseket kell tennem?

Viseljen a hullámhossznak megfelelő lézer védőszemüveget. Soha ne nézzen közvetlenül a sugárba. Győződjön meg arról, hogy a gép jól szellőzik és a levegőpumpa működik használat közben.

HASZNÁLATI ÚTMUTATÓ SBS-LEM-40ML STEINBERG

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Lézermodul
Modell	SBS-LEM-40ML
Névleges feszültség [V ~] / Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	40
Maximális sebesség [mm/min]	120
Kimeneti feszültség/amper	3 pólusú (12 V, GND, PWM)
Lézerteljesítmény [mW]	10000
Levegőfúvóka belső átmérője [mm]	3,5
Maximális áramlási sebesség [L/min]	30
Méretek (Szélesség x mélység x magasság) [mm]	170 x 120 x 70
Súly [kg]	1,5

5

6

7

HU

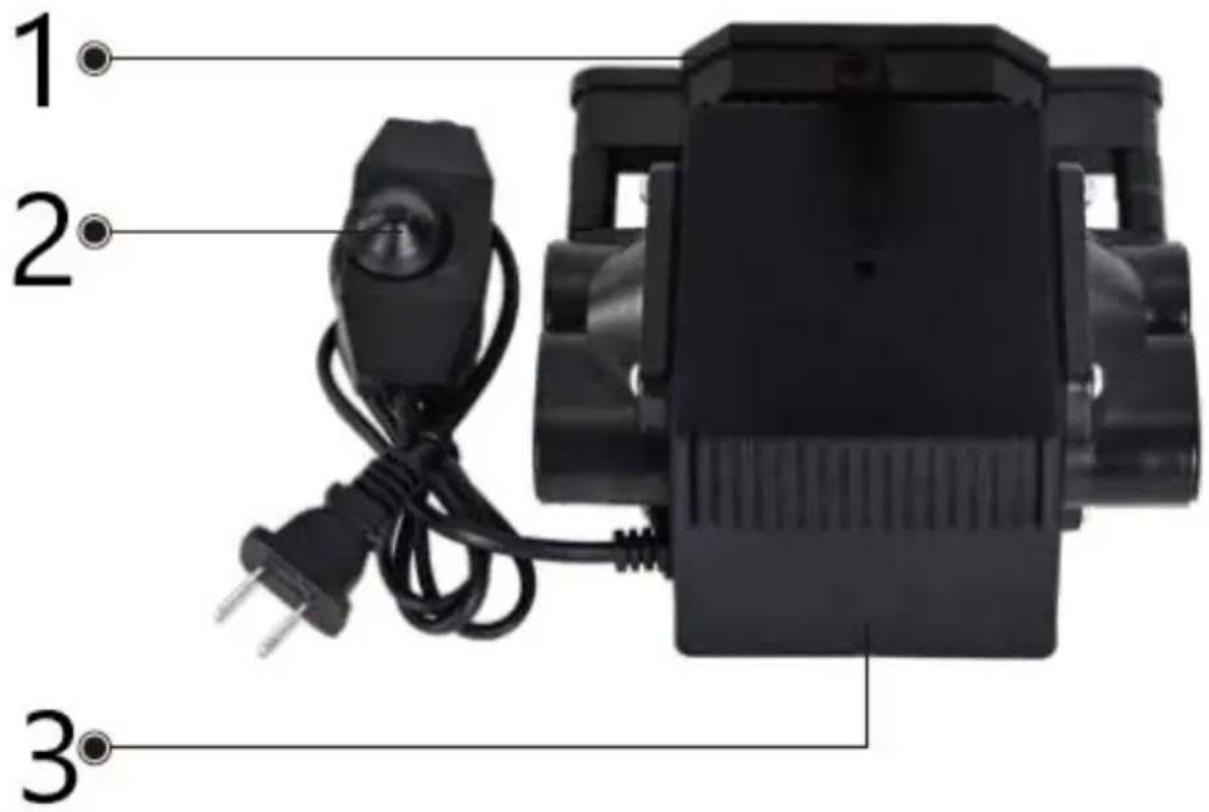

1	Gas-nipple
2	Kapcsoló gomb
3	Légszivattyú készlet

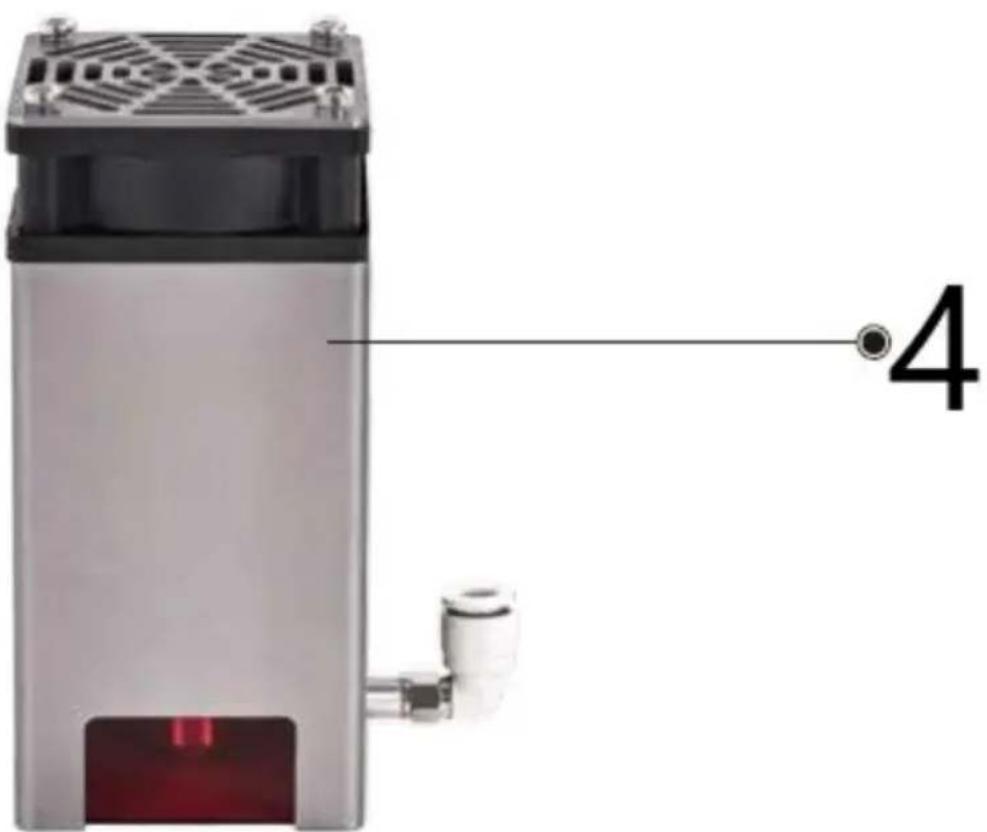

4	Lézer modul

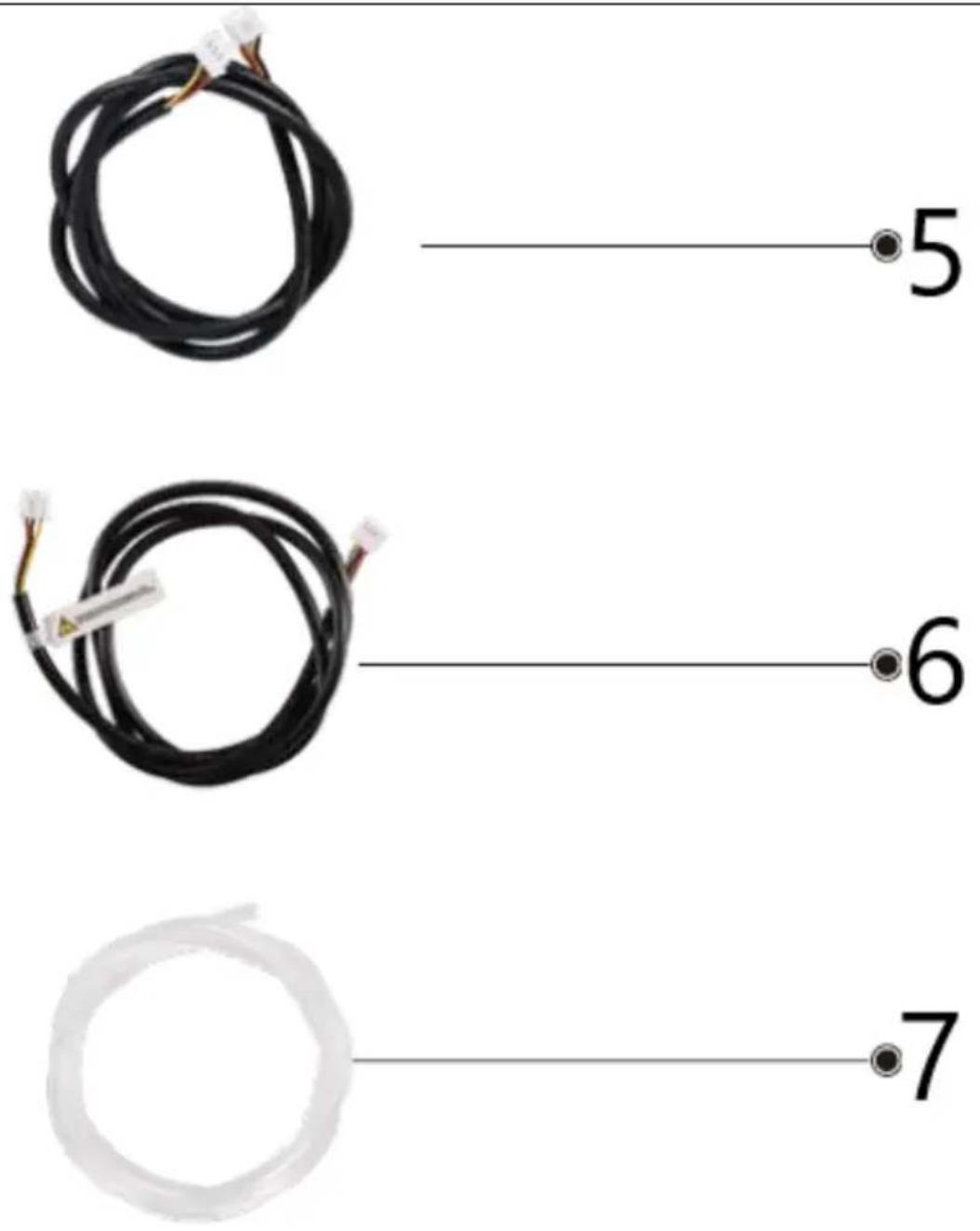

5	Csatlakozó vezeték (kereszt)
6	Csatlakozó vezeték (átmenő)
7	Gázcső
8	Adapter

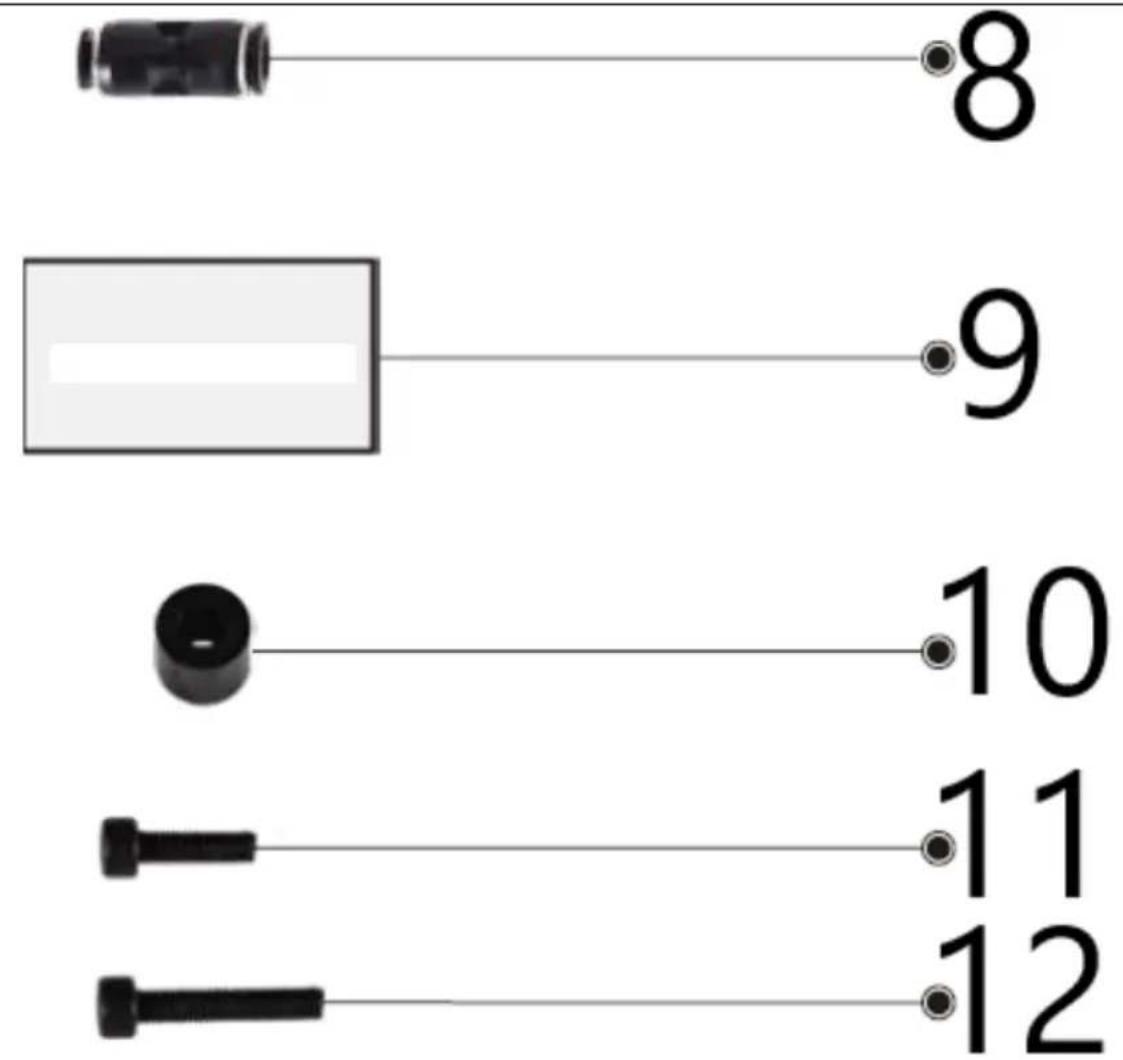

9	6 mm-es fix fókuszlemez
10	Távtartó oszlop
11	M3*10 csavar

Telepítés és üzemeltetés

1. lépés: Csomagolja ki a légszivattyú készletet és az alkatrészeket.

2. Nyissa ki a csomagot.

3. Vegye ki a légszivattyú-készletet és minden más alkatrészt.

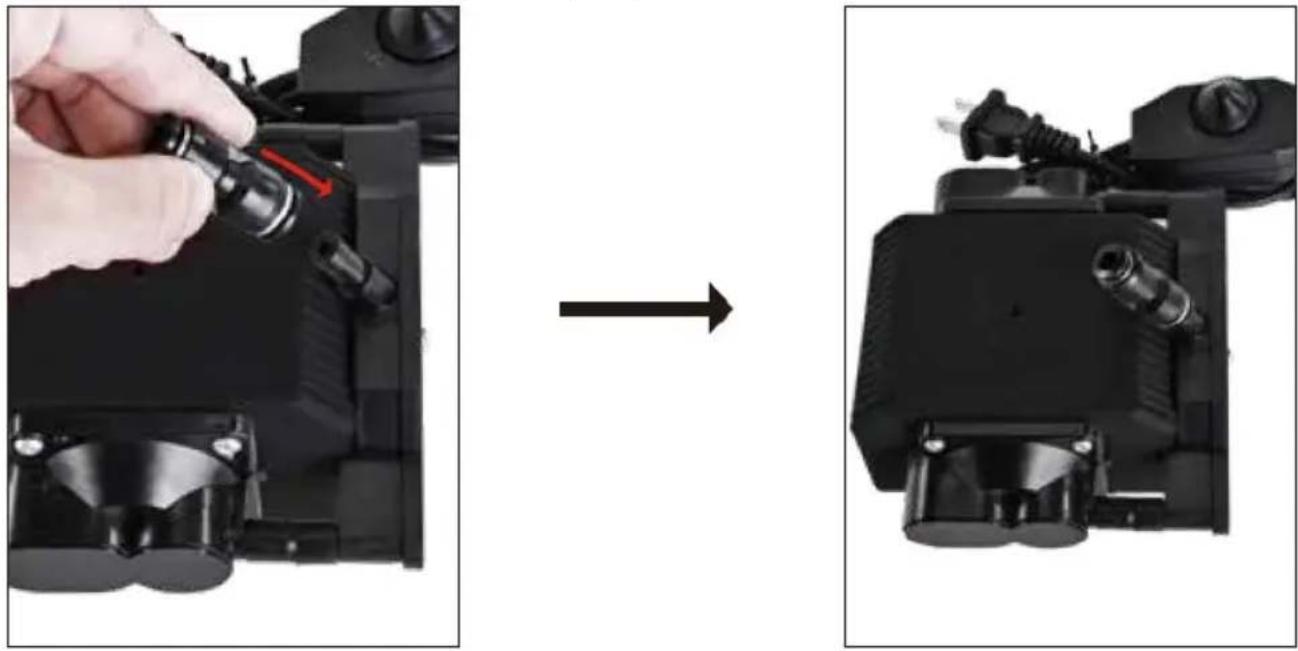

4. Helyezze az adaptert a légszivattyú nyílásába az ábrán látható módon.

1. lépés: Csatlakoztassa a légcsövet a légszivattyúhoz

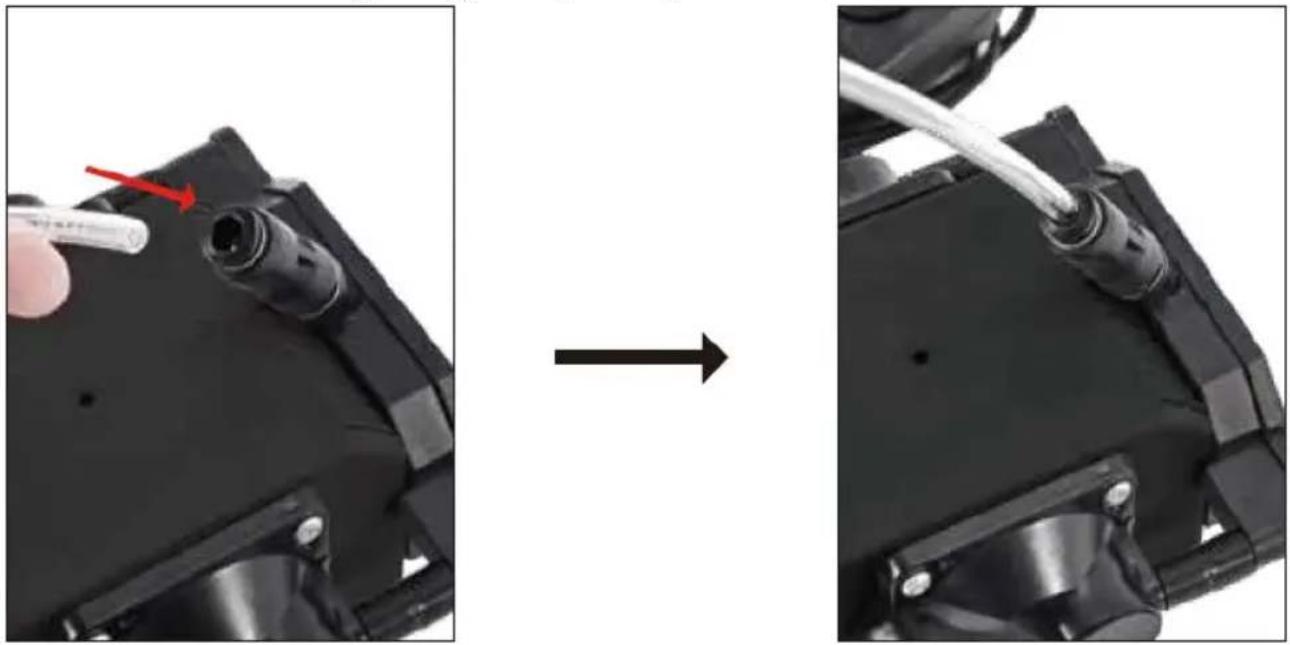

2. Keresse meg a levegőszivattyú légfúvókáját.

3. Csatlakoztassa a légcső egyik végét a légfúvókához az ábrán látható módon.

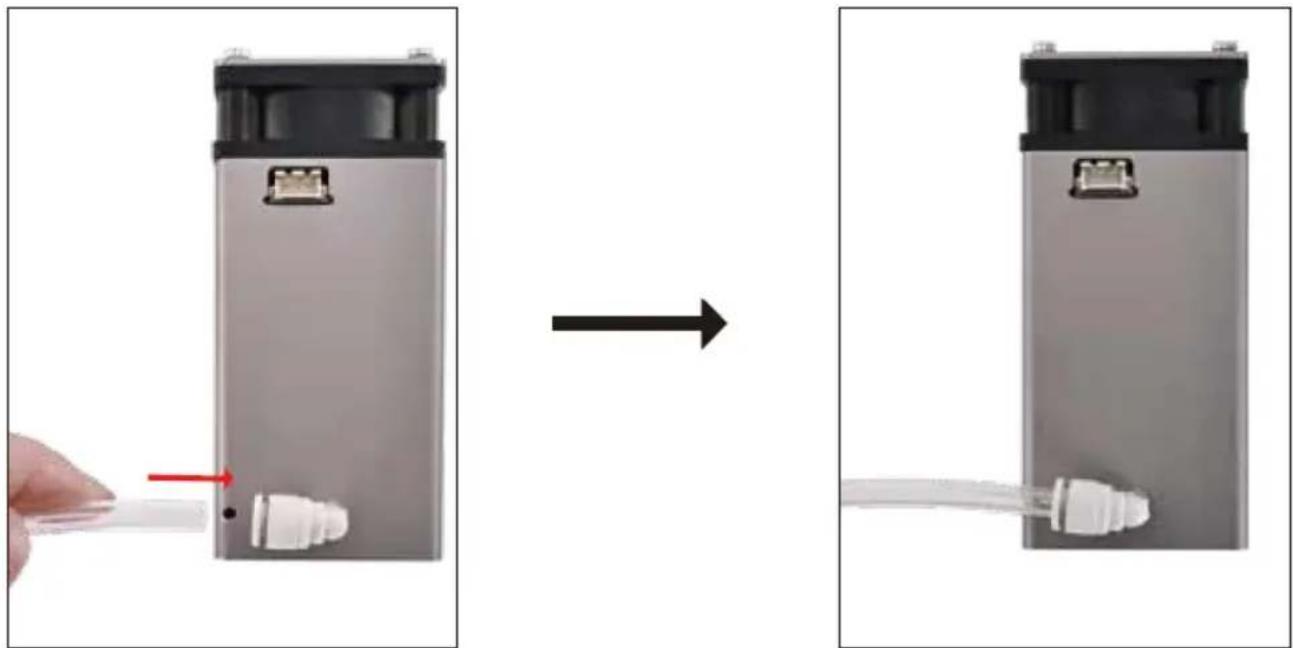

3. lépés: A légcső csatlakoztatása a lézermodulhoz

1. Keresse meg a légfúvókát a lézermodulon.
2. Csatlakoztassa a légcső másik végét ehhez a fúvókához az ábrán látható módon.

4. lépés: A lézermodul rögzítése a géphez

1. A lézermodult M3*10-es csavarokkal rögzítse biztonságosan a géphez az ábrán látható módon.

5. lépés: Csatlakoztassa a 3-tüs kábelt

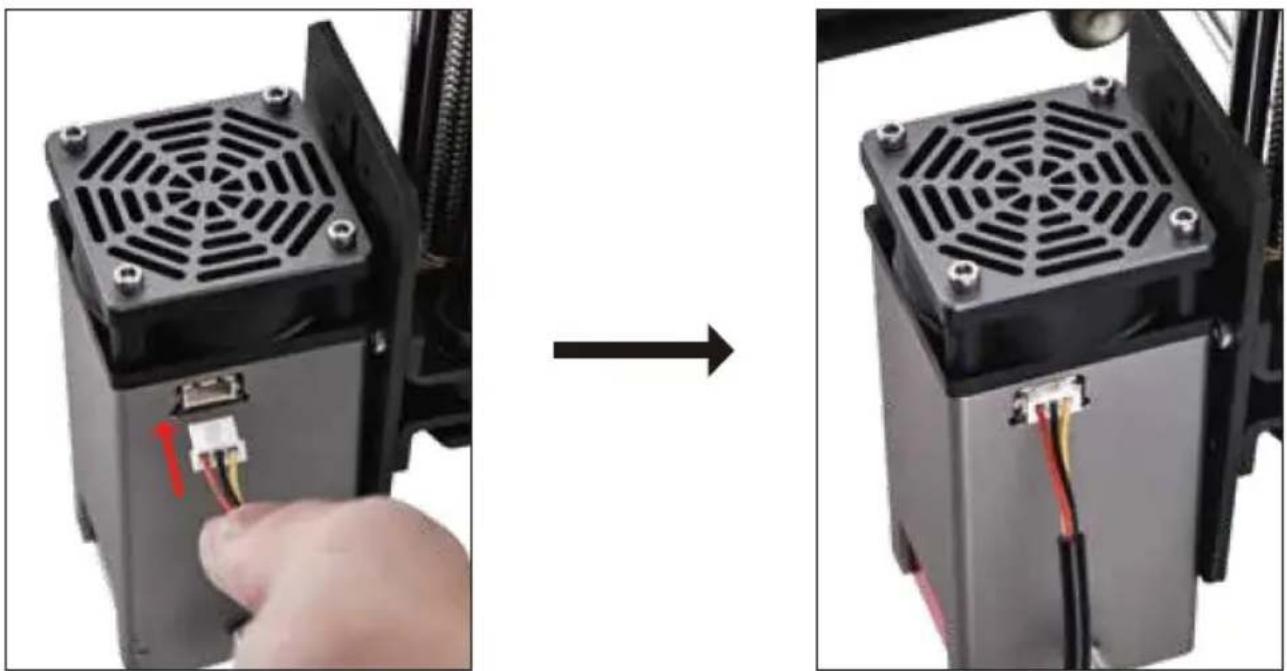

1. Csatlakoztassa a 3 tüs (piros, fekete, sárga) kábelt a lézermodul interfészéhez.

2. Csatlakoztassa a kábel másik végét a gép vezérlőpaneljéhez az ábrán látható módon.

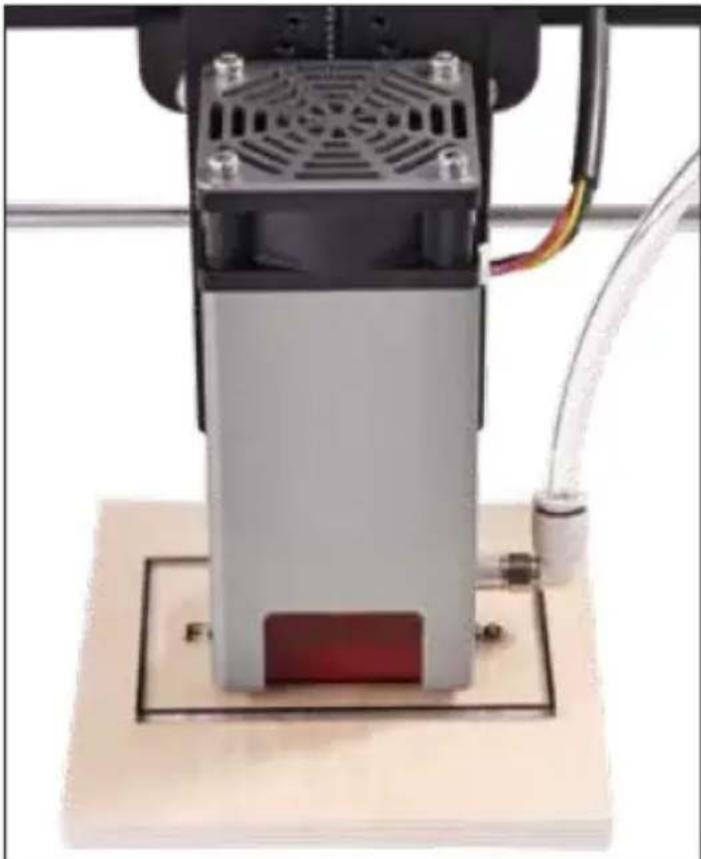

6. lépés: A lézerfókusz beállítása

1. Helyezze a 6 mm-es fix fókuszú lemezt közvetlenül a lézerfej alá.

2. Győződjön meg róla, hogy a lemez a lézerfejhez és a gravírozandó tárgyhoz is hozzáér.

3. Ha beállította a helyes fókuszt, távolítsa el a fix fókuszú lemezt.

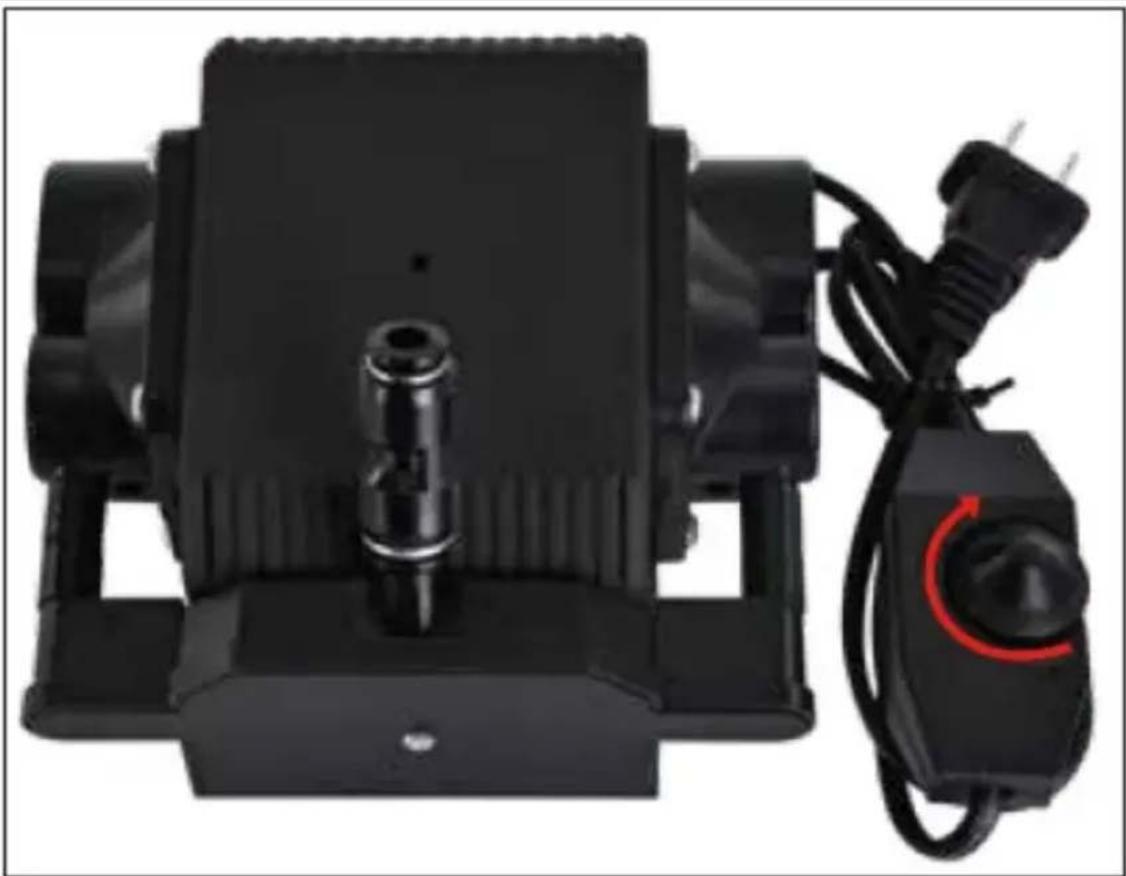

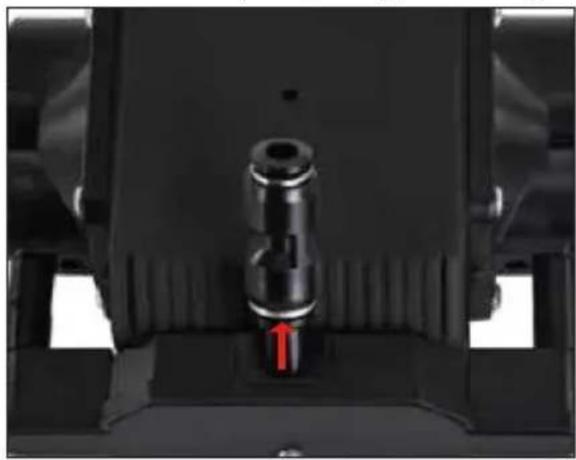

7. lépés: Kapcsolja be a légszivattyút

1. Csatlakoztassa a légszivattyút a tápegységhez.
2. Fordítsa a kapcsolót "ON" állásba.
3. Szükség szerint állítsa be a légszivattyú teljesítményét.

• Távtartó oszlop használata: M3*16 csavarral a távtartó oszlopon keresztül is rögzítheti a lézermodult.
• A légcső eltávolítása: A légcső eltávolításához nyomja befelé az adaptert 1 mm-rel, majd vegye le a légcsövet az ábrán látható módon.
