Producttype	Lasermodule
Model	SBS-LEM-40ML
Nominale spanning	230 V, 50 Hz
Nominaal elektrisch vermogen	40 W
Laservermogen	10 000 mW (10 W)
Maximale grafeersnelheid	120 mm/min
Besturingsinterface	3 pinnen (12 V, GND, PWM)
Binnendiameter luchtmondstuk	3,5 mm
Maximale luchtstroom	30 L/min
Afmetingen (L x B x H)	170 x 120 x 70 mm
Gewicht	1,5 kg
Inbegrepen accessoires	Luchtpomp, adapter, 3-polige kabel, gasbuis, 6 mm scherpstelplaat, afstandskolom, M3x10 schroeven
Scherpstellen	Vaste scherpstelplaat van 6 mm
Voeding luchtpomp	230 V, 50 Hz (via netadapter)
Onderhoud	Reinig regelmatig het luchtmondstuk en de lens met een zachte, droge doek
Veiligheid	Gebruik geschikte laserveiligheidsbrillen. Kijk niet rechtstreeks in de straal.
Reserveonderdelen beschikbaar	Luchtpomp, verbindingskabel, gasbuis, adapter, scherpstelplaat
Repareerbaarheid	Module vervangbaar door de gebruiker. Neem contact op met Steinberg klantenservice voor complexe reparaties.

Veelgestelde vragen - SBS-LEM-40ML STEINBERG

Hoe installeer ik de lasermodule SBS-LEM-40ML op mijn machine?

Bevestig de lasermodule met de meegeleverde M3x10 schroeven op de slede van uw machine. Sluit de 3-polige kabel (rood, zwart, geel) aan op de interface van de module en uw besturingskaart.

Hoe stel ik de scherpstelling van de laser in?

Plaats de vaste scherpstelplaat van 6 mm onder de laser kop, tussen de kop en het te graveren werkstuk. Pas de hoogte aan totdat de plaat beide oppervlakken raakt, en verwijder hem dan.

Wat is het laservermogen en kan het worden geregeld?

Het maximale laservermogen is 10 W. Het is instelbaar via het PWM-signaal (gele draad) van uw besturingskaart, van 0 tot 100%.

Moet ik een luchtpomp gebruiken met deze module?

Ja, een luchtpomp is nodig om graveringsresten weg te blazen en het werkgebied te koelen. Deze is inbegrepen in de kit.

Hoe sluit ik de luchtpomp aan op de lasermodule?

Sluit het ene uiteinde van de gasbuis aan op de mondstuk van de pomp, en het andere uiteinde op het luchtmondstuk van de lasermodule. Zet de pomp aan en stel de stroom in op uw behoeften.

Wat te doen als de laser geen straal uitzendt?

Controleer de aansluitingen van de 3-polige kabel (12V, GND, PWM). Zorg ervoor dat de voedingsspanning correct is en dat het PWM-signaal actief is. Test indien mogelijk met een andere besturingsuitgang.

Hoe verwijder ik de gasbuis van de lasermodule?

Druk de adapter van de module ongeveer 1 mm naar binnen, trek dan voorzichtig aan de buis om deze los te koppelen.

Welke accessoires worden meegeleverd met de lasermodule?

De kit bevat: lasermodule, luchtpomp, netadapter, 3-polige kabel, gasbuis, 6 mm scherpstelplaat, afstandskolom en M3x10 schroeven.

Hoe reinig ik de lasermodule?

Reinig regelmatig het luchtmondstuk en de uitgangslens met een zachte, droge doek. Vermijd agressieve oplosmiddelen die de optiek kunnen beschadigen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een geschikte laserveiligheidsbril voor de golflengte. Kijk nooit rechtstreeks in de straal. Zorg ervoor dat de machine goed geventileerd is en dat de luchtpomp tijdens gebruik werkt.

GEBRUIKSAANWIJZING SBS-LEM-40ML STEINBERG

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Lasermodule
Model	SBS-LEM-40ML
Nominale spanning [V~] / Frequentie [Hz]	230 / 50
Nominaal vermogen [W]	40
Maximale snelheid [mm/min]	120
Uitgangsspanning/ampère	3-polig (12 V, GND, PWM)
Laservermogen [mW]	10000
Binnendiameter luchtmondstuk [mm]	3,5
Max. stroomsnelheid [L/min]	30
Afmetingen [breedte x diepte x hoogte; mm]	170x120x70
Gewicht [kg]	1,5

NL

NL

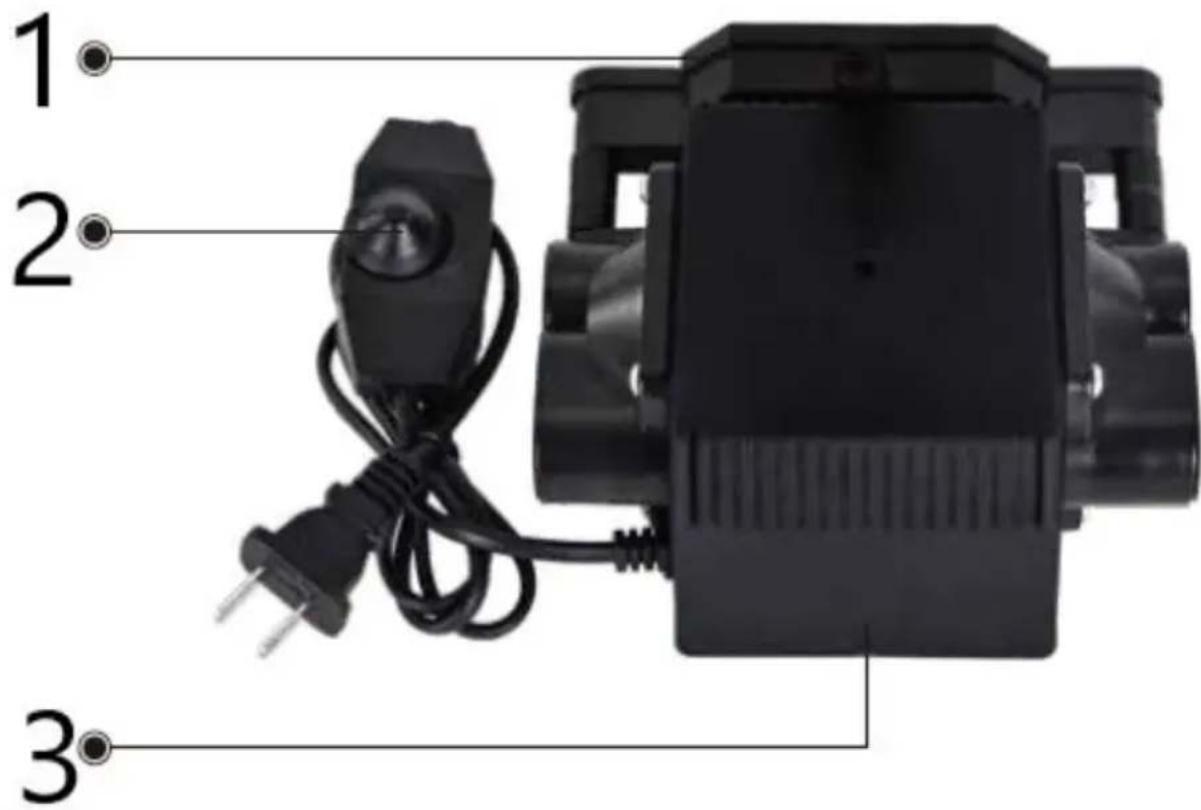

1	Gasnippel
2	Schakelknop
3	Luchtpomp Kit

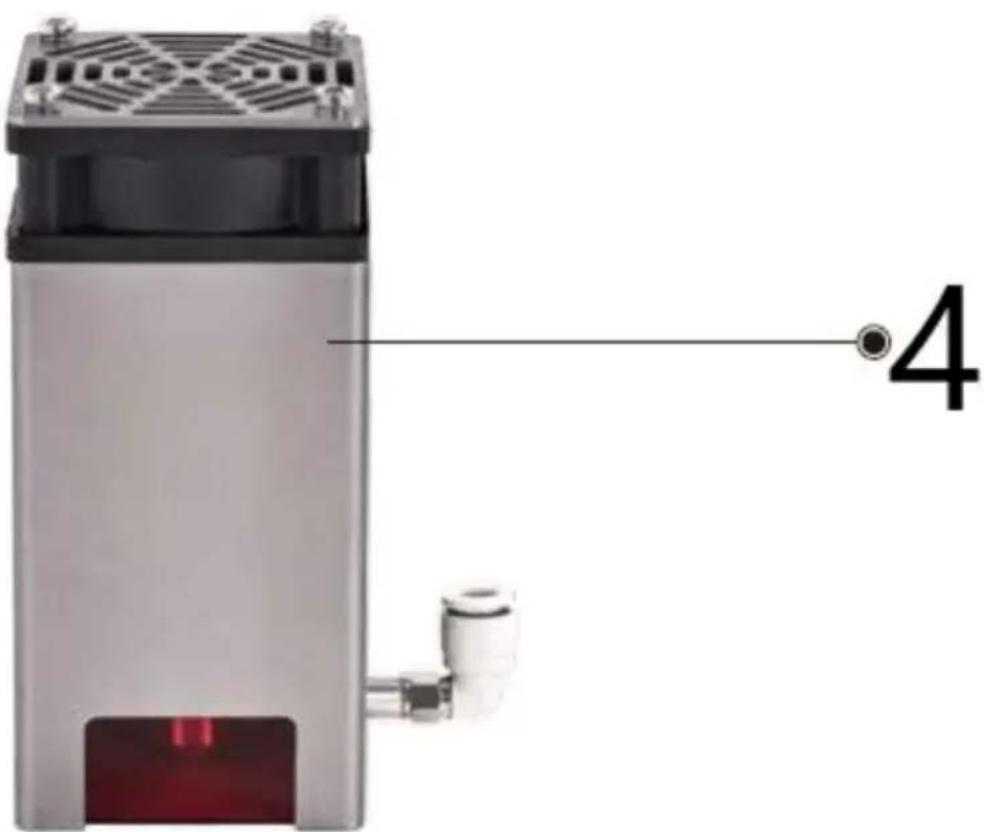

4	Lasermodule
5	Verbindingsdraad (kruis)
6	Verbindingsdraad (doorvoer)
7	Gasbuis

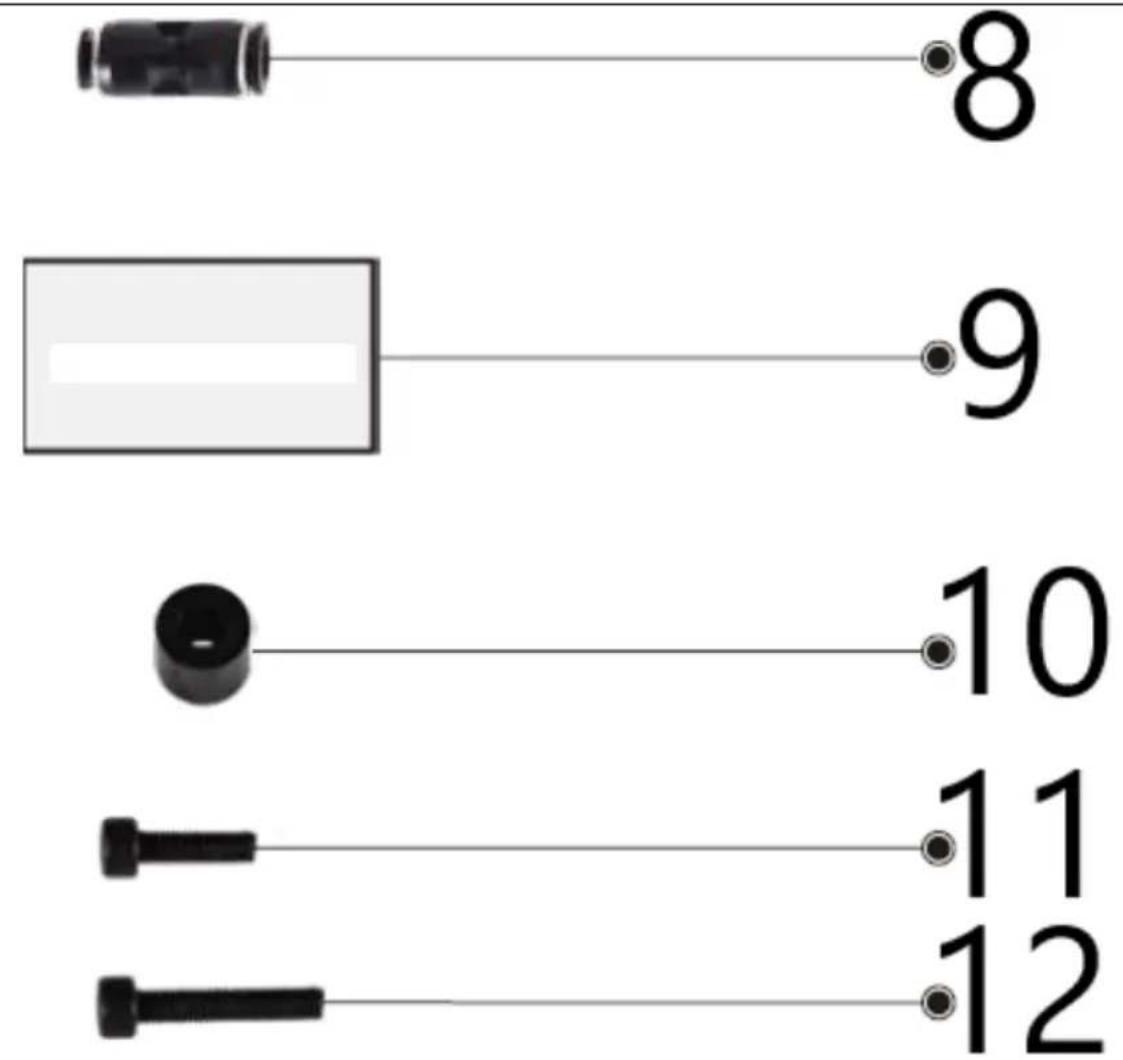

8	Adapter
9	6mm vaste focusplaat
10	Afstandskolom
11	M3*10 schroef

Installatie en bediening

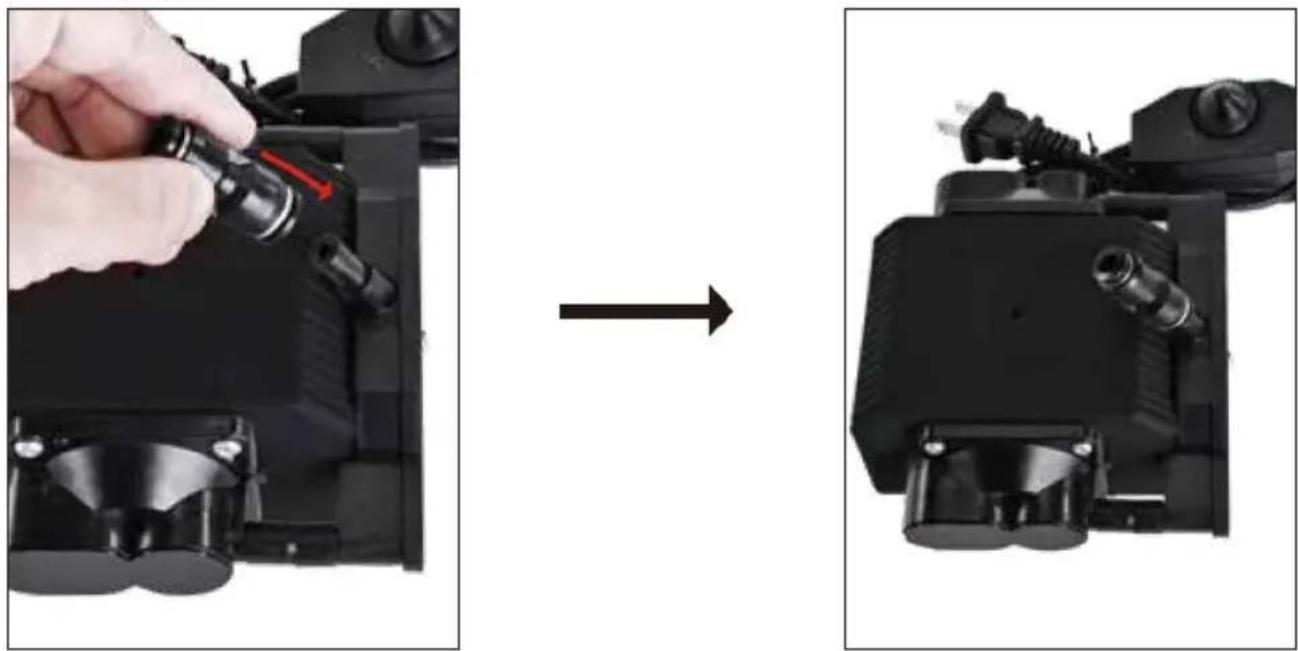

Stap 1: Pak de luchtpompset en onderdelen uit

1. Open de verpakking.
2. Verwijder de luchtpompset en alle andere onderdelen.
3. Plaats de adapter in de poort op de luchtpomp, zoals aangegeven in het diagram.

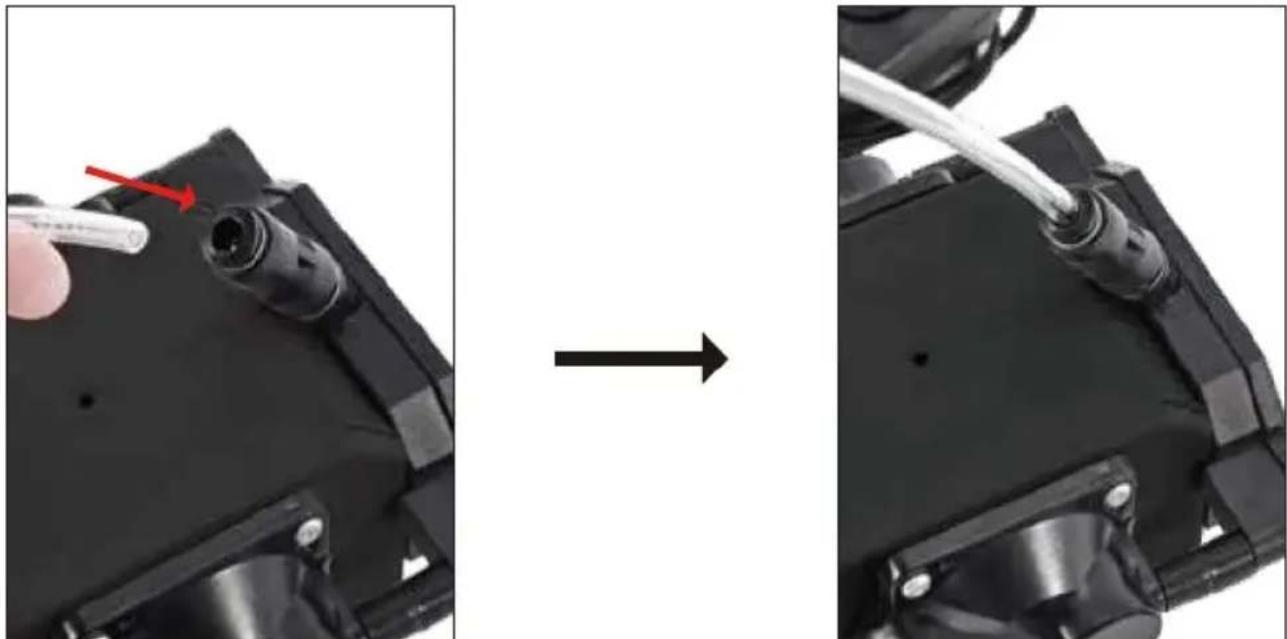

Stap 2: Sluit de luchtpijp aan op de luchtpomp

1. Zoek het luchtmondstuk op de luchtpomp.
2. Sluit het ene uiteinde van de luchtpijp aan op het luchtmondstuk, zoals aangegeven in de tekening.

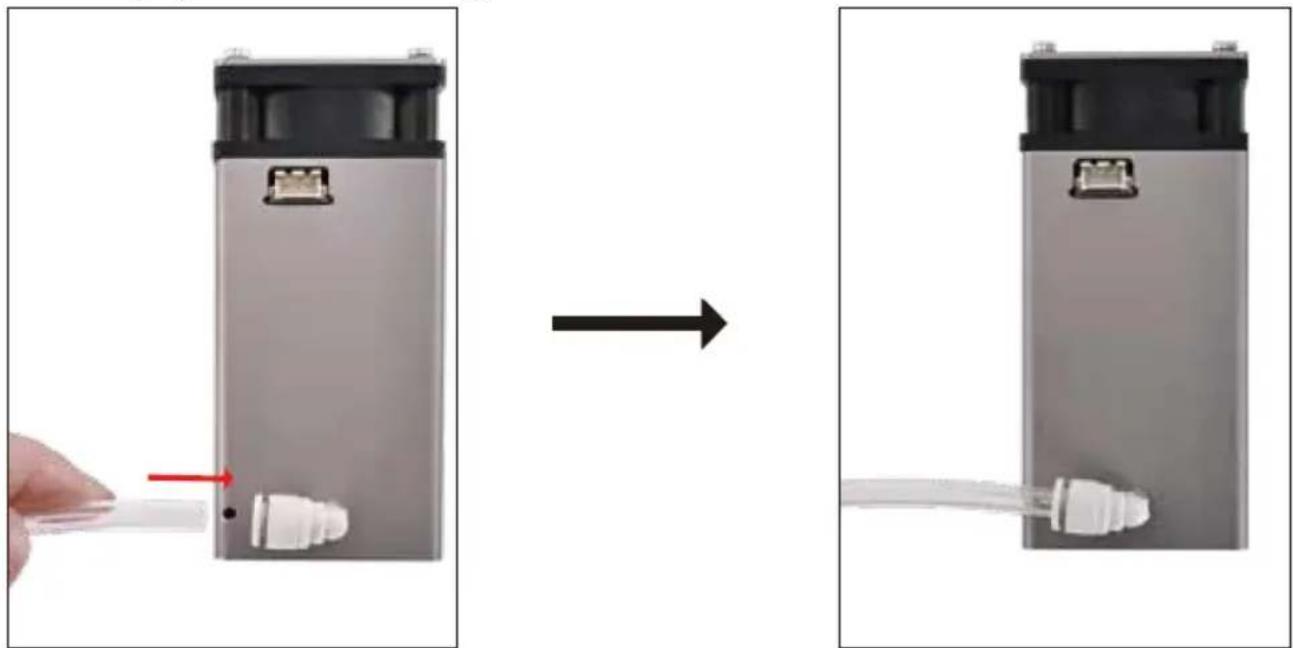

Stap 3: Sluit de luchtpijp aan op de lasermodule

1. Zoek het luchtmondstuk op de lasermodule.
2. Bevestig het andere uiteinde van de luchtpijp aan dit mondstuk, zoals aangegeven in de tekening.

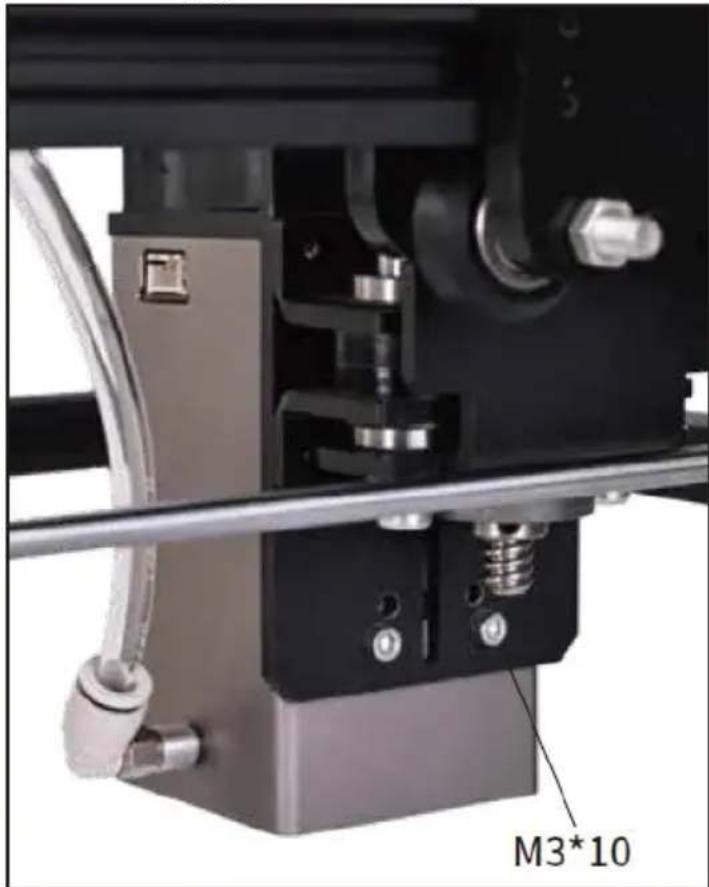

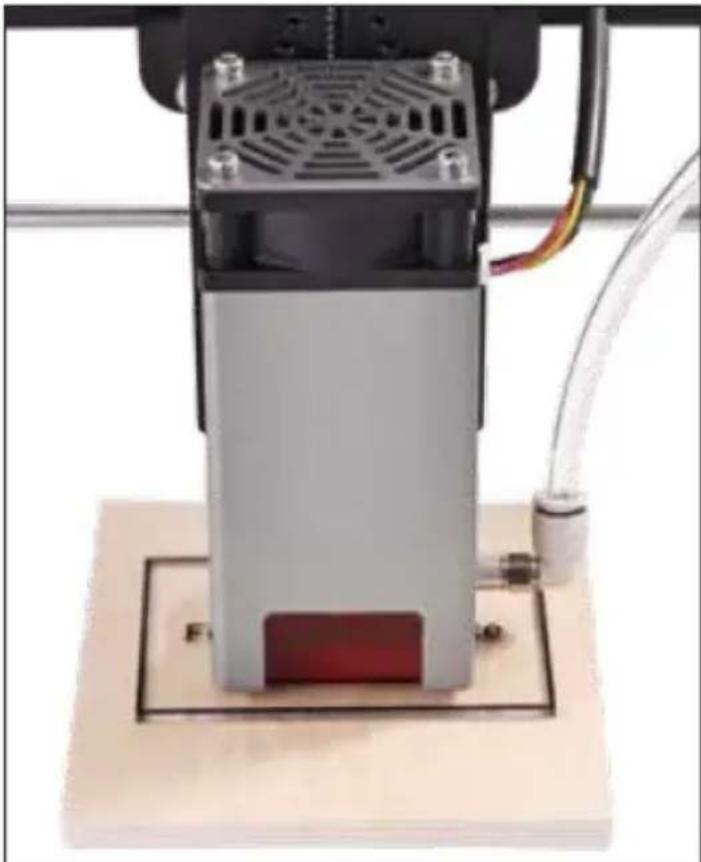

Stap 4: Bevestig de lasermodule aan de machine

1. Gebruik M3*10-schroeven om de lasermodule stevig aan de machine te bevestigen, zoals weergegeven in het diagram.

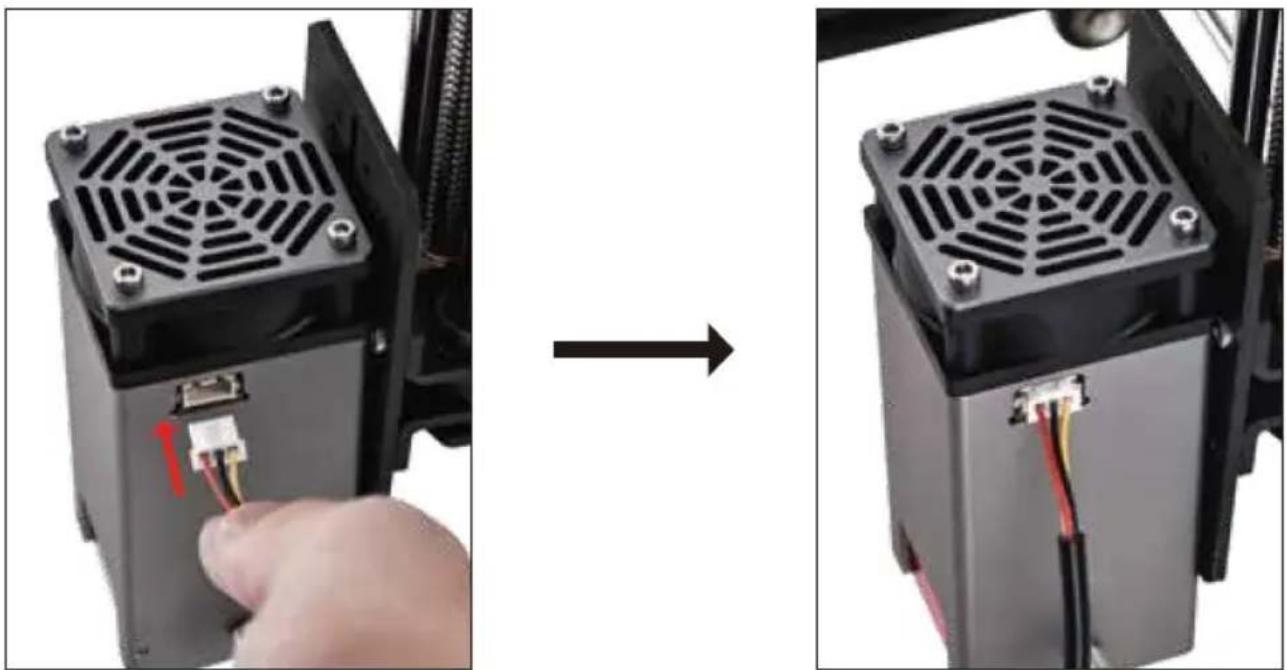

Stap 5: Sluit de 3-pins kabel aan

1. Sluit de 3-pins (rood, zwart, geel) kabel aan op de interface van de lasermodule.

2. Sluit het andere uiteinde van de kabel aan op het bedieningspaneel van uw machine, zoals weergegeven in het diagram.

Stap 6: Pas de laserfocus aan

1. Plaats de 6 mm vaste focusplaat direct onder de laserkop.
2. Zorg ervoor dat de plaat zowel de laserkop als het te graveren object raakt.
3. Zodra de juiste scherpstelling is ingesteld, verwijdert u de vaste-focusplaat.

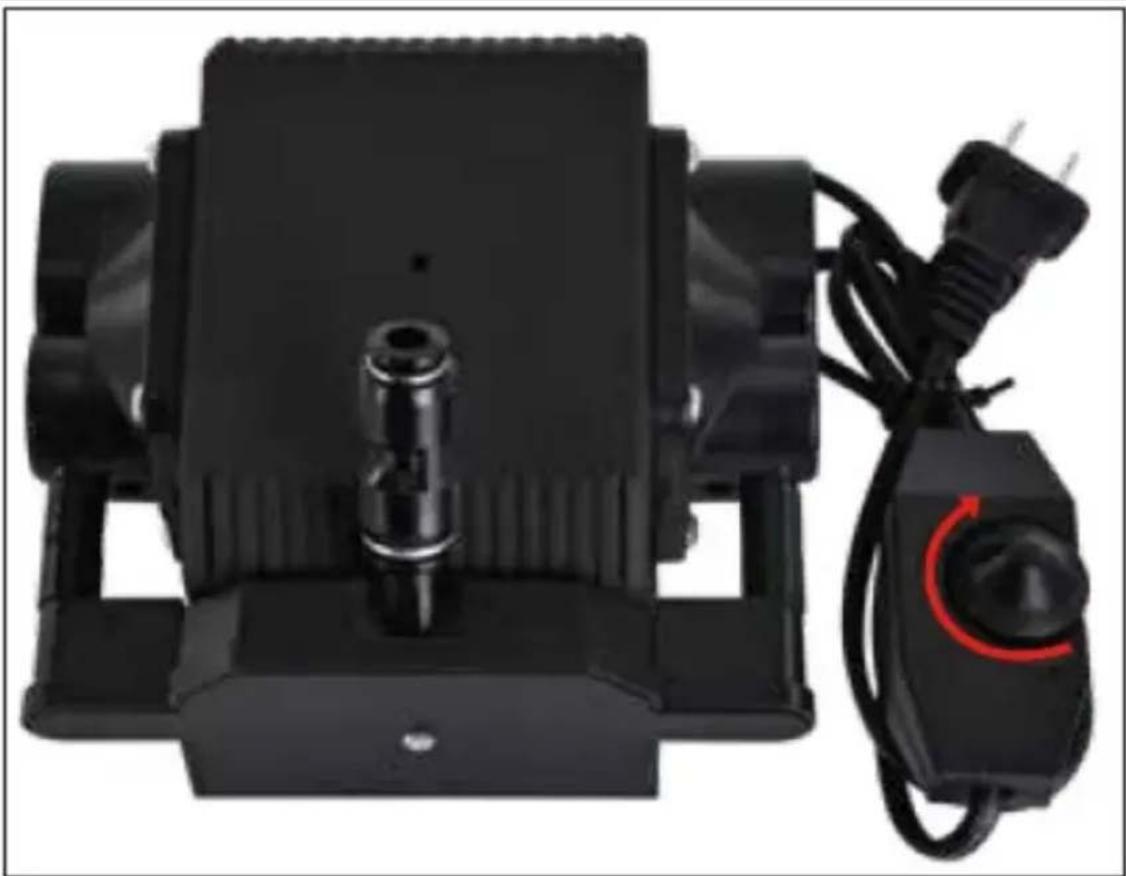

1. Sluit de luchtpomp aan op het stroomnet.
2. Zet de schakelaar op "AAN".
3. Pas het vermogen van de luchtpomp indien nodig aan.

• Gebruik van de afstandskolom: Indien nodig kunt u een M3*16-schroef door de afstandskolom gebruiken om de lasermodule verder vast te zetten.

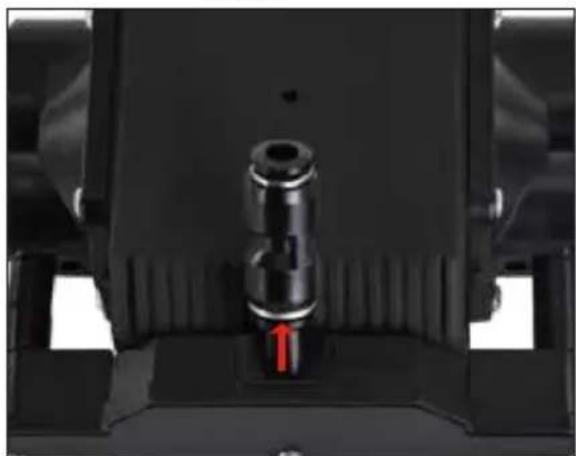

• Verwijderen van de luchtpijp: Om de luchtpijp te verwijderen, drukt u de adapter 1 mm naar binnen en maakt u vervolgens de luchtpijp los, zoals weergegeven in de afbeelding.
