SBS-LEM-40ML - Laserový modul STEINBERG - Bezplatný návod na obsluhu

Typ produktu	Laserový modul
Model	SBS-LEM-40ML
Menovité napätie	230 V, 50 Hz
Menovitý elektrický výkon	40 W
Laserový výkon	10 000 mW (10 W)
Maximálna rýchlosť gravírovania	120 mm/min
Ovládacie rozhranie	3 kolíky (12 V, GND, PWM)
Vnútorný priemer vzduchovej dýzy	3,5 mm
Maximálny prietok vzduchu	30 L/min
Rozmery (D x Š x V)	170 x 120 x 70 mm
Hmotnosť	1,5 kg
Príslušenstvo v balení	Vzduchová pumpa, adaptér, 3-kolíkový kábel, plynová hadička, 6 mm zaostrovacia doska, dištančný stĺpik, skrutky M3x10
Zaostrenie	Pevná 6 mm zaostrovacia doska
Napájanie vzduchovej pumpy	230 V, 50 Hz (cez sieťový adaptér)
Údržba	Pravidelne čistite vzduchovú dýzu a šošovku jemnou suchou handričkou
Bezpečnosť	Používajte vhodné laserové ochranné okuliare. Nepozerajte priamo do lúča.
Dostupné náhradné diely	Vzduchová pumpa, pripojovací kábel, plynová hadička, adaptér, zaostrovacia doska
Opraviteľnosť	Modul je vymeniteľný používateľom. Pre zložité opravy kontaktujte servis Steinberg.

Často kladené otázky - SBS-LEM-40ML STEINBERG

Ako nainštalovať laserový modul SBS-LEM-40ML na môj stroj?

Upevnite laserový modul pomocou priložených skrutiek M3x10 na vozík vášho stroja. Pripojte 3-kolíkový kábel (červený, čierny, žltý) k rozhraniu modulu a k vašej riadiacej doske.

Ako nastaviť zaostrenie lasera?

Umiestnite pevnú 6 mm zaostrovaciu dosku pod laserovú hlavu, medzi hlavu a gravírovaný kus. Upravte výšku, kým sa doska nedotýka oboch povrchov, potom ju odstráňte.

Aký je výkon lasera a dá sa nastaviť?

Maximálny laserový výkon je 10 W. Je nastaviteľný pomocou signálu PWM (žltý vodič) vašej riadiacej dosky od 0 do 100 %.

Musím s týmto modulom používať vzduchovú pumpu?

Áno, vzduchová pumpa je potrebná na odfukovanie zvyškov gravírovania a chladenie pracovnej oblasti. Je súčasťou súpravy.

Ako pripojiť vzduchovú pumpu k laserovému modulu?

Pripojte jeden koniec plynovej hadičky na dýzu pumpy a druhý koniec na vzduchovú dýzu laserového modulu. Zapnite pumpu a nastavte prietok podľa potreby.

Čo robiť, ak laser nevyžaruje lúč?

Skontrolujte pripojenia 3-kolíkového kábla (12V, GND, PWM). Uistite sa, že napájacie napätie je správne a že signál PWM je aktívny. Ak je to možné, otestujte s iným výstupom ovládania.

Ako odstrániť plynovú hadičku z laserového modulu?

Stlačte adaptér modulu dovnútra asi o 1 mm, potom jemne potiahnite hadičku, aby ste ju odpojili.

Aké príslušenstvo je dodávané s laserovým modulom?

Súprava obsahuje: laserový modul, vzduchovú pumpu, sieťový adaptér, 3-kolíkový kábel, plynovú hadičku, 6 mm zaostrovaciu dosku, dištančný stĺpik a skrutky M3x10.

Ako čistiť laserový modul?

Pravidelne čistite vzduchovú dýzu a výstupnú šošovku jemnou suchou handričkou. Vyhnite sa agresívnym rozpúšťadlám, ktoré by mohli poškodiť optiku.

Aké bezpečnostné opatrenia mám prijať?

Noste laserové ochranné okuliare vhodné pre danú vlnovú dĺžku. Nikdy sa nepozerajte priamo do lúča. Uistite sa, že stroj je dobre vetraný a že počas používania funguje vzduchová pumpa.

NÁVOD NA OBSLUHU SBS-LEM-40ML STEINBERG

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť l'udských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Inštalácia a prevádzka

Krok 1: Rozbal'te súpravu vzduchového čerpadla a diely

1. Otvorte balík.
2. Odstráňte súpravu vzduchového čerpadla a všetky ostatné komponenty.

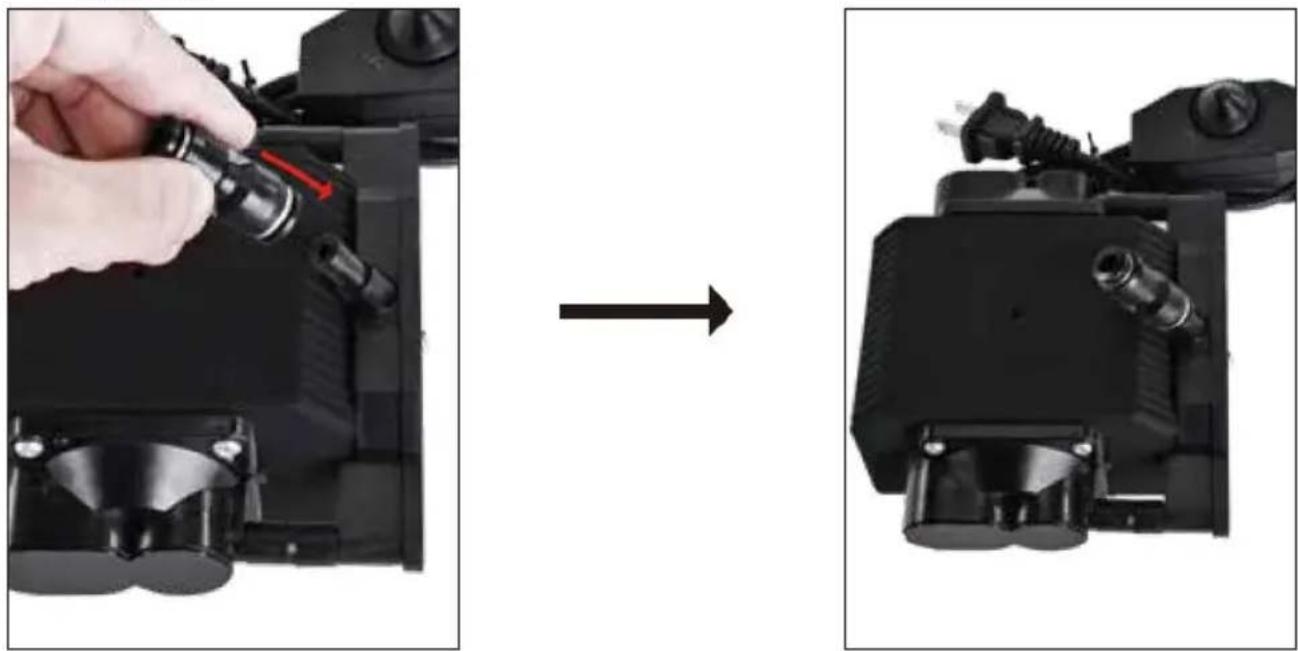

3. Vložte adaptér do portu na vzduchovom čerpadle, ako je znázornené na obrázku.

Krok 2: Pripojte tracheu k vzduchovej pumpe

1. Nájdite vzduchovú dýzu na vzduchovom čerpadle.

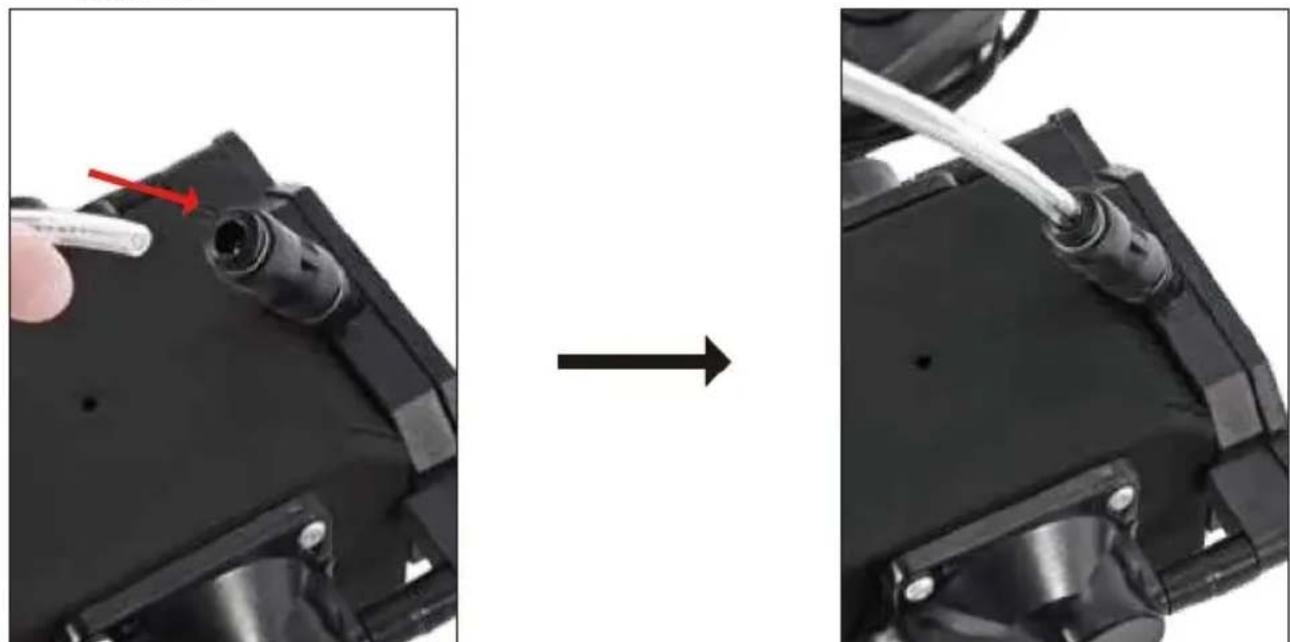

2. Pripojte jeden koniec priedušnice k vzduchovej dýze, ako je znázornené na obrázku.

1. Nájdite vzduchovú dýzu na laserovom module.

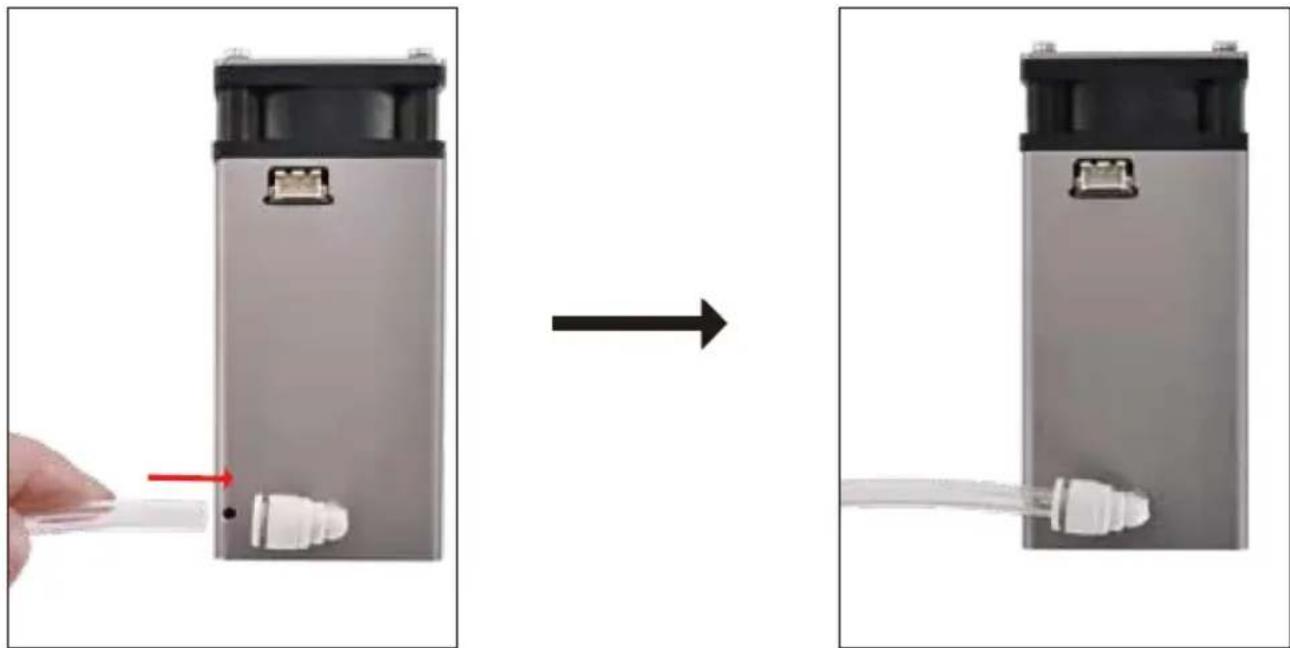

2. Pripojte druhý koniec priedušnice k tejto tryske, ako je znázornené na obrázku.

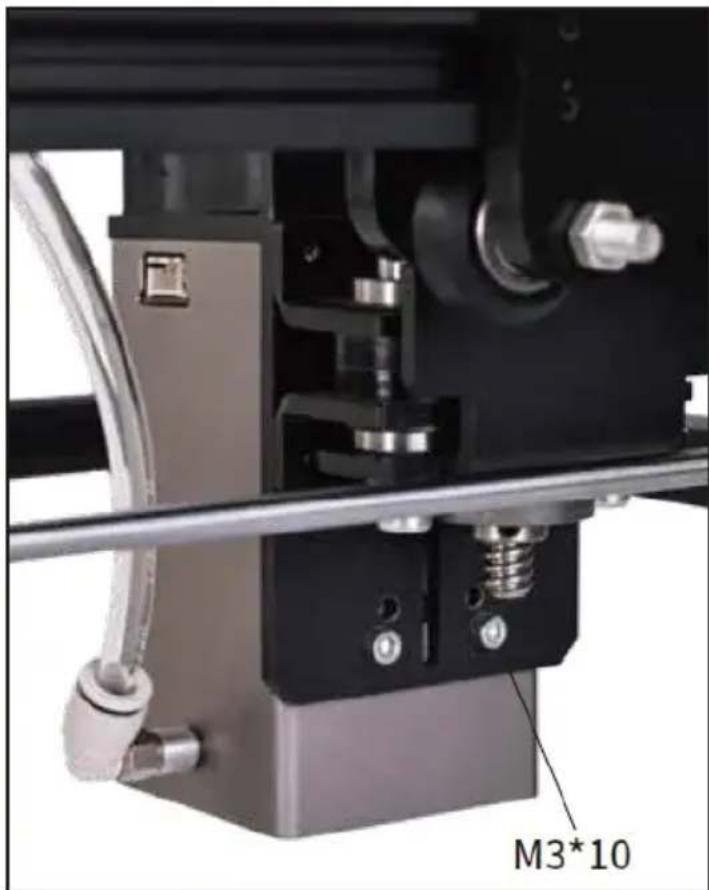

1. Pomocou skrutiek M3*10 pripevnite laserový modul bezpečne k stroju, ako je znázornené na obrázku.

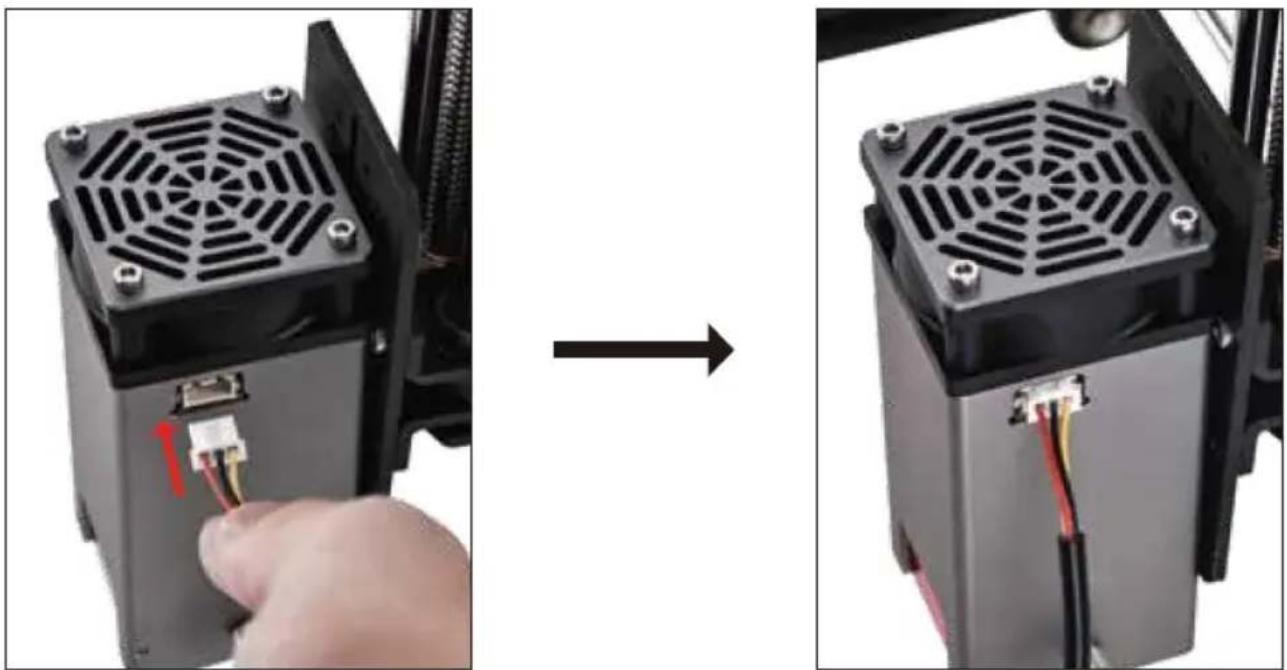

1. Pripojte 3-kolíkový (červený, čierny, žltý) kábel k rozhraniu laserového modulu.

2. Pripojte druhý koniec kábla k riadiacej doske vášho zariadenia, ako je znázornené na obrázku.

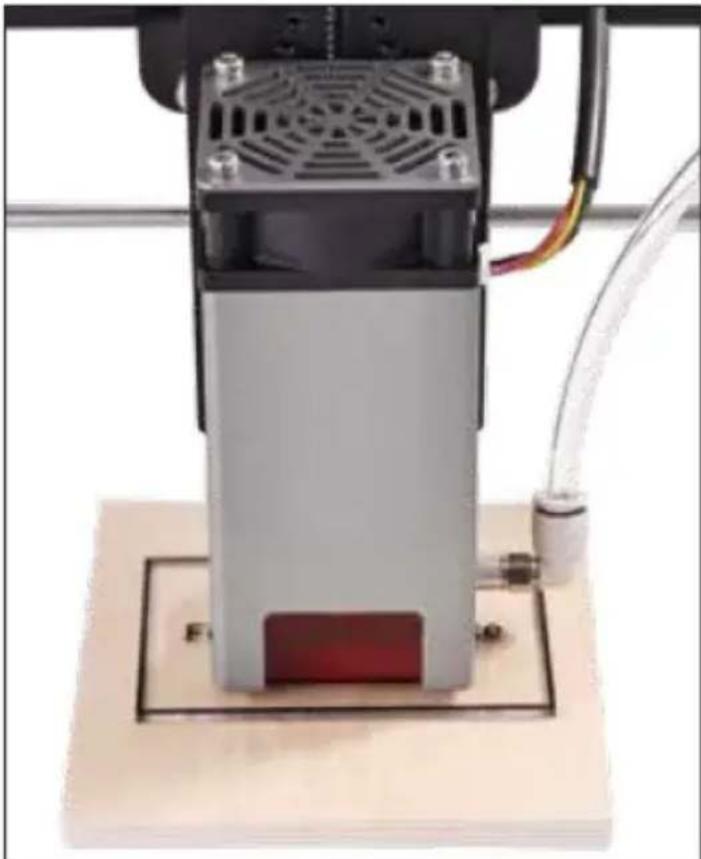

1. Umiestnite 6 mm platňu s pevným zaostrením priamo pod laserovú hlavu.
2. Uistite sa, že sa platňa dotýka laserovej hlavy aj gravírovaného objektu.
3. Po nastavení správneho zaostrenia odstráňte platňu s pevným zaostrením.

• Použitie rozperného stípika: V prípade potreby môžete použit' skrutku M3*16 cez rozperný stípik na d'alšie upevnenie laserového modulu.

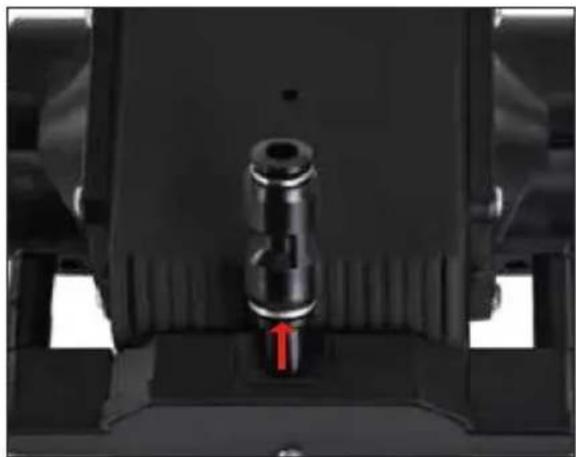

• Odstránenie priedušnice: Ak chcete odstrániť priedušnicu, zatlačte adaptér dovnútra o 1 mm a potom tracheu odpojte, ako je znázornené na obrázku.
