SBS-LEM-40ML - Lazerio modulis STEINBERG - Nemokama naudojimo instrukcija

Gaminio tipas	Lazerinis modulis
Modelis	SBS-LEM-40ML
Vardinė įtampa	230 V, 50 Hz
Vardinė elektros galia	40 W
Lazerio galia	10 000 mW (10 W)
Maksimalus graviravimo greitis	120 mm/min
Valdymo sąsaja	3 kontaktai (12 V, GND, PWM)
Oro antgalio vidinis skersmuo	3,5 mm
Maksimalus oro srautas	30 L/min
Matmenys (I x P x A)	170 x 120 x 70 mm
Svoris	1,5 kg
Pridedami priedai	Oro pompa, adapteris, 3 kontaktų kabelis, dujų vamzdelis, 6 mm fokusavimo plokštelė, tarpinė kolonėlė, M3x10 varžtai
Fokusavimas	Fiksuota 6 mm fokusavimo plokštelė
Oro pompos maitinimas	230 V, 50 Hz (per tinklo adapterį)
Priežiūra	Reguliariai valykite oro antgalį ir lęšį minkšta, sausa šluoste
Sauga	Naudokite tinkamus lazerinius apsauginius akinius. Nežiūrėkite tiesiai į spindulį.
Galimos atsarginės dalys	Oro pompa, jungiamasis kabelis, dujų vamzdelis, adapteris, fokusavimo plokštelė
Taisomumas	Modulį gali pakeisti vartotojas. Dėl sudėtingesnių remontų kreipkitės į Steinberg techninės priežiūros skyrių.

Dažnai užduodami klausimai - SBS-LEM-40ML STEINBERG

Kaip sumontuoti lazerinį modulį SBS-LEM-40ML ant mano mašinos?

Pritvirtinkite lazerinį modulį prie mašinos vežimėlio naudodami pateiktus M3x10 varžtus. Prijunkite 3 kontaktų kabelį (raudonas, juodas, geltonas) prie modulio sąsajos ir prie valdymo plokštės.

Kaip sureguliuoti lazerio fokusavimą?

Padėkite fiksuotą 6 mm fokusavimo plokštelę po lazerio galvute, tarp galvutės ir graviruojamo ruošinio. Reguliuokite aukštį, kol plokštelė lies abu paviršius, tada išimkite ją.

Kokia lazerio galia ir ar galima ją reguliuoti?

Maksimali lazerio galia yra 10 W. Ji reguliuojama per valdymo plokštės PWM signalą (geltonas laidas) nuo 0 iki 100 %.

Ar turiu naudoti oro pompą su šiuo moduliu?

Taip, oro pompa yra būtina, kad išpūstų graviravimo likučius ir vėsintų darbo zoną. Ji yra komplekte.

Kaip prijungti oro pompą prie lazerinio modulio?

Prijunkite vieną dujų vamzdelio galą prie pompos antgalio, o kitą galą prie lazerinio modulio oro antgalio. Įjunkite pompą ir nustatykite srautą pagal poreikį.

Ką daryti, jei lazeris neskleidžia spindulio?

Patikrinkite 3 kontaktų kabelio (12V, GND, PWM) jungtis. Įsitikinkite, kad maitinimo įtampa yra teisinga ir PWM signalas aktyvus. Jei įmanoma, išbandykite su kita valdymo išvestimi.

Kaip išimti dujų vamzdelį iš lazerinio modulio?

Paspauskite modulio adapterį maždaug 1 mm į vidų, tada švelniai traukite vamzdelį, kad jį atjungtumėte.

Kokie priedai pateikiami su lazeriniu moduliu?

Komplektą sudaro: lazerinis modulis, oro pompa, tinklo adapteris, 3 kontaktų kabelis, dujų vamzdelis, 6 mm fokusavimo plokštelė, tarpinė kolonėlė ir M3x10 varžtai.

Kaip valyti lazerinį modulį?

Reguliariai valykite oro antgalį ir išėjimo lęšį minkšta, sausa šluoste. Venkite agresyvių tirpiklių, kurie gali sugadinti optiką.

Kokių saugumo priemonių turiu imtis?

Dėvėkite atitinkamus lazerinius apsauginius akinius, pritaikytus bangos ilgiui. Niekada nežiūrėkite tiesiai į spindulį. Įsitikinkite, kad mašina gerai vėdinama ir kad naudojimo metu veikia oro pompa.

NAUDOJIMO INSTRUKCIJA SBS-LEM-40ML STEINBERG

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametras aprašymas	Parametras vertė
Produkto pavadinimas	Lazerinis modulis
Modelis	SBS-LEM-40ML
Nominali įtampa [V~] / dažnis [Hz]	230 / 50
Nominali galia [W]	40
Maksimalus greitis [mm/min]	120
Išėjimo įtampa/amperai	3 polių (12 V, GND, PWM)
Lazerio galia [mW]	10000
Oro purkštuko vidinis skersmuo [mm]	3,5
Maks. srautas [l/min]	30
Matmenys [plotis x gylis x aukštis; mm]	170 x 120 x 70
Svoris [kg]	1,5

5

6

7

LT

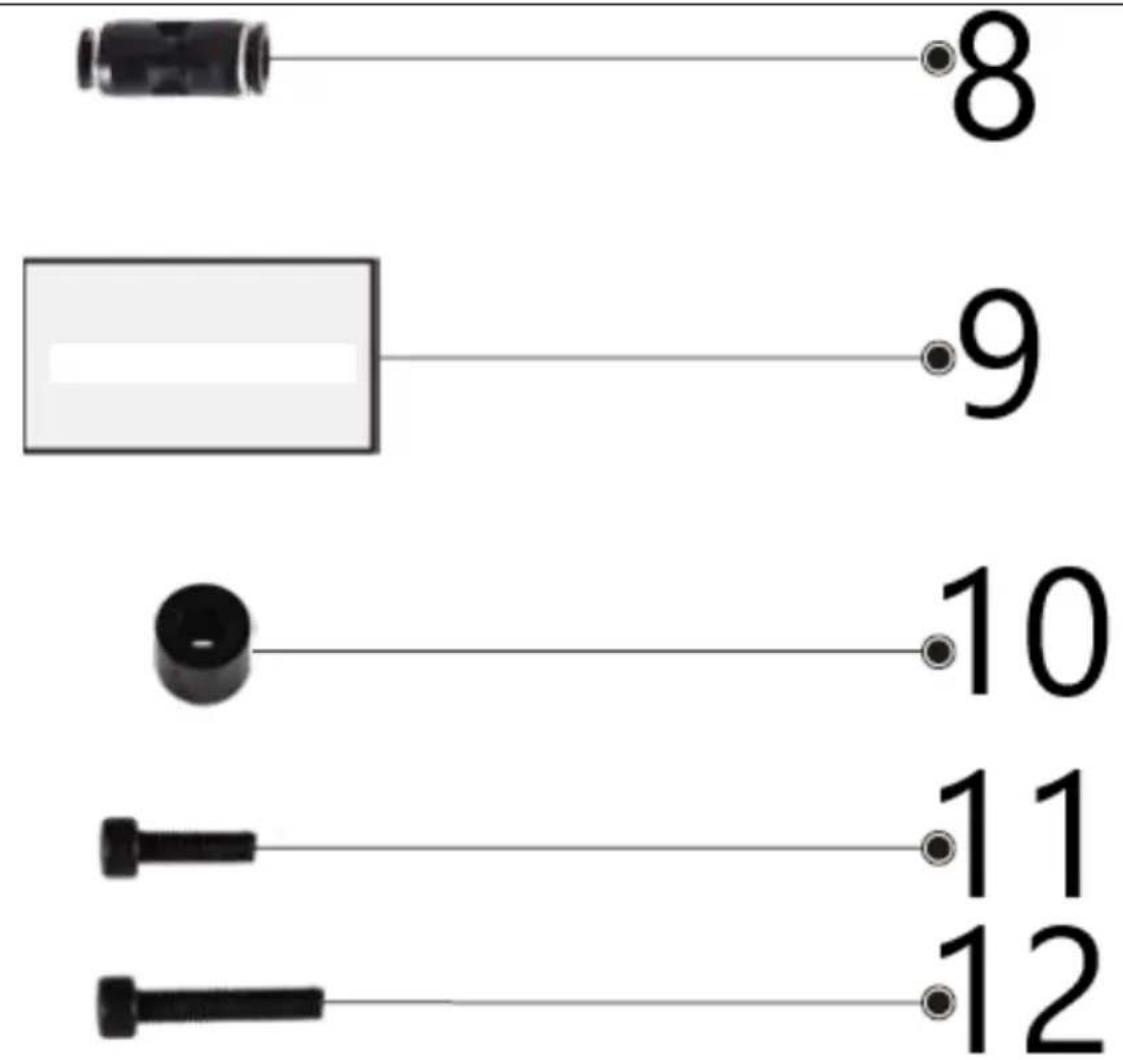

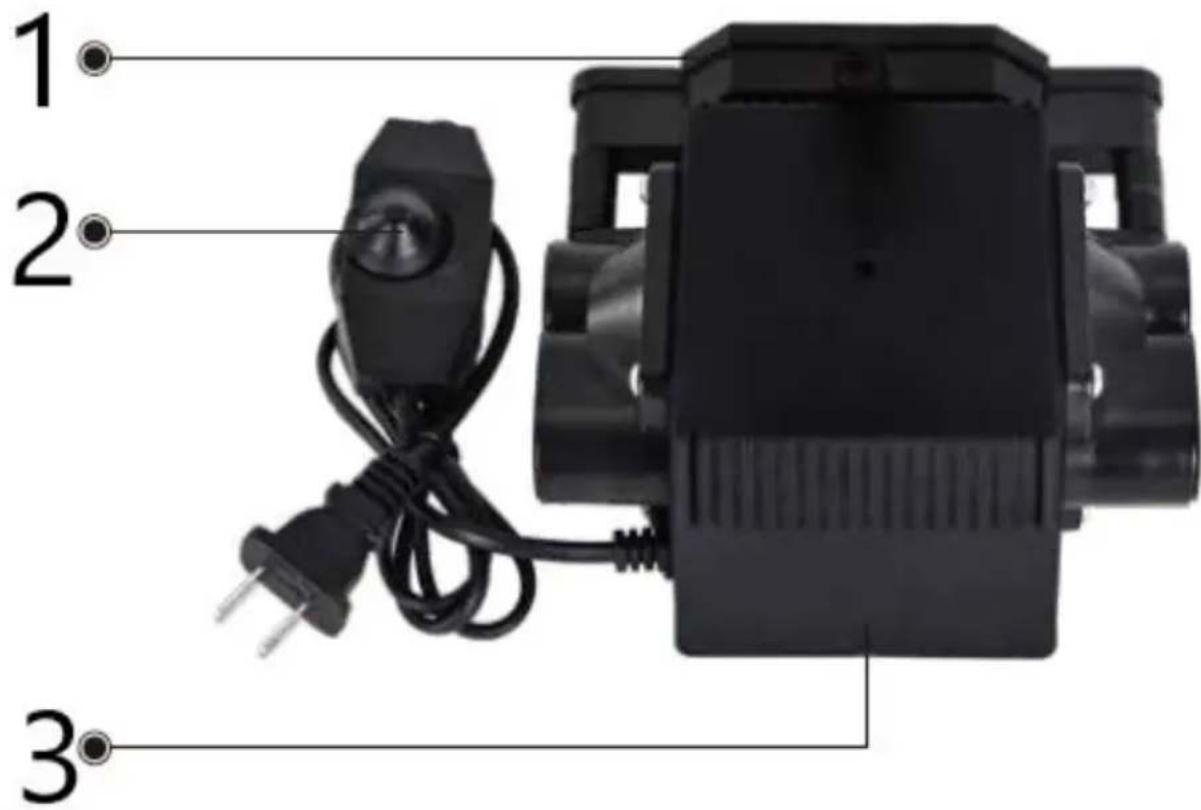

1	Dujų nipelis
2	Perjungimo rankenėlė
3	Oro siurblio komplektas

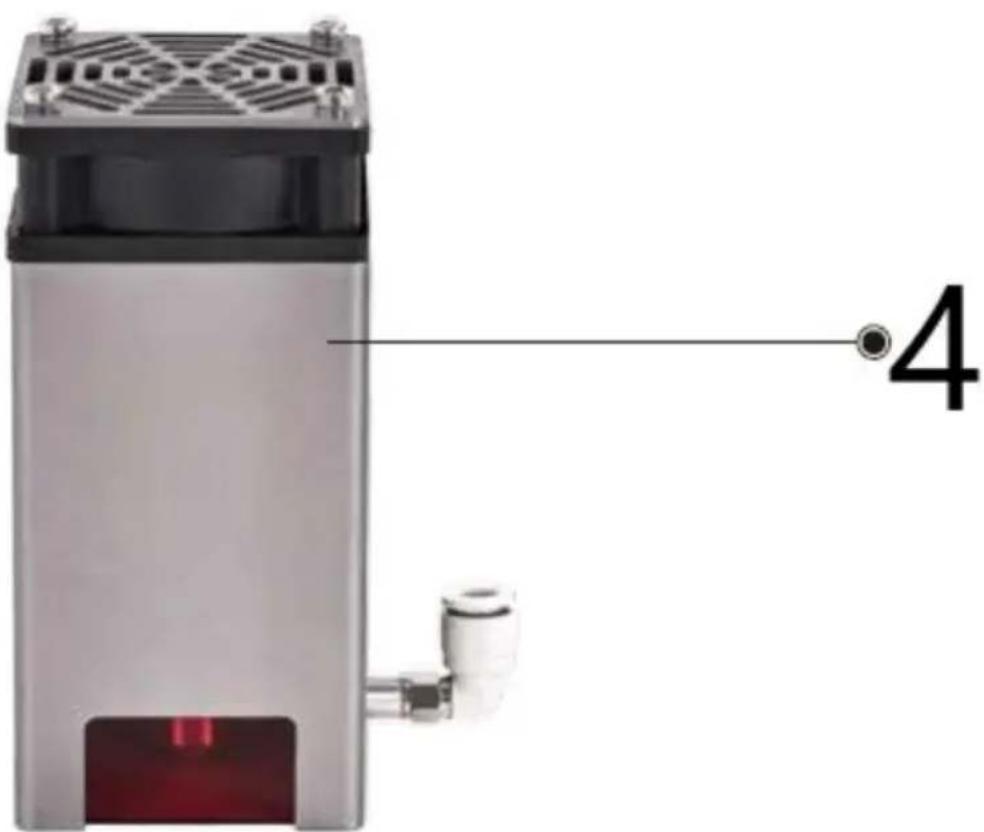

4	Lazerinis modulis

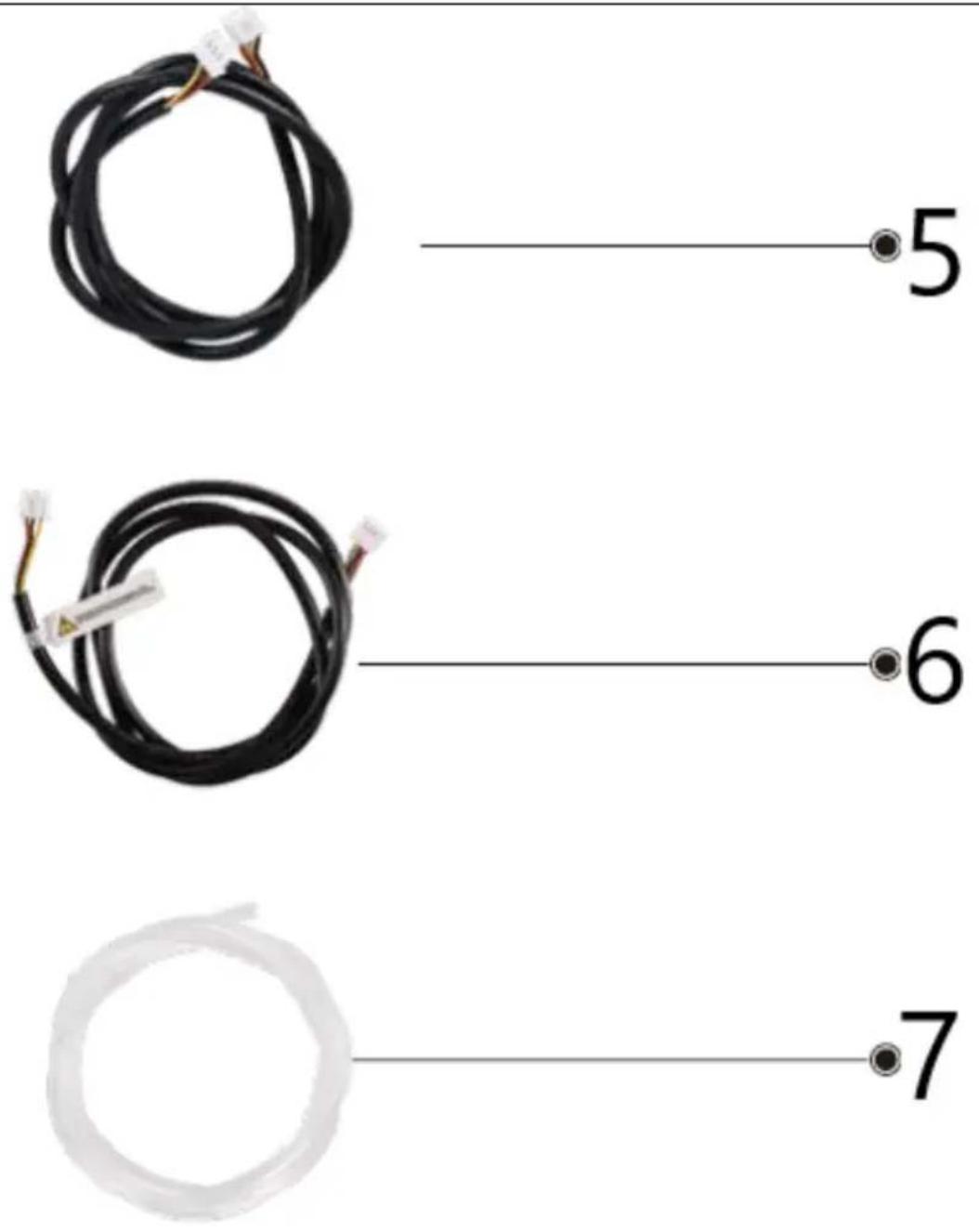

5	Jungiamasis laidas (kryžminis)
6	Jungiamasis laidas (praėjimas)
7	Dujų vamzdis
8	Adapteris
9	6 mm fiksuota fokusavimo plokštė
10	Tarpinė kolona
11	M3*10 varžtas

Montavimas ir eksploatavimas

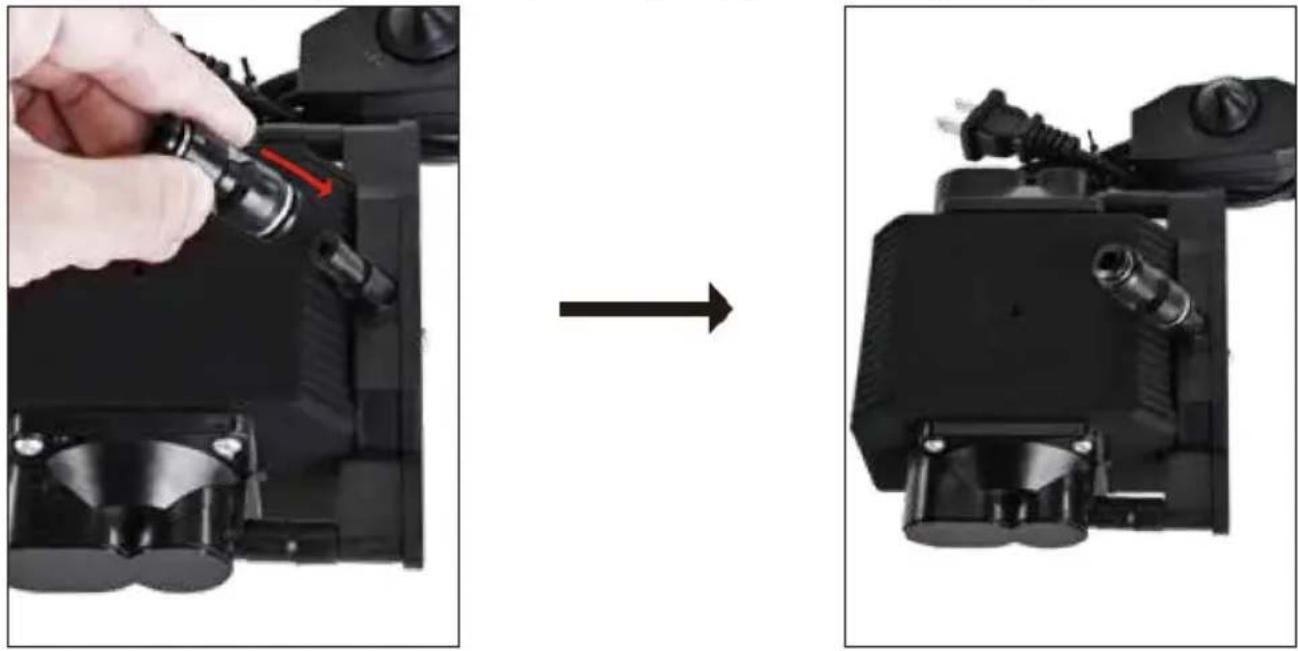

1 veiksmas: išpakuokite oro siurblio komplektą ir dalis

1. Atidarykite pakuotę.
2. Išimkite oro siurblio komplektą ir visus kitus komponentus.

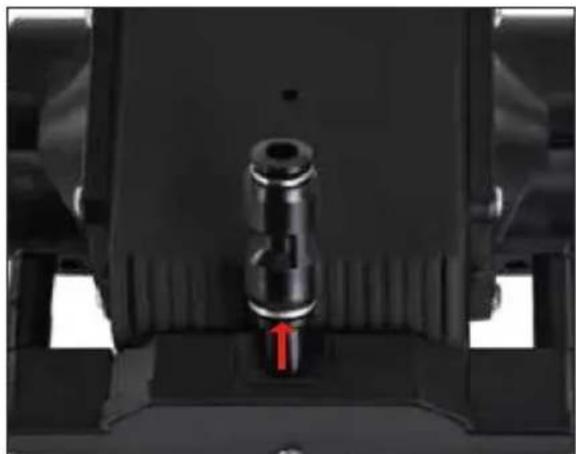

3. Jkiškite adapterj i oro siurblio prievada, kaip parodyta diagramoje.

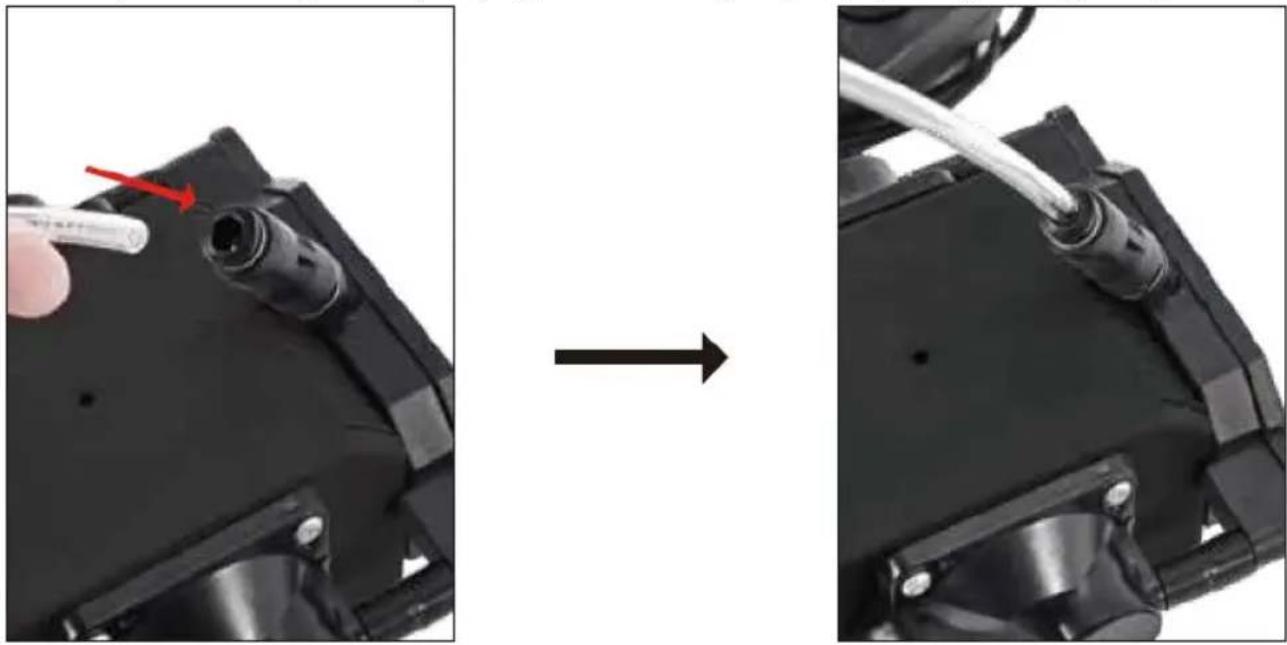

2 veiksmas: prijunkite trachėją prie oro siurblio

1. Suraskite oro antgalj ant oro siurblio.
2. Prijunkite vieną trachėjos galą prie oro antgalio, kaip parodyta diagramoje.

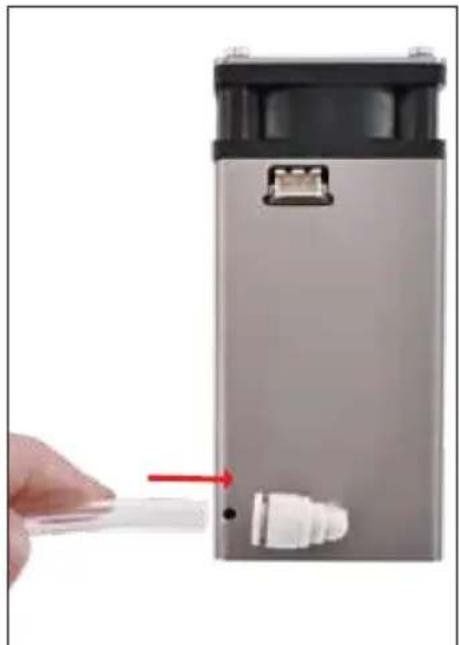

3 veiksmas: prijunkite trachėją prie lazerio modulio

1. Suraskite lazerio modulio oro antgalj.
2. Pritvirtinkite kitą trachėjos galą prie šio antgalio, kaip parodyta diagramoje.

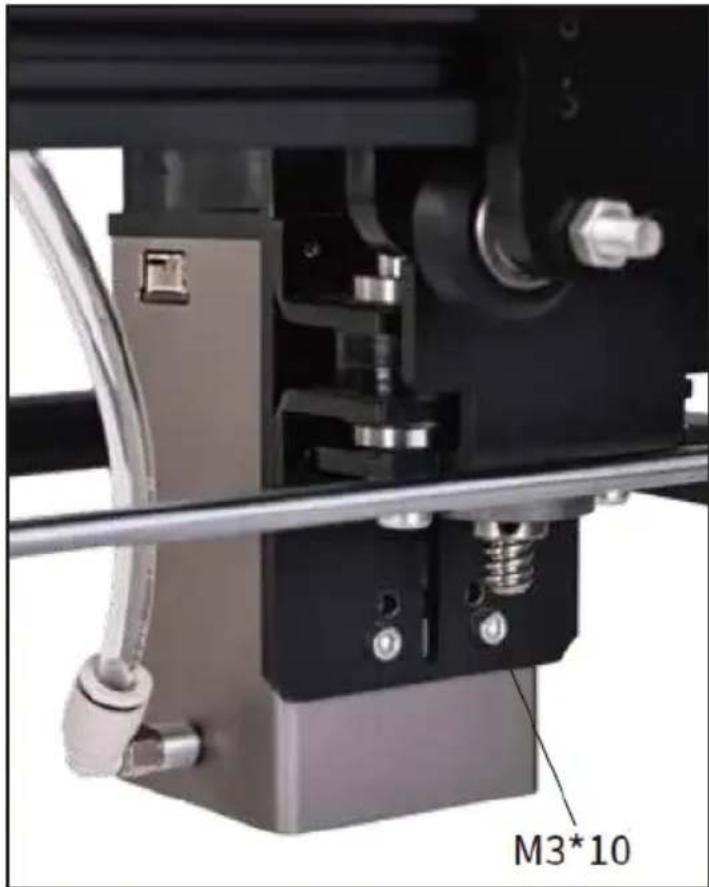

4 veiksmas: pritvirtinkite lazerio modulj prie jrenginio

1. Naudokite M3*10 varžtus, kad tvirtai pritvirtintumėte lazerio modulį prie jrenginio, kaip parodyta diagramoje.

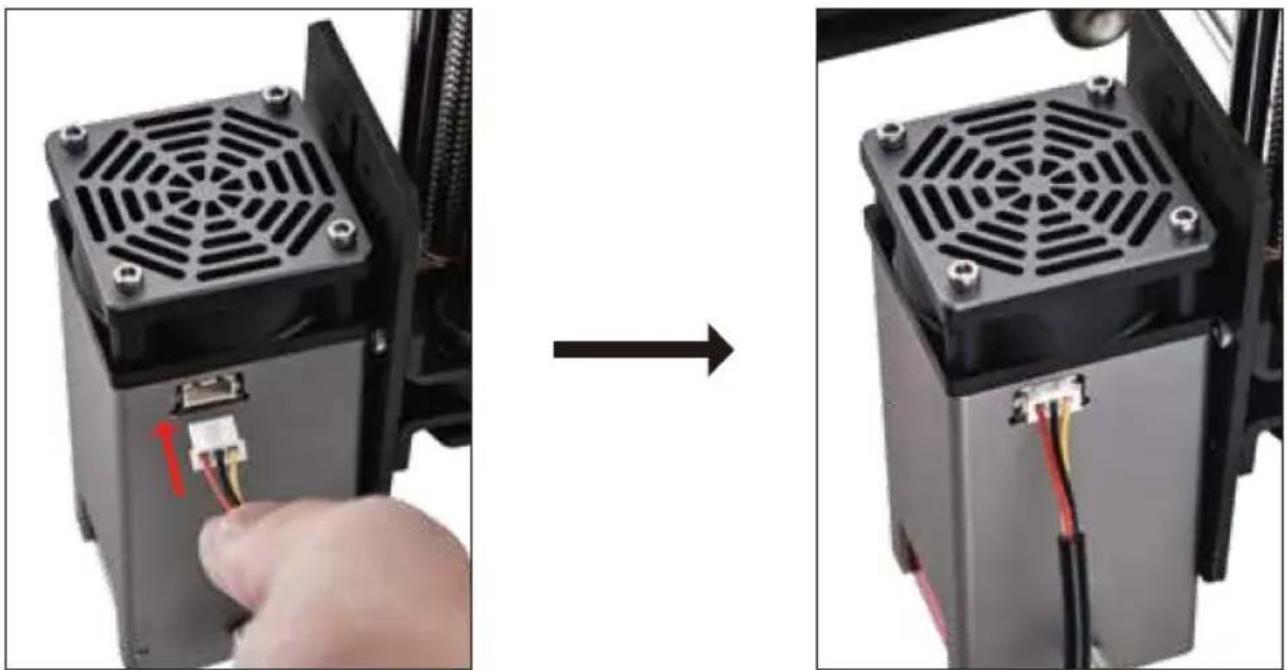

5 veiksmas: prijunkite 3 kontaktų kabelį

1. Prijunkite 3 kontaktų (raudoną, juodą, geltoną) kabelį prie lazerio modulio sąsajos.

2. Kitą laido galą prijunkite prie jrenginio valdymo plokštės, kaip parodyta diagramoje.

6 veiksmas: sureguliuokite lazerio fokusavimą

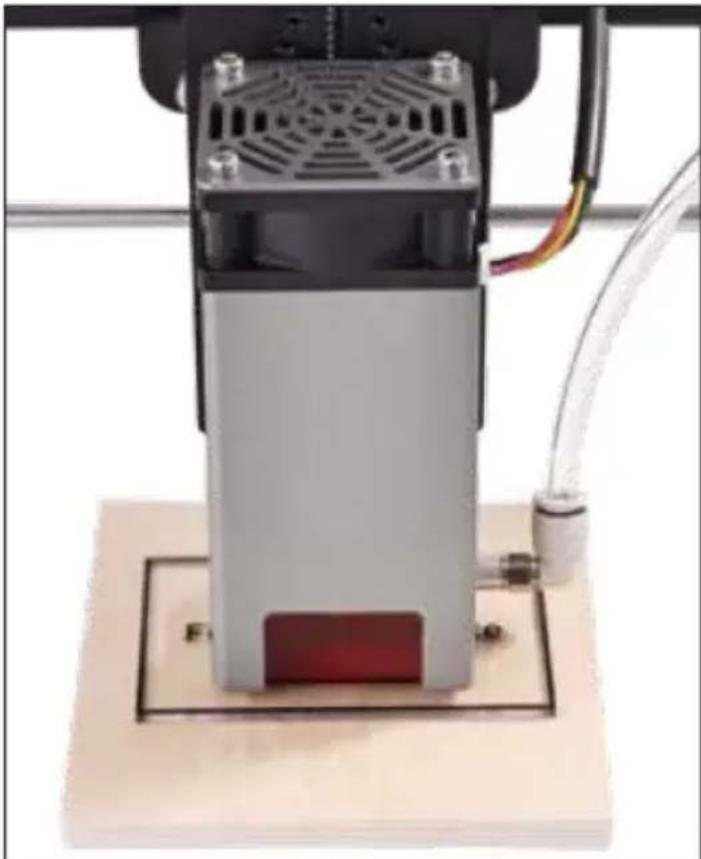

1. Paděkite 6 mm fiksuoto fokusavimo plokšte tiesiai po lazerio galvute.
2. Jsitikinkite, kad plokštelė liečia lazerio galvutę ir graviruojamą objekta.
3. Nustatę tinkamą fokusavimą, nuimkite fiksuoto fokusavimo plokšte.

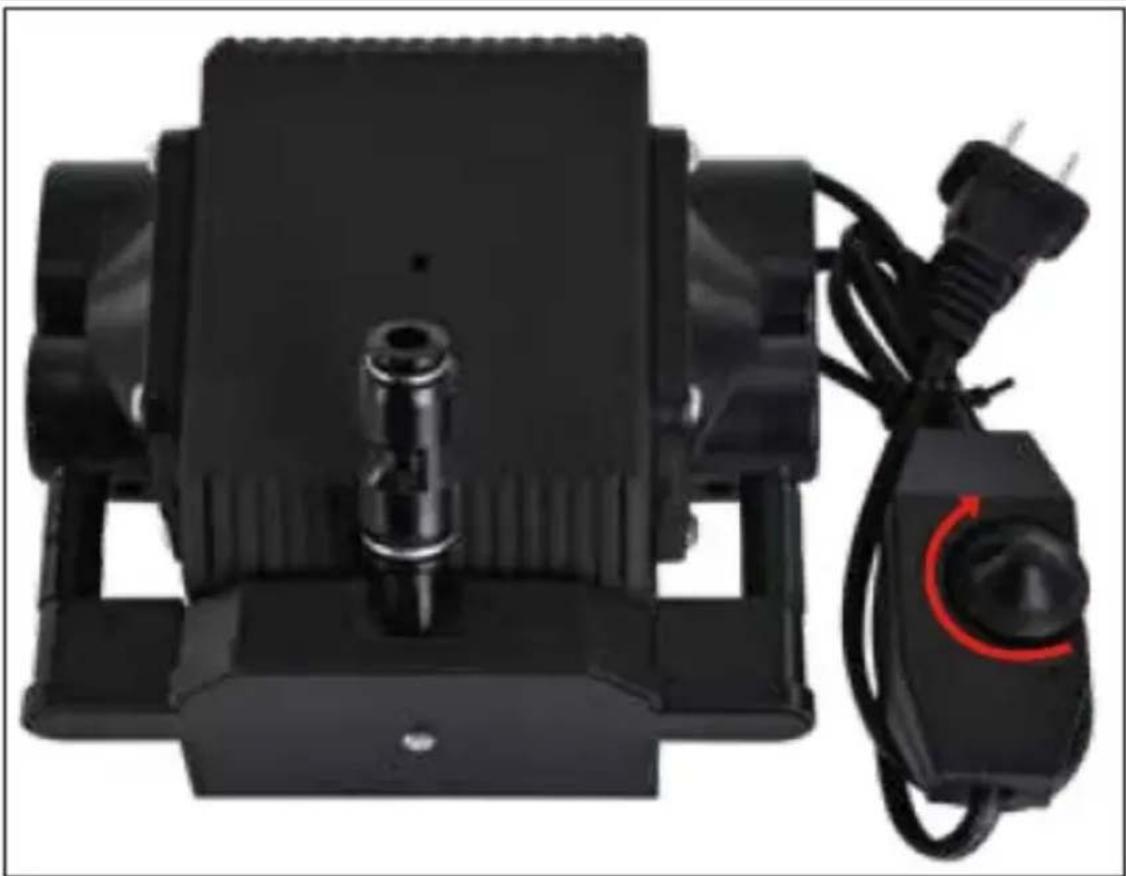

7 veiksmas: jjunkite oro siurblj

1. Prijunkite oro siurblj prie maitinimo šaltinio.
2. Pasukite jungiklj j "ON" padètj.
3. Prireikus sureguliuokite oro siurblio galia.

• Tarpinės kolonėlės naudojimas: jei reikia, galite naudoti M3*16 varžtą per tarpiklio kolonėlę, kad dar labiau pritvirtintumėte lazerio modulj.
• Trachėjos pašalinimas: norėdami pašalinti trachėją, paspauskite adapterį j vidų 1 mm, tada atjunkite trachėją, kaip parodyta diagramoje.
