SBS-LEM-40ML - Laserimoduuli STEINBERG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasermoduuli
Malli	SBS-LEM-40ML
Nimellisjännite	230 V, 50 Hz
Nimellissähköteho	40 W
Laserteho	10 000 mW (10 W)
Maksimi kaiverrusnopeus	120 mm/min
Ohjausliitäntä	3-nastainen (12 V, GND, PWM)
Ilmasuuttimen sisähalkaisija	3,5 mm
Maksimi ilmavirta	30 L/min
Mitat (P x L x K)	170 x 120 x 70 mm
Paino	1,5 kg
Mukana tulevat tarvikkeet	Ilmapumppu, sovitin, 3-nastainen kaapeli, kaasuputki, 6 mm tarkennuslevy, välikepylväs, M3x10 ruuvit
Tarkennus	Kiinteä 6 mm tarkennuslevy
Ilmapumpun virtalähde	230 V, 50 Hz (verkkosovittimen kautta)
Huolto	Puhdista ilmasuutin ja linssi säännöllisesti pehmeällä ja kuivalla liinalla
Turvallisuus	Käytä sopivia lasersuojalaseja. Älä katso suoraan säteeseen.
Varaosat saatavilla	Ilmapumppu, liitäntäkaapeli, kaasuputki, sovitin, tarkennuslevy
Korjattavuus	Käyttäjän vaihdettava moduuli. Ota yhteyttä Steinbergin huoltoon monimutkaisten korjausten osalta.

Usein kysytyt kysymykset - SBS-LEM-40ML STEINBERG

Kuinka asennan SBS-LEM-40ML lasermoduulin koneeseeni?

Kiinnitä lasermoduuli mukana tulevilla M3x10 ruuveilla koneesi kelkkaan. Liitä 3-nastainen kaapeli (punainen, musta, keltainen) moduulin liitäntään ja ohjauskorttiisi.

Kuinka säädän lasertarkennuksen?

Aseta 6 mm kiinteä tarkennuslevy laserpään alle, pään ja kaiverrettavan kappaleen väliin. Säädä korkeutta, kunnes levy koskettaa molempia pintoja, ja poista se.

Mikä on laserin teho ja voiko sitä säätää?

Lasermaksimiteho on 10 W. Sitä voidaan säätää ohjauskortin PWM-signaalin (keltainen johdin) avulla 0–100 %.

Täytyykö minun käyttää ilmapumppua tämän moduulin kanssa?

Kyllä, ilmapumppu on tarpeen kaiverrusjäämien puhaltamiseksi ja työalueen jäähdyttämiseksi. Se sisältyy sarjaan.

Kuinka liitän ilmapumpun lasermoduuliin?

Liitä kaasuputken toinen pää pumpun suuttimeen ja toinen pää lasermoduulin ilmasuuttimeen. Kytke pumppu päälle ja säädä virtaus tarpeen mukaan.

Mitä tehdä, jos laser ei lähetä säteitä?

Tarkista 3-nastaisen kaapelin liitännät (12V, GND, PWM). Varmista, että syöttöjännite on oikea ja PWM-signaali on aktiivinen. Testaa tarvittaessa toisella ohjauslähdöllä.

Kuinka irrotan kaasuputken lasermoduulista?

Paina moduulin sovitinta noin 1 mm sisäänpäin ja vedä sitten putkea varovasti irti.

Mitä tarvikkeita toimitetaan lasermoduulin mukana?

Sarja sisältää: lasermoduuli, ilmapumppu, verkkosovitin, 3-nastainen kaapeli, kaasuputki, 6 mm tarkennuslevy, välikepylväs ja M3x10 ruuvit.

Kuinka puhdistan lasermoduulin?

Puhdista ilmasuutin ja ulostulolinssi säännöllisesti pehmeällä ja kuivalla liinalla. Vältä voimakkaita liuottimia, jotka voivat vahingoittaa optiikkaa.

Mitä turvatoimenpiteitä minun on noudatettava?

Käytä aallonpituudelle sopivia lasersuojalaseja. Älä koskaan katso suoraan säteeseen. Varmista, että kone on hyvin tuuletettu ja ilmapumppu toimii käytön aikana.

KÄYTTÖOHJE SBS-LEM-40ML STEINBERG

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Laser moduuli
Malli	SBS-LEM-40ml
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	40
Suurin nopeus [mm/min]	120
Lähtöjännite/ampeerit	3-napainen (12 V, GND, PWM)
Laserteho [mW]	10000
Ilmasuuttimen sisähalkaisija [mm]	3,5
Max. virtausnopeus [l/min]	30
Mitat [leveys x syvyys x korkeus; mm]	170 x 120 x 70
Paino [kg]	1,5

5

6

7

1	Kaasu-nippa
2	Kytkinnuppi
3	Ilmapumppusarja

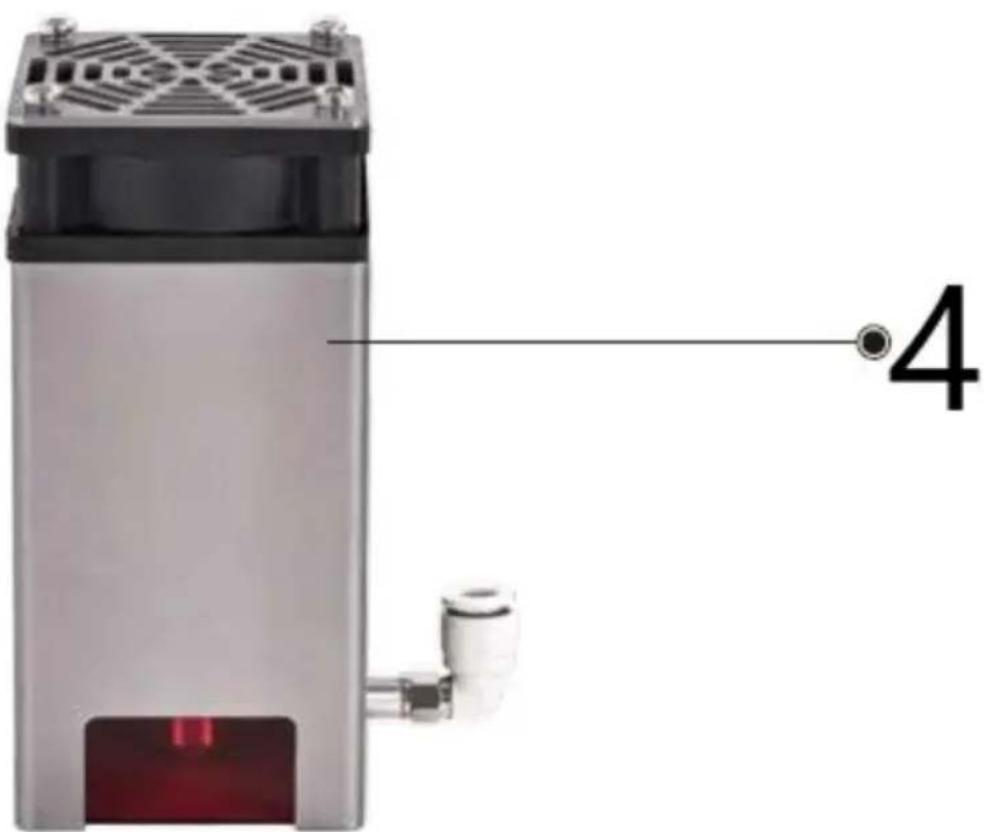

4	Laser moduuli

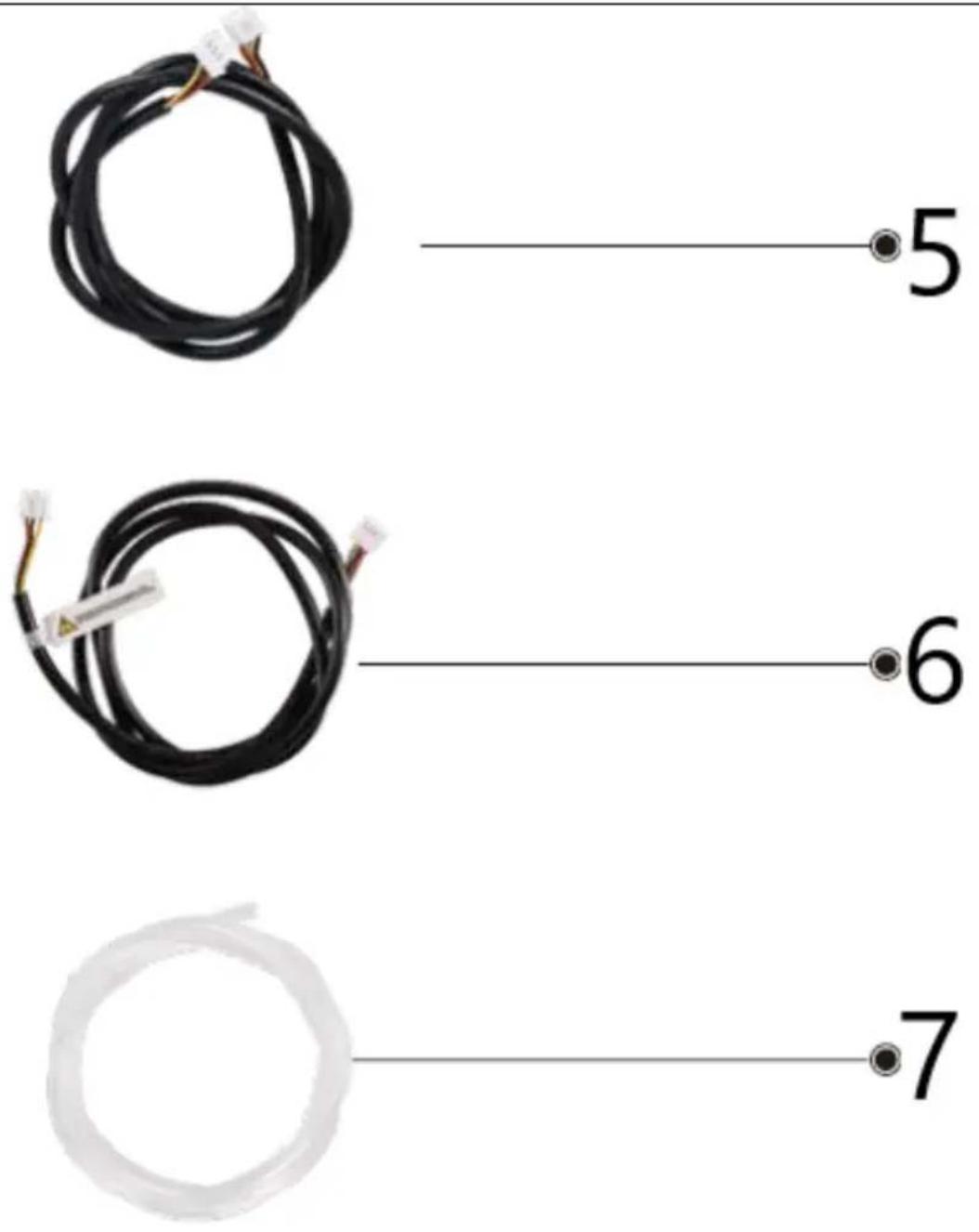

5	Liitosjohto (risti)
6	Kytkentäjohto (läpivienti)
7	Kaasuputki

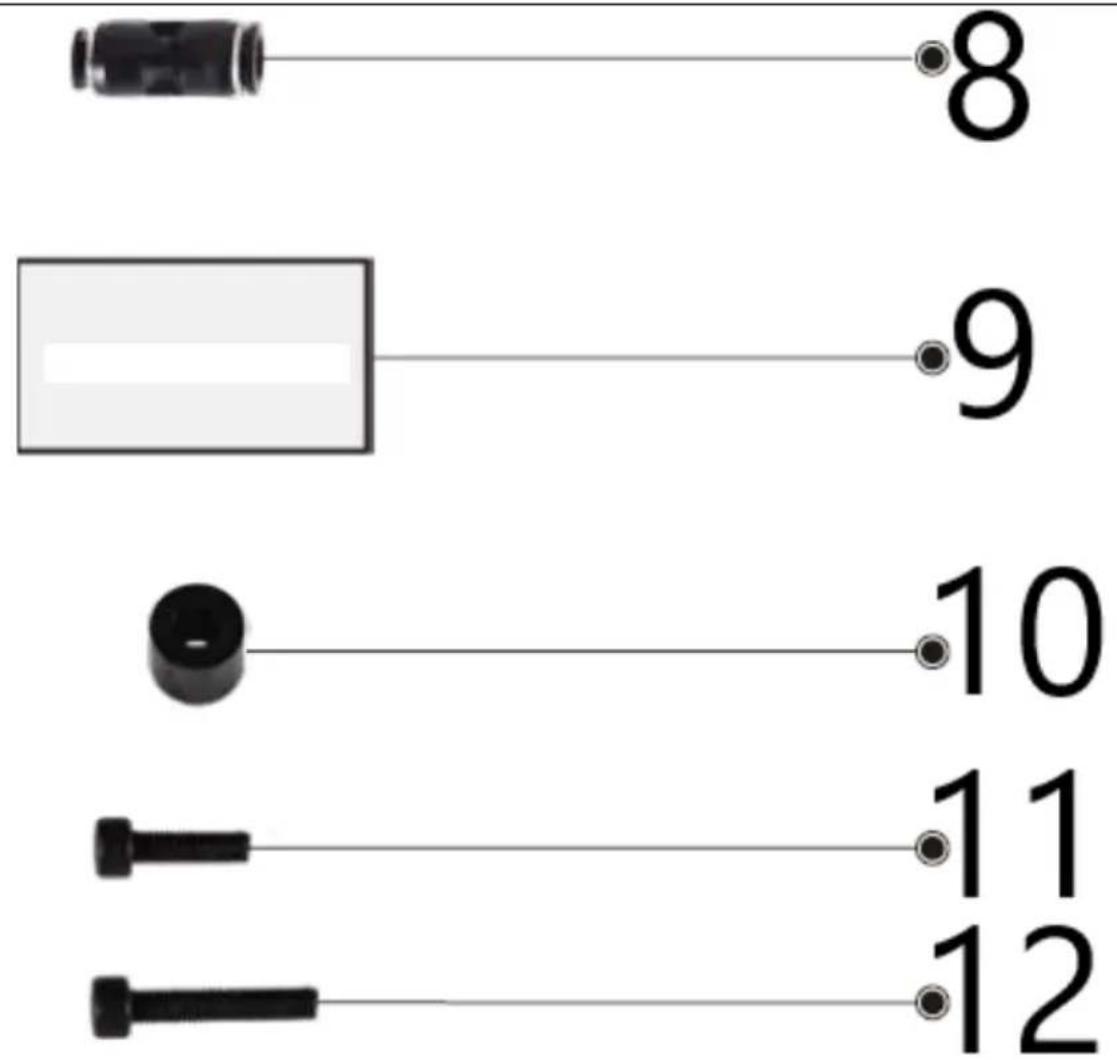

8	Sovitin
9	6 mm kiinteä tarkennuslevy
10	Välipylväs
11	M3*10 ruuvi

Asennus ja käyttö

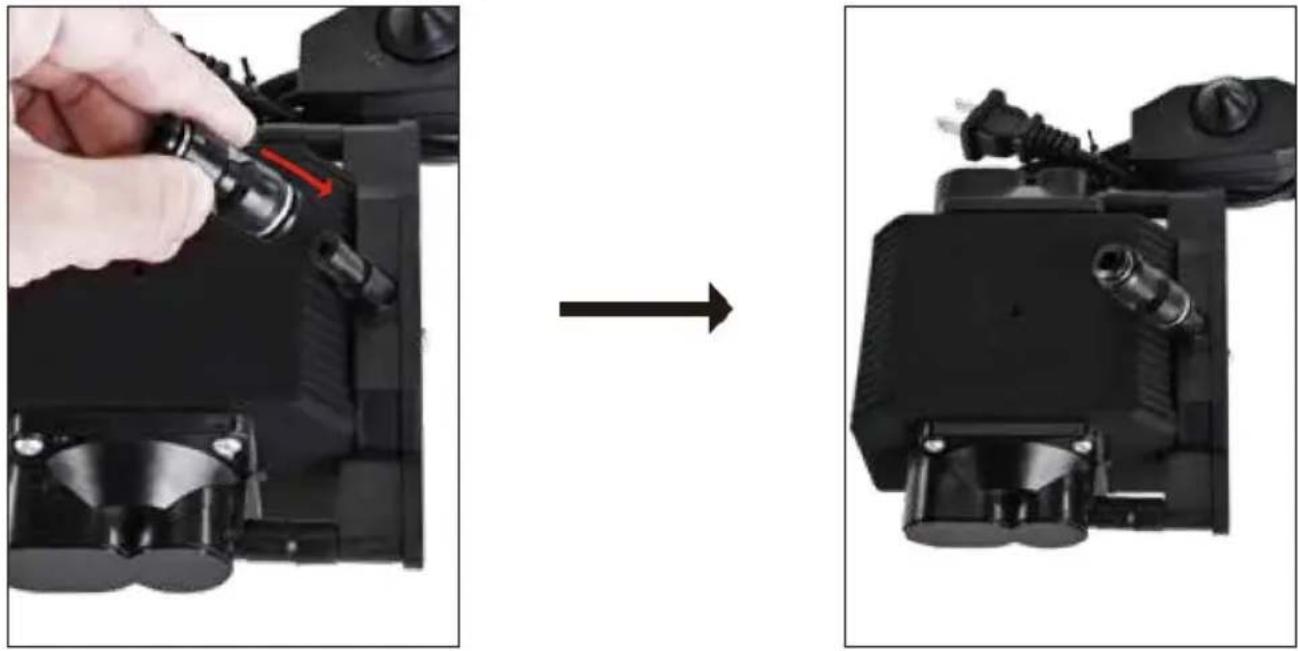

Vaihe 1: Pura ilmapumppusarja ja osat pakkauksesta

1. Avaa paketti.
2. Irrota ilmapumppusarja ja kaikki muut osat.
3. Aseta sovitin ilmapumpun porttiin kuvan osoittamalla tavalla.

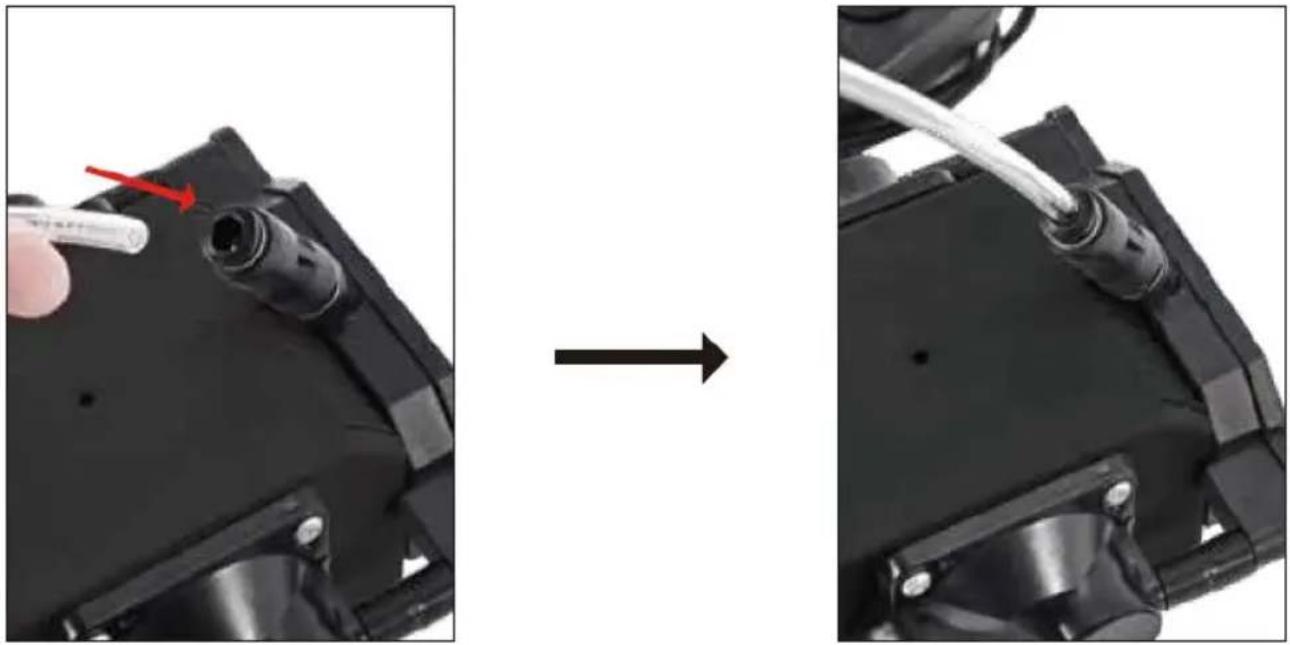

Vaihe 2: Liitä henkitorvi ilmapumppuun

1. Paikanna ilmapumpun ilmasuutin.
2. Liitä henkitorven toinen pää ilmasuuttimeen kaavion mukaisesti.

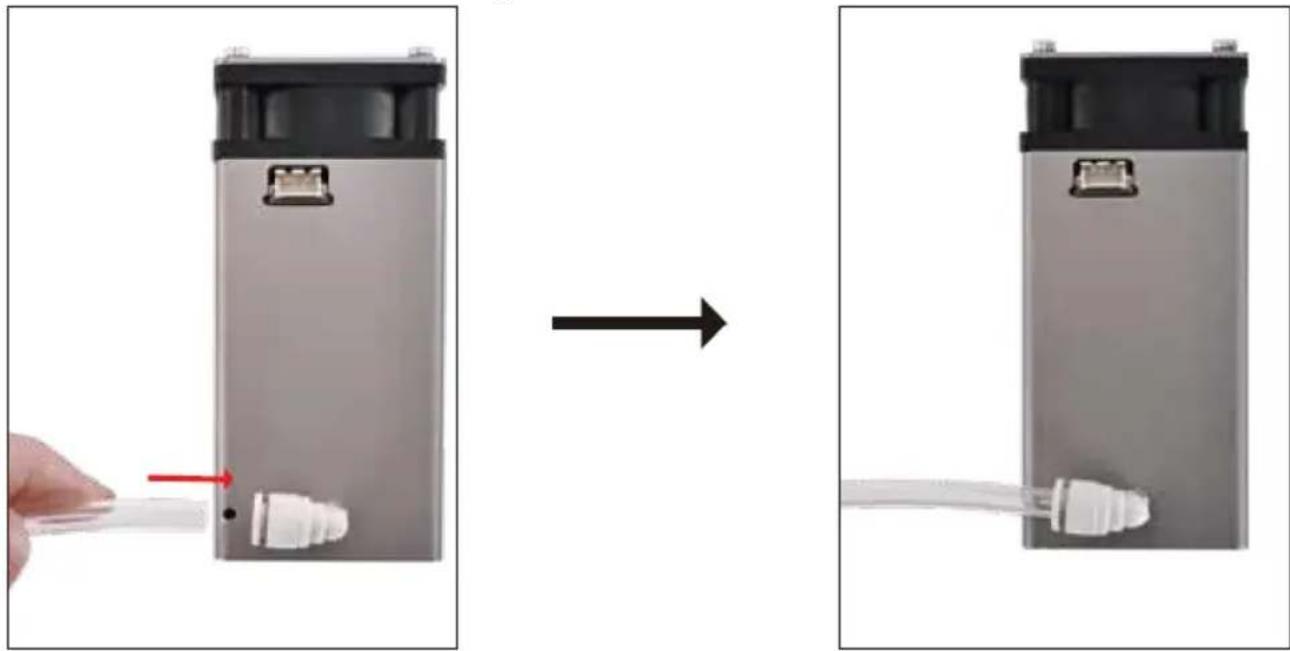

Vaihe 3: Liitä henkitorvi lasermoduuliin

1. Etsi lasermoduulin ilmasuutin.
2. Kiinnitä henkitorven toinen pää tähän suuttimeen kuvan osoittamalla tavalla.

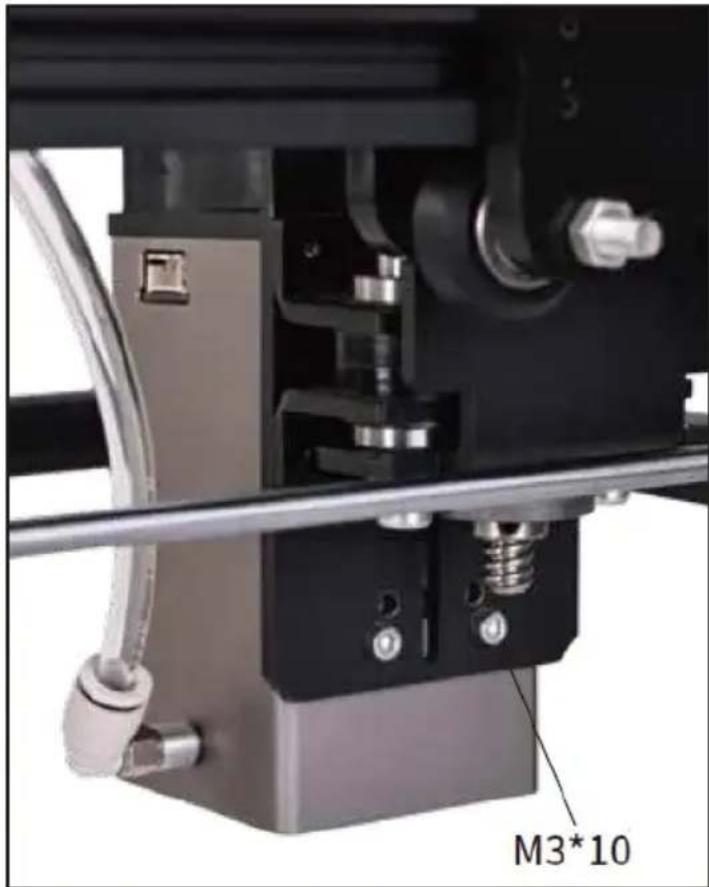

Vaihe 4: Kiinnitä lasermoduuli koneeseen

1. Kiinnitä lasermoduuli tukevasti koneeseen M3*10-ruuveilla kuvan osoittamalla tavalla.

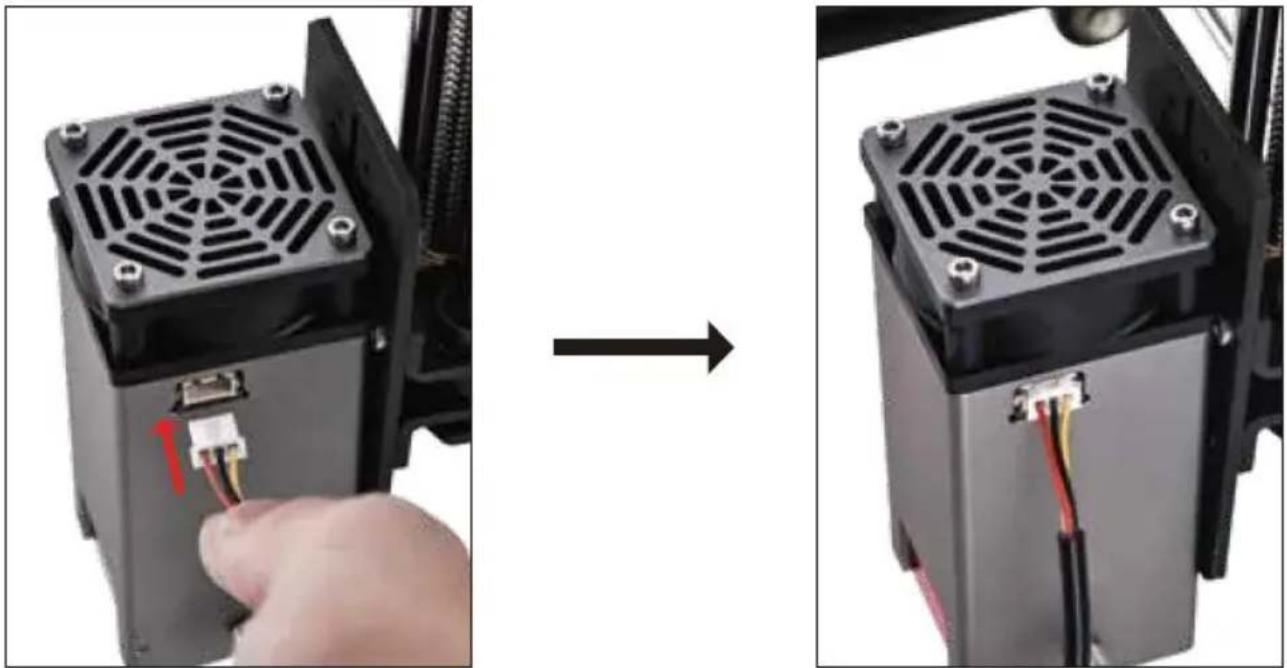

Vaihe 5: Liitä 3-napainen kaapeli

1. Liitä 3-napainen (punainen, musta, keltainen) kaapeli lasermoduulin liitäntään.

2. Liitä kaapelin toinen pää koneesi ohjauskorttiin kaavion mukaisesti.

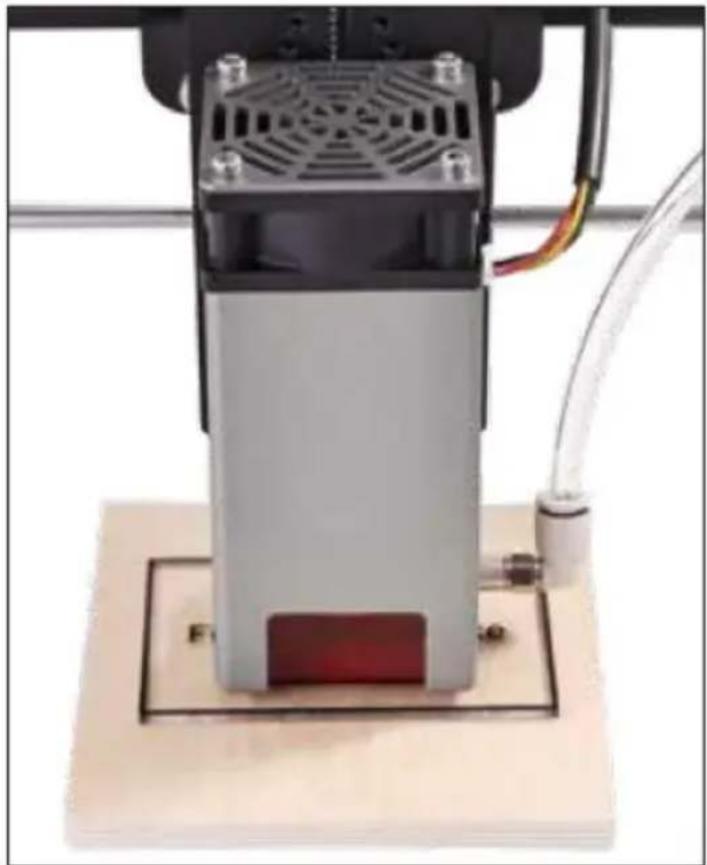

Vaihe 6: Säädä lasertarkennusta

1. Aseta 6 mm:n kiinteä tarkennuslevy suoraan laserpään alle.

2. Varmista, että levy koskettaa sekä laserpäätä että kaiverruskohdetta.

3. Kun oikea tarkennus on asetettu, irrota kiinteän tarkennuksen levy.

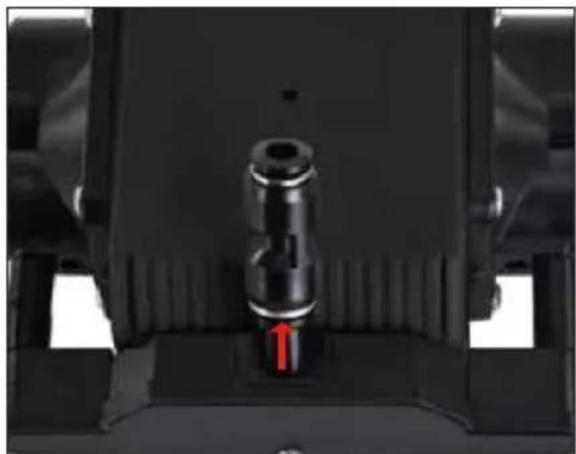

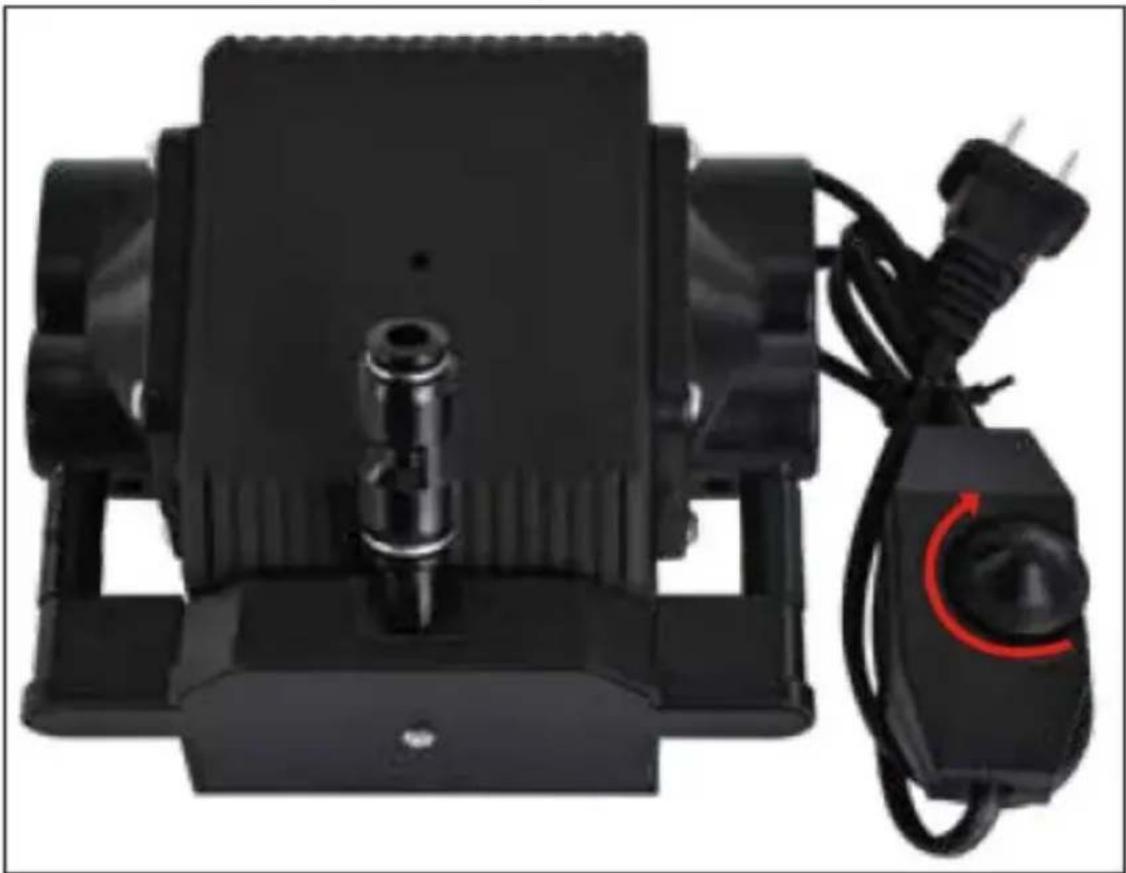

Vaihe 7: Käynnistä ilmapumppu

1. Liitä ilmapumppu virtalähteeseen.
2. Käännä kytkin "ON"-asentoon.
3. Säädä ilmapumpun tehoa tarpeen mukaan.

• Välikappaleen käyttö: Tarvittaessa voit käyttää M3*16-ruuvia välipilarin läpi kiinnittääksesi lasermoduulia lisää.
• Henkitorven poisto: Irrota henkitorvi painamalla sovitinta sisäänpäin 1 mm ja irrota sitten henkitorvi kaavion mukaisesti.
