Produkttyp	Lasermodul
Modell	SBS-LEM-40ML
Nominell spänning	230 V, 50 Hz
Nominell elektrisk effekt	40 W
Lasereffekt	10 000 mW (10 W)
Maximal graveringshastighet	120 mm/min
Styrgränssnitt	3 stift (12 V, GND, PWM)
Invändig diameter på luftmunstycket	3,5 mm
Maximalt luftflöde	30 L/min
Mått (L x B x H)	170 x 120 x 70 mm
Vikt	1,5 kg
Ingående tillbehör	Luftpump, adapter, 3-stiftskabel, gasslang, fokuseringsplatta 6 mm, distanspelare, skruv M3x10
Fokusering	Fast fokuseringsplatta 6 mm
Strömförsörjning luftpump	230 V, 50 Hz (via nätadapter)
Underhåll	Rengör regelbundet luftmunstycket och linsen med en mjuk, torr trasa
Säkerhet	Använd lämpliga laserskyddsglasögon. Titta inte direkt på strålen.
Tillgängliga reservdelar	Luftpump, anslutningskabel, gasslang, adapter, fokuseringsplatta
Reparationsmöjlighet	Modulen kan bytas av användaren. Kontakta Steinbergs kundtjänst för komplicerade reparationer.

Vanliga frågor - SBS-LEM-40ML STEINBERG

Hur installerar jag lasermodulen SBS-LEM-40ML på min maskin?

Fäst lasermodulen med de medföljande M3x10-skruvarna på maskinens vagn. Anslut 3-stiftskabeln (röd, svart, gul) till modulens gränssnitt och till ditt styrkort.

Hur justerar jag laserfokuseringen?

Placera den fasta fokuseringsplattan 6 mm under laserhuvudet, mellan huvudet och arbetsstycket. Justera höjden tills plattan vidrör båda ytorna, ta sedan bort den.

Vilken effekt har lasern och kan den justeras?

Den maximala lasereffekten är 10 W. Den kan justeras via PWM-signalen (gul kabel) från ditt styrkort, från 0 till 100 %.

Måste jag använda en luftpump med denna modul?

Ja, en luftpump är nödvändig för att blåsa bort gravyrester och kyla arbetsområdet. Den ingår i kittet.

Hur ansluter jag luftpumpen till lasermodulen?

Anslut ena änden av gasslangen till pumpens munstycke och den andra änden till lasermodulens luftmunstycke. Slå på pumpen och justera flödet efter behov.

Vad gör jag om lasern inte avger någon stråle?

Kontrollera anslutningarna på 3-stiftskabeln (12V, GND, PWM). Se till att matningsspänningen är korrekt och att PWM-signalen är aktiv. Testa med en annan styrutgång om möjligt.

Hur tar jag bort gasslangen från lasermodulen?

Tryck in modulens adapter cirka 1 mm, dra sedan försiktigt i slangen för att koppla bort den.

Vilka tillbehör medföljer lasermodulen?

Kittet innehåller: lasermodul, luftpump, nätadapter, 3-stiftskabel, gasslang, fokuseringsplatta 6 mm, distanspelare och M3x10-skruvar.

Hur rengör jag lasermodulen?

Rengör regelbundet luftmunstycket och utgångslinsen med en mjuk, torr trasa. Undvik starka lösningsmedel som kan skada optiken.

Vilka säkerhetsåtgärder bör jag vidta?

Använd laserskyddsglasögon som är anpassade för våglängden. Titta aldrig direkt på strålen. Se till att maskinen är väl ventilerad och att luftpumpen är igång under användning.

BRUKSANVISNING SBS-LEM-40ML STEINBERG

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Lasermodul
Modell	SBS-LEM-40ML
Märkspänning [V~] / Frekvens [Hz]	230 / 50
Nominell effekt [W]	40
Maxhastighet [mm/min]	120
Utspänning/ampere	3-polig (12 V, GND, PWM)
Lasereffekt [mW]	10000
Luftmunstyckets innerdiameter [mm]	3,5
Max. flödeshastighet [L/min]	30
Mått [bredd x djup x höjd; mm]	170 x 120 x 70
Vikt [kg]	1,5

SE

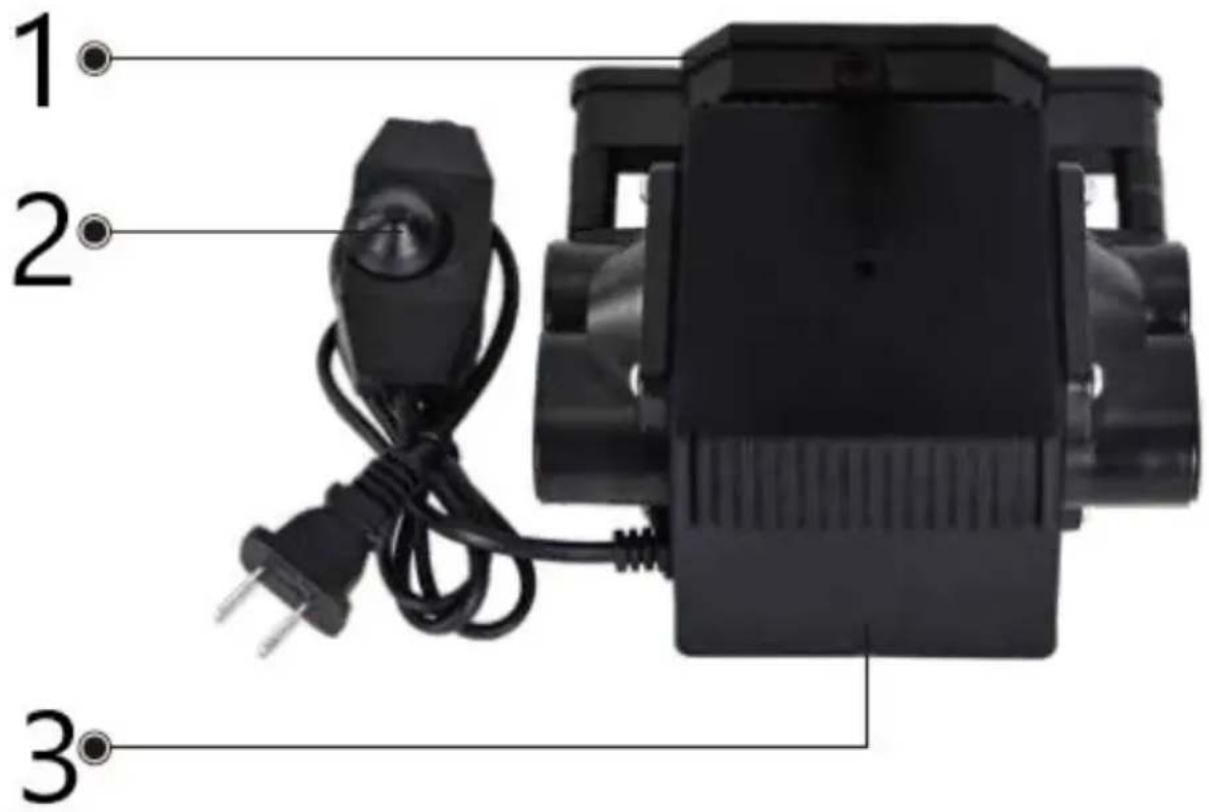

1	Gasnippel
2	Brytarknapp
3	Luftpumpssats

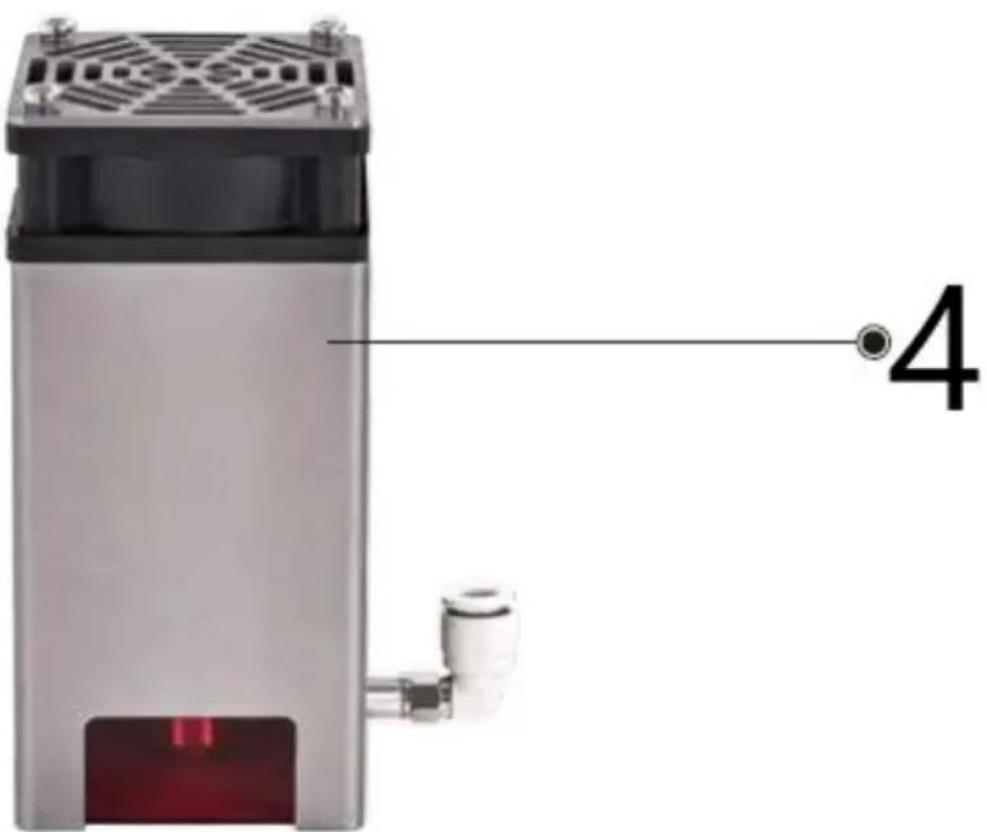

4	Lasermodul

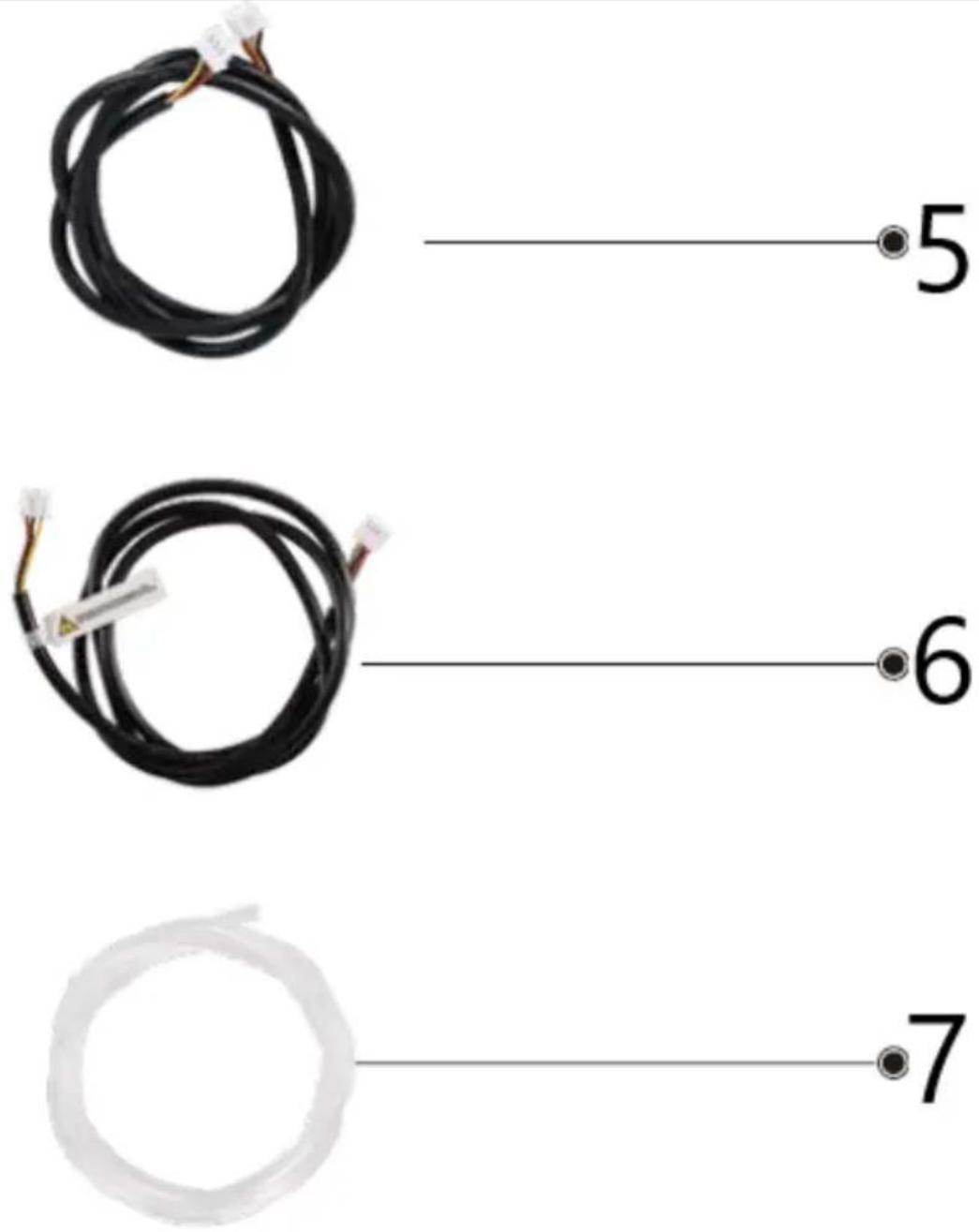

5	Anslutningstråd (kors)
6	Anslutningsledning (passera igenom)
7	Gasrör

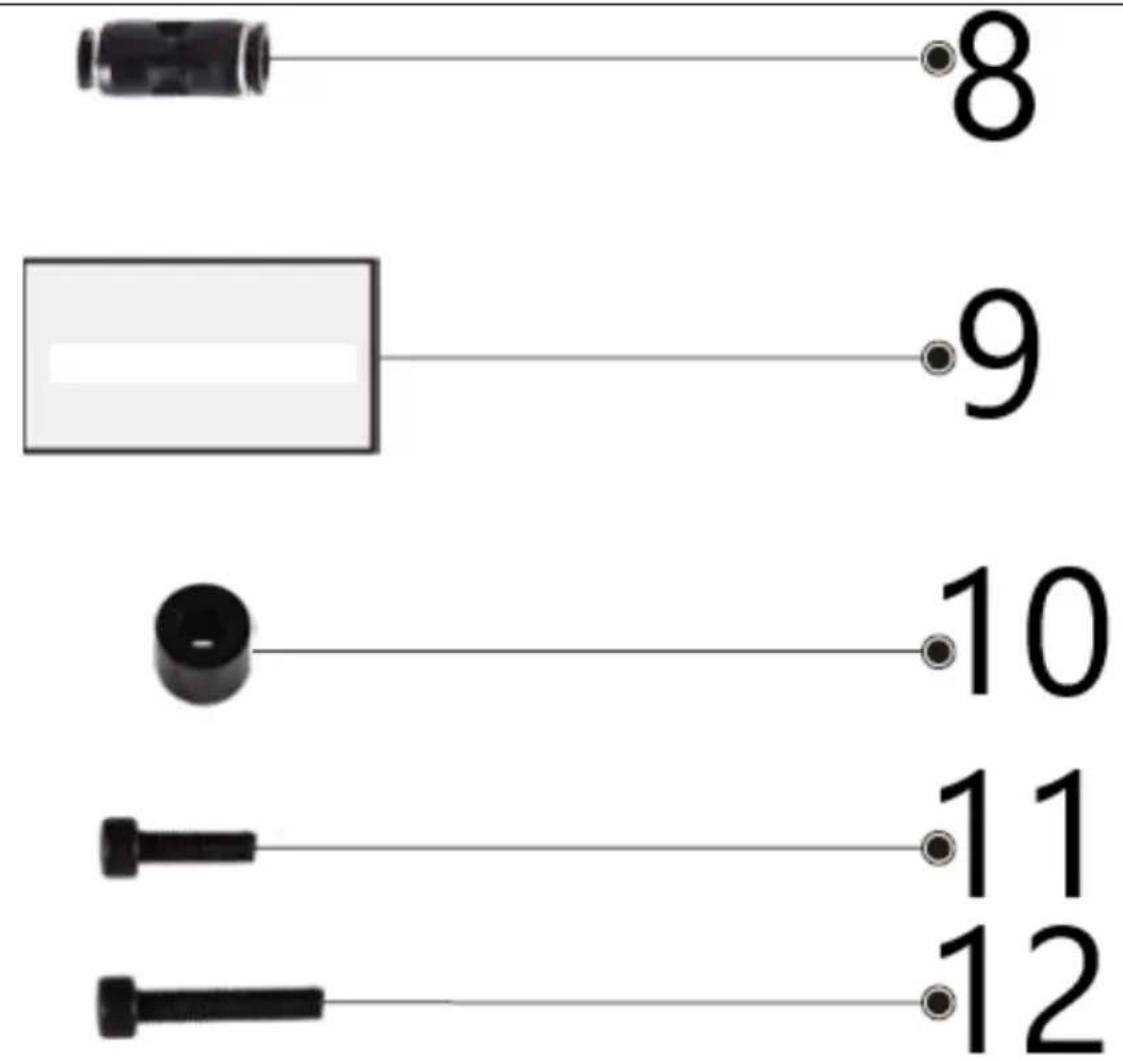

8	Adapter
9	6 mm fast fokusplatta
10	Spacer kolumn
11	M3*10 skruv

Installation och drift

Steg 1: Packa upp luftpumpssatsen och delar

1. Öppna paketet.
2. Ta bort luftpumpssatsen och alla andra komponenter.

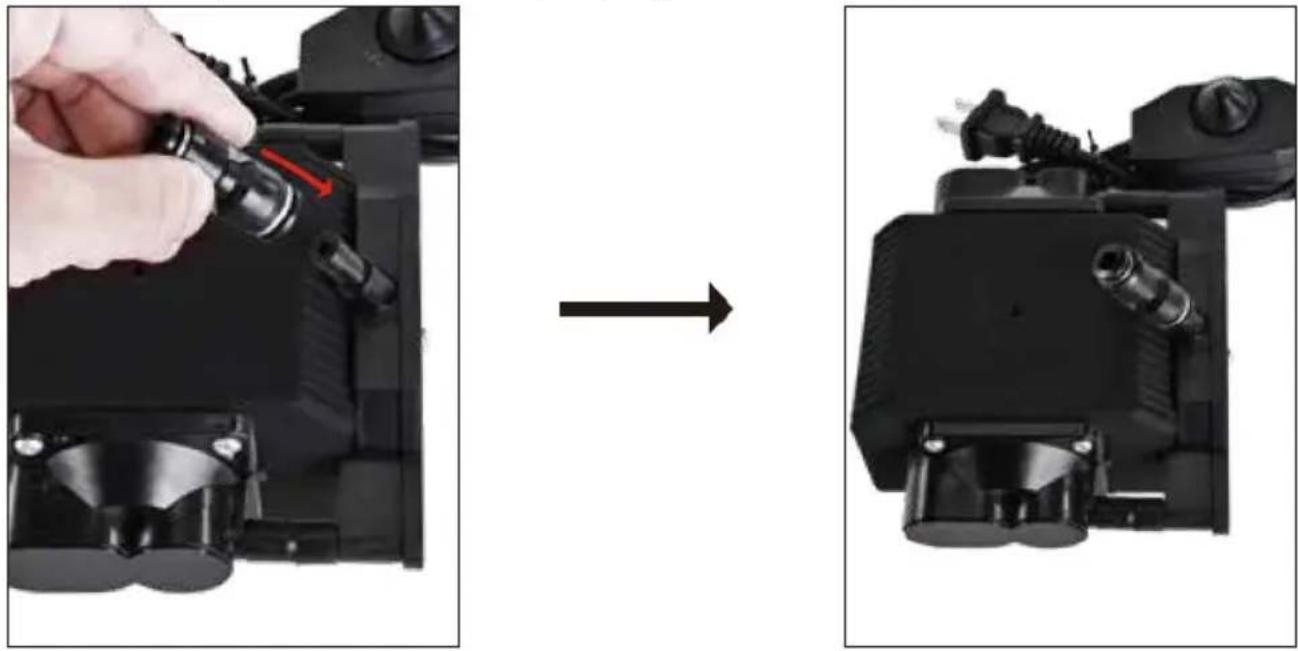

3. Sätt i adaptern i porten på luftpumpen, som visas i diagrammet.

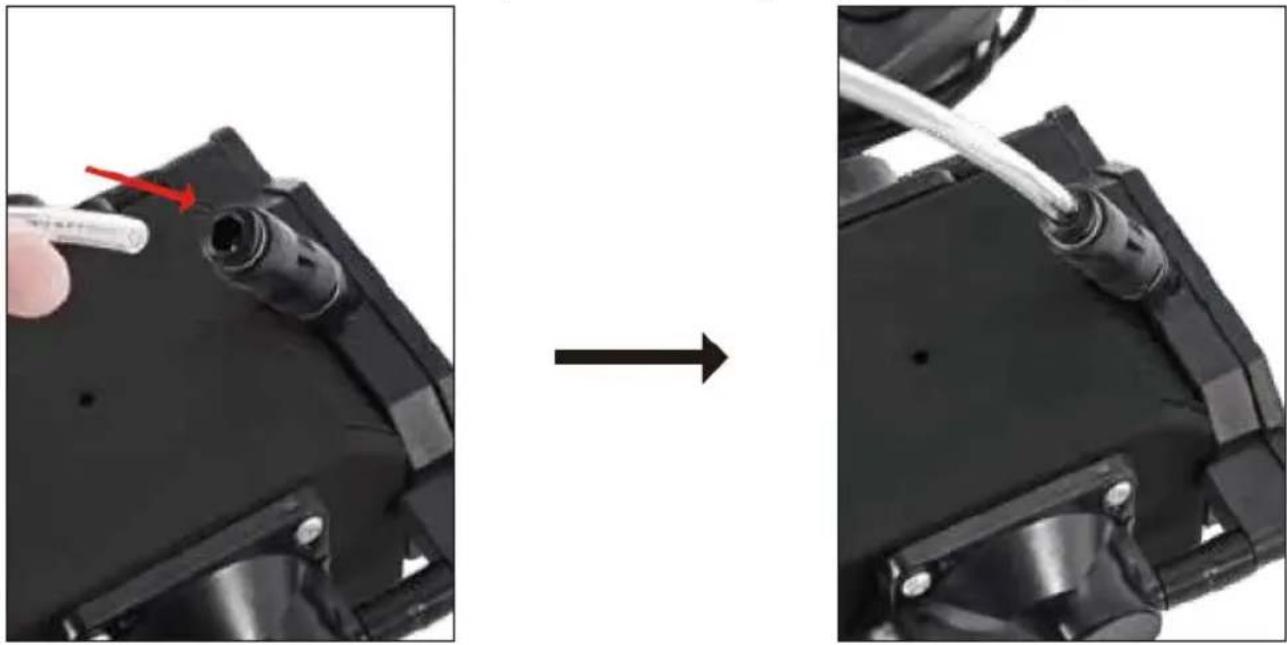

1. Leta reda på luftmunstycket på luftpumpen.
2. Anslut ena änden av luftstrupen till luftmunstycket, som visas i diagrammet.

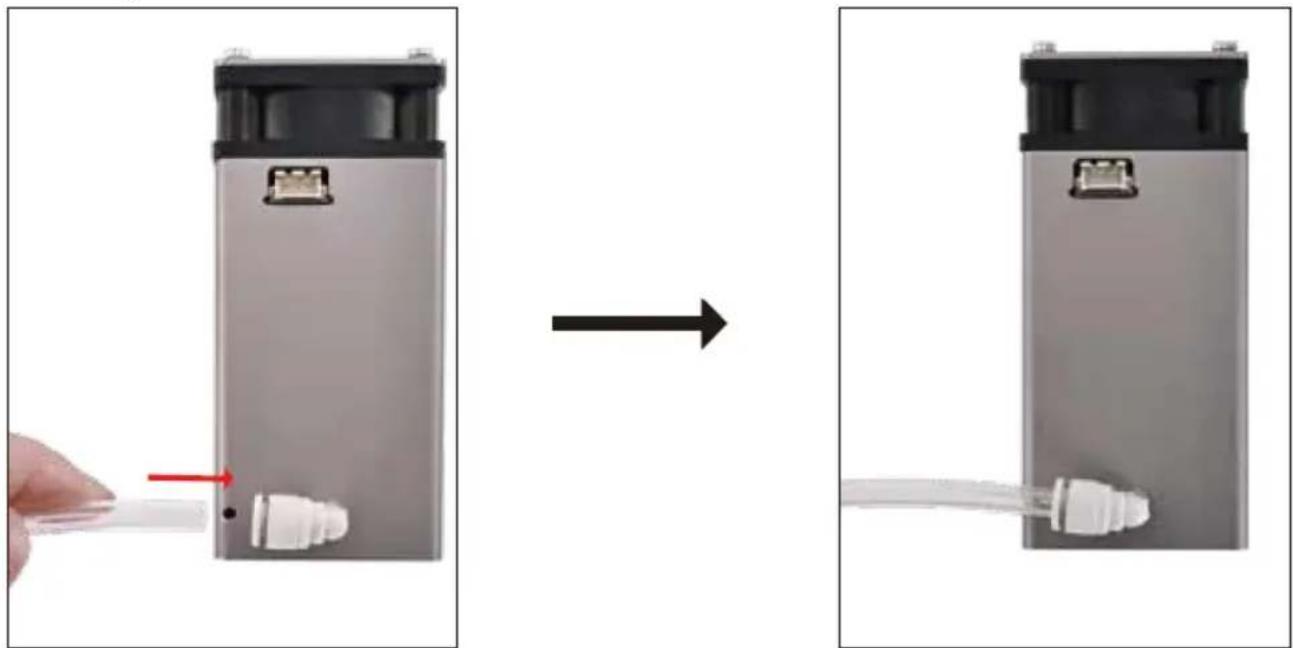

1. Hitta luftmunstycket på lasermodulen.
2. Fäst den andra änden av luftstrupen till detta munstycke, som visas i diagrammet.

Steg 4: Fäst lasermodulen på maskinen

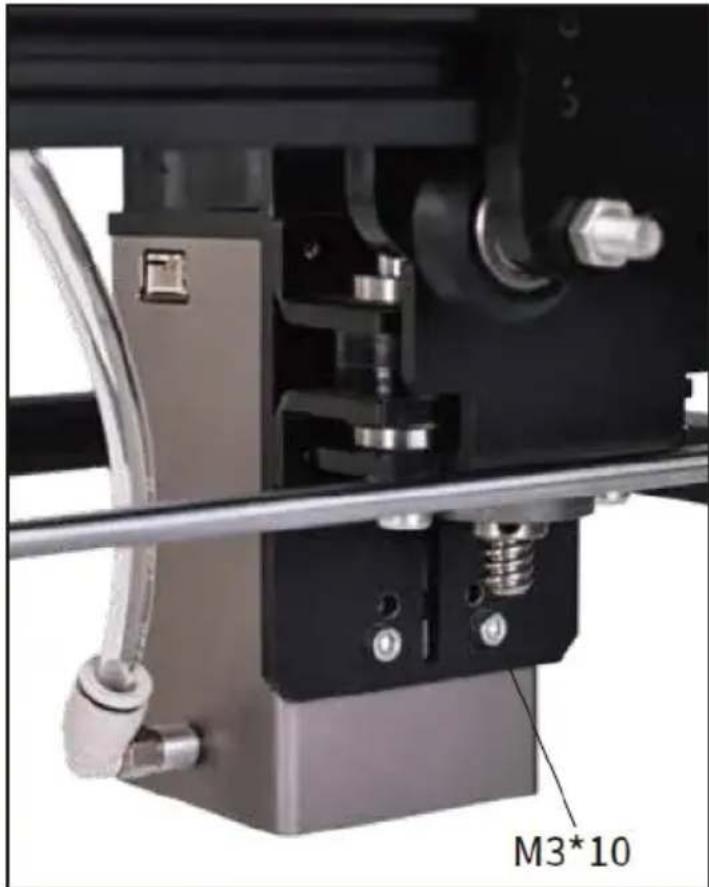

1. Använd M3*10 skruvar för att fästa lasermodulen säkert på maskinen, som visas i diagrammet.

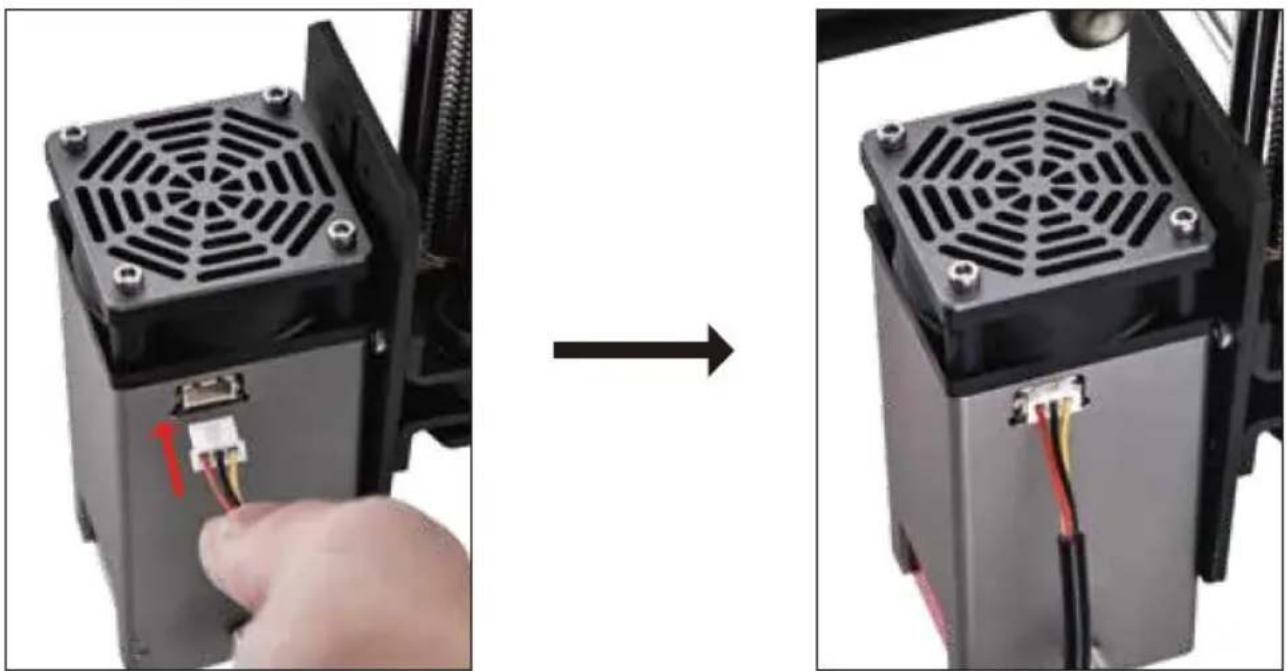

1. Anslut 3-stiftskabeln (röd, svart, gul) till lasermodulens gränssnitt.

2. Anslut den andra änden av kabeln till maskinens kontrollkort, som visas i diagrammet.

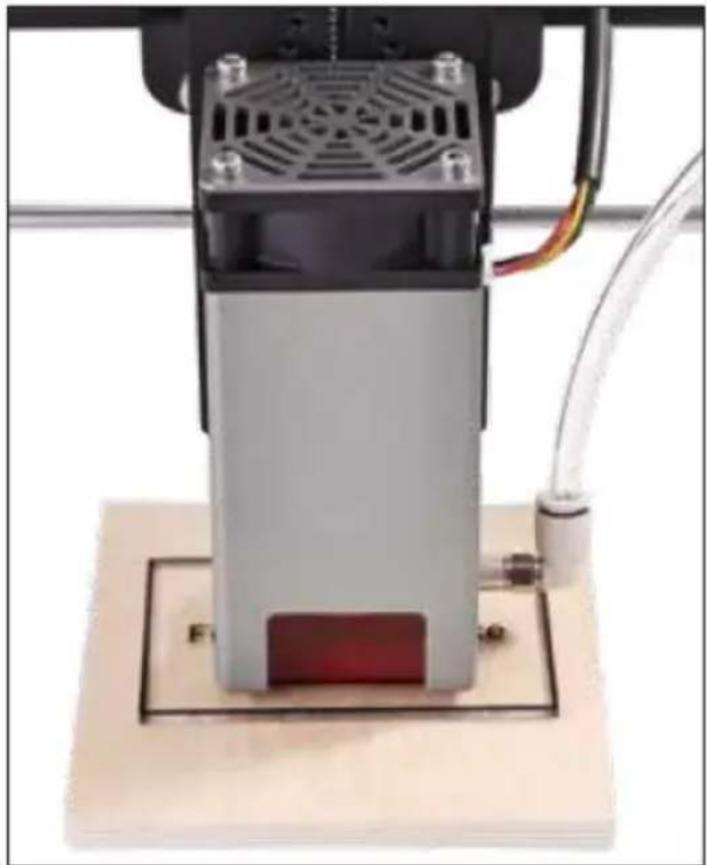

1. Placera 6 mm plattan med fast fokus direkt under laserhuvudet.

2. Se till att plattan vidrör både laserhuvudet och graveringsobjektet.

3. När rätt fokus har ställts in, ta bort plattan med fast fokus.

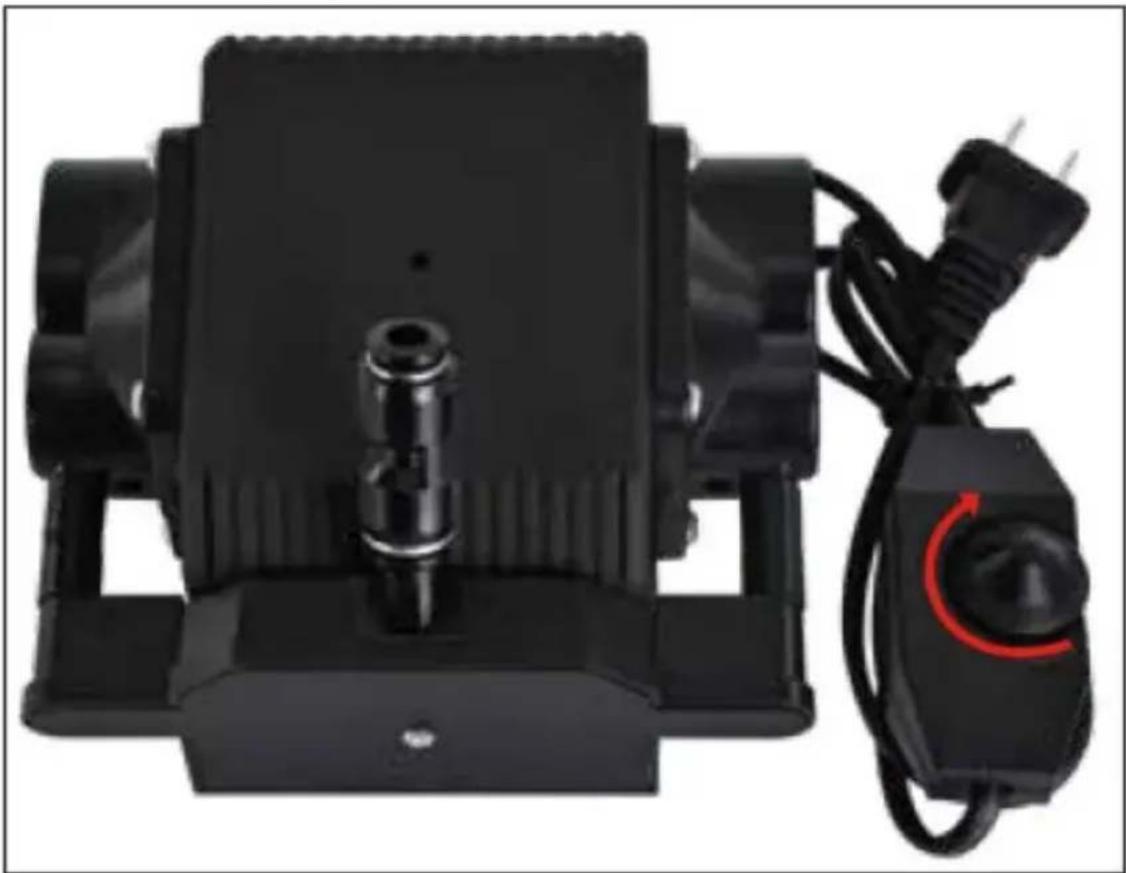

1. Anslut luftpumpen till en strömkälla.
2. Vrid omkopplaren till läget "ON".
3. Justera luftpumpens effekt efter behov.

• Användning av distanspelare: Vid behov kan du använda en M3*16-skruv genom distanskolonnen för att ytterligare säkra lasermodulen.

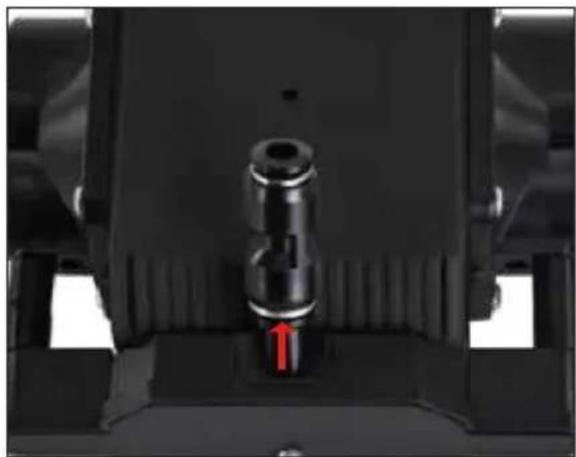

• Avlägsnande av luftstrupen: För att ta bort luftstrupen, tryck adaptern inåt med 1 mm och ta sedan loss luftstrupen, som visas i diagrammet.
