INSTRUKCJA OBSŁUGI SBS-LEM-40ML STEINBERG
Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładnie tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.
Dane techniczne
| Parametru opis | Parametru wartość |
| Nazwa produktu | Moduł laserowy |
| Model | SBS-LEM-40ML |
| Napięcie znamionowe [V] / Częstotliwość [Hz] | 230 / 50 |
| Moc znamionowa [W] | 40 |
| Maksymalna prędkość [mm/min] | 120 |
| Napięcie wyjściowe/ampery | 3-biegunowy (12 V, GND, PWM) |
| Moc lasera [mW] | 10000 |
| Średnica wewnętrzna dyszy powietrznej [mm] | 3,5 |
| Maksymalny przepływ [L/min] | 30 |
| Wymiary [Szerokość x Głębokość x Wysokość; mm] | 170x120x70 |
| Cieżar [kg] | 1,5 |
5
6
7
PL
bar

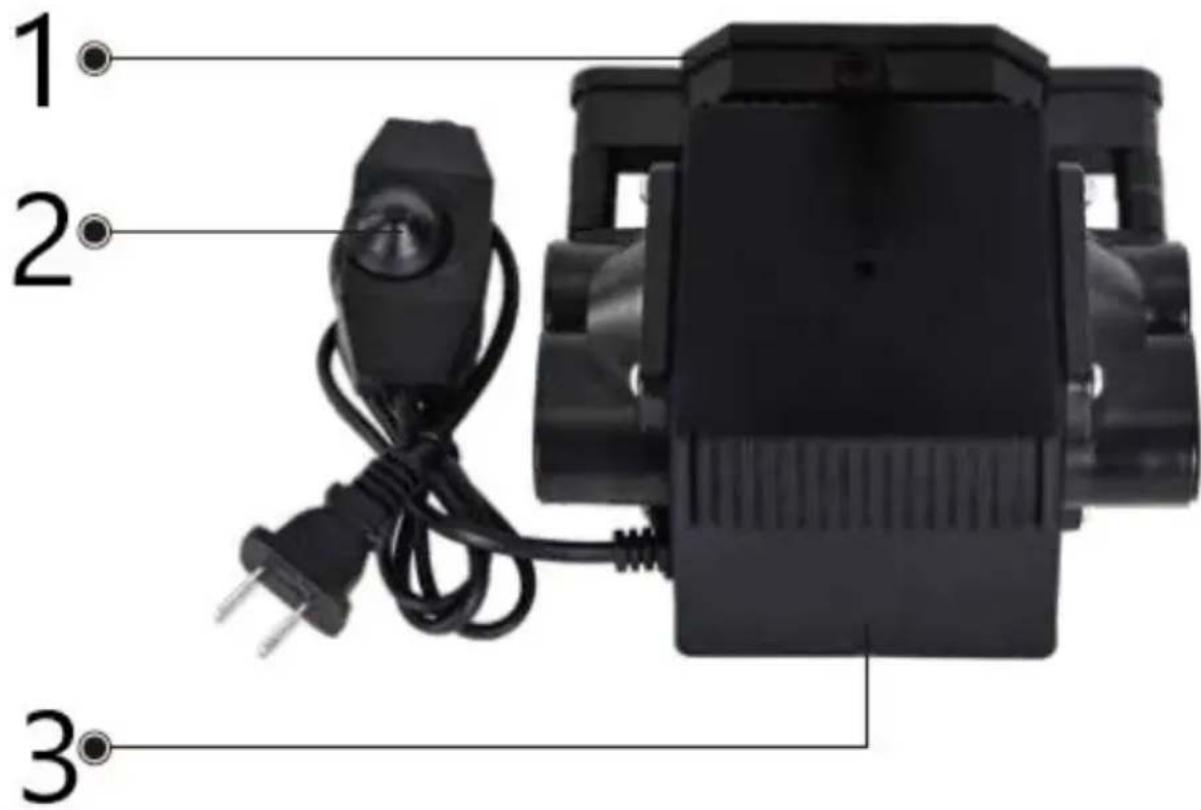

| Item | Value | |---|---| | 1 | 8 | | 2 | 9 | | 3 | 10 | | 4 | 11 | | 5 | 12 || 1 | Rurka gazowa |
| 2 | Gałka przełącznika |
| 3 | Zestaw pompki powietrza |

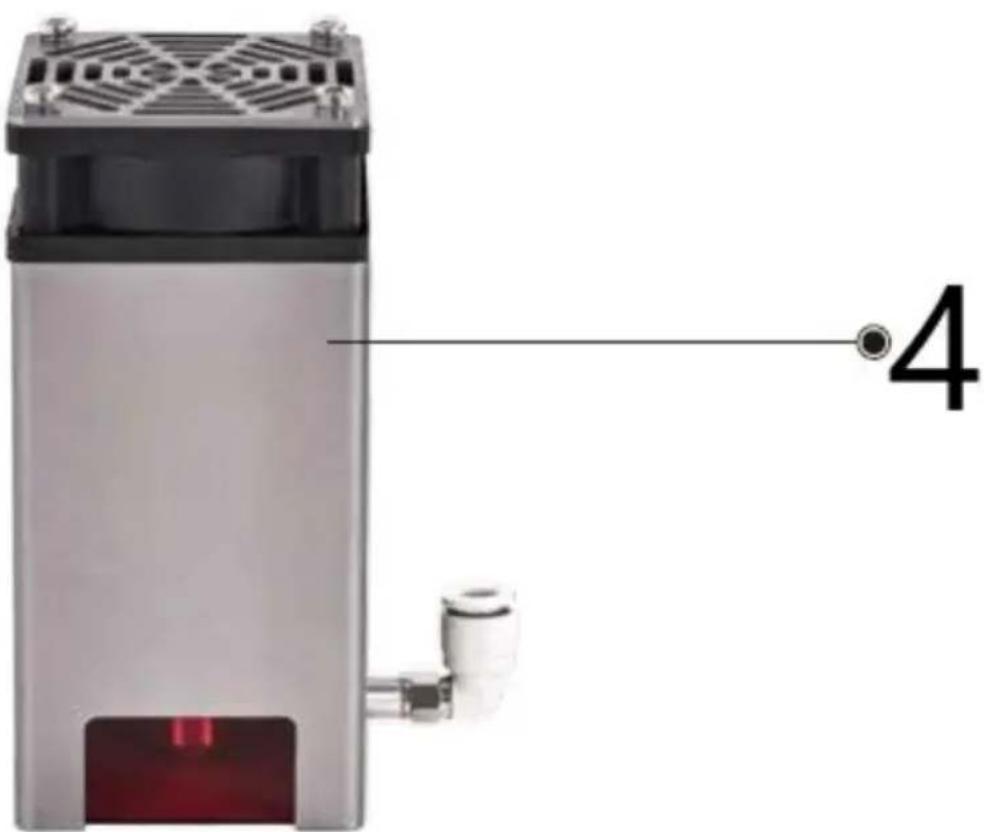

| 4 | Moduł laserowy |

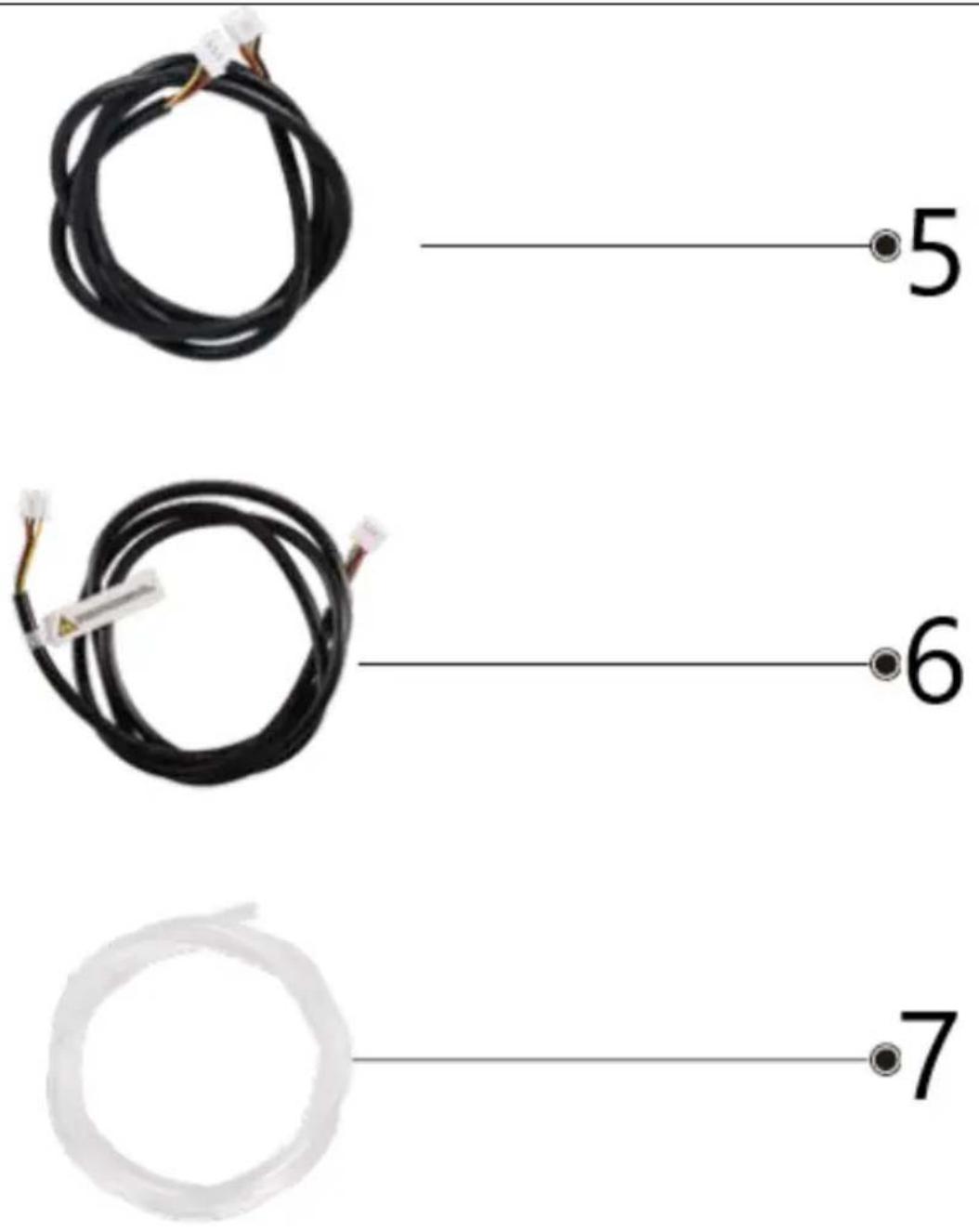

| 5 | Przewód łączący (krzyżowy) |
| 6 | Przewód łączący (przelotowy) |
| 7 | Rura gazowa |

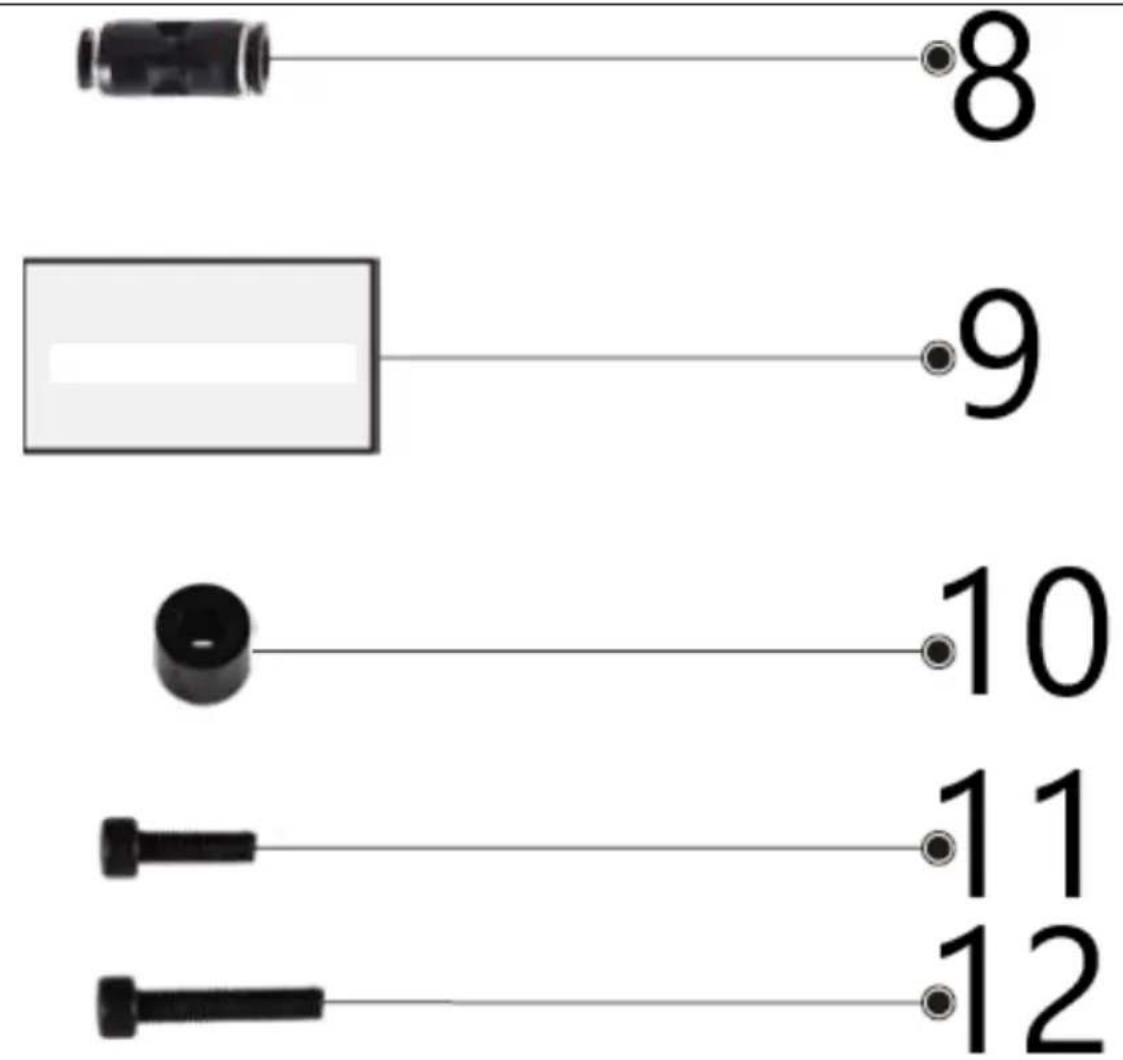

| 8 | Adapter |
| 9 | Płytka ostrości stałej 6mm |
| 10 | Kolumna dystansowa |
| 11 | Śruba M3*10 |
Instalacja i obsługa
Krok 1: Rozpakuj zestaw pompki powietrza i jej części
- Otwórz opakowanie.
- Wyjmij zestaw pompy powietrza i wszystkie pozostałe elementy.

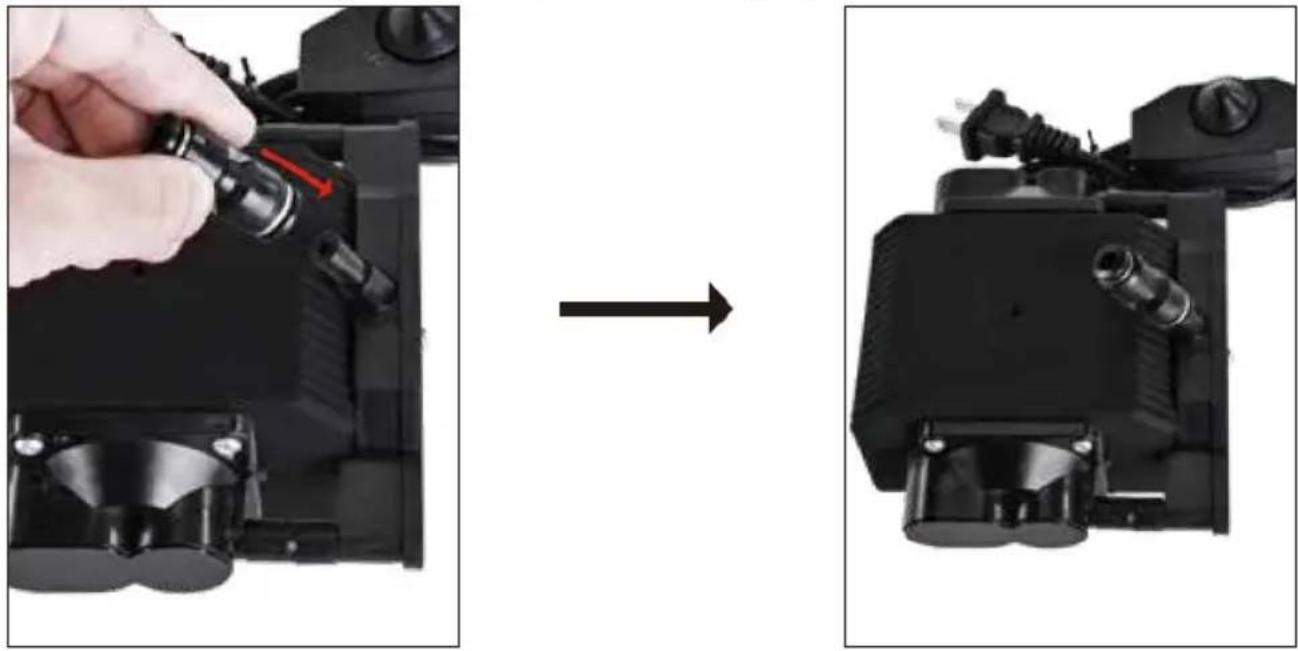

- Włóż adapter do portu w pompie powietrza, jak pokazano na schemacie.

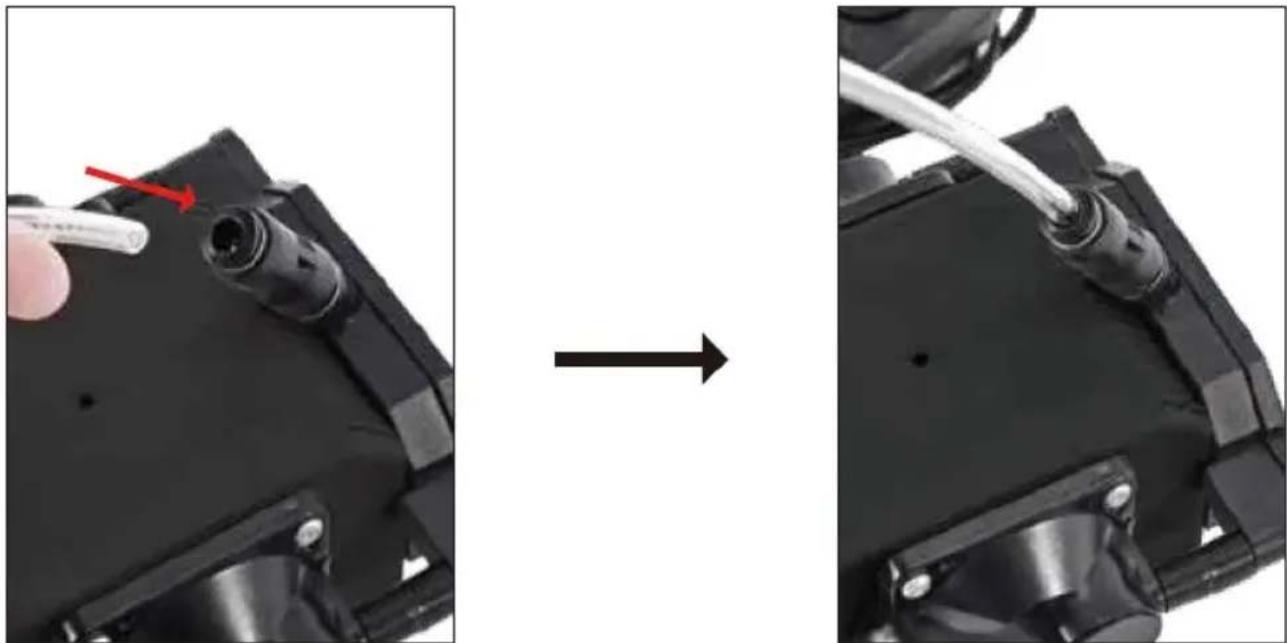

Krok 2: Podłącz tchawicę do pompy powietrza
- Znajdź dyszę powietrza na pompie powietrza.
- Podłącz jeden koniec tchawicy do dyszy powietrznej, jak pokazano na schemacie.
Krok 3: Podłącz tchawicę do modułu laserowego
- Znajdź dyszę powietrzną na module laserowym.

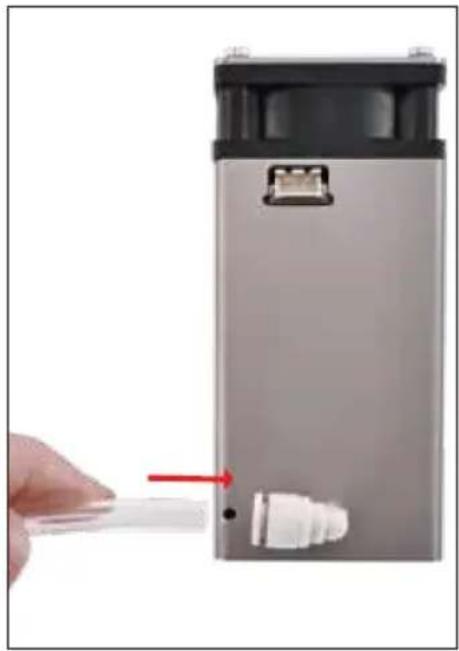

- Podłącz drugi koniec tchawicy do tej dyszy, jak pokazano na schemacie.
Krok 4: Podłącz moduł laserowy do maszyny

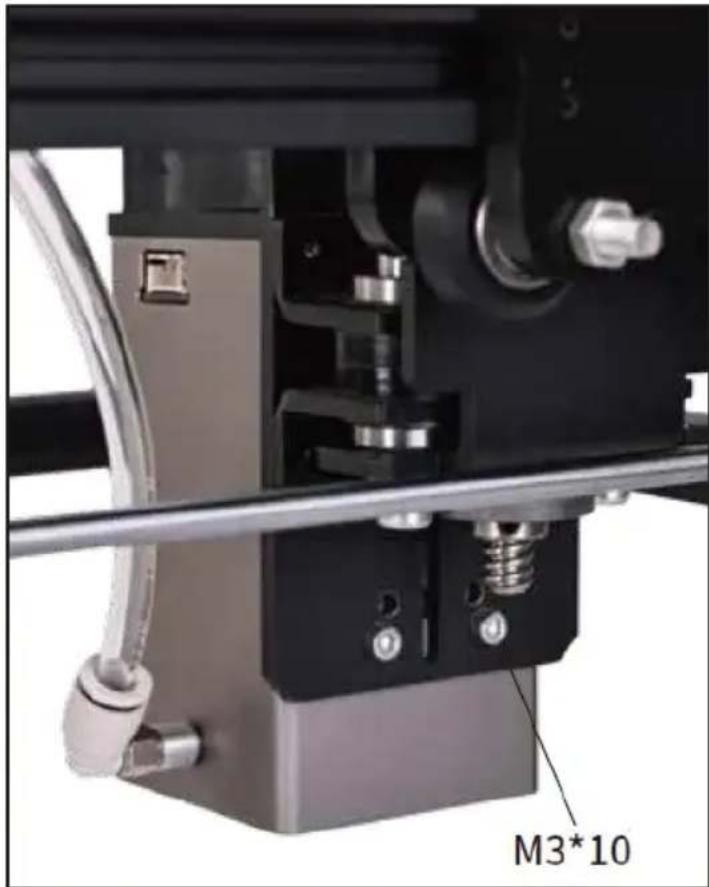

- Za pomocą śrub M3*10 przymocuj moduł laserowy do urządzenia w sposób pokazany na schemacie.

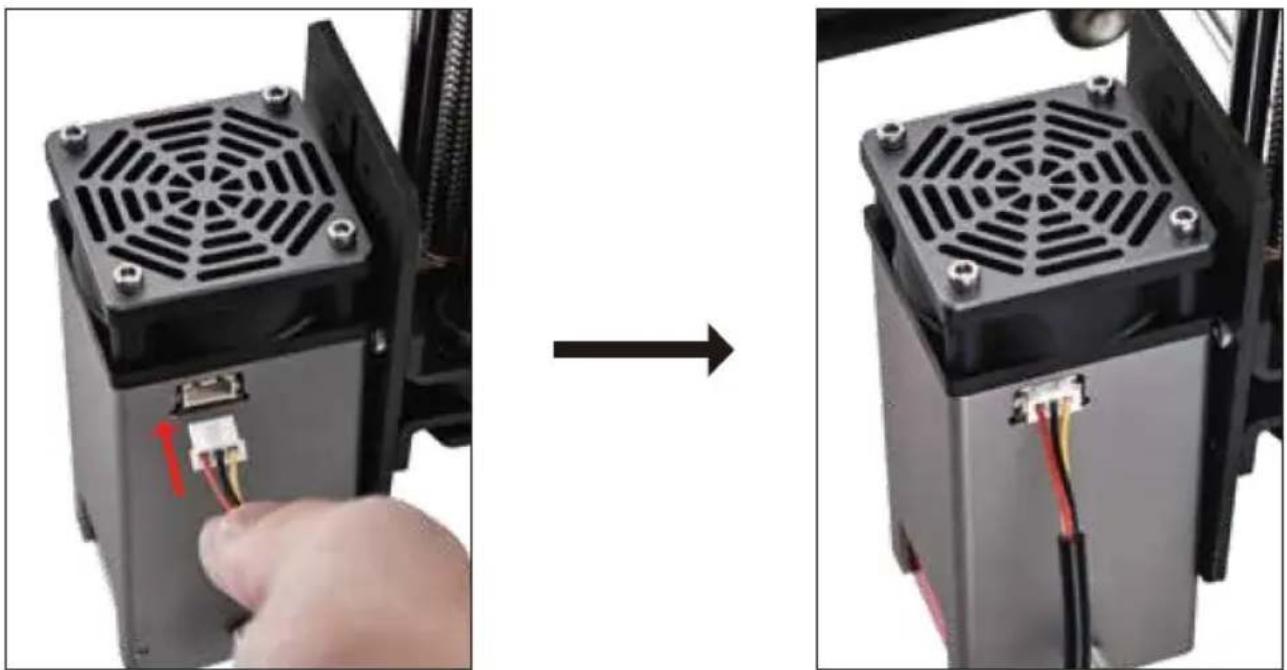

Krok 5: Podłącz kabel 3-pinowy
-
Podłącz 3-pinowy kabel (czerwony, czarny, żółty) do interfejsu modułu laserowego.
-
Podłącz drugi koniec kabla do panelu sterowania maszyny, jak pokazano na schemacie.

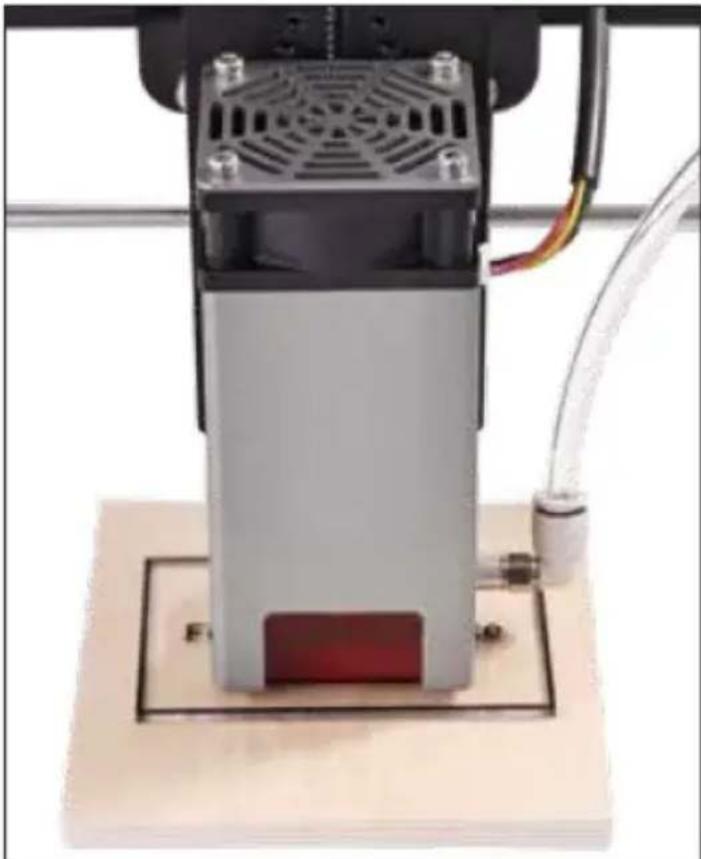

Krok 6: Dostosuj ostrość lasera
-
Umieść płytkę o stałej ogniskowej 6 mm bezpośrednio pod głowicą lasera.
-
Upewnij się, że płytka dotyka zarówno głowicy lasera, jak i grawerowanego obiektu.
-
Po ustawieniu właściwej ostrości należy zdjąć płytkę ustawiania ostrości.
Krok 7: Włącz pompę powietrza
- Podłącz pompe powietrza do źródła zasilania.

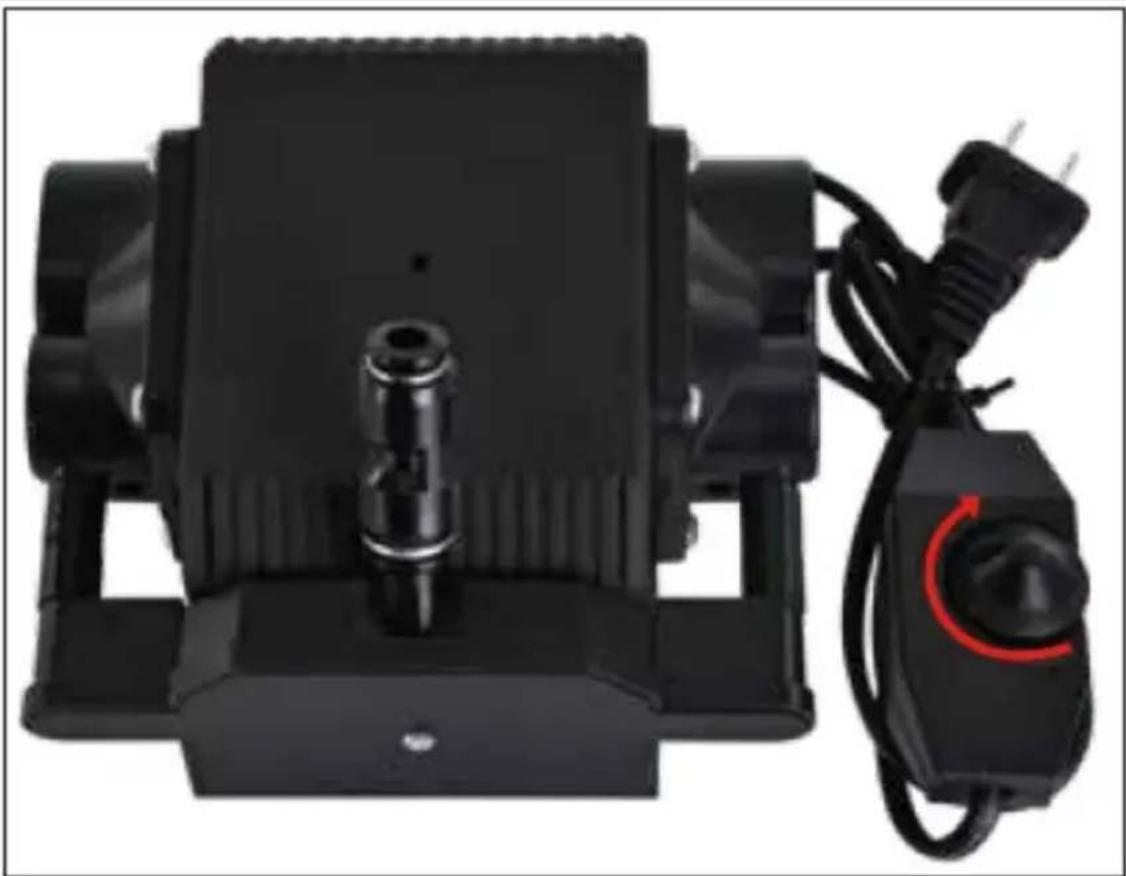

- Ustaw przełącznik w pozycji „ON”.
- W razie potrzeby dostosuj moc pompy powietrza.
- Użycie kolumny dystansowej: W razie potrzeby można użyć śruby M3*16, przechodzącej przez kolumnę dystansową, aby dodatkowo zabezpieczyć moduł laserowy.

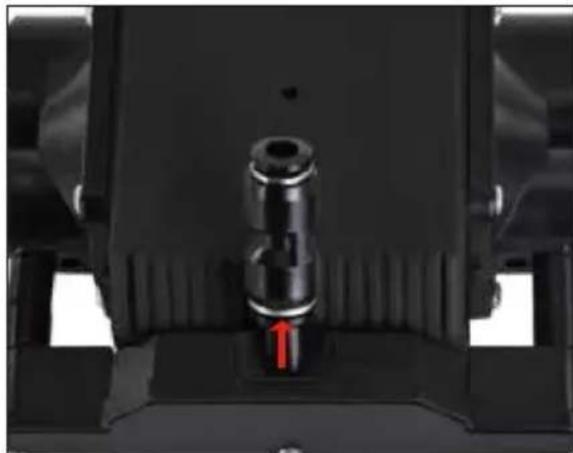

- Usunięcie tchawicy: Aby usunąć tchawicę, wciśnij adapter do środka o 1 mm, a następnie odłącz tchawicę, jak pokazano na schemacie.
