MANUAL DE USUARIO SBS-LEM-40ML STEINBERG

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

del parámetro descripción	del parámetro valor
Nombre del producto	Módulo láser
Modelo	SBS-LEM-40ML
Voltaje nominal [V] / Frecuencia [Hz]	230 / 50
Potencia nominal [W]	40
Velocidad máxima [mm/min]	120
Voltaje de salida/amperios	3 polos (12 V, GND, PWM)
Potencia del láser [mW]	10000
Diámetro interior de la boquilla de aire [mm]	3,5
Caudal máximo [L/min]	30
Dimensiones [anchura × profundidad × altura; mm]	170 x 120 x 70
Peso [kg]	1,5

1 2 3

4

5

6

7

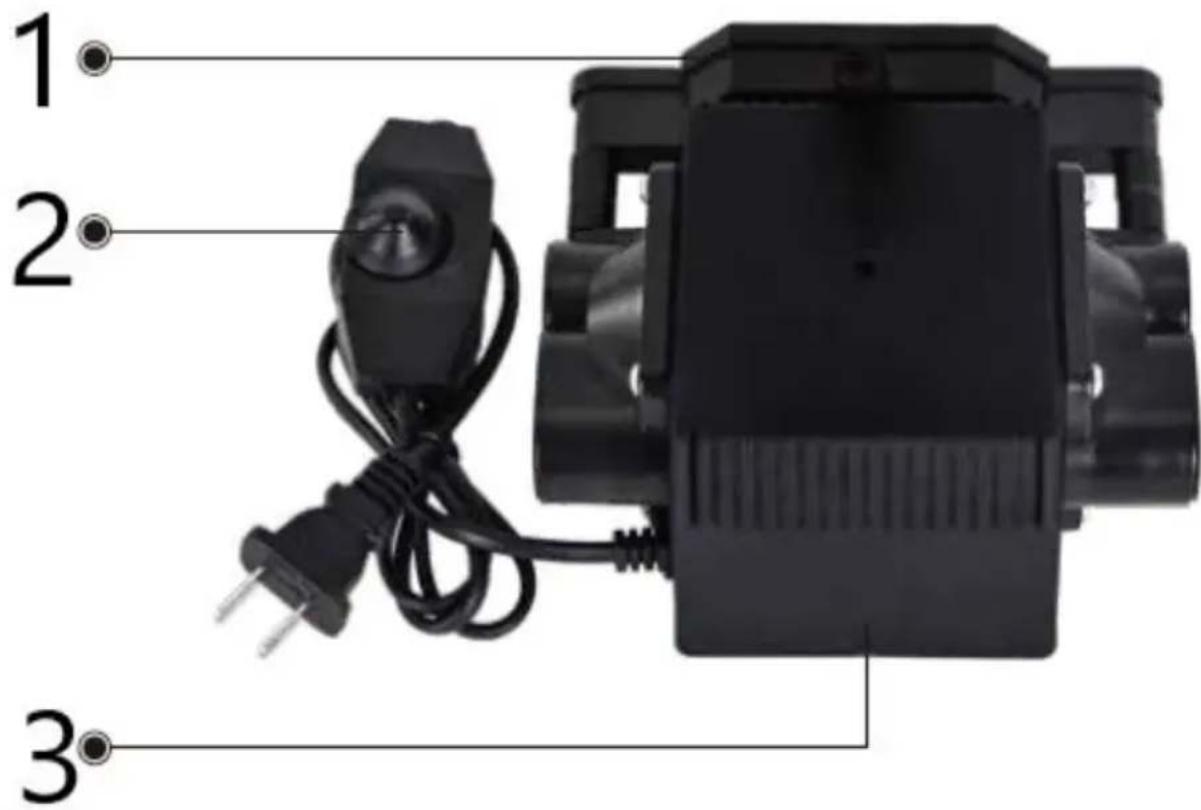

1	Boquilla de gas
2	Perilla del interruptor
3	Kit de bomba de aire

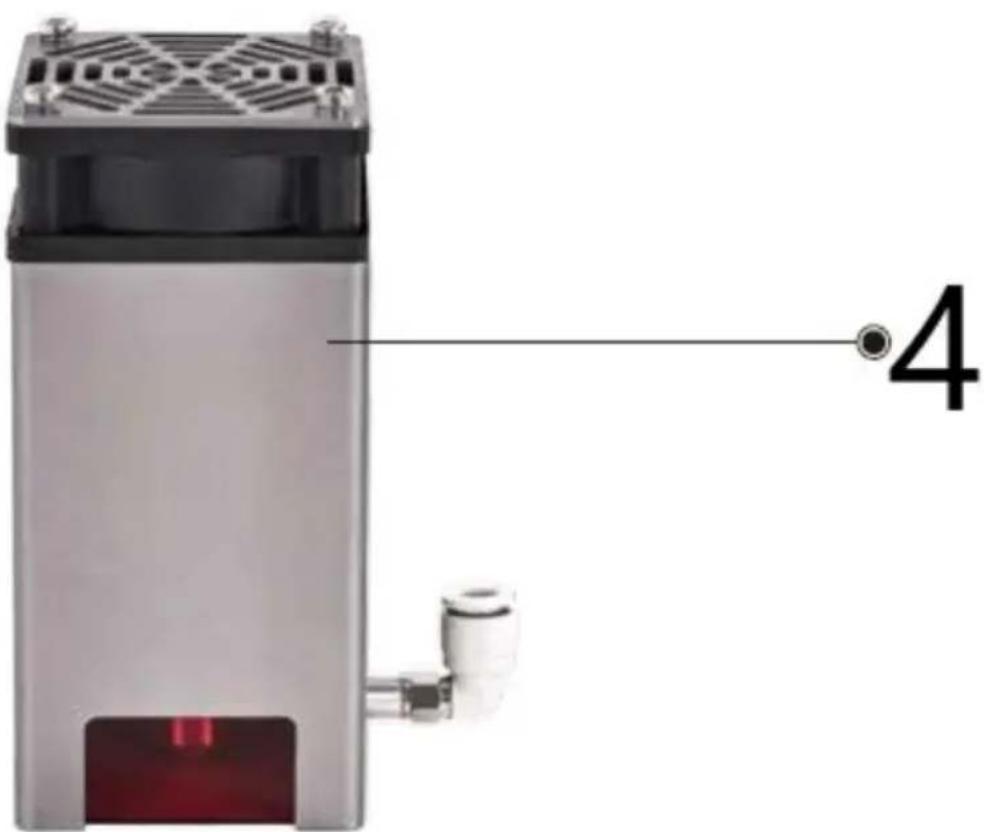

4	Módulo láser

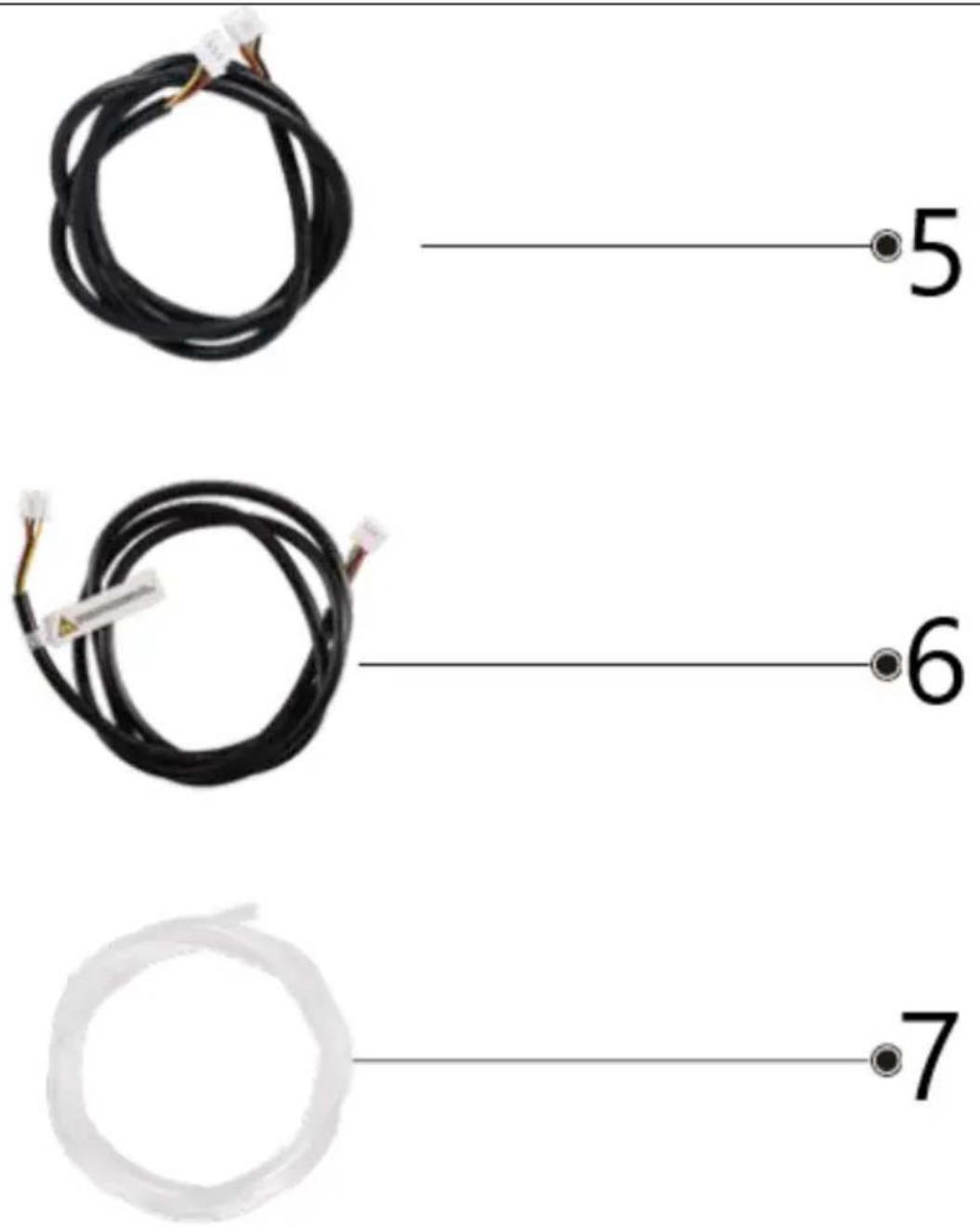

5	Cable de conexión (cruz)
6	Cable de conexión (pasante)
7	Tubo de gas

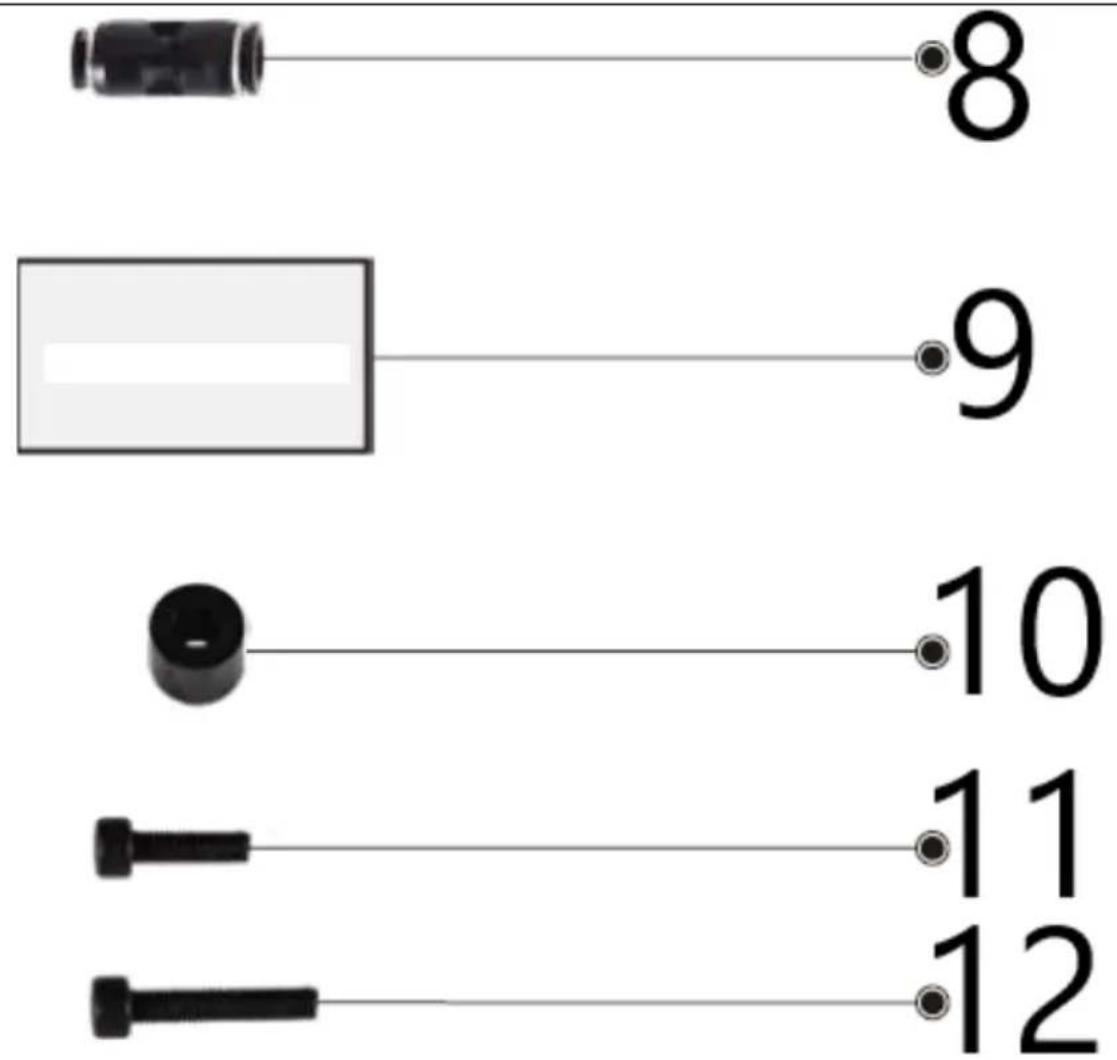

8	Adaptador
9	Placa de enfoque fija de 6 mm
10	Columna espaciadora
11	Tornillo M3*10

Instalación y funcionamiento

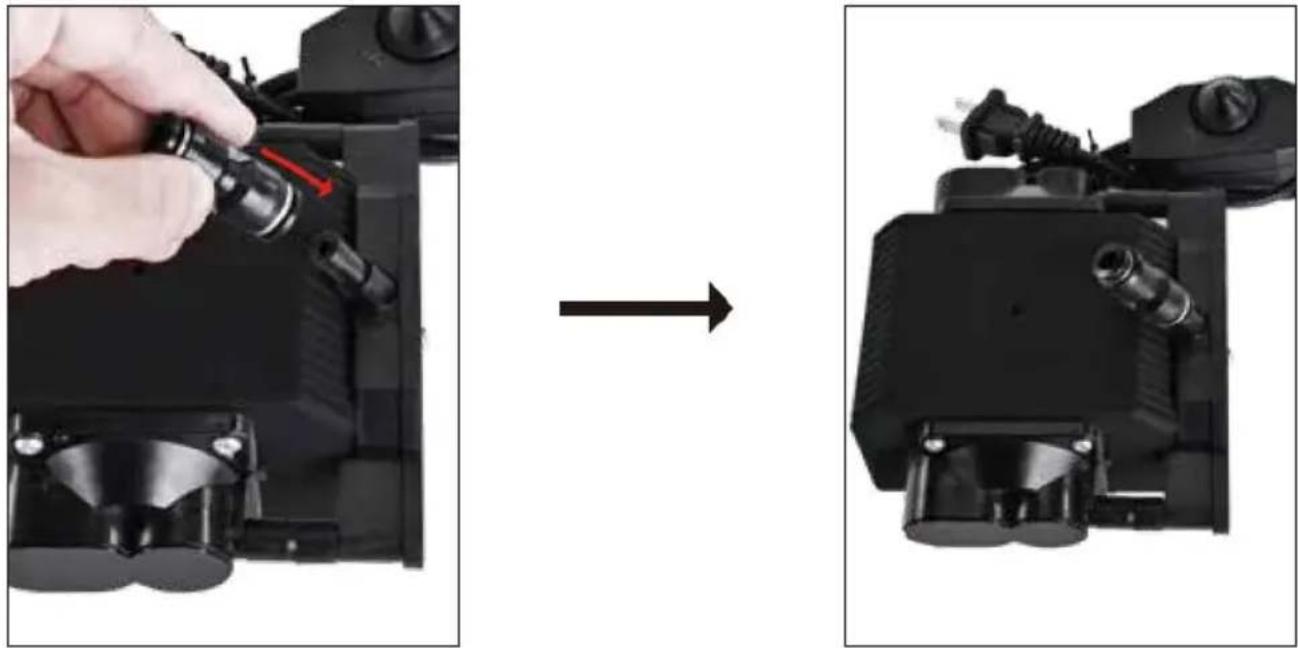

Paso 1: Desembale el kit de bomba de aire y las piezas

1. Abra el paquete.
2. Retire el kit de bomba de aire y todos los demás componentes.

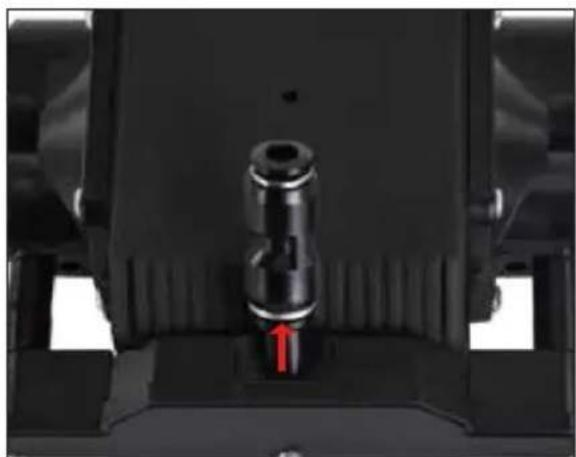

3. Inserte el adaptador en el puerto de la bomba de aire, como se muestra en el diagrama.

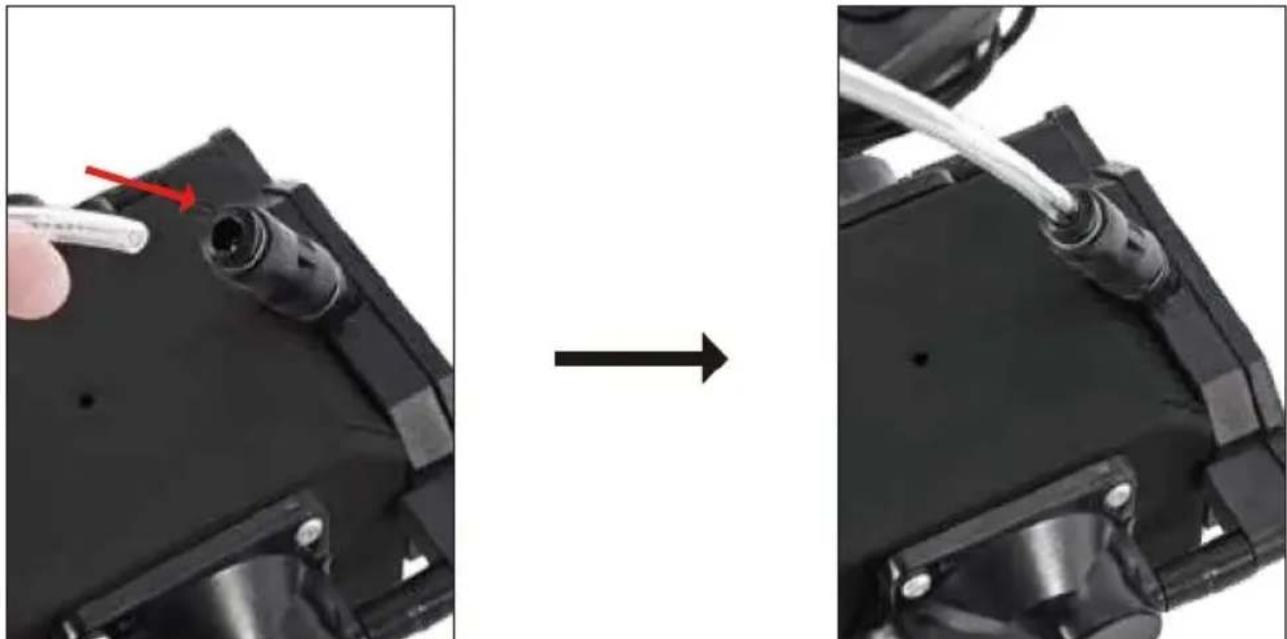

1. Localice la boquilla de aire en la bomba de aire.
2. Conecte un extremo de la tráquea a la boquilla de aire, como se muestra en el diagrama.

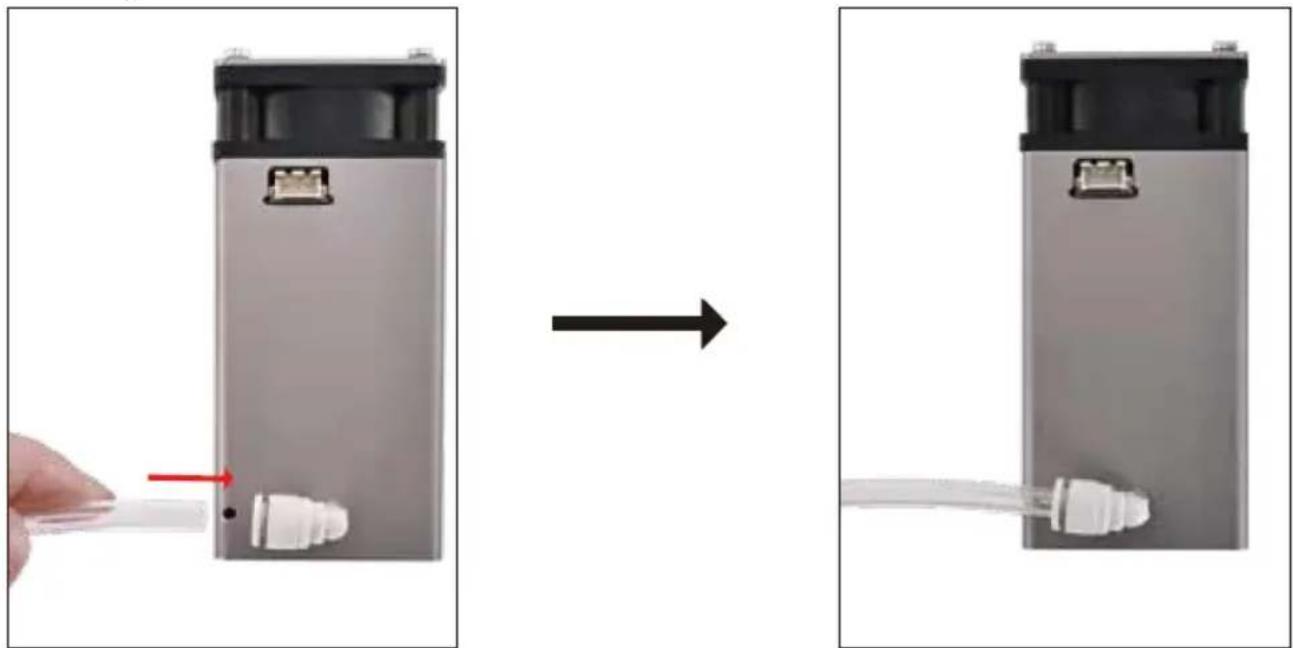

Paso 3: Conecte la tráquea al módulo láser

1. Encuentre la boquilla de aire en el módulo láser.
2. Conecte el otro extremo de la tráquea a esta boquilla, como se muestra en el diagrama.

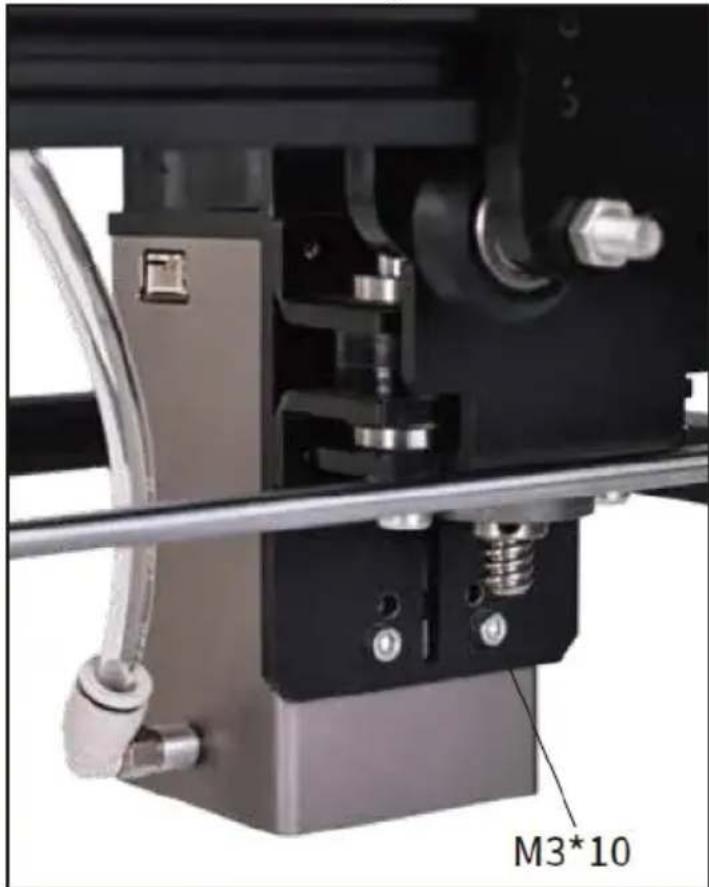

Paso 4: Conecte el módulo láser a la máquina

1. Utilice tornillos M3*10 para fijar el módulo láser de forma segura a la máquina, como se muestra en el diagrama.

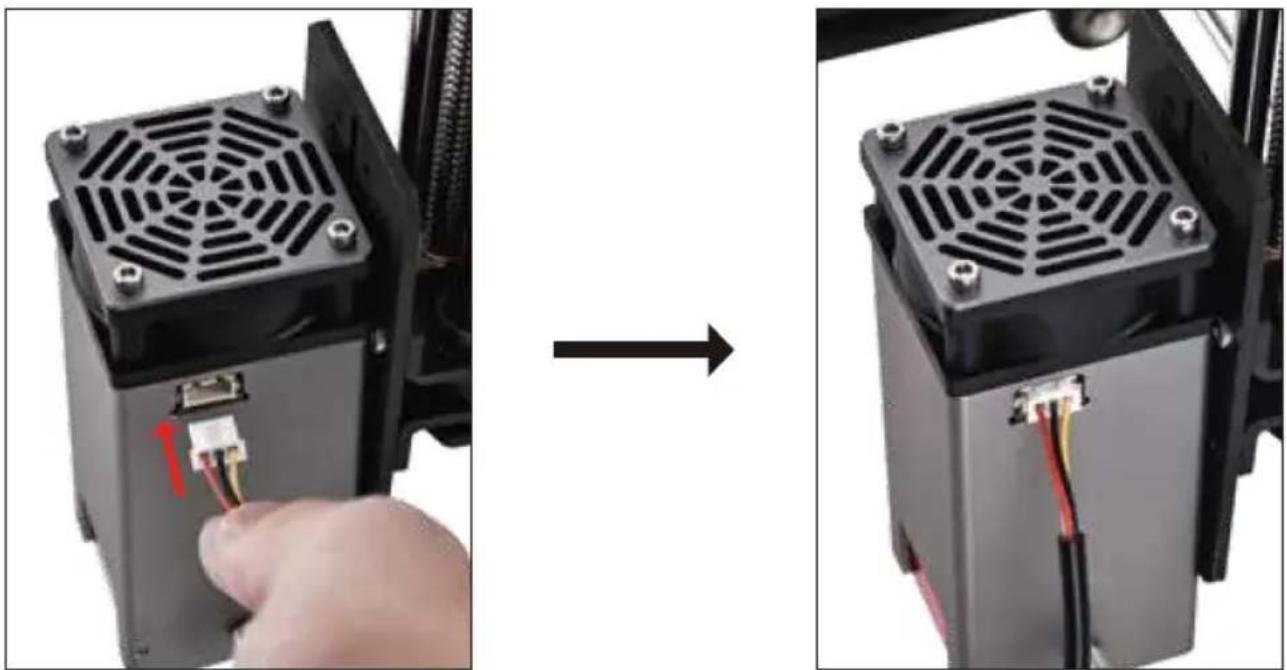

1. Conecte el cable de 3 pines (rojo, negro, amarillo) a la interfaz del módulo láser.

2. Conecte el otro extremo del cable a la placa de control de su máquina, como se muestra en el diagrama.

Paso 6: Ajuste el enfoque del láser

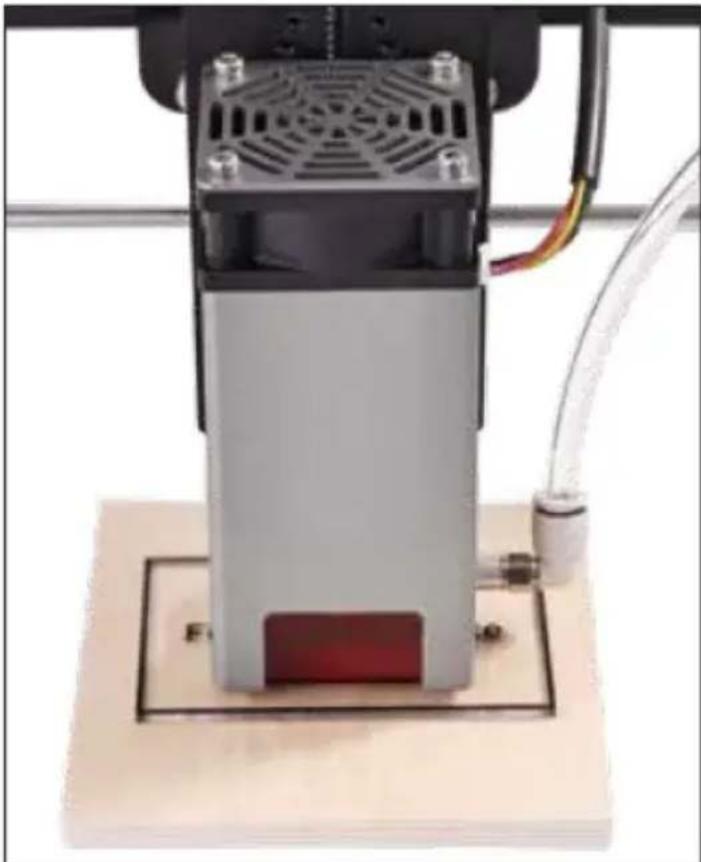

1. Coloque la placa de enfoque fijo de 6 mm directamente debajo del cabezal del láser.
2. Asegúrese de que la placa toque tanto el cabezal del láser como el objeto a grabar.
3. Una vez establecido el enfoque correcto, retire la placa de enfoque fijo.

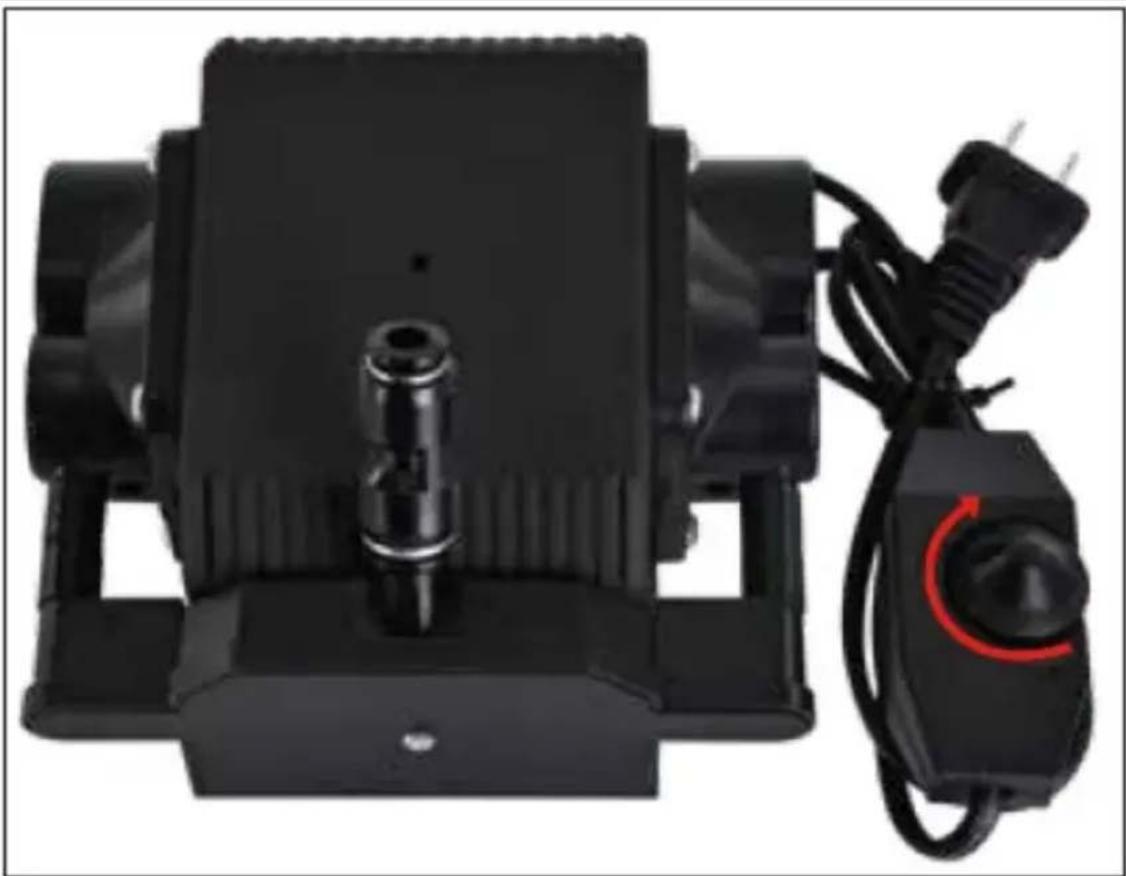

Paso 7: Encienda la bomba de aire

1. Conecte la bomba de aire a una fuente de alimentación.
2. Gire el interruptor a la posición "ON".
3. Ajuste la potencia de la bomba de aire según sea necesario.

- Uso de la columna espaciadora: si es necesario, puede utilizar un tornillo M3*16 a través de la columna espaciadora para asegurar aún más el módulo láser.

- Extracción de la tráquea: para extraer la tráquea, presione el adaptador hacia adentro 1 mm y luego separe la tráquea, como se muestra en el diagrama.
