Μάρκα	Haier
Μοντέλο	HAIFB54IRCS
Τύπος προϊόντος	Ενσωματωμένη επαγωγική εστία
Πλάτος	65 cm
Ηλεκτρική τροφοδοσία	220-240 V ~ 50/60 Hz ή 380-415 V 2N 50/60 Hz
Μέγιστη ισχύς	7,4 kW (ρυθμιζόμενη από 2 kW έως 7,4 kW)
Τύπος χειρισμού	Αφής με ρυθμιστικό
Αριθμός επιπέδων ισχύος	8 (P1 έως P8)
Κλάση προστασίας	I (υποχρεωτική γείωση)
Τρόπος εγκατάστασης	Τυπική εντοιχισμένη ή ενσωματωμένη σε επίπεδο πάγκου
Παρεχόμενα αξεσουάρ	4 κλιπ στερέωσης, 4 βίδες, στεγανοποιητικό παρέμβυσμα
Τύπος επιφάνειας	Γυαλί
Μέγιστο υψόμετρο λειτουργίας	2000 μ
Απαιτείται εξαερισμός	Ναι, μην φράζετε τα ανοίγματα
Αριθμός σειράς	Σημειώστε πριν την εγκατάσταση

Συχνές ερωτήσεις - HAIFB54IRCS HAIER

Πώς να εγκαταστήσω την εστία Haier HAIFB54IRCS;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό. Ακολουθήστε τα βήματα: κόψτε τον πάγκο εργασίας σύμφωνα με τις διαστάσεις του εγχειριδίου, εφαρμόστε το στεγανοποιητικό παρέμβυσμα, στερεώστε τα κλιπ, συνδέστε το καλώδιο τροφοδοσίας σύμφωνα με το διάγραμμα και τοποθετήστε την εστία στο άνοιγμα. Για ενσωμάτωση σε επίπεδο πάγκου, εφαρμόστε ταινία και σιλικόνη και περιμένετε 24 ώρες πριν από την πρώτη χρήση.

Τι είδους ηλεκτρική σύνδεση απαιτείται για το HAIFB54IRCS;

Η συσκευή απαιτεί τροφοδοσία 220-240 V ~ 50/60 Hz ή 380-415 V 2N 50/60 Hz. Πρέπει να συνδεθεί σε κύκλωμα με ασφαλειοδιακόπτη και να τηρεί την κλάση προστασίας I (υποχρεωτική γείωση). Χρησιμοποιείτε μόνο το παρεχόμενο καλώδιο.

Πώς να διαμορφώσω τη διαχείριση ισχύος στην εστία;

Ανοίξτε την εστία και πατήστε ταυτόχρονα τα υποδεικνυόμενα πλήκτρα (βλ. εγχειρίδιο). Η ένδειξη εμφανίζει P8 από προεπιλογή (7,4 kW). Σύρετε το ρυθμιστικό για να επιλέξετε μεταξύ 8 επιπέδων από P1 (2 kW) έως P8 (7,4 kW).

Μπορώ να εγκαταστήσω την εστία πάνω από φούρνο;

Ναι, υπό την προϋπόθεση ότι ο φούρνος διαχωρίζεται με θερμομονωτικό υλικό. Συμβουλευτείτε επίσης το εγχειρίδιο εγκατάστασης του φούρνου για αποστάσεις ασφαλείας.

Ποια μέτρα ασφαλείας πρέπει να τηρούνται;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό. Μη χρησιμοποιείτε τη συσκευή αν είναι κατεστραμμένη. Αποσυνδέστε πριν από οποιαδήποτε επέμβαση. Εξασφαλίστε επαρκή εξαερισμό. Μη φράζετε τα ανοίγματα αέρα.

Πώς καθαρίζω τη γυάλινη επιφάνεια της εστίας;

Χρησιμοποιήστε ένα μαλακό πανί και ένα καθαριστικό κατάλληλο για επιφάνειες κεραμικής εστίας. Αποφύγετε λειαντικά προϊόντα. Καθαρίστε μετά από κάθε χρήση όταν η επιφάνεια έχει κρυώσει.

Τι να κάνω σε περίπτωση εμφάνισης κωδικού σφάλματος;

Συμβουλευτείτε το εγχειρίδιο χρήσης για αναγνώριση του κωδικού. Γενικά, ένας κωδικός σφάλματος υποδηλώνει δυσλειτουργία. Διακόψτε την παροχή ρεύματος και επικοινωνήστε με εξουσιοδοτημένο σέρβις.

Ποια είναι η ελάχιστη απόσταση μεταξύ της εστίας και του απορροφητήρα;

Η συνιστώμενη απόσταση είναι τουλάχιστον 650 mm, αλλά ανατρέξτε στο εγχειρίδιο του απορροφητήρα για συγκεκριμένες τιμές.

Πώς αποσυναρμολογώ την εστία;

Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο. Σηκώστε ελαφρά την εστία και αφαιρέστε την εντελώς. Το έπιπλο δεν υφίσταται ζημιά και μπορεί να επαναχρησιμοποιηθεί.

Πού μπορώ να βρω τον αριθμό σειράς της συσκευής;

Ο αριθμός σειράς βρίσκεται στην πινακίδα της συσκευής. Σημειώστε τον πριν την εγκατάσταση, καθώς μπορεί να χρειαστεί σε περίπτωση επισκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HAIFB54IRCS HAIER

1 Υποδείξεις ασφαλείας για την εγκατάσταση σ.2

2 Να τοποθετήσετε το προϊόν σ.3

2.1 Άλλες συμβουλές

3 Δαστάσεις εστιών σ.4-9

3.1 Πλάτος 60 3.2 Πλάτος 65 3.3 Πλάτος 80

4 Εργασία για την εγκατάσταση σ.10

4.1 Τυπικός εντοιχισμός 4.2 Εντοιχισμός με ενσωματωμένο απαγωγό

5 Αποστάσεις εγκατάστασης σ.11

5.1 Προφυλάξεις

6 Εστίες και εξαερισμός σ. 12 - 13

6.1 Πλάτος 60-65-80 σε βάση φούρνου 6.2 Πλάτος 60-65-80 σε βάση με συρτάρια 6.3 Πλάτος 60-65-80 σε βάση με ράφια 6.4 Ύψος του πάγκου

7 Διαστάσεις εντοιχισμού σ.14-19

7.1 Εστία των 60 7.2 Εστία των 65 7.3 Εστία των 80

8 Σύνδεση στο δίκτυο ηλεκτρικής ενέργειας σ. 20 - 22

8.1 Ειδοποιήσεις ασφαλείας 8.2 Οδηγίες 8.3 Άλλες συμβουλές 8.4 Σχηματικό διάγραμμα σύνδεσης

9 Οδηγίες εγκατάστασης 6.24-31

9.1 Προειδοποιήσεις 9.2 Εγκατάσταση βήμα προς βήμα

10 Παράδοση στον χρήστη 32

11 Πρώτη θέση σε λειτουργία 32

12 Αποσυναρμολόγηση του προϊόντος 32

Τηρήστε τις παρούσες οδηγίες πριν ξεκινήσετε τη συναρμολόγηση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις προφυλάξεις πριν χρησιμοποιήσετε το προϊόν.

Η εγκατάσταση πρέπει να πραγματοποιείται από ειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να τηρεί τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή. Εάν χρειάζεται η βοήθεια του κατασκευαστή για την επιλογή βάσεων που προκύπτουν από την εγκατάσταση, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση. Αφαιρέστε το υλικό συσκευασίας πριν θέσετε σε λειτουργία την οικιακή συσκευή. Αφού αποσυσκευάσετε το προϊόν, ελέγξτε ότι δεν έχει υποστεί ζημιά και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο υποστήριξης πριν προχωρήσετε στην εγκατάσταση και πριν το συνδέσετε στο ηλεκτρικό δίκτυο. Ένα προϊόν που έχει υποστεί ζημιά μπορεί να προκαλέσει πυρκαγιά, ηλεκτροπληξία, έκρηξη και άλλους κινδύνους. - Ελέγξτε εάν υπάρχουν αξεσουάρ και ανταλλακτικά στη συσκευασία (σακουλάκια με βίδες, έγγραφα, φυλλάδια κλπ.) και, κατά περίπτωση, αφαιρέστε τα και φυλάξτε τα. Το προϊόν μπορεί να τοποθετηθεί εύκολα στο ίδιο επίπεδο με τον πάγκο εργασίας. - Πριν εγκαταστήσετε την οικιακή συσκευή, βεβαιωθείτε ότι ο χώρος είναι επαρκής ώστε να επιτρέπει τη σωστή κυκλοφορία του φρέσκου αέρα που είναι απαραίτητος για τη λειτουργία και την προστασία των εσωτερικών εξαρτημάτων. Ανάλογα με τον τύπο της διάταξης, κάντε τα ανοίγματα που καθορίζονται στις αντίστοιχες οδηγίες. Να στερεώνετε πάντα τη συσκευή στο έπιπλο με τα κλιπ/βίδες που παρέχονται με την οικιακή συσκευή. Η λειτουργία της συσκευής στις ονομαστικές συχνότητες δεν απαιτεί πρόσθετες ενισχύσεις ή εγκαταστάσεις. Εάν απαιτείται βοήθεια από τον κατασκευαστή για την επιλογή βάσεων λόγω ειδικών συνθηκών ή εγκατάστασης, αυτή η βοήθεια δεν καλύπτεται από την εγγύηση. Ακολουθήστε τις οδηγίες εγκατάστασης που παρέχονται για το είδος του προσωπικού. Η εσφαλμένη εγκατάσταση μπορεί να προκαλέσει βλάβες σε νόμους, ζώα ή αντικείμενα. Ο κατασκευαστής δεν πρέπει να θεωρηθεί υπεύθυνος για οποιαδήποτε τέτοια βλάβη. Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση βλάβης λόγω λανθασμένης συναρμολόγησης, η ευθύνη έγκειται σε αυτόν που εγκατέστησε το προϊόν. Κατά την εγκατάσταση, η συσκευή δεν πρέπει να είναι συνδεδεμένη στο ηλεκτρικό δίκτυο. - Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για να αποφύγετε τραυματισμούς κοπής. Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από εσφαλμένη εγκατάσταση.

• Σε περίπτωση εσφαλμένης εγκατάστασης, μετατροπής της συσκευής και μη συμμόρφωσης σύνδεσης, παύει να ισχύει η εγγύηση του προϊόντος. Βεβαιωθείτε ότι μόλις ολοκληρωθεί ο εντοιχισμός, το καλώδιο ηλεκτρικής τροφοδοσίας του προϊόντος δεν είναι εύκολα προσβάσιμο.
• Μετά την εγκατάσταση, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα μέρη των εξαρτημάτων της κουζίνας (για παράδειγμα ένας συρταριέρα) και δεν πρέπει να εκτίθεται σε μηχανική καταπόνηση. Αυτό το προϊόν απαιτεί συνεχή επίβλεψη κατά τη χρήση. Μην καλύπτετε τους αεραγωγούς. Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά.

Πριν χρησιμοποιήσετε το προϊόν

2

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, στεγανό, στεγνό και καλά αεριζόμενο χώρο. Μην εγκαταστήσετε το προϊόν σε χώρους ανοιχτούς και εκτεθειμένους στους ατμοσφαιρικούς παράγοντες. Αυτό το προϊόν έχει σχεδιαστεί για χρήση σε υψόμετρο έως 2000 μέτρα. Τοποθετήστε το προϊόν κοντά σε μια πρίζα ρεύματος. Χρησιμοποιήστε το προϊόν μόνο όταν έχει τοποθετηθεί στο άνοιγμα εντοιχισμού, διαφορετικά υπάρχει κίνδυνος τραυματισμών και κραδασμών. Μην εγκαταστήσετε την εστία πάνω από φούρνο χωρίς ψύξη, απαγωγό, πλυντήριο πιάτων ή ψυγείο. Συμβουλεύουμε επίσης να αποφύγετε την εγκατάσταση πάνω από πλυντήριο πιάτων. Επιτρέπεται η εγκατάσταση της εστίας πάνω από έναν φούρνο με ψύξη.

2.1 Άλλες συμβουλές

• Διαμορφώστε τον πάγκο εργασίας με ακρίβεια χρησιμοποιώντας τα απαραίτητα εργαλεία ανάλογα με το υλικό που θα κοπεί. Οι φάνειες της χαραγής πρέπει να έχουν σφραγιστεί ή, σε κάθε περίπτωση, να είναι ανθεκτικές στη διείσδυση υγρασίας. Ο πάγκος πρέπει να διαμορφωθεί σύμφωνα με τα σχήματα και τα διαγράμματα αυτού του εγχειριδίου. Η εστία πρέπει να βρίσκεται σε τέλεια οριζόντια θέση. Βεβαιωθείτε ότι τα τοιχώματα κάτω από την εστία, όπου προβλέπεται, είναι σωστά τοποθετημένα. Χρησιμοποιήστε ένα μαλακό πανί κατά την εγκατάσταση για να αποφύγετε την καταστροφή της εστίας και του πάγκου εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς και ζημιάς από γυμνές φλόγες. Κρατήστε τις γυμνές φλόγες (π.χ. ένα κερί) μακριά από αυτό το προϊόν.

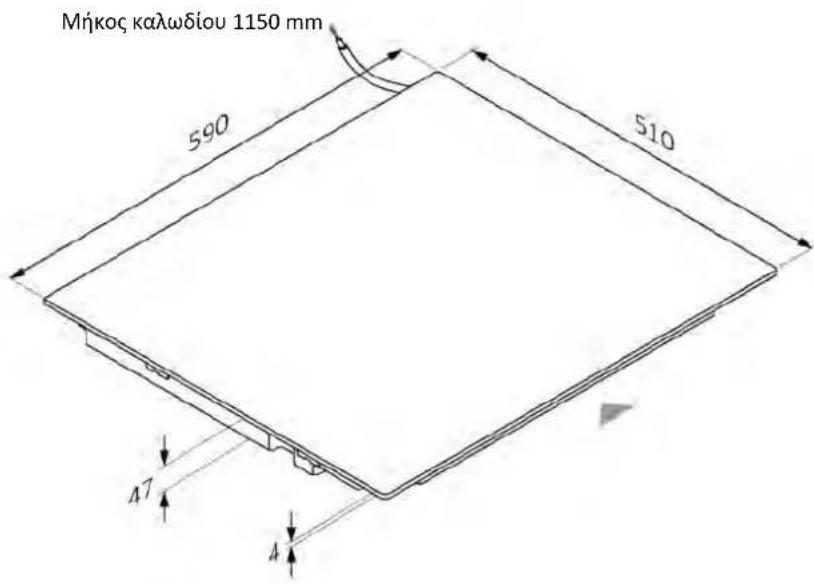

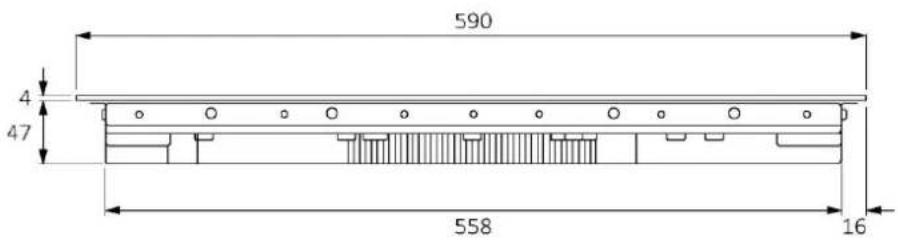

3.1 Πλάτος 60

Διαστάσεις σε mm

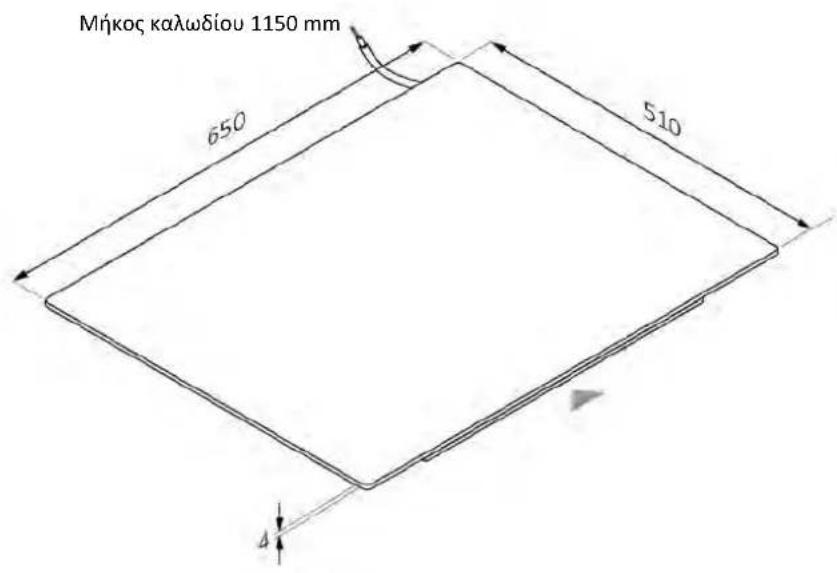

Εμπρός αξονομετρική προβολή

Κάτω αξονομετρική προβολή

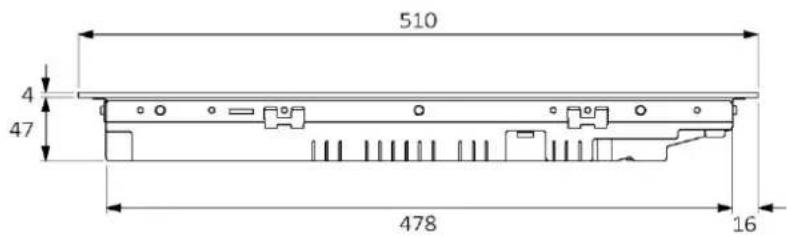

3.1 Πλάτος 60

Διαστάσεις σε mm

Εμπρόσθια όψη

πλαγια όψη

κωδικοί προϊόντων

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

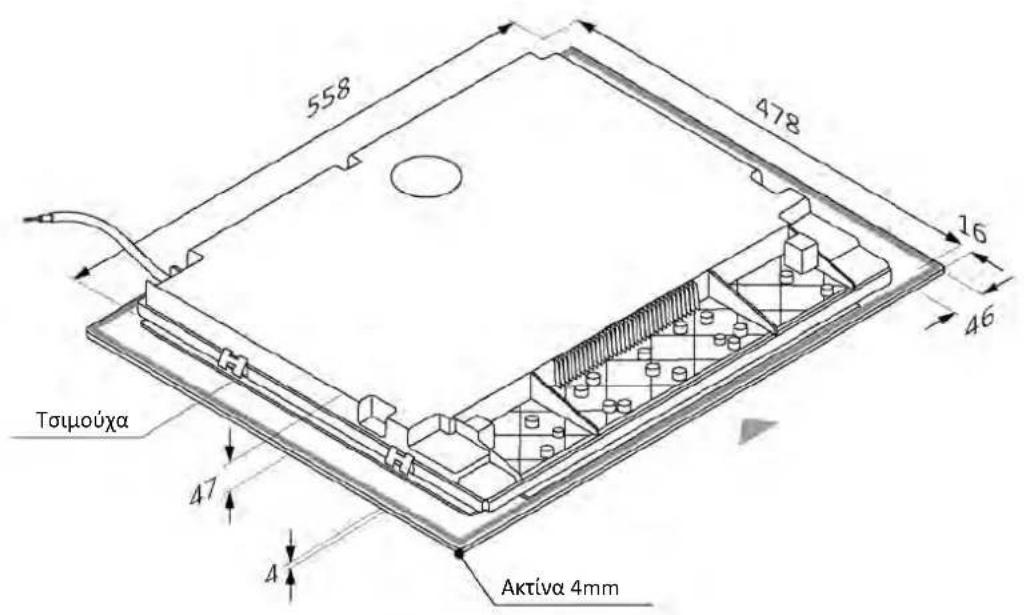

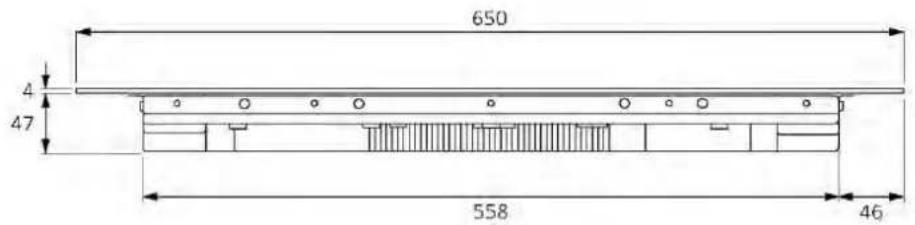

3.2 Πλάτος 65

Διαστάσεις σε mm

Επάνω αξονομετρική προβολή

Κάτω αξονομετρική προβολή

3.2 Πλάτος 65

Διαστάσεις σε mm

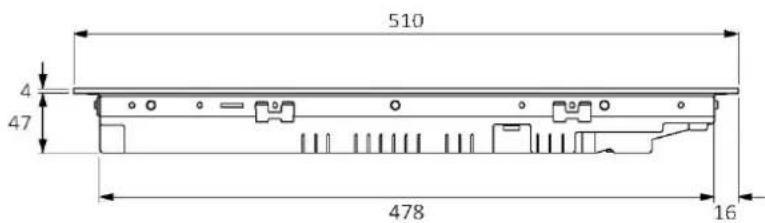

Εμπρόσθια όψη

πλαγια όψη

κωδικοί προϊόντων

HAIFB54IRCS

HAIFB531RCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

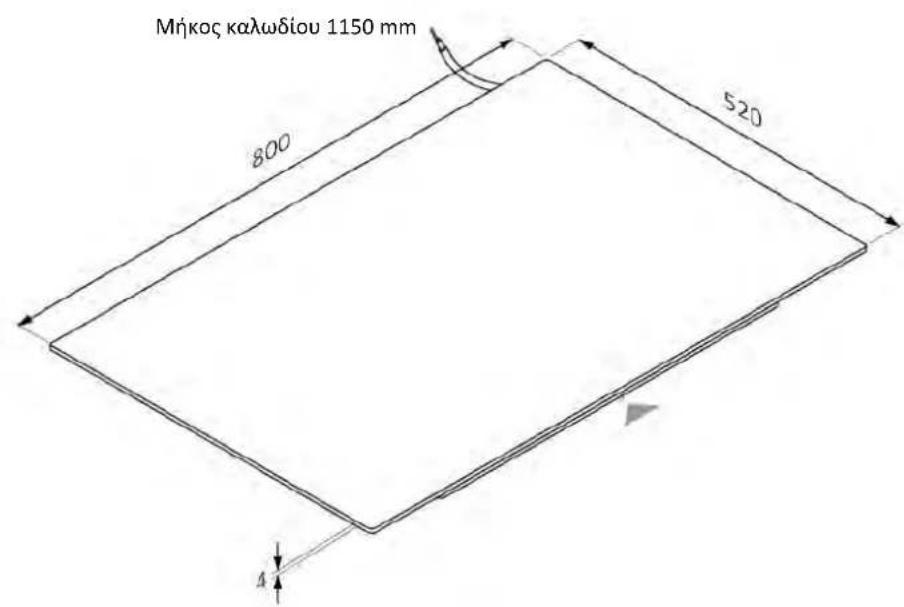

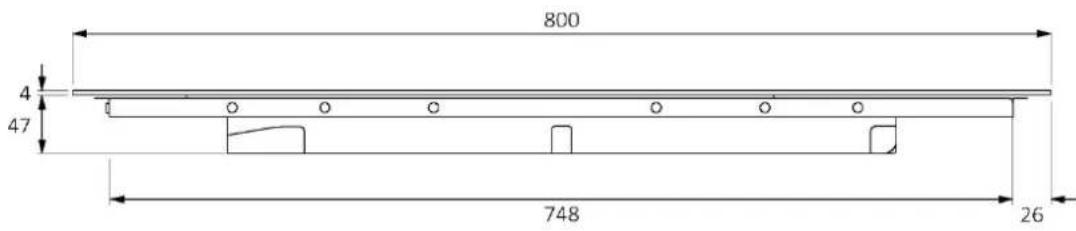

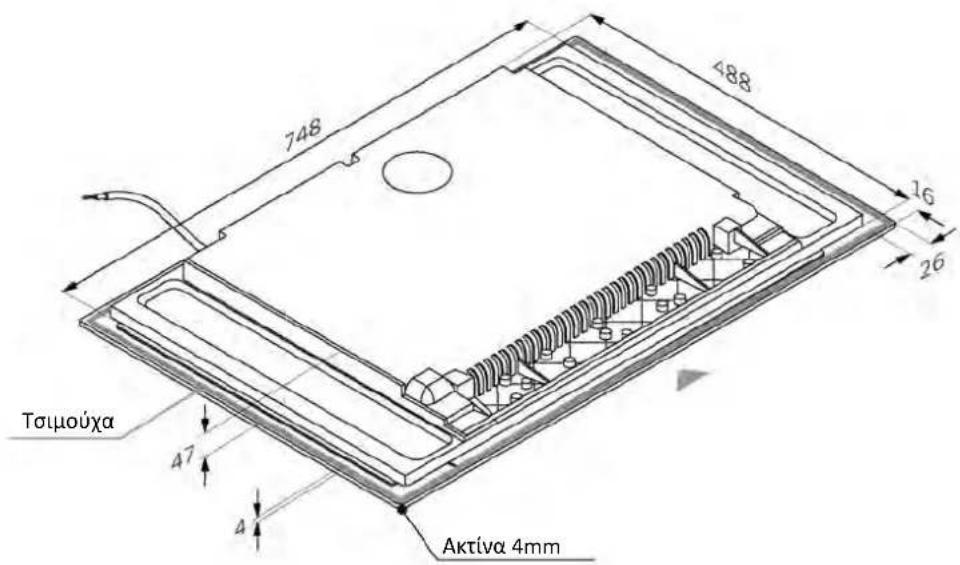

3.3 Πλάτος 80

Διάσταση σε mm

Άνω αξονομετρική προβολή

Κάτω αξονομετρική προβολή

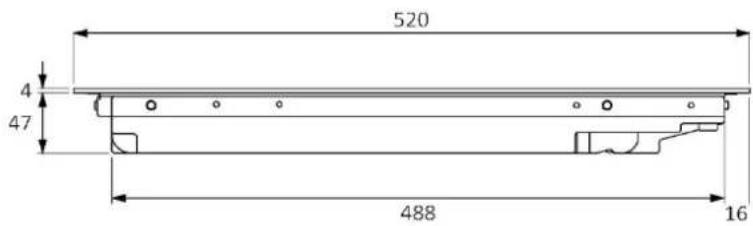

3.3 Πλάτος 80

Διάσταση σε mm

Εμπρόσθια όψη

Πλάγια όψη

Κωδικοί προϊόντων

HAMTB86IRCS

HAMTB86IWCS

Α συμβιβάσιμη απόσταση τουλάχιστον 650 mm, αλλά ανατρέξτε στο εγχειρίδιο του συσκευής. Β Λάβετε υπόψη ένα διάστημα χρόνου για το χειρισμό κατσαρόλων, κουταλιών και άλλων αντικειμένων. Γ Απόσταση 35 mm από την πάνω επιφάνεια μέχρι το πάτωμα/κάλυμμα. Δ 35 mm: εστία L60. 55 mm: εστία L65. 35 mm: εστία L80.

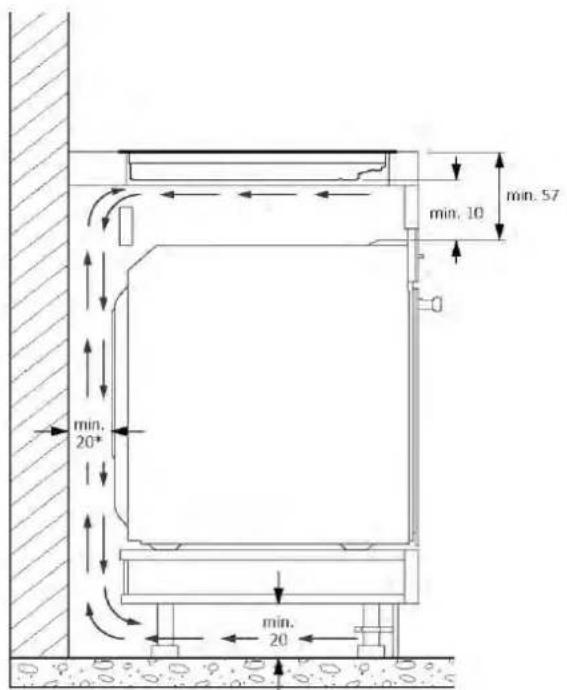

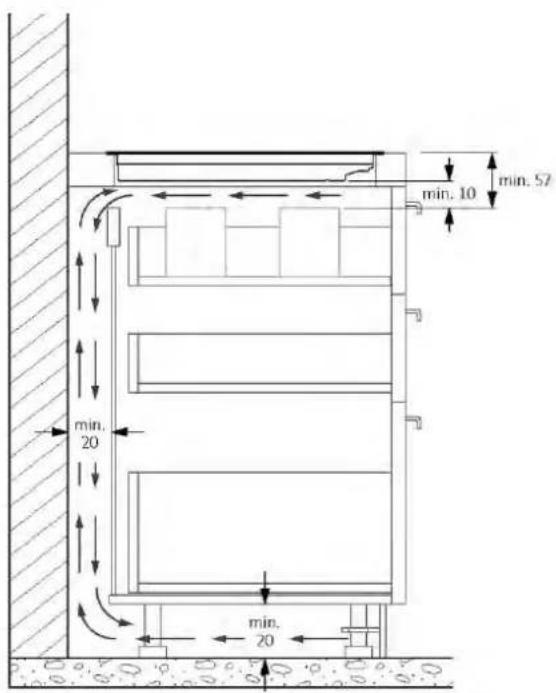

6.1 Πλάτος 60 - 65 - 80 σε βάση φούρνου

Ενδεικτικά οδεύσεις με την ενοία. Η ενδεικτική οδός αφορά τον φορέα, ο οποίος συμβουλεύεται το ειδικό γενικό εγχειρίδιο εγκατάστασης.

6.2 Πλάτος 60-65-80 σε βάση υπάρχουσα

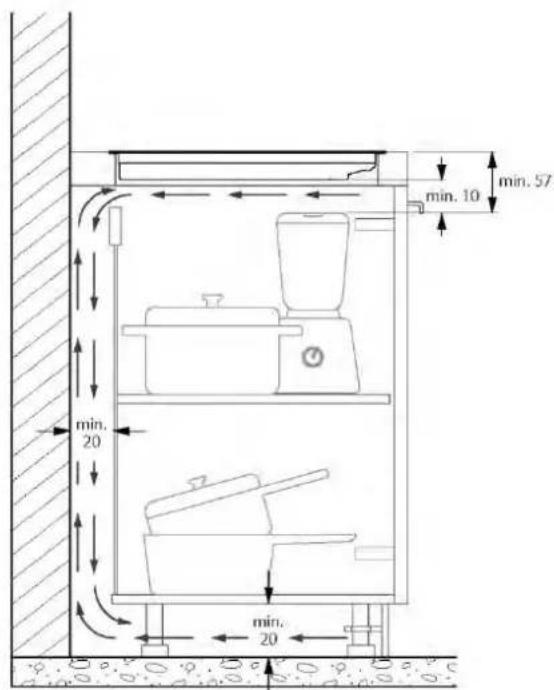

6.3 Πλάτος 60 - 65 - 80 σε βάση με ράφια

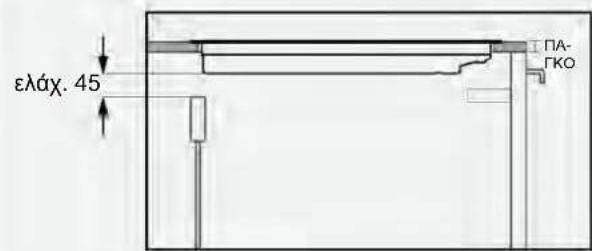

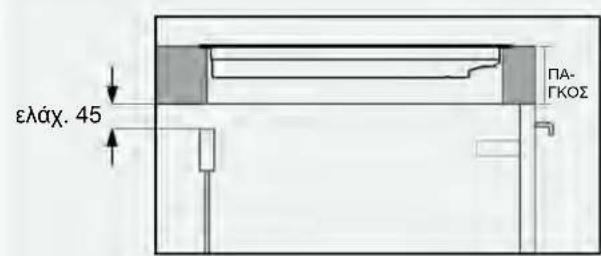

6.4 Πάχη του πάγκου

ΕΤΤΑ με πάγκους ειδικού πάχους: προβλέψτε ένα άνοιγμα τουλάχιστον 45 mm με άξονα του πάγκου και της πίσω μπάζας.

Εστίες με πάγκους ειδικού πάχους: προβλέψτε ένα στίθια άνοιγμα τουλάχιστον 45 mm μεταξύ της εστίας και της πίσω μπάζας.

7 Διαστάσεις εντoιχισμού

Ο προκος της κουζίνας πρέπει να διαφοροποιηθεί σύμφωνα με τα ακόλουθα σχηματικά διαγράμματα. Το πιο έμπροσθεν τμήμα του επίπλου πρέπει να έχει ανοίγματα, ακολουθώντας τα παρακάτω σχηματικά διαγράμματα.

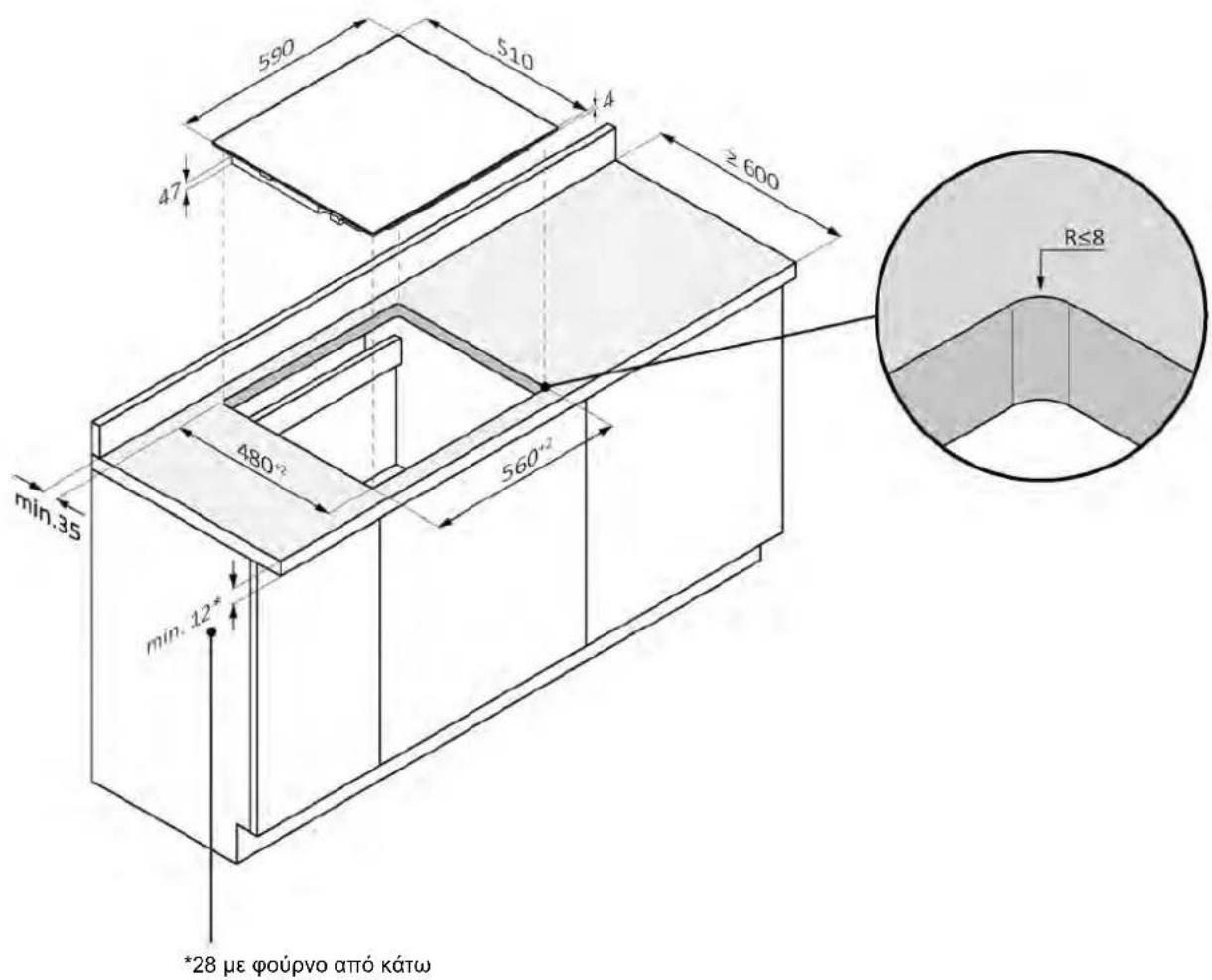

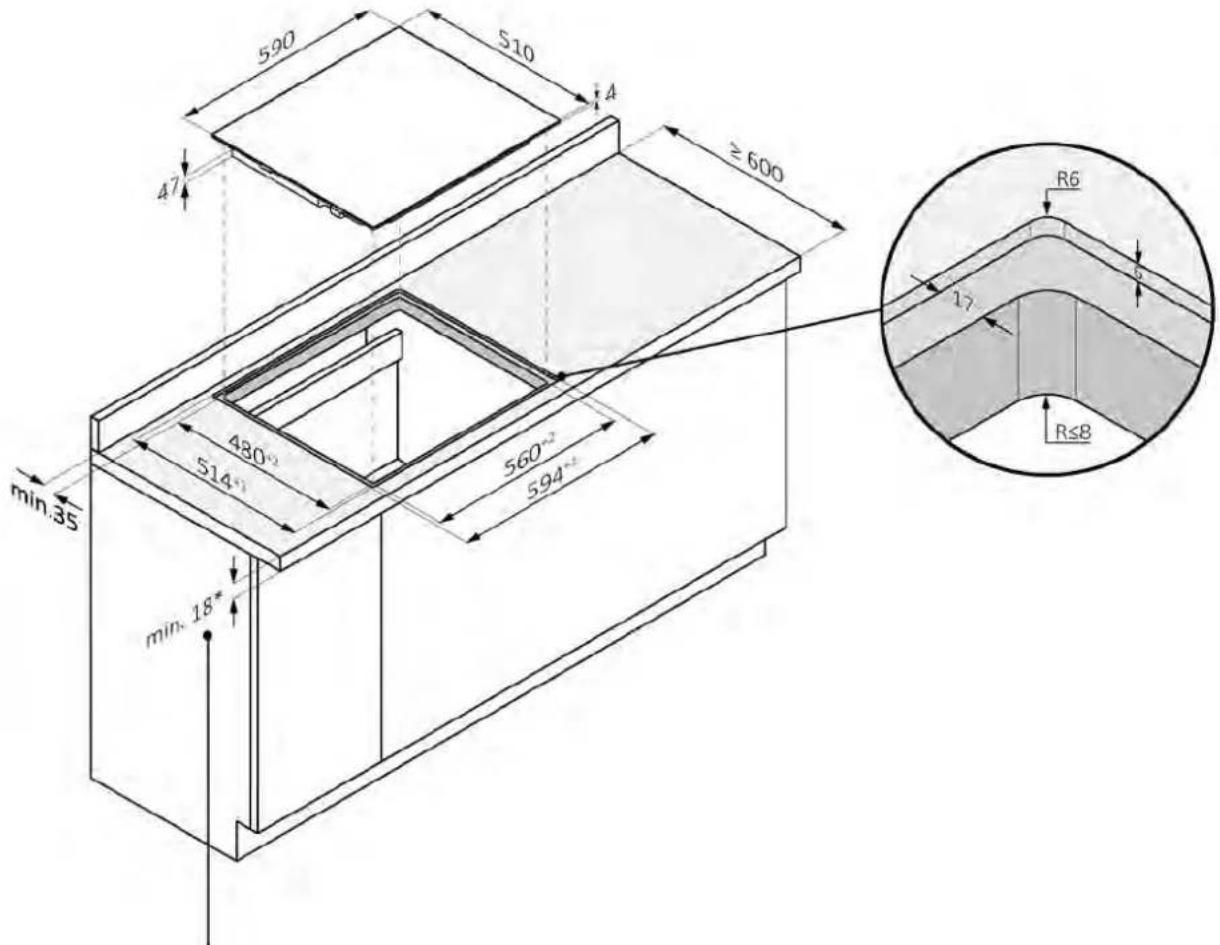

7.1 Εστία των 60

τοπική εγκατάσταση

7.1 Εστία των 60

Εγκατάσταση χωνευτή-εντοιχισμένη

ΠΡΟΣΟΧΗ: Δεν διατίθεται για προϊόντα ελεύθερα τοποθετημένα.

*28 με φούρνο από κάτω

Τομή Α-Α

Τομή Β-Β

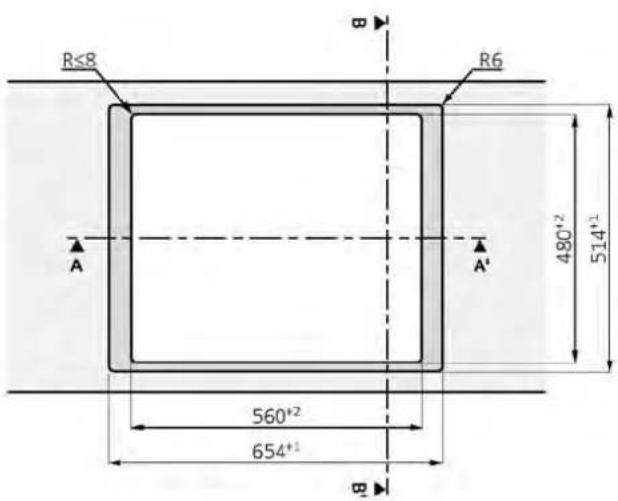

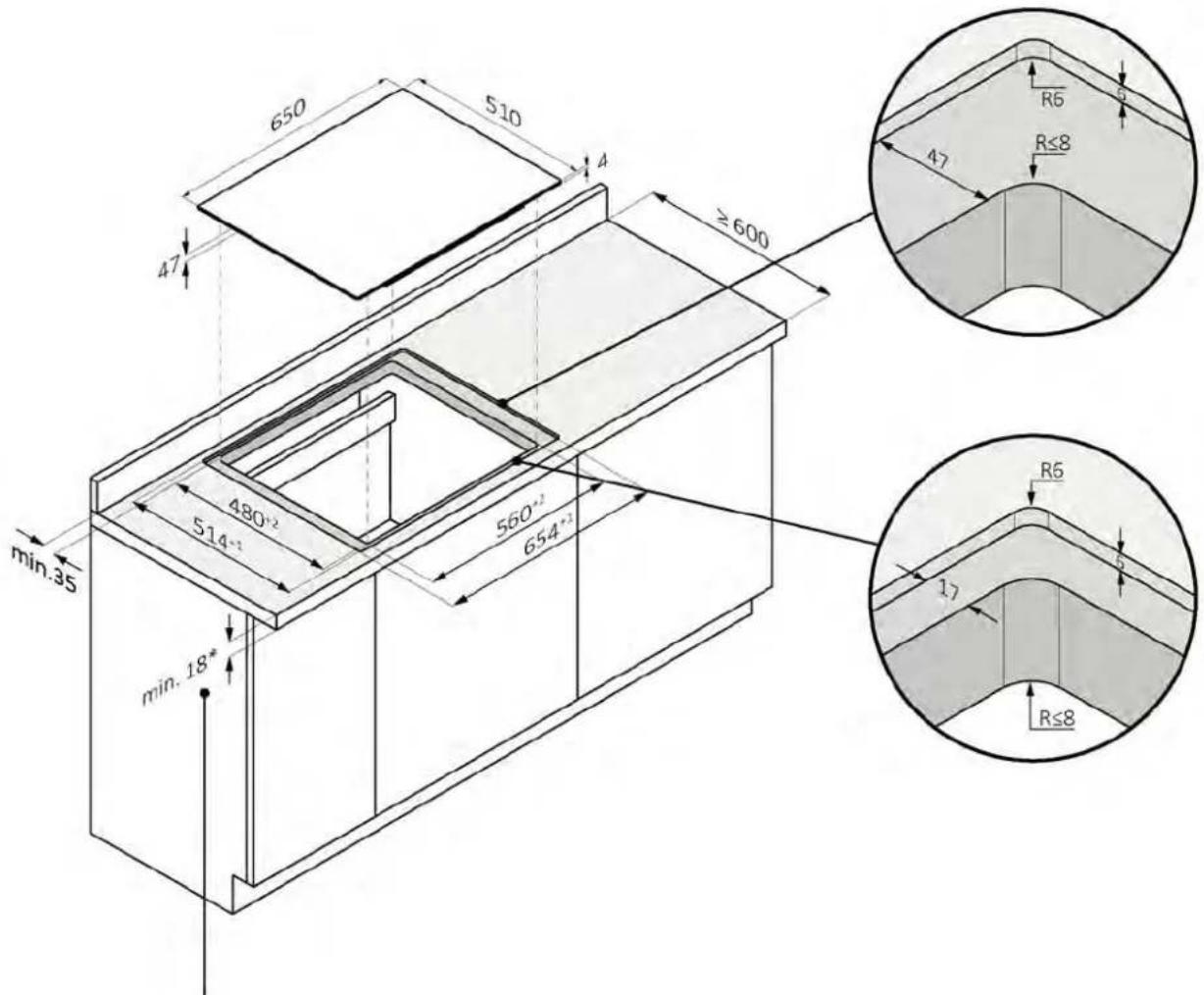

7.2 Εστία των 65

τοπική εγκατάσταση

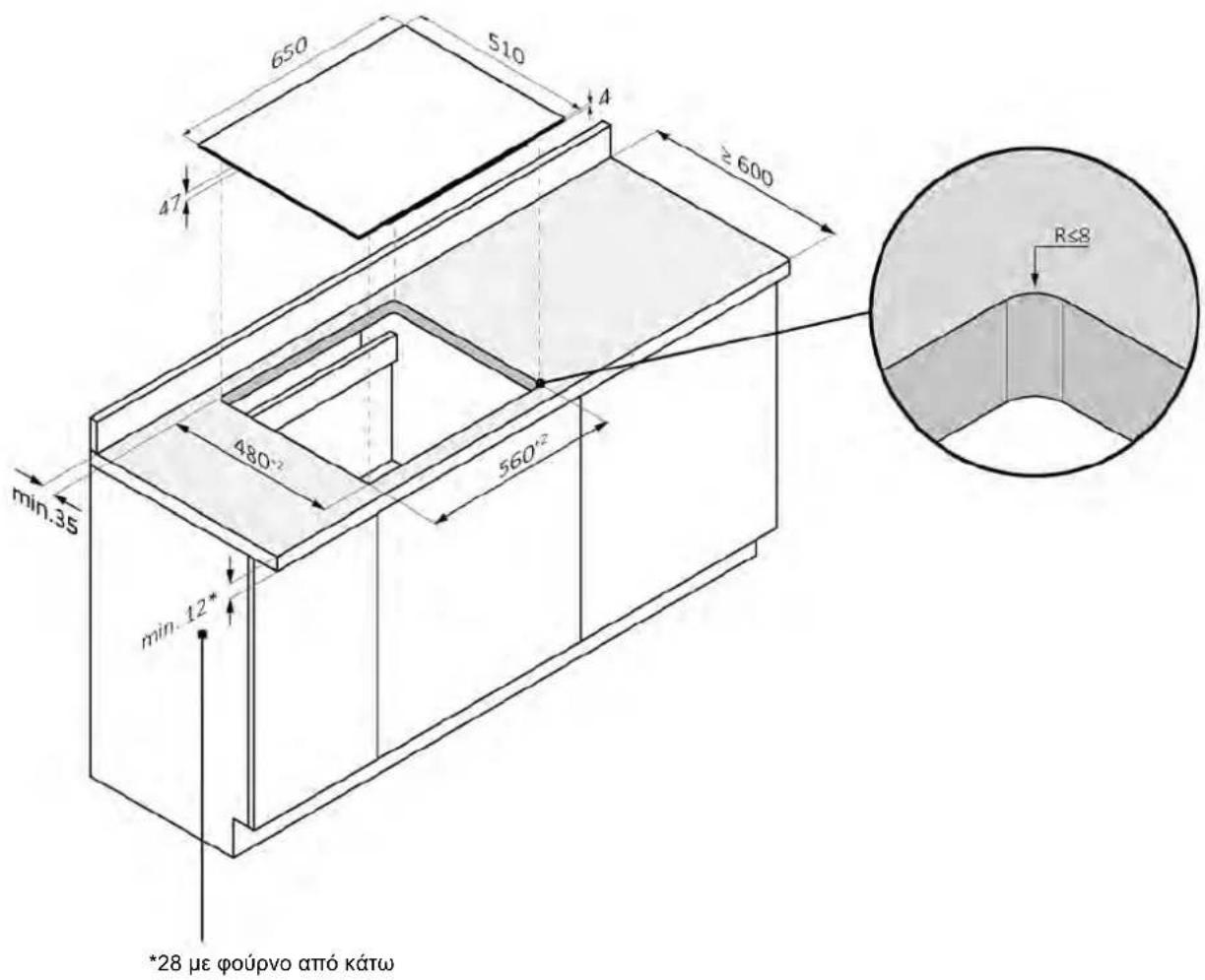

7.2 Εστία των 65

Εγκατάσταση χωνευτή-εντοιχισμένη

ΠΡΟΣΟΧΗ: Δεν διατίθεται για προϊόντα ελεύθερα τοποθετημένα.

*34 με φούρνο από κάτω

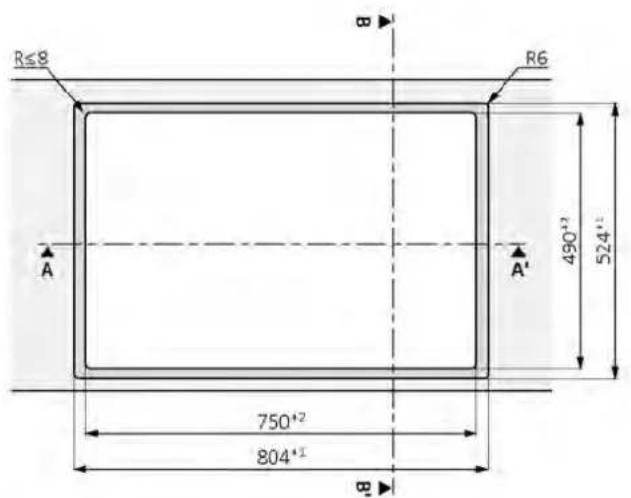

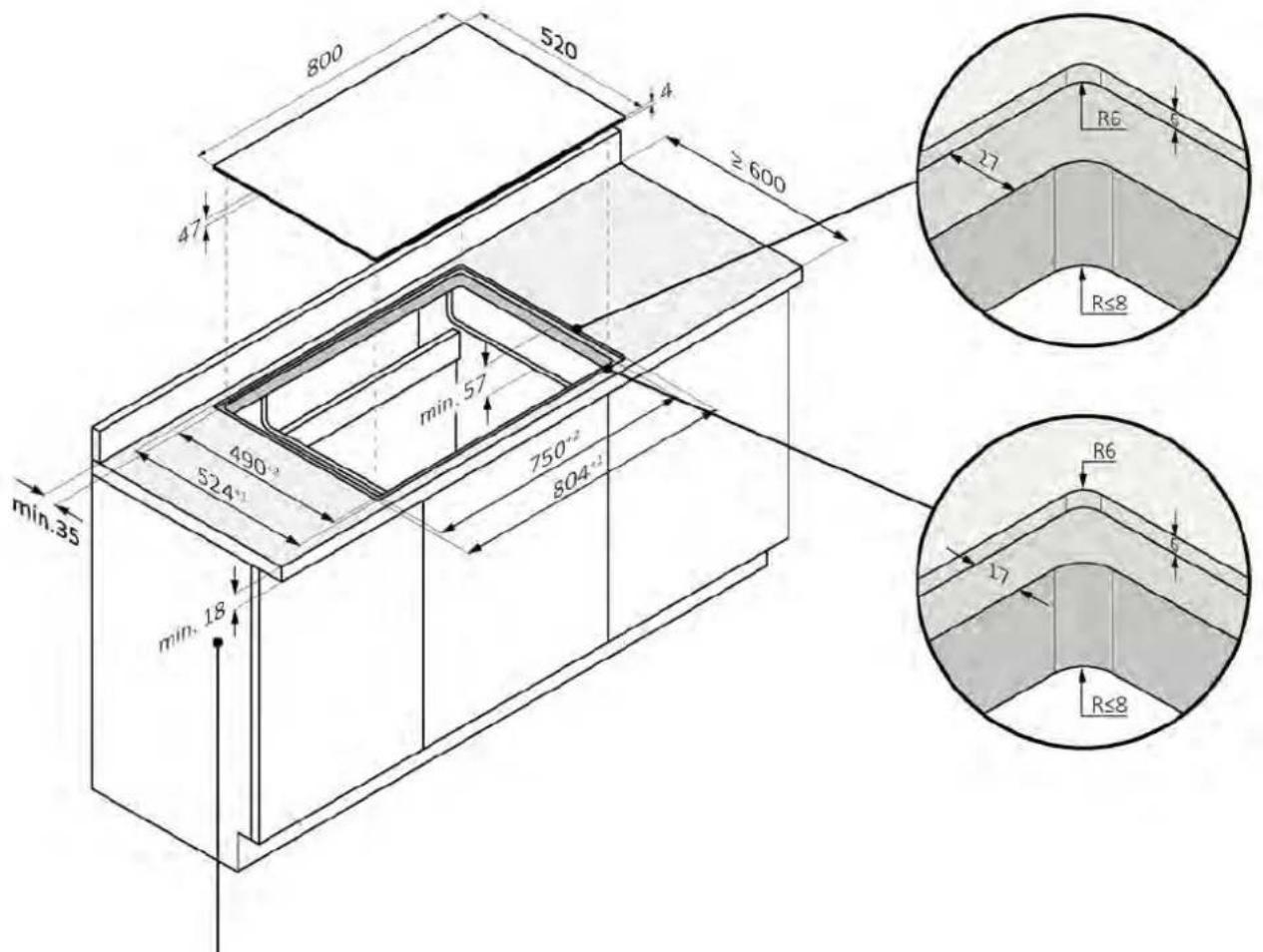

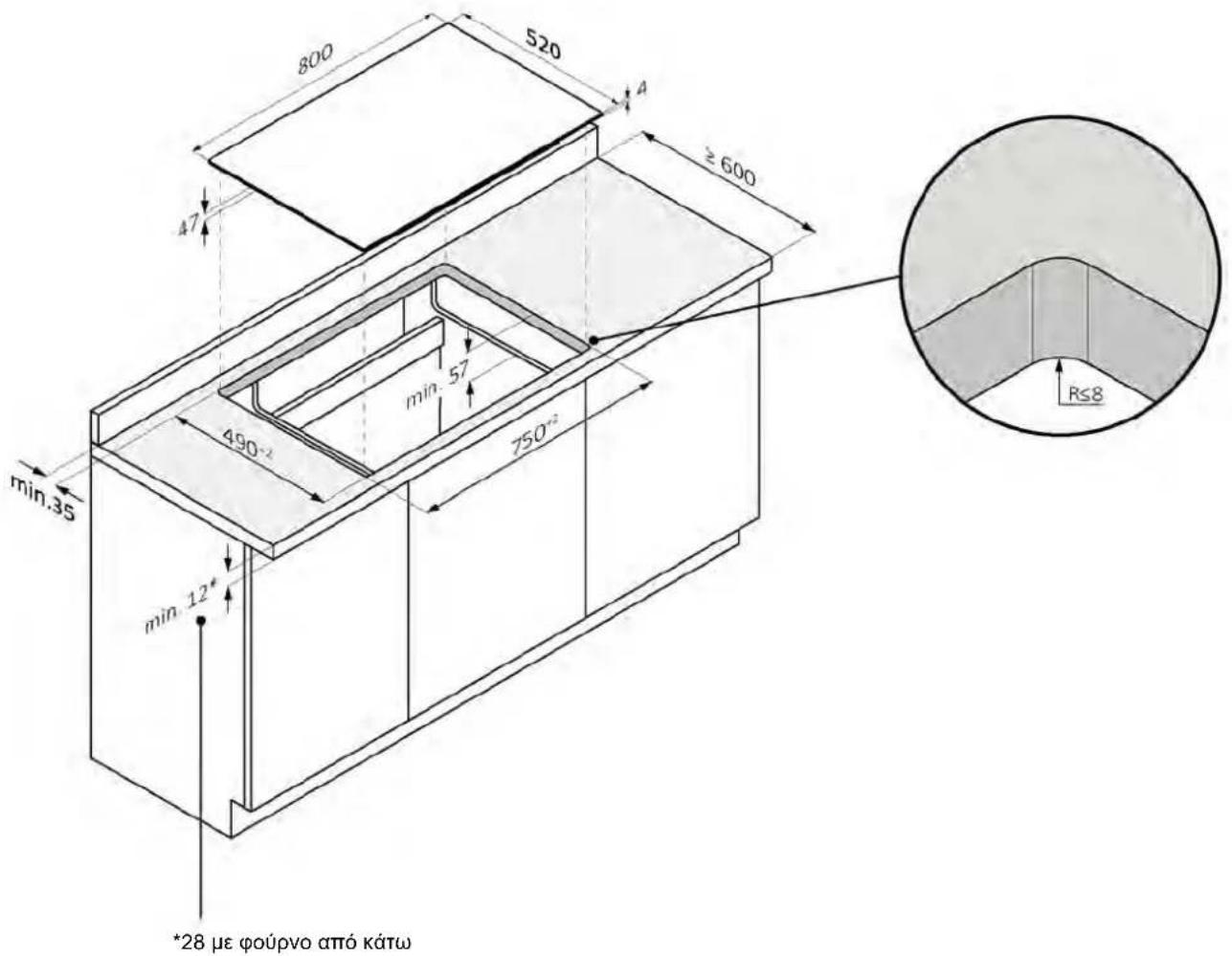

7.3 Εστία των 80

7.1 Εγκατάσταση των 80

Εγκατάσταση Χωρίς Ενσωμάτωση

ΠΡΟΣΟΧΗ: Δεν ισχύει για προϊόντα ελεύθερα τοποθετούμενα.

*34 με φούρνο από κάτω

Τομή Α-Α

Τομή Β-Β

8.1 Ειδοποιήσεις ασφαλείας

Για να εκτελέσετε την ηλεκτρική σύνδεση του προϊόντος με ασφάλεια, τηρήστε τις ακόλουθες προειδοποιήσεις:

Οποιαδήποτε επισκευή, εγκατάσταση και συντήρηση που δεν εκτελείται σωστά μπορεί να θέσει σε σοβαρό κίνδυνο τη χρήση. Η κατασκευάστρια εταιρεία δηλώνει ότι δεν αναλαμβάνει καμία ευθύνη για άμεσες ζημιές που προκαλούνται από ελαττωματικούς χειρισμούς κατά την εγκατάσταση, συντήρηση ή επισκευή. Επιπλέον, δεν φέρει ευθύνη για ζημιές που προκαλούνται από απουσία ή διακοπή του αγωγού γείωσης (π.χ. ηλεκτροπληξία). Η σύνδεση της εστίας στο ηλεκτρικό δίκτυο ρεύματος πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό που γνωρίζει καλά τους τοπικούς κανονισμούς και τους κανόνες της τοπικής εταιρείας ηλεκτρικής ενέργειας. Το προϊόν ανήκει στην κατηγορία προστασίας I και μπορεί να λειτουργήσει μόνο αν διαθέτει αγωγό γείωσης. Το προϊόν δεν πρέπει να είναι υπό τάση κατά την εγκατάσταση. Κατά την εγκατάσταση, μην τοποθετείτε αντικείμενα, π.χ. σκεύη, προϊόντα, κουτάλια και κακάβια, στην εστία γιατί μπορεί να ζεσταθούν. Συνδέστε το προϊόν αποκλειστικά χρησιμοποιώντας το παρεχόμενο καλώδιο. Το προϊόν πρέπει να είναι συνδεδεμένο σε ηλεκτρική εγκατάσταση σύμφωνη με τους κανόνες του επαγγέλματος. - Σε περίπτωση ζημιών που προκαλούνται από μη σωστή σύνδεση, παύει να ισχύει η εγγύηση. Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο ή άτομο υψηλού επιπέδου κατάρτισης, για την αποφυγή κινδύνου. Η σύνδεση σε ένα απομονωμένο σύστημα δύο φάσεων είναι υποχρεωτική. Αυτή η οικιακή συσκευή πρέπει να εγκατασταθεί και να συντηρείται μόνο από επαρκώς καταρτισμένο άτομο. Αποσυνδέστε τη συσκευή από το κύριο ηλεκτρικό δίκτυο πριν πραγματοποιήσετε οποιαδήποτε εργασία ή συντήρηση σε αυτήν. Αυτή η συσκευή πρέπει να συνδέεται σε κύκλωμα που ενσωματώνει διακόπτη απομόνωσης ο οποίος παρέχει πλήρη αποσύνδεση από την παροχή. Οι εργασίες στο ηλεκτρικό σύστημα του σπιτιού σας πρέπει να γίνονται από εξειδικευμένο ηλεκτρολόγο. Η έλλειψη τήρησης αυτών των οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία ή θάνατο. Η εστία πρέπει να συνδέεται στο δίκτυο παροχής μέσω μιας πολυπολικής διάταξης αποσύνδεσης που διασφαλίζει το διαχωρισμό μεταξύ ενός πόλου και της

Κατηγορία ΥΠΕΡΤΡΟΦΟΔΟΤΗΣΗΣ III. Αυτή η διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τους ισχύοντες κανονισμούς.

ΠΡΟΣΟΧΗ: για να αποφύγετε οποιονδήποτε κίνδυνο που προκαλείται από τυχαία επαναφορά της διάταξης θερμικής διακοπής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική διάταξη μεταγωγής, όπως χρονοδιακόπτης, ή να συνδέεται σε κύκλωμα που ενεργοποιείται και απενεργοποιείται τακτικά.

Καλώδιο ηλεκτρικής τροφοδοσίας: Η σύνδεση διακόπτη και καλωδίου τροφοδοσίας δεν πρέπει να συνδεθεί στο οικιακό δίκτυο. Διατηρήστε τις διαφορετικές δυνατότητες σύνδεσης, ανάλογα με τον τύπο οικιακής τροφοδοσίας, από το σχετικό σχηματικό διάγραμμα. Η ένδειξη χαρακτηριστικών υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτήν την οικιακή και την αντίστοιχη απορροφούμενη ισχύ.

8.2 Οδηγίες

Απορροφούμενη ισχύς

Βλέπε πινακίδα χαρακτηριστικών προϊόντος.

Διαφορικός διακόπτης (αντηλεκτροπληξιακός)

Συνιστάται η χρήση ενός αυτόματου διαφορικού διακόπτη (αντηλεκτροπληξιακός) με ρεύμα ενεργοποίησης σύμφωνα με τα ισχύοντα πρότυπα.

Συστήματα διαχωρισμού

Σε περίπτωση που είναι απαραίτητη η χρήση του, ο φούρνος πρέπει να συνδεθεί στο δίκτυο τροφοδοσίας μέσω μιας πολυπολικής διάταξης αποσύνδεσης που διασφαλίζει το διαχωρισμό μεταξύ των επαφών σύμφωνα με την κατηγορία υπέρτασης III. Αυτή η διάταξη πρέπει να αντέχει στα μέγιστα συνδεδεμένα φορτία και να συμμορφώνεται με τα ισχύοντα πρότυπα.

ΑΠΟΣΥΝΔΕΣΗ: για να αποφευχθεί οποιοσδήποτε κίνδυνος που προκαλείται από τυχαία επαναφορά της διάταξης της συσκευής, η συσκευή δεν πρέπει να τροφοδοτείται από εξωτερική διάταξη μεταγωγής, ούτε να συνδέεται σε κύκλωμα που θέτει και διακόπτει τακτικά. Το προϊόν δεν έχει σχεδιαστεί για να ενεργοποιείται από εξωτερικό χρονοδιακόπτη ή σύστημα τηλεχειρισμού.

Καλώδιο ηλεκτρικής τροφοδοσίας

Το προϊόν διαθέτει κάποιο τρόπο σύνδεσης που πρέπει να συνδεθεί στο οικιακό δίκτυο. Εντούτοις, οι διαφορετικές δυνατότητες σύνδεσης, ανάλογα με τον τύπο οικιακής πρόσβασης, από το σχετικό σχηματικό διάγραμμα. Η πινακίδα χαρακτηριστικών υποδεικνύει επιπλέον την επιτρεπόμενη ταχύτητα σύνδεσης για αυτήν τη συσκευή και την αντίστοιχη αναφορά ισχύος.

Αντικατάσταση του καλωδίου τροφοδοσίας

Μηνυακαιότατε μόνοι οας το κανδέλα. Δεν υνθέα στο εουοδοτημένο κέντρο υποστήριξης

Καλώδιο ηλεκτρικής τροφοδοσίας

Το προϊόν διαθέτει καλώδιο τροφοδοσίας που πρέπει να συνδεθεί στο οικιακό δίκτυο.

Εντοπίστε τις διαρροές σύμφωνα με τον τύπο οικιακής συσκευής, από το σχετικό σχηματικό διάγραμμα. Η πινακίδα χαρακτηριστικών υποδεικνύει επίσης την επιτρεπόμενη τάση σύνδεσης για αυτή τη συσκευή και τη σχετική αναπόφευκτη ισχύ.

Αντικατάσταση του καλωδίου τροφοδοσίας

Μην αντικαταστήσετε μόνοι σας το καλώδιο. Απευθυνθείτε στο εξουσιοδοτημένο κέντρο υποστήριξης.

8.3 Άλλες συμβουλές

Η χρήση οποιασδήποτε οικιακής συσκευής απαιτεί την τήρηση ορισμένων βασικών κανόνων:

Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή από την τροφοδοσία. Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια ή πόδια. - Επίσης, δεν συνιστάται η χρήση προσαρμογέων, πολύπριζων ή προεκτάσεων. - Σε περίπτωση δυσλειτουργίας ή/και πτώσης των επιδόσεων, σβήστε τη συσκευή και μην τη μετατρέπετε.

8.4 Σχηματικό διάγραμμα σύνδεσης

Τηρήστε τους τοπικούς κανονισμούς και τους κανονισμούς της τοπικής εταιρείας ηλεκτρικής ενέργειας.

Σύνδεση της συσκευής

Τηρήστε τα δεδομένα σύνδεσης που αναφέρονται στην πινακίδα.

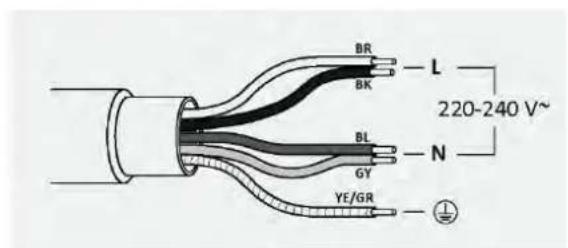

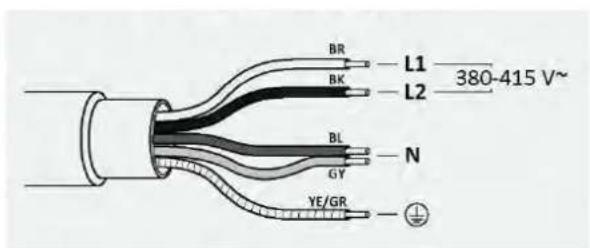

Πραγματοποιήστε τη σύνδεση αποκλειστικά σύμφωνα με το σχετικό σχηματικό διάγραμμα:

BR: καφέ BL: μπλε YE/GN: κίτρινο και πράσινο BK: μαύρο GY: γκρι

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

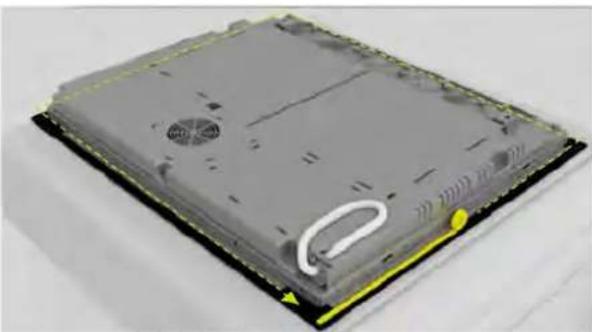

9.1 Σημαντικές προειδοποιήσεις

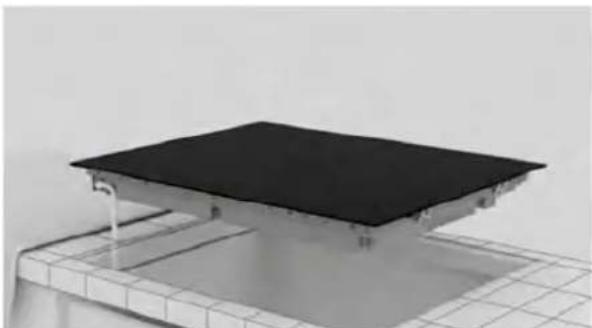

Αφαιρέστε τις πιθανές εγκάρσιες δυνάμεις που προκαλούνται από την προστασία του μήκους ευθείας. Η προστασία από την υγρασία και τη διάβρωση υγρών, όπως οι κοινές επιφάνειες πρέπει να οφείλονται σε κατάλληλο τρόπο. Το προϊόν πρέπει να βρίσκεται σε οριζόντια θέση. - Πριν την εγκατάσταση, ελέγξτε ότι η τομή της εστίας είναι σωστά τοποθετημένη (Σχ.1).

φωτ. 1

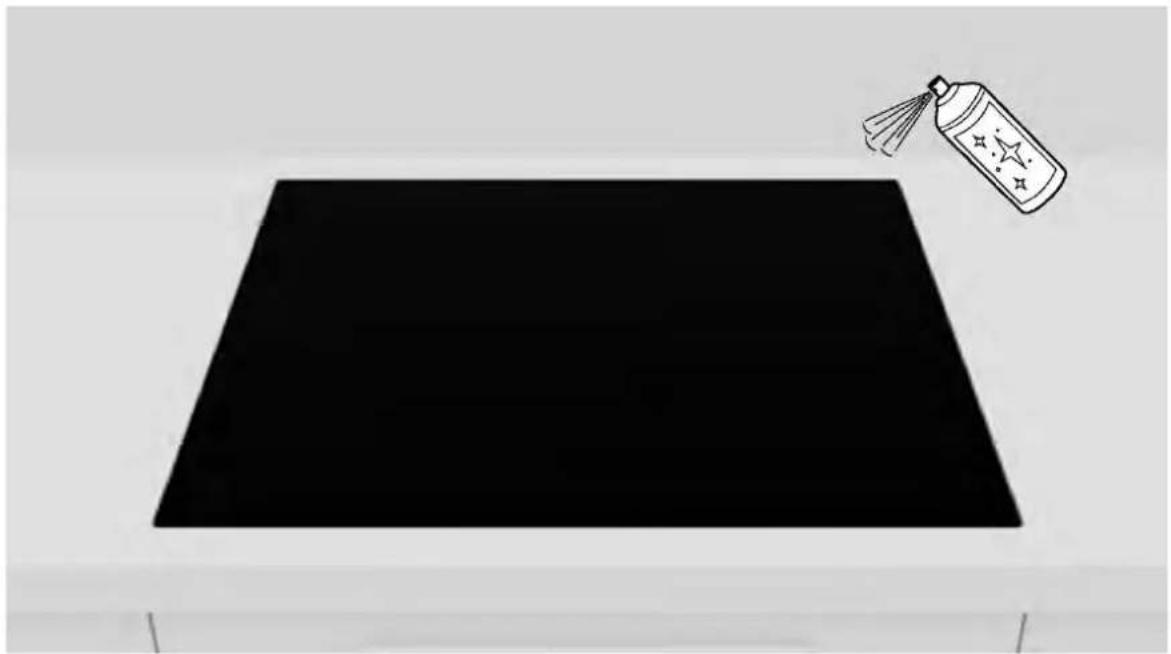

Η επιφάνεια της εστίας πρέπει να είναι τελείως καθαρή έτσι ώστε να αποκουράνει οπωσδήποτε και η εφαρμογή τούρτας να μπορεί να εγγυάται επαρκή στεγανοποίηση (Εικ. 2).

φωτ. 2

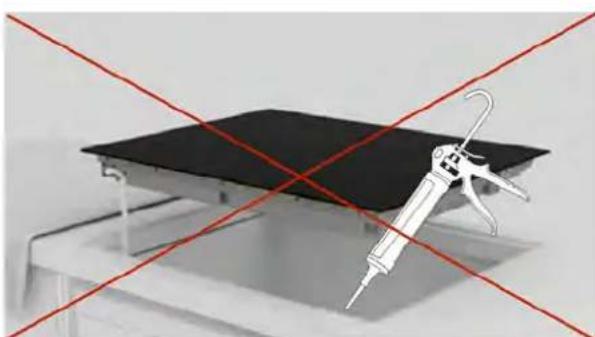

Μη στερεώνετε την εστία χρησιμοποιώντας οικιακό πολυουρεθανικό αλουμίνιο! Μια τέτοια στερέωση θα προκαλέσει ζημιά στο προϊόν αν πρέπει να αποσυναρμολογηθεί (φωτ.3).

φωτ. 3

9.2 Εγκατάσταση βήμα προς βήμα

Στη συνέχεια οι παρακάτω εικόνες δείχνουν τις φάσεις εγκατάστασης του προϊόντος.

Τυπική εγκατάσταση

Είναι δυνατή η προβολή του βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR

ή κάνοντας κλικ στο ένθετο link

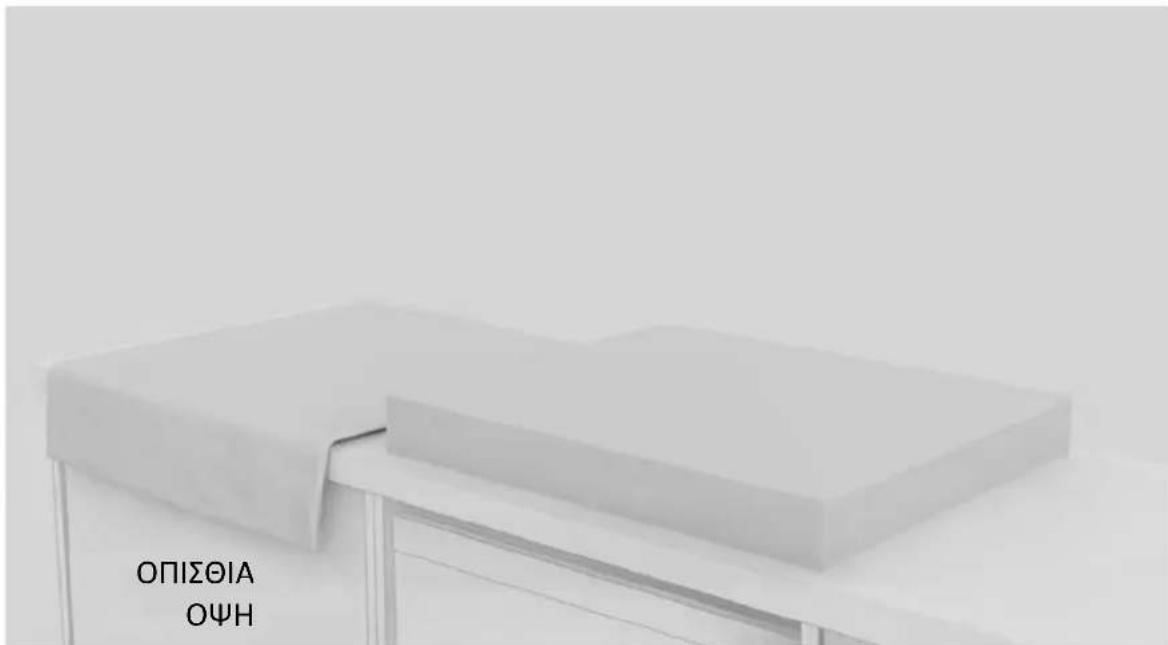

Εγκατάσταση χωρίς επιφάνεια

Είναι δυνατή η προβολή του βίντεο εγκατάστασης του προϊόντος σαρώνοντας τον κωδικό QR

ή κάνοντας κλικ στο ένθετο link

1

Χρησιμοποιήστε τα έργα που υποδεικνύονται στο κεφάλαιο "Έργα για την Εγκατάσταση" του εγχειριδίου. Ανατρέξτε σε έναν πίνακα ή στη συσκευασία του προϊόντος για να ακολουθήσετε τα έργα.

2

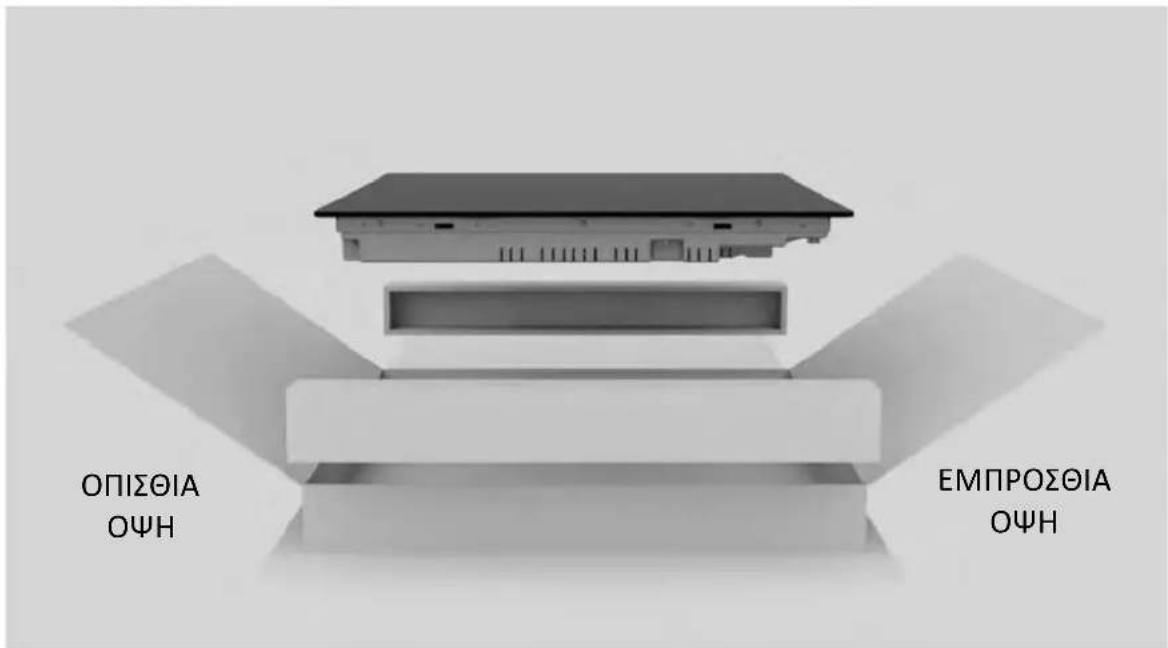

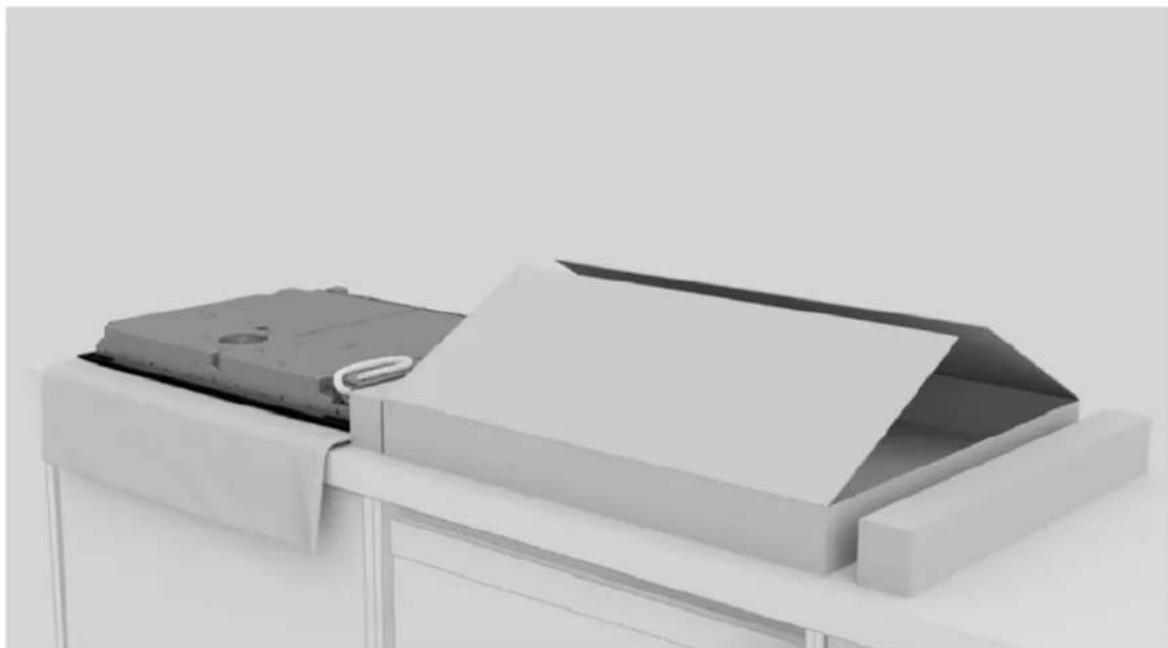

Φορέστε τα γάντια. Αφαιρέστε τη συσκευασία και το αμπαλάζ, προσέχοντας να μην καταστρέψετε το γυαλί της εστίας.

3

Τοποθετήστε τη συσκευή ακολουθώντας την ανάποδη φορά από το πάνω μέρος που τοποθετήσατε προηγουμένως, στην οικεία θέση.

4

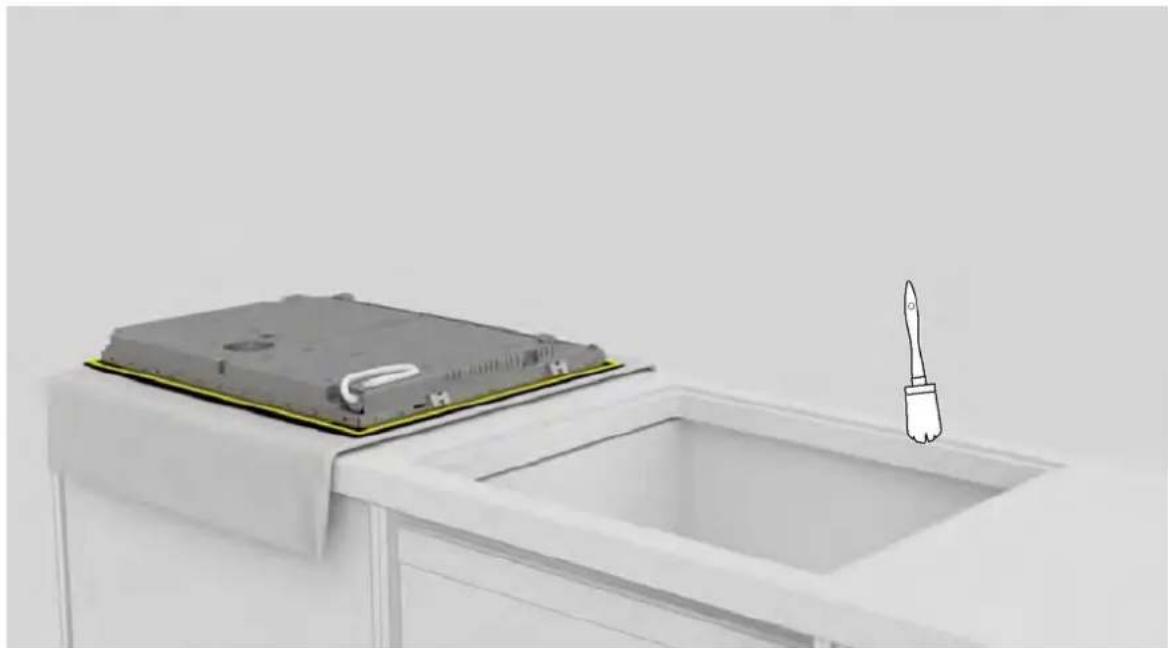

Αφαιρέστε περιμετρικά τη στεγανοποίηση.

5

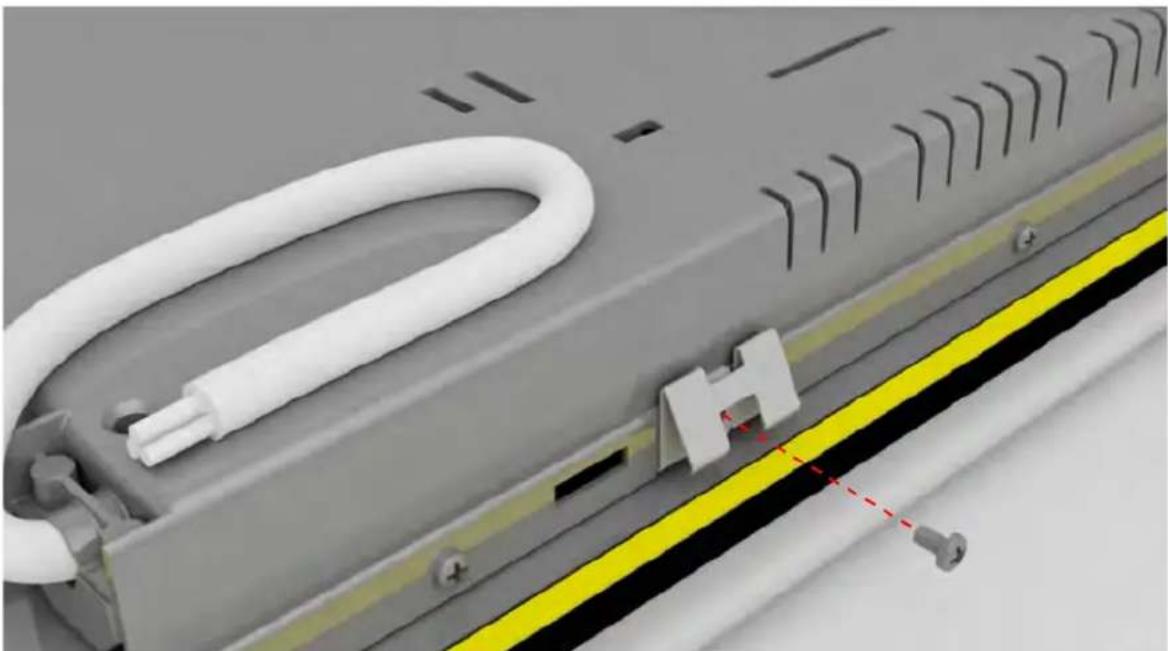

Στερεώστε τα κλιπ στις μικρές πλευρές της εστίας.

6

Καθαρίστε τα άκρα της περιμετρικής εντοιχισμού.

7

Συνδέστε το καλώδιο ηλεκτρικής τροφοδοσίας σύμφωνα με το σχηματικό διάγραμμα σύνδεσης που υποδεικνύεται στην παράγραφο "Σύνδεση στο δίκτυο ηλεκτρικής ενέργειας" του εγχειριδίου (δεν πρέπει να υπάρχουν άλλα αντικείμενα πάνω στην εστία κατά τη σύνδεση στο ηλεκτρικό δίκτυο).

8

Τοποθετήστε την εστία κεντρικά στο χαραγή. Βεβαιωθείτε ότι η τούμπα της εστίας ακουμπάει στον πάγκο εργασίας ώστε να εξασφαλιστεί η στεγανοποίηση.

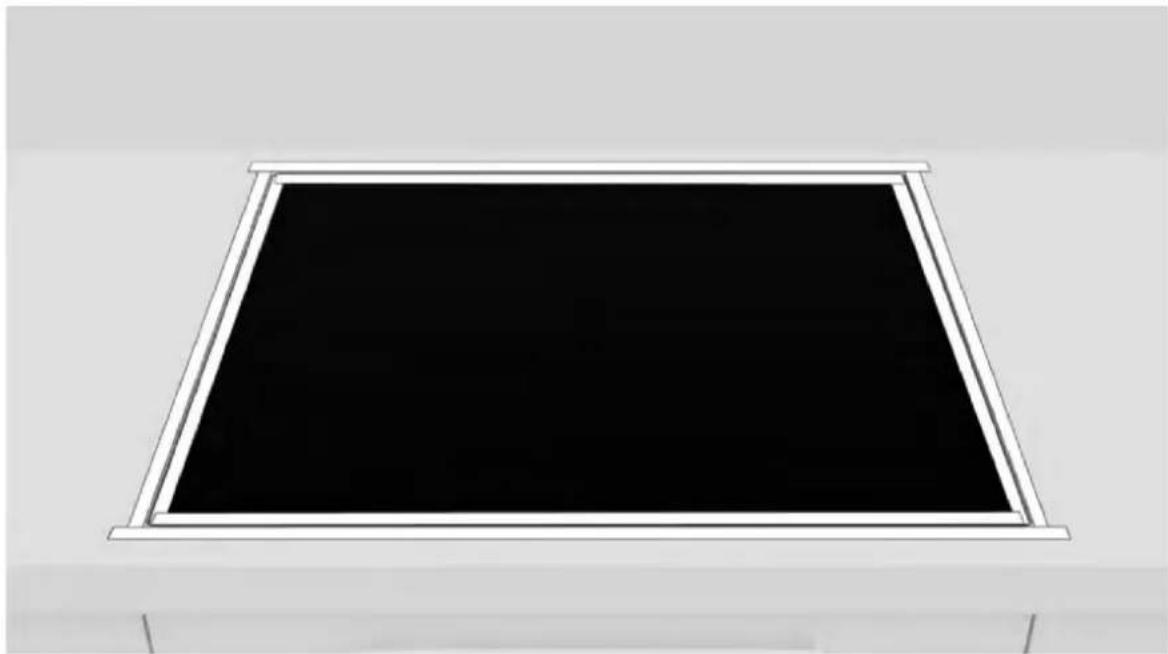

α. Τυπική εγκατάσταση: η εγκατάσταση ολοκληρώθηκε.

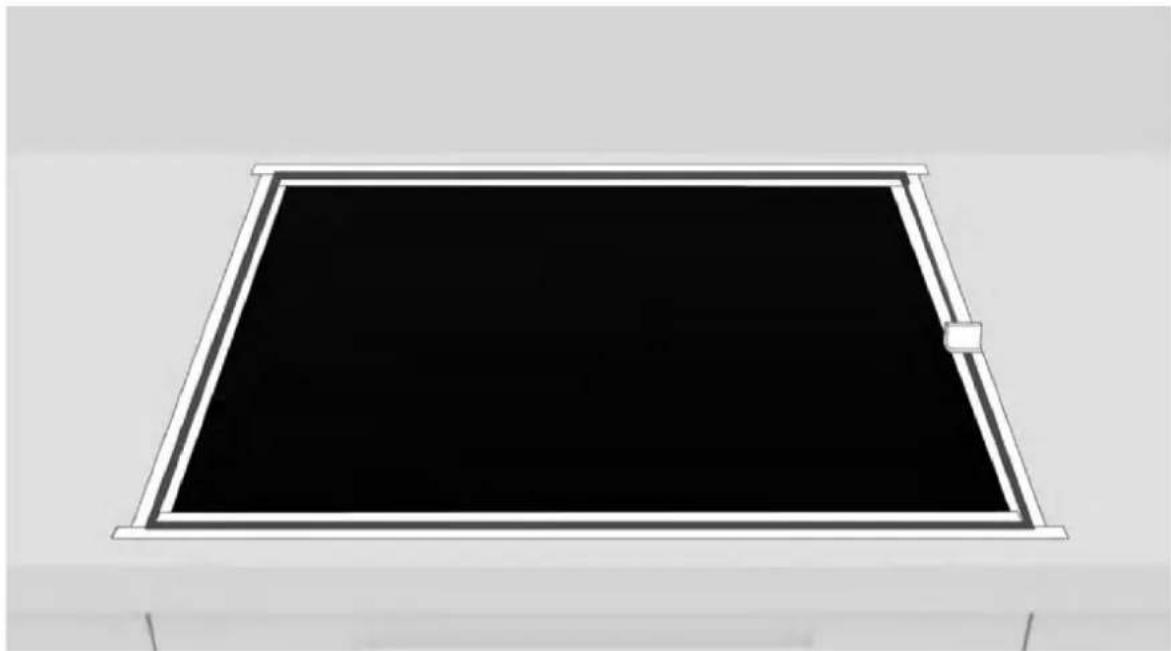

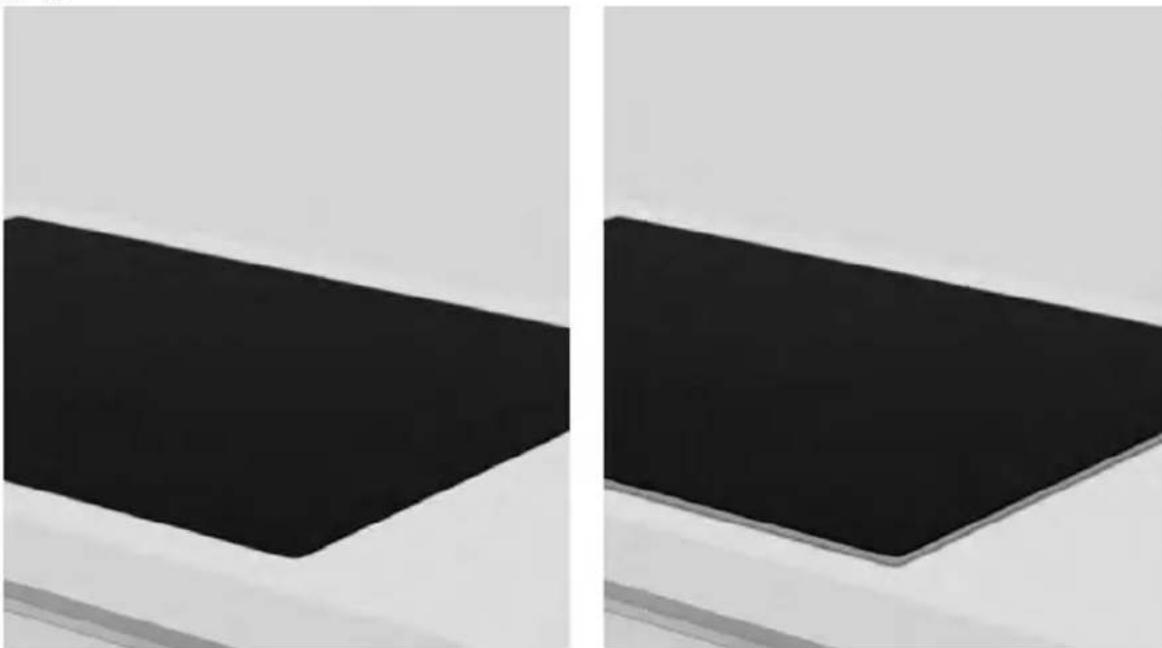

β. Εγκατάσταση χωνευτά στον πάγκο εργασίας: προχωρήστε όπως υποδεικνύεται στις ακόλουθες σελίδες.

Επαφούστε κοχλιωτή ταινία του ούτω εξωτερικού 00 και ούτω εξωτερικών άκρων.

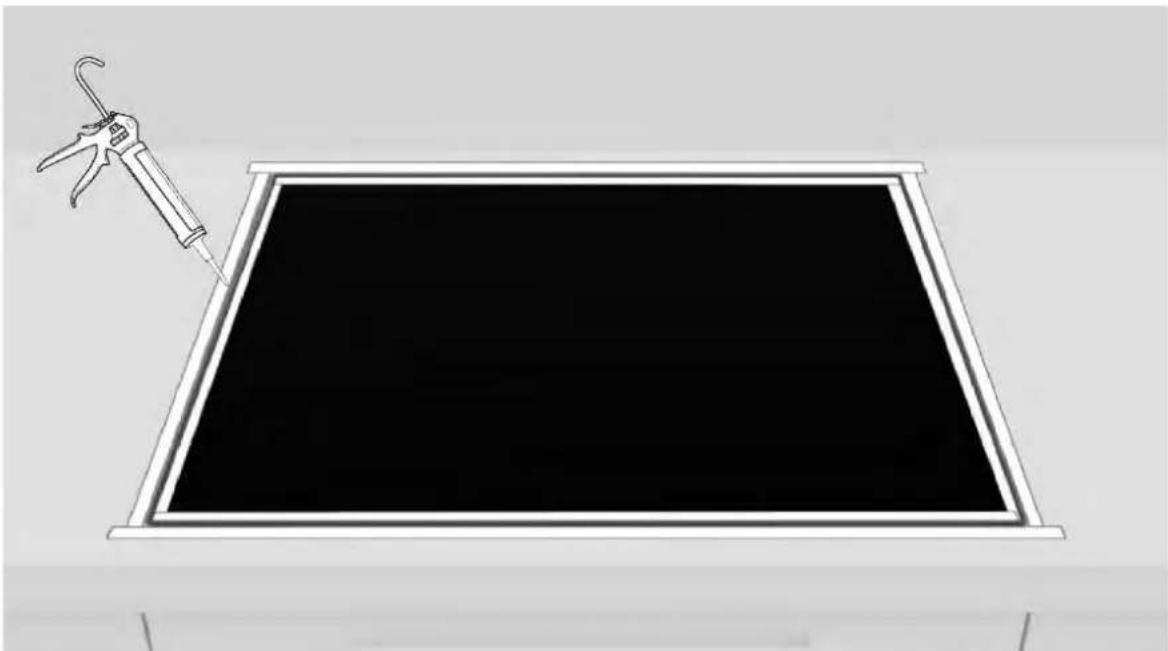

Εφαρμόστε σιλικόνη.

Αφαιρέστε την περίσσεια σιλικόνης.

Αφαιρέστε την ταινία και καθαρίστε τα άκρα.

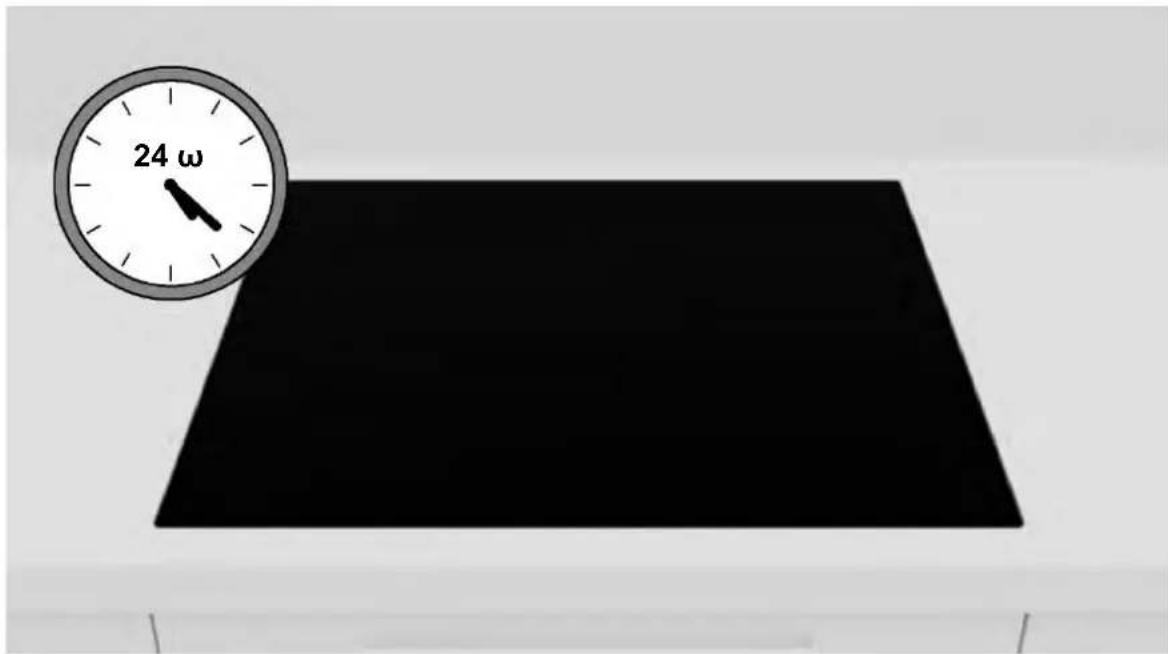

Περιμένετε 24 ώρες πριν προχωρήσετε στο πρώτο άναμμα.

Στο τέλος της εγκατάστασης:

Ενημερώστε τον χρήστη για τις βασικές λειτουργίες. Ενημερώστε τον χρήστη για όλες τις ρυθμίσεις που σχετίζονται με την ασφαλή χρήση και χειρισμό. - Παραδώστε στον χρήστη τα αξιόλογα και τις οδηγίες χρήσης και συνάρμοσης που πρέπει να φυλάχθούν προσεκτικά.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το προϊόν χρειάζεται επαρκή αέρα για κανονική λειτουργία.

Μη βουλώνετε τα ανοίγματα εξαερισμού για κανένα λόγο.

ΣΗΜΕΙΩΣΗ: Η πραγματική εμφάνιση του προϊόντος εξαρτάται από το μοντέλο που έχετε.

11 Πρώτη θέση σε λειτουργία

Όταν χρησιμοποιείτε το προϊόν για πρώτη φορά, η εστία ρυθμίζεται στην μέγιστη δυνατή ισχύ. Χρησιμοποιώντας τη λειτουργία διαχείρισης της ισχύος, μπορείτε να επιλέξετε διαφορετική ισχύ μέσω του διακόπτη.

Ενεργοποιείται η διαχείριση ισχύος

Μπορείτε να ορίσετε ένα μέγιστο επίπεδο απορρόφησης ισχύος για την επαγωγική εστία σας, επιλέγοντας ένα από τα διαφορετικά επίπεδα ισχύος.

Οι επαγωγικές εστίες έχουν τη δυνατότητα να περιορίζουν αυτόματα τη συνολική ισχύ για να αποφεύγεται ο κίνδυνος υπερφόρτωσης.

Για να ενεργοποιήσετε τη λειτουργία διαχείρισης ενέργειας:

Ανάψτε την εστία και στη συνέχεια πατήστε ταυτόχρονα και τα δύο. Η ένδειξη του χρονοδιακόπτη θα εμφανίσει "P8", το οποίο είναι το επίπεδο ισχύος 8. Η προεπιλεγμένη λειτουργία είναι 7,4 kW.

Για να επιλέξετε άλλο επίπεδο

• Σύρετε το ρυθμιστικό αριστερά και δεξιά για να προσαρμόσετε το επίπεδο διαχείρισης της ισχύος. Υπάρχουν 8 επίπεδα ισχύος, από "P1" έως "P8". Το επίπεδο εμφανίζεται από την ένδειξη του χρονοδιακόπτη.

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Αποσυναρμολόγηση του προϊόντος

Αποσυνδέστε το προϊόν από το ηλεκτρικό δίκτυο. Ανακινήστε ελαφρά το προϊόν και βγάλτε το εντελώς. Αυτό το προϊόν δεν καταστρέφεται εύκολα, το οποίο το προϊόν να χρησιμοποιείται κάθε φορά σε οικιακή χρήση.

ΚΑΛΩΣ ΗΡΘΑΤΕ
