MANUALE UTENTE HAIFB54IRCS HAIER

Questo manuale di installatione è pensato per i produttorri di cucine che accoglie-ranno questi prodotti. Per garantire la sicurezza e otteneri glioreliti, leggere attendamente questo manuale, comprese le istruzioni di sicurezza, e conservarlo per riferimenti futuri. Prima di procedere con l'installazione, prenderenota del numero di seri, in quanto potrebbe essere necessario in caso di riparazioni. Verificare eventuali danni durante il trasporto e consultare un technician in caso di dubbi prima dell'utilizzo. Tenere sempre tutto il materiale da imballaggio a distance di sicurezza dai bambini.

NOTE: Le caratteristiche, le immagini contenute nel manuale e gli accessori del prodotto possono variare a seconda del modello acquistato.

index

1 Avvisi di sicurezza per l'installazione p.2
2 Dove posizionare il prodotto p.3

2.1 Altri consigli

3 Dimensioni Piano cottura p.4-9

3.1 Larghezza 60
3.2 Larghezza 65
3.3 Larghezza 80

4 Strumenti per l'installazione p.10

4.1 Incasso standard
4.2 Incasso a filo-top

5 Distanze di installmente

5.1 Precauzioni

6 Mobili e ventilazione p.12-13

6.1 Larghezza 60- 65- 80 su base forno
6.2 Larghezza 60-65-80 su base con cassetti
6.3 Larghezza 60-65-80 su base con ripiani
6.4 Spessori del top

7 Dimensioni di incasso p.14 - 19

7.1 Piano cottura da 60
7.2 Piano cottura da 65
7.3 Piano cottura da 80

8 Connessione alla rete elettrica p.20 - 22

8.1 Avvisi di sicurezza
8.2 Istruzioni
8.3 Altri consigli
8.4 Schema di allacciamento

9 Indicazioni d'installazione

10.1 Avvertenze
10.2 Installazione step by step

11 Consegna all'utente p.32
12 Prima messa in funzione p.32
13 Smontaggio del prodotto p.32

p.11

Osservare le presentiindicazioni prima di iniziare il montaggio del prodotto. La vostra sicurezza è molto importante per nei. Leggere attendamente queste informazioni prima di utilizzato il piano cottura;

• L'installazione deve essere effettuata da un technician qualificato che deve conoscere e rispettoare le leggi vigenti nel paese di installatione e le istruzioni del fabbricante.
• Se è richiesta l'assistenza del produttore per eliminare guasti derivanti da un'errata installazione, tale assistenza non è coperta alla garanzia;
• Rimuovere il materiale di imballaggio prima diMETTERE in funzione I'elettrodomestico;
• Dopo aver disimballato il prodotto, verificare che non sia danneggiato e, in caso di problemi, contattare il centro assistenza prima di procedere con l'installazione e non collegarlo alla rete elettrica;
• Un prodotto danneggiato può essere la causa di un corto circuito, una scossa elettrica, un principio d'incendio e altri pericoli;
• Verificare se nell'imballo ci sono accessori o materiali di corredo (buste con viti, documenti, opuscoli etc.) e, nel caso, rimuoverli e conservarli;
  Il prodotto può essere posizionato in sormonto o a filo con il piano di lavoro;
• Prima di installare l'elettrodomestico, accertarsi che la ventilazione sia sufficiente per consentire la corretta circolazione dell'aria fresca necessaria per il raffreddamento e la salvaguardia dei componenti interni. In base al tipo di sistematiche, praticare le aperture specificate sulle illustrazioni. Fissare sempre il piano cottura al mobile con le clips/viti in dotazione con l'elettrodomestico.
• Il funzionamento del piano cottura alle frequenze nominali non richiede interventi o installazioni supplementari.
• Se occorre l'assistenza del fabbricante per eliminare eventuali guasti dovuti all'installazione errata, tale assistenza non è coperta alla garanzia. Attenersi alle istruzioni per l'installazione fornite per il personale qualificato.
• Un'errata installazione cui cause danni o lesions a persone, animali o cose. Il produttore non cui essere ritenuto responsabile per tali danni o lesions;
• L'utilizzo sicuro viene garantito solo se l'installazione è stata effettuata in modo correttto secondo le presenti istruzioni. In caso di danni dovuti a un montaggio scorretto la responsabilità ricade su chi ha installato il prodotto;
• Durante l'installatione, I'elettrodomestico non deve essere collegato alla rete elettrica.
  Si consiglia di indossare quanti protettivi durante l'installazione per evitare lesioni da taglio;
• La garanzia non copre danni causati da un'installazione errata;

• In caso di installmente errata, manomissione dell'apparecchio e collegamento non conforme, decade la validità della garanzia del prodotto;

• Accertarsi che a incasso ultimato il cavo di alimentazione elettrica del prodotto non sia disponibile accessibile;

• Dopo il montaggio, il cavo di alimentazione non deve entrare in contatto con parti mobili dei componenti della cucina (ad esempio un cassetto) e non deve essere esposto a sollecitazioni meccaniche;
• Questo prodotto richiede una costante ventilazione durante l'uso. Non copire le prese d'aria;
• Nel consignare il prodotto all'utente finale, il technique deve assicurarsi che sia stato installato correttamente;

Dove installare il prodotto

2

• Installare e utilizzare quello prodotto in un ambiente chiuso, coperto, asciutto e ben ventilato;
• Non installare il prodotto in ambienti aperti ed esposti agli agenti atmosferici;
• Questo prodotto è stato progettato per essere utilizzato fino ad una altitudine massima di 2000 metri;
• Montare il prodotto in prossimità di una presa elettrica;
• Utilizzare il prodotto solo se inserto in un vano incasso, altrimenti si rischiano lezioni e scottature;
• Non installare il piano cottura sopra un forno non raffreddato, un'asciugatrice, una lavastoviglie o un frigorifero. Consigliamo di evitareanche l'installazione sopra una lavatrice. E consentito installare il piano cottura sopra un forno raffreddato;

2.1 Altri Consigli

• Sagomare il piano di lavoro in modo preciso servendosi degli strumenti necessari a seconda del materiale da tagliare. Le superfici dell'intaglio devono essere sigillate o migliorare resistenti alla penetrazione di umidità;
• Il piano di lavoro deve essere sagomato attenendosiagli schemi presenti in quello manuale. La superficie di cottura dev'essere in perfetta posizione orizzontale. Controllare che la guarnizione sost lo superficie di cottura, ove prevista, sua collocata a dovere;
• Servirsi di un panno morbido durante l'installazione per evitare di rovinare il piano cottura ed il piano di lavoro;

AVVERTENZA: Pericolo di incendio e di danneggiamento a causa di fiamme libere Tenere le fiamme libero (es. una candela) lontane dal prodotto.

Larghezza 603.1

Dimensioni in mm

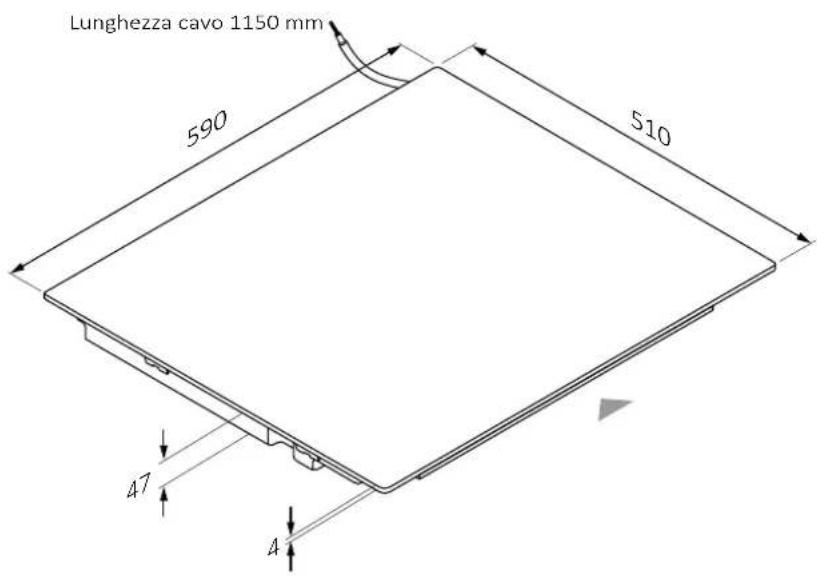

Vista assonometrica superiore

Vista assonometrica inferiore

3.1 Larghezza 60

Dimensioni in mm

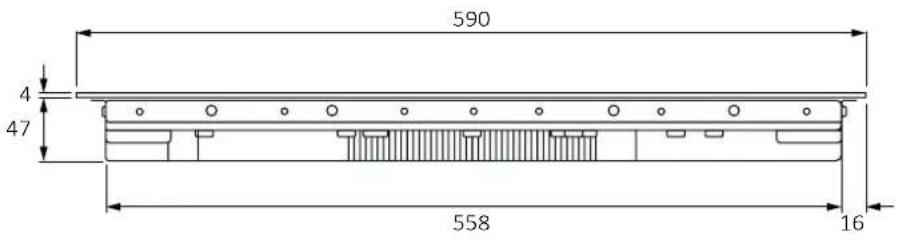

Vista frontale

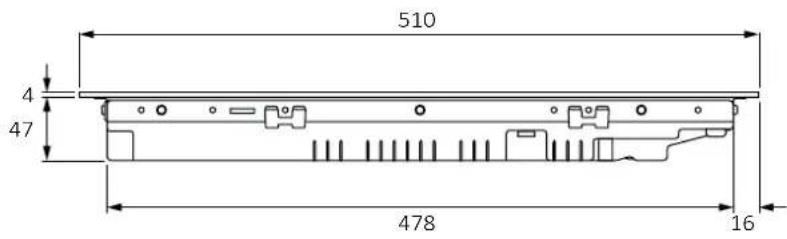

Vista laterale

codici prodotto

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

Larghezza 653.2

Dimensioni in mm

Vista assonometrica superiore

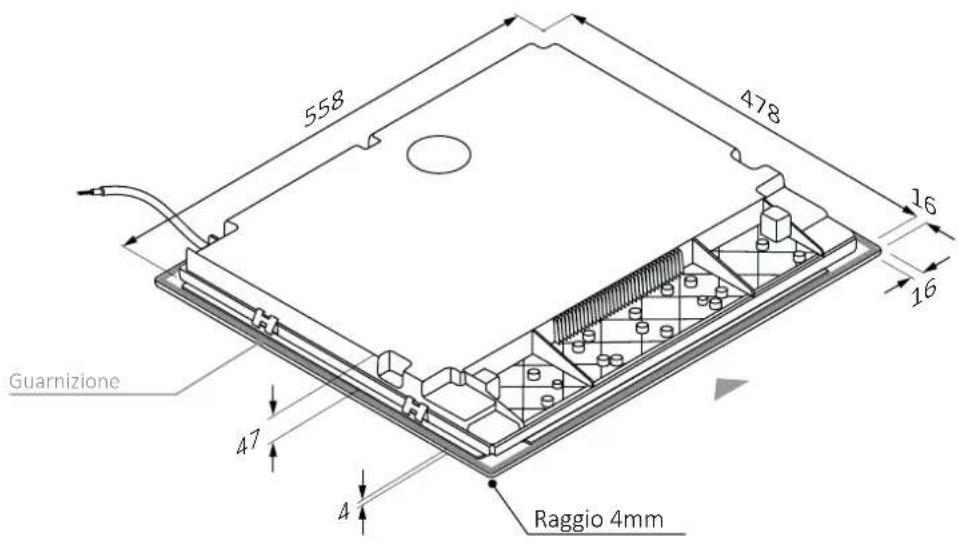

Vista assonometrica inferiore

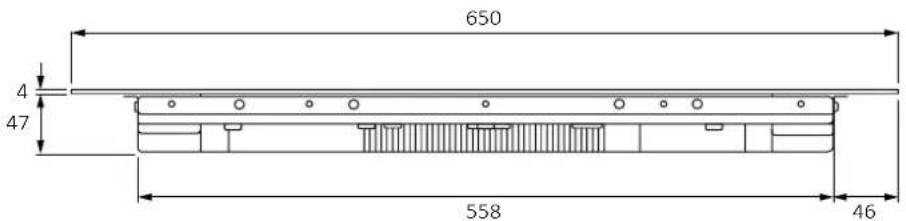

3.2 Larghezza 65

Dimensioni in mm

Vista frontale

Vista laterale

codici prodotto

HAIFB54IRCS

HAIFB53IRCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

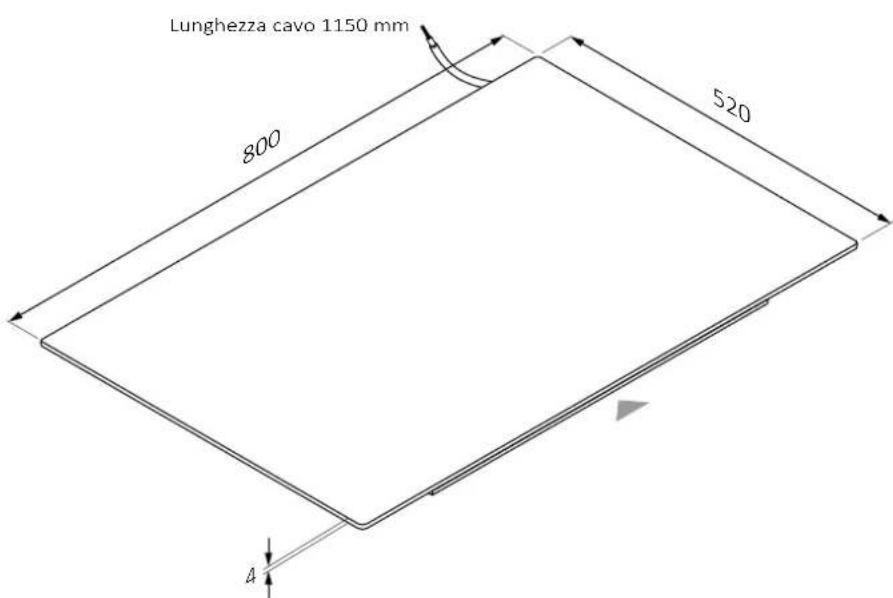

Larghezza 803.3

Dimensioni in mm

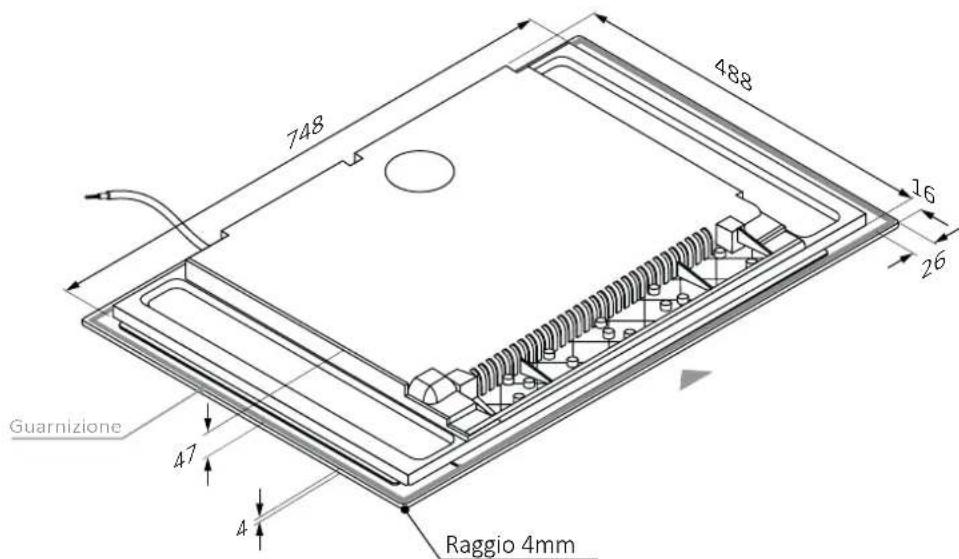

Vista assonometrica superiore

Vista assonometrica inferiori

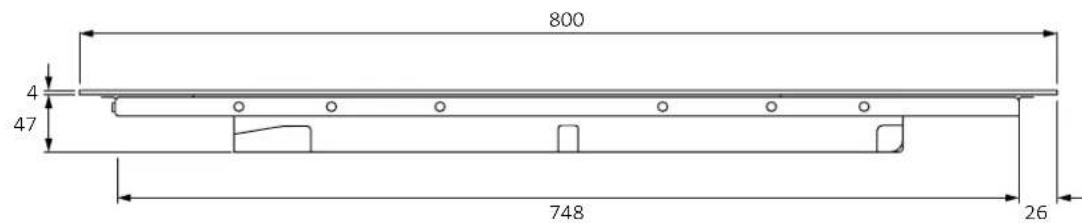

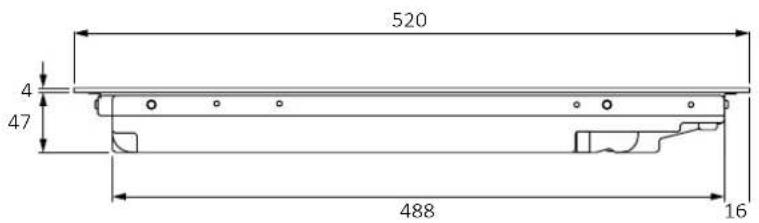

3.3 Larghezza 80

Dimensioni in mm

Vista frontale

Vista laterale

codici prodotto

HAMTB86IRCS

HAMTB86IWCS

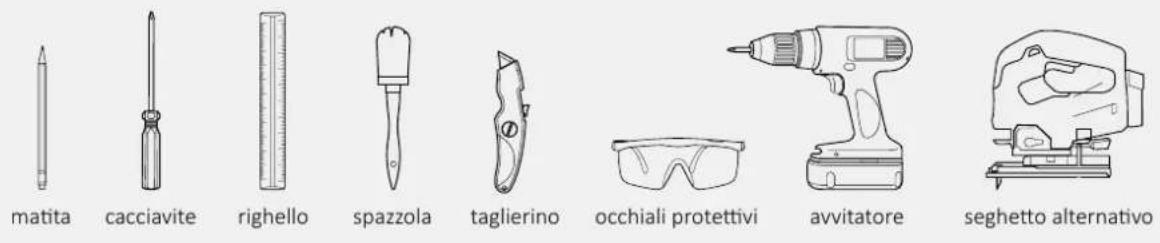

Incasso standard4.1

Strumenti necessari

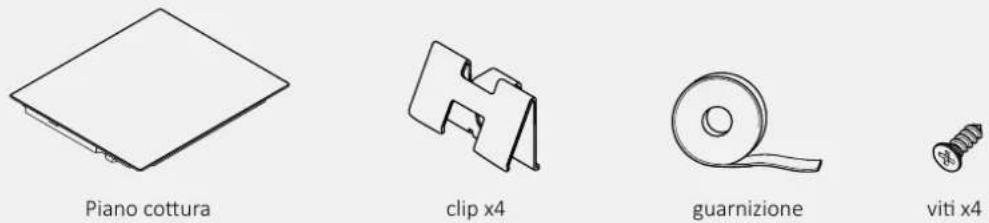

Strumenti forniti con il prodotto

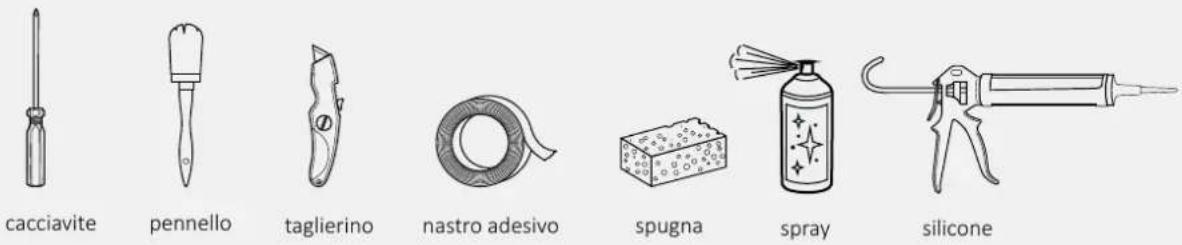

4.2 Incasso a filo-top

Strumenti necessari

Strumenti forniti con il prodotto

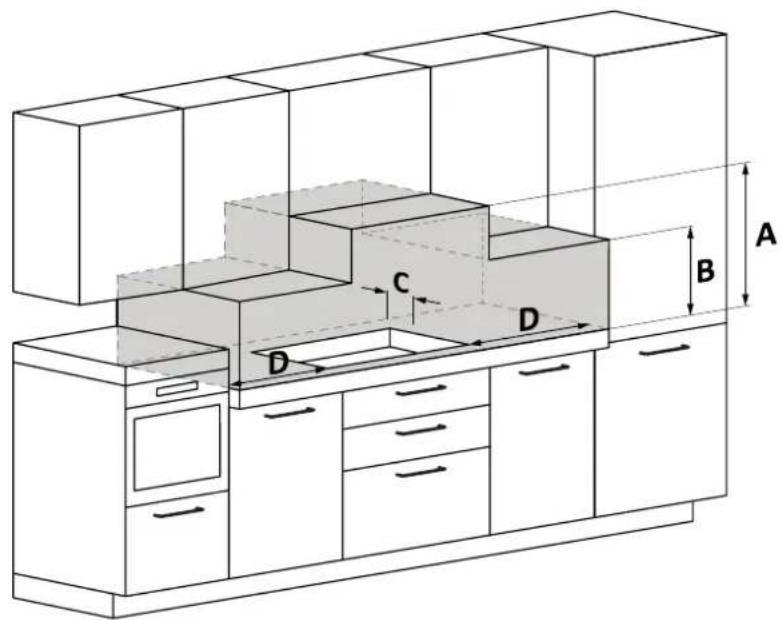

5.1 Precauzioni

• Relativamente a quanto attiene alla sicurezza, quello prodotto è conforme alle normative attualmente in vigore:
• La distanza tra il piano cottura e i mobili o gli elettrodomestici da incasso delve essere tale da garantire una sufficiente ventilazione e un sufficiente scarico dell'aria;
• La distanza minima tra il piano cottura e la cappa dipende dal modello della cappa (A):
• La distanza tra piano cottura e pensili deve tener conto della presenza di oggetti ingombranti (pentole, mestoli ecc.), e del loro utilizzo (B):
• La distanza minima tra il foro del piano cottura e lo schienale/alzatina della cucina deve essere di almeno 35mm (C);
• Mantenere una distanza di sicurezza laterale dai mobili (D). Il rivestimento laterale dei mobili deve essere di materiale resistente al calore:
• Nell'area sottostante il piano cottura è necessario aveo uno spazio libero di almeno di 10 mm tra il piano cottura stesso e qualsiasi altri oggetto, considerando che quest'ultimo potrebbe subire l'influenza del calore generato durante l'utilizzo;
• Per la ventilazione del prodotto seguire le istruzioni riportate in quello manuale;
• Se il prodotto viene installato sopra un forno, consultare ancche le istruzioni di installazione del forno.

A Raccomandiamo una distanza di almeno 650mm consultare anhe il manuale cappa;
B Considerare uno spazio utile per poter maneggiare pentole, mestoli e altri oggetti;
C 35mm distanza dal foro incasso allo schienale/alzatina;
D 35 mm: piano cottura L60; 55 mm: piano cottura L65; 35 mm: piano cottura L80;

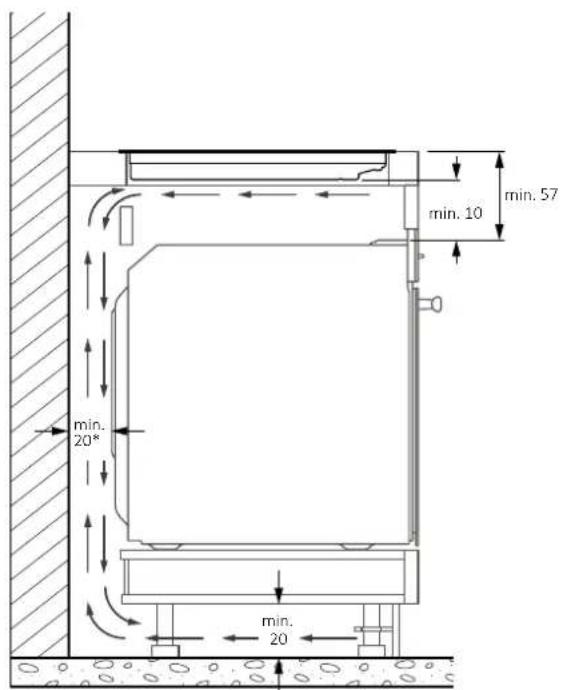

6.1 Larghezza 60 - 65 - 80 su base forno

* Indicazione relativa al piano cottura.
Per indicazioni riferite al Forno, consultare il manuale di installmente dedicato.

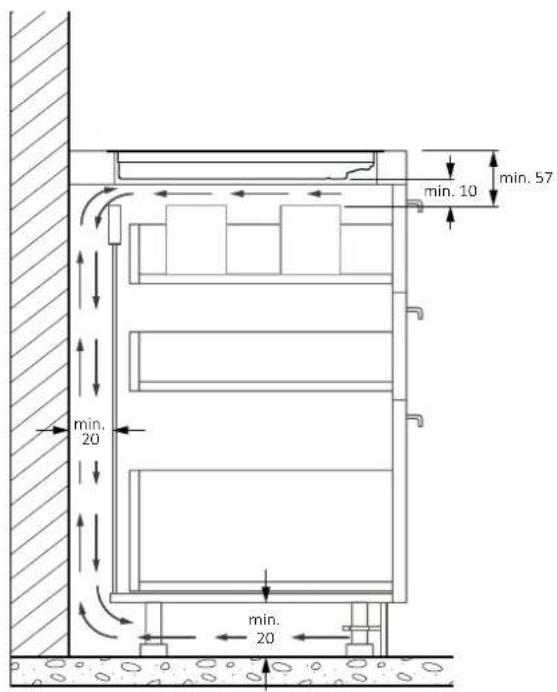

6.2 Larghezza 60 - 65 - 80 su base con cassetti

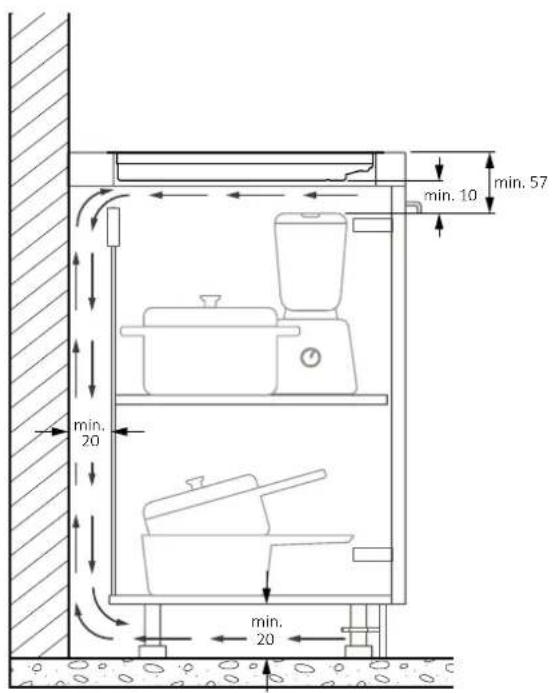

6.3 Larghezza 60 - 65 - 80 su base con ripiani

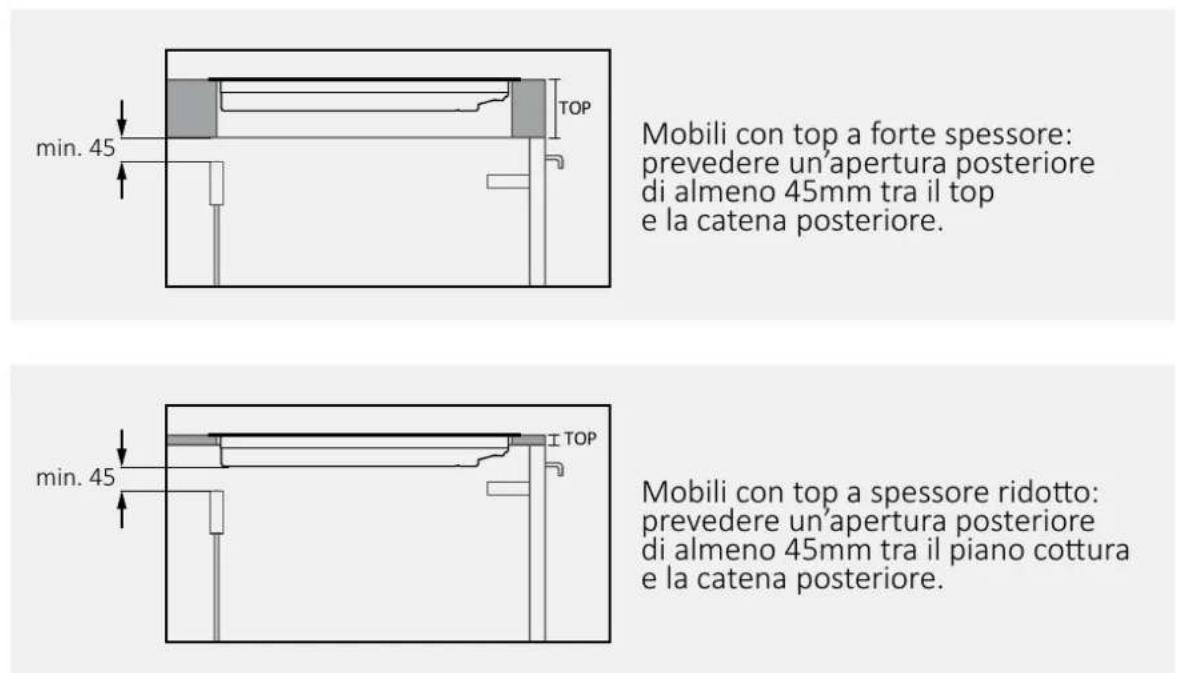

6.4 Spessori del top

7 Dimensioni di incasso

• Il piano della cucina deve essere sagomato attenendosiagli schemi seguenti;
• La parte posteriore del mobile deve prevedere delle aperture, attenersiagli schemi seguenti.

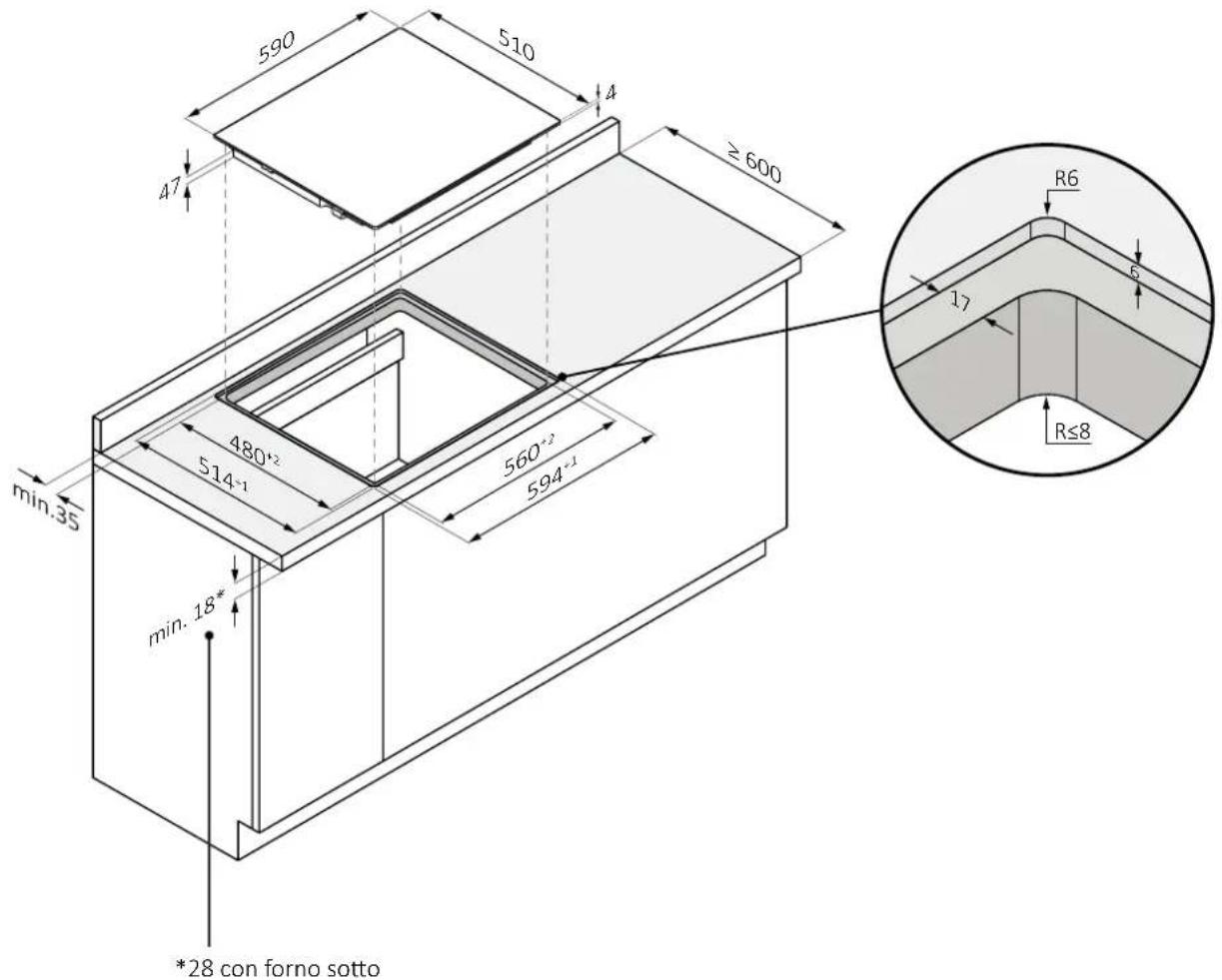

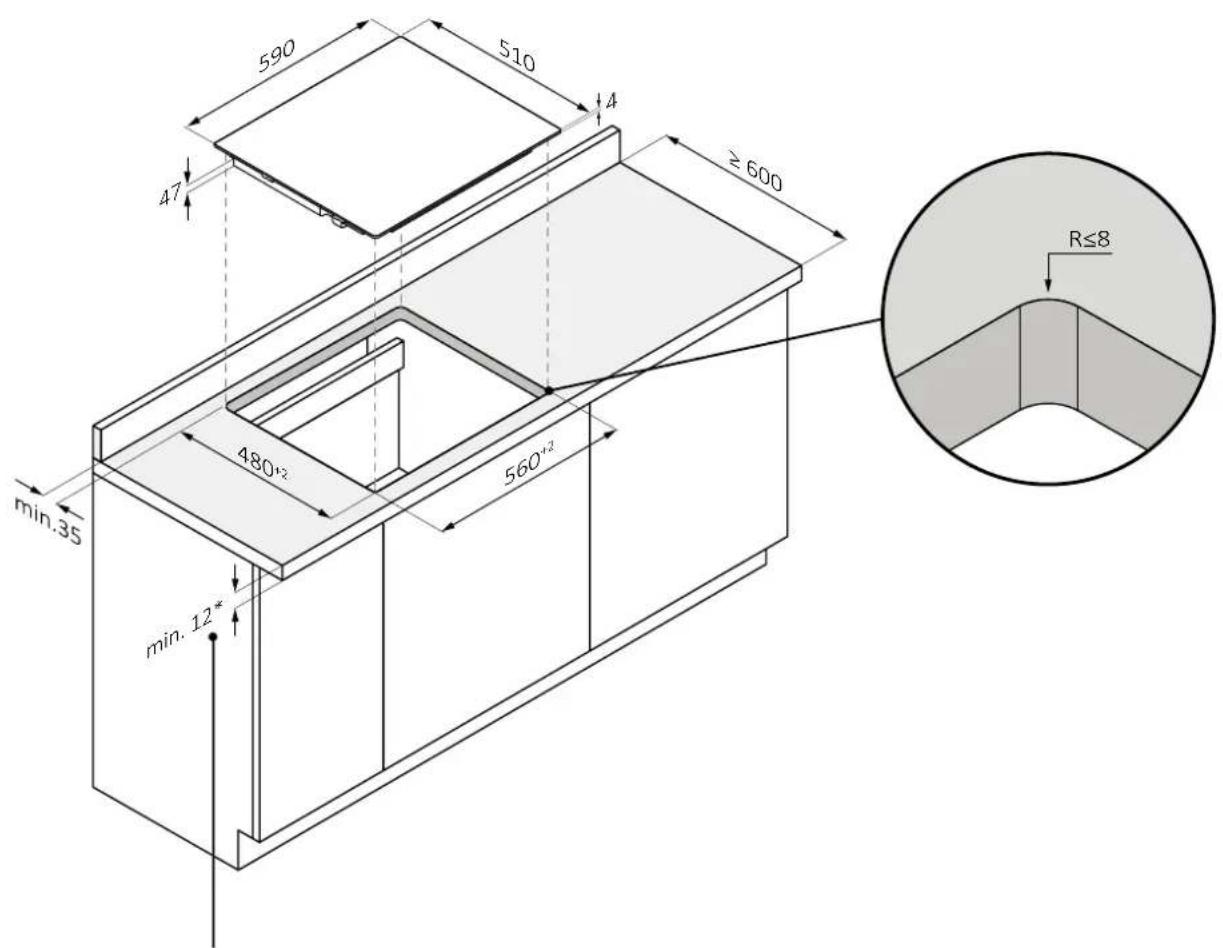

7.1 Piano cottura da 60

installazione standard

*28 con forn o sotto

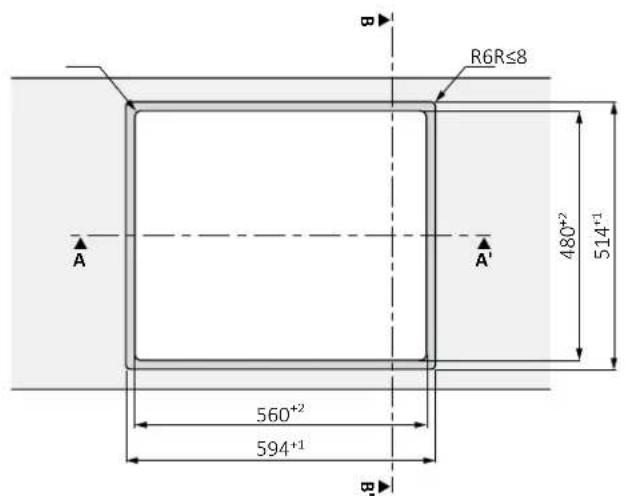

7.1 Piano cottura da 60

installazione filo-top

ATTENZIONE: non disponibile per prodotti con il vetro smussato.

A-A

B-B'

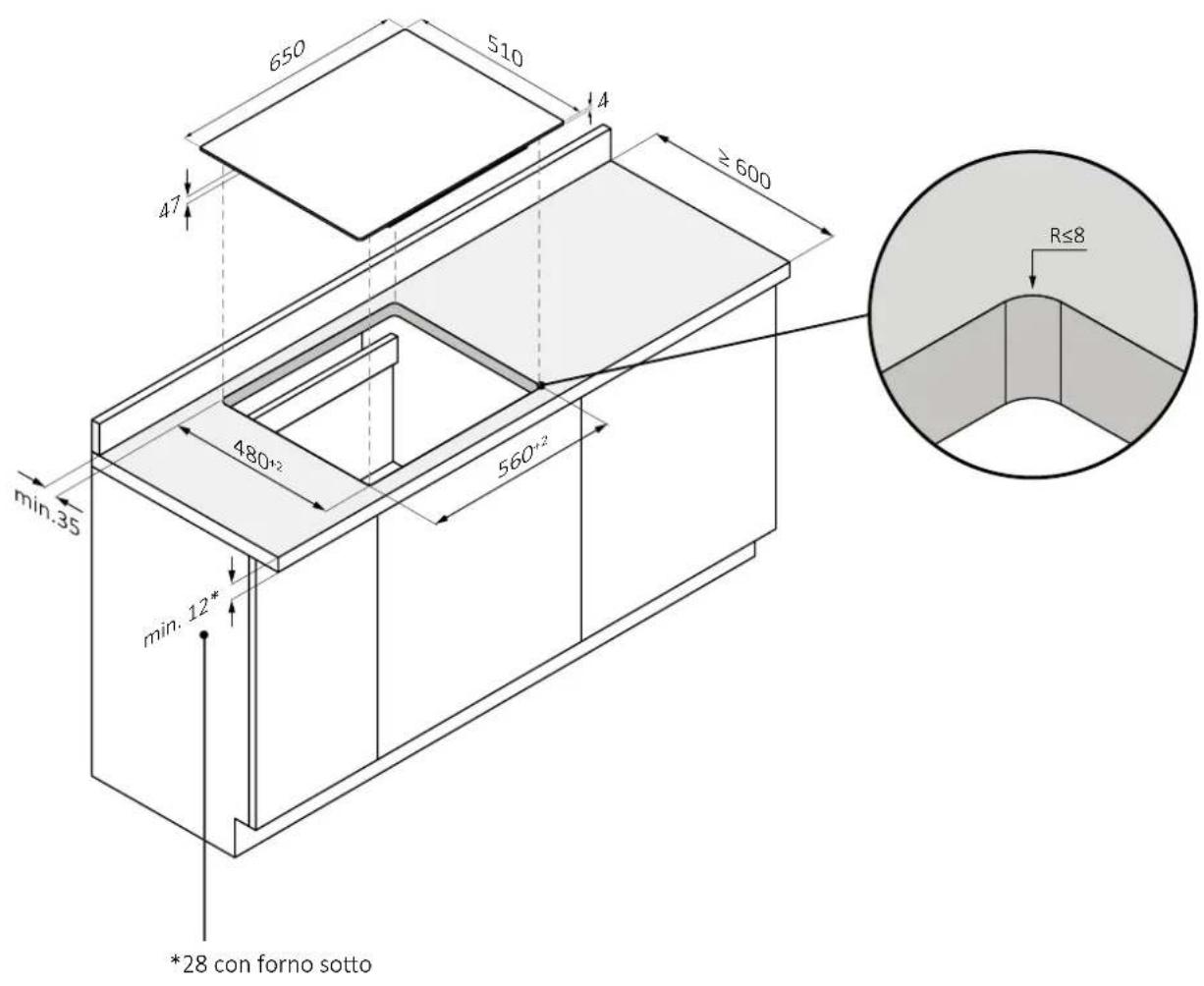

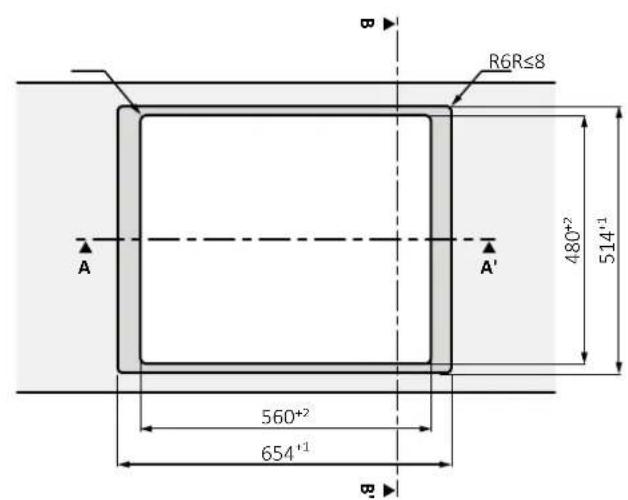

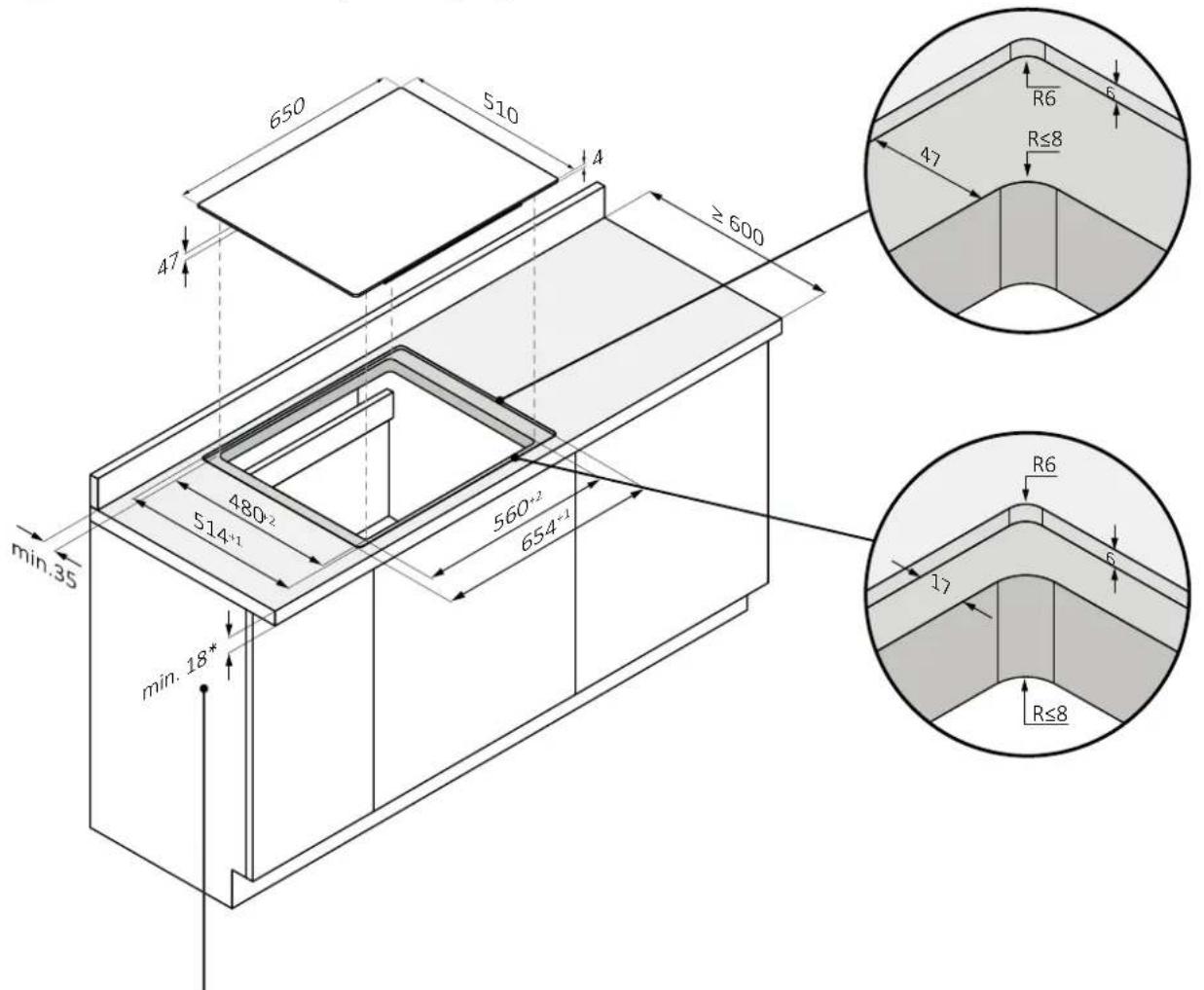

7.2 Piano cottura da 65

installazione standard

7.2 Piano cottura da 65

installazione filo-top

ATTENZIONE: non disponibile per prodotti con il vetro smussato.

*34 con forn o sotto

Sezione A-A'

Sezione B-B'

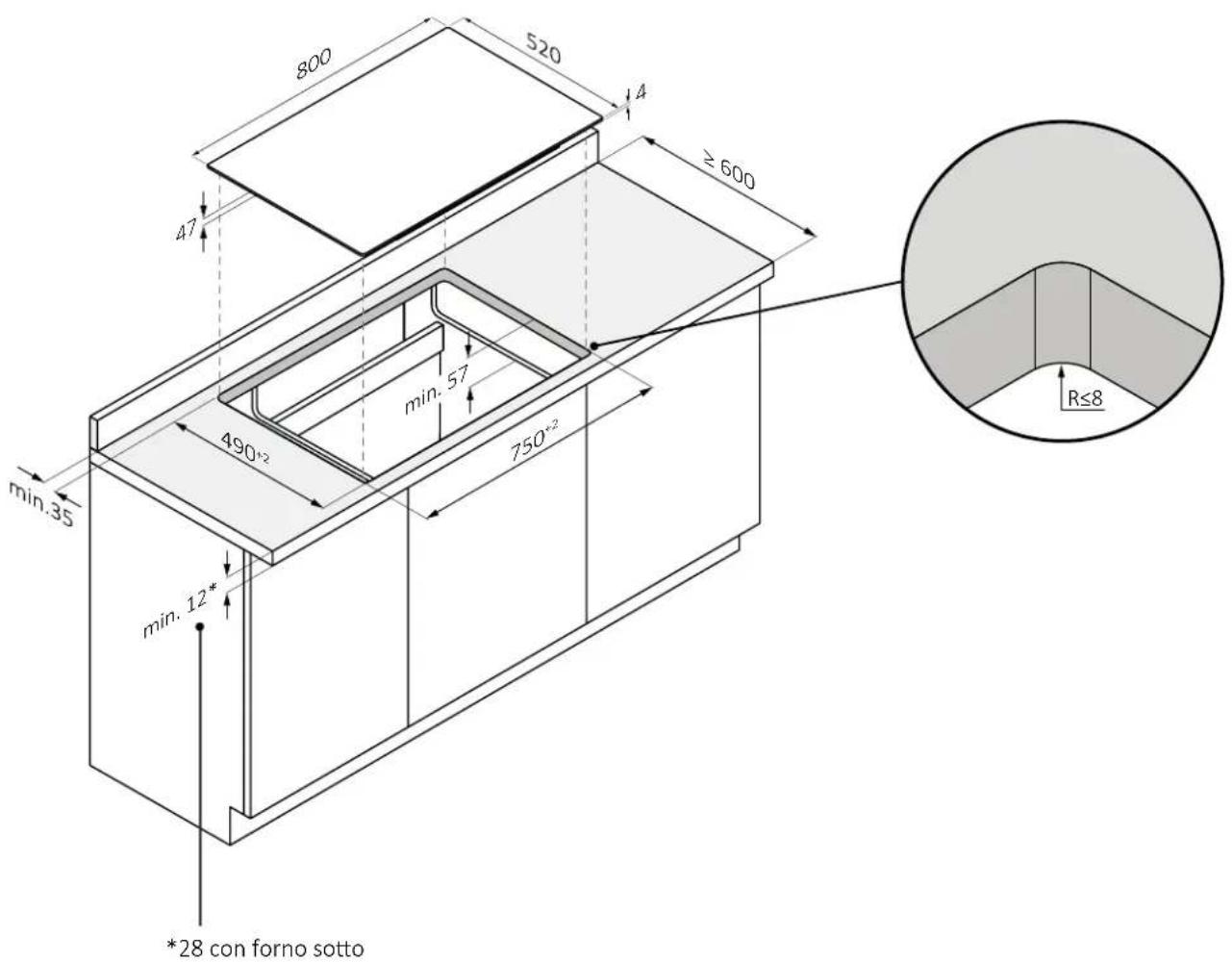

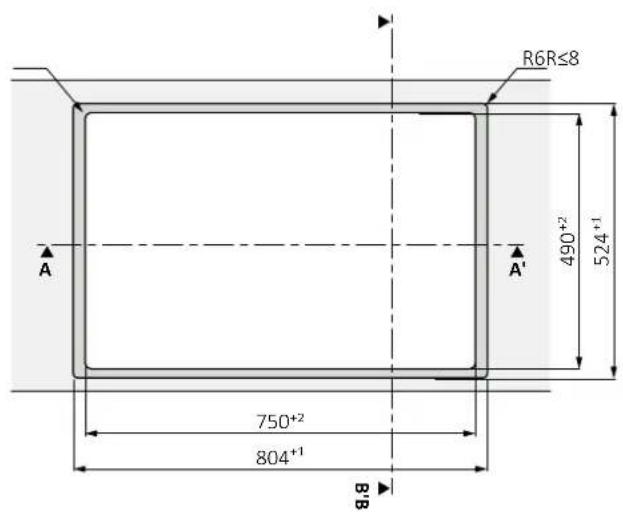

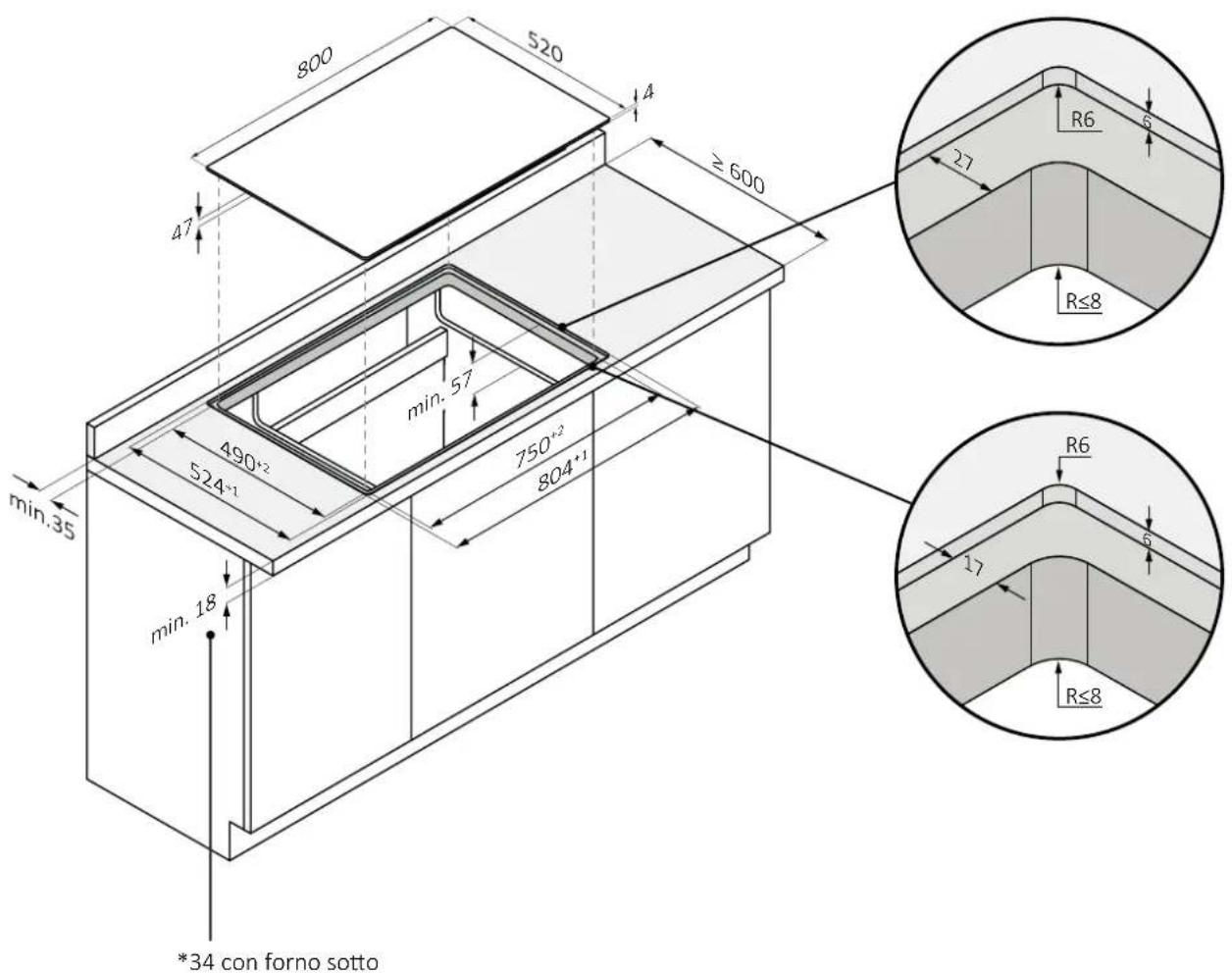

7.3 Piano cottura da 80

installazione standard

7.3 Piano cottura da 80

installazione filo-top

ATTENZIONE: non disponibile per prodotti con il vetro smussato.

Sezione A-A'

Sezione B-B'

8.1 Avvisi di sicurezza

Per eseguire il collegamento elettrico del prodotto in sicurezza, osservare le seguenti avventenze:

• Qualsiasi riparazione, installazione e manutenzione non eseguita correttamente più mettere seriamente in pericolo l'utente;
• L'azienda produttrice dichiarà di non assumersi alcuna responsabilità per anni diretti o indiretti causati da errati interventi di INSTALLazione, manutenzione o riparazione. Non risponde inoltre dei anni causati alla mancanza o dall'interruzione della conduttura di messa a terra (es. scossa elettrica);
• Far allacciare il piano cottura alla rete elettrica solo da un techniciane qualificato che conosca e rispetti le normative locali e le normative aggintive dell'azienda elettrica locale;
• Il prodotto rientra nella classe di protezione e più funzionare solo se dotato di un conduttore di terra;
• Il prodotto deve essere privo tensione durante l'installazione;
• Durante l'installazione, non collocate oggetti metallici (ad es. coltili, forchette, cucchia e coperchi) sulla superficie del piano cottura perché potrebbero riscaldarsi;
• Allacci are il prodotto esclusivamente mediante il cavo fornito in dotazione;
  Il prodotto dev'essere allacciato ad un impianto elettrico realizzato a regola d'arte;
• In caso di danni causati da un allacciamento non corretto, decade la validità della garanzia;
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persona altamente qualificate per evitare pericoli;
• La connessione a unsystema di messa a terra affidabile è essenziale o obligatoria;
• Questo elettrodomestico deve essere installato eesso a terra solo da una persona adeguatamente qualificata;
• Scollegare l'elettrodomestico alla rete elettrica principale prima di effettuare qual-siasi lavoro o manutenzione su diesso;
• Questo apparecchio deve essere collegato a un circuito che incorpora un interrottore di isolamento che fornisce una Completa disconnessione alla fonte di alimentazione;
• Le modifiche alsystema elettrico domestico devono essere effettuate solo da un elettricista qualificato;

• La mancata osservanza di questi consigli potrebbe comportare scosse elettriche o la morte;

• Il piano cottura deve essere collegato alla rete di alimentazione tramite un dispositivo di disconnessione onnipolare che assicuri una separazione tra i contatti conforme alla categoria di sovr alimentazione III. Tale dispositivo deve resistere ai carichi massimi connessi ed essere conforme alle normative vigenti.
  ATTENZIONE: per evitare qualsi pericololo causato dal ripristino accidentale del dispositivo di interruzione termica, l'apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, come un timer, o essere collegato a un circuito che viene regolarmente acceso e spento.

• Cavo di alimentazione elettrica: l'apparecchio è dotato di un cavo di alimentazione che dev'essere connesso alla rete domestica. Rilevare le diverse possibilità di allacciamento, a seconda del tipo di alimentazione domestica, dal relativivo schema. Sulla targhetta dati sono inoltre indicate la tensione di allacciamento consenta per quello apparecchio e la relativa potenza assorbita.

8.2 Istruzioni

Potenza assorbita

Vedi targa dati prodotto.

Interruttore ditterenziale (salvavita)

Si consiglia l'utilizzo di un interrottore automatico differenziale (salvavita) con corrente di scatto conforme alle norme vigenti.

Dispositivi di separazione

Nel caso in cui sia necessario utilizzato, il piano cottura deve essere collegato alla rete di alimentazionetramite un dispositivo di disconnessione onnipolare che assicuri una separazione tra i contatti conforme alla categoria di sovratensione III. Tale dispositivo deve resistere ai carichi massimi connessi ed essere conforme alle norme vigenti.

ATTENZIONE: per evitare qualsi pericololo causato dal ripristino accidentale del dispositivo di interruzione termica, l'apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, come un timer, o essere collegato a un circuito che viene regolarmente acceso e spento. Il prodotto non è progettato per essere azionato mediante un timer esterno o unsystema di controlllo remoto separato.

Cavo di alimentazione elettrica

Il prodotto è dotato di un cavo di alimentazione che deve essere connesso alla rete domestica.

Rilevare le diverse possibilita di allacciamento, a seconda del tipo di alimentazione domestica, dal relativo schema. Sulla targhetta dati sono inoltre indicate la tensione di allacciamento consentita per quello appearecchio e la relativa potenza assorbita.

Sostituzione del cavo di alimentazione

Non sostituire il cavo autonomamente. Rivolgersi al centro assistenza autorizzato.

8.3 Altri consigli

L'uso di qualunque elettrodomestico impone il rispetto di alcune regole fondamentali:

• Non tirare il cavo di alimentazione per scollegare l'elettrodomestico dall'alimentazione;
  Non toccare I'elettrodomestico con le mani o i piedi umidi o bagnati;
• In generale, l'uso di adattatori, prese multiple o prolonghe è sconsigliato;
• In caso di malfunzionamento e/o calo di prestazioni, spegnere l'elettrodomestico e non manometterlo.

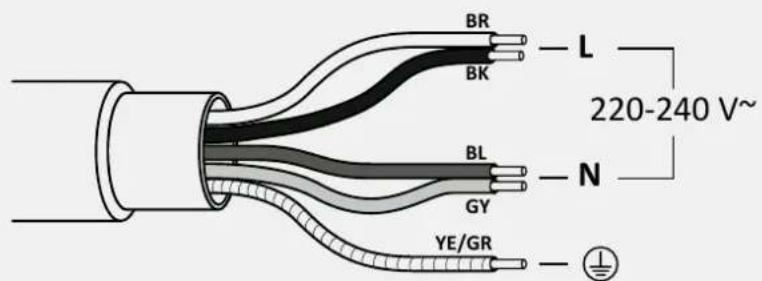

8.4 Schema di allacciamento

Rispettare le normative locali e le normative aggintive dell'azienda elettrica locale.

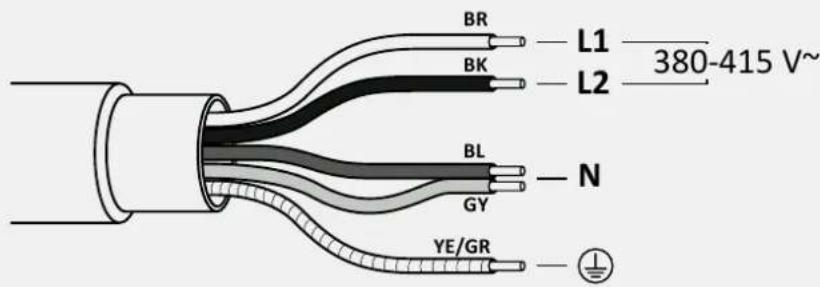

Allacciamento dell'apparecchio

Osservare i dati di collegamento riportati sulla targhetta.

Effettuare l'allacciamento esclusivamente in conformità al relativo schema:

• BR: marrone
• BL: blu
• YE/GN: giallo e verde
  BK: nero
• GY: grigio

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

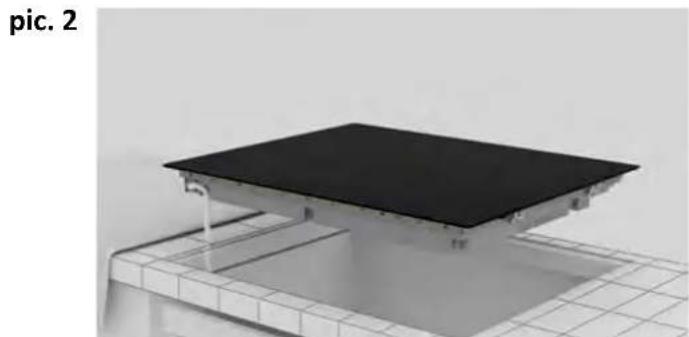

9.1 Avverenze importanti

Rimuovere i possibili listelli trasversali (testimoni) che si trovano nell'area del foro del piano di lavoro:
Per una protezione contro l'umidità e l'infiltrazione di liquidi, tutte le superfici tagliate devono essere sigillate con un prodotto adeguato:
Il prodotto delve essere in perfetta posizione orizzontale:

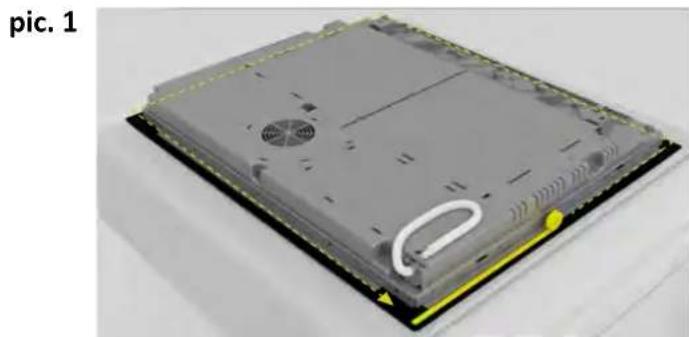

- Controllare, prima dell'installazione, che la guarnizione del piano di cottura sa collocata a dovere (pic. 1).

• La superficie d'appoggio del piano cottura deve essere perfettamente liscia affinchéesso poggi uniformmente e la guarnizione applicata possa garantire una tenuta sufficiente (pic. 2).

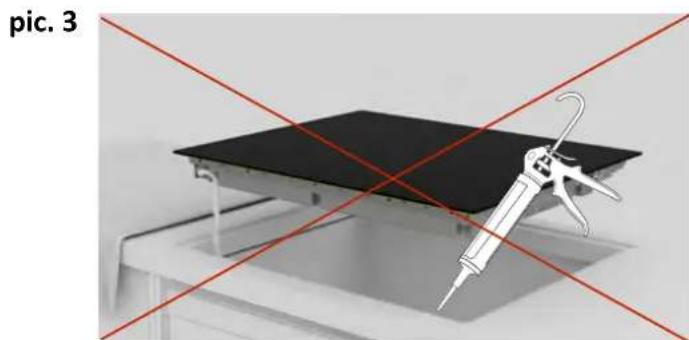

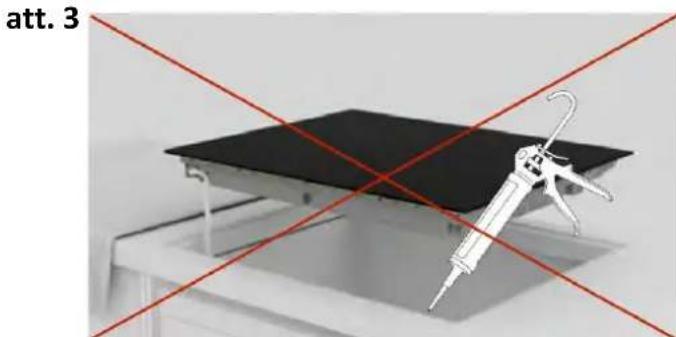

• Non fissare il piano di cottura utilizzato il silicone o qualsiasi altri collante! Tale fissaggio danneggerebbe il prodotto se lo si dovesse smontare (pic. 3).

9.2 Installazione step by step

Di seguito le immagini molto prostrano le fas di installmente del prodotto.

Installazione standard

E possibile visionare il video d'installazione del prodotto scansionando il Qr Code

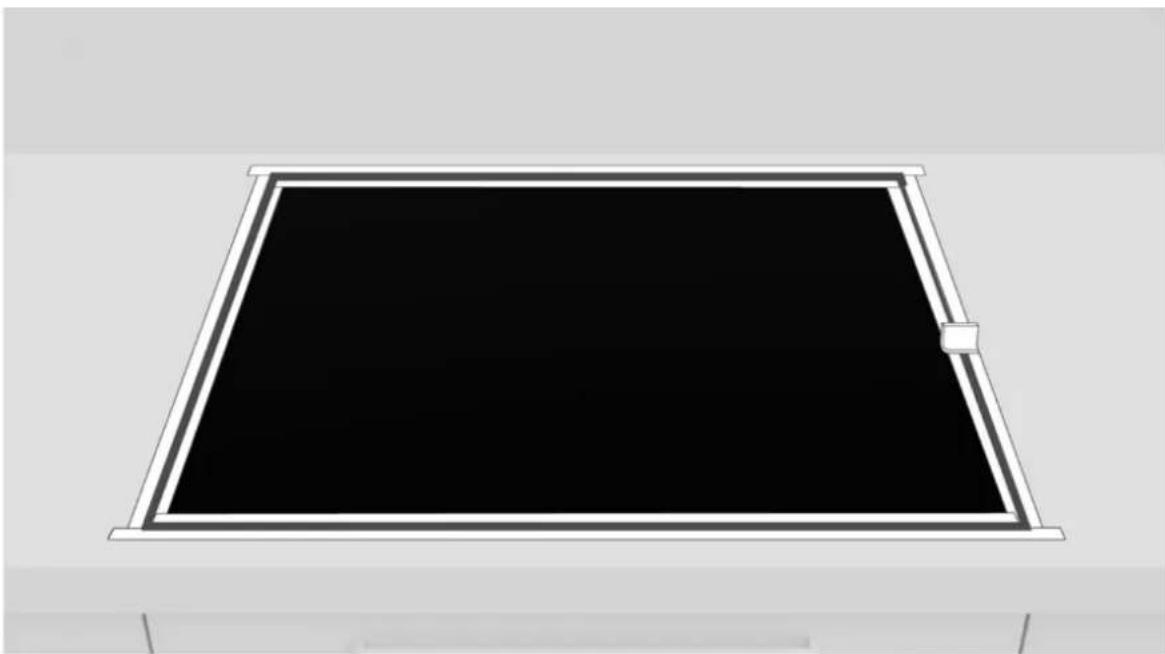

Installazione filo top

E possibile visionare il video d'installazione del prodotto scansionando il Qr Code

oppure clico al seguente

oppure cliccan
al seguente

1

Impegnare gli strumenti indicati nel capitolo "Strumenti per l'installazione" del manuale. Stendere un panno di fianco la confezione del prodotto per poggiarvi il piano cottura;

2

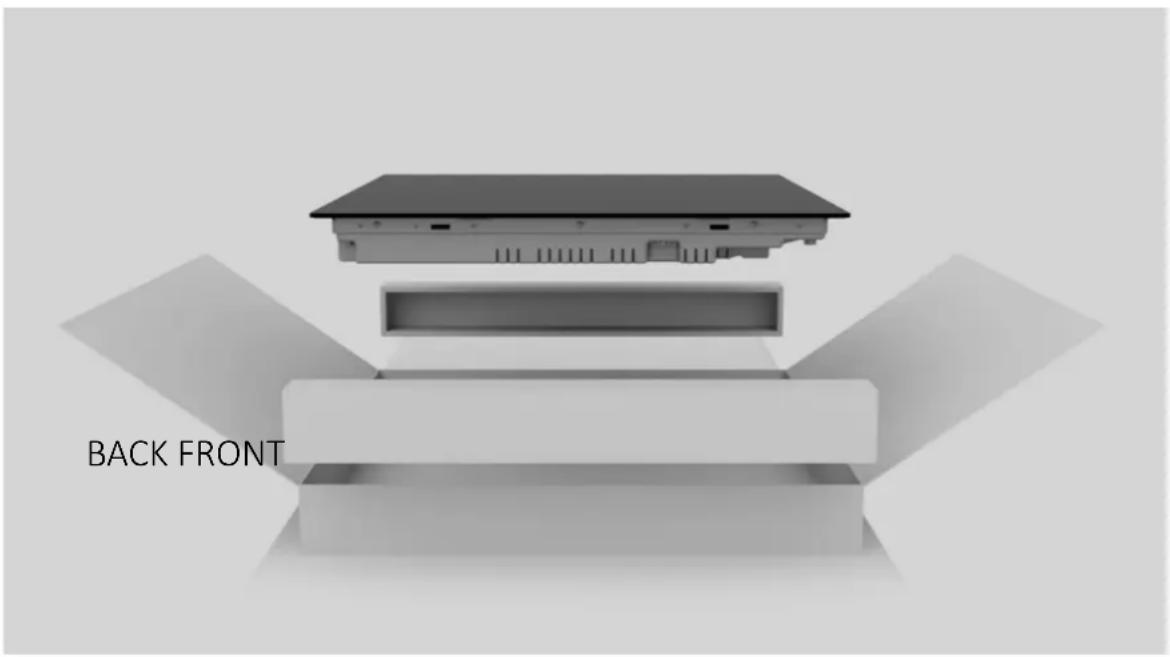

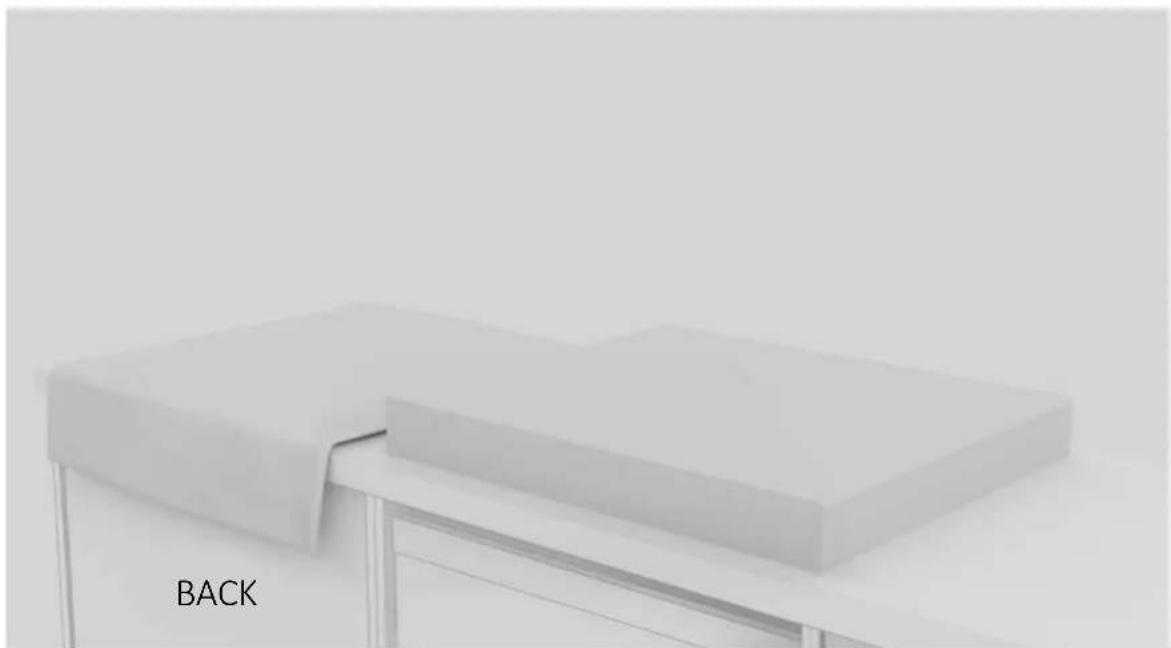

Indossare i guanti. Rimuovere confezione e imballaggi prestando attenzione a non rovinare il vetro del piano cottura;

3

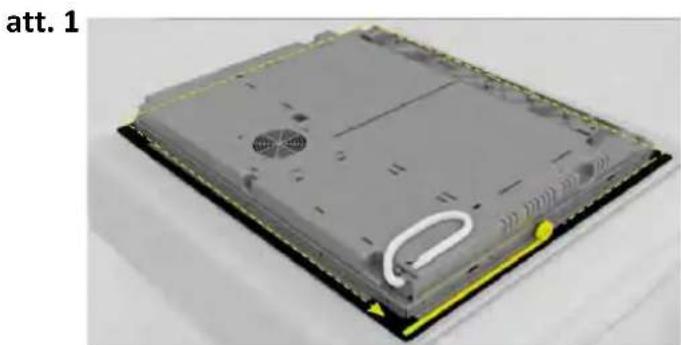

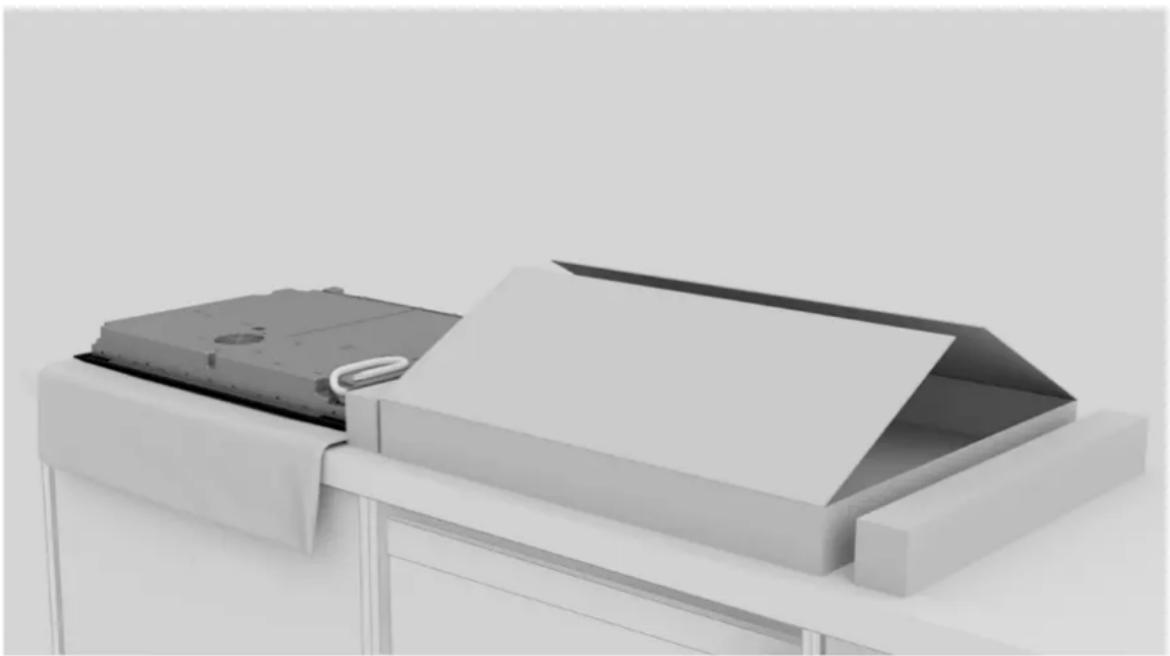

Posizione are il piano cottura poggiandolo capovolto sul panno precedentamente steso di bianco la confezione;

4

Applicare guarnizione perimetralmente;

5

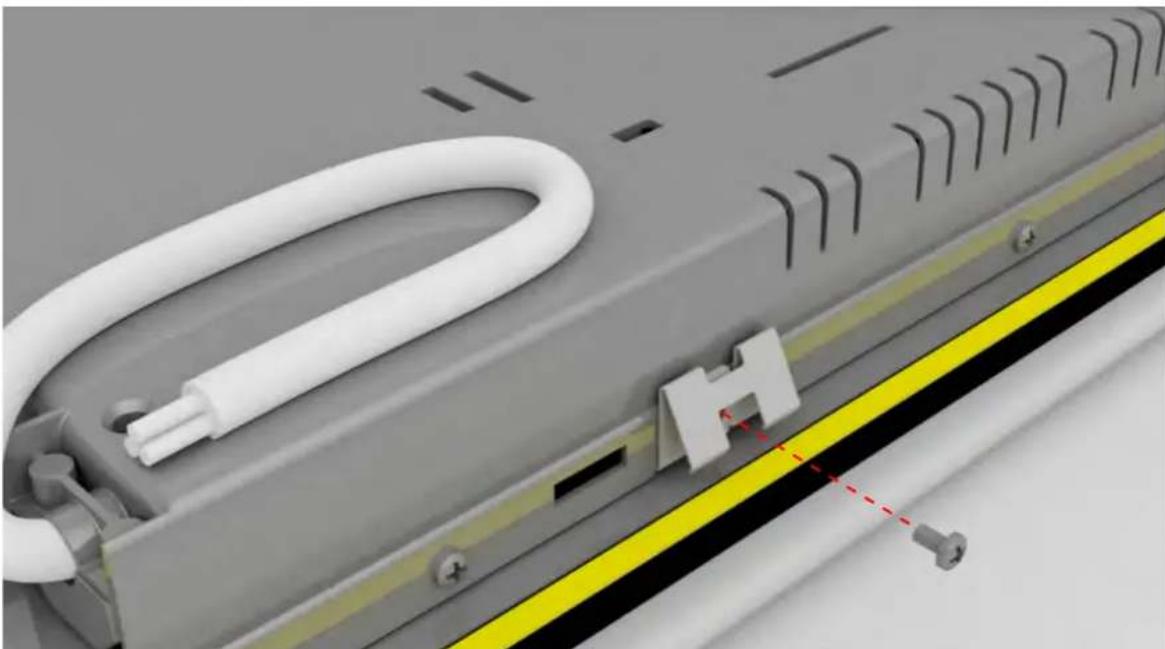

Fissare le clips sui lati corti del piano cottura;

6

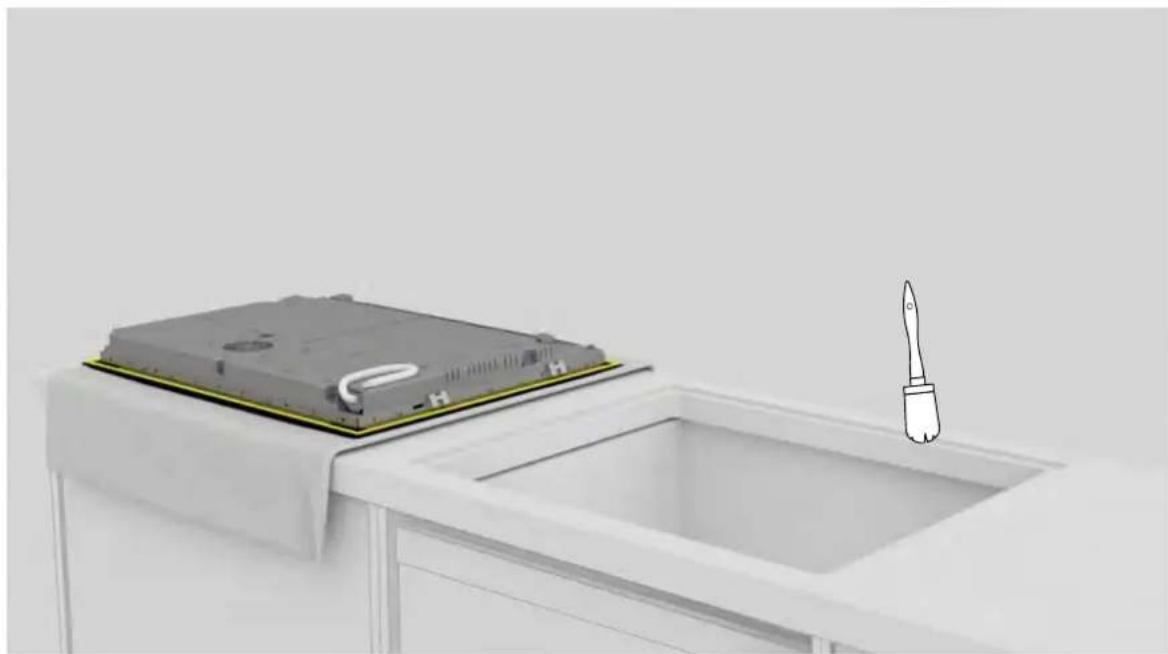

Pulire il bordo dell'area di incasso;

7

Allacci are il cavo di alimentazione elettrica secondo lo schema di allacciamento indicato nel paragrafo "Connessione alla rete elettrica" del manuale (nessun altro oggettodeve trovarsi sul piano cottura durante l'allaccio alla rete elettrica).

8

Posizione il piano cottura centralmente nell'intaglio. Accertarsi che la guarnizione del piano cottura poggi sul piano di lavoro affinché sua garantita la tenuta.

a.

b.
9

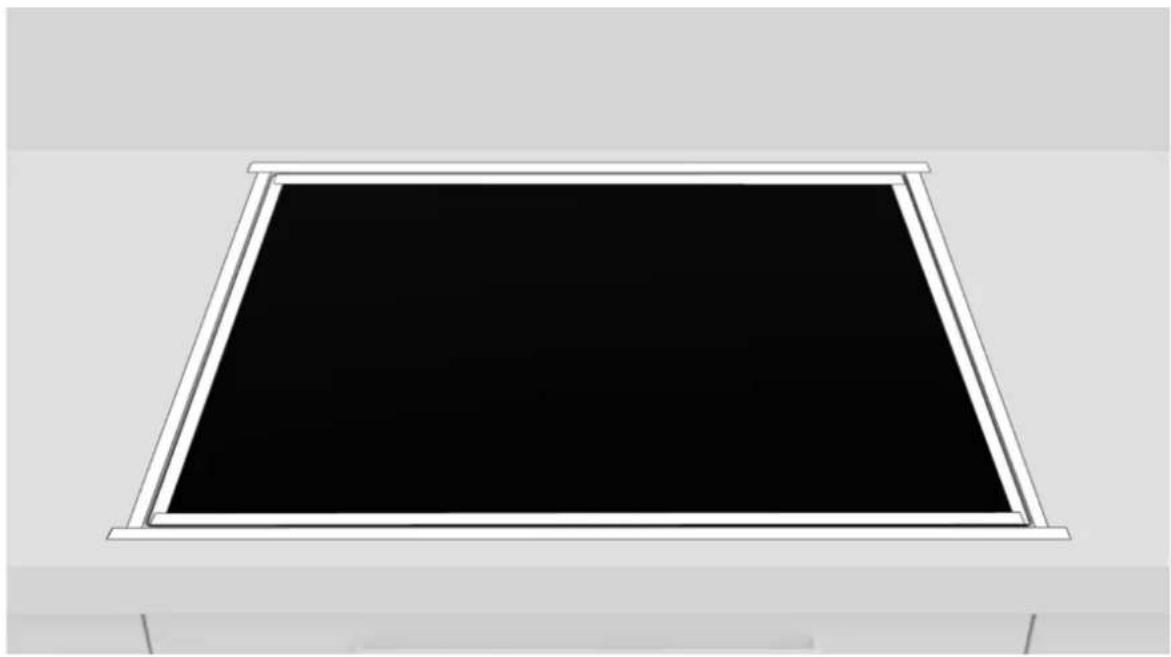

a. Per INSTALLazione standard: installazione completata;

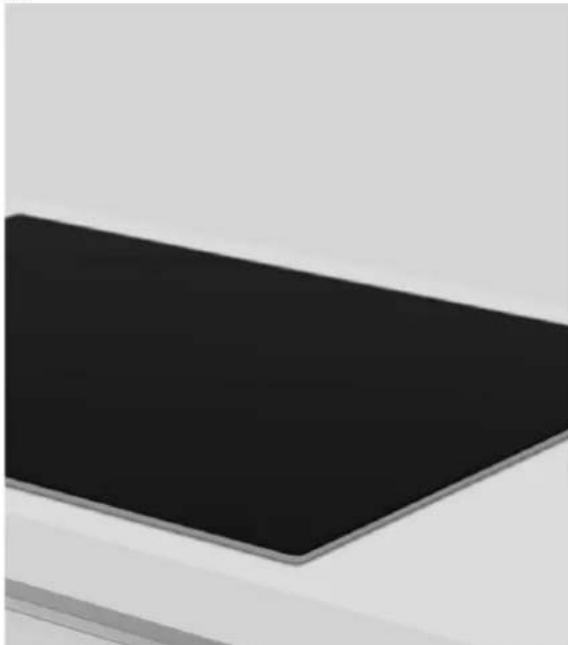

b. Per l'installazione a filo con il piano di lavoro: procedere come indicate nelle pagine seguenti;

10

Applicare il nastro adesivo sua all'interno che all'esterno del bordo;

11

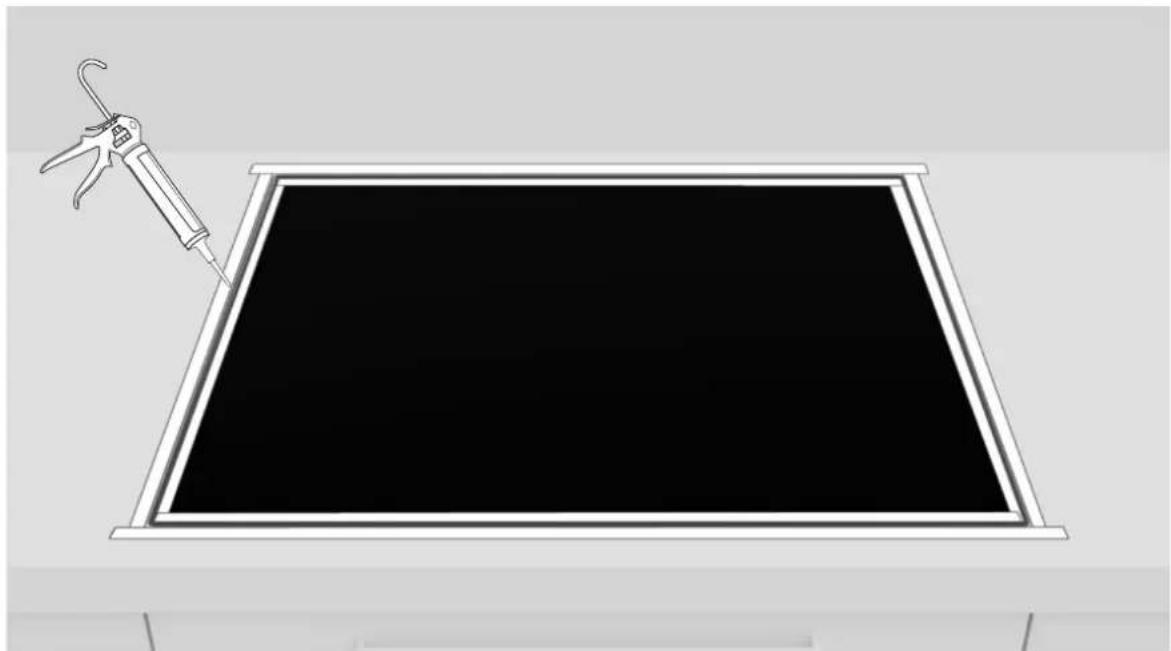

Applicare il silicone.

12

Rimuovere il silicone in effesso;

13

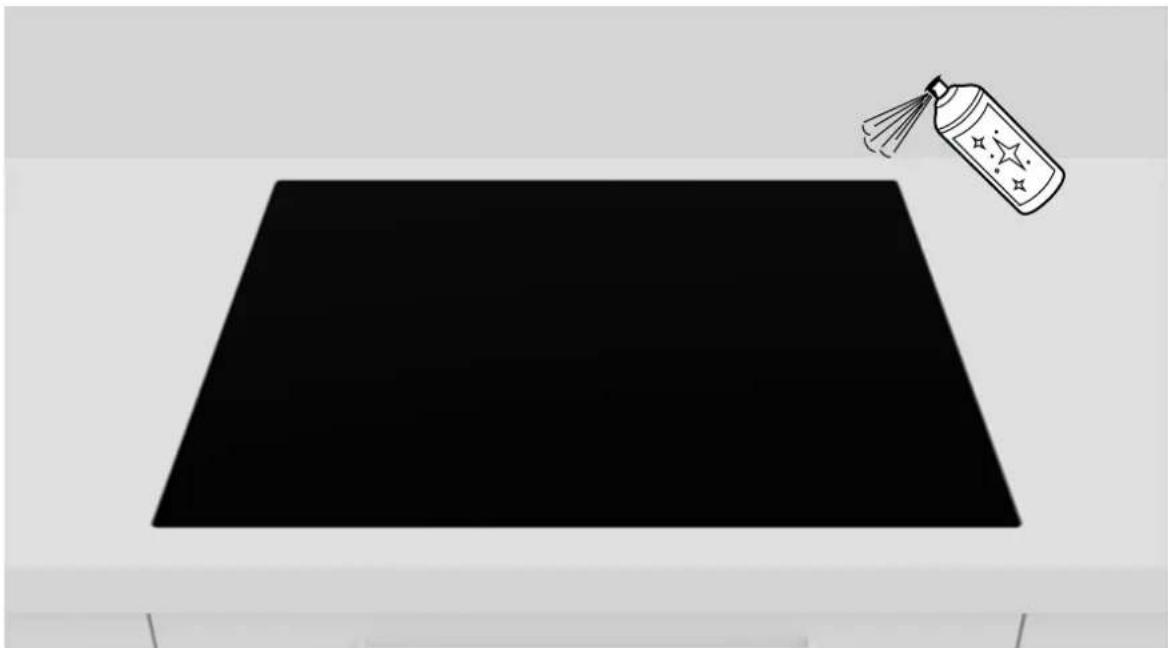

Rimuovere il nastro e pulire i bordi;

Indicazioni d'installazione

24 h

14

Attendere 24 ore prima di procedere con la prima accensione;

10 Consegna all'utente

A conclusione dell'installazione:

• Informare l'utente circa le funzioni essenziali;
• Informare l'utente su tutti gli aspetti rilevanti per la sicurezza dell'uso e della mani-polazione;
• Consegnare all'utente gli accessori e le istruzioni per l'uso e il montaggio da conservare con cura.

Al termine dell'installazione, rimuovere la pellicola protettiva, il nastro e tutti gli altri materiali da imballaggio.

AVVERTENZA: Il prodotto richiede una adeguata ventilazione per un funzionamento normale. Non ostruire per alcun motivo le aperture di ventilazione.

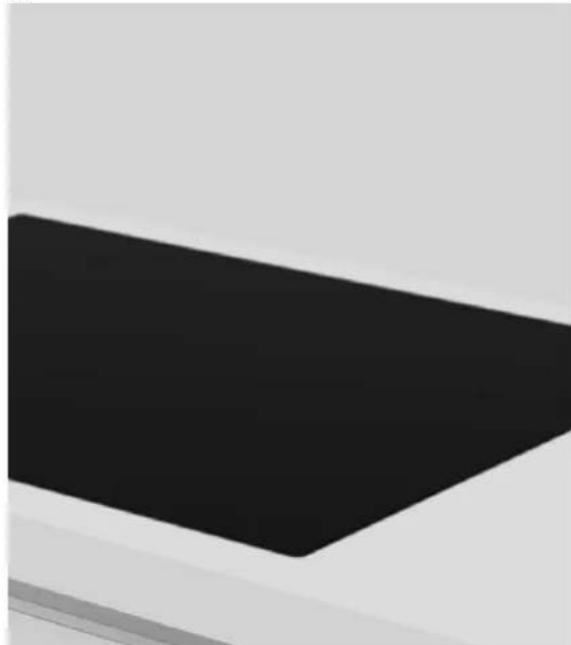

NOTA: L'aspetto effettivo del prodotto dipende dal modello scelto.

11 Prima messa in funzione

Al primo utilizzato del prodotto, il piano cottura è impostato sulla massima potenza raggiungibile. Utilizzando la funzione di gestione della potenza, è possibile scegliere diversi limiti di potenza in base alla rete di distribuzione domestica.

Come impostare la gestione della potenza

É possibile impostare un livello di assorbimento di potenza massimo per il piano cottura a induzione, scegliendo tra diversi intervalli di potenza.

I piani cottura a induzione sono in grado di limitare automaticamente la potenza per evitare il rischio di sovraccarichi.

Per attivare la funzione di gestione energetica:

Accendere il piano cottura, quando premere contemporaneamente ①e ⑩
L'indicatore del timer visualizzera "P8", ovvero il livello di potenza 8. La modalità predefinita è 7,4 kW.

Per scegliere un altro livello

Scorrere a sinistra e a destra il cursore per modificare il livello di gestione della potenza;
- Esistono 8 livelli di potenza, da "P1" a "P8". Il livello è visualizzato dall'indicatore del timer:

P1 P2 P3 P4 P5 P6 P7 P8
2 kW 2,5	kW 3 kW 3,5	kW 4,5 kW 5,5	kW 6,8 kW 7,4 kW

Smontaggio del prodotto

• Scollegare il prodotto alla rete elettrica;
• Sollevare leggermente il prodotto ed estrarlo completeness;
• Questo prodotto non rovina il mobile, il quale potrè essere utilizzatoanche con un nuovo elettrodomestico.

VITEJTE

9.1 Svarigi bridinajumi

Nonemiet iespejamas skerslistes, kas atrodas darba virmas atveres zona;
Lai pasargatu no mitruma un škidruma infrilacrijas, visam piegrieztajam vircmam jabut blivetam ar piemerotu produktu;
Produktam jabut precizi horizontala limeni;
Pirms uzstadiisan paibaudiet, vai plits virmas blive ir pareizi novietota (att. 1).

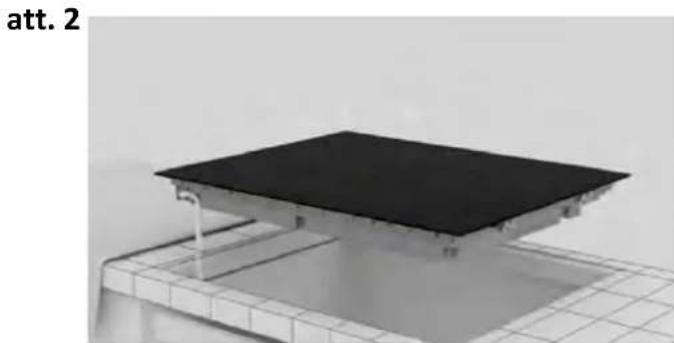

• Plits virsmas atbalsta virsmai jabut pilnigi gludai, lai ta vienmeregiti balstitos, un uzklata blive varetu garantet pietiekamu blivejumu (att. 2).

• Nefiksejiet plits virsmu, izmantojot silikonu vai kadu citu limi! Sis stiprinajums sabojatu produktu, ja to naktos janoem (att. 3).

9.2 Uzstadisana soli pa solim

Zem atteliem ir redzami produktu uzstadisanas soji.

Instalacaorentea superficieda bancada

11 Prima punere in functiune
