KASUTUSJUHEND HAIFB54IRCS HAIER

Käesolev paigaldusjuhend on mõeldud kõogitootjatele, kes neid tooteid vastu võtavad. Ohutuse tagamiseks ja parimate tulemuste saamiseks lugege see juhend hoolikalt LABi, kaasa arvatud ohutusjuhised, ja hoidke see alles edaspidiseks kasutamiseks. Enne paigaldamist pange tāhele seerianumbrit, sest seda võib remondi korral vaja minna. Enne kasutamist kontrollige, et transportimisel ei esineks kahjustusi, ja konsulteeriige kahtluse korral tehnikuga. Hoidke kõiki pakkematerjale alati lastest ohutus kauguses.

Märkus. Toote kasutusjuhendis sisalduvad omadused, pildid ja tarvikud vöivad erineda olenevalt ostetud mudelist.

indeks

1 Paigaldamise ohutushoiatused Ik 2
2 Kuhu toodet paigutada Ik 3

2.1 Veel nōuandeid

3 Pliidplaadi mõotmed lk 4-9

3.1 Laius 60
3.2 Laius 65
3.3 Laius 80

4 Paigaldustööristad Ik 10

4.1 Standardne paigaldus
4.2 Paigaldamine toöppinnaga samal tasapinnal

6 Mööbel ja ventilatsioon Ik 12-13

6.1 Laius 60-65-80 ahju alusel
6.2 Laius 60-65-80 sahtitega alusel
6.3 Laius 60-65-80 riulitega alusel
6.4 Ülemised paksused

8.1 Ohutushoiatused
8.2 Juhised
8.3 Veel nouandeid
8.4 Ühendusskeeem

9 Paigaldusjuhised lk 24-31

9.1 Hoiatused
9.2 Samm-sammuline paigaldus

10 Tarne kasutajale lk 32
11 Esimene kasutuselevott lk 32
12 Toote demonteerimine lk 32

Enne toote kokkupanekut järgige neid juhiseid.

Teie turvalisus on meile vaga oluline. Lugege see teave enne ahju kasutamist hoolikalt labi;

• Paigaldamise peab LABi viima kvalifitseritud tehnik,kes peab teadma ja jargima paigaldusriigis kehtivaid seadusi ja tootja juhiseid.
• Kui tootja abi on vajalik ebaõigest paigaldusest tulenevate rikete körvaldamiseks, siis garantii sellist abi ei kata.
• Enne seadme kasutamist eemaldage pakkematerialjal.
• Pärast toote lahtipakkimist kontrollige, et see ei oleks kahjustatud ja probleemide korral vötke enne paigaldamist ühendust teeninduskeskusega ja aritye ühendage seda vooluvörku.
• Kahjustatud toode võib olla lühise, elektrilögi, tulekahju põhimõtte ja muude ohtude põhjuseks.
• Kontrollige, kas pakendis on lisatarvikuid või lisamaterjale (ümbrikud kruvidega, dokumendid, brošüürid jne), ja kui on, siis eemaldage ja ladustage need.
• Toodet saab asetada toöpinna peale või Sellega tasa.
• Enne seadme paigaldamist veenduge, et ventilatsion on piisav, et voimaldada korrektset vardske ohu ringlust, mis on vajalik sisemiste componentide jahutamiseks ja kaitsmiseks. Soltuvalt paigutuse tüubist sehke joonistel margitud avad. Kinnitage plidiplaat alati kapi kulge seadmega kaasasolevate klambrite/kruvidega.
• Plidiplaadi kasutamine nimisagedustel ei nõua täiendavaid sekkumisi ega paigaldusi.
• Kui tootja abi on vajalik ebaõigest paigaldusest tingitud rikete körvaldamiseks, siis garantii sellist abi ei kata. Järgige kvalitseeritud tõotajatele moeldud paigaldusjuhiseid.
• Vale paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta selliste kahjustuste või vigastuste eest;
• Ohutu kasutamine on tagatud ainult siis, kui paigaldamine on tehtud öigesti vastavalt käesolevatele juhistele. Vale kokkupanekust tingitud kahjustuste korral vastutab toote paigaldanud isik.
  Paigaldamise ajal ei tohi seadet vooluvorku uhendada.
• Lõikevigastuste vältimiseks on soovitatav paigaldamise ajal kanda kaitsekindaid.
• Garantii ei kata ebaöigest paigaldusest tingitud kahjustusi;
• Vale paigalduse, seadme rikkumise ja nõuetele mittevastava ühendamise korral kaotab tootegarantii kehtivuse.
  Veenduge, et toote toitejuhe ei oleks paarst paigaldamist kergesti ligipäasetav.
• Pärast kokkupanekut ei tohi toitejuhe puutuda kokku kögi componentide liikuvate osadega (nt sahtliga) ega olla mehaanilise koormuse all.

See toode vajab kasutamise ajal pidevat ventilatsiooni. Arge katke ohuvasid.
Toote tarnimisel loppkasutajale peab tehnik veenduma, et see on oigesti paigaldatud.

Paigaldage toode ja kasutage seda suletud, kaetud, kuivas ja hasti ventileeritud keskkonnas.
- Arge paigaldage toodet avatud keskkonda, mis puutub kokku atmsofärä mijuritega.
See toode on moeldud kasutamiseks kuni 2000 meetri korgusel merepinnast.
Paigaldage toode pistikupesa lahedale.
- Kasutage toodet ainult siis, kui see on suvendisse paigaldatud, vastasel juhul on oht vigastuste ja päikesepöletuse tekkeks.
- Arge paigaldage pliidplaati jahutamata ahju, kuivati, nõudepesumasina ega külmkapi kohale. Samuti soovitame välṭida paigaldamist pesumasina kohale. Pliidplaati on lubatud paigaldada jahutatud ahju kohale.

2.1 Veelnõuandeid

• Kujundage toöpind tãpselt, kasutades vajalikke toöriistu sõltuvalt lõigatavast materjalist. Lõikeppinnad peavad olema tihendatud või muul viisil niiskuskindlad.
• Toöpind peab olema kujundatud vastavalt selles juhendis toodud skeemidele. Kūpsetuspind peab olema ideaalses horisontaalasendis. Veenduge, et toiduvalmistamispinna all olev tihend, kui see on olemas, on ðigesti paigutatud.
• Plidiplaadi ja toöpinna kahjustamise vältimiseks kasutage paigaldamise ajal pehmet lappi.

HOIATUS! Tulekahju ja kahju tekkimise oht lahtise leegi tottu. Hoidke lahtised leegid (nt kuunal) tootest eemal.

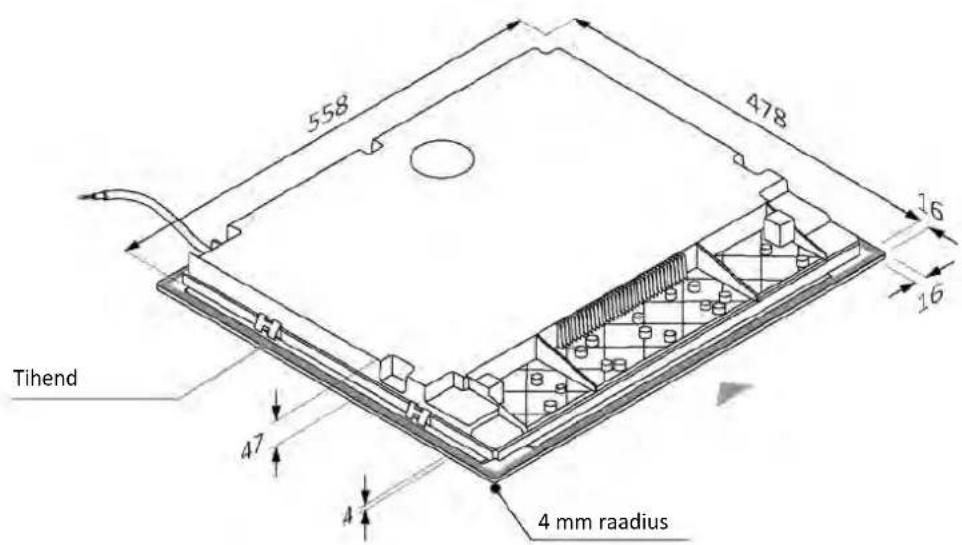

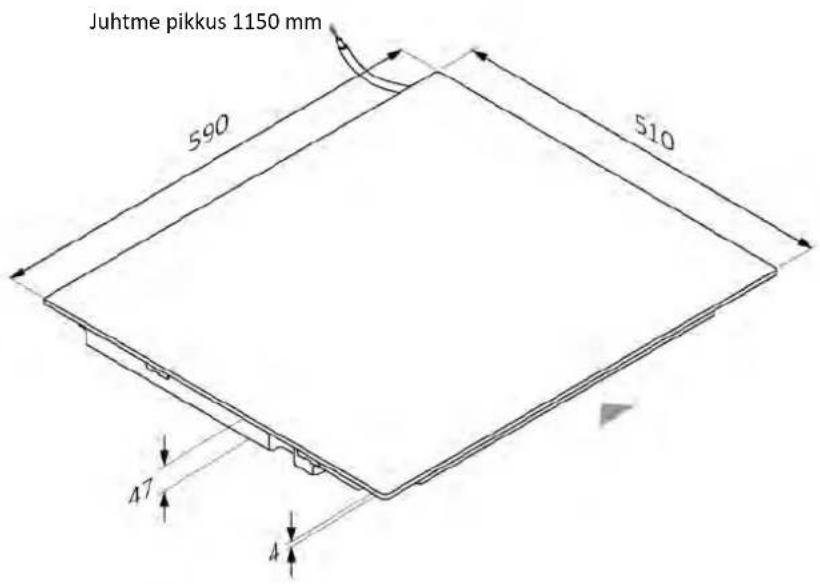

3.1 Laius 60

Mööttmed mm

Ulemine aksonomeitriline vaade

Alumine aksonomeetriline vaade

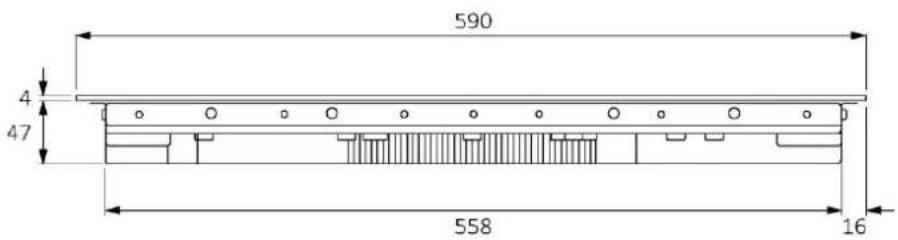

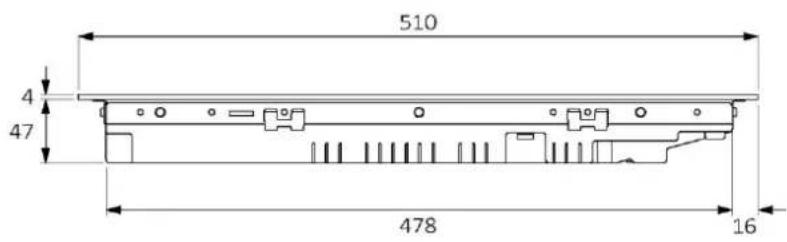

3.1 Laius 60

Mööttmed mm

Eestvaade

Külgvaade

tootekoodid

HAIF64DCS

HAMT68IRB1S

HAMT66IRCS

HAIF64IRB1S

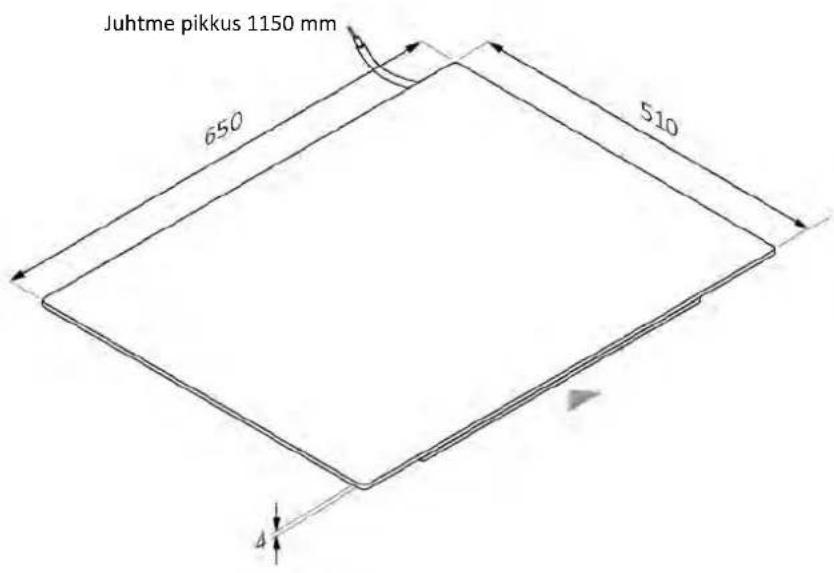

3.2 Laius 65

Mööttmed mm

Ulemine aksonomeetriline vaade

Alumine aksonomeetriline vaade

3.2 Laius 65

Mööttmed mm

Eestvaade
Külgvaade

tootekooodid

HAIFB54IRCS

HAIFB531RCS

HAMTB56IRB1S

HA2MTB58IRB1S

HAMTB56IWCS

HAIFB54IWCS

HAIFB54CIRS

HA2MTB58IWB1S

HAIFB64TFTCS

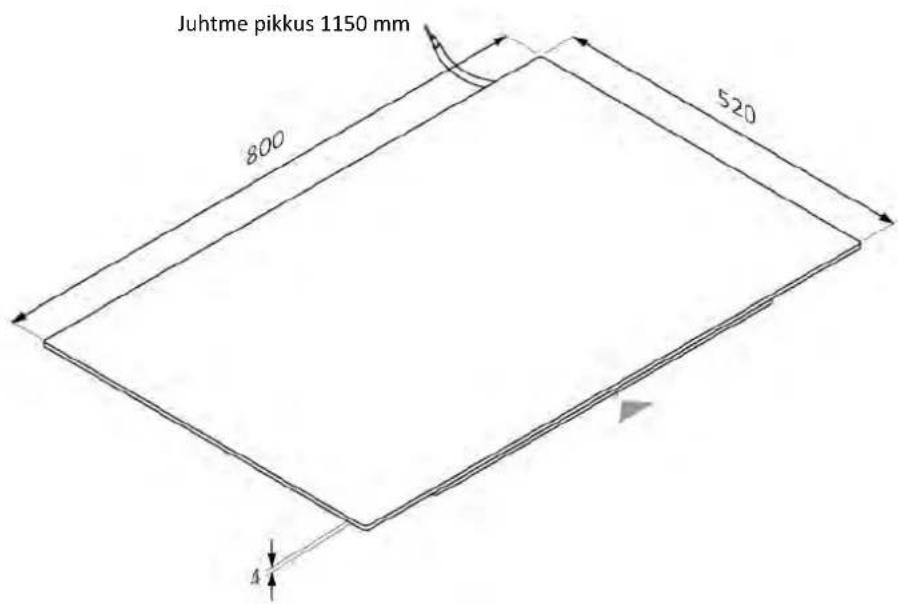

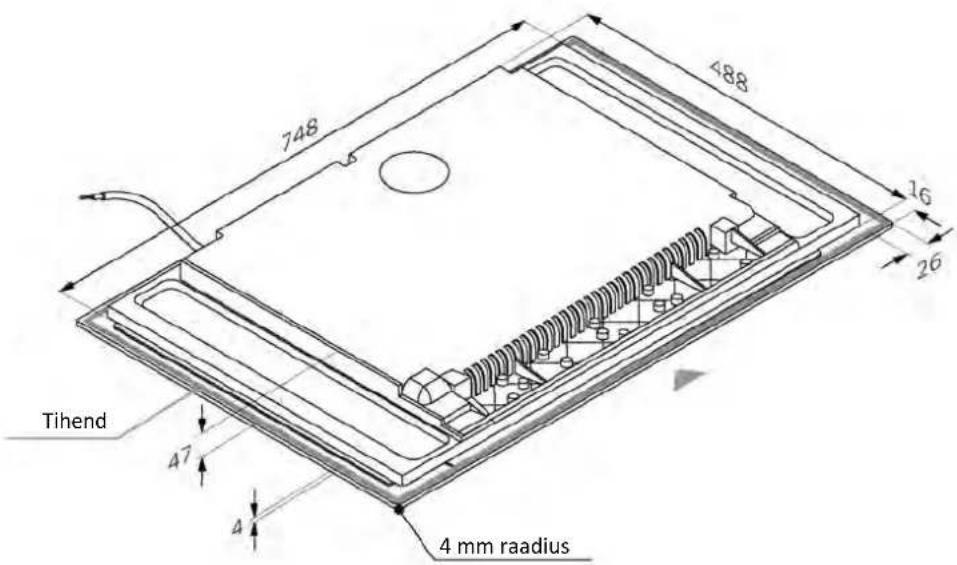

3.3 Laius 80

Möotmed mm

Ulemine aksonomeetriline vaade

Alumine aksonomeitriline vaade

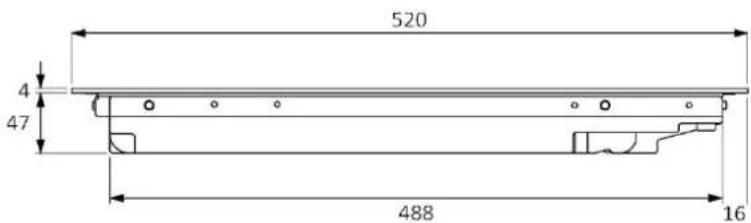

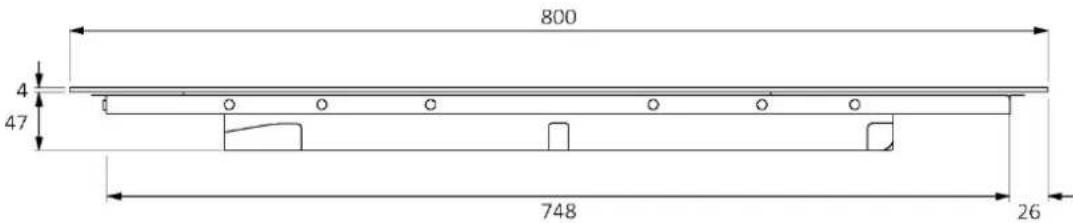

3.3 Laius 80

Mööttmed mm

Eestvaade
Külgvaade

tootekooodid

HAMTB86IRCS

HAMTB86IWCS

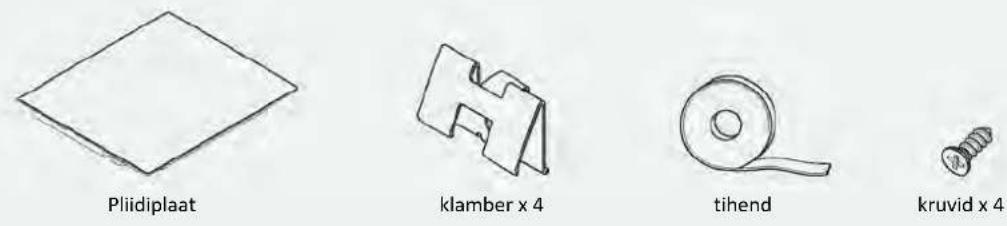

4.1 Standardne paigaldus

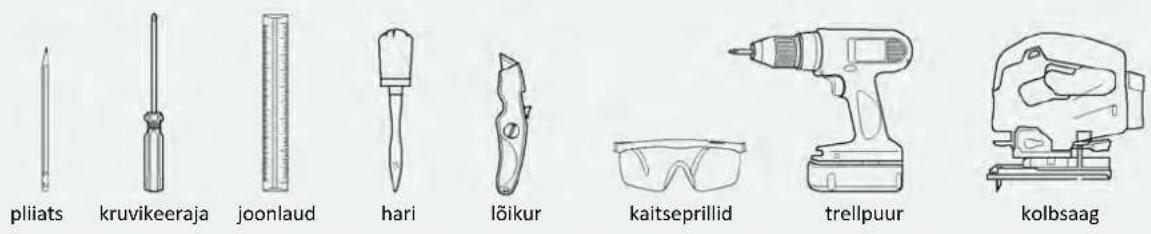

Vajalikud tööristad

Tootega kaasasolevad tööristad

4.2 Paigaldamine toöpinnaga samal tasapinnal

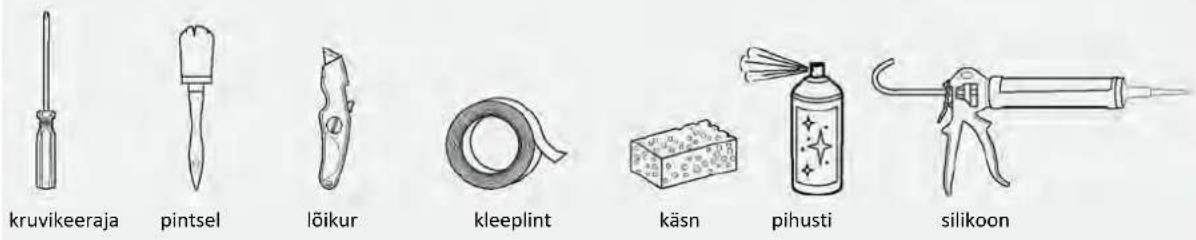

Vajalikud töriistad

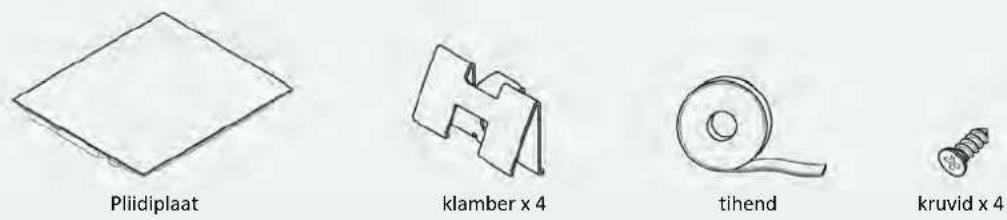

Tootega kaasasolevad toöriistad

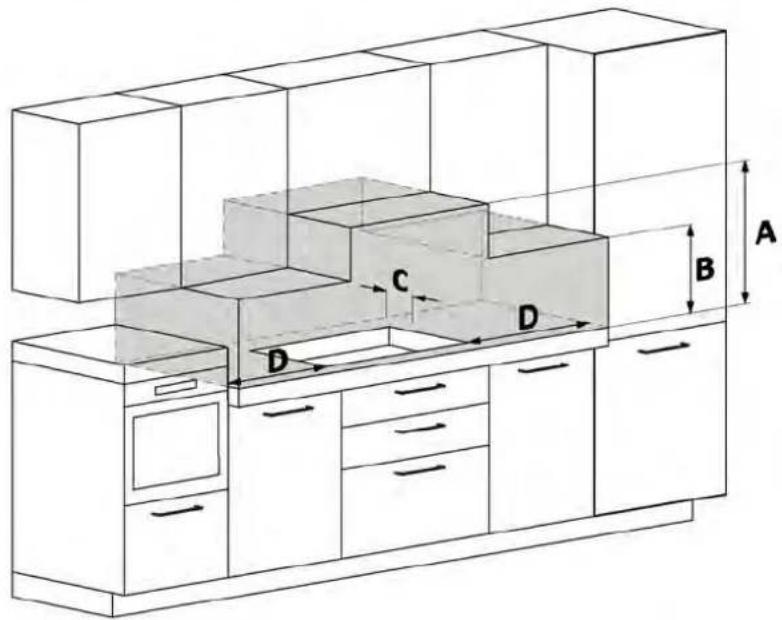

5.1 Ettevaatusabinoud

Ohutuse osas vastab see toode praegu kehtivatele eeskirjadele.
- Hoidke mööblist külgmist ohutuskaugust (D). Mööbli külgkatted peavad olemakuumakindlast materjalist.
- Pliidplaadi ja mööbli või sisseehitatud seadmete vaheline kaugus peab olema selline, mis tagab piisava ventilatsiooni ja piisava öhuväjalaske.
- Minimaalne kaugus plidiplaadi ja kooigi tagapaneeli/-seina vahel peab olemayahemalt 35~mm
Minimaalne kaugus pliidi ja pliidikubu vahel söltub pliidikubu mudelist.
- Pliidplaadi ja seinaseadmete vahekauguse puhul peab arvestama mahukate esemete (potid, kulbid jne) olemasolu ja nende kasutamist.
- Plidiplaadi all oleval alal peab olema vahemalt 10 mm vahemaa plidiplaadi enda ja mis tahes muu objekti vahel, arvestades, et viimast vioib mojutada kasutamise ajal tekkiv soojis.
Toote ventileerimiseks järgige selles juhendis toodud juhiseid.
Kui toode on paigaldatud ahju kohale, tutvuge ka ahju paigaldusjuhendiga.

A Soovitame vahemalt 650 mm kaugust, kuid vaadake pliidikubu kasutusjuhendit.
B Jalgige, et pottide, kulpide ja muude esemete kasitsemiseks jaks piisavalt ruumi.
C 35mm kaugusel paigaldatabavast avausest tagapaneelini/-seinani.
D 35mm :plidiplaat L60

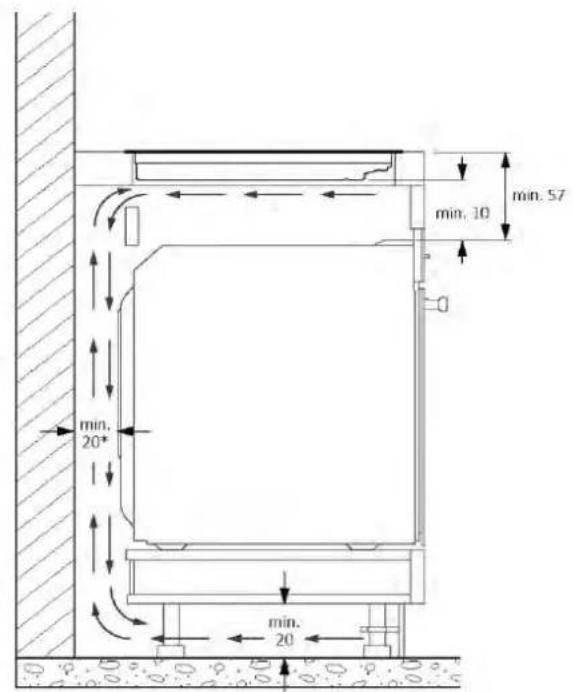

6.1 Laius 60-65-80 ahju alusel

*Plidiplaadiga seotud tāhis.
Teavet ahju kohta vaadake spetsiaalsest paigaldusjuhendist.

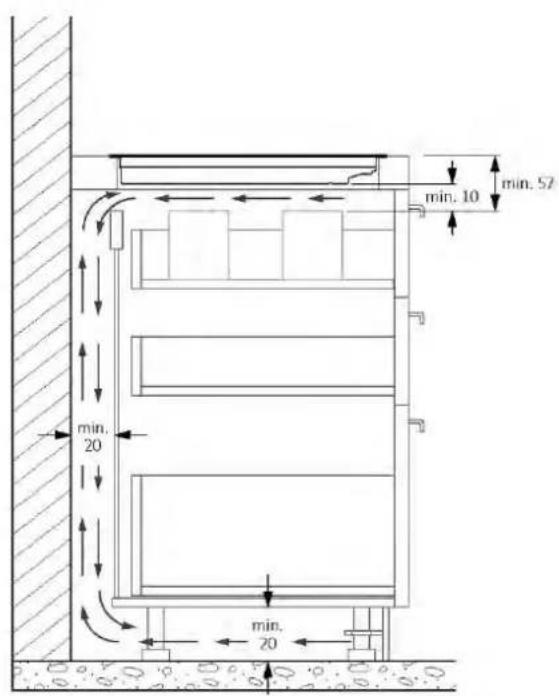

6.2 Laius 60-65-80 sahtlitega alusel

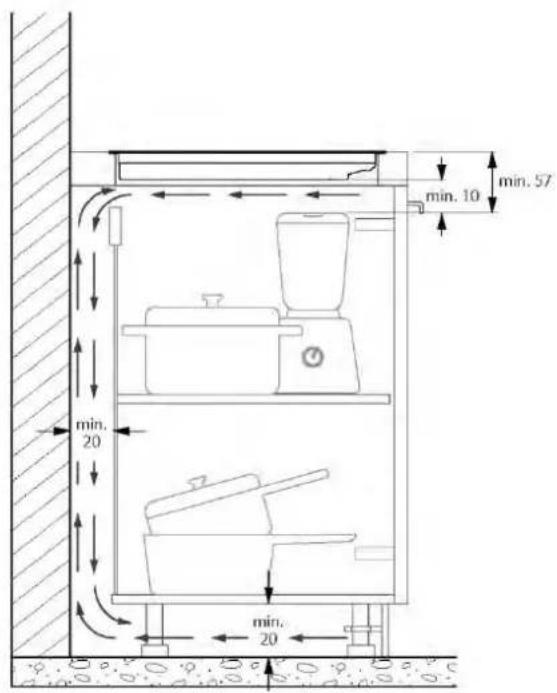

6.3 Laius 60-65-80 riulitega alusel

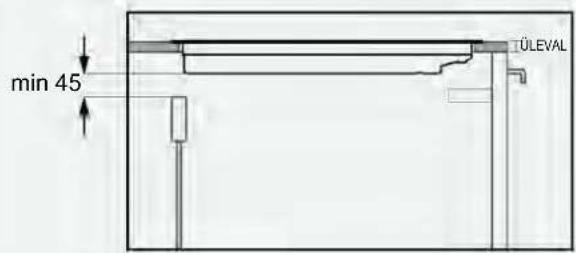

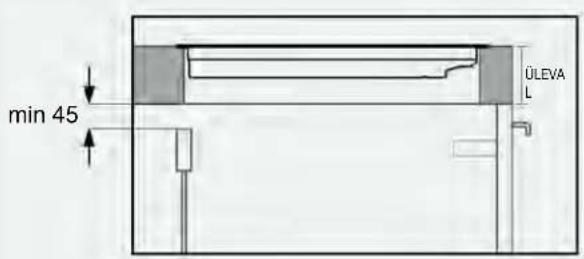

6.4 Ülemised paksused

Paksu ülaosaga mööbel: vahemalt 45 mm suurune tagumine avaus ülaosa ja tagumise uhendusluli vahel.

Vähendatud paksusega möbel:
vahemalt 45 mm suurune tagumine
avaus plidiplaadi ja tagumise
ühendusluli vahel.

7 Paigaldusmõötmed

Köögi toöpind peab olema kujundatud vastavlt järgmistele skeemidele:
- Möbi tagumisel osal peavad olema avad, järgige järgmisie skeeme:

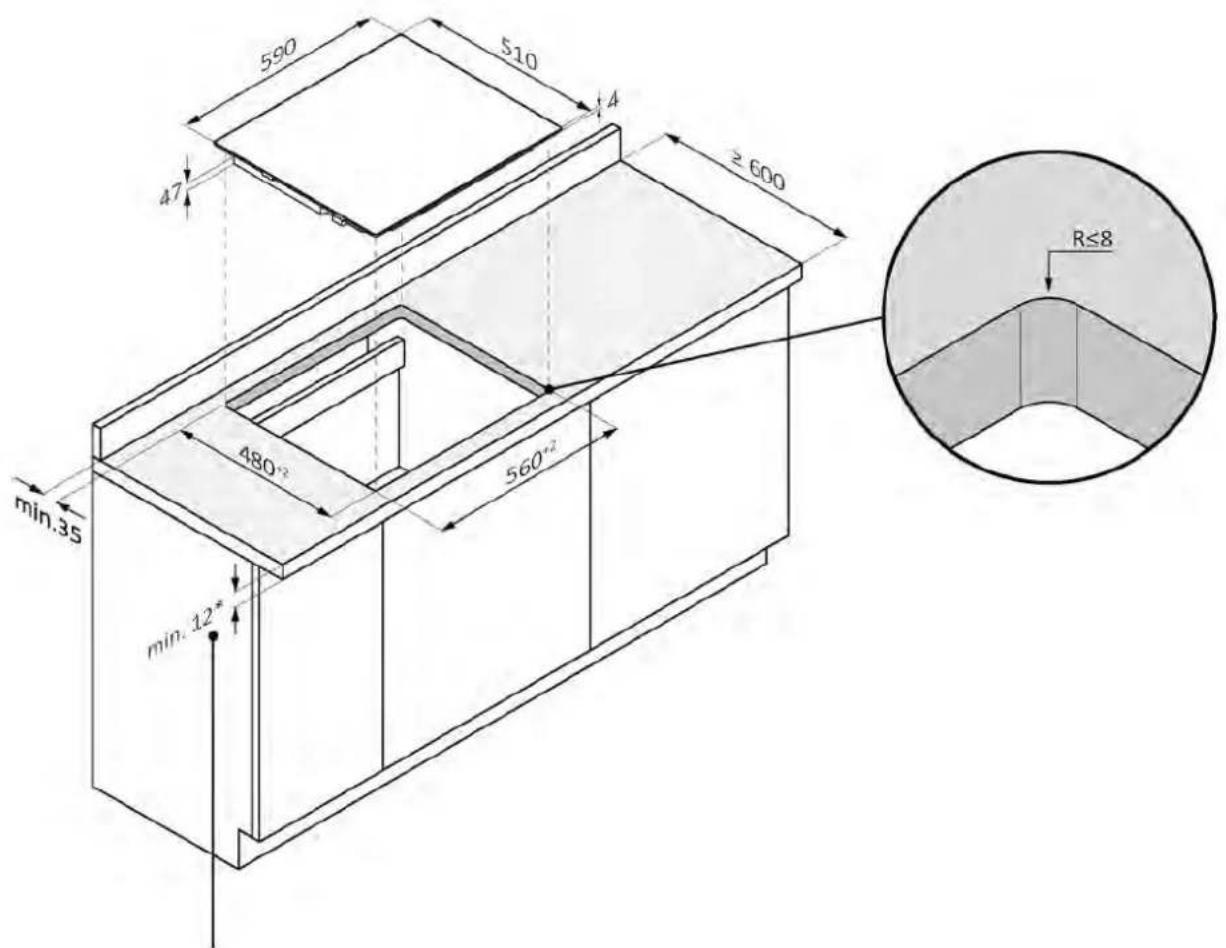

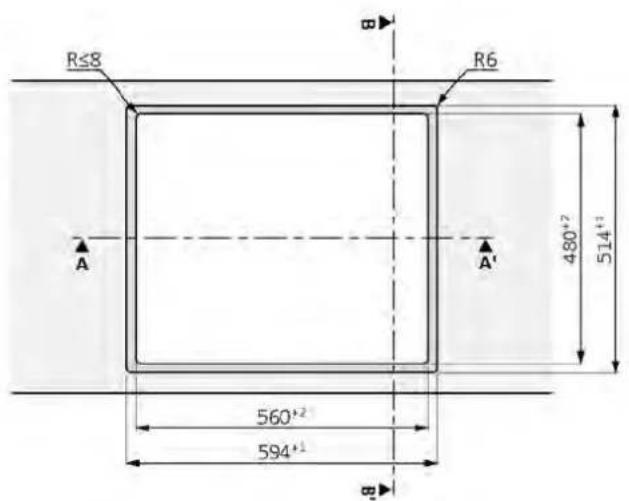

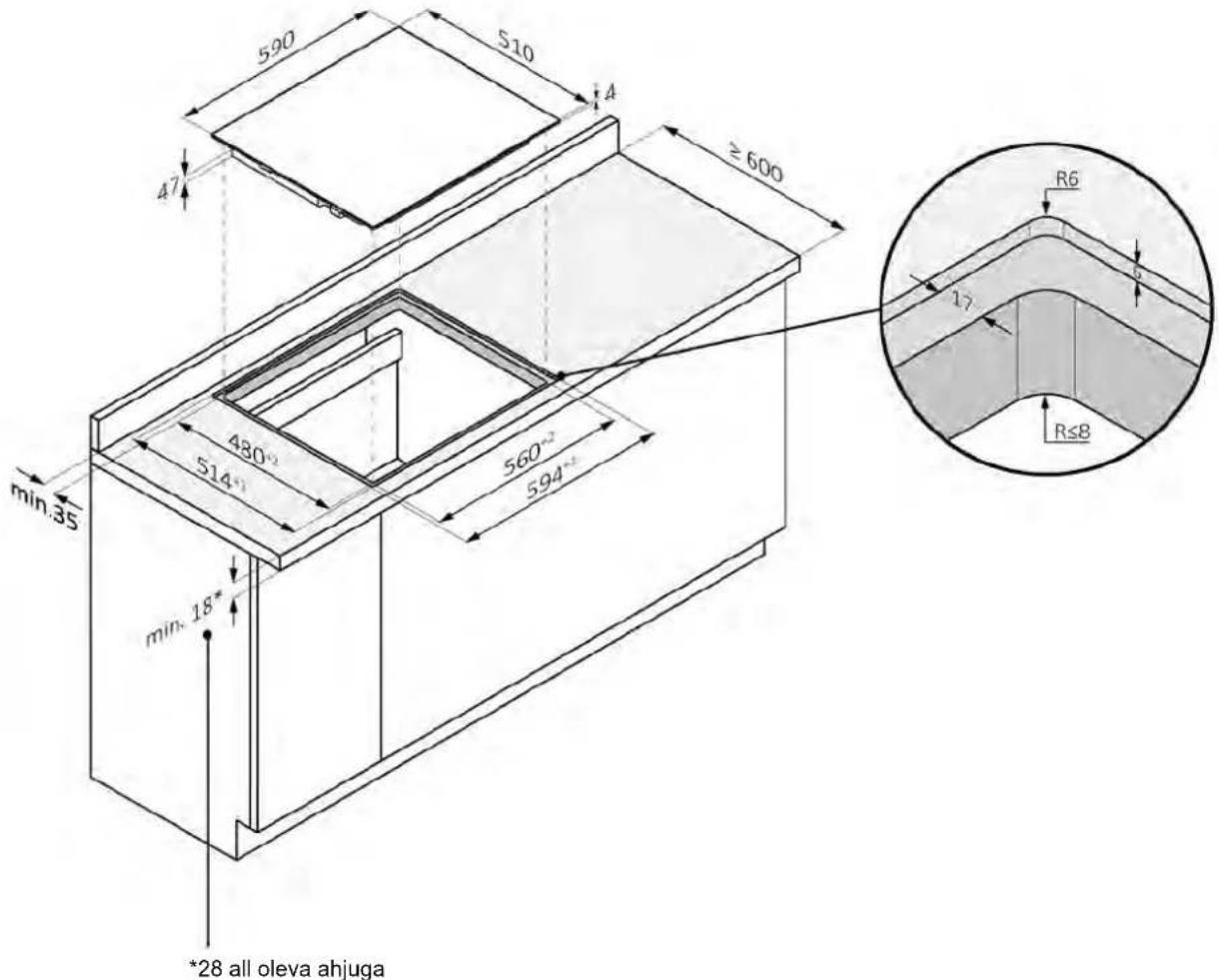

7.1 Pliidiplaat 60

standardpaigaldus

*28 all oleva ahjuga

7.1 Pliidiplaat 60

Paigaldamine toopinnaga samal tasapinnal

HOIATUS: ei ole saadaval lihvitud klaasiga toodete puhul.

Sektsoon A-A'

Sektsoon B-B'

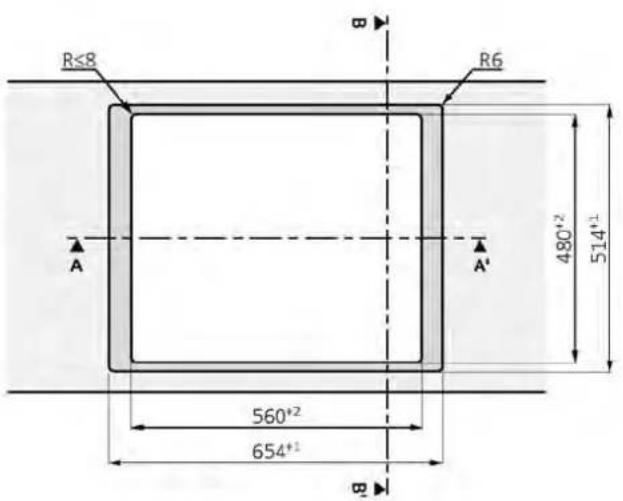

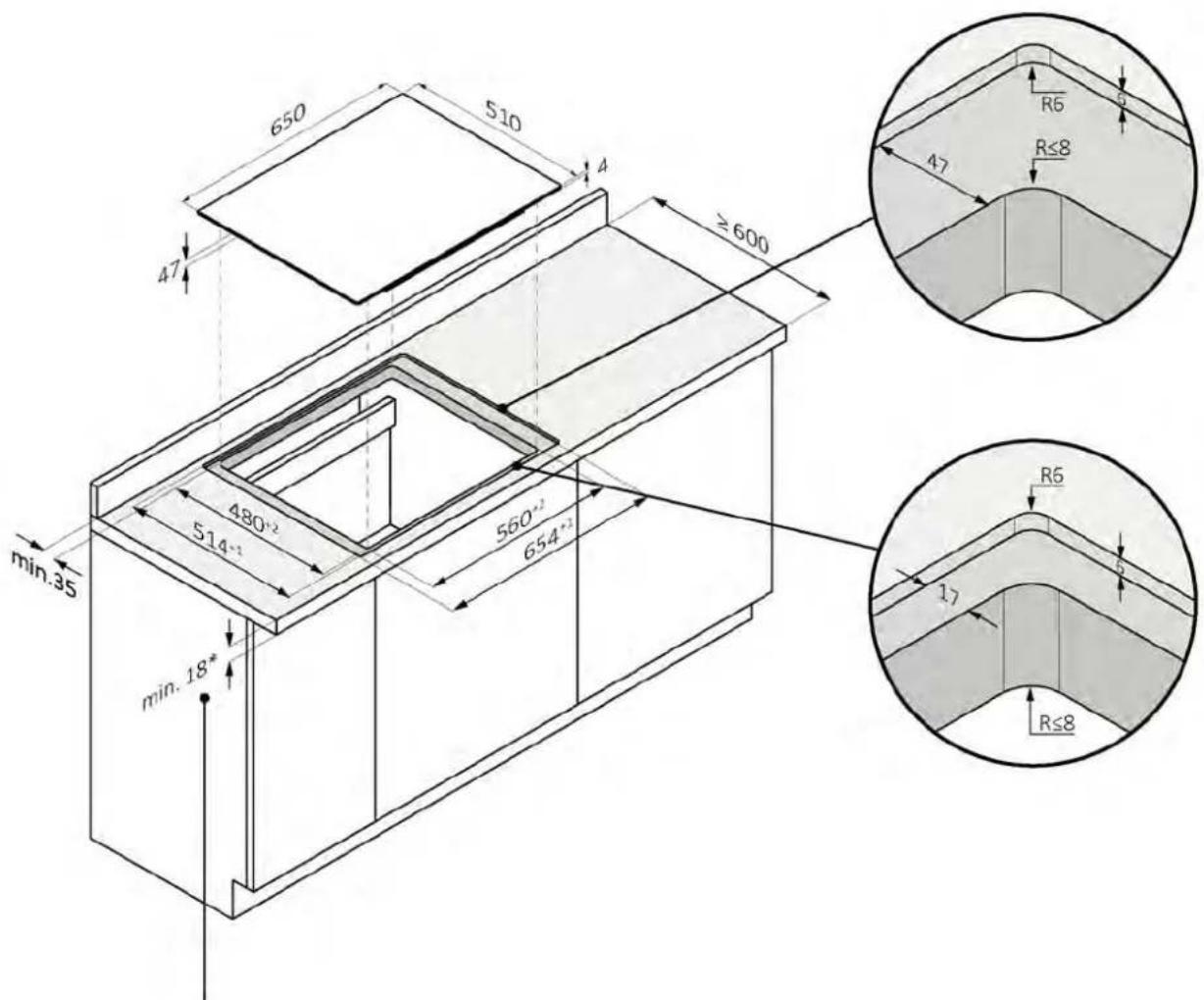

7.2 Pliidiplaat 65

standardpaigaldus

7.2 Pliidiplaat 65

Paigaldamine toopinnaga samal tasapinnal

HOIATUS: ei ole saadaval lihvitud klaasiga toodete puhul.

*34 all oleva ahjuga

Sektsoon A-A'

Sektsoon B-B'

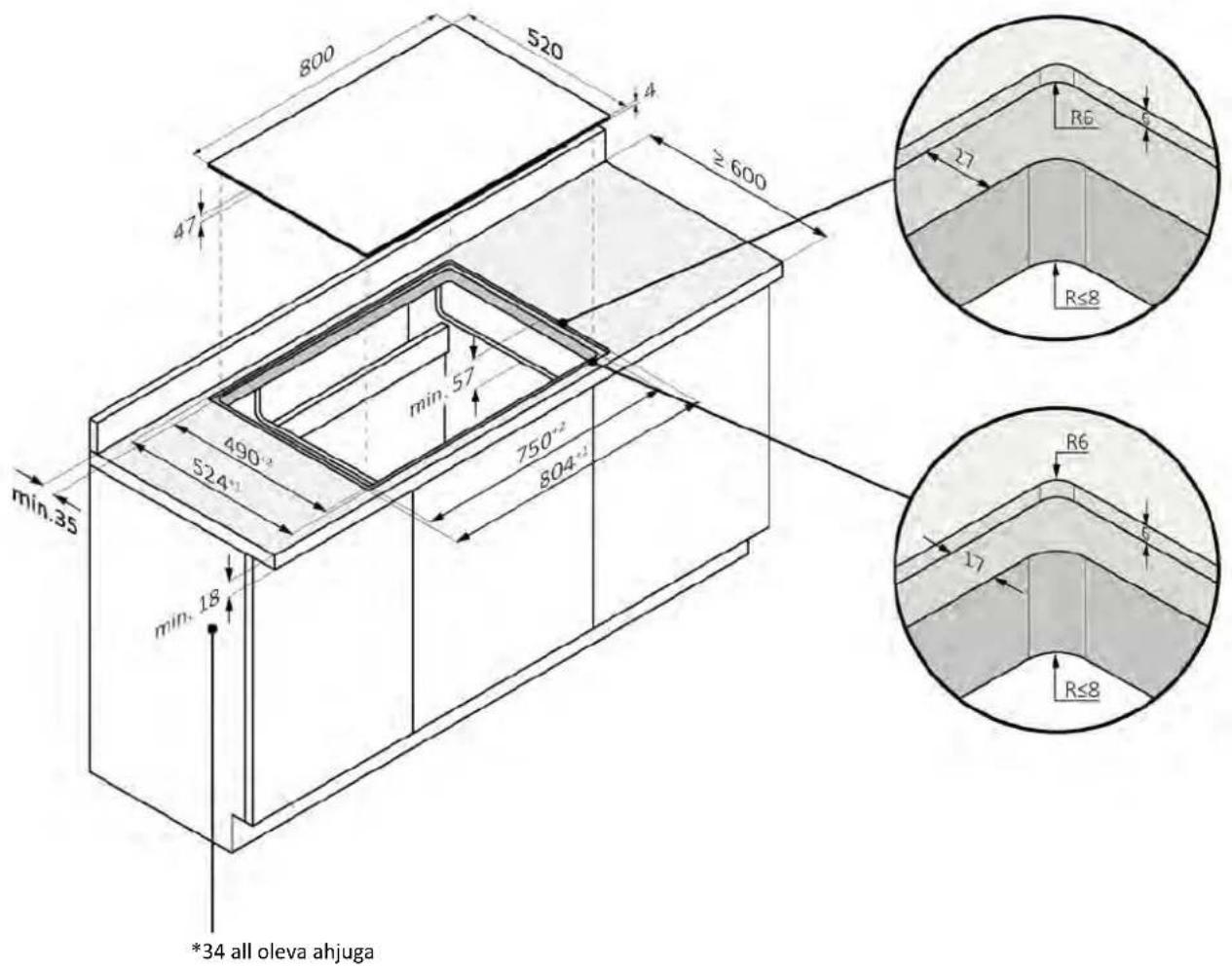

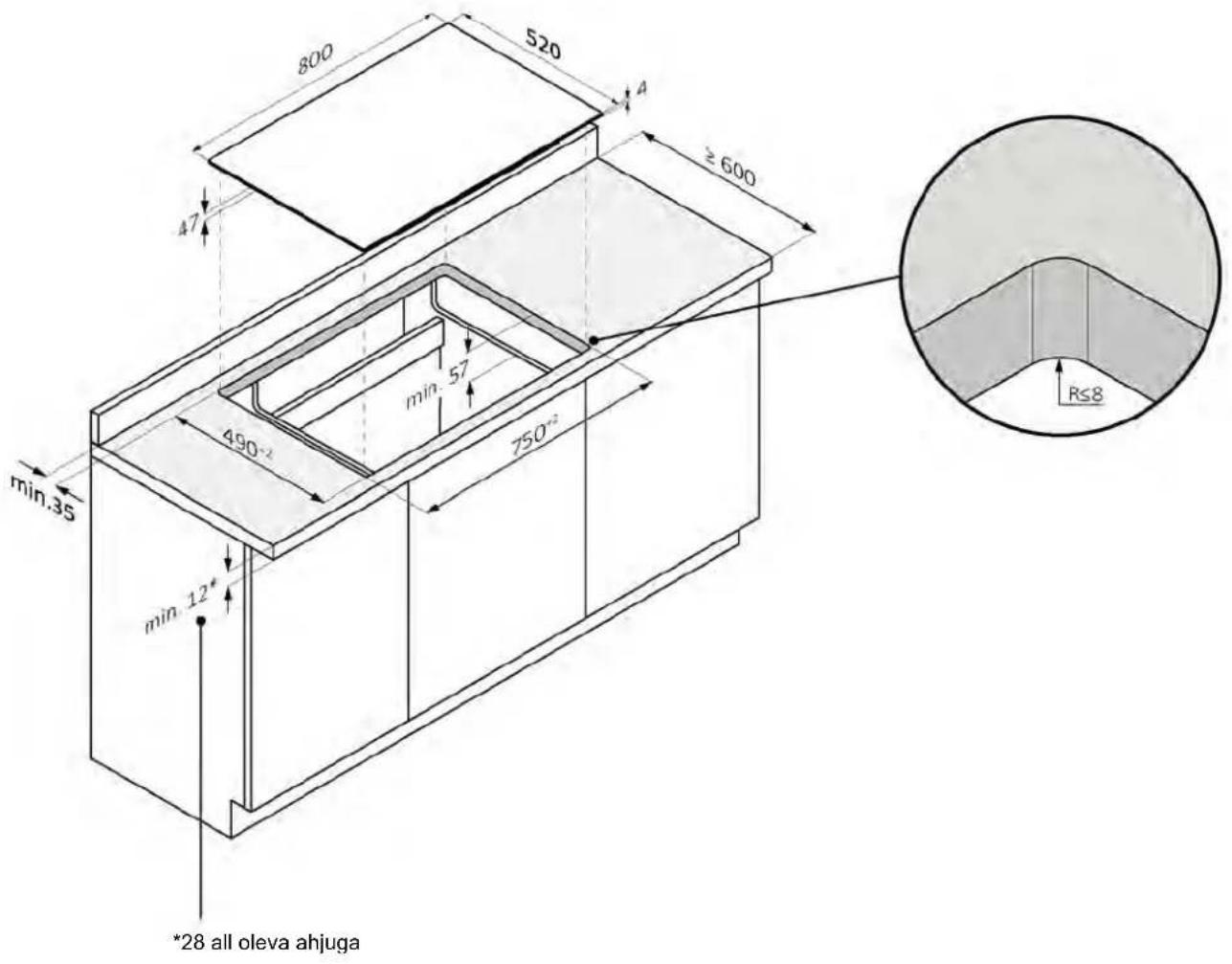

7.3 Pliidiplaat 80

standardpaigaldus

7.1 Pliidiplaat 80

Paigaldamine toöpinnaga samal tasapinnal

HOIATUS: ei ole saadaval lihvitud klaasiga toodete puhul.

8.1 Ohutushoiatused

Toote elektrühenduse ohutuks teostamiseks järgige järgmisi hoitusi.

• lgasugune valesti tehtud remont, paigaldamine ja hooldus vöib kasutajt tõsiselt ohustada.
• Tootja kinnitab, et ei vastuta otsese ega kaudse kahju eest, mis on pöhjustatud ebaõigest paigaldamisest, hooldusest voi remondist. Samuti ei vastuta ta maandustorustiku puudumisest voi katkestusest (nt elektrilök) pöhjustatud kahju eest.
  Laske plidiplaat elektrivorku ühendada ainult kvalitseeritud tehnikul, kes teab ja järgib kohaliku elektriettevõtte kohalikke eeskirju ja täiendavaid eeskirju.
  Toode kuulub I kaitseklassi ja vobtata ainult siis, kui see on varustatud maandusjuhiga.
  Toode peab paigaldamise ajal olemapeingvaba.
  Paigaldamise ajal arge asetage plidiplaadi pinnale metallesemeid, nt noad, kahvlid, lusikad ja kaaned, kuna see kuumeneb.
• Ühendage toode ainult kaasaleva juhtme abi.
  Toode peab olema ühendatud tipptasemel elektrisüsteemiga.
  Vale ühendusega tekitatud kahju korral on garantii tühine.
  Kui toitejuhe on kahjustatud, peab selle ohtude valtimiseks valja vahetama tootja, selle teenindaja voi korgelt kvalifitseeritud isikud.
• Uhendamine usaldusvärse maandussüsteemiga on hedavajalik ja kohustuslik.
  Seadet tohib paigaldada ja maandada ainult vastava kvalifikatsiooniga isik.
  Enne mis tahes toöde vöi hooldustööde tegemist ühendage seade vooluvörgust lahti.
  Seade tuleb ühendada vooluahelaga, mis sisaldab isolatsioonilulitit, mis tagab taieliku lahtiuhendamise toiteallikast.
  Kodust elektrisüsteemi tohib muuta ainult kvalitseeritud elektrik.
  Nende nõuannete eiramine võib põhjustada elektrilögi või surma.
• Plidiplaat tuleb uhendada toiteallikaga omnipolaarse lahtiuhendusseadme abil, mis tagab kontaktide eraldamise vastavalt III ülelaadimiskategooriale. Seade peab vastu pidama maksimaalsetele uhendatud koormustele ja vastama kehtivatele eeskirjadele.

ETTEVAATUST: termilise katkestusseadme juhuslikust lahtestamisest tingitud ohu valtimiseks ei tohi seadet toita valise lulitusseadmega, naiteks taimeriga, ega uhendada seda ahelasse, mida regulaarselt sisse ja valja lulitatakse.

Toitejuhe: seade on varustatud toitejuhtmega, mis tuleb ühendada koduvörku. Tuvastage erinevad ühendamisvoimalused, söltuvalt koduse toiteallika tuübist, vastavast diagrammist. Andmesildil on näidatud ka seadme lubatud ühenduspinge ja suhteline tarbitud vöimsus.

8.2 Juhised

Energiatarve

Vt toote andmesilti.

Soovitame kasutada automaatset differentsiaallulit (kaitseluliti), mille käivitusvool vastab kehtivatele standarditele.

Eraldusseadmed

Kui seda on vaja kasutada, tuleb ahi ühendada elektrivörguga omnipolaarse lahtiühendusseadme kaudu, mis tagab kontaktide eraldamise vastavalt lliigpinge kategoriocrale. Seade peab vastu pidama maksimaalsetele ühendatud koormustele ja vastama kehtivatele standarditele.

ETTEVAATUST: termilise katkestusseadme juhuslikust lahtestamisest tingitud ohu valtimiseks ei tohi seadet toita valse lulitusseadmega, naiteks tameriga, ega uhendada seda ahelasse, mida regulaarselt sisse ja valja lulitatakse. Toode ei ole moeldud kasutamiseks valse tameriga ega eraldi kaugjuhtimissüsteemiga.

Toitejuhe

Toode on varustatud toitejuhtmega, mis tuleb ühendada koduvörku.

Tehke kindlaks erinevad ühendamisvoimalused, söltuvalt koduse toiteallika tüübist, vastava diagrammi pöhjal. Andmesildil on näidatud ka seadme lubatud ühenduspinge ja suhteline tarbitud vöimsus.

Toitejuhtme vahetamine

Arge vahetage juhet ise. Vötke ühendust volitatud teeninduskeskusega.

Toitejuhe

Toode on varustatud toitejuhtmega, mis tuleb uhendada koduvörku.

Tehke kindlaks erinevad uhendamisvoimalused, soltuvalt koduse toiteallika tuubist, vastava diagrammi pohjal. Andmesildil on naidatud ka seadme lubatud uhenduspinge ja suhteline tarbitud voimsus.

Toitejuhtme vahetamine

Arge vahetage juhet ise. Vötke ühendust volitatud teeninduskeskusega.

8.3 Veel nõuandeid

Mis tahes seadme kasutamine eeldab mone järgneva pöhireegli järgimist.

• Arge tommake toitejuhtmest, et seadet toiteallikast lahti uhendada.
• Arge puudutage seadet mängade või niiskete käte või jalgadega;
• Üldiselt ei ole soovitatav kasutada adaptereid, mitut pistikupesa või pikendusi.
  Rikke ja/voi joudluse kadumise korral lulitage seade valja ja arge puudutage seda.

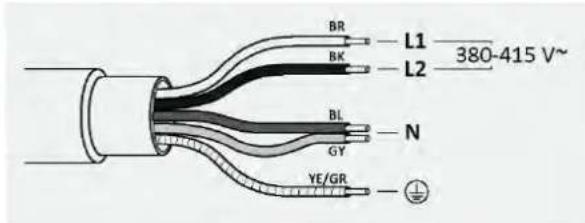

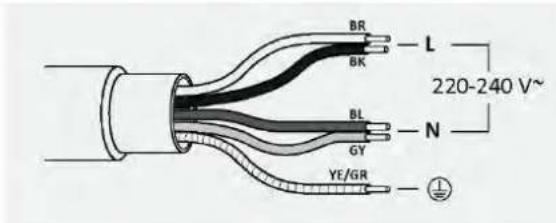

8.4 Ühendusskeem

Järgige kohalikke eeskirju ja kohaliku energiaettevötte taiendavaid eeskirju.

Seadme ühendamine

Jalgige plaadil olevaid uhendusandmeid.

Uhendage ainult vastavlt asjakohasele diagrammile:

BR: Pruun
BL:sinine
YE/GN: kollane ja roheline
BK: must
GY: hall

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

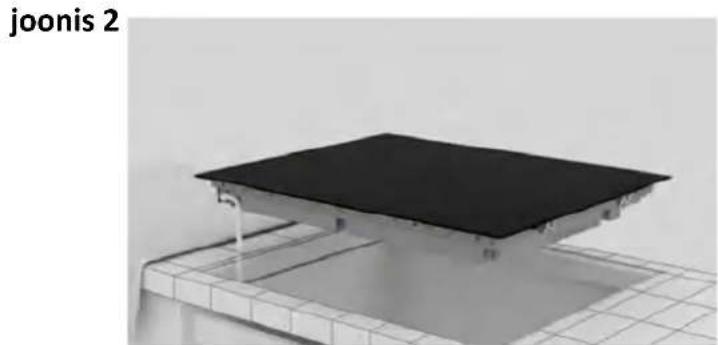

9.1 Olulised hoiatused

Eemaldage voimalikud pokiribad, mis asuvad toopinna avause piirkonnas.
- Niiskuse ja vedeliku infritratsiooni eest kaitsmiseks tuleb kõik lõigatud pinnad tihendada sobiva tootega.
Toode peab olema ideaalses horisontaalasendis.
Enne paigaldamist kontrollige, kas plidiplaadi tihend on oigesti paigutatud (joonis 1).

• Pliidi tugipind peab olemata täesti sile, nii et see toetub ühtlaselt ja paigaldatud tihend tagaks piisava tihenduse (joonis 2).

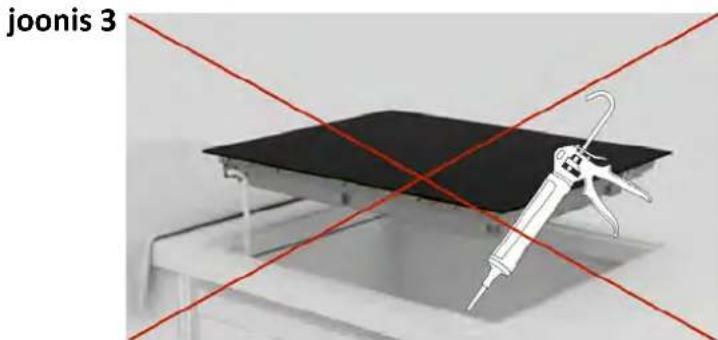

• Arge kinnitage plidiplaati silikooni voi muu liimiga! See kinnitus kahjustaks toodet, kui see oleks vaja lahti votta (joonis 3).

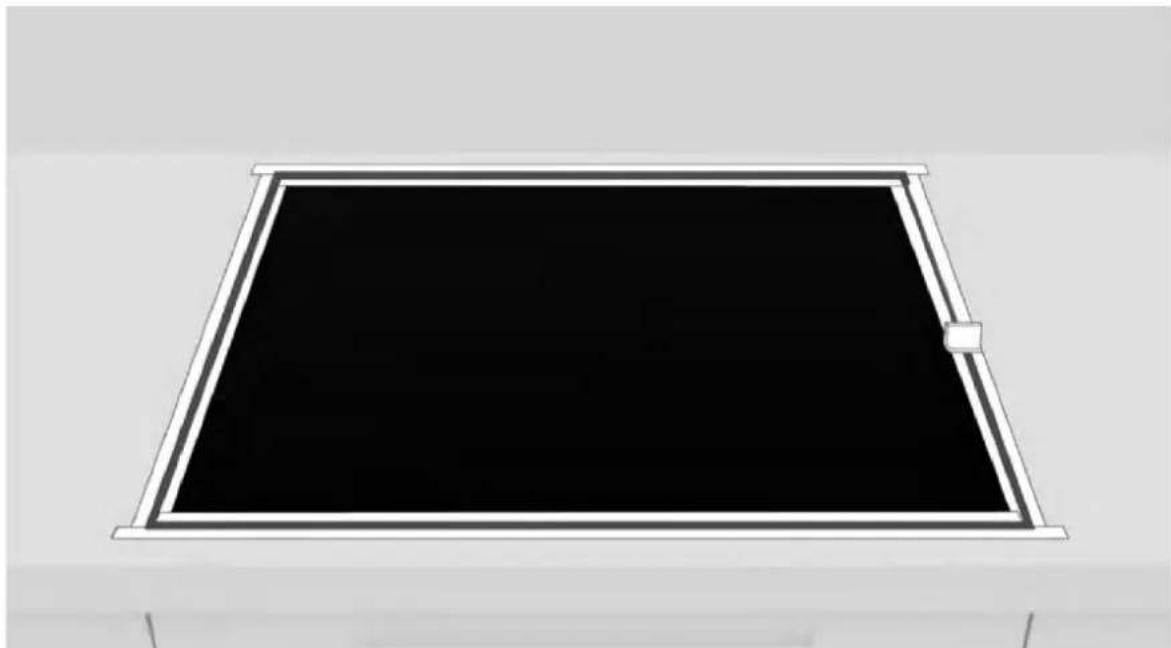

9.2 Samm-sammuline paigaldus

Piltide all on nāidatud toote paigaldamise etapid.

Standardpaigaldus

Toote paigaldamise video vaatamiseks skannige QR-kood

vöi klopsates järgmisel

Paigaldamine toöpinnaga samal tasapinnal

Toote paigaldamise video vaatamiseks skannige QR-kood

vöi klöpsates järgmisel

1

Kasutage kasutusjuhendi peatukis „Paigaldustööristad" loetletud tööristu. Laotage rii tootepakendi küljele, et plidiplaat sellele toetuits.

2

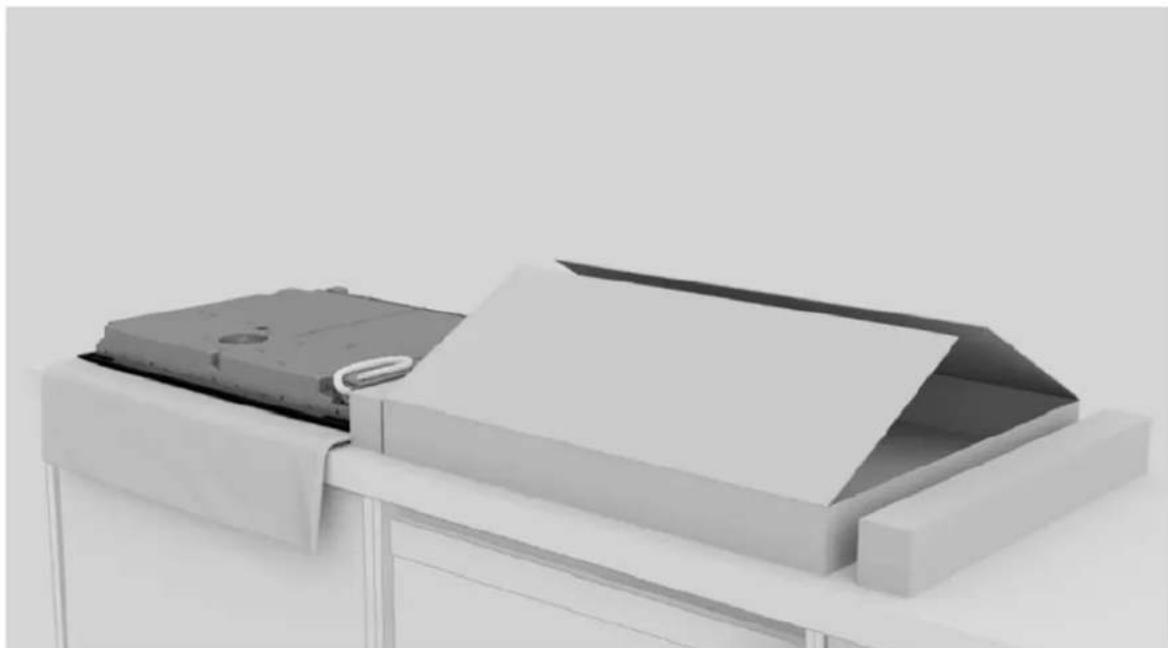

Kandke kindaid. Eemaldage pakend ja pakkematerjalid, jalgides, et see ei kahjustaks plidiplaadi klaasi.

3

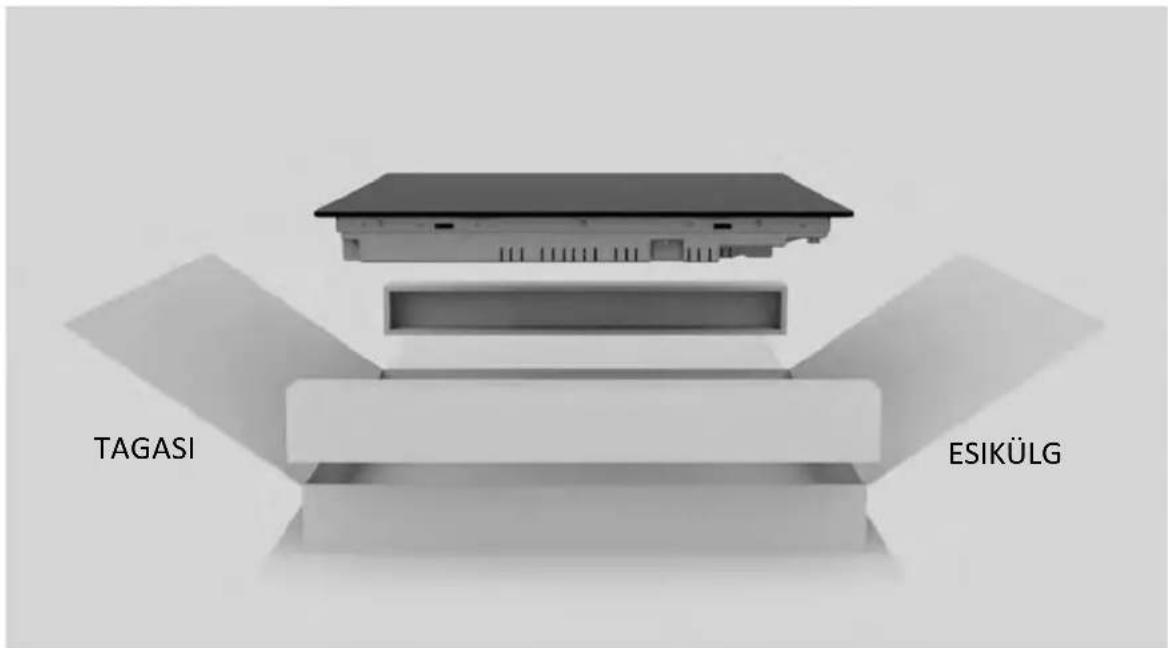

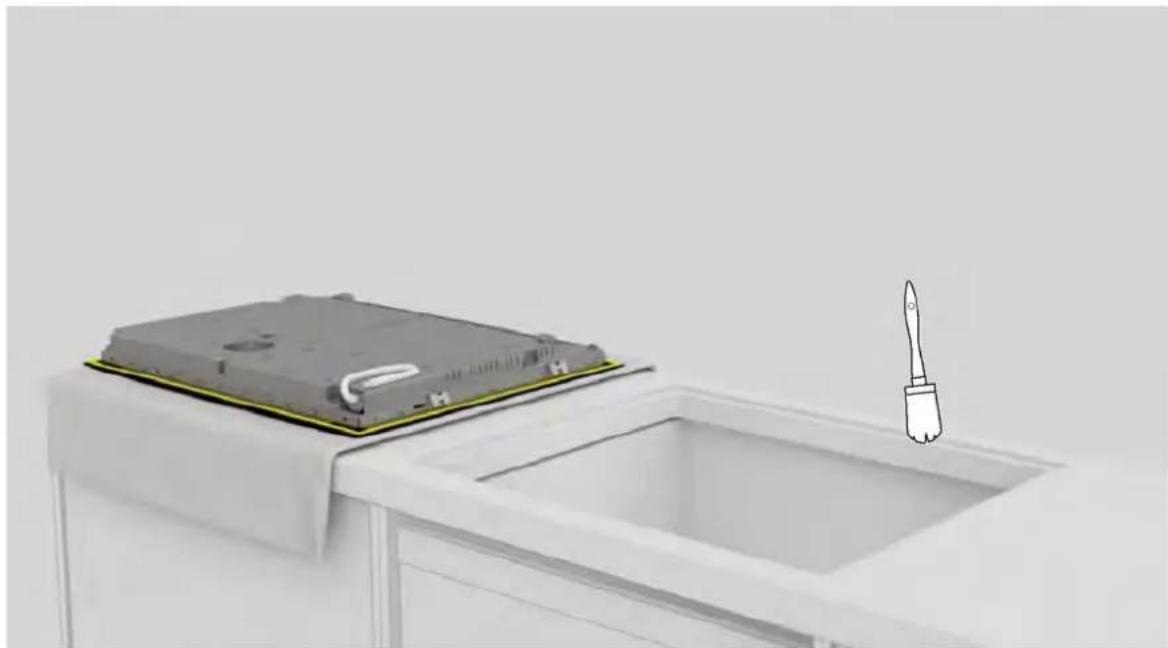

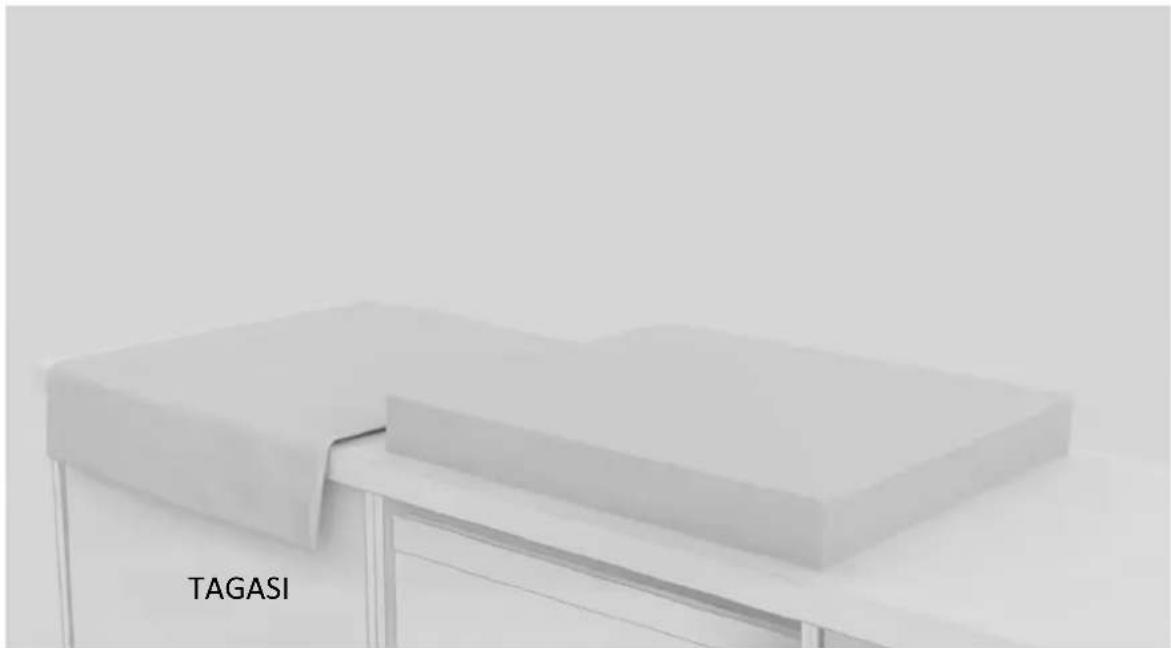

Paigaldage plidiplaat, asetades selle tagurpidi eelnevalt pakendi korvale asetatud riidele.

4

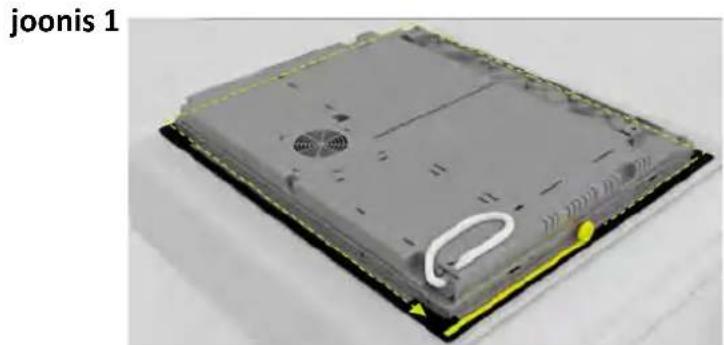

Kandke tihend perimeetriliselt peale.

5

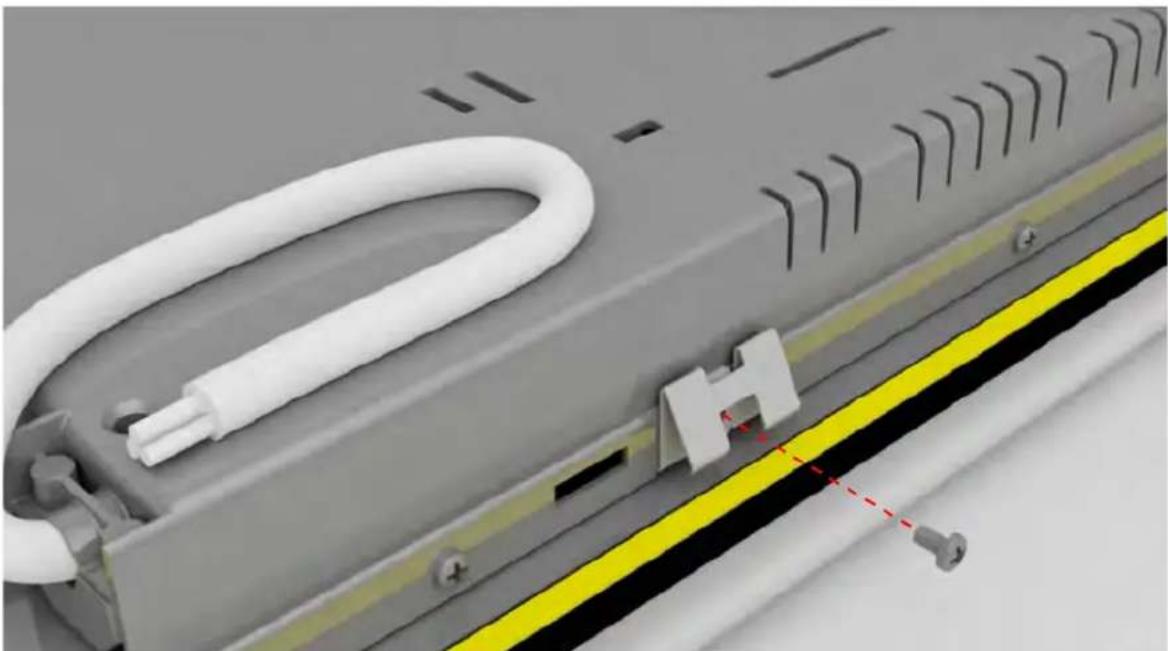

Kinnitage klambrid plidiplaadi luhikeste külgede külge.

6

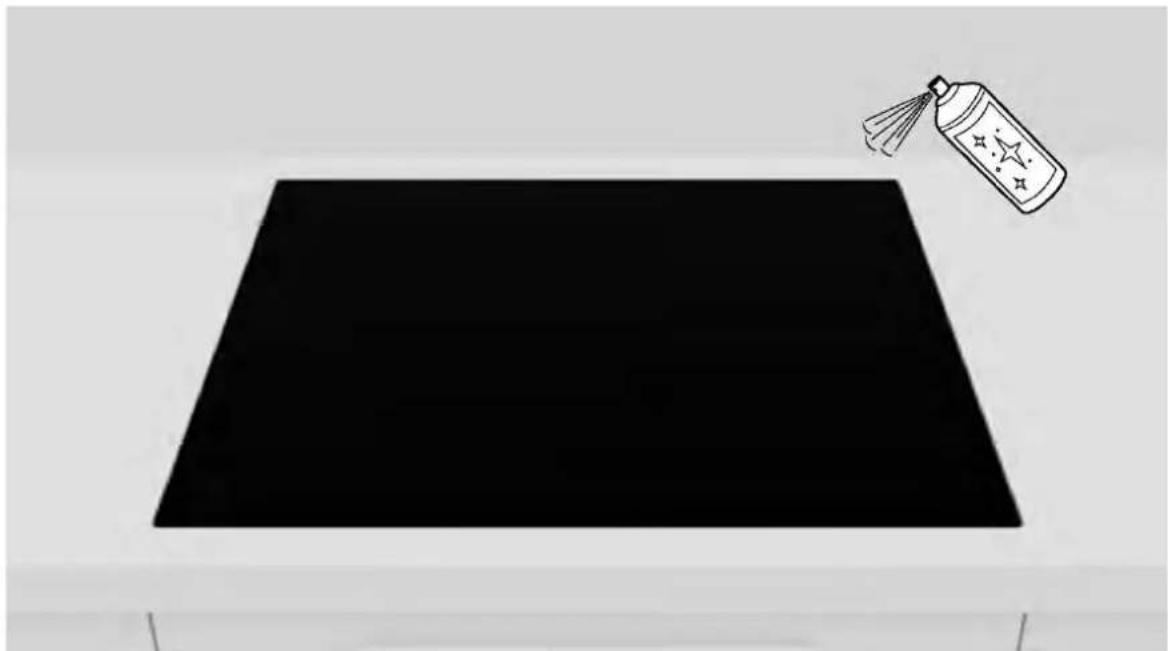

Puhastage paigalduskoha servad.

7

Uhendage toitejuhe vastavalt kasutusjuhendi jaotises, "Uhendamine vooluvorku" toodud uhendusskeemile (plidiplaadil ei tohi vooluvorku uhendamise ajal olla muid esemeid).

8

Asetage plidiplaat sälgu keskele. Veenduge, et plidiplaadi tihend toetub toöpinnale, et tihendus oleks garanteeritud.

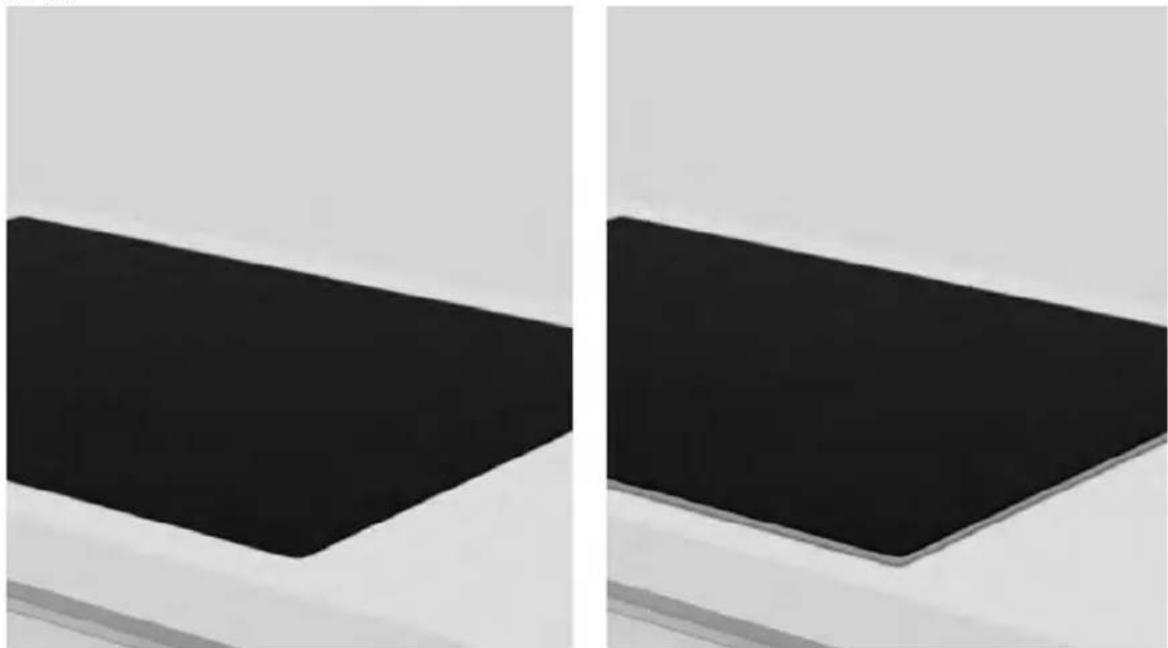

a. b.

9

a. Standardpaigaldus: paigaldamine Iopetatud;
b. paigaldamine toöpinnaga samal tasapinnal: jatkake järgmistel lehekülgedel näidatud viisil.

10

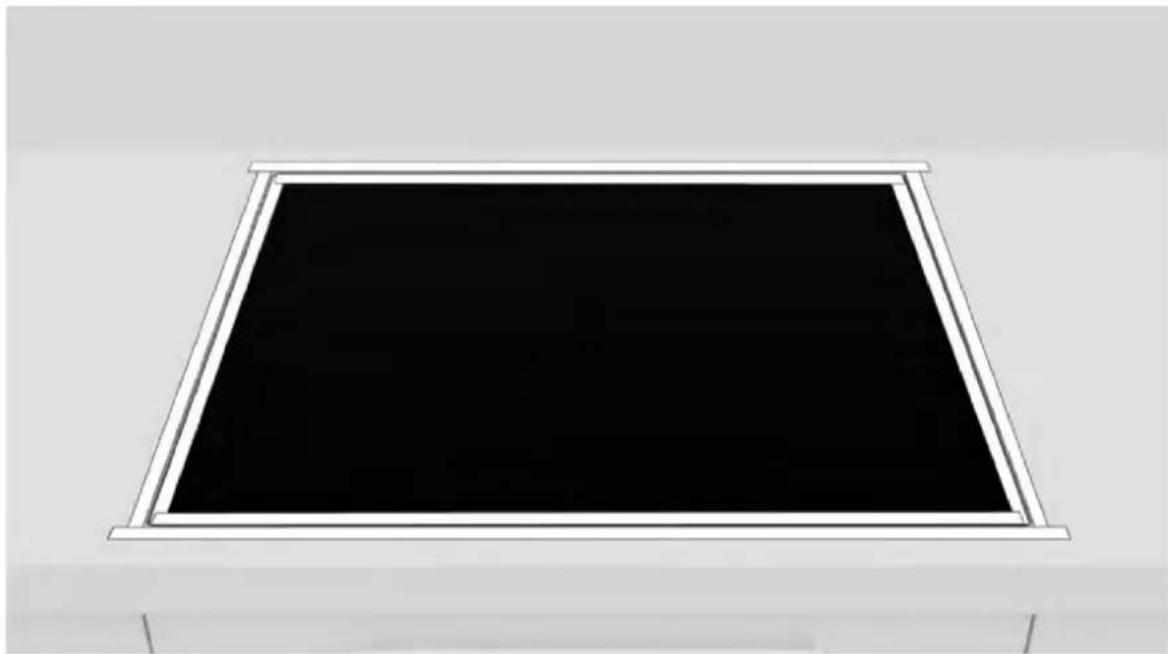

Kandke kleeplint nii servasisse kui ka sellest valjapoole.

11

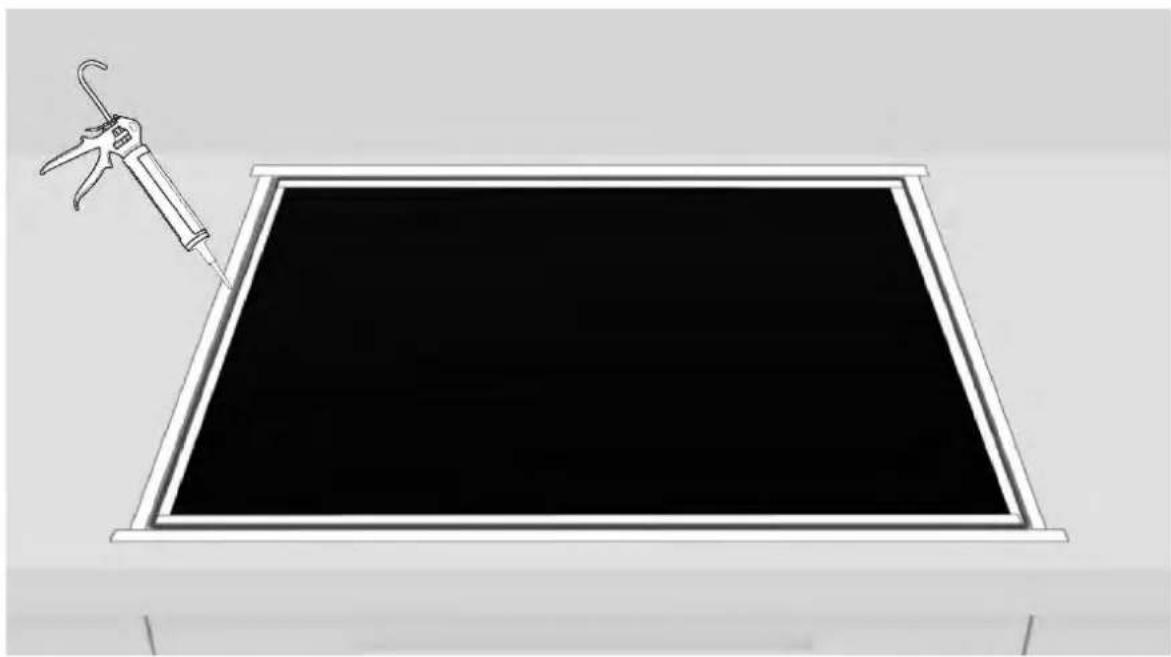

Kandke peale silikoon.

9 Paigaldusjuhised

12

Eemaldage liigne silikoon.

13

Eemaldage lint ja puhastage servad.

14

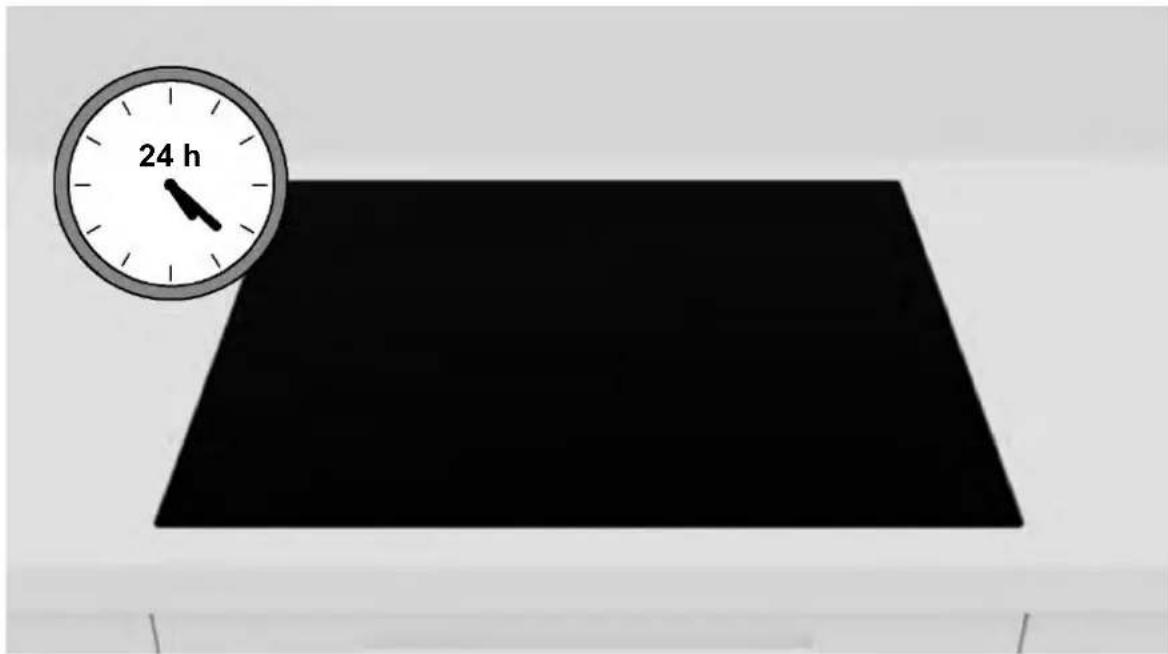

Enne esimest sisselulitamist oodake 24 tundi.

Paigaldamise Iopus:

• teavitage kasutajat olulistest funktsioonidest;
• teavitage kasutajat kõigist kasutamis- ja käsitssemisohutusega seotud aspektidest;
  andke kasutajale lisatarvikud ning kasutus- ja montaažijuhised hoiule ettevaatlikult.

Paigaldamise lopus eemaldage kaitsekile, lint ja koik muud pakkematerjalid.

HOIATUS! Toode vajab normalseks toöks piisavat ventilatsiooni. Arge katke mis tahes pöhjusel ventilatsiooniavasid.

Märkus. Toote tegelik valimus矹tub valitud mudelist.

11 Esimene kasutuselevott

Toote esmakordsel kasutamisel seatakse plidiplaat maksimaalsele saavutatavale voimsusele. Toitehalduse fungtsiooni abil saate valida erinevad voimsuspiirangud soltuvalte teie kodusest jaotusvorgust.

Kuidas seadistada toitehaldust

Induktsionplidiadaile saate märata maksimaalse voimsuse neeldumistaseme, validates erinevate voimsusvahemike hulgast.

Induktsionpliidaadid on voimelised automaatset piirama voimsust, et valtidaulekoormuse ohtu.

Energiahaldusfunktsiooni aktiveerimiseks:

lulitage plidiplaat sisse, seejarel vajutage korraga nuppe ja 10.
Taimeri naidikule kuvatakse „P8“, st voimsustase 8. Vaikerežiim on 7,4 kW.

Teise järgu valimine

Toitehalduse taseme muutmiseks libistage kursorit vasakule ja paremale.
Vöimsustasemeid on 8, alates „P1" kuni „P8". Tase kuvatakse taimerinäidikuga:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

• Ühendage toode vooluvörgust lahti;
  tostke toodet veidi ja eemaldage see taielikult;
  see toode ei riku mooblit, mida saab kasutada ka uue seadmega.

BIENVENUE
