MANUAL DE UTILIZARE HAIFB54IRCS HAIER

Acest manual de instalare este conceput pentru producătorii de bucătării care vor primi aceste produse. Pentru a asigura siguranța și a obține cele mai bune rezultate, vă rugăm să citiți cu atenție acest manual, inclusiv instrucțiunile de siguranță, și să-l păstrați pentru consultări ulterioare. Înainte de a începe instalarea, rețineți numărul de serie, deoarece poate fi necesar în cazul reparațiilor. Verificați dacă există deteriorări în timpul transportului și consultați un tehnician dacă aveți îndoieli înainte de utilizare. Păstrați întotdeauna toate materialele de ambalaj la o distanță sigură față de copii.

NOTĂ: Caracteristicile, imaginile conținute în manual și accesoriile produsului pot varia în funcție de modelul achiziționat.

Cuprins

1 Avertismente de siguranță pentru instalare p. 2 2 Unde se amplasează produsul p.3

4.1 Încastrare standard 4.2 Încastrare la nivelul blatului

5 Distanțe de instalare p.11 5.1 Măsuri de precauție 6 Mobilier și ventilație p.12-13

6.1 Lățime 60-65-80 pe bază cu cuptor 6.2 Lățime 60-65-80 pe bază cu sertare 6.3 Lățime 60-65-80 pe bază cu rafturi 6.4 Grosimile blatului

7 Dimensiuni de încastrare p.14 - 19

7.1 Plită de 60 7.2 Plită de 65 7.3 Plită de 80

8 Conectarea la rețeaua electrică p.20-22

8.1 Avertismente de siguranță 8.2 Instrucțiuni 8.3 Mai multe sugestii 8.4 Diagrama de conectare

9 Instrucțiuni de instalare p.24-31

10 Livrarea către utilizator p.32 11 Prima punere în funcțiune p.32 12 Demontarea produsului p.32

Respectați aceste instrucțiuni înainte de a începe asamblarea produsului.

Siguranța dvs. este foarte importantă pentru noi. Citiți cu atenție aceste informații înainte de a utiliza cuptorul.

• Instalarea trebuie efectuată de un tehnician calificat care trebuie să cunoască și să respecte legile în vigoare în țara de instalare și instrucțiunile producătorului.
• În cazul în care este necesară asistența din partea producătorului pentru remedierea defecțiunilor rezultate în urma unei instalări incorecte, această asistență nu este acoperită de garanție;
• Îndepărtați materialul de ambalare înainte de a utiliza aparatul;
• După ce despachetați produsul, verificați dacă nu este deteriorat și, în caz de probleme, contactați centrul de service înainte de a proceda la instalare și nu îl conectați la rețeaua electrică;
• Un produs deteriorat poate fi cauza unui scurtcircuit, a unui șoc electric, a unui incendiu și a altor pericole;
• Verificați dacă în ambalaj există accesorii sau materiale însoțitoare (pungulițe cu șuruburi, documente, broșuri etc.) și, în caz afirmativ, scoateți-le și depozitați-le;
• Produsul poate fi poziționat deasupra sau la același nivel cu blatul de lucru;
• Înainte de a instala aparatul, asigurați-vă că ventilația este suficientă pentru a permite circulația corectă a aerului proaspăt necesar pentru răcirea și protejarea componentelor interne. În funcție de tipul de aranjament, efectuați deschiderile specificate pe ilustrații. Fixați întotdeauna plita pe dulap cu ajutorul clemelor/șuruburilor furnizate împreună cu aparatul.
• Funcționarea plitei la frecvența nominală nu necesită intervenții sau instalații suplimentare.
• Dacă este necesară asistența producătorului pentru a elimina defecțiunile cauzate de instalare incorectă, această asistență nu este acoperită de garanție. Urmați instrucțiunile de instalare furnizate pentru personalul calificat.
• Instalarea incorectă poate cauza deteriorarea sau vătămarea persoanelor, animalelor sau bunurilor. Producătorul nu poate fi tras la răspundere pentru astfel de daune sau vătămări;
• Utilizarea în siguranță este garantată numai dacă instalarea a fost efectuată corect în conformitate cu aceste instrucțiuni. În cazul deteriorării din cauza asamblării incorecte, responsabilitatea revine persoanei care a instalat produsul;
• În timpul instalării, aparatul nu trebuie conectat la rețea.
• Se recomandă purtarea mănușilor de protecție în timpul instalării pentru a evita rănirea prin tăiere;
• Garanția nu acoperă daunele cauzate de instalarea incorectă;
• În caz de instalare incorectă, manipulare frauduloasă a aparatului și conexiune neconformă, valabilitatea garanției produsului va expira;
• Asigurați-vă că cablul de alimentare cu energie electrică al produsului nu este ușor accesibil atunci când instalarea este finalizată;
• După asamblare, cablul de alimentare nu trebuie să intre în contact cu părțile mobile ale componentelor bucătăriei (de exemplu, un sertar) și nu trebuie să fie expus la solicitări mecanice;
• Acest produs necesită ventilație constantă în timpul utilizării. Nu acoperiți orificiile de admisie a aerului;
• La livrarea produsului către utilizatorul final, tehnicianul trebuie să se asigure că acesta a fost instalat corect;

Unde se instalează produsul

2

• Instalați și utilizați acest produs într-un mediu închis, acoperit, uscat și bine ventilat;
• Nu instalați produsul în medii deschise expuse agenților atmosferici;
• Acest produs este conceput pentru a fi utilizat până la o altitudine maximă de 2000 de metri; Montați produsul lângă o priză electrică;
• Utilizați produsul numai dacă este introdus într-un compartiment încastrat, în caz contrar există riscul de rănire și arsuri;
• Nu instalați plita deasupra unui cuptor, uscător, mașină de spălat vase sau frigider. De asemenea, vă recomandăm să evitați instalarea deasupra unei mașini de spălat. Este permisă instalarea plitei deasupra unui cuptor răcit;

• Modelați cu precizie blatul de lucru folosind instrumentele necesare, în funcție de materialul care urmează să fie tăiat. Suprafețele sculptate trebuie să fie etanșe sau altfel rezistente la pătrunderea umezelii;
• Suprafața de lucru trebuie modelată conform diagramelor din acest manual. Suprafața de gătit trebuie să fie într-o poziție orizontală perfectă. Verificați dacă garnitura de sub suprafața de gătit, acolo unde este prevăzută, este așezată corect;
• Utilizați o cârpă moale în timpul instalării pentru a evita deteriorarea plitei și a blatului de lucru;

AVERTISMENT: pericol de incendiu și deteriorare din cauza flăcărilor deschise. Țineți flăcările deschise (de exemplu, o lumânare) departe de produs.

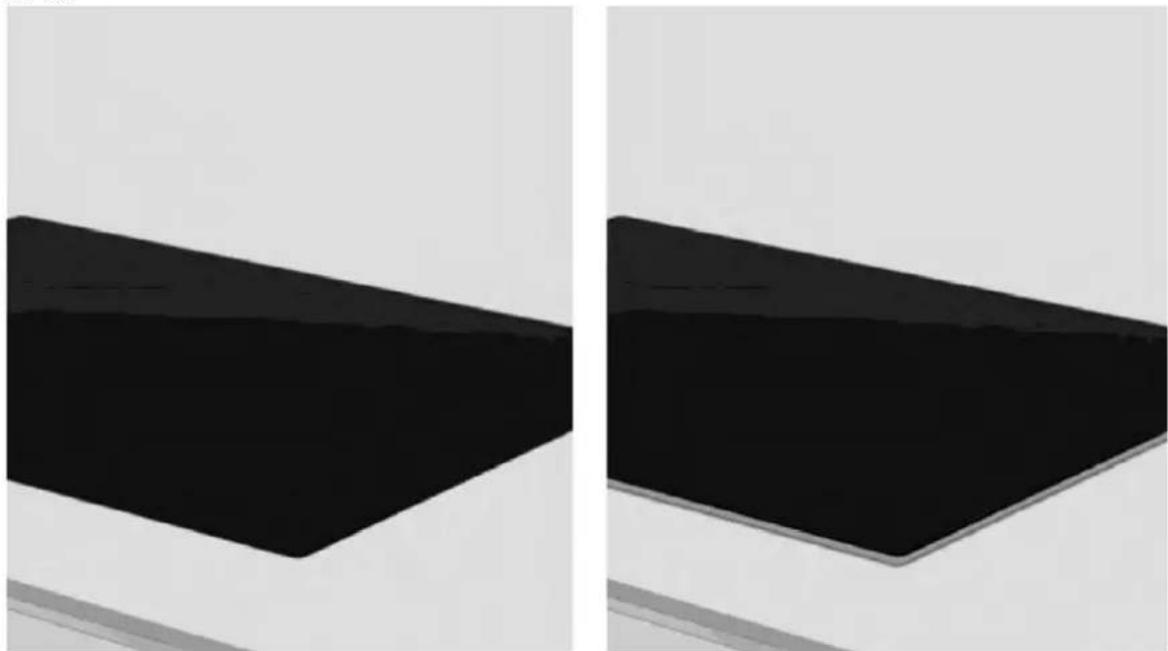

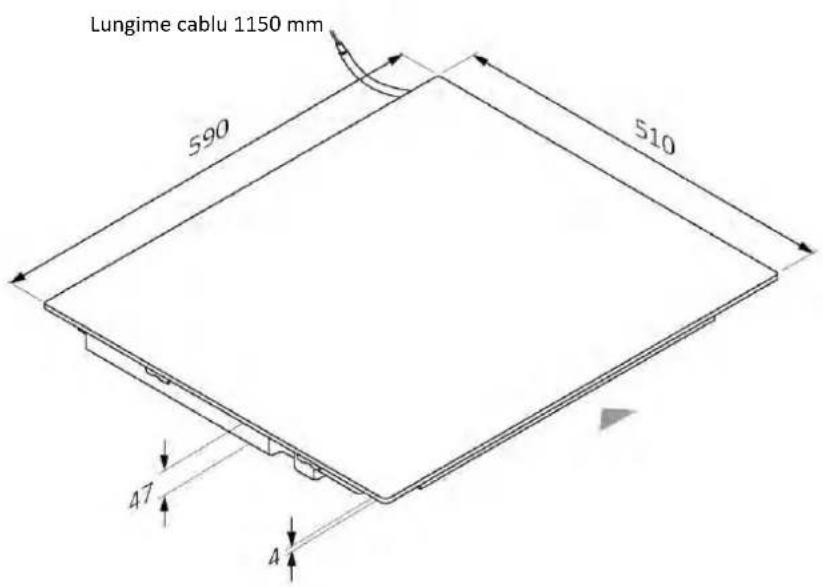

3.1 Lățime 60

Dimensiuni în mm

Vedere axonometrică superioară

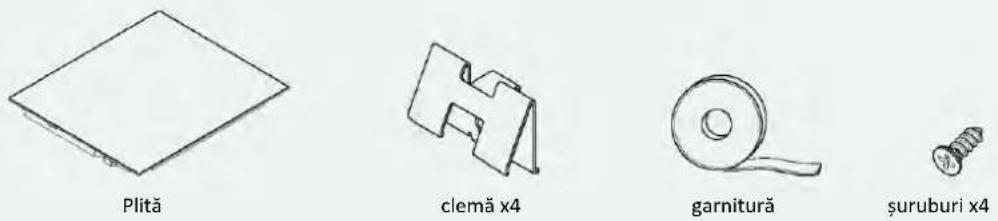

Instrumente necesare. Unelte furnizate împreună cu produsul

4.2 Încastrare la nivelul blatului

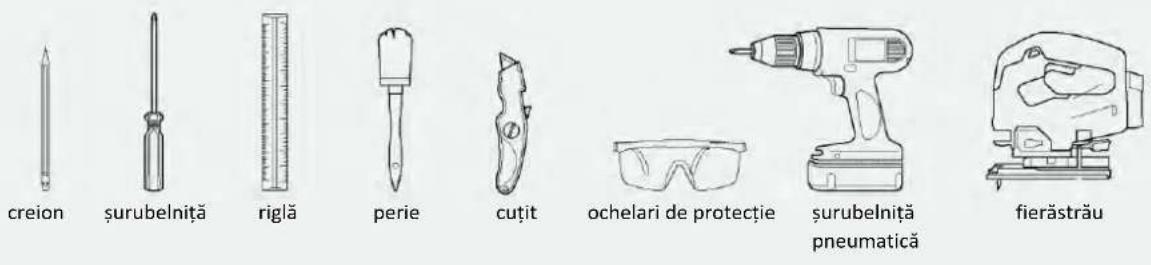

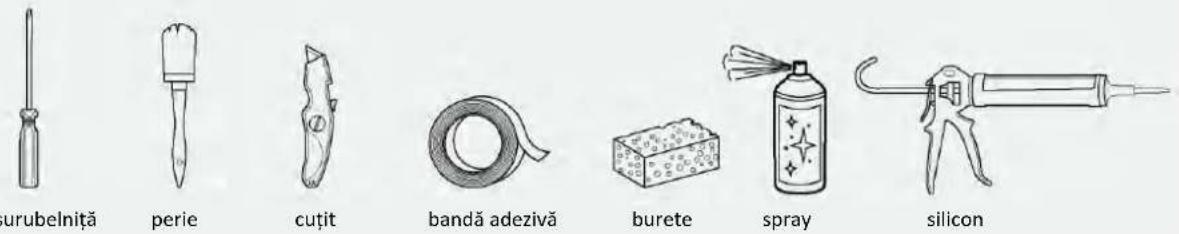

Instrumente necesare

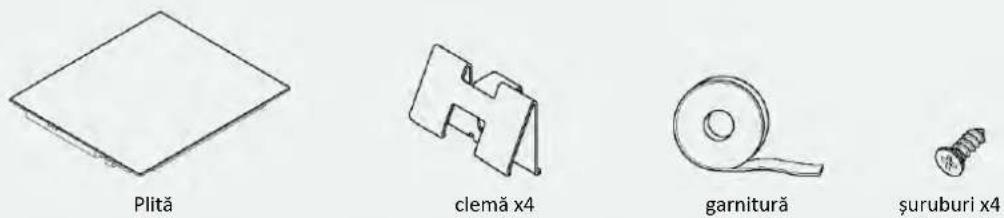

Unelte furnizate împreună cu produsul

5.1 Măsuri de precauție

În ceea ce privește siguranța, acest produs respectă reglementările în vigoare; - Mențineți o distanță de siguranță laterală față de mobilier (D). Panourile laterale ale mobilierului trebuie să fie confecționate din material rezistent la căldură; - Distanța dintre plită și mobilier sau aparate încorporate trebuie să fie astfel încât să asigure o ventilație suficientă și o evacuare suficientă a aerului; - Distanța minimă dintre orificiul plitei și spatele/coloana din spate a bucătăriei trebuie să fie de cel puțin 35 mm; - Distanța minimă dintre plită și hotă depinde de modelul hotei; - Distanța dintre plită și dulapurile de perete trebuie să țină cont de prezența obiectelor voluminoase (oale, cupe etc.) și de utilizarea acestora; - În zona de sub plită, este necesar să existe un spațiu liber de cel puțin 10 mm între plită și orice alt obiect, având în vedere că acestea din urmă pot fi afectate de căldura generată în timpul utilizării; Pentru ventilarea produsului, urmați instrucțiunile din acest manual; - Dacă produsul este instalat deasupra unui cuptor, consultați și instrucțiunile de instalare ale cuptorului.

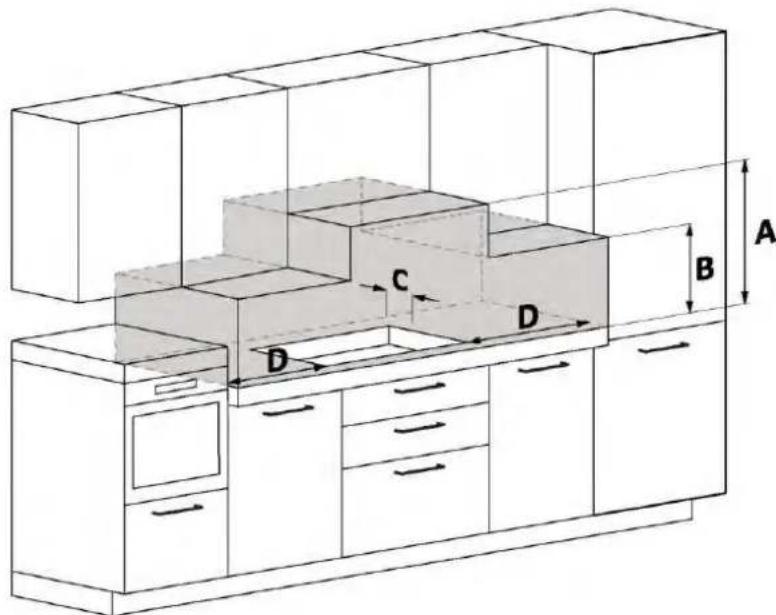

A Vă recomandăm o distanță de cel puțin 650 mm, dar consultați manualul hotei; B Luați în considerare un spațiu util pentru manipularea oalelor, a lingurilor și a altor obiecte; C 35 mm distanță de la orificiul încastrat până la spătar/spate; D 35 mm: plită L60; 55 mm: plită L65; 35 mm: plită L80;

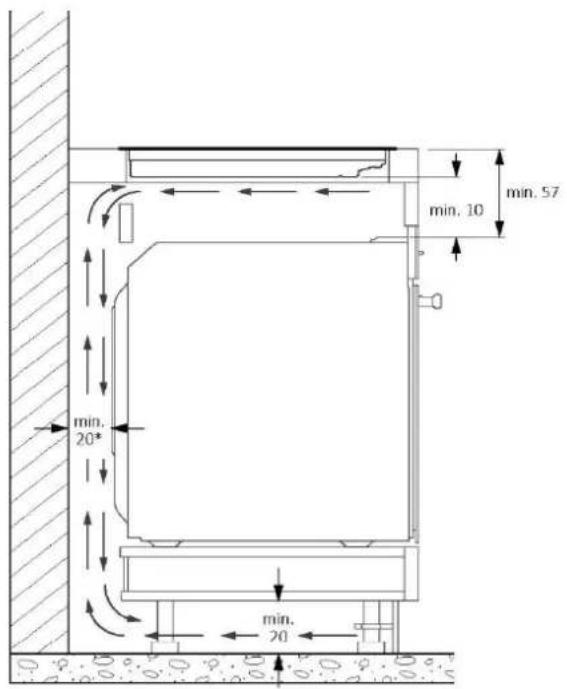

6.1 Lățime 60 - 65 - 80 pe baza cuptorului

* Indicații referitoare la plită. Pentru informații despre cuptor, consultați manualul de instalare dedicat.

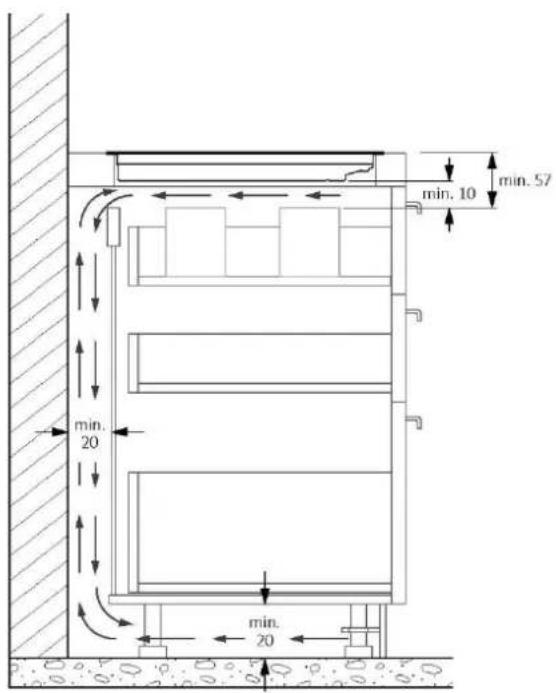

6.2 Lățime 60 - 65 - 80 pe bază cu sertare

6.3 Lățime 60 - 65 - 80 pe bază cu rafturi

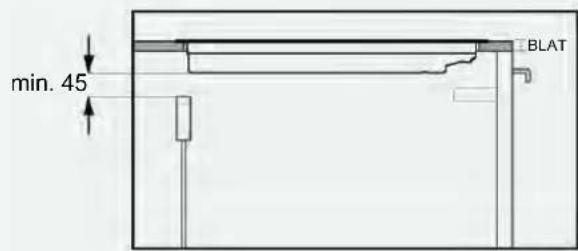

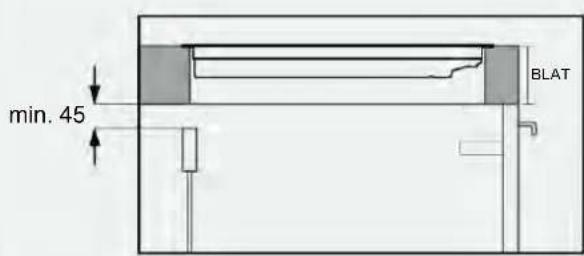

6.4 Grosimile blatului

Mobilier cu blaturi groase: asigurați o deschidere în spate de cel puțin 45 mm între blat și lanțul din spate.

Mobilier cu blaturi de grosime redusă: asigurați o deschidere în spate de cel puțin 45 mm în plită și lanțul din spate.

7 Dimensiuni de încastrare

• Blatul de bucătărie trebuie să fie modelat în conformitate cu următoarele diagrame;
• Partea din spate a mobilierului trebuie să prevadă deschideri, urmați diagramele de mai jos;

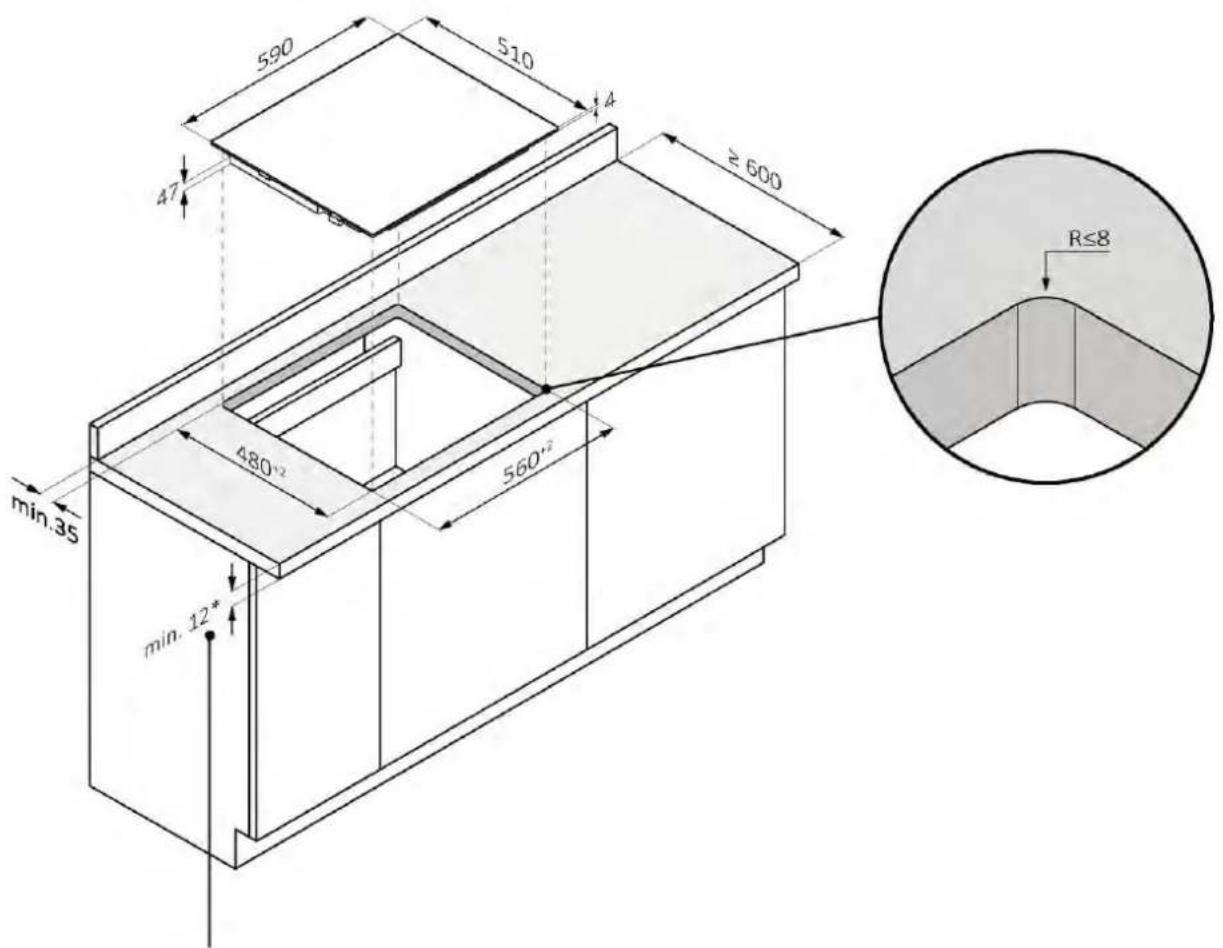

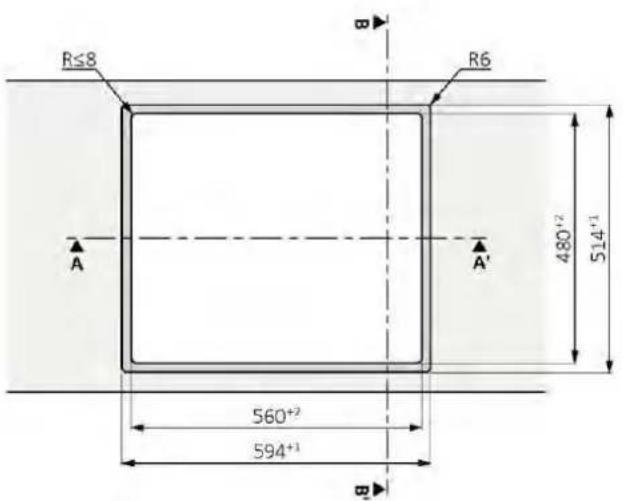

7.1 Plită de 60

instalare standard

*28 cu captor dedesubt

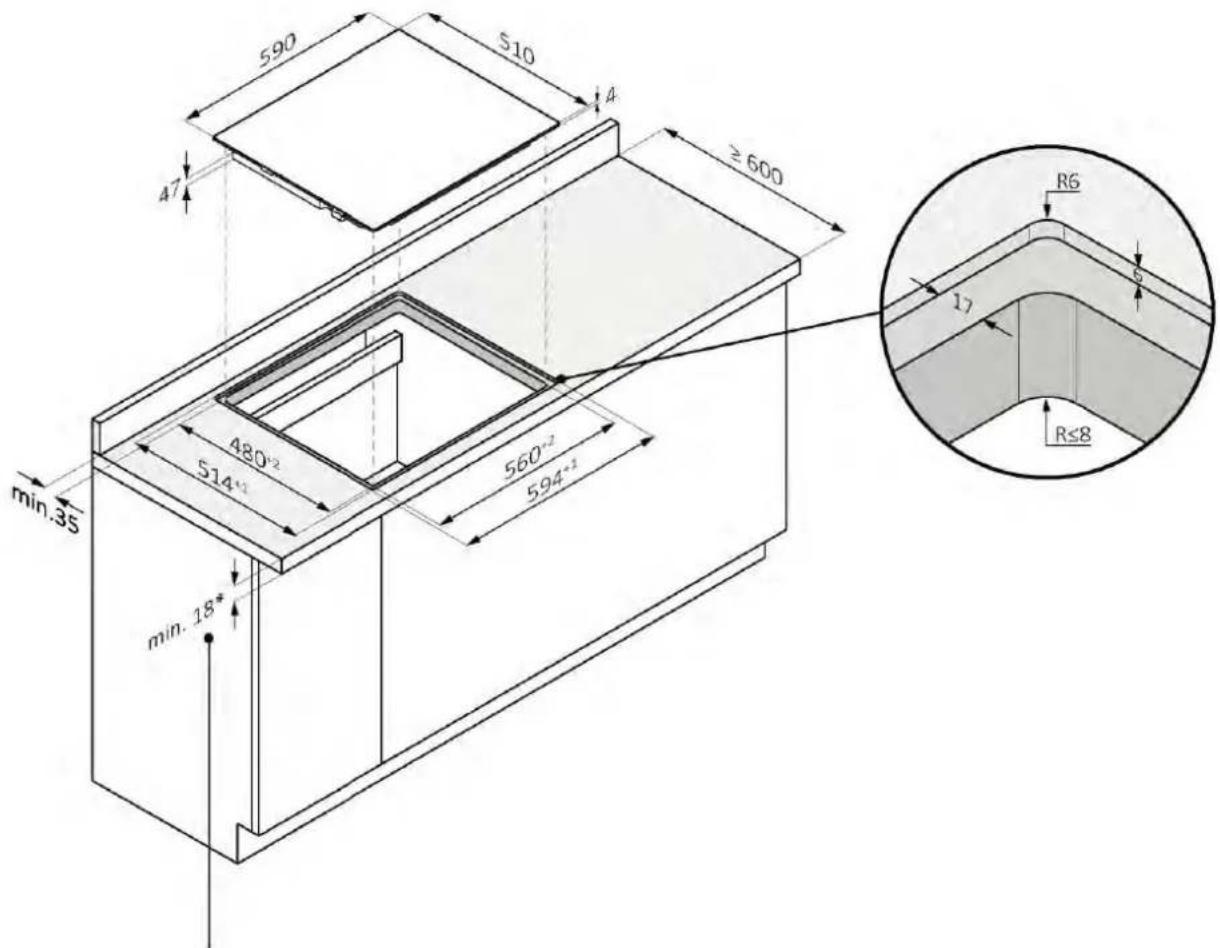

7.1 Plită de 60

instalare la nivelul blatului

ATENȚIE: nu este disponibil pentru produsele cu sticlă bizotată.

*28 cu captor dedesubt

Secțiunea A-A

Secțiunea B-B

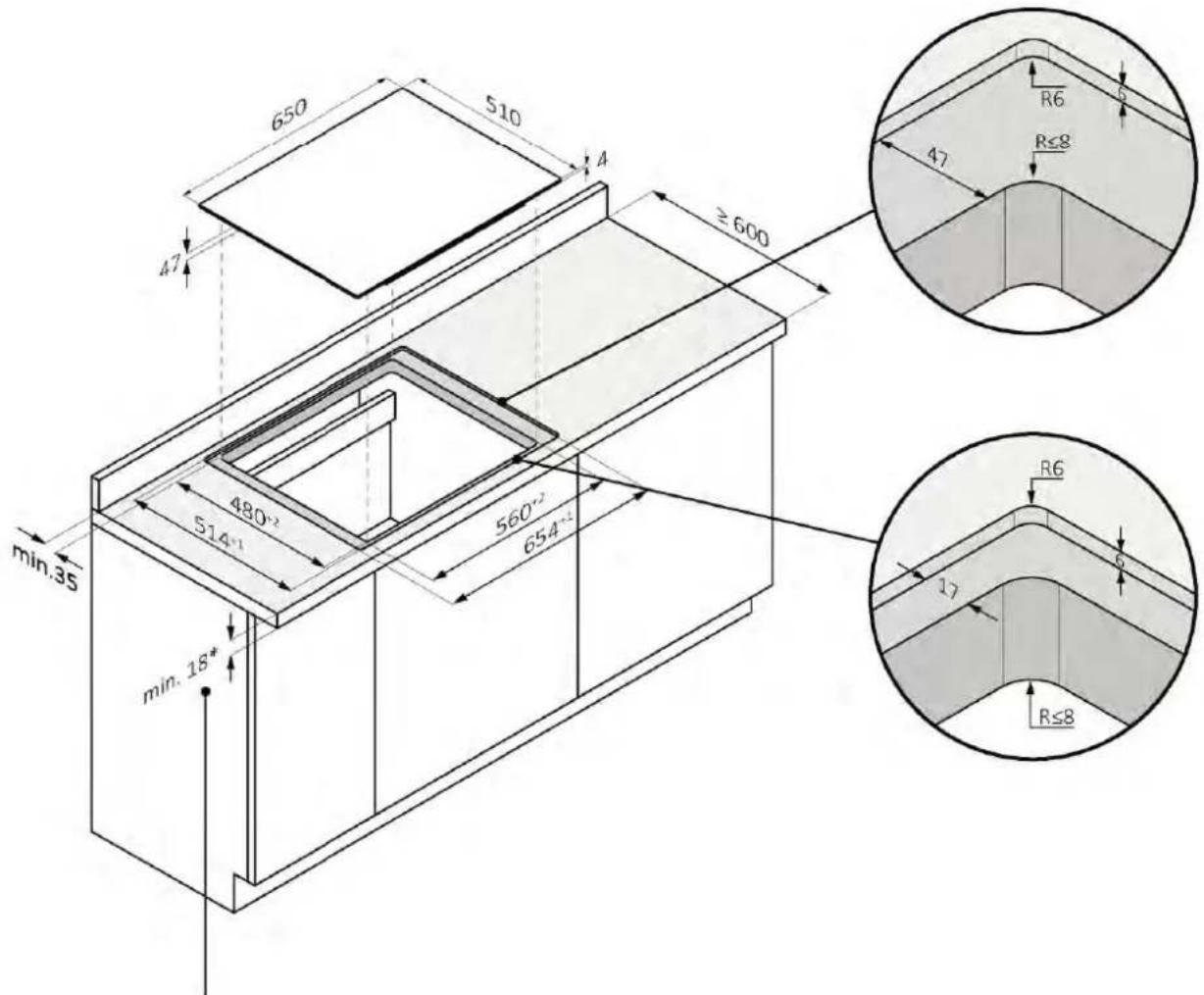

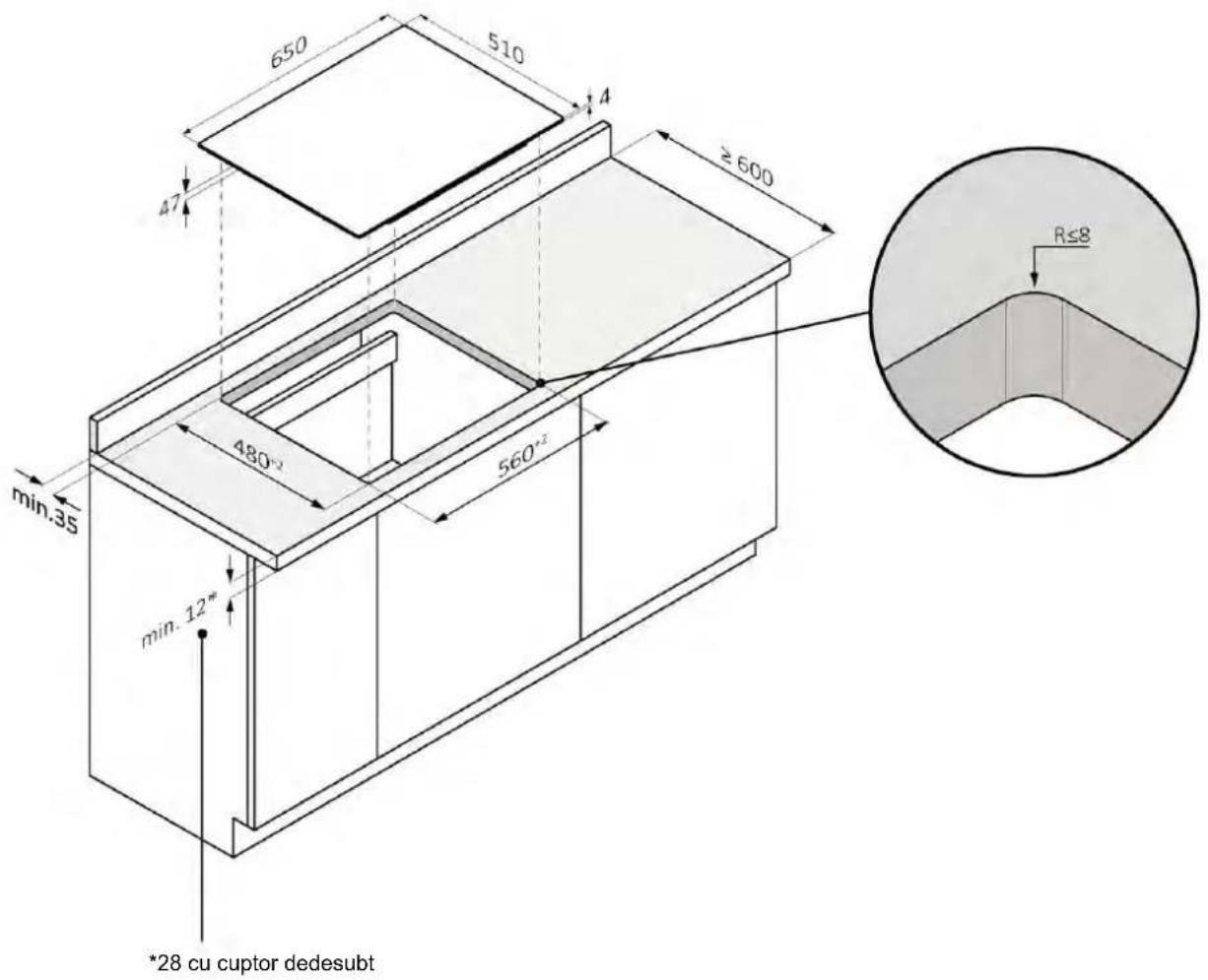

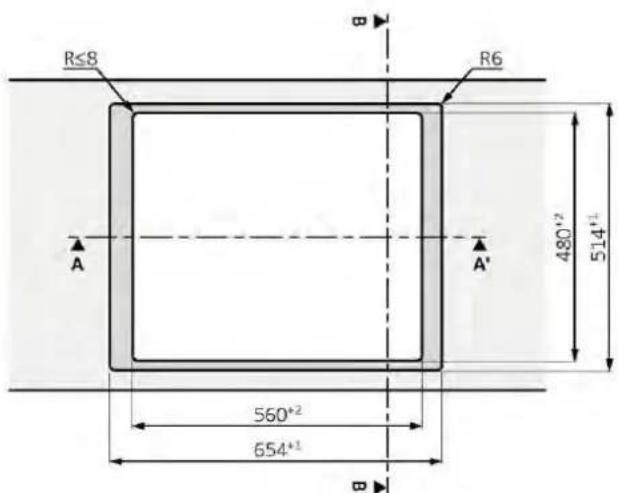

7.2 Plită de 65

instalare standard

7.2 Plită de 65

instalare la nivelul blatului

ATENȚIE: nu este disponibil pentru produsele cu sticlă teșită.

*34 cu captor dedesubt

Secțiunea A-A

Secțiunea B-B'

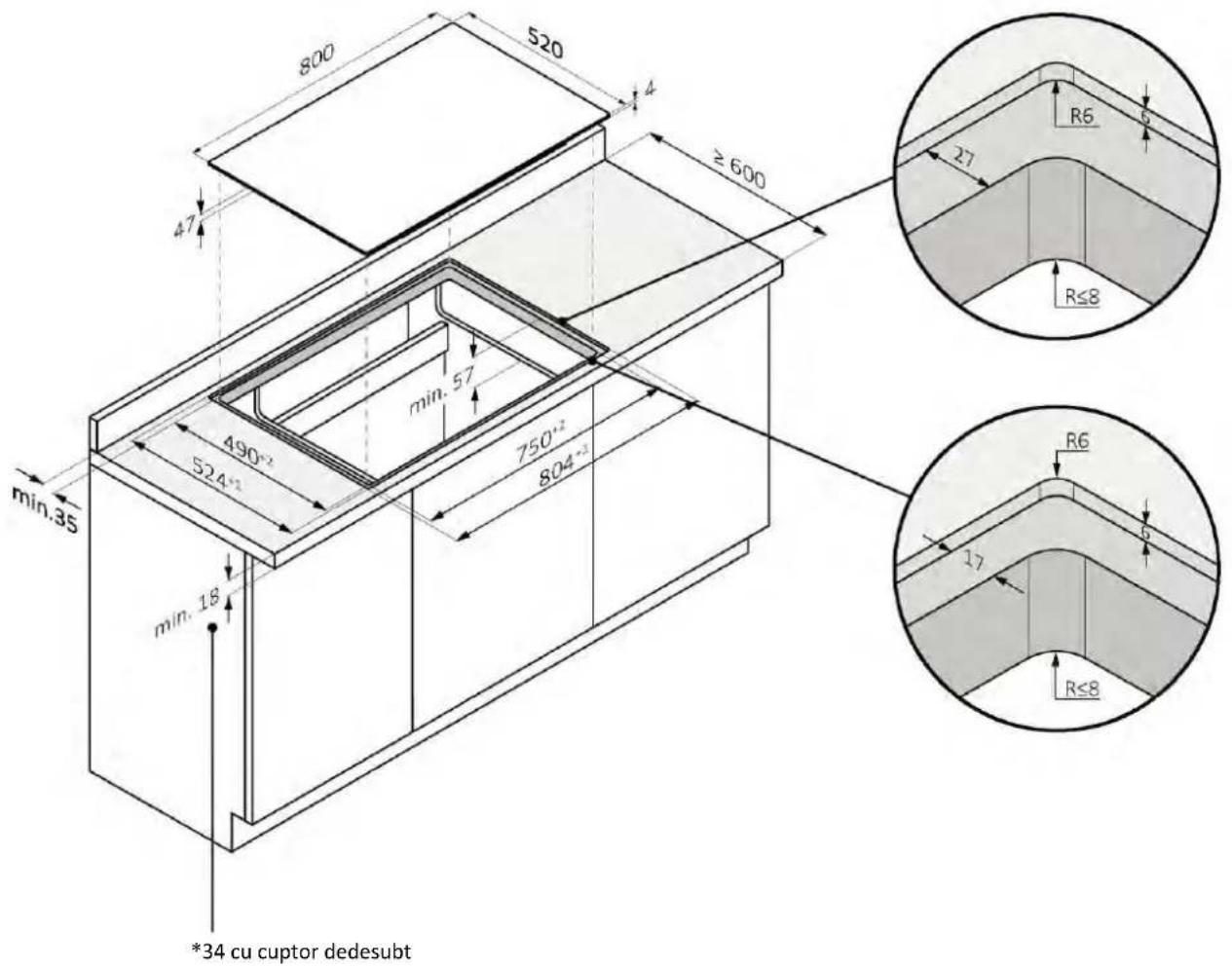

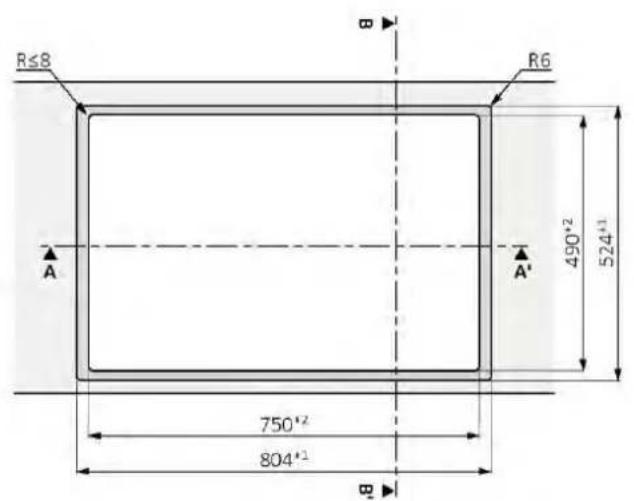

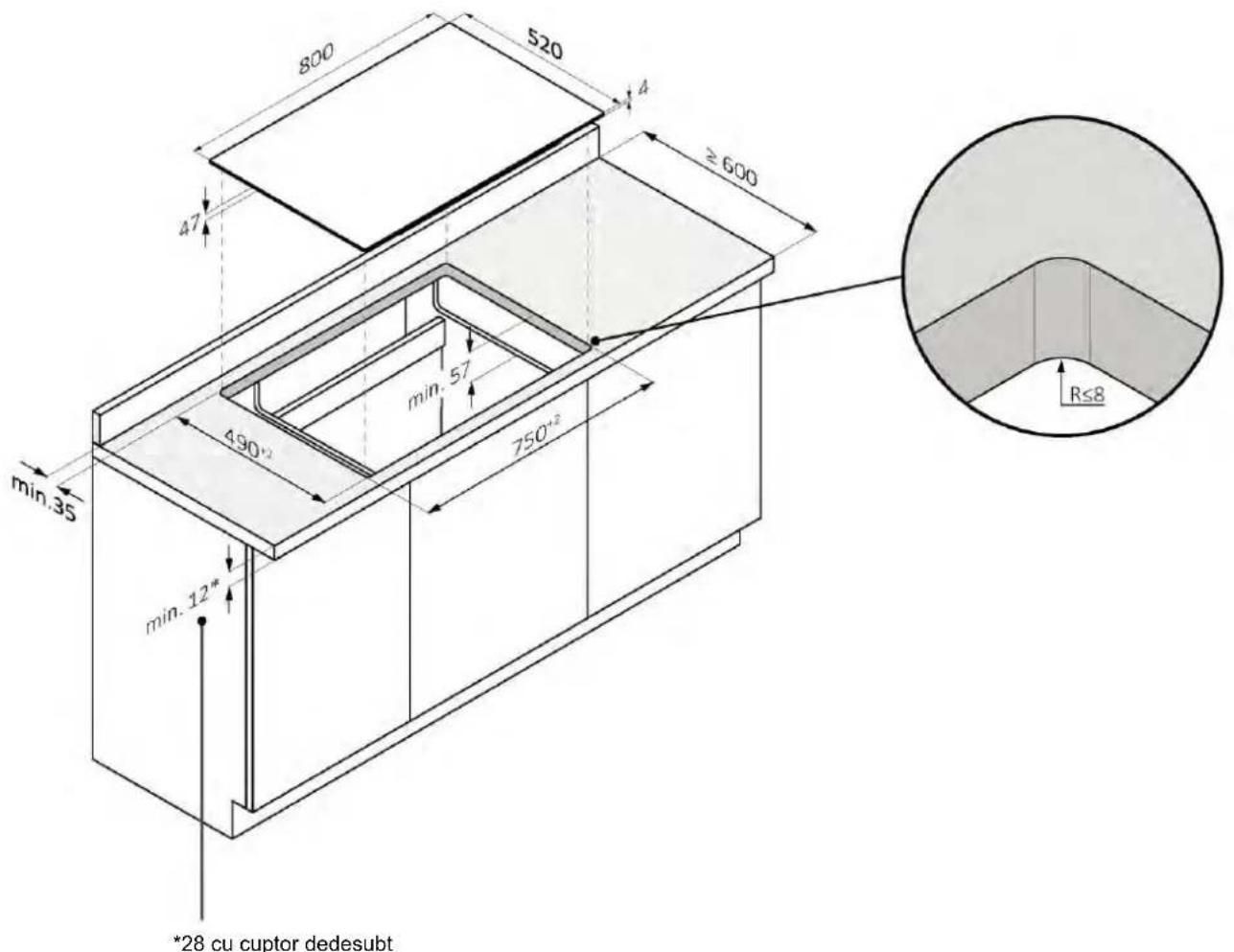

7.3 Plită de 80

instalare standard

7.1 Plită de 80

instalare la nivelul blatului

ATENȚIE: nu este disponibil pentru produsele cu sticlă teșită.

8.1 Avertisment de siguranță

Pentru a efectua conexiunea electrică a produsului în siguranță, respectați următoarele avertismente:

• Orice reparație, instalare și întreținere care nu sunt efectuate corect pot pune în pericol grav utilizatorul;
• Producătorul declară că nu își asumă nicio responsabilitate pentru daunele directe sau indirecte cauzate de instalarea, întreținerea sau repararea incorectă. De asemenea, nu este responsabil pentru daunele cauzate de absența sau întreruperea conductorului de împământare (de exemplu, șocuri electrice);
• Conectați plita la rețeaua electrică numai de către un tehnician calificat care cunoaște și respectă reglementările locale și reglementările suplimentare ale companiei locale de electricitate;
• Produsul este în clasa de protecție I și poate funcționa numai dacă este echipat cu un conductor de împământare;
• Produsul trebuie să fie fără tensiune în timpul instalării;
• În timpul instalării, nu așezați obiecte metalice, de exemplu cuțite, furculițe, linguri și capace, pe suprafața plitei, deoarece se va încălzi;
• Conectați produsul exclusiv cu cablul furnizat;
• Produsul trebuie conectat la un sistem electric de ultimă generație;
• În cazul deteriorării cauzate de o conexiune incorectă, garanția este nulă.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, de către agentul său de service sau de către persoane cu înaltă calificare, pentru a evita orice pericol.
• Conectarea la un sistem de împământare fiabil este esențială și obligatorie.
• Acest aparat trebuie instalat și împământat numai de către o persoană calificată corespunzător.
• Deconectați aparatul de la sursa principală de alimentare înainte de a efectua orice lucrare sau întreținere la acesta.
• Acest aparat trebuie să fie conectat la un circuit care încorporează un întrerupător de izolare care asigură o deconectare completă de la sursa de alimentare. Modificările la sistemul electrocasnic trebuie efectuate numai de un electrician calificat.
• Nerespectarea acestor sfaturi poate duce la electrocutare sau deces.
• Plita de gătit trebuie să fie conectată la rețeaua de alimentare prin intermediul unui dispozitiv omnipolar de deconectare care să asigure o separare a contactelor conformă cu categoria de suprasarcină III. Acest dispozitiv trebuie să reziste la sarcinile maxime conectate și să respecte reglementările actuale. ATENȚIE: pentru a evita orice pericol cauzat de resetarea accidentală a dispozitivului de deconectare termică, aparatul nu trebuie să fie alimentat de un dispozitiv de comutare extern, cum ar fi un cronometru, sau să fie conectat la un circuit care este pornit și oprit în mod regulat.
• Cablu de alimentare: aparatul este echipat cu un cablu de alimentare care trebuie conectat la rețeaua casnică. Rețineți diversele posibilități de conectare, în funcție de tipul de alimentare internă, din diagrama corespunzătoare. Plăcuța de identificare indică, de asemenea, tensiunea de conectare permisă pentru acest dispozitiv și consumul de energie corespunzător.

8.2 Instrucțiuni

Consumul de energie

Consultați plăcuța cu date a produsului.

Întrerupător diferențial (de salvare)

Recomandăm utilizarea unui întrerupător diferențial (de salvare) cu curent de declanșare în conformitate cu standardele în vigoare.

Dispozitive de separare

În cazul în care este necesară aplicarea acestuia, cuptorul trebuie conectat la rețeaua de alimentare printr-un dispozitiv de deconectare omnipolar care asigură o separare între contacte în conformitate cu categoria de supratensiune II. Acest dispozitiv trebuie să reziste la sarcinile maxime conectate și să respecte reglementările actuale.

ATENȚIE: pentru a evita orice pericol cauzat de resetarea accidentală a dispozitivului de deconectare termică, aparatul nu trebuie să fie alimentat de un dispozitiv de comutare extern, cum ar fi un cronometru, sau să fie conectat la un circuit care este pornit și oprit în mod regulat. Produsul nu este proiectat pentru a fi operat de un temporizator extern sau de un sistem separat de control de la distanță.

Cablu de alimentare cu energie electrică

Produsul este echipat cu un cablu de alimentare care trebuie conectat la rețeaua casnică. Rețineți diversele posibilități de conectare, în funcție de tipul de alimentare internă, din diagrama corespunzătoare. Plăcuța cu date indică, de asemenea, tensiunea de conectare permisă pentru acest aparat și puterea relativă absorbită.

Înlocuirea cablului de alimentare

Nu înlocuiți singur cablul. Contactați centrul de service autorizat.

Cablu de alimentare cu energie electrică

Produsul este echipat cu un cablu de alimentare care trebuie conectat la rețeaua casnică.

Rețineți diversele posibilități de conectare, în funcție de tipul de alimentare internă, din diagrama corespunzătoare. Plăcuța cu date indică, de asemenea, tensiunea de conectare permisă pentru acest aparat și puterea relativă absorbită.

Înlocuirea cablului de alimentare

Nu înlocuiți singur cablul. Contactați centrul de service autorizat.

• Nu trageți de cablul de alimentare pentru a deconecta aparatul de la sursa de alimentare;
• Nu atingeți aparatul cu mâinile sau picioarele ude sau umede;
• În general, nu se recomandă utilizarea de adaptoare, prize multiple sau prelungitoare;
• În cazul unei funcționări defectuoase și/sau al unei scăderi a performanțelor, opriți aparatul și nu interveniți asupra acestuia.

8.4 Diagrama de conectare

Respectați reglementările locale și reglementările suplimentare ale companiei locale de energie electrică.

Conectarea aparatului

Respectați datele de conectare de pe plăcuța de identificare.

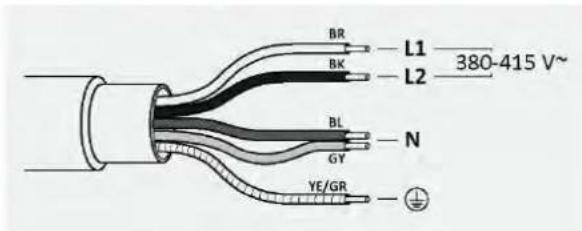

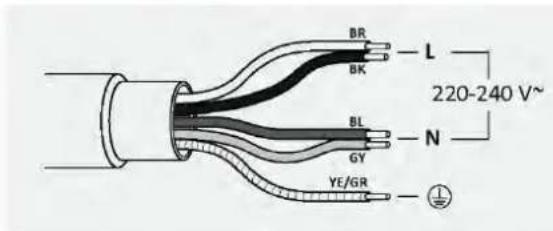

Efectuați conexiunea exclusiv în conformitate cu diagrama relevantă:

BR: maro, BL: albastru, YE/GN: galben și verde, BK: negru, GY: gri

380-415 V ~ 2N 50/60 Hz

220-240 V ~ 50/60 Hz

9.1 Avertismente importante

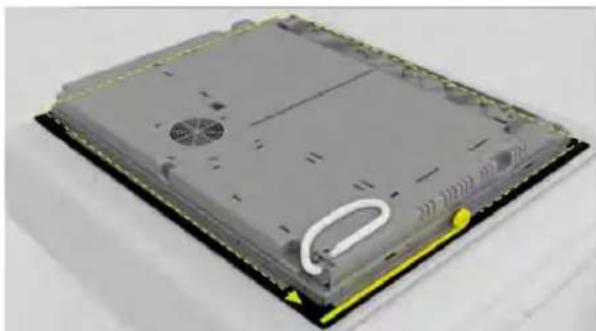

• Îndepărtați eventualele benzi transversale (martori) care se află în zona găurii blatului de lucru;

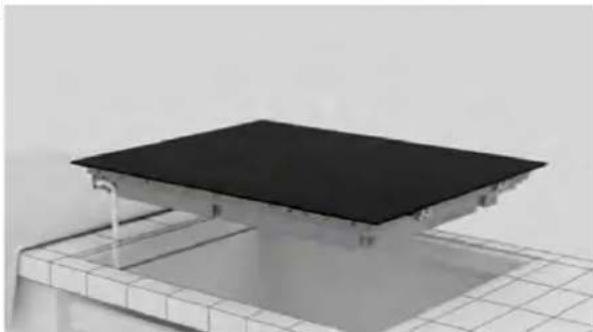

• Pentru protecția împotriva pătrunderii umezelii și a lichidelor, toate suprafețele tăiate trebuie să fie sigilate cu un produs adecvat;
• Produsul trebuie să fie într-o poziție orizontală perfectă; Verificați, înainte de instalare, dacă garnitura plitei este așezată corect (fig. 1).

fig. 1

Suprafața de susținere a plitei trebuie să fie perfect netedă, astfel încât să se sprijine uniform, iar garnitura aplicată să asigure o etanșare suficientă. (fig. 2).

fig. 2

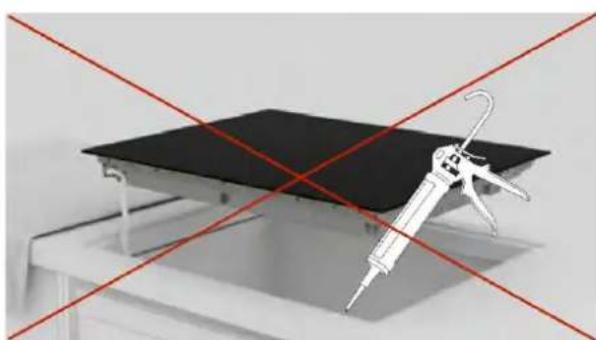

• Nu fixați plita folosind silicon sau alt adeziv! Această fixare ar deteriora produsul dacă ar fi dezasamblat (fig. 3).

fig. 3

9.2 Instalare pas cu pas

Imaginile de mai jos prezintă pașii de instalare a produsului.

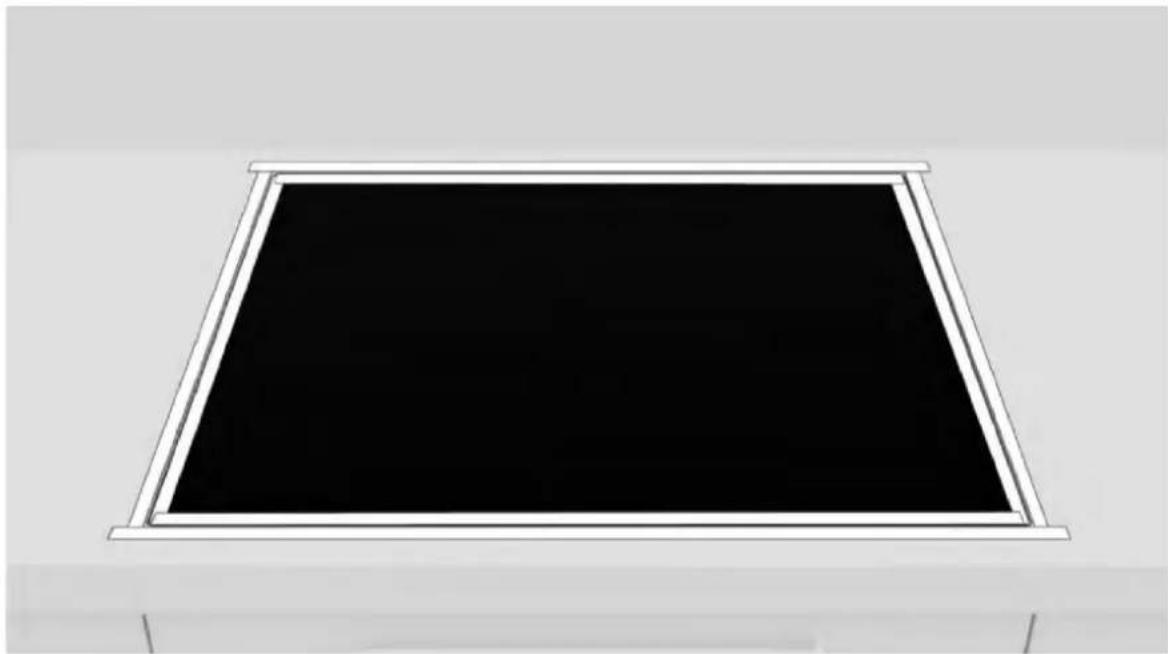

Instalare standard

Puteți vizualiza videoclipul de instalare a produsului scanând codul QR

sau făcând click pe următorul

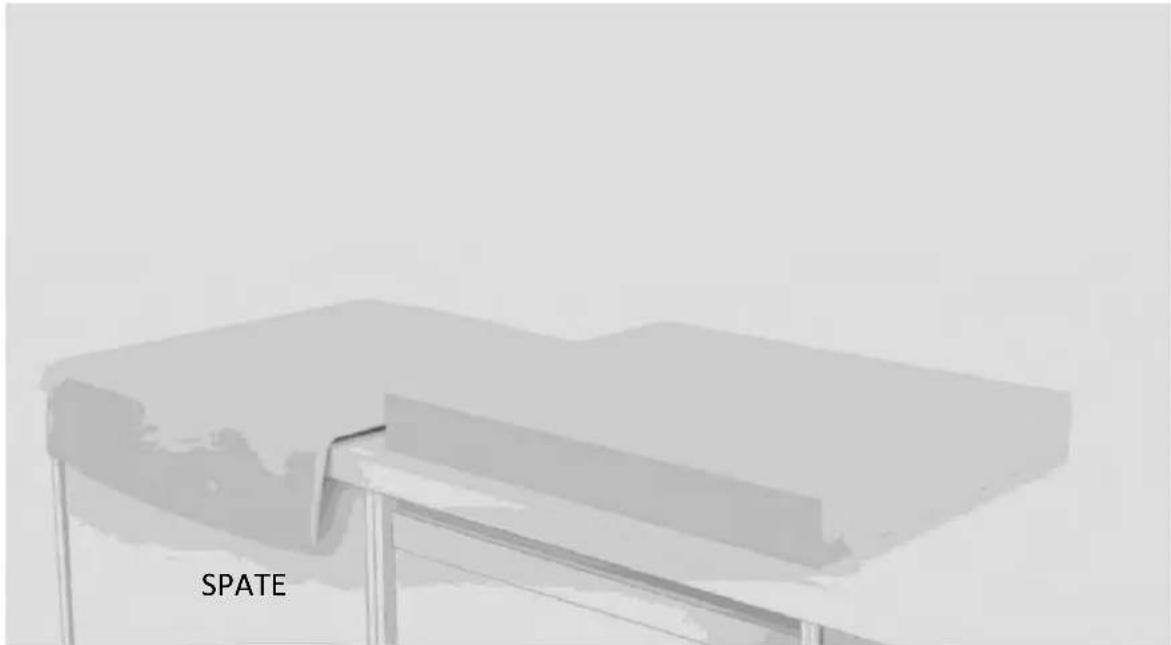

Instalare la nivelul blatului

Puteți vizualiza videoclipul de instalare a produsului scanând codul QR

sau făcând click pe următorul

1

Utilizați instrumentele indicate în capitolul „Instrumente de instalare” din manual. Așezați o lavetă lângă pachetul de produs pentru a-l sprijini pe plită;

2

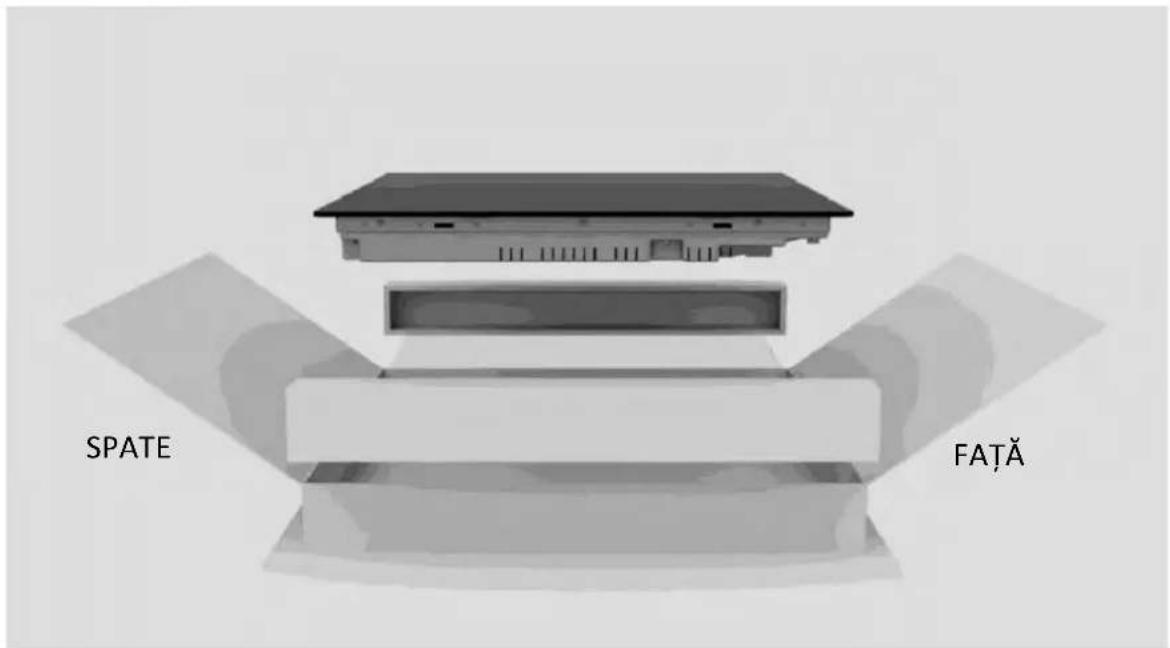

Purtați mănuși. Îndepărtați ambalajul, având grijă să nu deteriorați sticla plitei;

3

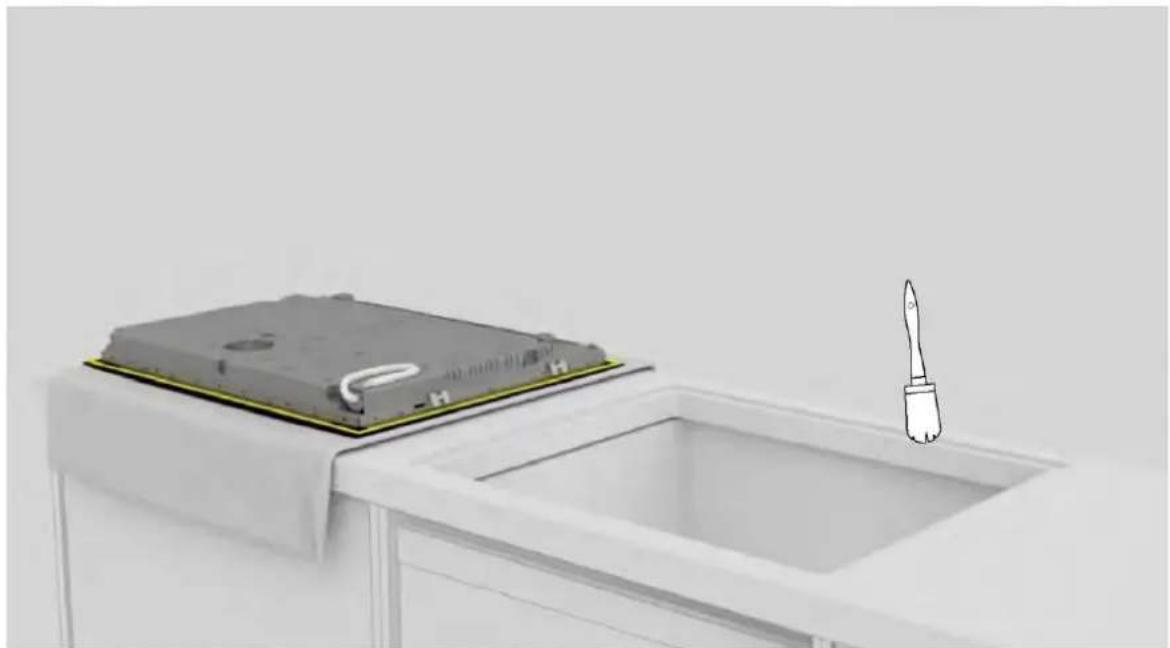

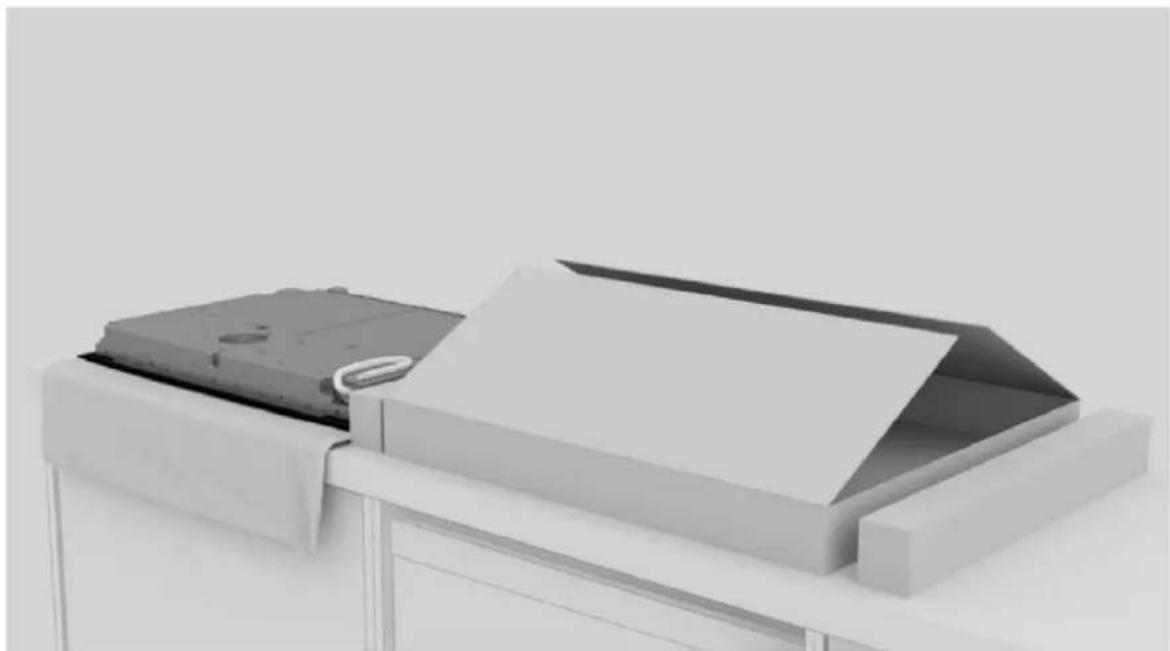

Așezați plita cu capul în jos pe laveta așezată anterior lângă ambalaj;

4

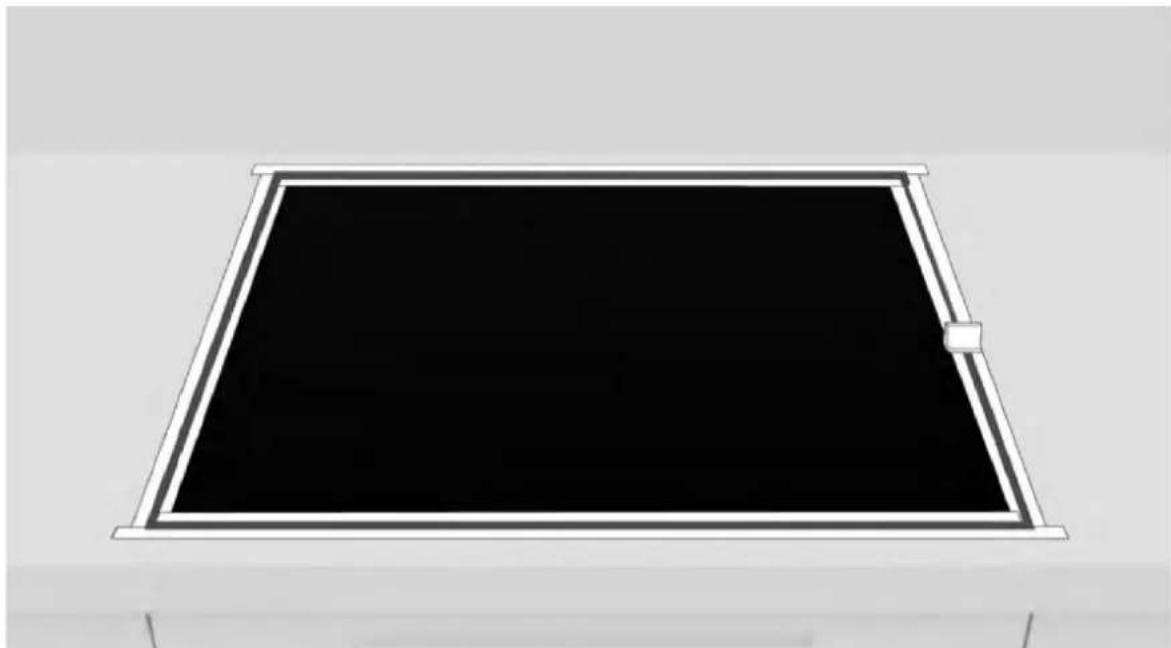

Aplicați garnitura perimetric;

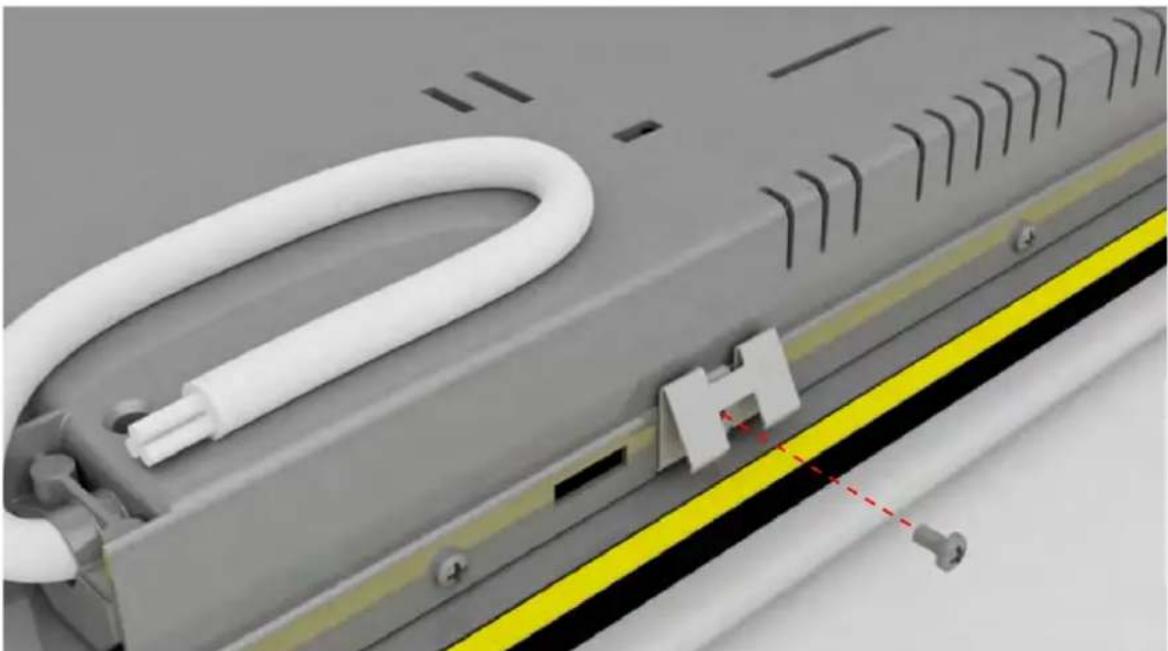

Fixati clemele pe laturile scurte ale plitei;

Curata marginile zonei de incastrare;

Conectați cablul de rețea conform diagramei de conectare din secțiunea „Conectarea la rețea" din manual (niciun alt obiect nu trebuie să se afle pe plita de gătit în momentul conectării la rețea).

Așezați plita central în canelură. Asigurați-vă că garnitura plitei se sprijină pe blatul de lucru, astfel încât garnitura să fie garantată.

a. Pentru instalare standard: instalare finalizată; b. Pentru instalarea la nivel cu blatul de lucru: procedați așa cum este indicat în paginile următoare;

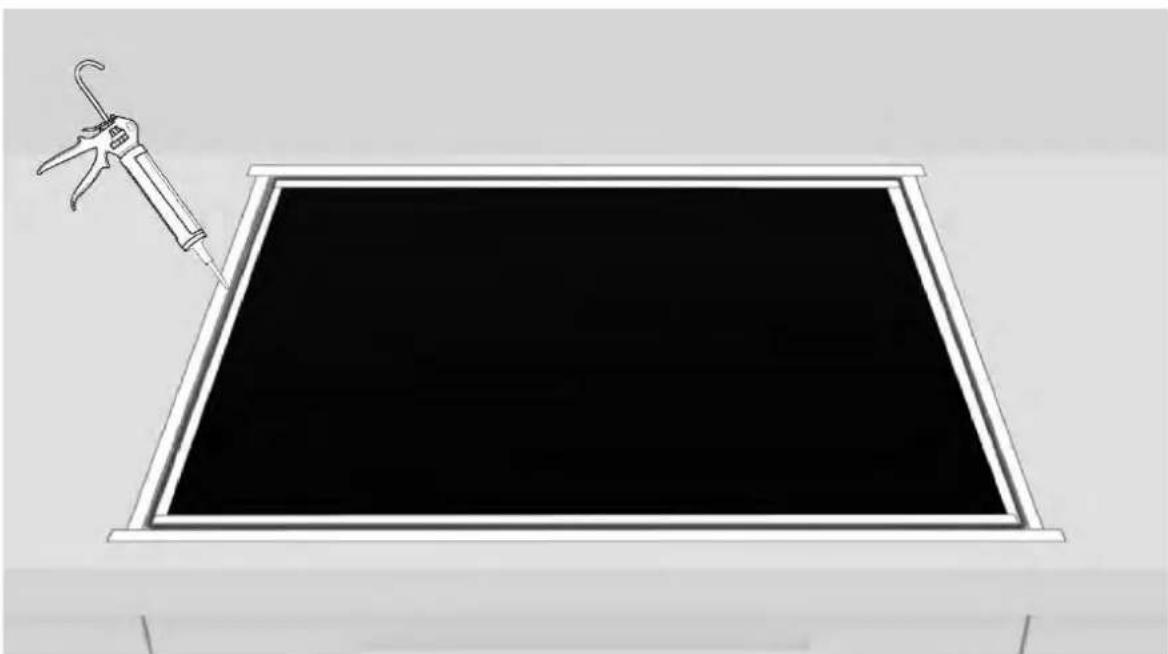

Aplicați bandă adezivă atât în interiorul, cât și în exteriorul marginii;

Aplicați siliconul.

12

Îndepărtați excesul de silicon;

13

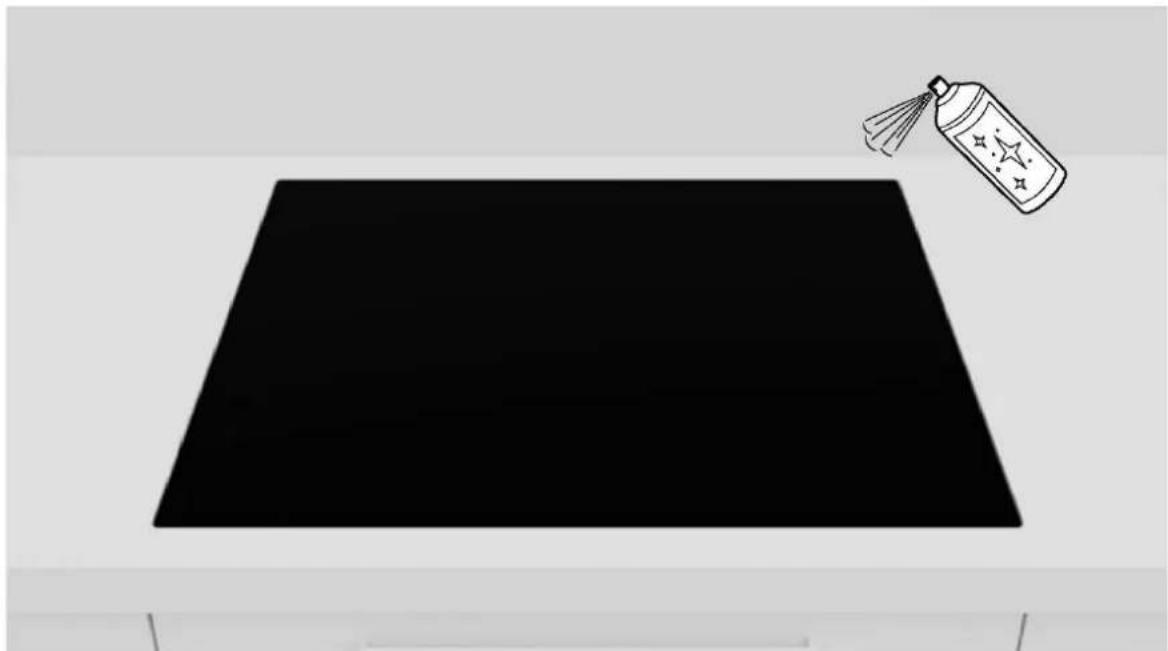

Îndepărtați banda și curățați marginile;

14

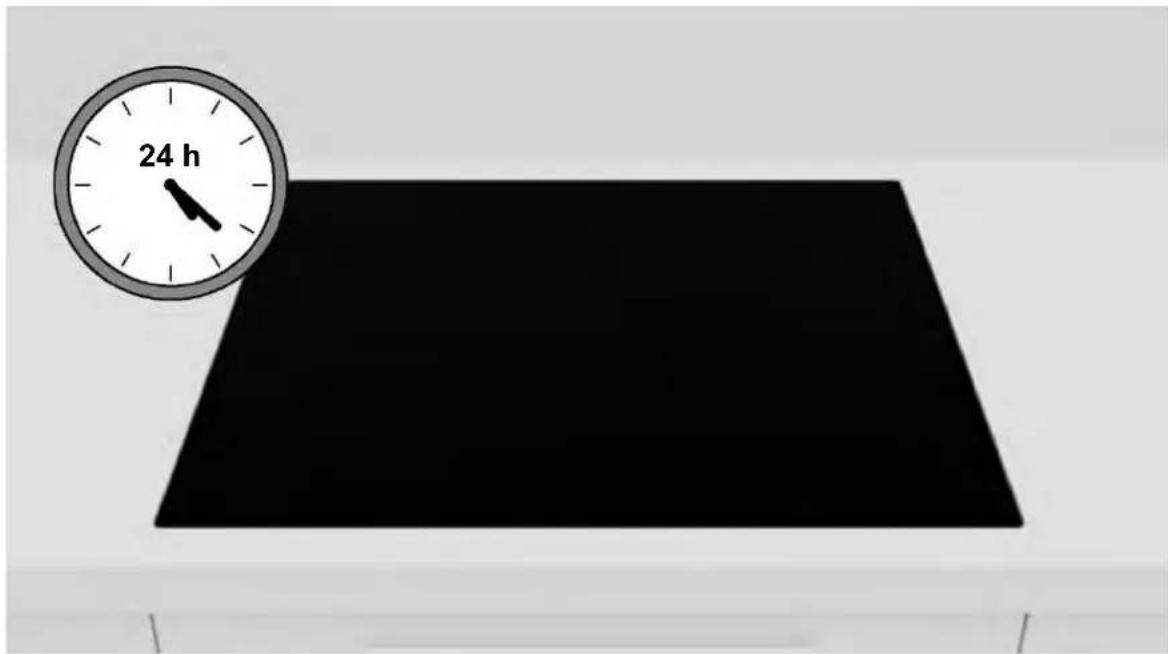

Așteptați 24 de ore înainte de a porni pentru prima dată;

La sfârșitul instalării:

• Informați utilizatorul cu privire la funcțiile esențiale;
• Informați utilizatorul cu privire la toate aspectele relevante pentru utilizare și manipulare în condiții de siguranță;
• Predați utilizatorului accesoriile și instrucțiunile de utilizare și asamblare care trebuie depozitate cu grijă.

La sfârșitul instalării, îndepărtați folia de protecție, banda adezivă și toate celelalte materiale de ambalare.

AVERTISMENT: Produsul necesită o ventilație adecvată pentru funcționarea normală. Nu obstrucționați orificiile de ventilație din niciun motiv. NOTĂ: Aspectul real al produsului depinde de modelul ales.

La prima utilizare a produsului, plita este setată la puterea maximă posibilă. Cu ajutorul funcției de gestionare a energiei, pot fi alese diferite limite de putere în funcție de rețeaua de distribuție a locuinței.

Cum se configurează gestionarea energiei

Este posibil să setați un nivel maxim de absorbție a puterii pentru plita cu inducție, alegând între diferite intervale de putere.

Plitele cu inducție pot limita automat puterea pentru a evita riscul de suprasarcină.

Pentru a activa funcția de gestionare a energiei:

• Porniți plita, apoi apăsați și simultan.
• Indicatorul temporizatorului va afișa „P8", adică nivelul de putere 8. Modul implicit este de 7,4 kW.

Pentru a alege un alt nivel

Glisați cursorul la stânga și la dreapta pentru a modifica nivelul de gestionare a energiei. - Există 8 niveluri de putere, de la „P1" la „P8". Nivelul este afișat de indicatorul temporizatorului:

P1	P2	P3	P4	P5	P6	P7	P8
2 kW	2,5 kW	3 kW	3,5 kW	4,5 kW	5,5 kW	6,8 kW	7,4 kW

12 Demontarea produsului

• Deconectați produsul de la rețea;
• Ridicați ușor produsul și îndepărtați-l complet;
• Acest produs nu deteriorează mobilierul, care poate fi utilizat și cu un aparat nou.
